拆解报告：nubia努比亚20000mAh 45W闪充氘锋移动电源

努比亚官方于3月12日举办红魔5G游戏手机新品发布会，推出全球首款支持144Hz的5G游戏手机——红魔5G手机。此外官网上架了多款配件周边产品，其中包括27W和45W两款氘锋移动电源。此前我们已经对前者进行了详细测评和拆解，今天继续和大家分享45W的拆解。

努比亚20000mAh 45W闪充氘锋移动电源采用全金属机身，在一侧有跑车散热孔式造型设计，另一端配备2A1C三个接口，C口最大45W充电功率可为笔记本充电，此外还兼顾了手环等小型用电设备，双击按键可以进入小电流模式。下面我们就来看看其内部用料如何。

一、努比亚氘锋快充移动电源外观

产品包装盒正面印有nubia品牌、移动电源外观图和20000mAh容量。

盒子背面有产品的规格参数信息。

打开包装盒，移动电源放置在固定槽里，并外套有防尘袋。

包装内含移动电源，CC数据线和使用说明书。

移动电源采用铝合金金属外壳，侧面为半圆弧面设计，机身表面阳极氧化和喷砂处理，触摸手感好，机身上还镭雕醒目的“氘”字。

机身背面标注有产品的参数信息

产品名称：氘锋移动电源超级闪充版

型号：PB2001S

电池类型：锂聚合物电池

电芯容量：20000mAh/76Wh

额定容量：127000mAh（5V3A）

输入：5/9/12/15V3A、20V2.25A 45W（max）

输出：5/9/12/15V3A、11V4A、20V2.25A Max

USBA1/USBA2：5V3A、9V2A、12V1.5A Max

USBA1+USBA2：5V3A Max

三口同时输出：

USB-C：5V3A、9V3A、12V3A、15V2A、20V1.5A

USBA1+USBA2：5V3A Max

制造商：努比亚技术有限公司

产品已经通过了CE认证和FCC认证。

移动电源顶部配有2A1C三个接口和一个电源开关键，C口支持最大45W双向快充，并且旁边还有四颗LED电量指示灯。

底部使用凸齿条纹塑料板进行封装，两端边缘均有红色塑料圈装饰。

和iPhone 11 Pro Max大小比较，这款移动电源要小一些。

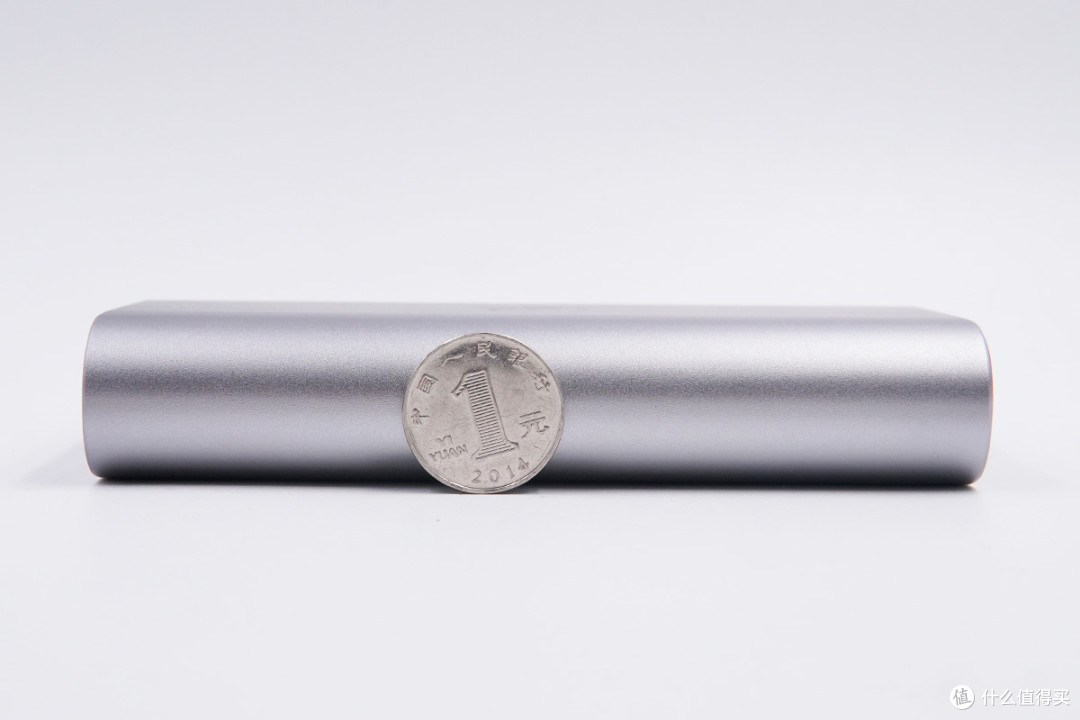

厚度和一元硬币直径相当。

产品净重约为439g。

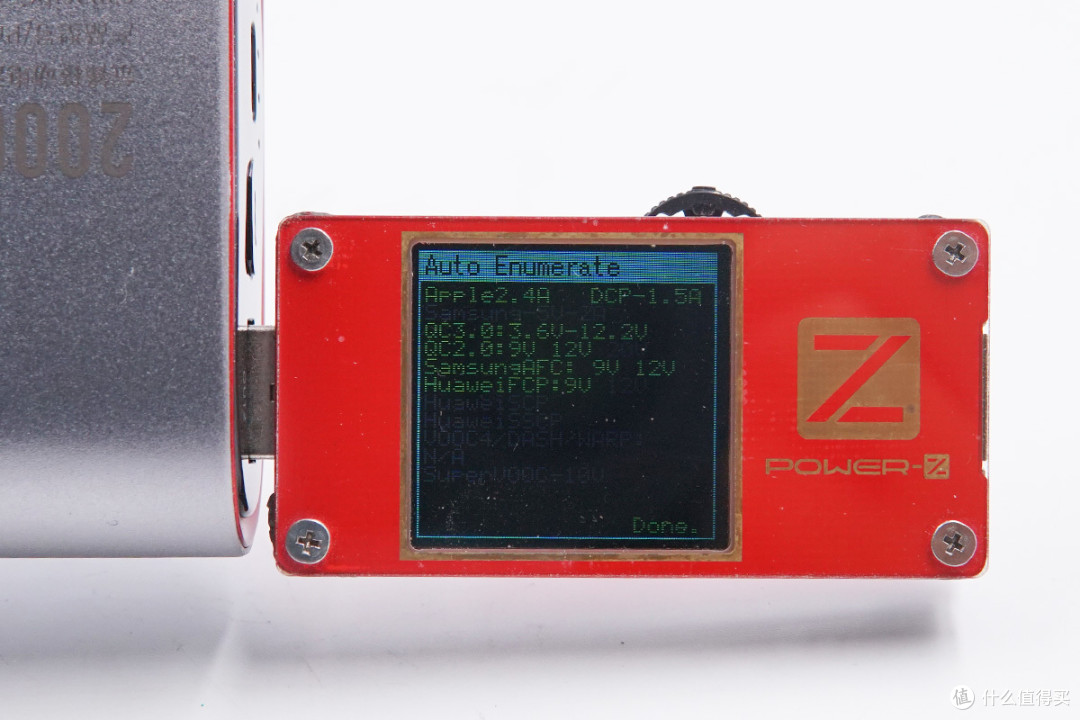

使用ChargerLAB POWER-Z KT001检测USB-A1口的输出协议，显示支持Apple 2.4A和DCP协议，以及QC2.0/3.0、AFC、FCP多个快充协议。

使用ChargerLAB POWER-Z KT001检测发现USB-A2口同样支持Apple 2.4A和DCP协议，以及QC2.0/3.0、AFC、FCP多个快充协议。

此外使用该表检测发现USB-C接口仅支持Apple 2.4A协议。

其PDO报文显示USB-C接口还支持USB PD3.0快充标准，具备5V3A、9V3A、12V3A、15V3A、20V2.25A五组固定电压档位，以及3.0-11V/4A一组PPS电压档位。

二、努比亚氘锋快充移动电拆解

移动电源底部黑色塑料板使用固定柱和双面胶进行封装固定，拆下后内部红色塑料板两端有螺丝固定。

除了螺丝，红色塑料板还使用卡扣固定，铝合金外壳内部有加工台阶，红色塑料板固定在台阶上，固定移动电源机芯。

将黑红塑料板拆下后即可从另一端将其抽出，做到无损拆解。

内部使用红色塑料支撑框架进行保护绝缘，保护主板和电芯。

塑料支撑框架两边使用卡扣和螺丝进行固定，中心镂空，镂空位置旁边也设计有很多圆孔，可有效防止电芯积热。

圆孔内使用十字螺丝固定，顺带固定PCB板，一举两得。

输出端黑色塑料板同样使用双面胶和卡扣固定。

拆掉螺丝后将支撑框架打开，同样可以做到无损拆解。

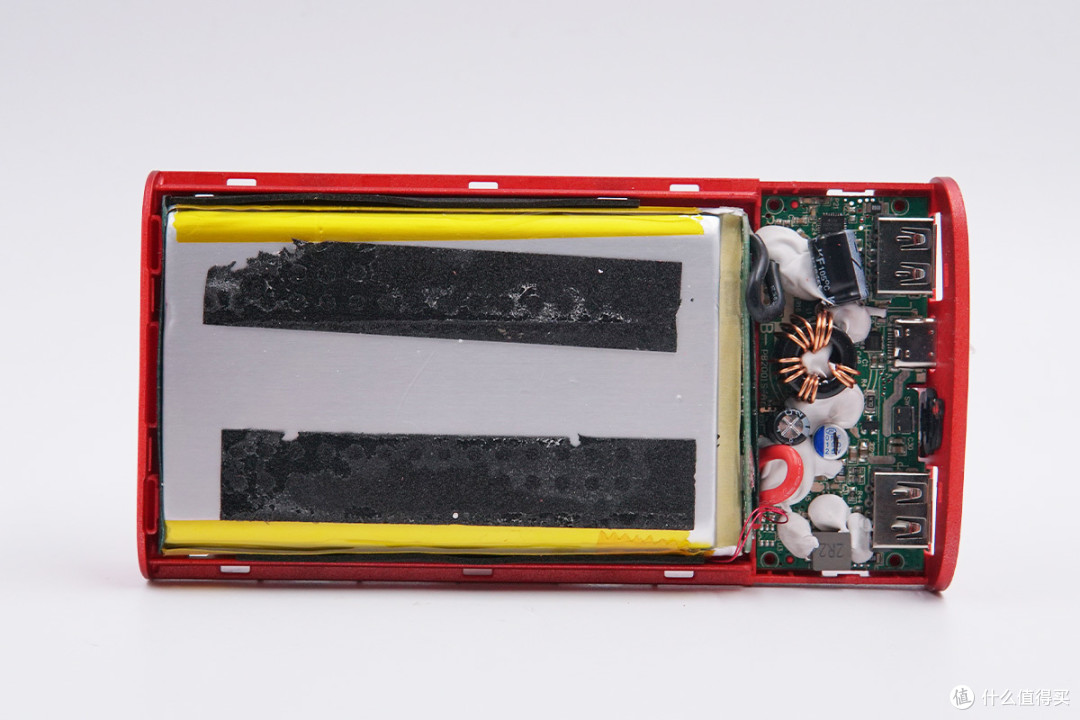

电芯上贴有两条黑色泡棉，两边缝隙里也塞入泡棉，底部贴有青稞绝缘纸，使电芯得到充分绝缘保护。PCB板上打胶对电感和电容等进行固定。

将电芯和PCB板取出。

PCB板上贴有大块导热垫，帮助芯片导热。

去掉导热垫，板子背面很多区域露铜加锡，并做了过孔设计，增强导热降低温度。

Chipsea芯海科技CS32G020K8U6 32位MCU，CS32G020系列是芯海科技推出的支持USB Type-C和PD3.0协议的USB-C控制器，可应用于PC电源适配器、手机充电器、移动电源、车充、HUB等领域。CS32G020内嵌ARM Cortex-M0内核，主频最高48MHz，因而可以支持很广范围的工业控制和需要高性能CPU的场合。内置64K字节程序flash，数据flash大小可配置(与程序flash共享) ,4K字节LDROM，8K字节SRAM。CS32G020封装包括QFN24和QFN32。

Chipsea芯海科技 CS32G020K8U6 详细资料。

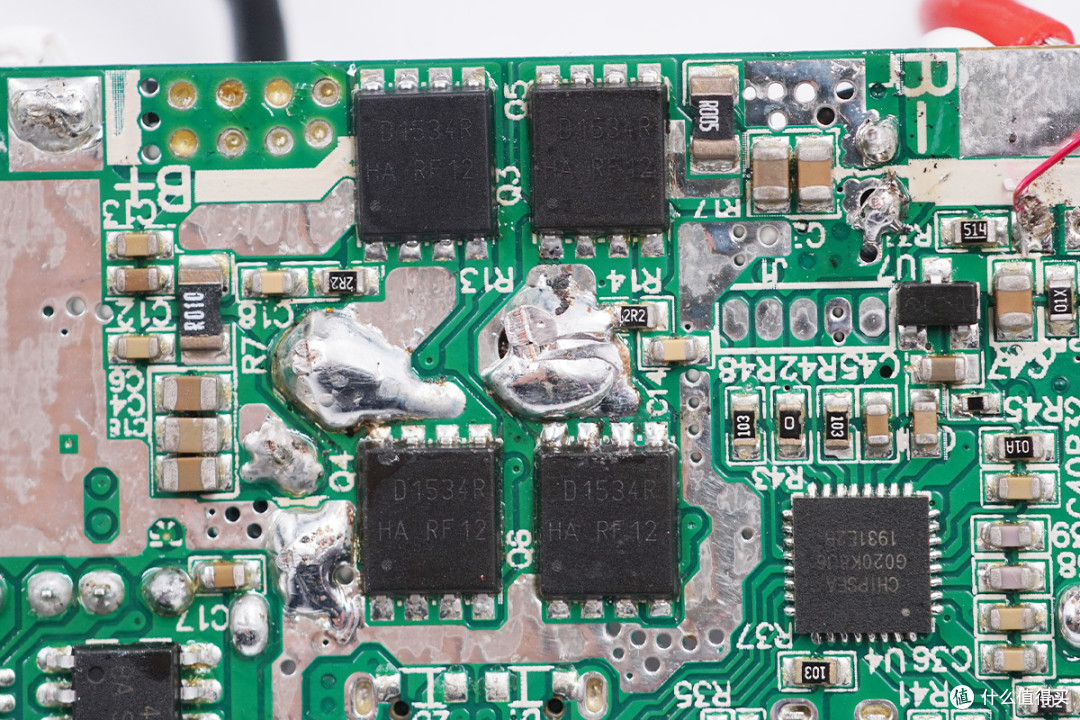

四颗丝印D1534R的NMOS管，组成同步升降压H桥，用于电压转换，这个电路布局非常清晰，走线科学。

USB-A接口协议芯片采用天钰FP6601Q。FP6601Q是一款快充协议芯片，支持高通QC3.0/2.0与华为FCP，通过监控USB D+/D-上的电压数据自动调整供电设备上的输出电压，互相握手识别后设备提升充电功率缩短充电时间。在本身就支持QC3.0，QC2.0和FCP的情况下，还能自动识别APPLE、三星、BC1.2协议。

天钰FP6601Q资料信息。

USB-A口输出VBUS开关，丝印4801，双PMOS管。另一个USB-A输出口也是采用的天钰FP6601Q协议芯片以及这颗开关管。

板子正面一览，下面先看看芯片的信息。

SOUTHCHIP南芯SC8812A高效率同步双向升降压芯片，支持升压或降压为1到4节电池充电，可完成充电、放电控制，支持各种电压转换和充电状态指示；内置10bit ADC，采用I2C数控接口，配置输出电压和限流值，简化的外部器件，有助于减少占板面积，控制电路板背面四颗开关管进行电压转换。

南芯SC8812A资料信息。

此外还有一颗南芯SC8721芯片用于两个USB-A接口输出升降压。SC8721内部集成四管H桥升降压开关管，输入输出电压范围均为2.7-22V，工作电压范围宽，支持动态输出电压调整，开关频率可调节，支持输出线补、输出电流监测，支持I2C总线控制的输出电压调节和输出限流调节，内置全面的保护功能。

南芯 SC8721 详细资料。

USB-C接口切换保护开关采用Semione芯电元PED3008MA PMOS，耐压30V。

芯电元PED3008MA资料信息。

AO3400 NMOS，配合放电电阻进行输出泄放，避免电容存有高压损坏设备。

Type-C双向升降压电感特写，三线并绕，两颗磁环增加电感量。

旁边一颗丰宾电解电容规格为35V 220μF。

另一颗电解电容同样来自丰宾，且规格为16V 220μF。

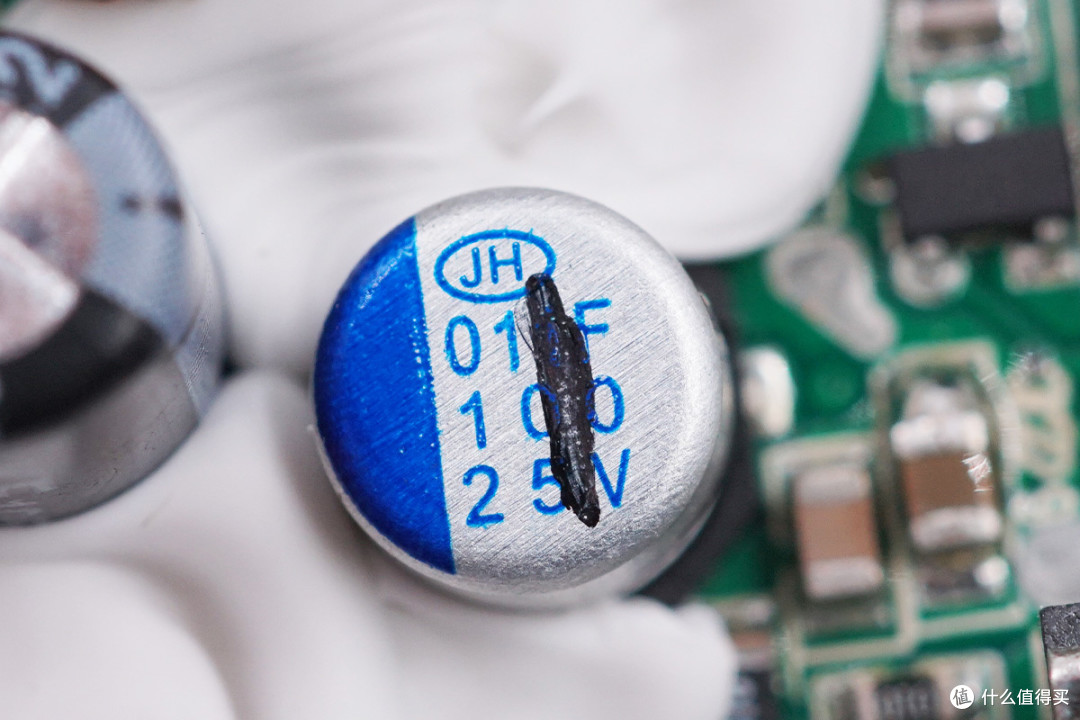

南通JH江海的固态电容，规格为25V 100μF。

USB-A口升降压2R2合金电感特写。

LED指示灯特写。

三个接口母座过孔焊接，电源开关键过孔焊接。

电芯和主控PCB板之间还有一块电池保护板，输出导线与其焊接，并且板子上贴有青稞绝缘纸。

保护板上做了过孔设计，导线焊点饱满，电池极耳也直接焊接到保护板上。

两块电芯之间有热敏电阻进行温度监测。

将电芯分开可以看到板子正面焊有保护和2串电池均衡元件。

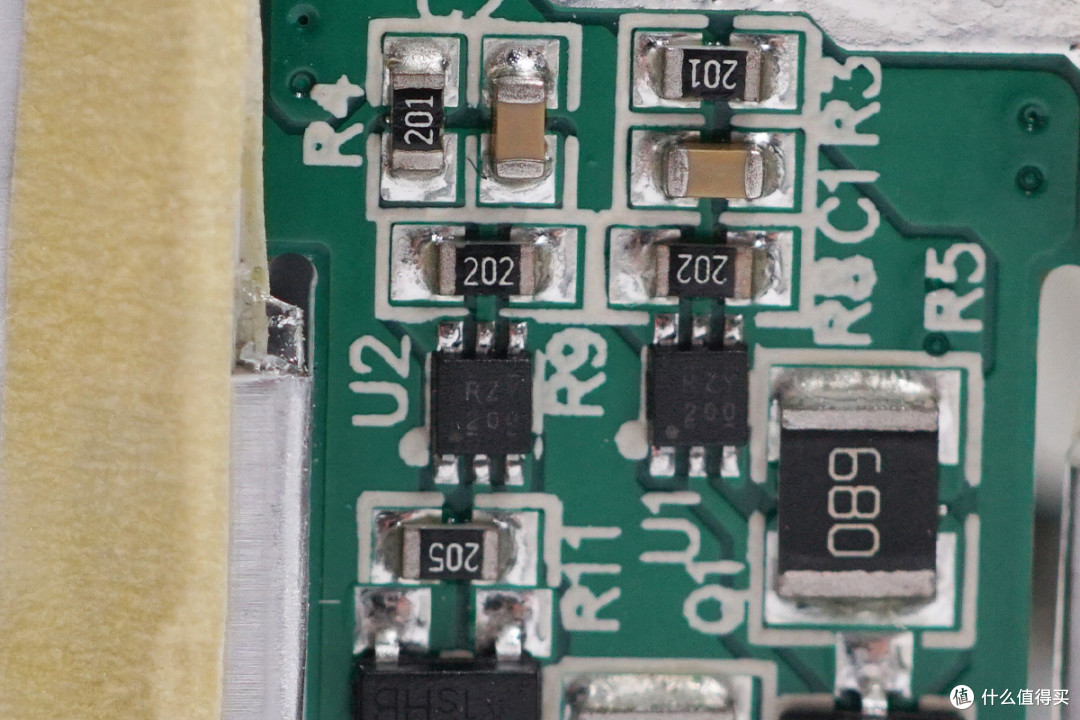

丝印7206的MOS管，用于电池保护。

旁边是一颗HYCON宏康锂电池保护芯片，HY2120HB，4.35V2串锂电池保护IC。

HYCON HY2120HB 详细资料。

两颗精工SII S8211C 电池保护IC，外置均衡MOS管和均衡电阻，用于2串电池均衡。

精工SII S8211C 详细资料。

电芯上印有相关参数信息，移动电源采用两节10000mAh电池串联，均压3.8V。

全部拆解完毕，来张全家福。

充电头网拆解总结

努比亚这款氘锋移动电源采用铝合金外壳，表面阳极氧化和喷砂处理，触摸手感好，整体颜值在线。两个A口均支持QC2.0/3.0、AFC、FCP多个快充协议，最大输出均为18W；C口支持USB PD3.0快充标准，具备5/9/12/15V3A、20V2.25A五组固定电压档位和3.0-11V/4A一组PPS电压档位。支持协议多，档位齐全，可以很好满足多数设备的快充需求，20000mAh容量也适合携带出远门进行使用。

充电头网通过拆解发现，移动电源使用了南芯的SC8812A和SC8721、芯海32位MCU和天钰协议芯片等，并为电芯配备宏康电芯保护IC和热敏电阻监测温度，并且配有均衡电路。PCB板背面贴有大块导热垫，另一面大量打胶加固电容和电感，此外板子上多处过孔设计增强散热，电芯上有泡棉和青稞纸绝缘保护，最后在塑料框架和金属外壳的封装下，整体非常结实耐用。
