性价比终结者双星之小米20W PD充电器

2020-11-25 20:32:00 6点赞 10收藏 11评论

众所周知,手机厂商拥有更强的供应链能力,所以不仅手机做得好,各种配件玩的也很溜。而小米就是其中的佼佼者,获得“杂货铺”这个美名,当然现在叫生态链。更有意思的是小米有一度还被网友评为最佳苹果配件厂商,那充电线,那充电头,物美价廉,真香!


性价比终结者双星之小米20W PD充电器


而苹果以环保之名取消了手机包装中的充电器,小米也推出了20W PD充电器,定价非常友好!话不多说,一起来看看吧。

一、开箱展示


性价比终结者双星之小米20W PD充电器


充电头的包装非常小巧,比充电器本身大不了多少,而且似曾相识,正面设有小米品牌logo、产品外观图和名称。


性价比终结者双星之小米20W PD充电器


一侧标有企业信息:

委托方:小米通讯技术有限公司

监制:江苏紫米电子技术有限公司(小米生态链企业)

制造商:南京酷科电子科技有限公司

地址:南京经济技术开发区兴智路6号兴智科技园B栋18层南侧

生产厂:东莞市福瑞康控股有限公司

生产地址:东莞市东城街道同沙科技工业园东科路38号硅谷动力2025科技园A6栋1-4楼


性价比终结者双星之小米20W PD充电器


另一面标注有充电器参数信息。

小米Type-C快速充电器 20W

型号:AD201

输入参数:100-240V~50/60HZ 0.5A

输出:5V⎓3A、9V⎓2.22A、12V⎓1.67A,20W MAX

包装内含:充电器*1、说明书*1


性价比终结者双星之小米20W PD充电器


顶部带有挂钩设计,方便产品进行展卖。背面的参数信息不再赘述。


性价比终结者双星之小米20W PD充电器


打开包装,可以看到充电器满满当当的塞在里面。


性价比终结者双星之小米20W PD充电器


包装内含充电器和使用说明书。

二、充电器外观


性价比终结者双星之小米20W PD充电器


充电器整体光滑小巧,造型经典,采用亮面设计,表面没有任何品牌logo,整体设计非常简洁。


性价比终结者双星之小米20W PD充电器


采用PC阻燃材质白色外壳,输入输出端外壳磨砂处理,


性价比终结者双星之小米20W PD充电器


腰身各面之间弧面过渡,输入端配备固定式国标插脚。


性价比终结者双星之小米20W PD充电器


输出顶面中心配有一个USB-C口,白色胶芯。


性价比终结者双星之小米20W PD充电器


外壳上标注有充电器参数信息,与包装一致。

三、体积、重量及对比


性价比终结者双星之小米20W PD充电器


小米的诸多产品在外观上有些“无印良品”的感觉,以白色为主,不追求放置MI logo,这款充电器也是如此,上手简简单单。


性价比终结者双星之小米20W PD充电器


使用游标卡尺实测充电器机身不含插脚长度约为43.01mm。


性价比终结者双星之小米20W PD充电器


宽度为37.91mm。


性价比终结者双星之小米20W PD充电器


厚度为22.04mm。可以计算体积约为3.58cm³。


性价比终结者双星之小米20W PD充电器


充电器净重约为44.5g。


性价比终结者双星之小米20W PD充电器

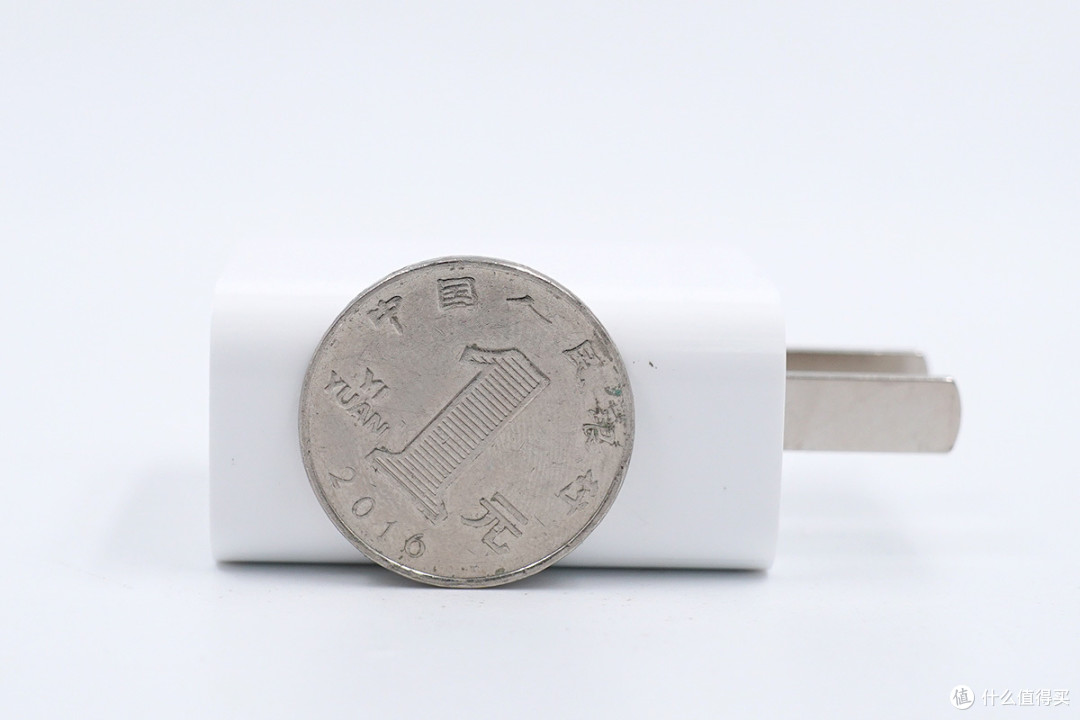

将一元硬币靠在侧面,可以看到充电器厚度比硬币直径低上不少。


性价比终结者双星之小米20W PD充电器


和苹果20W充电器大小直观对比,风格相似,体积要小一些。

四、快充协议检测


性价比终结者双星之小米20W PD充电器


使用ChargerLAB Power-Z KT002读取USB-C口的输出协议,显示支持Samsung 5V⎓2A和DCP协议,以及QC2.0/3.0、AFC、FCP、PD3.0多个快充协议。


性价比终结者双星之小米20W PD充电器


PDO报文显示USB-C口还具备5V⎓3A、9V⎓2.22A和12V⎓1.67A三组固定电压档位。

五、充电兼容性测试


性价比终结者双星之小米20W PD充电器


iPhone12 Pro 支持USB PD和Apple2.4A快速充电协议,使用小米20W PD充电器为其充电,功率为8.90V 2.14A 19.15W。


性价比终结者双星之小米20W PD充电器


一加 8T支持Dash、WARP和PD快速充电协议,功率为8.93V 2.19A 19.57W。


性价比终结者双星之小米20W PD充电器


努比亚红魔5G手机支持PPS、QC和USB PD快速充电协议,功率为11.91V 1.81A 21.59W。


性价比终结者双星之小米20W PD充电器


iPad Air 4支持USB PD快速充电协议,功率为11.92V 1.59A 18.99W。


性价比终结者双星之小米20W PD充电器


将所有测试数据整理到表格中。这些历年旗舰iPhone的功率多数都超过19W,iPhoneSE2的功率稍低,在11W左右;除了iPad Air2,其它三款iPad的功率也都在19W左右。安卓机型中,努比亚红魔5G和一加 8T表现最好。


性价比终结者双星之小米20W PD充电器


将USB-C输出兼容性的测试数据放在柱状图中,努比亚红魔5G夺得头筹,一加 8T排在第二,随后是几款旗舰iPhone和iPad,然后就是安卓机型。从兼容性情况可以看出,小米20W PD充电器是专为苹果家族打造的。

六、充电实测


性价比终结者双星之小米20W PD充电器


使用小米20W PD充电器为iPhone 12 Pro充电,经过短暂的爬升,充电功率到达了9V 2.22A的功率档位,大功率输入持续了约18分钟,电流开始出现阶梯式下降;约48分时,电压降至5V,电流来到1A;持续到约1小时4分钟,随后电流和功率开始逐渐下降直至充电结束。期间最高功率为8.89V 2.10A 18.72W。

七、全程充电


性价比终结者双星之小米20W PD充电器


充电测试数据制作成表格,小米20W PD充电器半小时为iPhone 12 Pro充入58%电量;1小时充入88%电量;全程耗时约1小时38分。

八、最大输出功率


性价比终结者双星之小米20W PD充电器


使用EB程控电子负载测试小米20W PD充电器的最大输出功率,以0.1A为电流步进幅度,10秒为时间间隔,最终录得最大输出为8.59V 2.40A 20.6W。

九、一小时满载


性价比终结者双星之小米20W PD充电器


按照额定功率9V 2.22A满载进行稳定性测试,测试时间为一小时,测试过程中电压值呈水平直线,无明显波动情况,长时间满载也十分稳定。

十、温升


性价比终结者双星之小米20W PD充电器


对充电器的温升进行测试,测试条件为在温度约为25℃的恒温箱内以9V 2.22A 20W的功率持续输出一小时进行测试。准备开始测试前,最高温度为28.3℃。


性价比终结者双星之小米20W PD充电器


一小时后,当前最高温度为58.8℃,主要集中在充电器中部,温度上升了30.5℃。


性价比终结者双星之小米20W PD充电器


再来看另外一侧,当前最高温度为64℃,温度上升了约35.7℃。

温升测试小结

一小时满载温升环节是用来测试充电器在极限使用的情况下的发热情况,用户日常使用中很少会遇到这种长时间满载的情况。手机、平板、充电宝等数码设备功率不大,温升会较为缓和,而笔记本充电则会随着电量逐渐饱和而降低功率,发热也会同步降低。

目前国家标准中对充电器表面温度要求是,不高于95度。小米20W PD充电器测试最高温度仍比国家标准低不少,这些温度都是符合安全使用标准的。

十一、纹波测试

1、220V 50Hz

小米20W PD充电器在220V 50Hz交流输入的情况下进行了空载与重载的纹波测试,测试结果如下:


性价比终结者双星之小米20W PD充电器

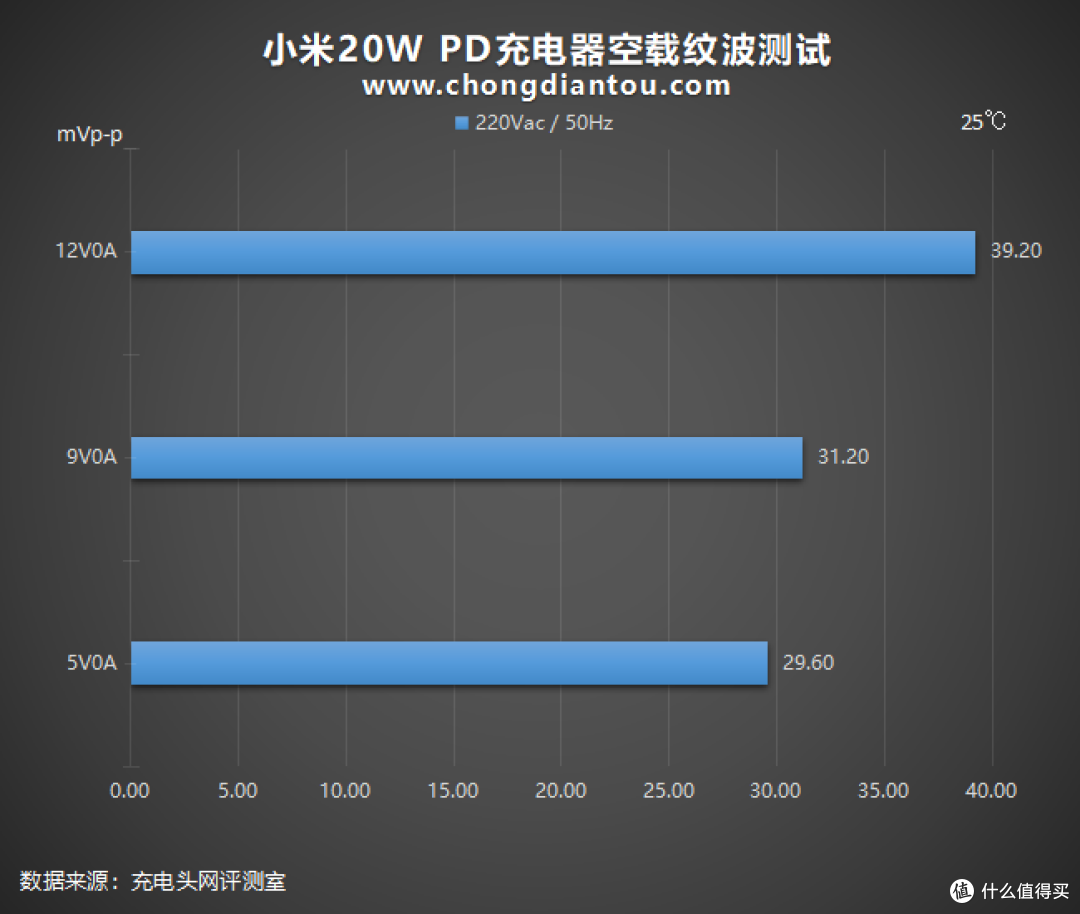

空载情况下:12V⎓0A、9V⎓0A、5V⎓0A,输出时纹波峰峰值为:39.2mVp-p、31.2mVp-p、29.6mVp-p。


性价比终结者双星之小米20W PD充电器


重载情况下:5V⎓3A、9V⎓2.22A、9V⎓2A、5V⎓2A、12V⎓1.67A,输出时纹波峰峰值为:93.6mVp-p、85.6mVp-p、72.8mVp-p、68.8mVp-p、66.4mVp-p。

2、110V 60Hz

在110V 60Hz交流输入的情况下进行了空载与重载的纹波测试,测试结果如下:


性价比终结者双星之小米20W PD充电器


空载情况下:12V⎓0A、9V⎓0A、5V⎓0A,输出时纹波峰峰值为:40.8mVp-p、36.8mVp-p、31.2mVp-p。


性价比终结者双星之小米20W PD充电器


重载情况下:5V⎓3A、5V⎓2A,9V⎓2.22A、9V⎓2A、12V⎓1.67A输出时纹波峰峰值为:78.4mVp-p、77.6mVp-p、71.2mVp-p、67.2mVp-p、43.2mVp-p。

纹波测试小结

国家标准中充电器纹波要求是不高于200mV,小米20W PD充电器在110V 60Hz、240V 50Hz输入电压下,所有输出功率纹波峰峰值均低于200mV这个标准。

十二、充电转换效率

1、220V 50Hz

小米20W PD充电器在220V 50Hz交流输入的情况下进行了转换效率测试,测试结果如下:


性价比终结者双星之小米20W PD充电器


将充电器在各个电压档位的输出功率拉满进行测试包括:12V⎓1.67A、9V⎓2.22A、5V⎓3A,测得插线板AC端输入功率和USB端输出功率,通过计算,可得充电器的转换效率分别为87.16%、87.06%、84.36%。

2、110V 60Hz

在110V 60Hz交流输入的情况下进行了转换效率测试,测试结果如下:


性价比终结者双星之小米20W PD充电器


将充电器在各个电压档位的输出功率拉满进行测试包括:12V⎓1.67A、9V⎓2.22A、5V⎓3A,测得插线板AC端输入功率和USB端输出功率,通过计算,可得充电器的转换效率分别为87.21%、86.9%、84.81%。

转换效率小结

充电器本质上是一种转换设备,过程中会有损耗,以热量的形式散发出来。转换效率指的是充电器输出功率和输入功率的比值,也就是对电能的利用效率,转换效率越高越省电。小米20W PD充电器在110V 60Hz和220V 50Hz交流输入的各个电压档位下共测试出六个数据,在84%到88%之间。

十三、待机功耗


性价比终结者双星之小米20W PD充电器


经过功率计测试,小米20W PD充电器在220V 50Hz的空载功耗为0.043W,换算下来,一年损耗的电能约为0.37W·h,若市价电为0.6元/KW·h,则充电器一年的空载功耗约为0.22元左右。110V 60Hz时的空载功耗为0.02W,则充电器一年的空载功耗约为0.1元左右。

充电头网总结

小米20W PD充电器造型经典,质朴典雅。输入端配备固定式插脚,USB-C口设在顶面中心,一切都“循规蹈矩”。当然了,包装同样也很“环保”。

充电器支持QC、AFC、FCP、PD3.0等多个协议,支持9V2.22A和12V1.66A输出,最大20W PD快充可以满足iPhone 12系列、iPhone11系列等手机的充电需求,极具性价比。安卓机型如果不是私有的大功率快充,使用这款充电器也是完全够用的。

总之,这是一款针对性非常强的产品,可以说是专为iPhone 12系列打造,售价也非常“感人”。如果大家想看同源的另一款产品ZMI紫米20W PD充电器,我们也进行了拆解和评测,欢迎大家查阅。
