小问题自己修 篇五十八:换带开关插座需要自备开关线
16:07 2023-2-22追加纠错:
1、评论区有网友说相位检测仪不能检测地线和零线接反,我刚刚试了试,还真不能检测,一样显示正确。此时如果合闸送电会让家里或全楼的漏电保护器跳闸的。
2、感应电笔也不能检测地线和零线,特意买了一根试了试,结果地线和零线都显示12V。
这样看来,最好检查一下配电箱,确认家里的空气(防过载)开关都是带漏电保护的,如果不是就换成有漏电保护的,更靠谱。特征是闸门旁边有一个黄色的T测试按钮和一个灰色的R复位按钮。以下链接仅供参考外观,不见得价格最便宜。
3、保险丝型试电笔是我理解错,应该叫氖泡型试电笔。
4、零线全称也可能是Neutral(中性)不是Naught?奇怪,两种叫法的帖子都有,反正开头字母都是N就对了。
维修起因
有个墙壁插座莫名其妙自燃了,只接了个电饭锅而已,空气开关也没跳闸。只好拆开看看……
首先也要关闭总闸或分闸
差点忘了写这个了,实际操作的时候我是关了的。然后……
用试电笔去测原有插座的三根线是否还带电
看快手视频,实践上有可能存在楼上、楼下的电器漏电到地线,然后地线依然带电的情况;还有就是插座从其他照明线路取的电,而不是从插座线路取的电,于是分闸关闭后实际还是有电(我表哥家就是一堆电线乱接,没啥规律,电了我两次都没找到正确的分闸)。总之要确保线路无电后再折腾其他的……
言归正传,用一字螺丝刀从边缘缝隙里插进去撬开面板,再换十字螺丝刀拧下左右两个固定螺丝:

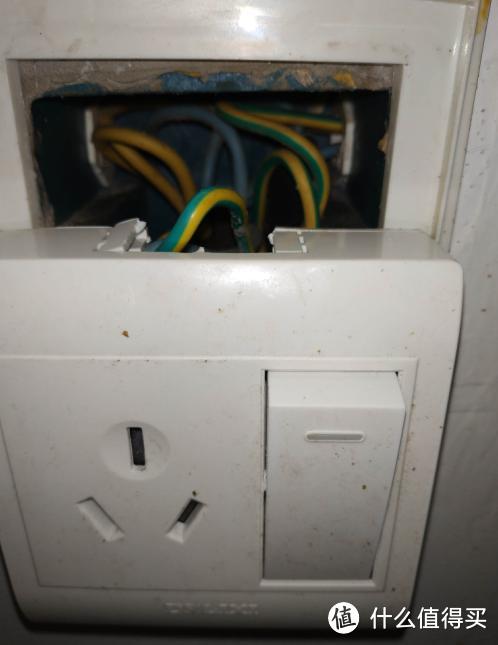

往外一拔就能看到后面了,后面好像没啥烧焦的地方?
也没啥好办法,只能换新的了,打算升级成带开关的。
维修过程
买新插座的时候,光看特价优惠,一冲动买成了明装的,晕了,退货不够运费的,只好先凑合装上,再慢慢订购新的。安装方法基本和暗装插座一样,也是断电并用试电笔确定后,用一字螺丝刀从边缘伸进去撬开插座面板,然后按照左零(Neutral wire,接冷色系的线),右火(Live wire,接暖色系的线),中接地(Earth wire,接双色的线)的规则,把线头插入接线孔,并拧紧接线夹的螺丝:
挡住电线的插座顶端塑料板可以用钳子夹掉,然后在其顶端左右两个边角拧上螺丝就能固定到墙上了:
呃,对了,还得用相位检测仪测一下,看看火线零线有没有接反?下图其实是检测仪没插紧,地线我是接了的,我把所有的线头都做了180度的对折,不会有松动了。原先只有火线线头有对折,但按理说接触面大电阻小不应该自燃啊?莫非是多次插拔后,接线夹的螺丝松动,接触不良增加了电阻,然后发热自燃了?
另外,这样装出来的开关是无效的,因为厂家并未把开关和火线串连在一起,所以新的暗装插座到货后,还得自备线去接。百度了一下说10A插座可以用1.5平方毫米的电线,看了下家里还真有这种线(量了下比墙壁里的线还粗了0.5平方毫米),就没去买。感觉卖插座的都缺乏服务思维,就不肯附带一根短线,好促销10米线是吧?

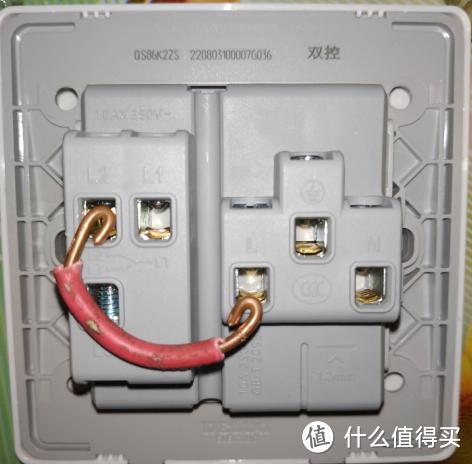

但试着连到开关插座的L和L2孔后,发现有点松动,就用尖嘴钳子把两边各弯转了180度增加接触面积:
这样插入再拧紧之后感觉就不松了:
因为看上面的文字提示是L1可以和L2或L3相连,所以猜测要这样连。剩下的也就是撬掉面板,撬掉开关,插线(注意这次火线要插入L1孔),拧接线夹的螺丝了:
接线不难。但那俩插座整体固定螺丝要对准原来的孔太难了,根本看不清。最后站在椅子上,嘴里叼着有LED灯的充电宝当手电筒用,反复摸索半天再把这俩螺丝拧上。然后就是扣回开关和插座。抱歉这块就没拍过程了,太折腾了……
之后也要用相位检测仪检测一下,也懒得拍了,我当时检测是正常的,开关也是有效的。
总结
1、换插座前要关闭电闸,并用试电笔确认确实关闭了。
2、买插座前要确定种类,别把暗装买成明装。
3、带开关插座可以减少插拔次数,降低线头松脱、接触不良,导致电阻增加引发自燃的风险,就是需要自己准备足够粗的开关线去连接L和L2孔。
4、奇怪的是我用红包抵扣后半价的德力西10A暗装带开关插座,在它的天猫旗舰店里没有一样外观的?哈哈,不知道是不是买的假货了……
刚看了下德力西的相位测试仪检测状态更多一点,价格也是9倍起,哈哈:
呃,我看数码之家论坛有人推荐德力西,所以就跟着买的,也不知道它是否性价比最高,仅供参考。本文中的商品链接也是主要用来参考外观的,不清楚是否DSR评分最高或价格最低……
德力西旗舰店里的电线9.9元10米,没有卖几厘米的;其试电笔也只有装电池的高级感应电笔,都比较贵,按需选购吧,也许你家楼下五金店里会有便宜的氖泡型试电笔~~
作者声明本文无利益相关,欢迎值友理性交流,和谐讨论~
Z-One
校验提示文案
贱猫BaseCat
校验提示文案
Lingyu_
我宿舍插座三根线,一根绿色,一个黑色,一个黄绿。配电箱里是一根红一个蓝一根黄绿。显然中间存在接头。
请问哪根是火线?
答案是绿色,黑色是零线。
然而宿舍楼饮水机地线用的是什么?是额外接了一个黑线,不知道接哪去了。
以及左零右火也是完全不可靠的说法,部分插座完全是相反的,N是零线,L是火线,接地标志是地线。必须严格测试、按照标志接线,切记主观臆断。
甚至还有三流电工用一个颜色的线或者是黄绿线来当火线,用黄线当地线,要人命!!不骗人。
