业界首款IP67防护能力，星星充电7kW星际智能交流充电桩拆解

前言

近期星星充电推出了一款星际智能交流充电桩，在正面设有灯条，可根据灯条颜色和显示直观了解充电状态，并设有屏幕显示充电状态和ui表情。充电桩支持220V/7kW充电功率，适配主流新能源车型。并支持终身免费的4G流量，支持手机APP远程控制。

这款充电桩号称具备业界首款的IP67防护能力，拥有洪水级防水和沙尘暴级防尘，并且完成了第二代全局热管理安全技术的升级，具备桩体环境温度保护，继电器温度保护，枪端温度保护三重温度保护。连接端子采用灌锡工艺，降低发热量。

充电枪插头采用行业领先的超声波焊接工艺，牢固又安全。下面充电头网就带来星星充电星际智能交流充电桩的拆解，一起看看内部的设计和用料是否真如宣传的那样。

星星充电7kW星际智能交流充电桩开箱

星星充电星际智能充电桩采用瓦楞纸箱包装。

包装内包含充电桩，固定支架，漏电保护开关和充电枪插座。

合格证，保修卡和安装螺丝特写。

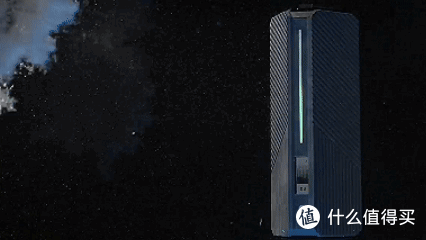

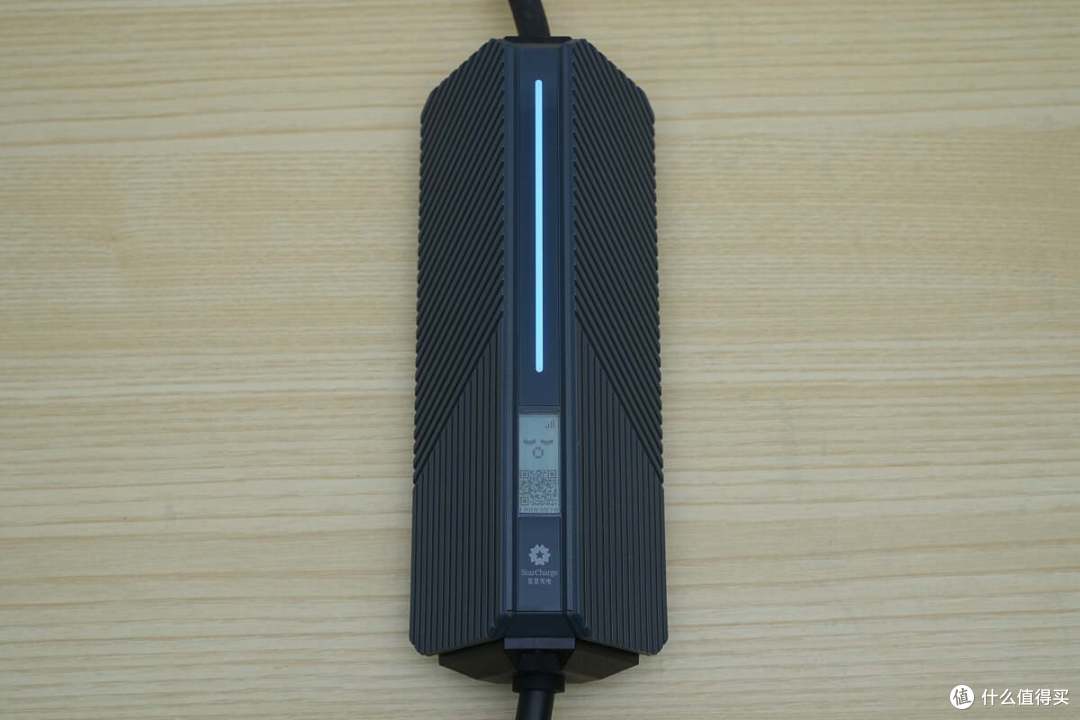

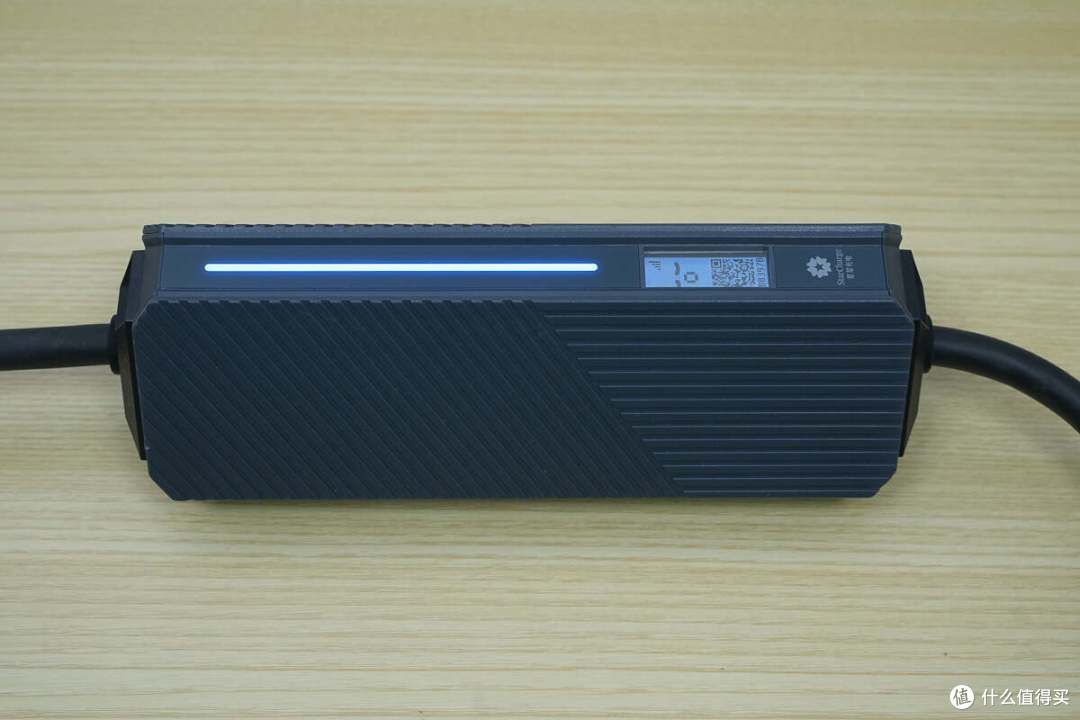

充电桩为三棱柱机身，正面设有灯带和显示屏。

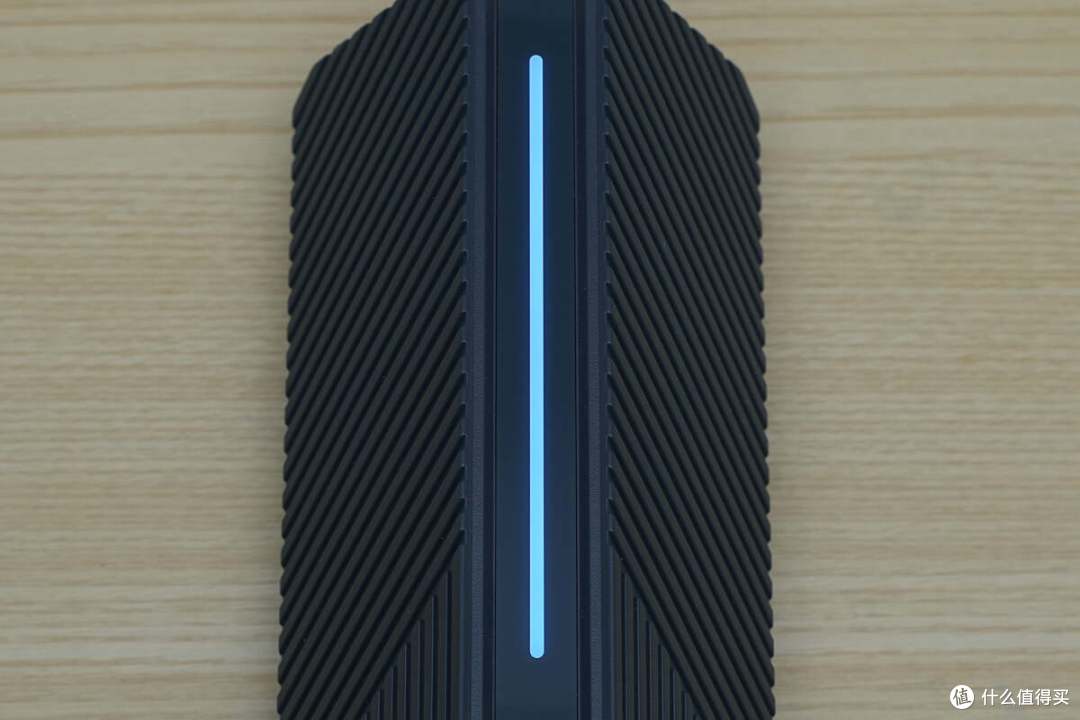

灯带用于指示电源连接状态和充电状态。

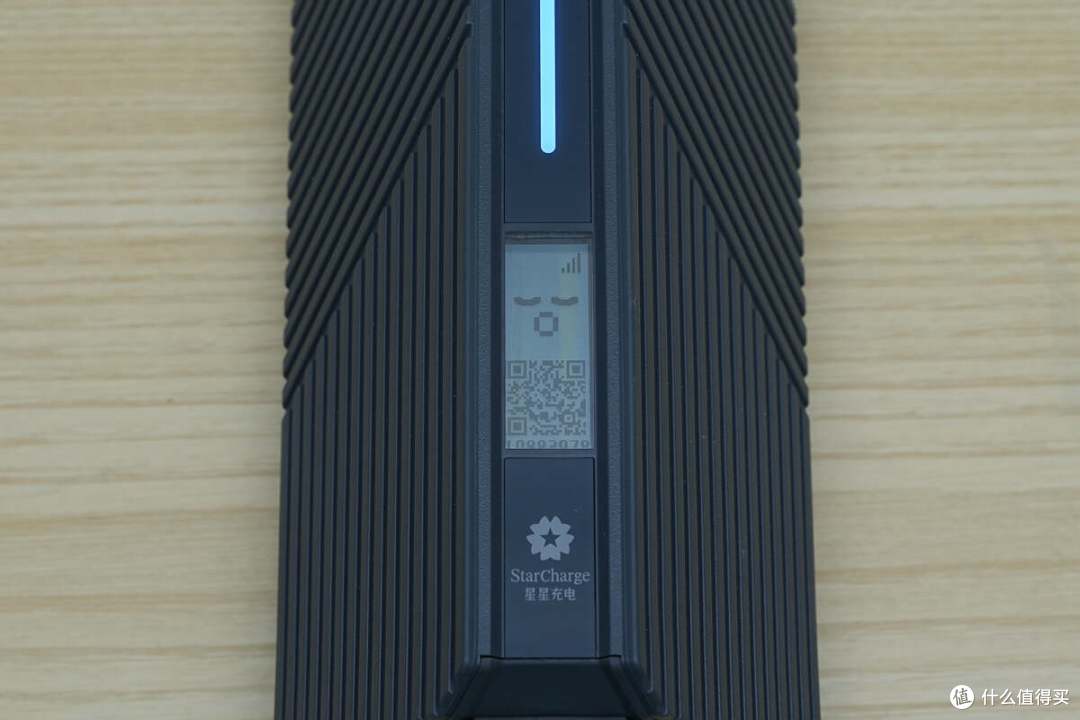

屏幕当前显示为等待充电状态，支持各种充电状态显示，下方印有星星充电标识。

充电桩侧面设有花纹装饰。

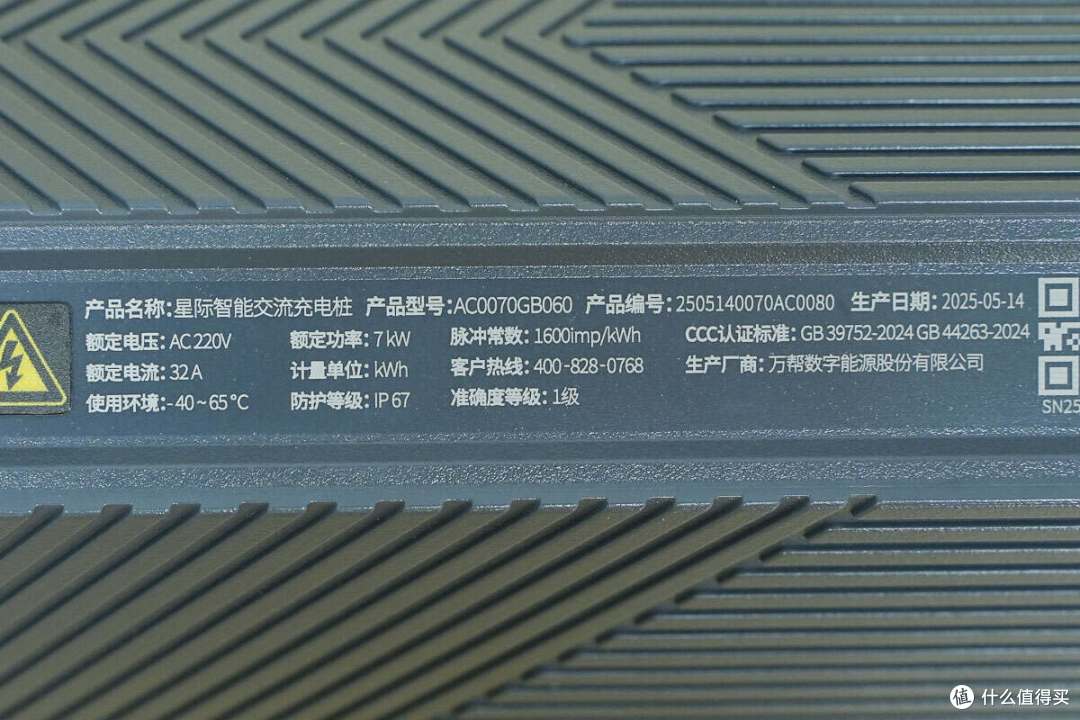

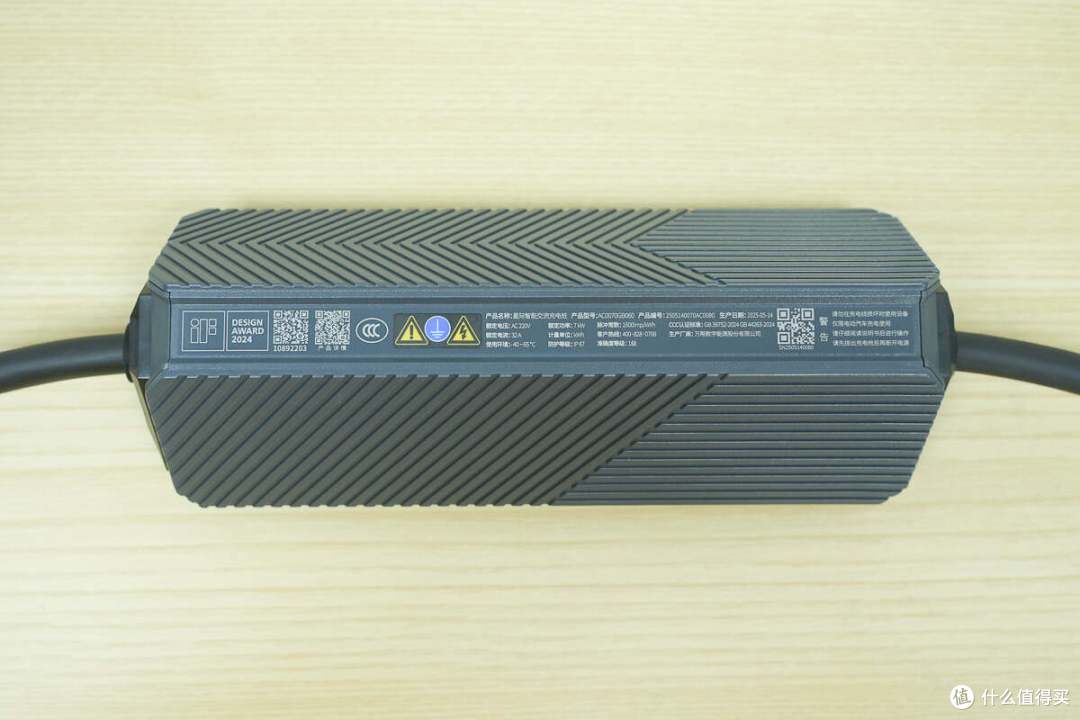

另一侧边是产品铭牌。

产品名称：星际智能交流充电桩

产品型号：AC0070GB060

额定电压：AC220V

额定电流：32A

额定功率：7kW

计量单位：kWh

脉冲常数：1600imp/kWh

使用环境：-40~65℃

防护等级：IP67

准确度等级：1级

CCC认证标准：GB 39752-2024 GB 44263-2024

生产厂商：万帮数字能源股份有限公司

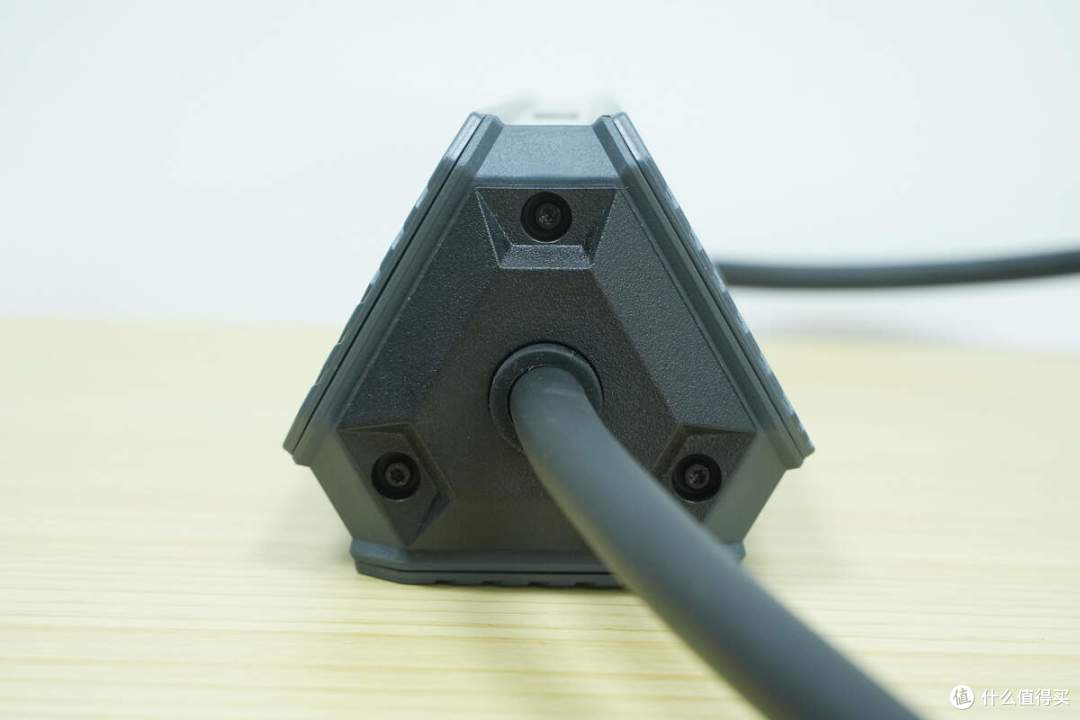

充电桩侧边盖子设有固定螺丝。

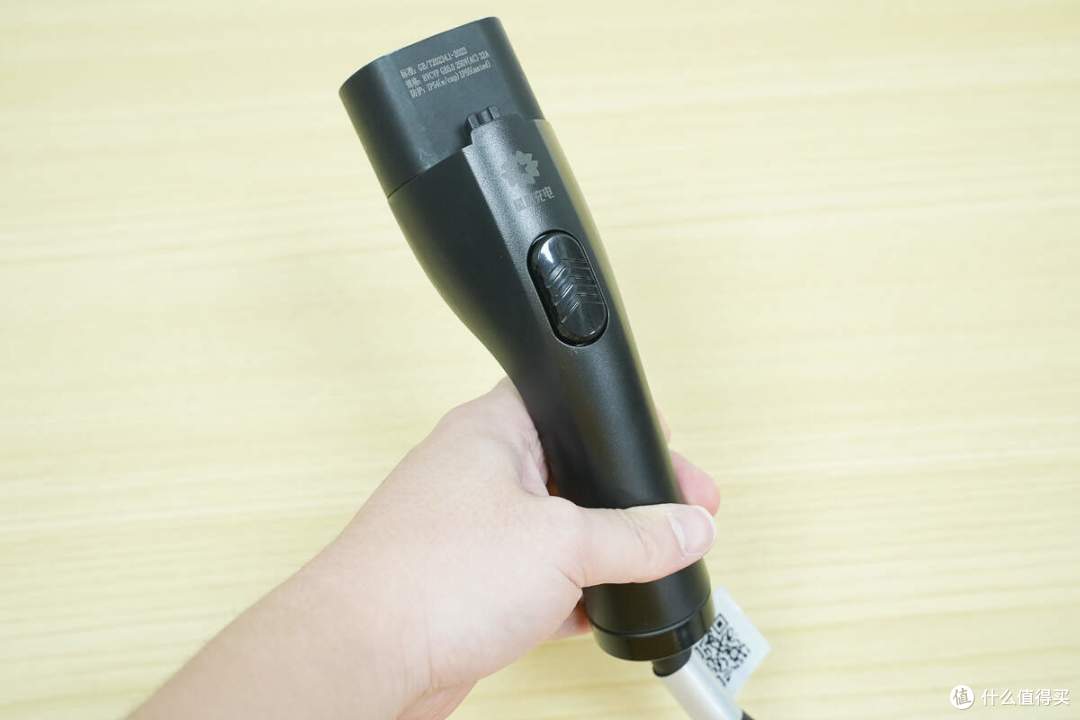

充电枪正面设有星星充电品牌和脱扣按键。

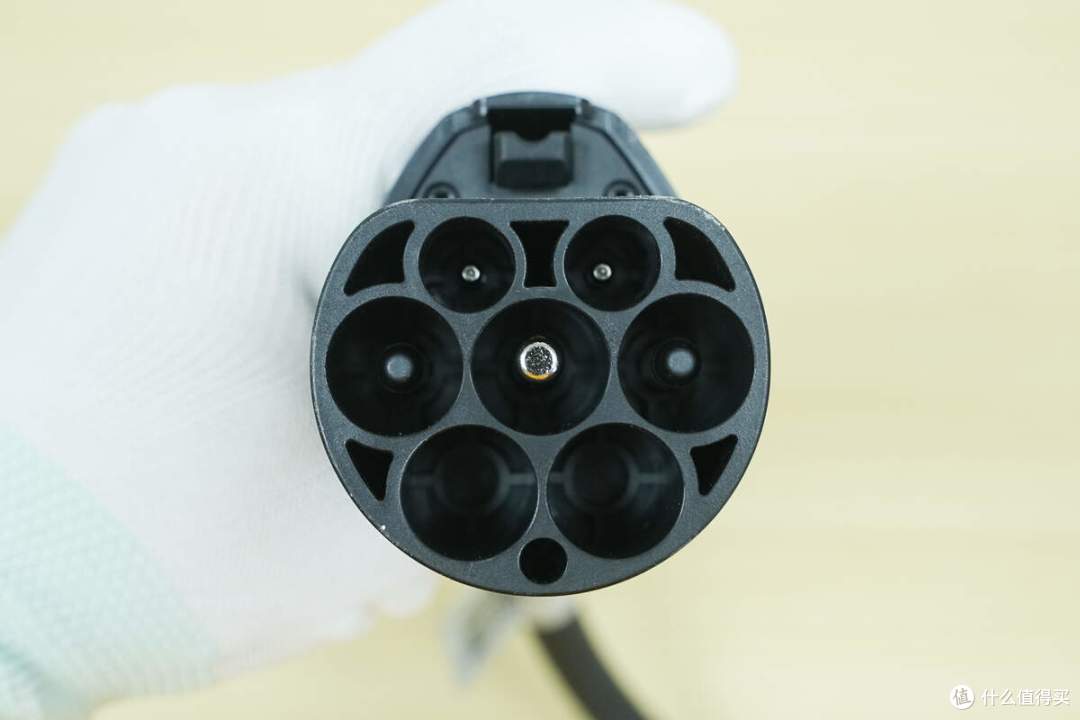

枪头端部为新国标7孔交流电枪头，可适配各大品牌新能源汽车的国标车型。

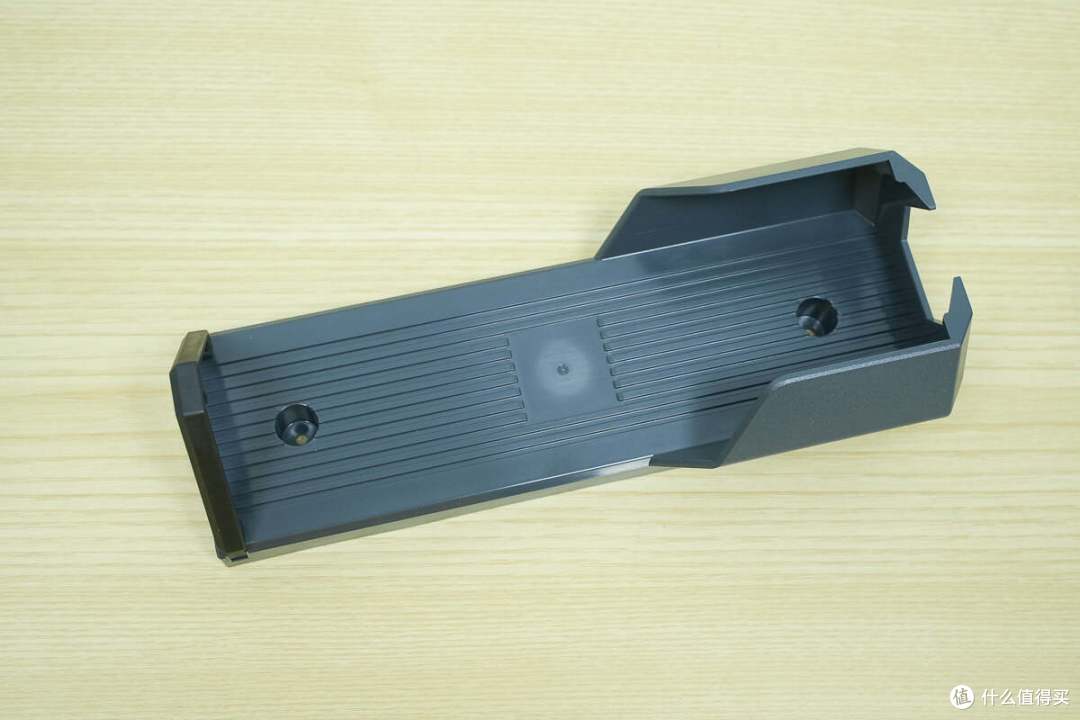

充电桩配有固定支架。

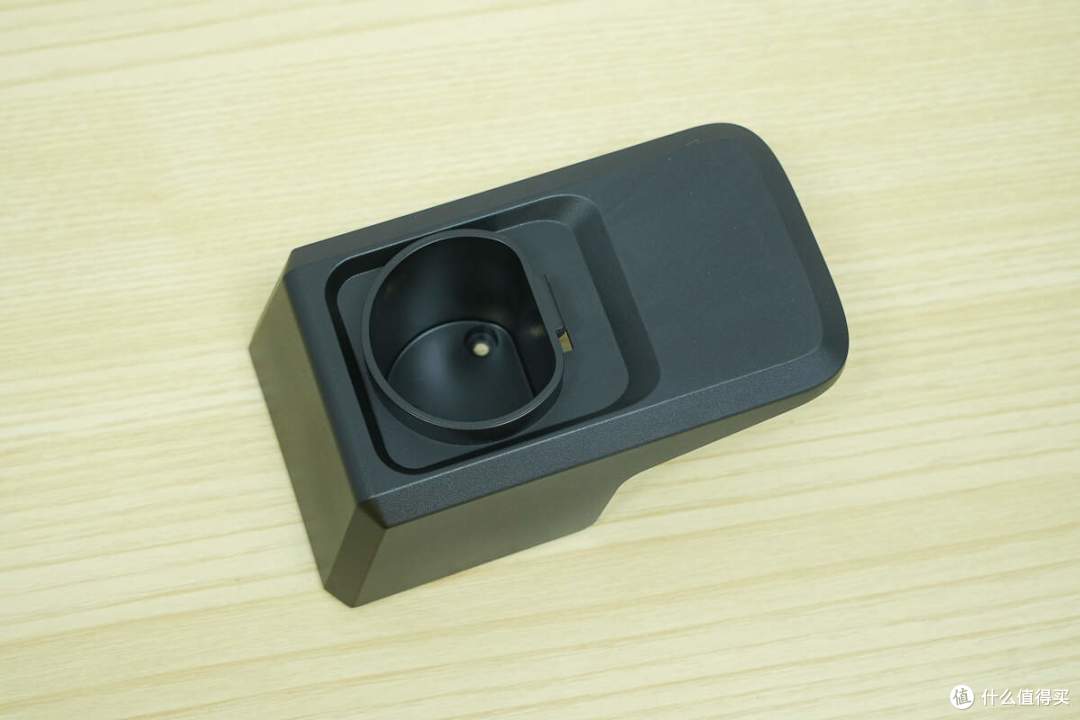

充电枪插座特写。

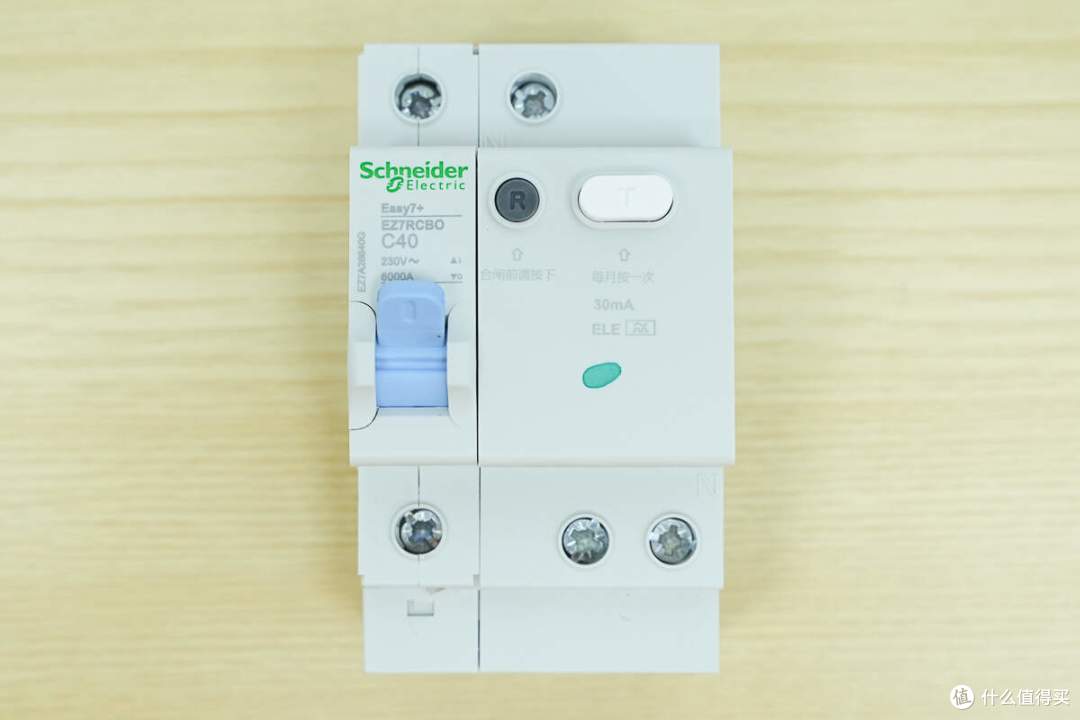

充电桩附带施耐德漏电保护开关，为Easy7+系列。

星星充电7kW星际智能交流充电桩拆解

看完星星充电星际智能交流充电桩的开箱，下面就进行拆解，一起看看内部的设计和用料。

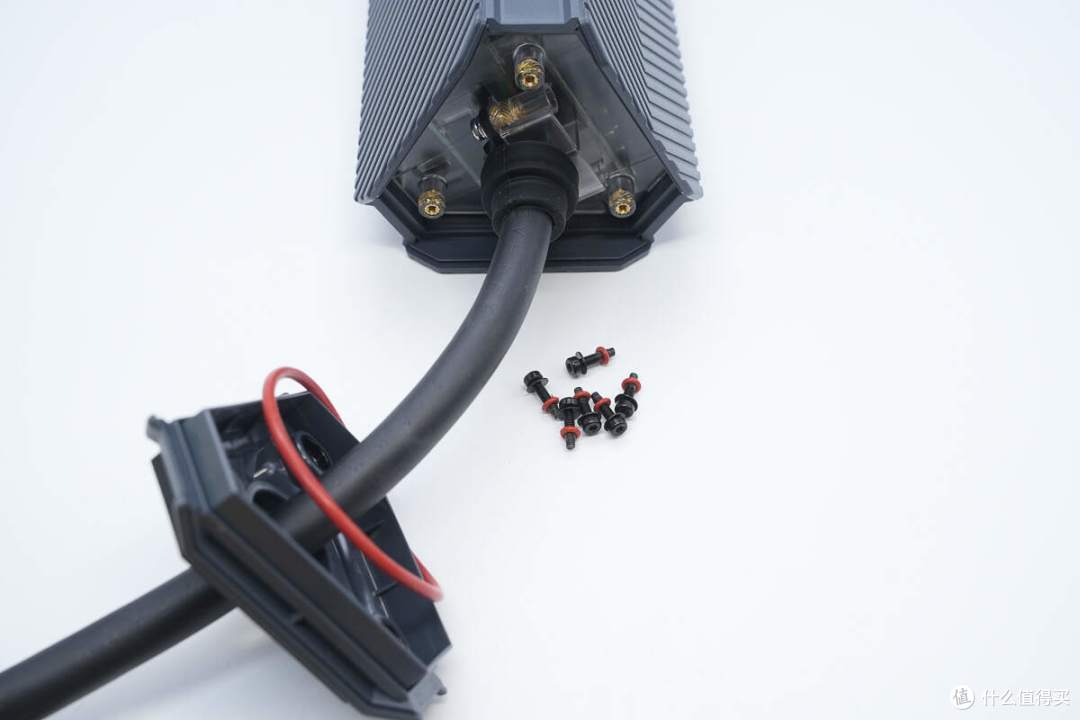

首先拧下固定螺丝，拆下充电桩侧面盖板。

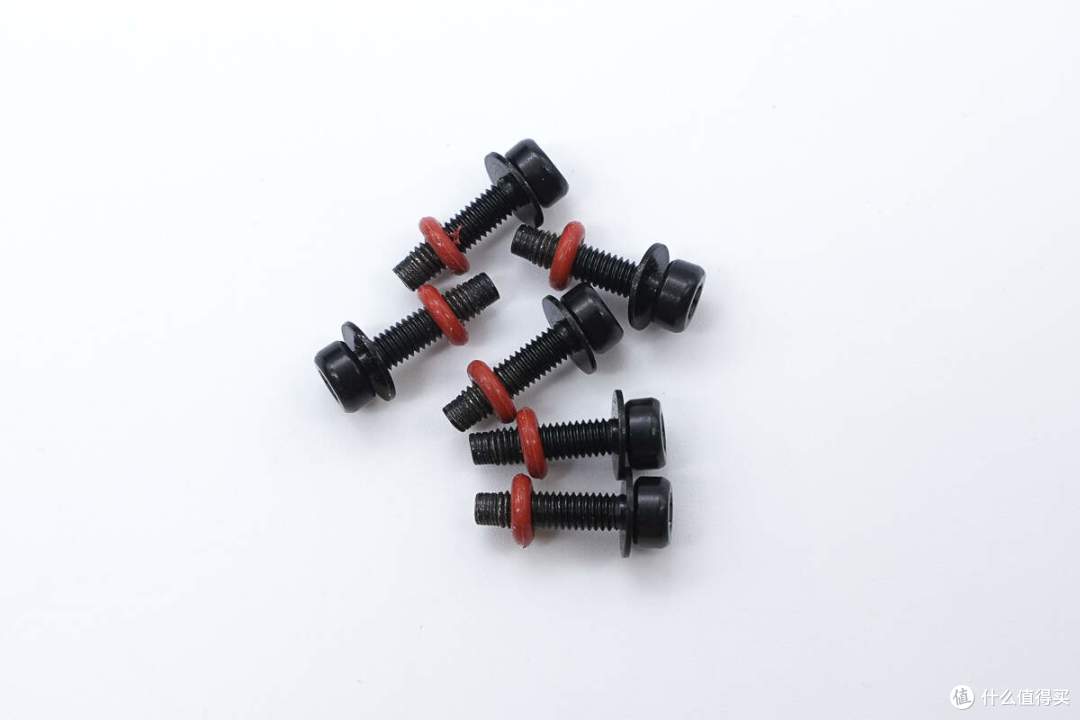

固定螺丝设有橙色密封圈。

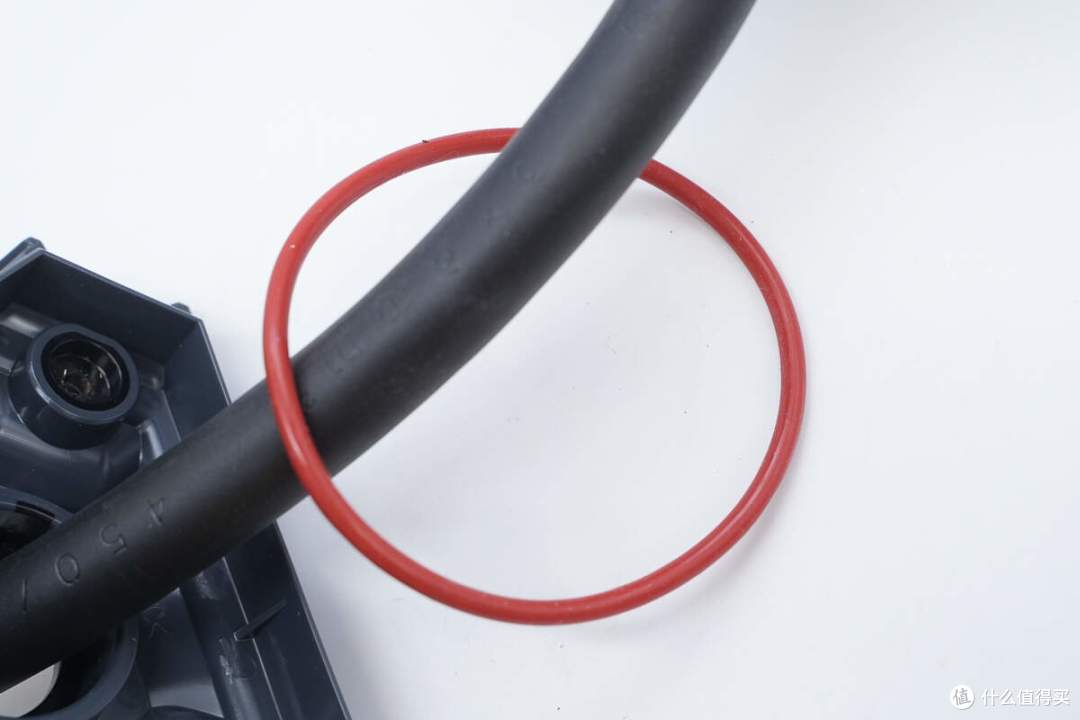

盖板和壳体之间也设有橙色密封圈。

充电桩壳体和固定螺丝分别都设有密封圈的设计，将充电桩壳体密封，提供了较高的防护等级。

充电桩具备很强的防水能力，在1米水深下，测试时间为30分钟，无故障出现。

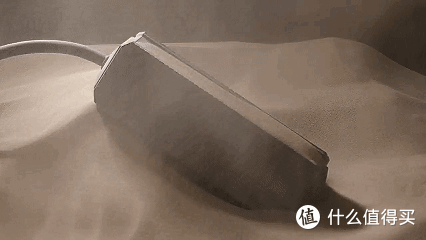

充电桩还具备很强的防尘能力，在2kg/m³的灰尘浓度下，充电桩通过8小时的密闭测试，内部没有灰尘进入，保持正常工作。

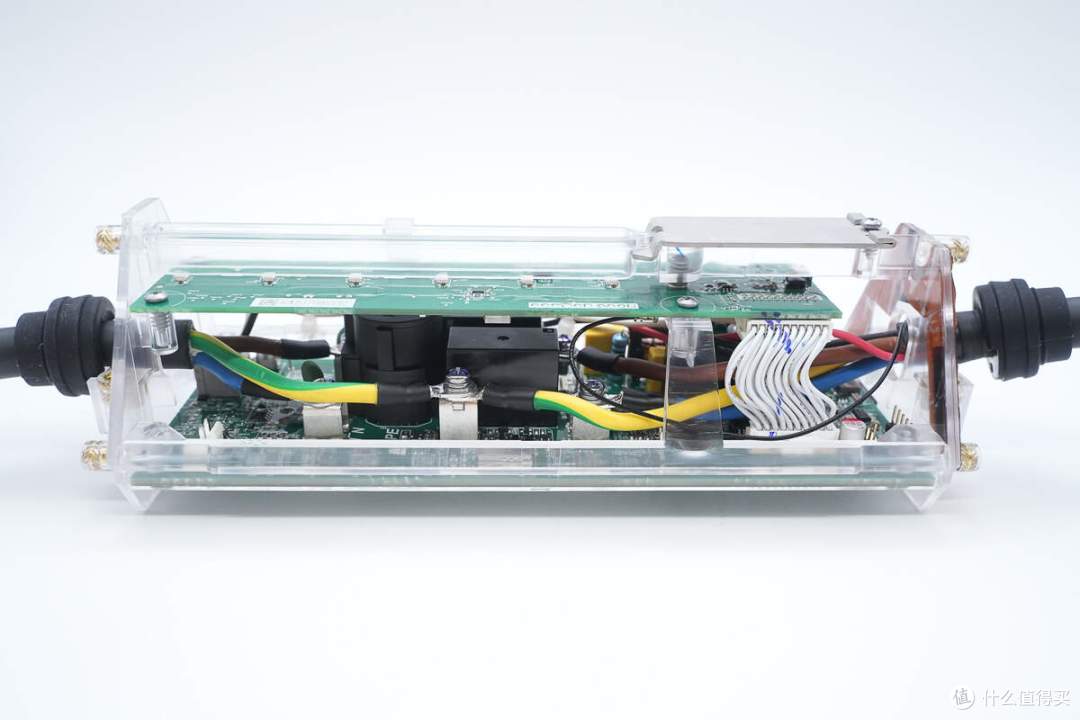

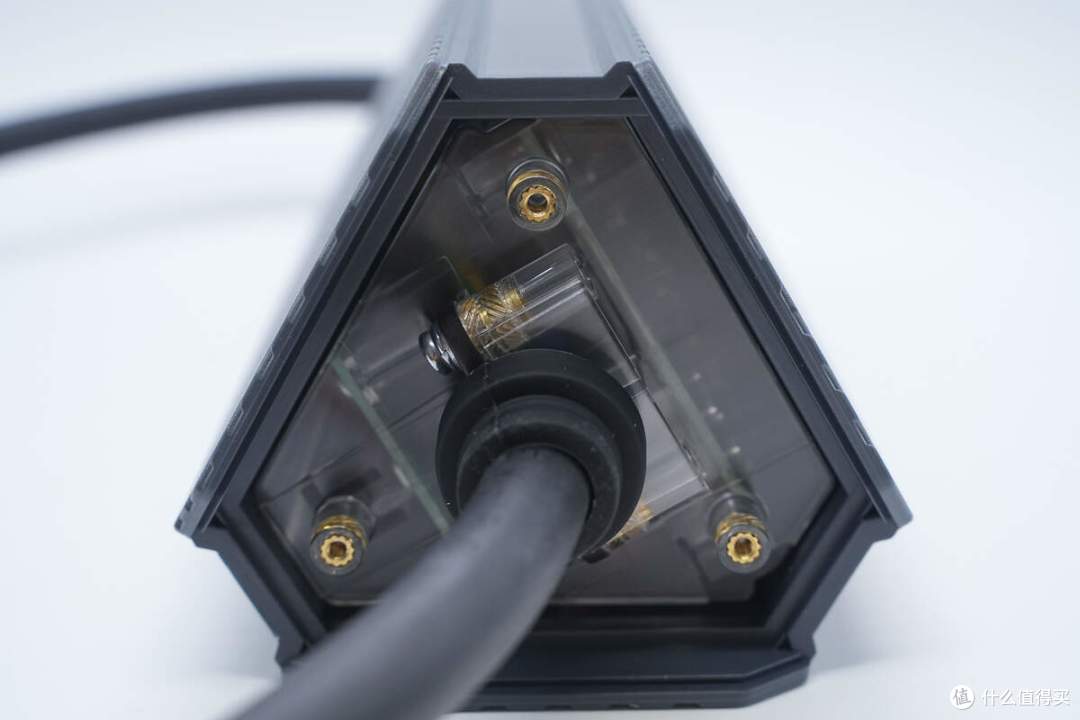

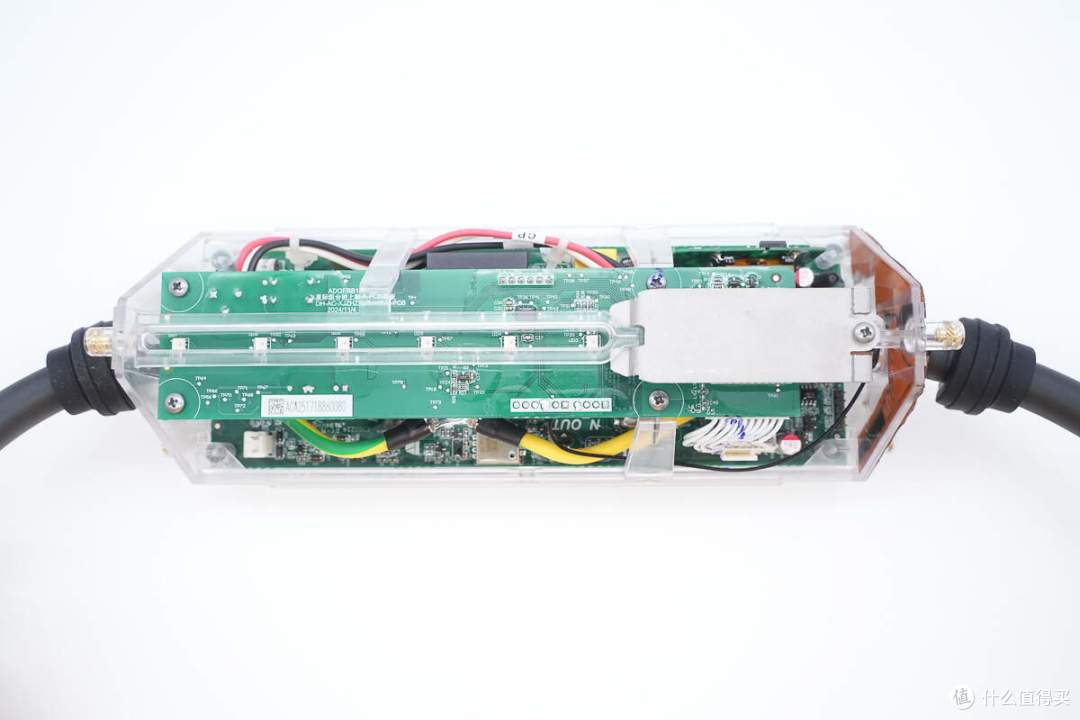

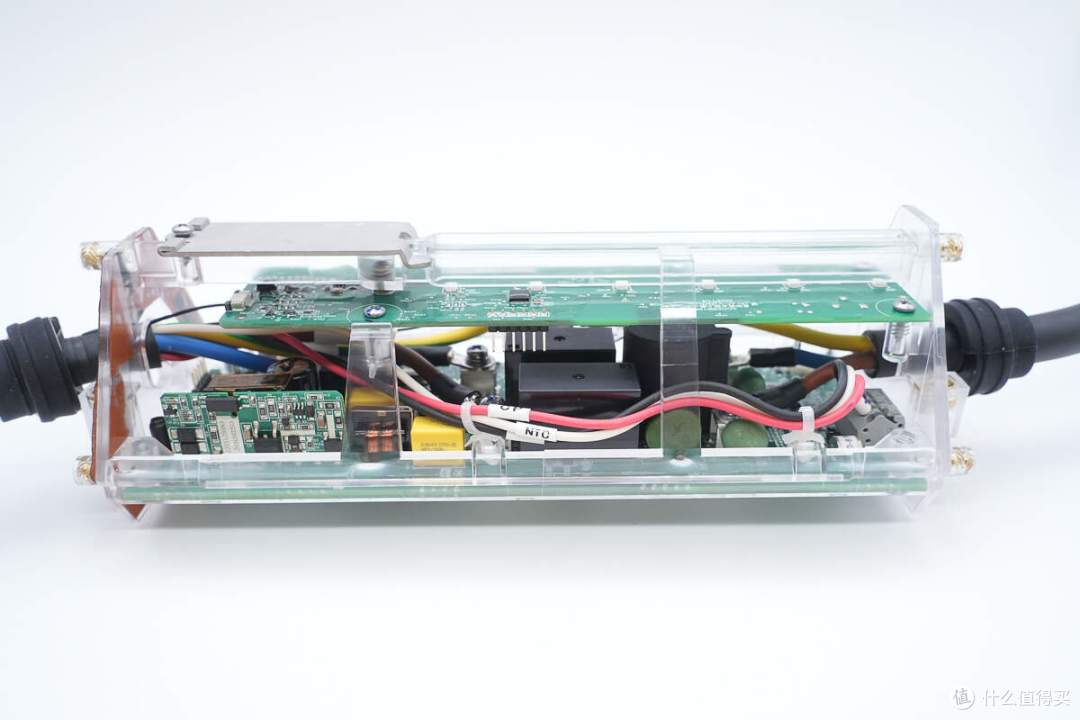

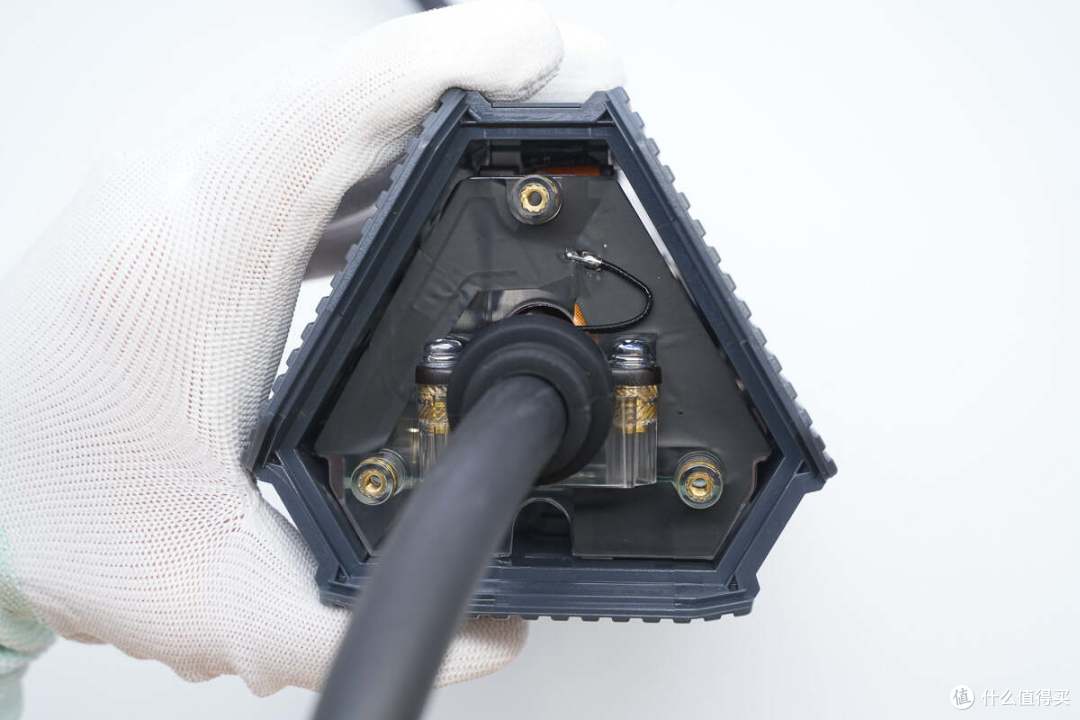

充电桩壳体为双层结构，内部设有透明壳体。

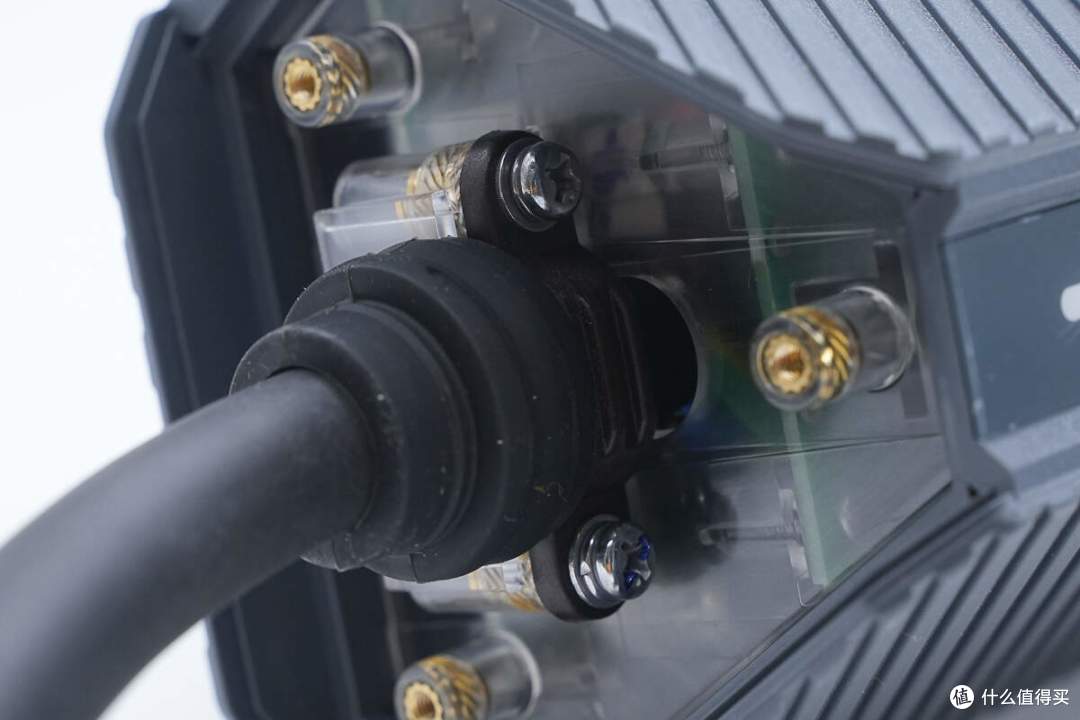

充电桩接线通过螺丝压板固定。

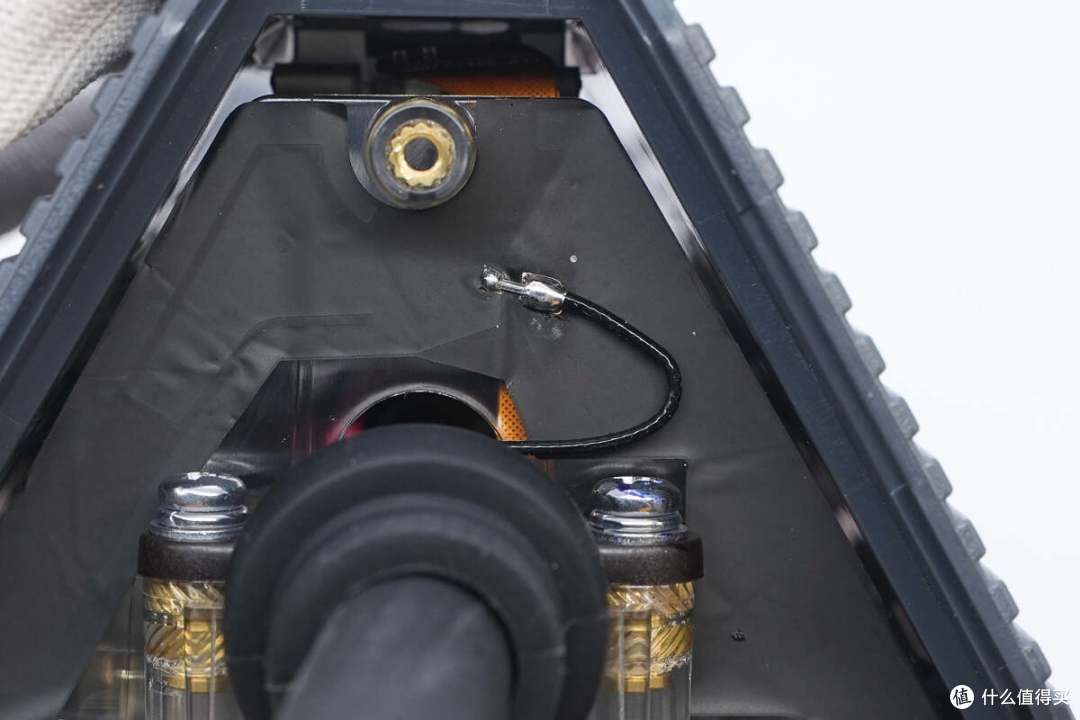

壳体另一侧盖板粘贴无线通信天线。

贴片天线通过同轴馈线焊接连接。

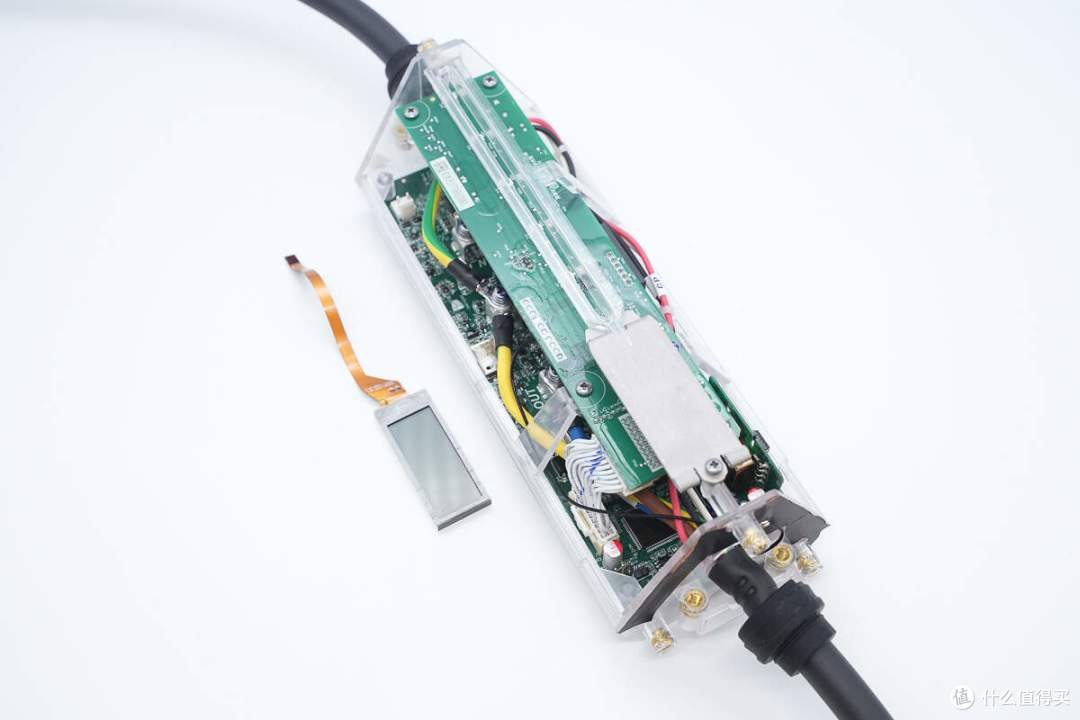

液晶屏幕通过排线连接PCBA模块。

PCBA模块通过螺丝固定在透明塑料壳体内部。

底部的PCBA模块也通过螺丝固定。

导线通过螺丝接线柱固定。

两片PCBA模块通过排线连接。

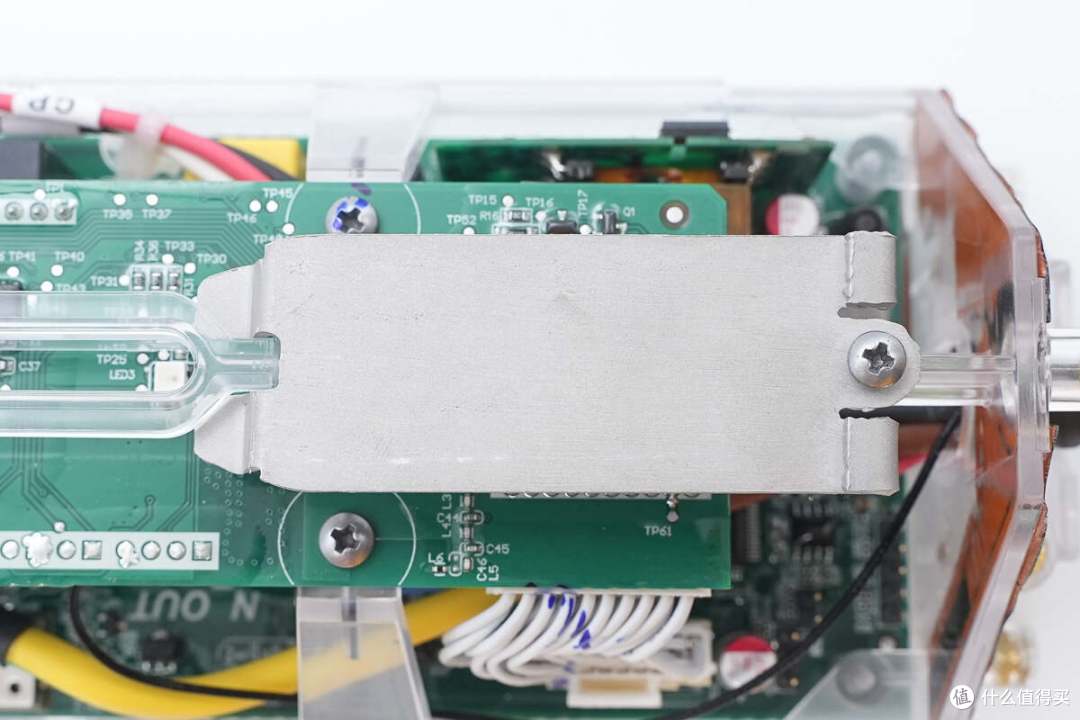

液晶屏幕通过金属板固定。

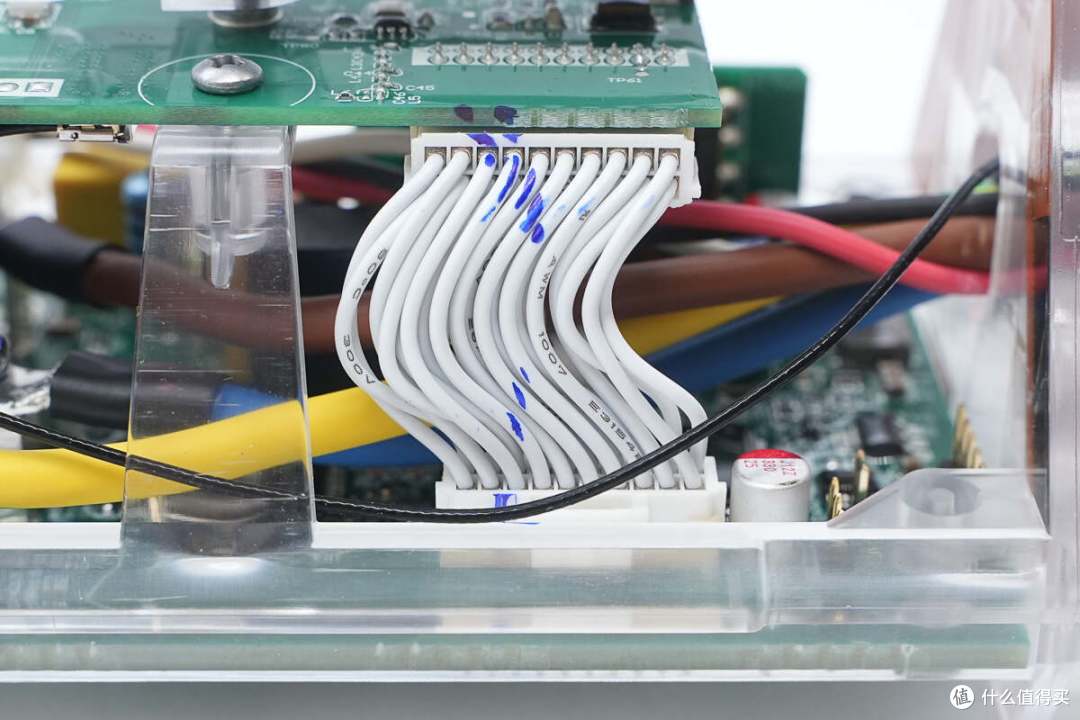

连接PCBA模块的排线特写。

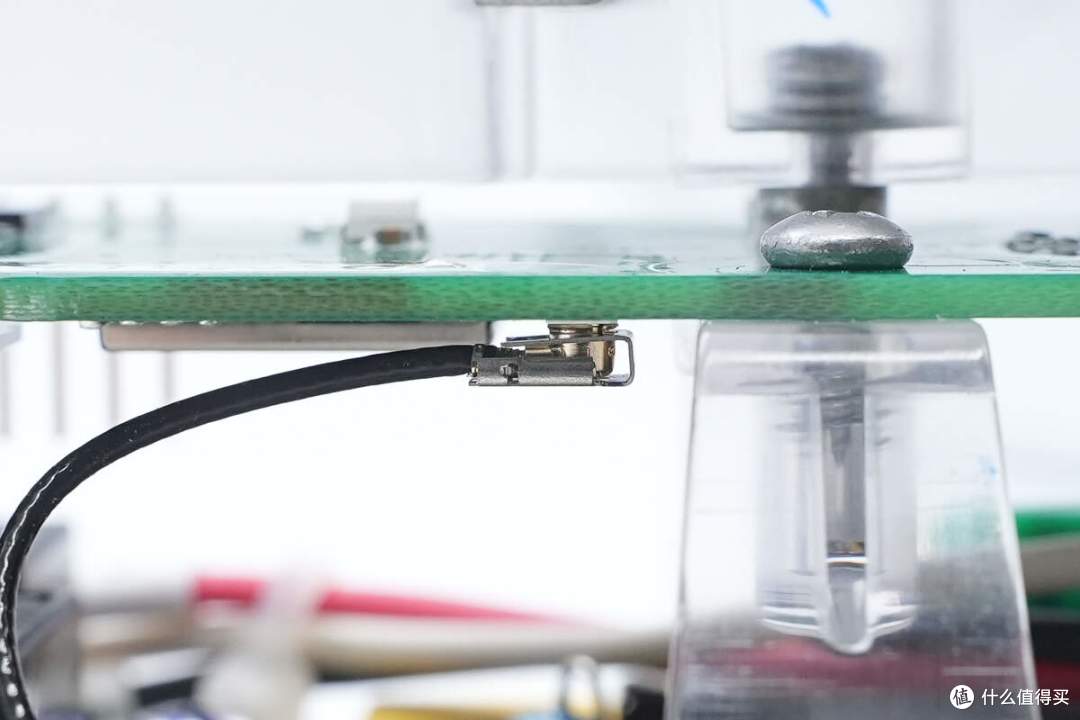

同轴馈线通过天线座连接。

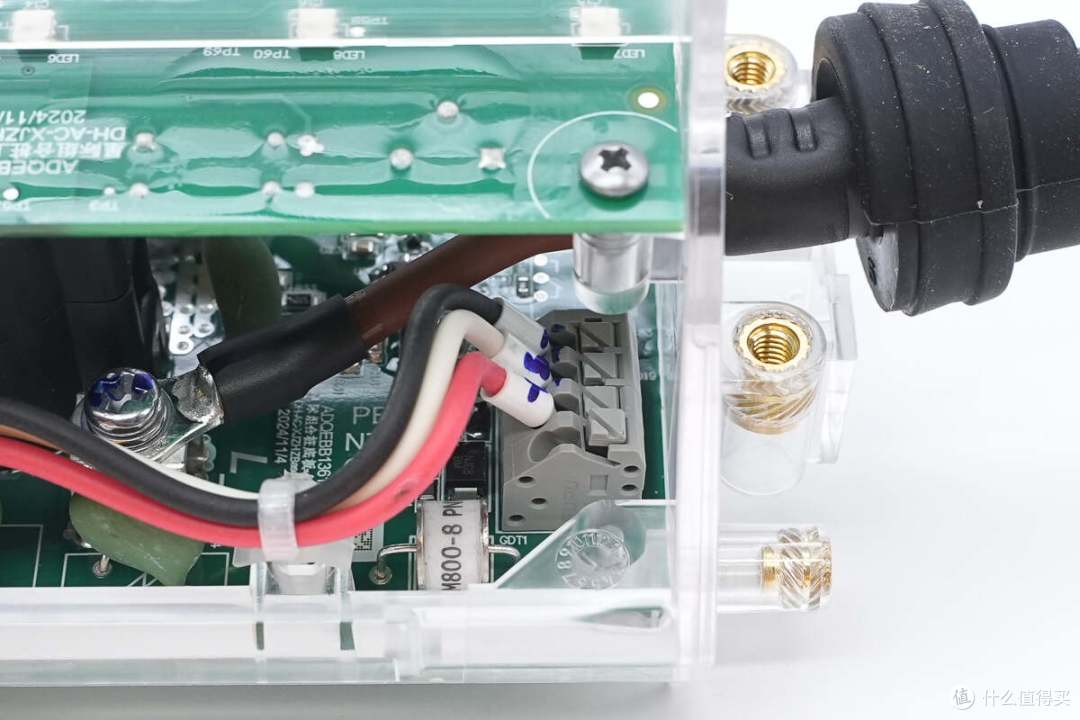

连接导线通过接线柱连接到PCBA模块，导线接头处压接后采用焊锡焊接。

充电枪信号线通过插接件连接。

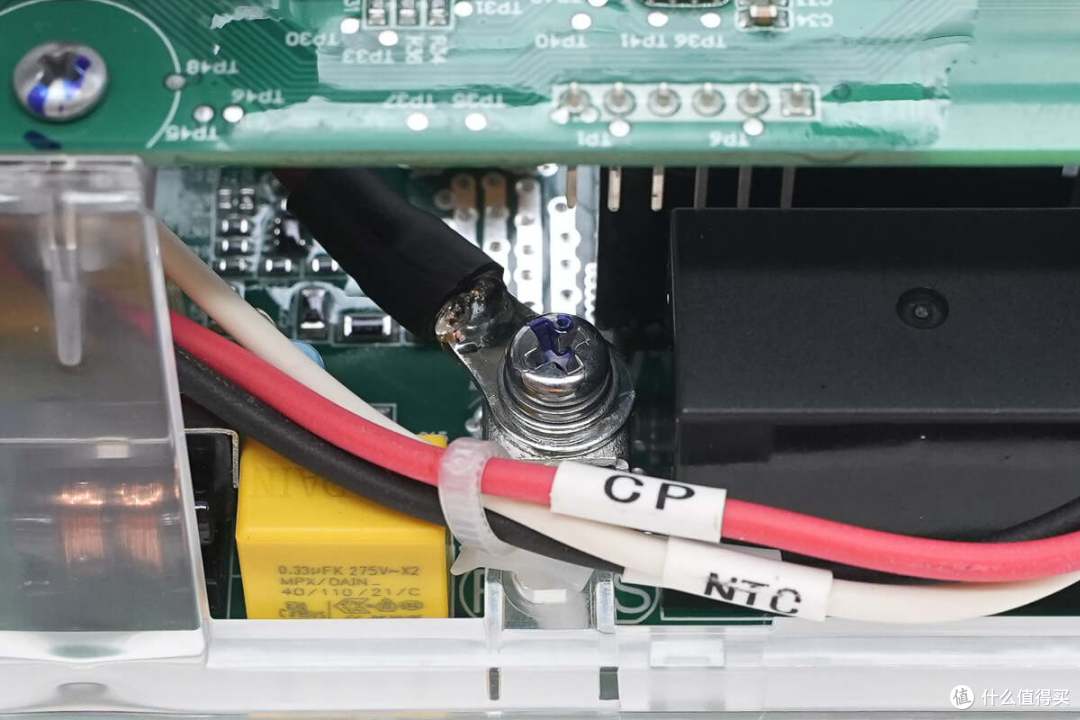

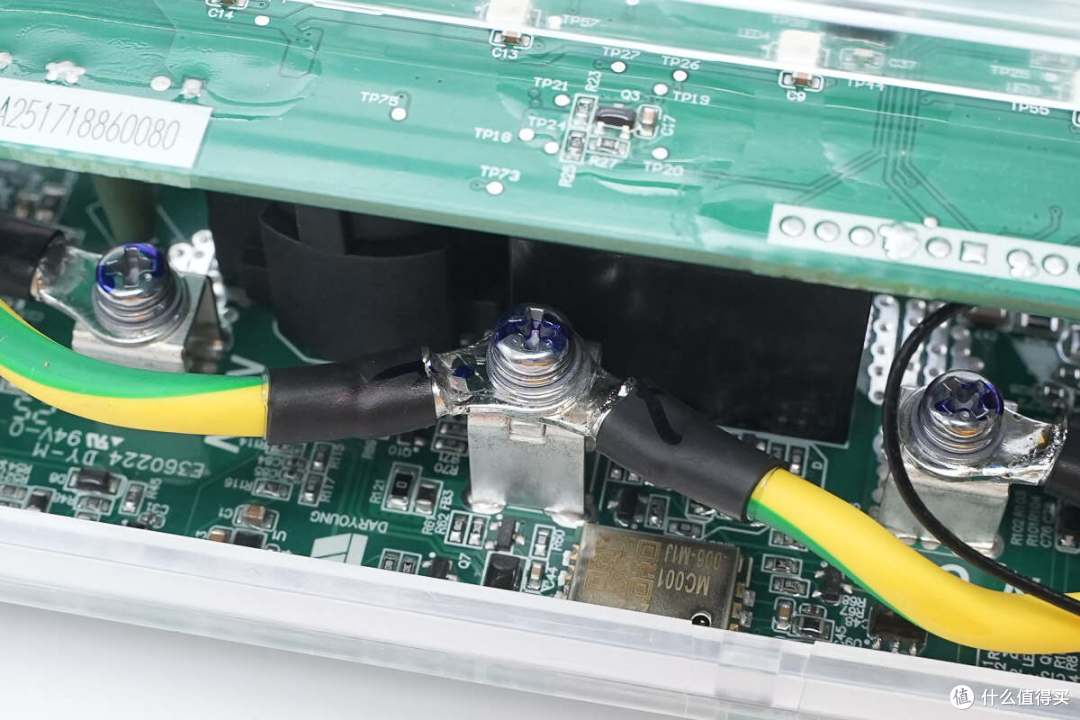

接地线也通过接线柱连接。

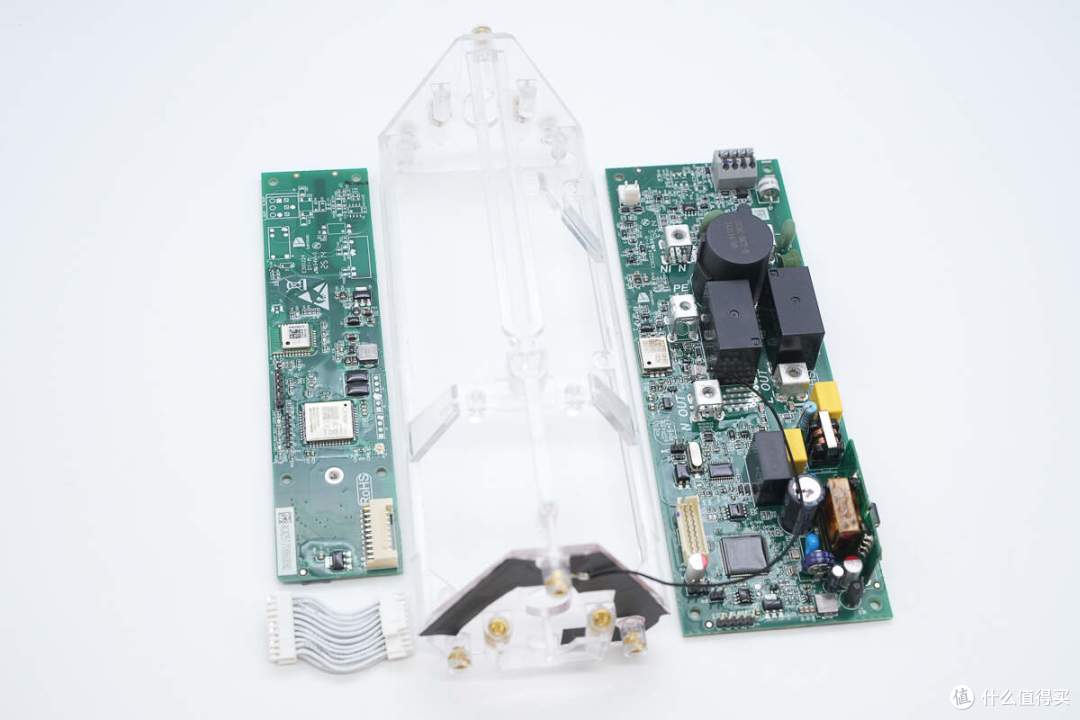

拧开固定螺丝，分离PCBA模块和透明壳体。

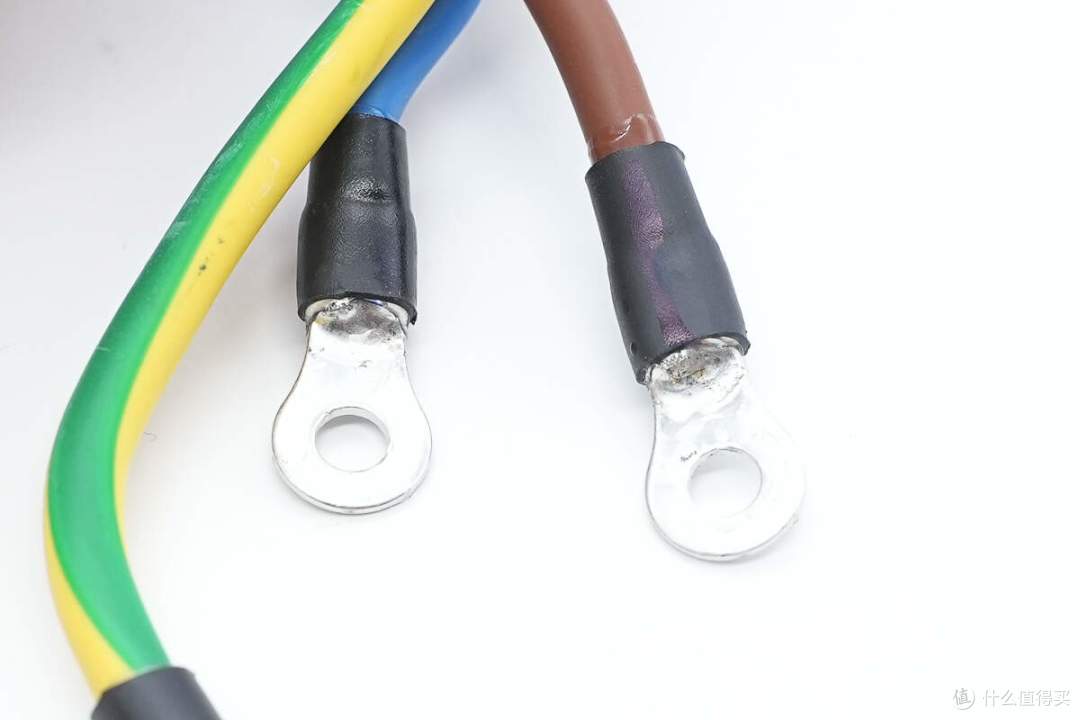

接线端子灌锡工艺特写，端子与导线压接后，空隙填充焊锡，降低内阻，进一步降低发热，并且更加牢固耐用。

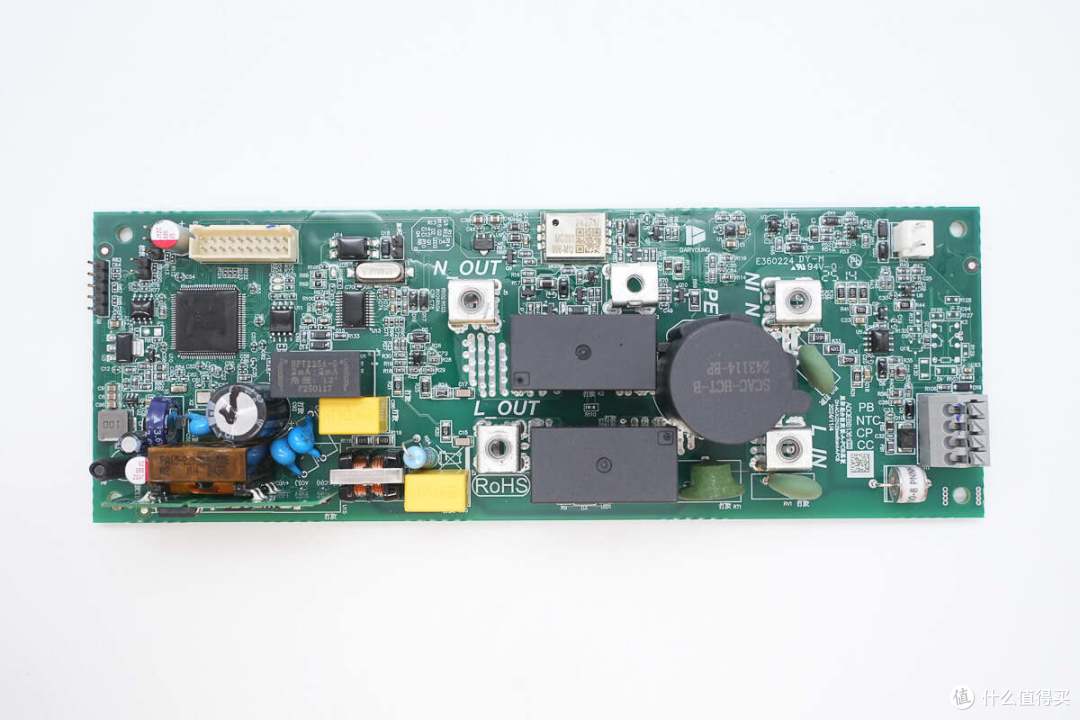

PCBA模块正面一览，左下角为开关电源模块，左上方设有MCU和排线接口，MCU右下方设有电压互感器。在PCBA模块右侧设有两颗继电器，继电器上方设有漏电保护模块。继电器右侧为电流互感器，下方设有压敏电阻，右侧设有接线端子和气体放电管。

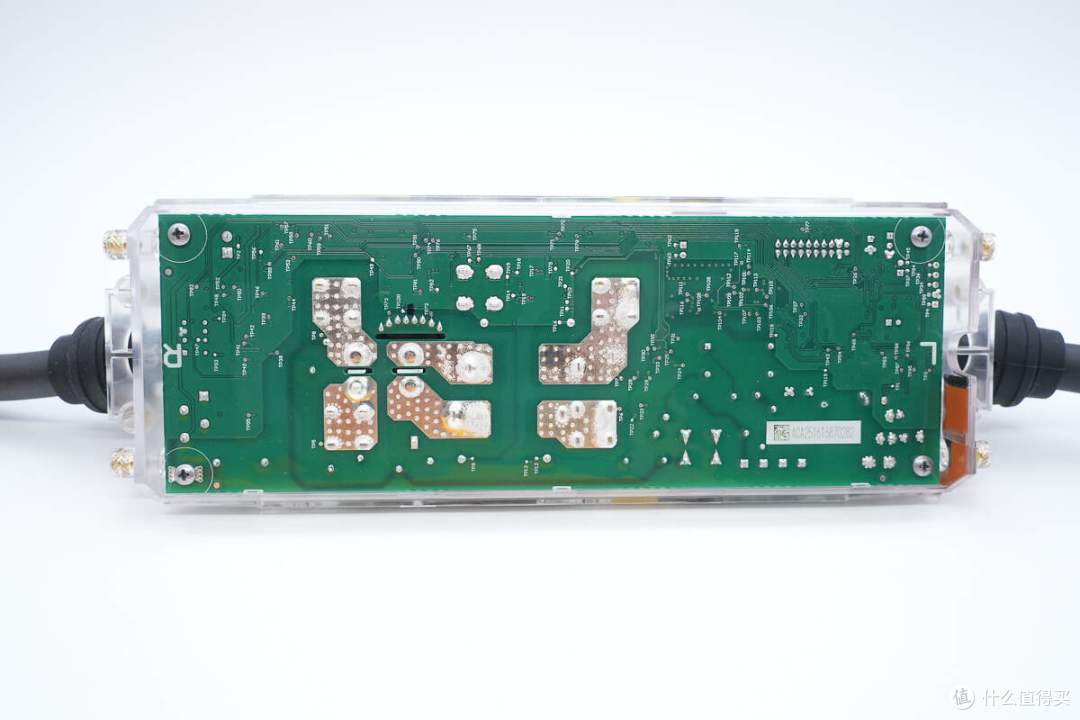

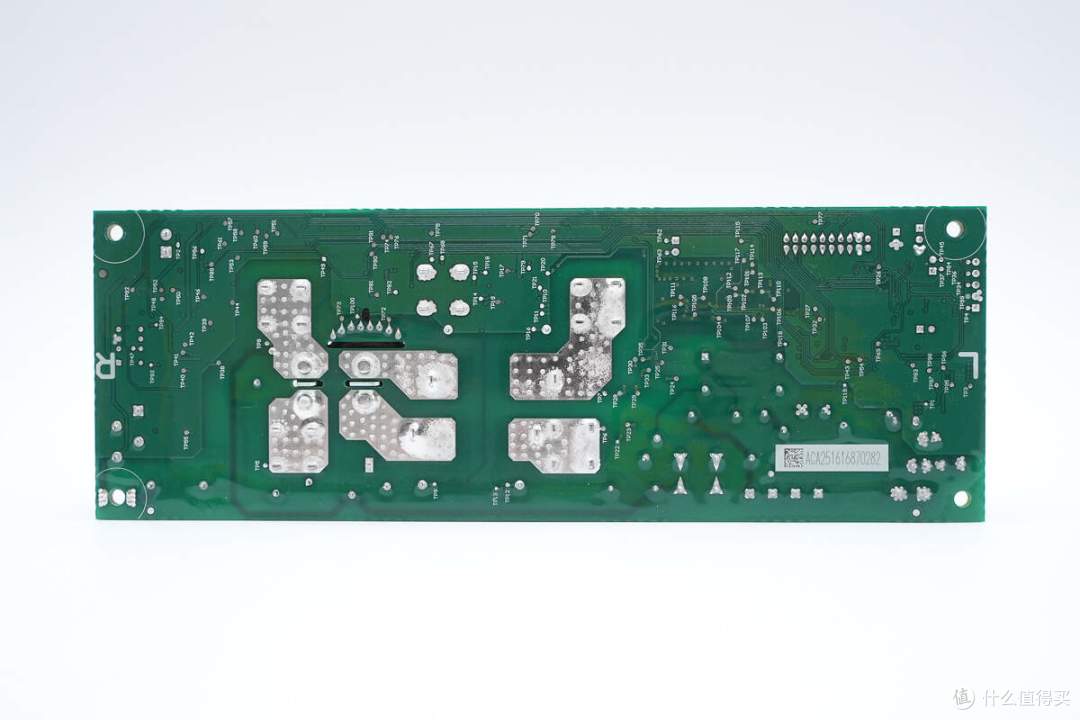

PCBA模块背面没有元件。

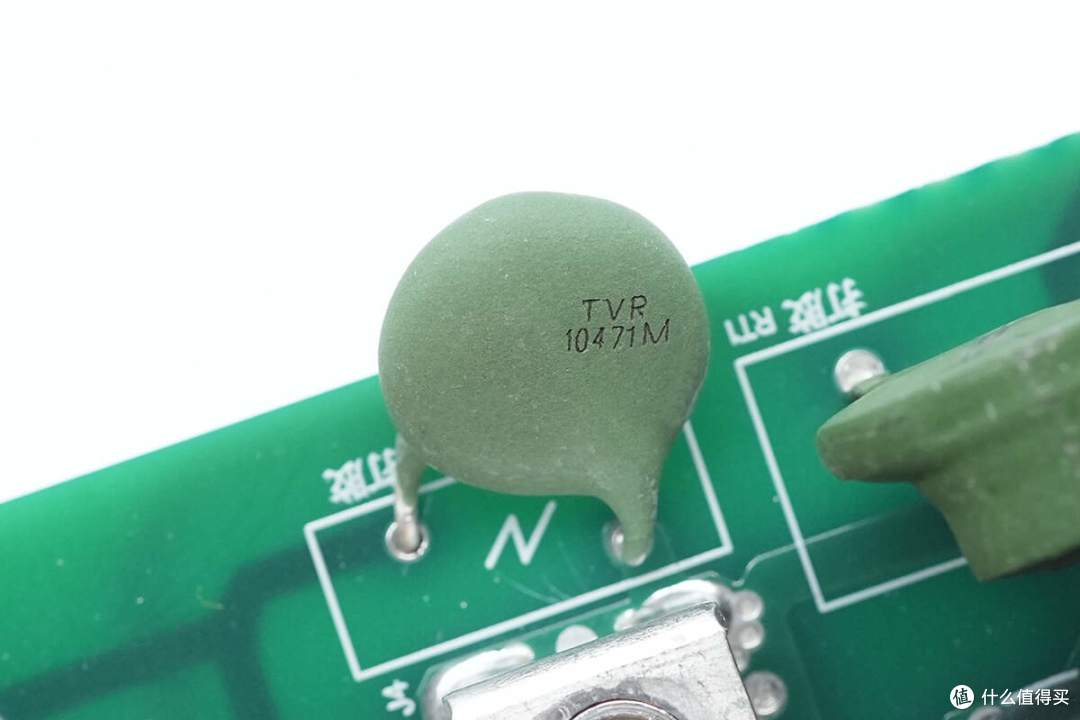

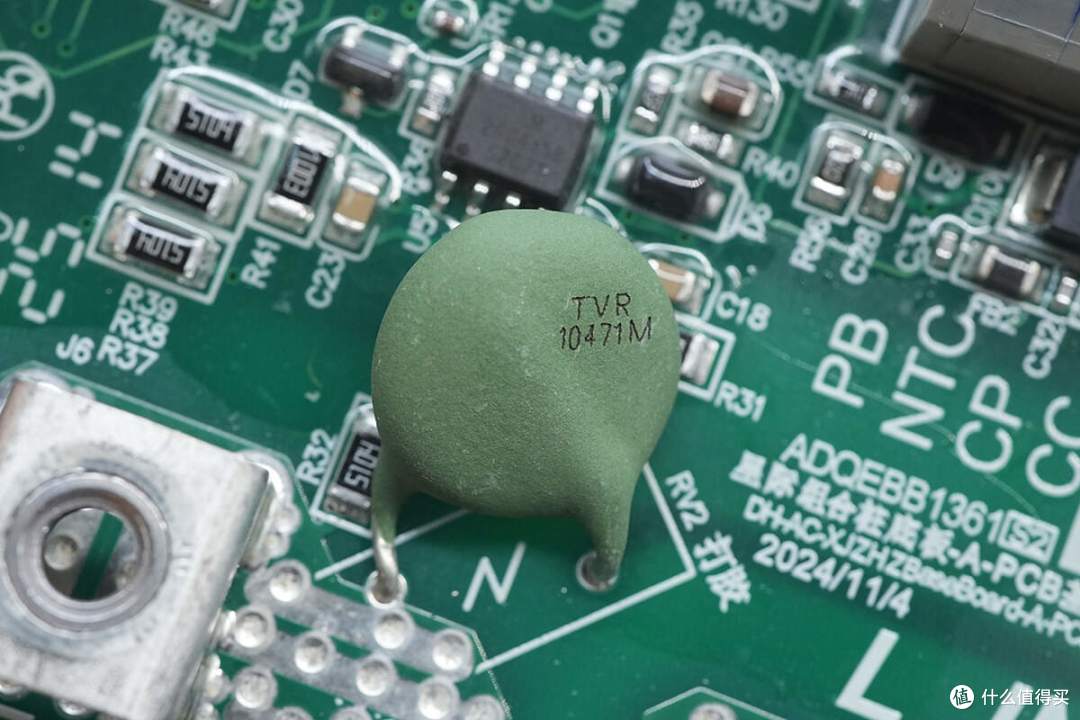

交流输入端压敏电阻来自兴勤，型号TVR10471M，用于吸收过压浪涌。

另一颗压敏电阻型号相同。

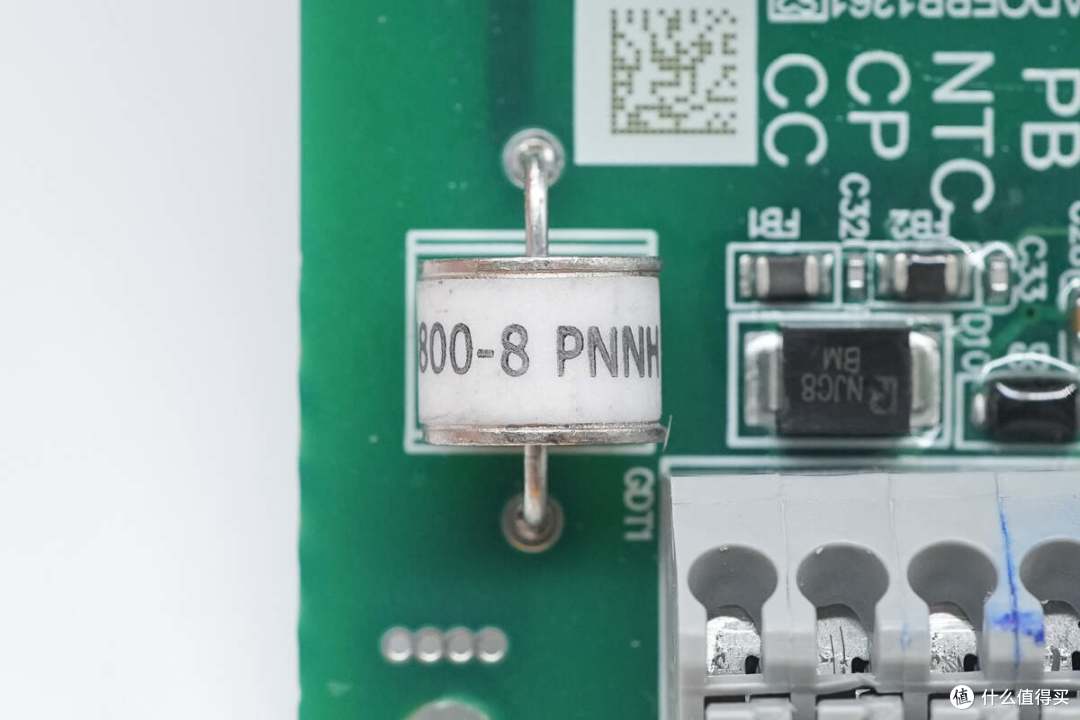

气体放电管用于吸收过压浪涌。

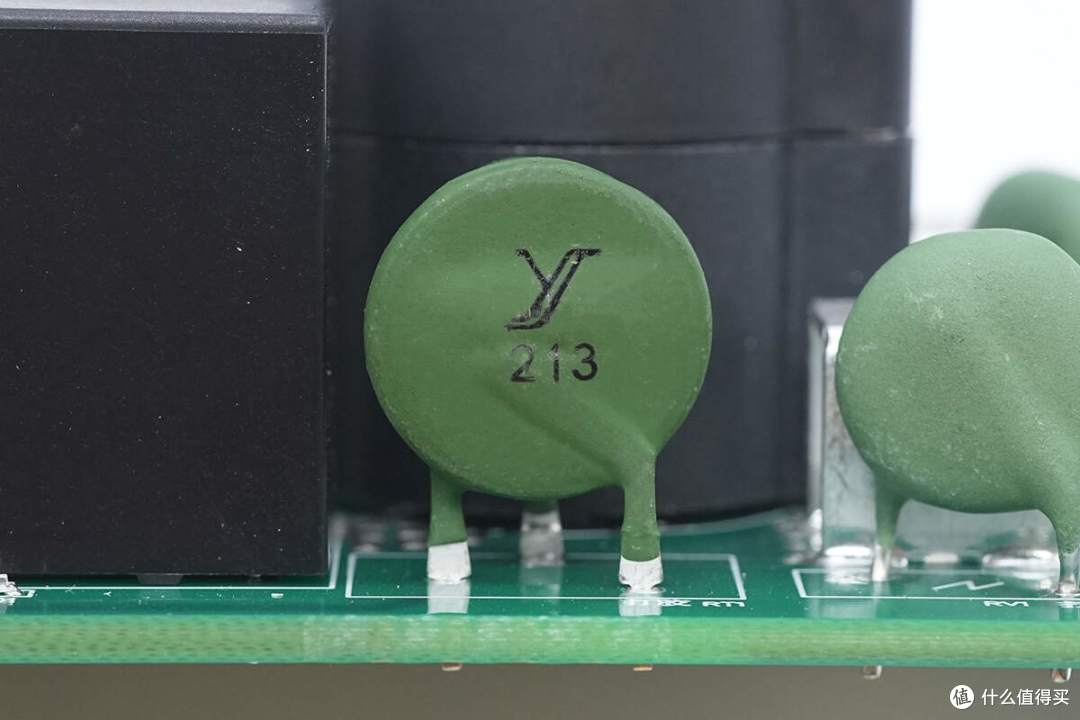

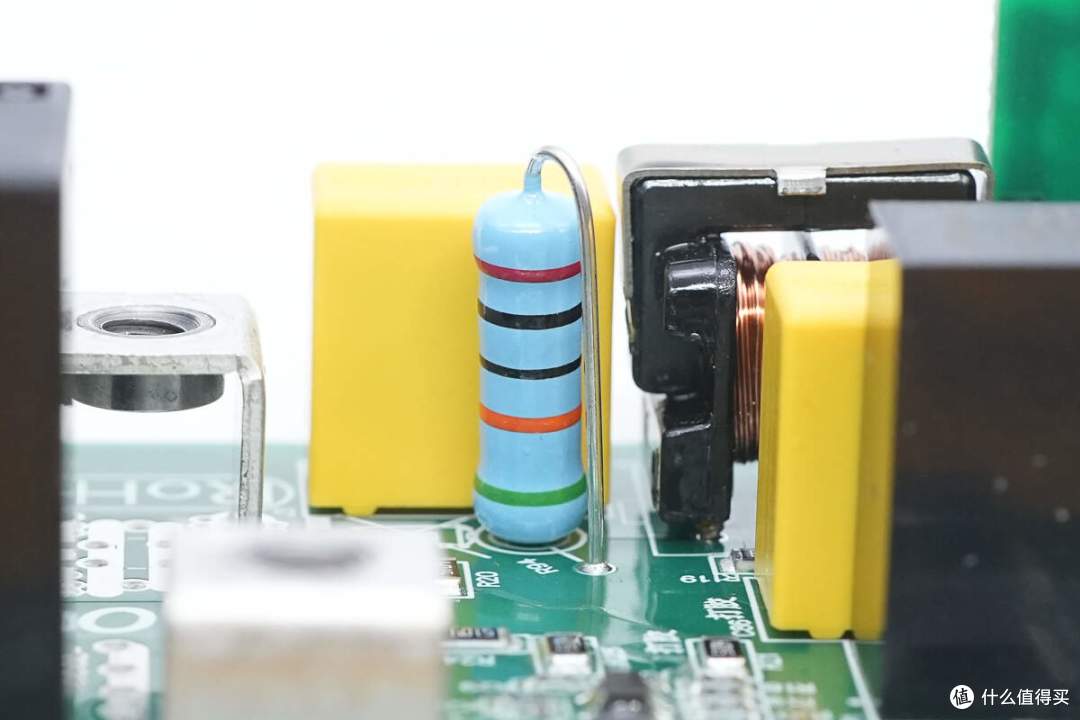

输入端设有一颗复合型PTC热敏电阻，来自劲阳电子，丝印213，提供过压、过流和过热保护。

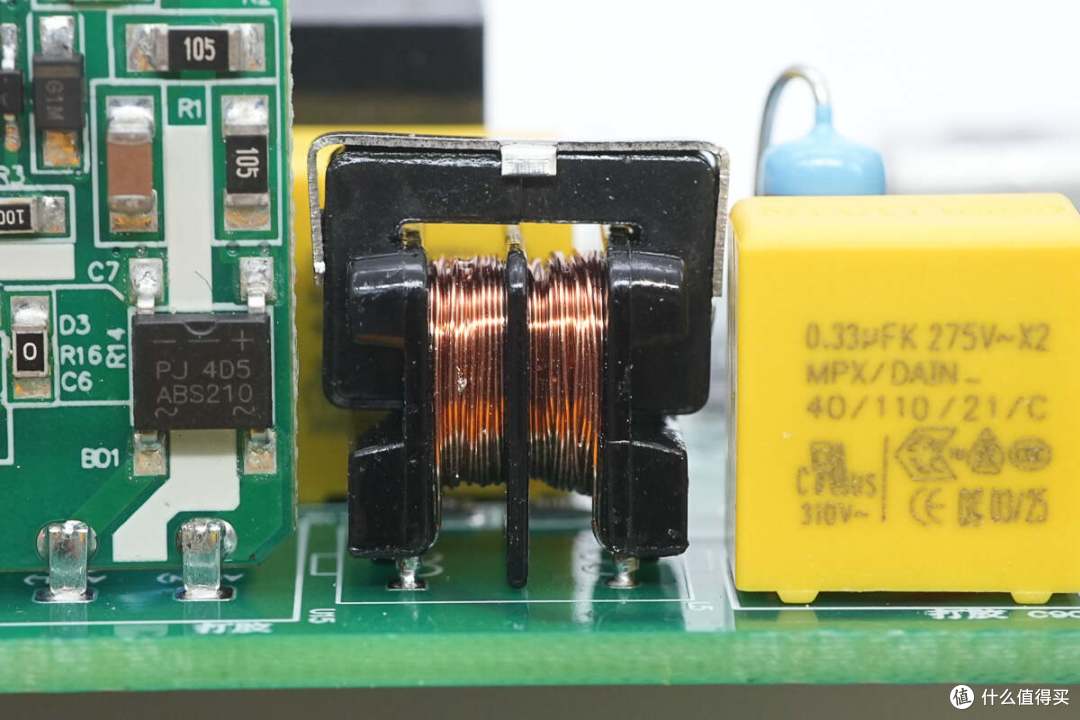

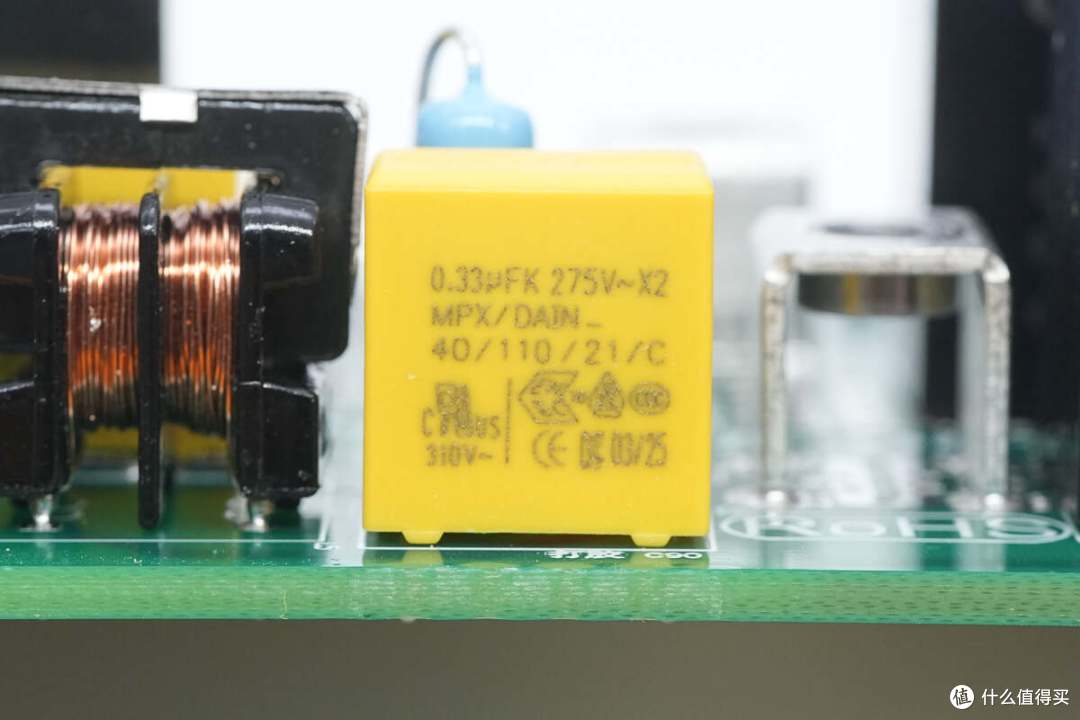

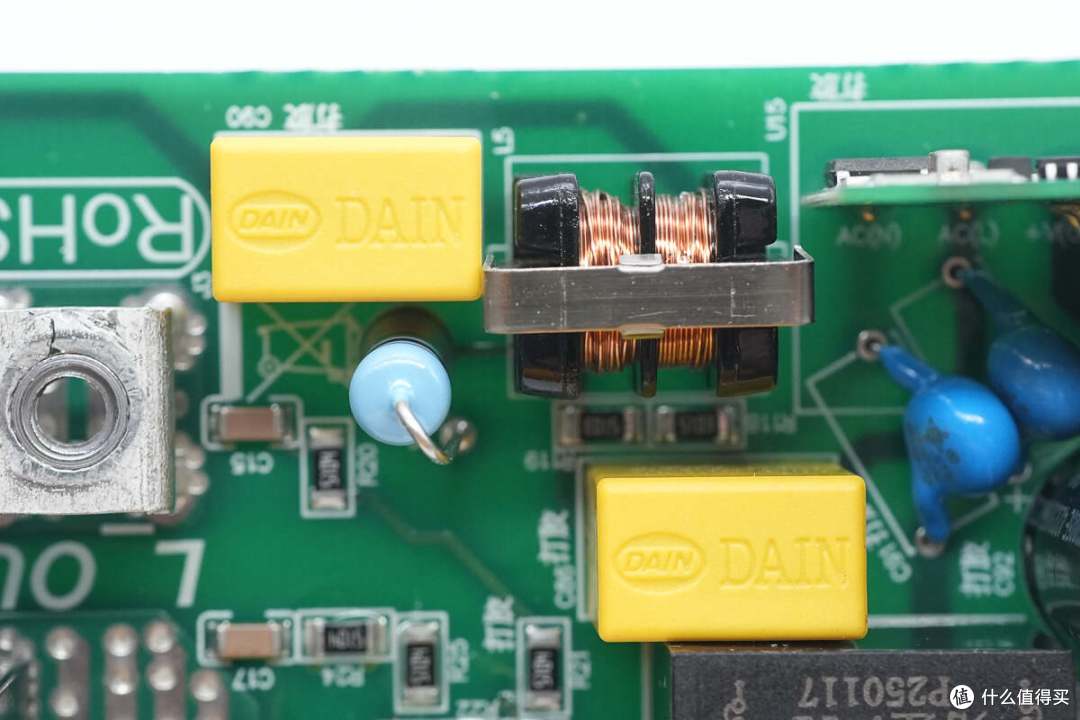

开关电源模块输入端安规X2电容和共模电感特写。

两颗安规X2电容来自岱恩，规格为0.33μF。

共模电感使用绝缘骨架绕制。

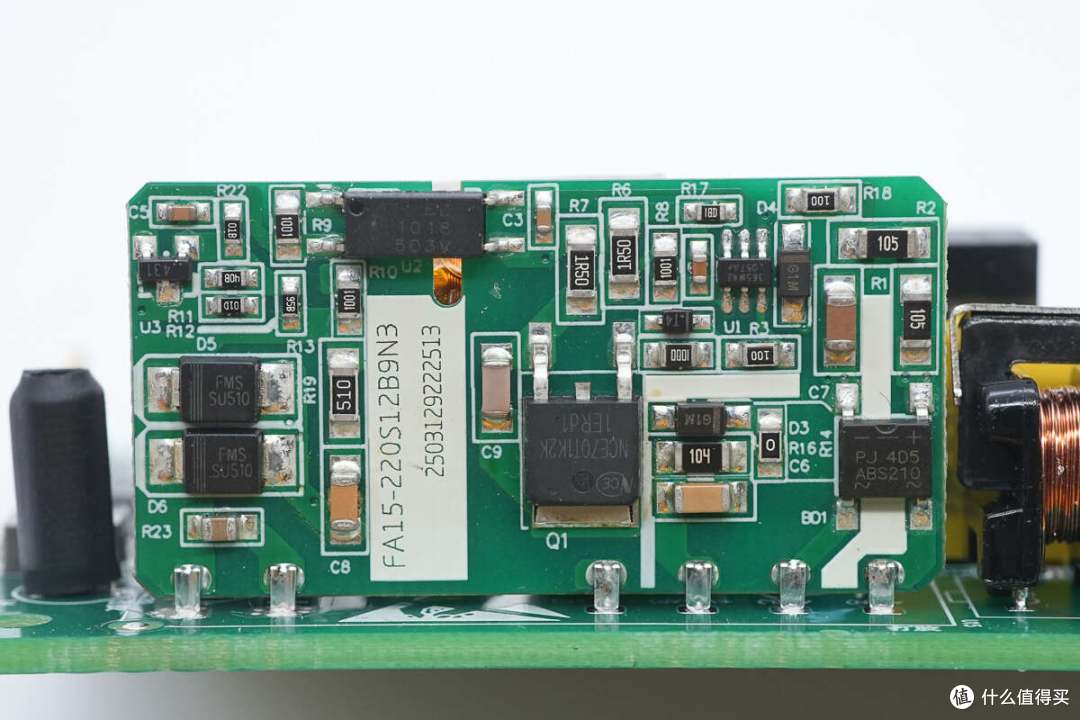

开关电源模块来自爱浦，型号FA15-220S12B9N3，支持85-305VAC或120-430VDC输入，输出功率为15W，输出电压12V，开关频率65KHz，支持短路和过流保护。

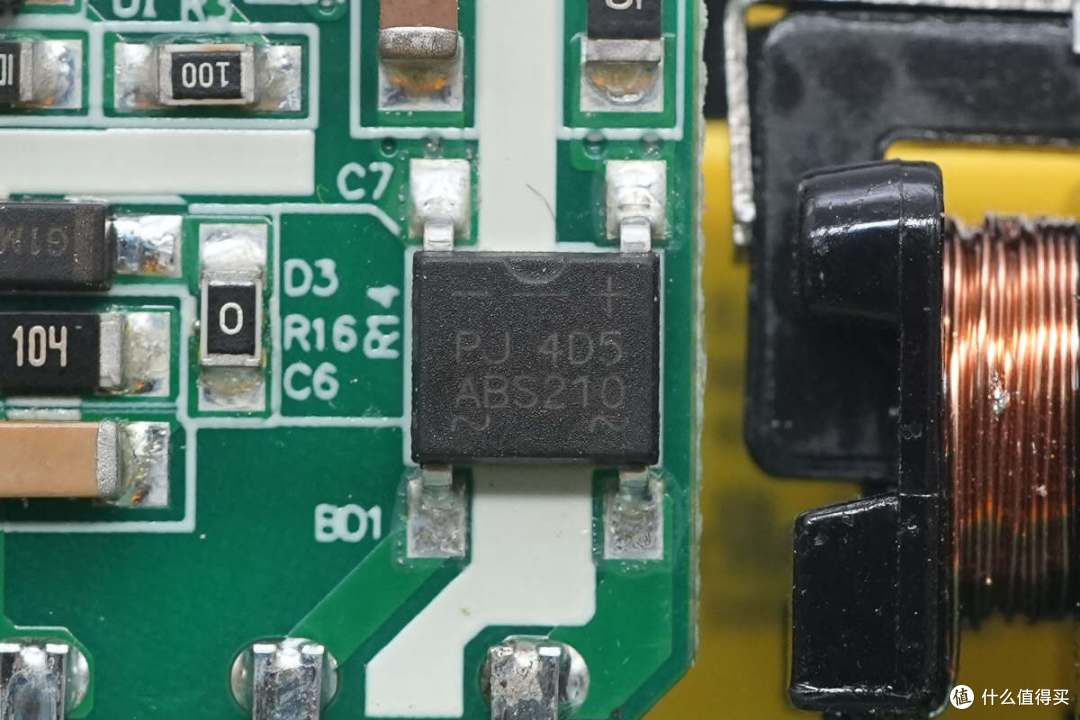

输入端整流桥来自强茂，型号ABS210，规格为2A 1000V，采用ABS封装。

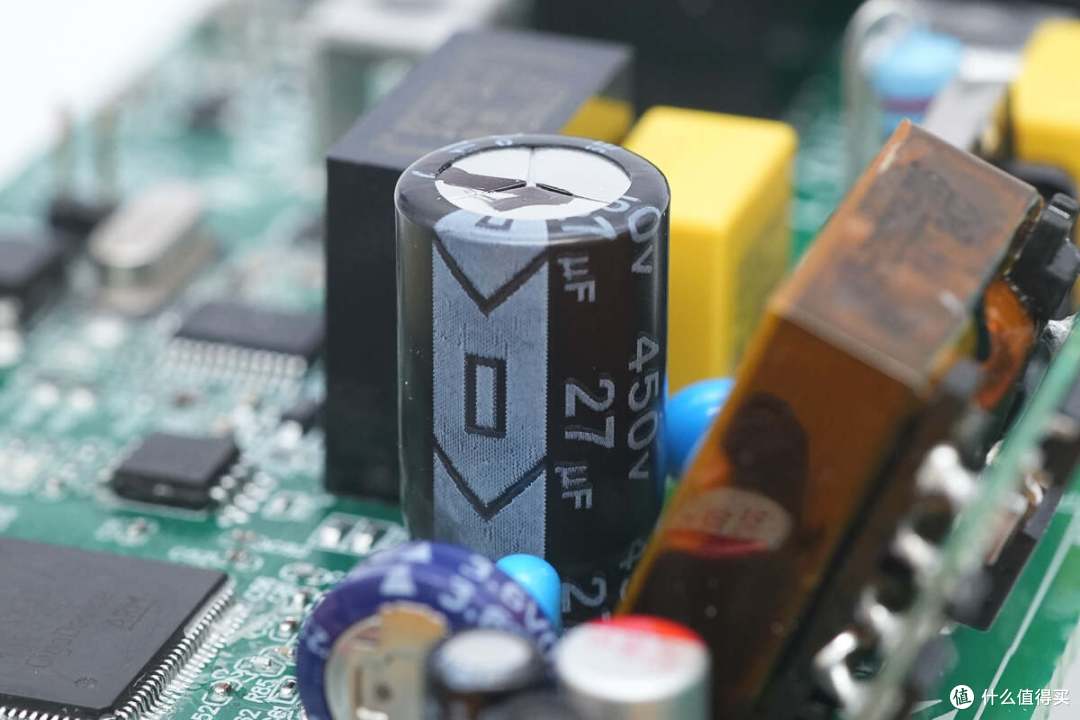

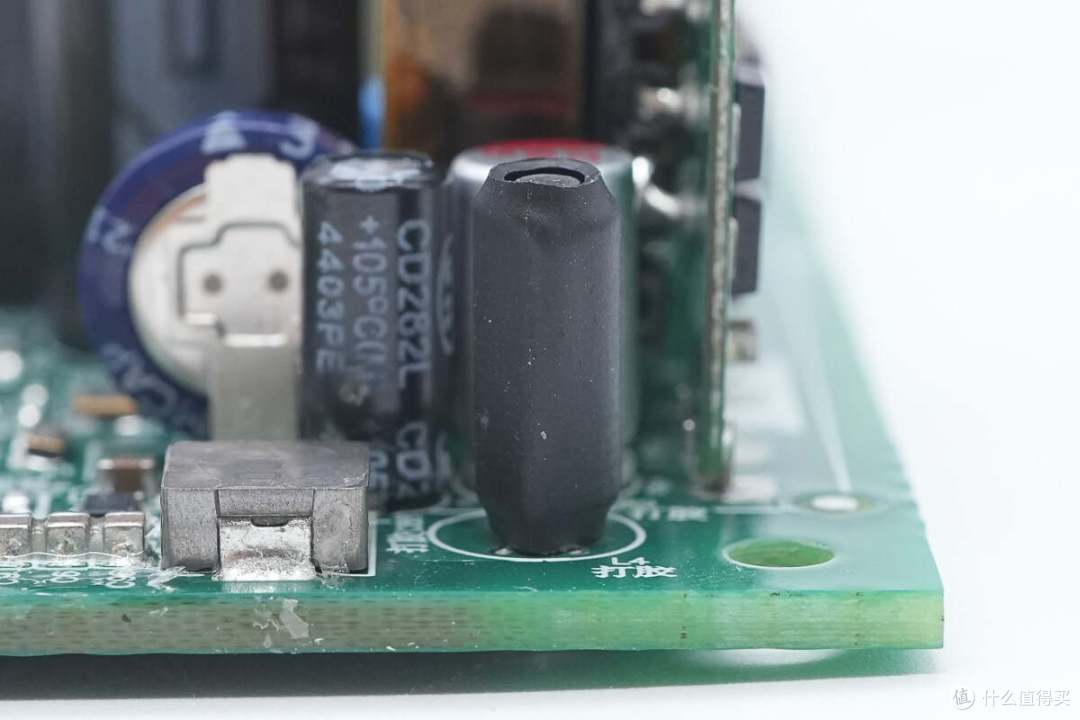

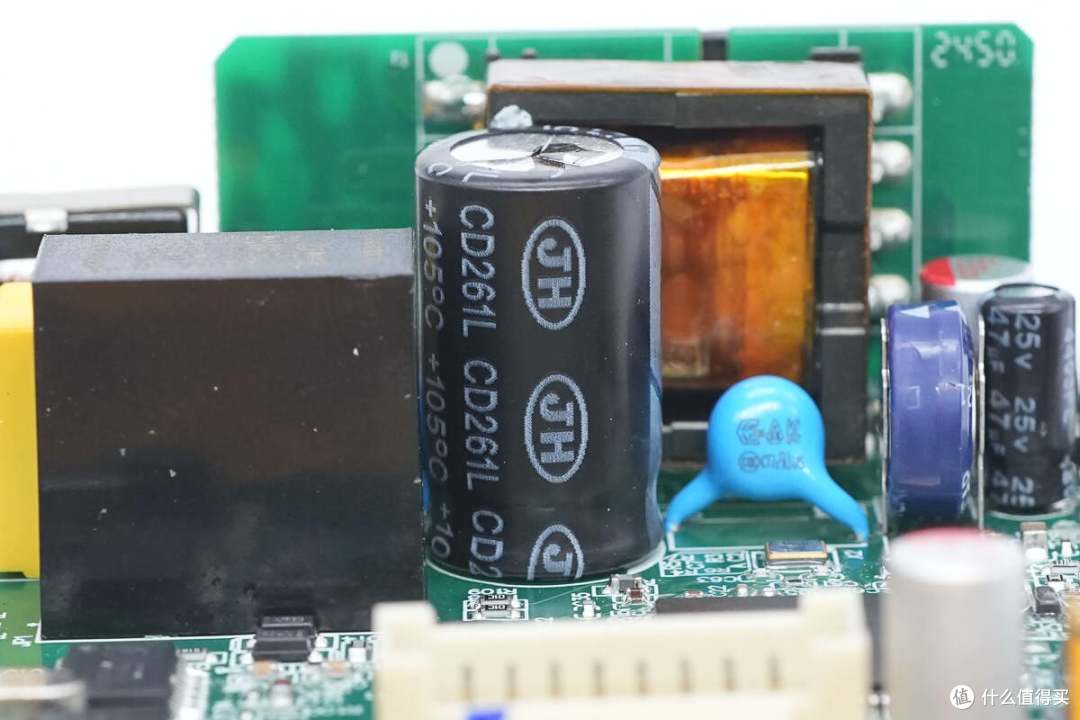

高压滤波电容来自南通江海，为CD261L系列超长寿命电解电容。

电容规格为450V27μF。

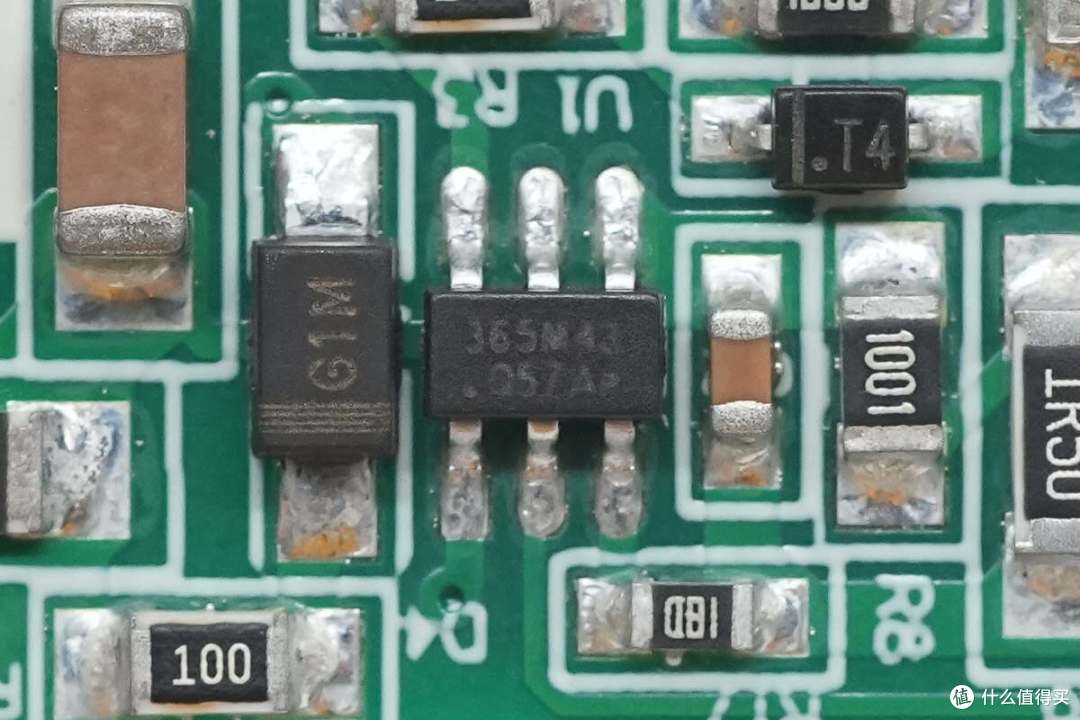

开关电源主控芯片来自昂宝，型号OB2365，是一颗自适应多模式PWM控制器，支持QR/CCM和突发模式，具备全面完善的保护功能，采用SOT23-6封装。

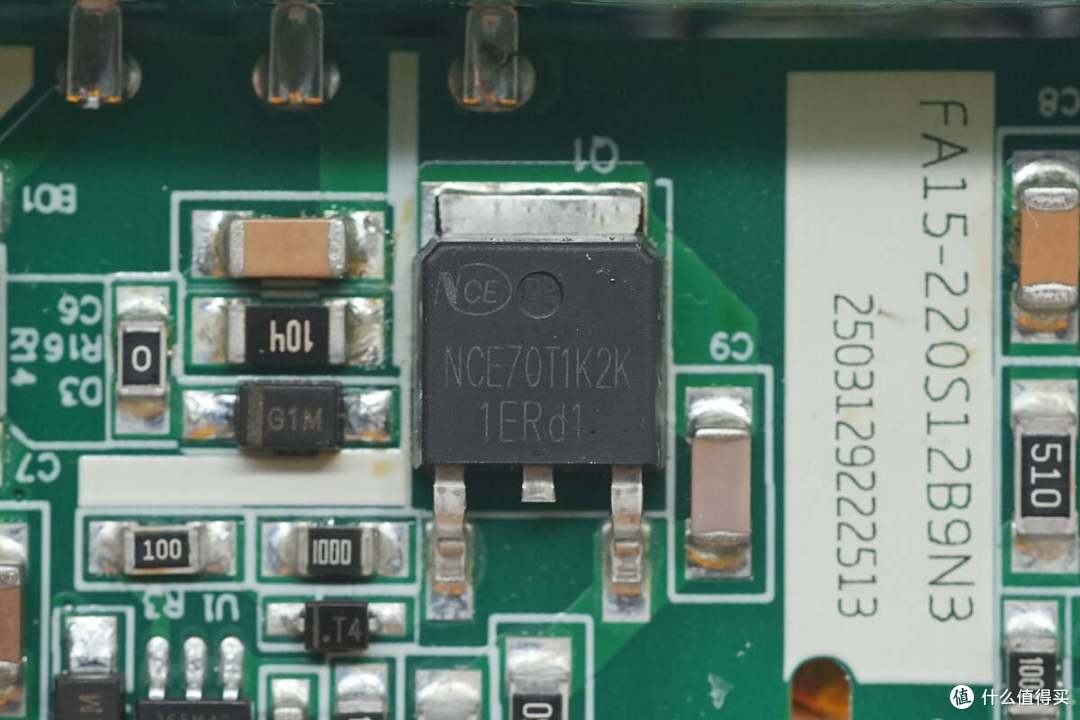

开关管来自新洁能，型号NCE70T1K2K，NMOS，耐压700V，导阻1100mΩ，采用TO-252封装。

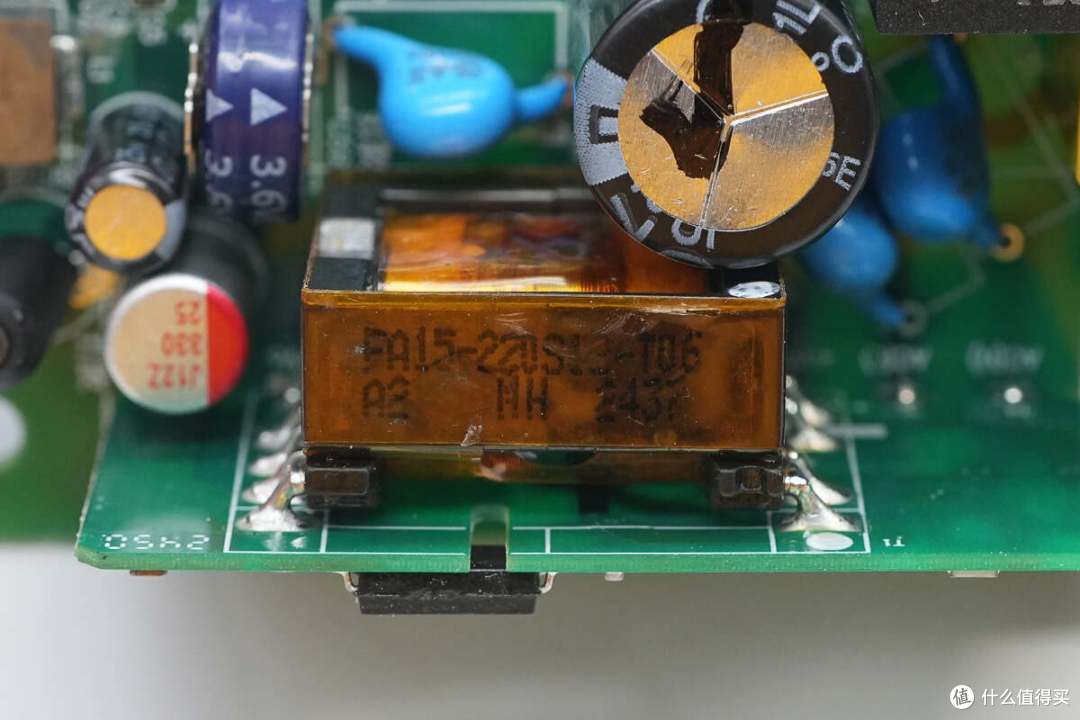

开关变压器采用高温胶带严密缠绕绝缘。

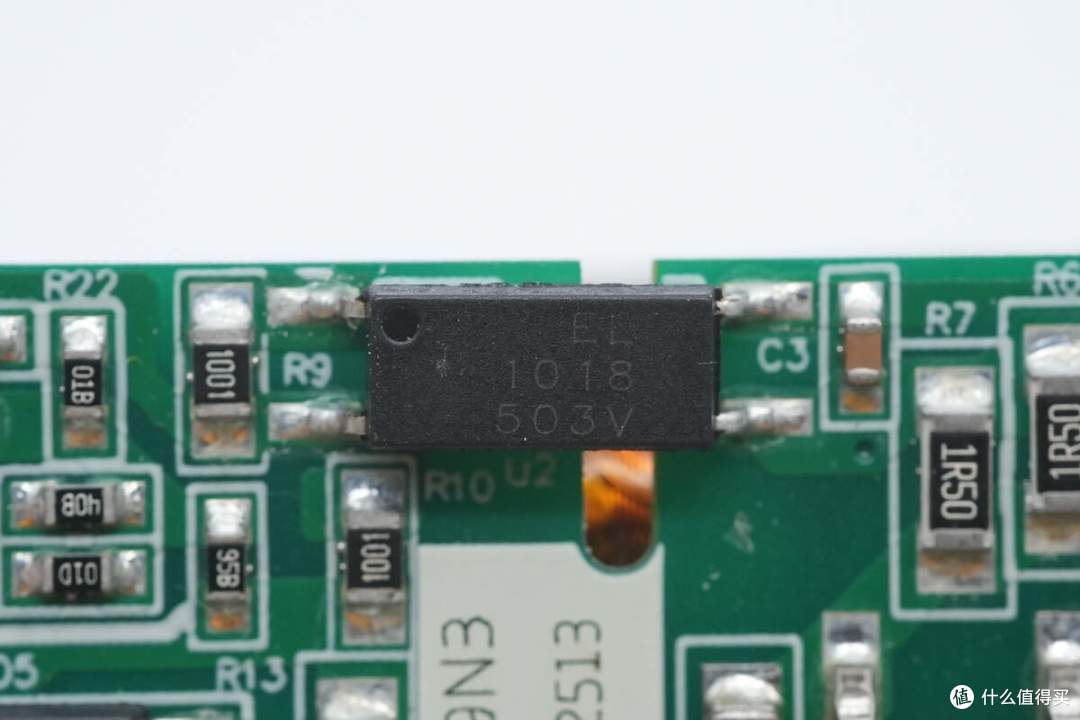

亿光EL1018光耦用于输出电压反馈。

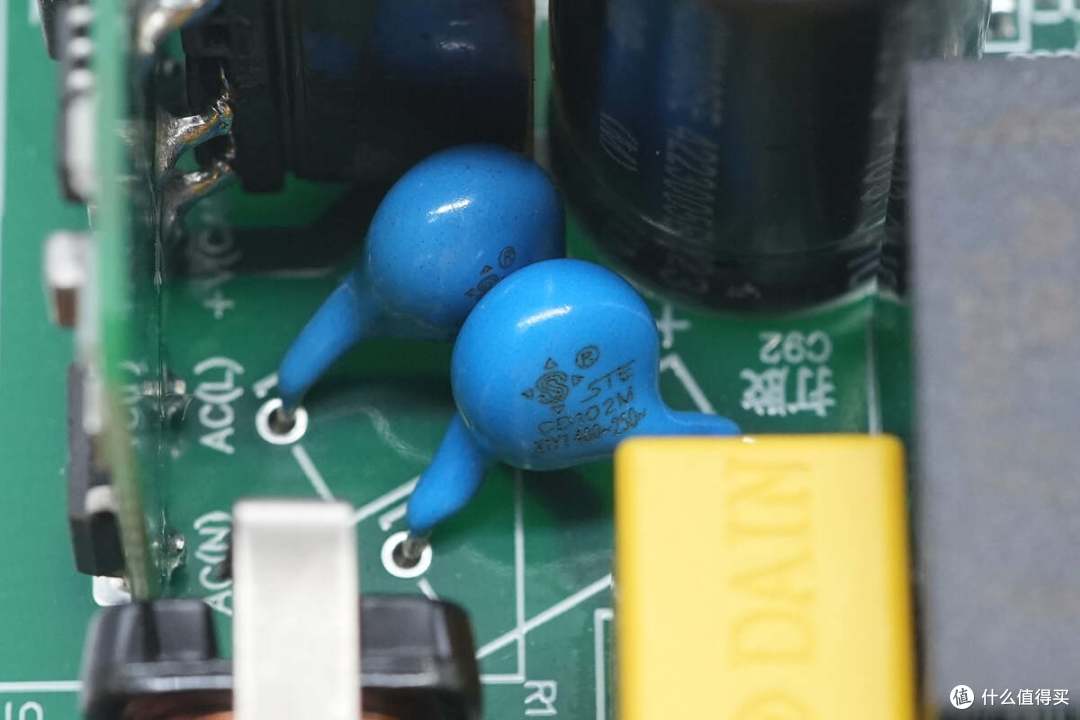

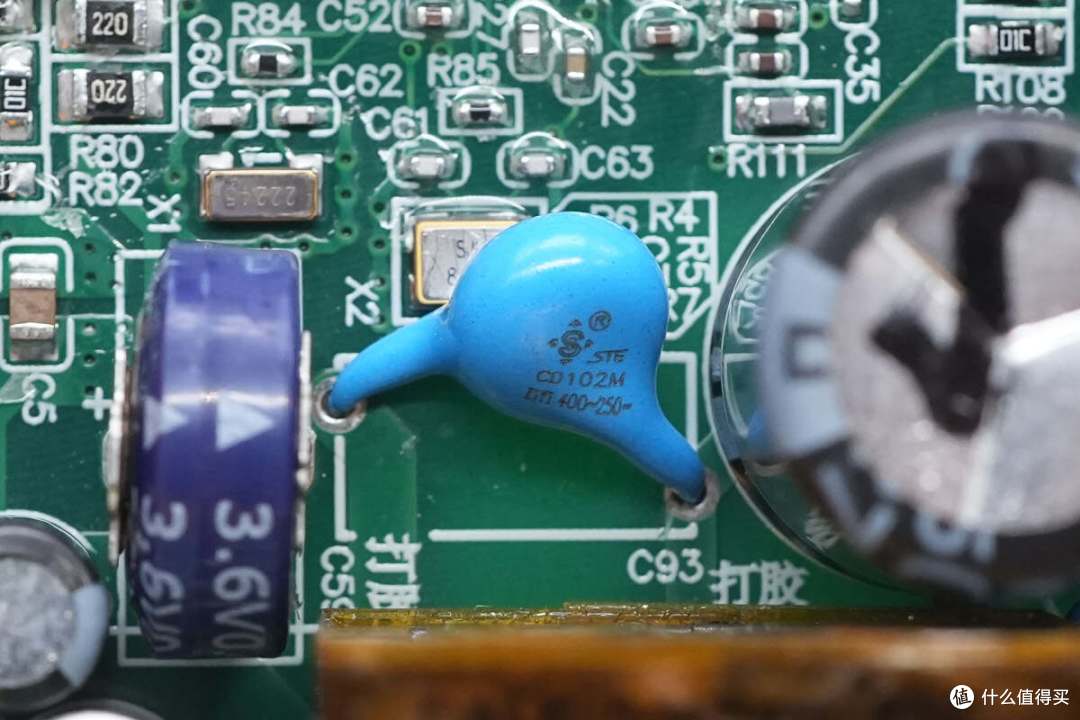

两颗蓝色Y电容来自松田电子，料号CD102M，规格为1000pF。

另一颗蓝色Y电容规格相同。

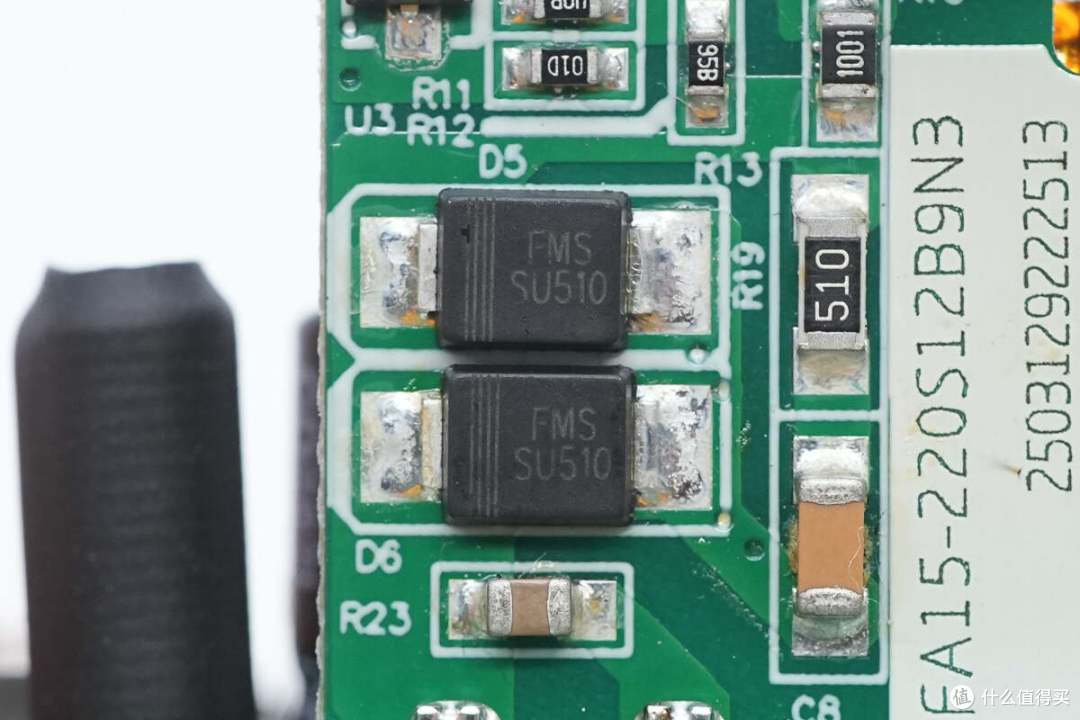

输出整流管来自美丽微，型号FU510，为超低压降肖特基二极管，规格为5A 100V，采用SMAF封装。

滤波固态电容规格为330μF25V。

滤波电感采用热缩管包裹绝缘。

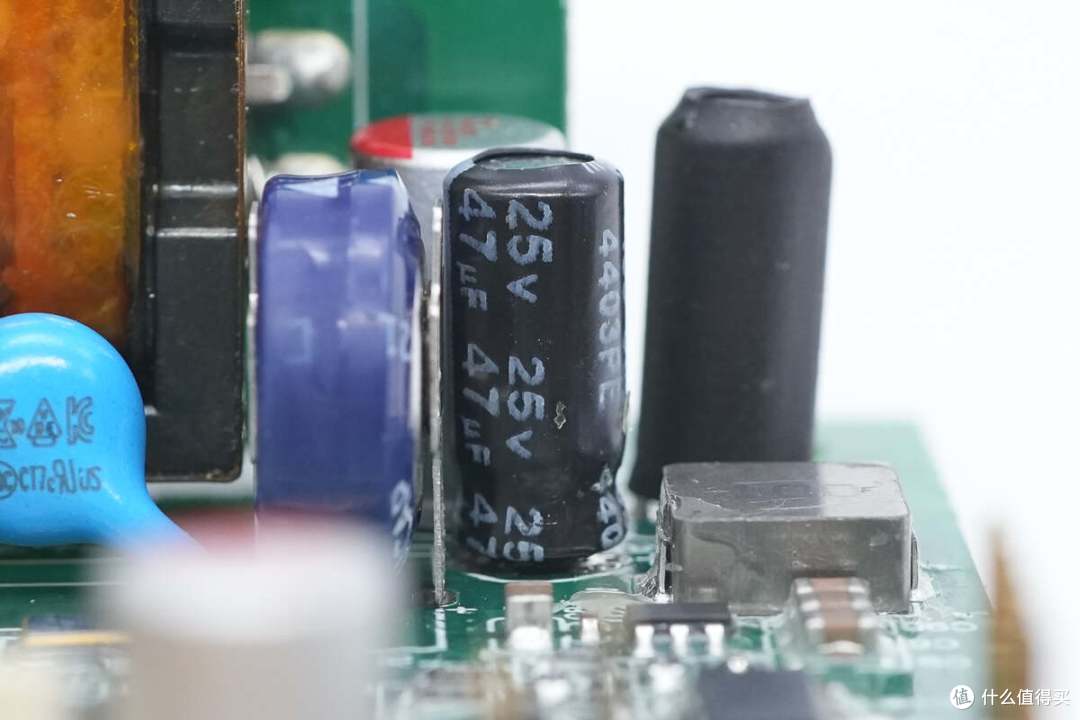

输出滤波电容来自南通江海。

规格为25V47μF。

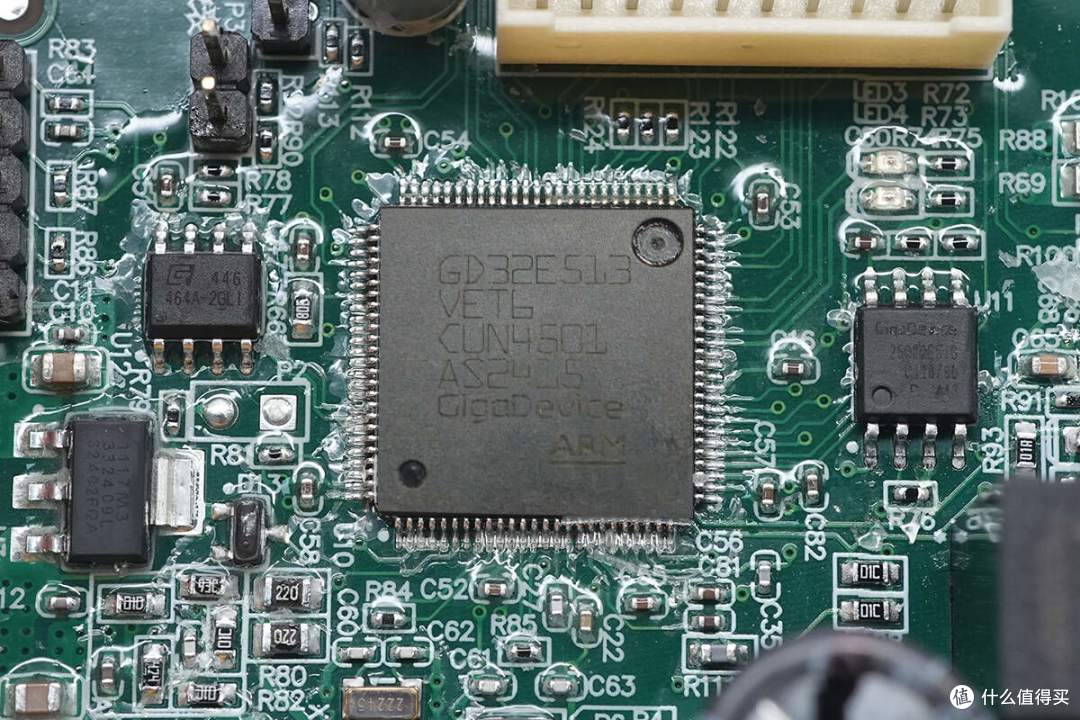

主控MCU来自兆易创新，型号GD32E513VET6，芯片内置Cortex-M33 32位内核，主频为180MHz，芯片内部集成512KB FLASH和128KB SRAM，具备I2C、SPI、I2S、CAN2.0B和USB2.0通信接口，采用LQFP100封装。

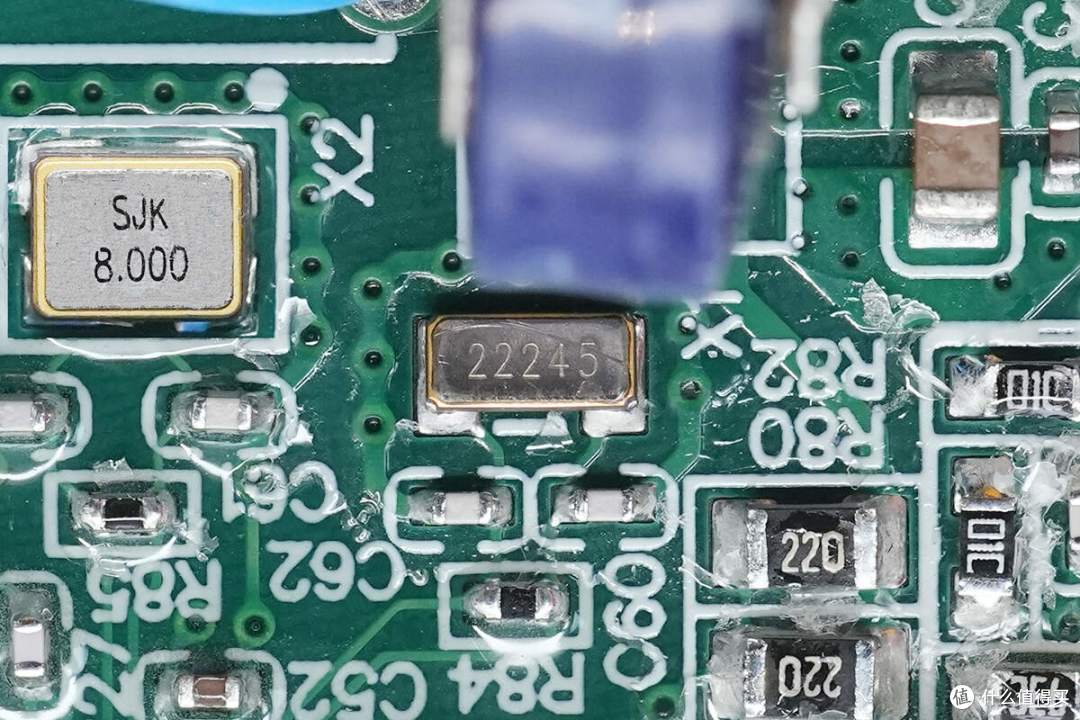

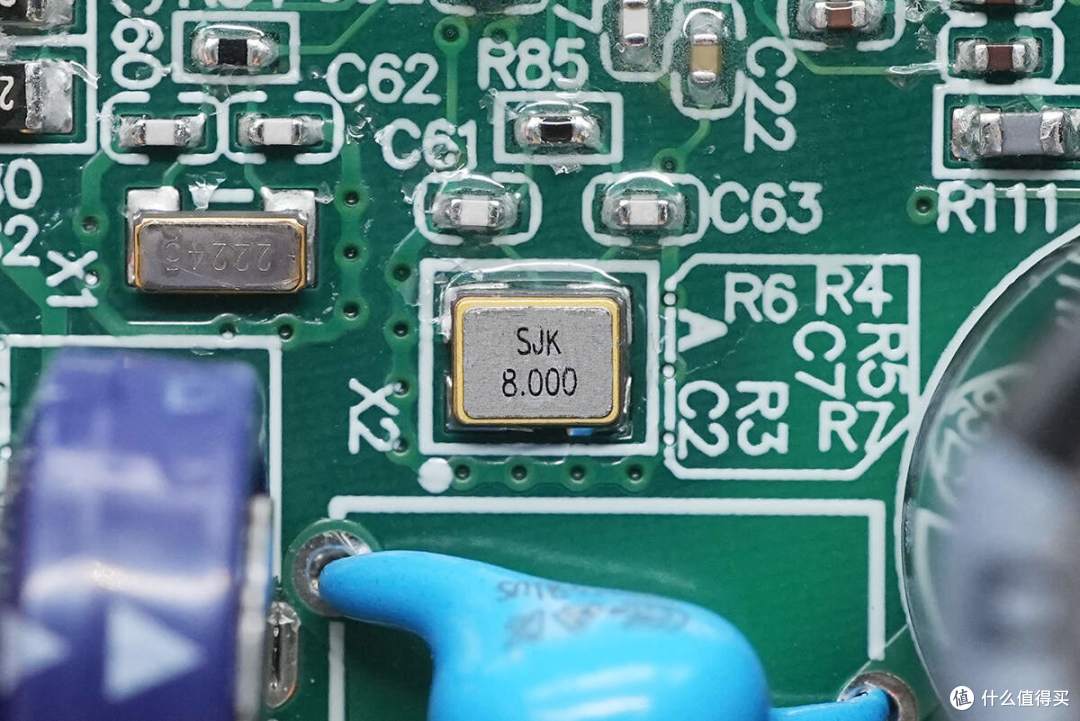

MCU外置8.000MHz贴片时钟晶振特写。

MCU外置32.768KHz贴片时钟晶振特写。

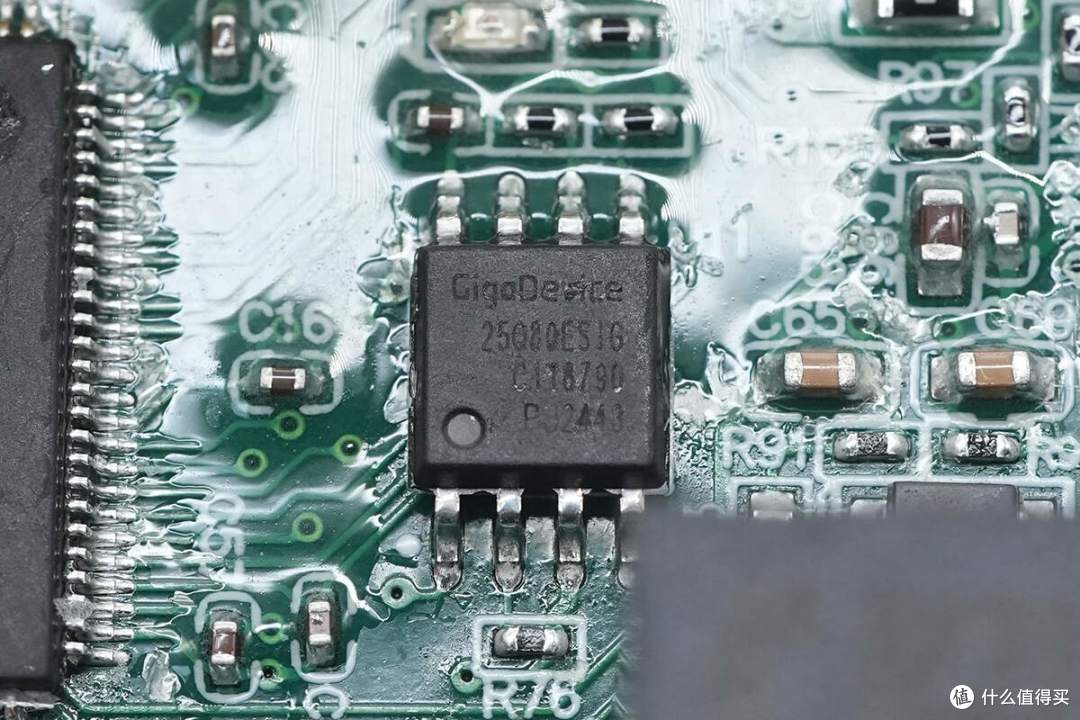

存储器来自兆易创新，型号GD25Q80E，容量为1MB，采用SOP8封装。

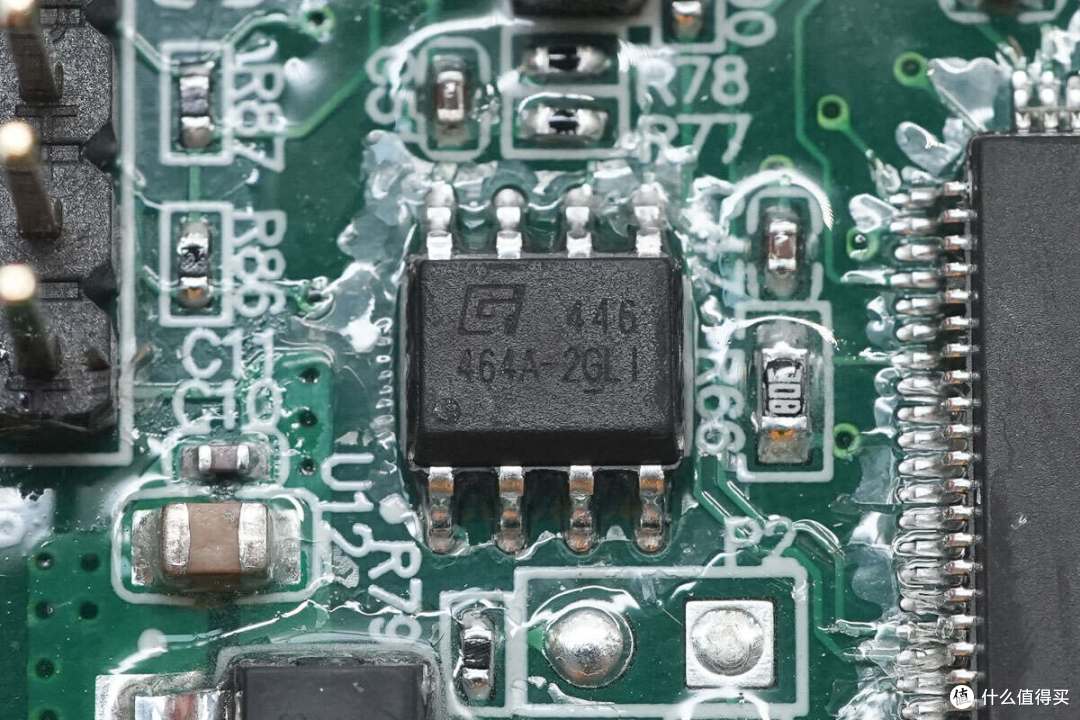

另一颗存储器来自聚辰，型号GT24C64A，容量为8KB，采用SOP8封装。

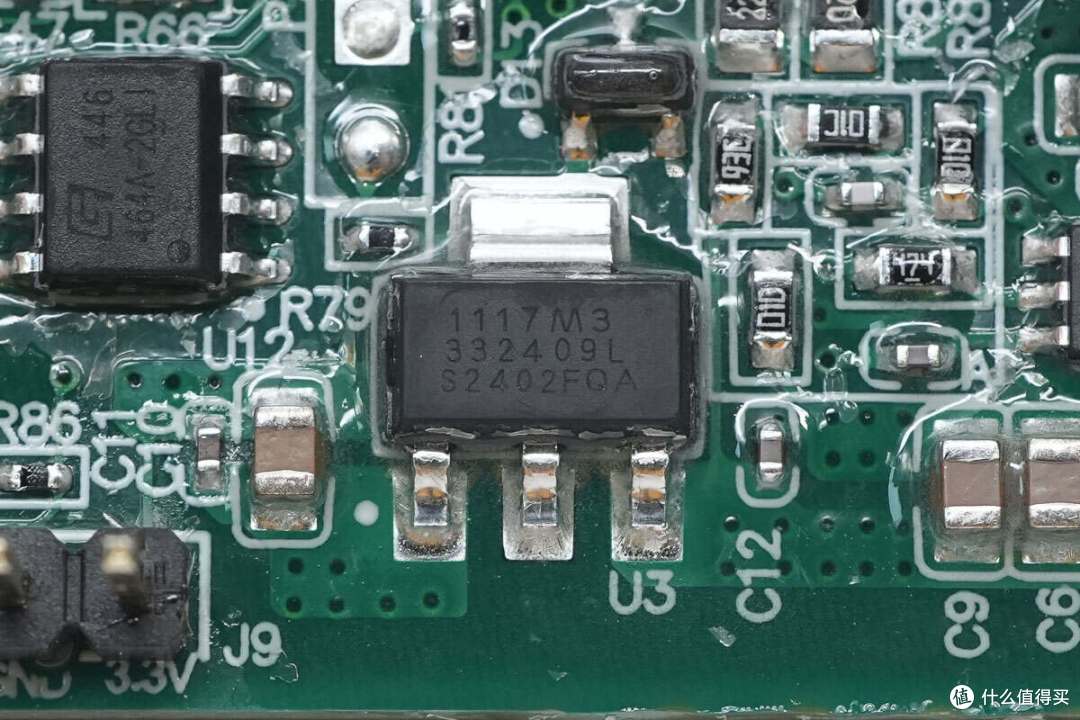

1117稳压芯片用于为MCU供电。

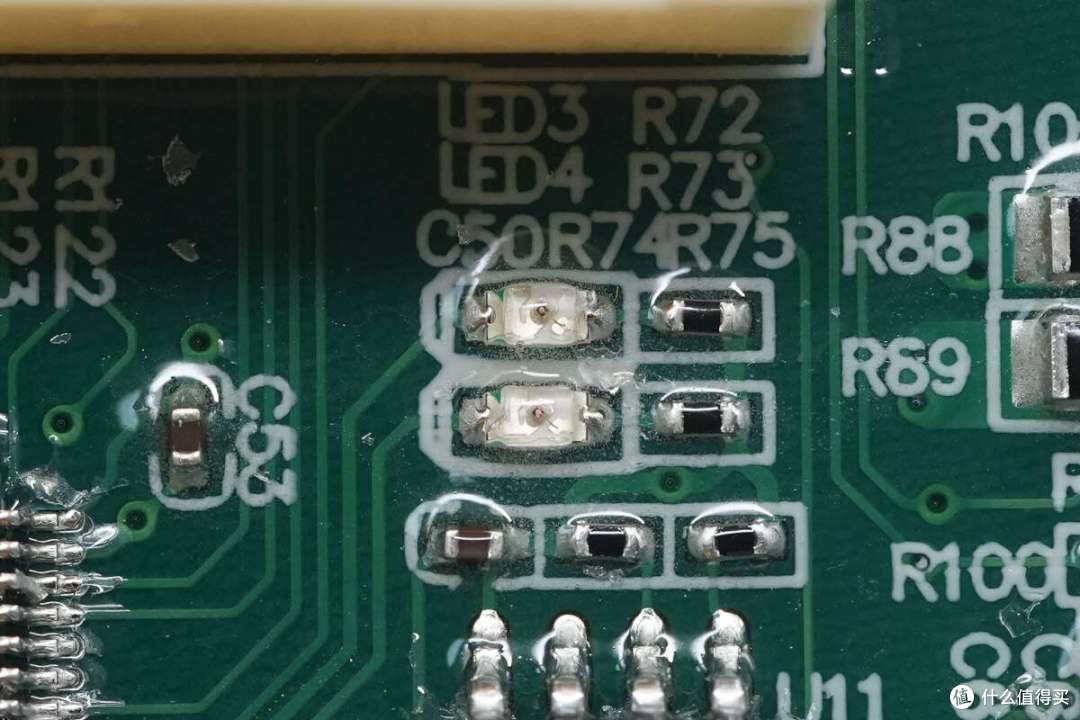

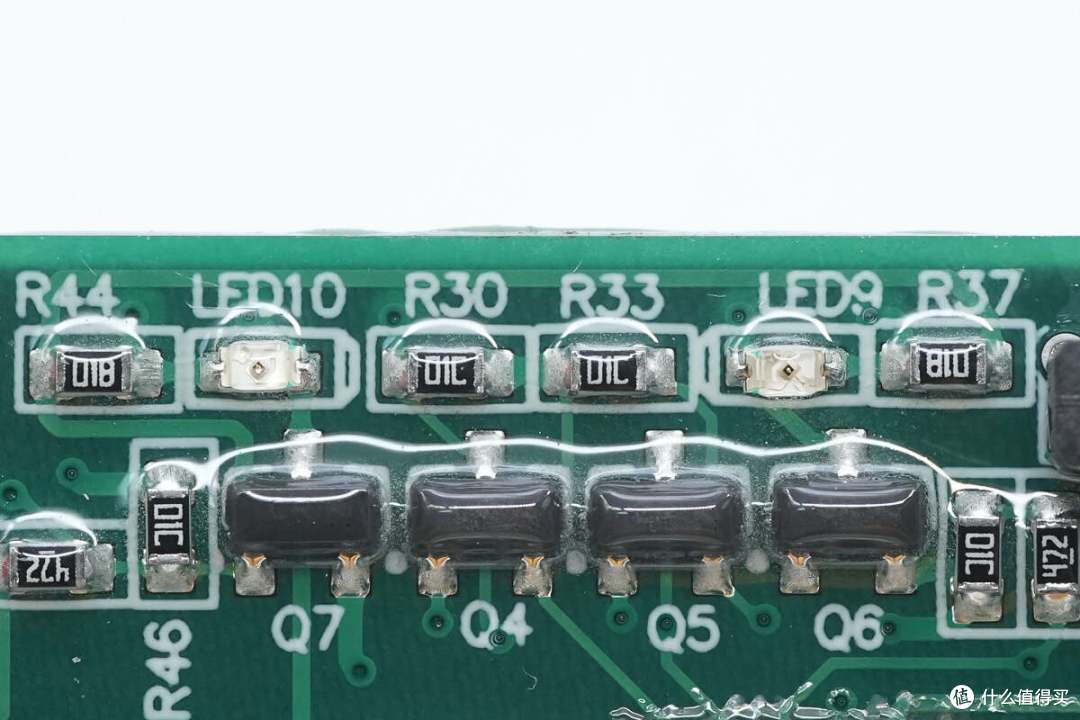

两颗贴片LED用于状态指示。

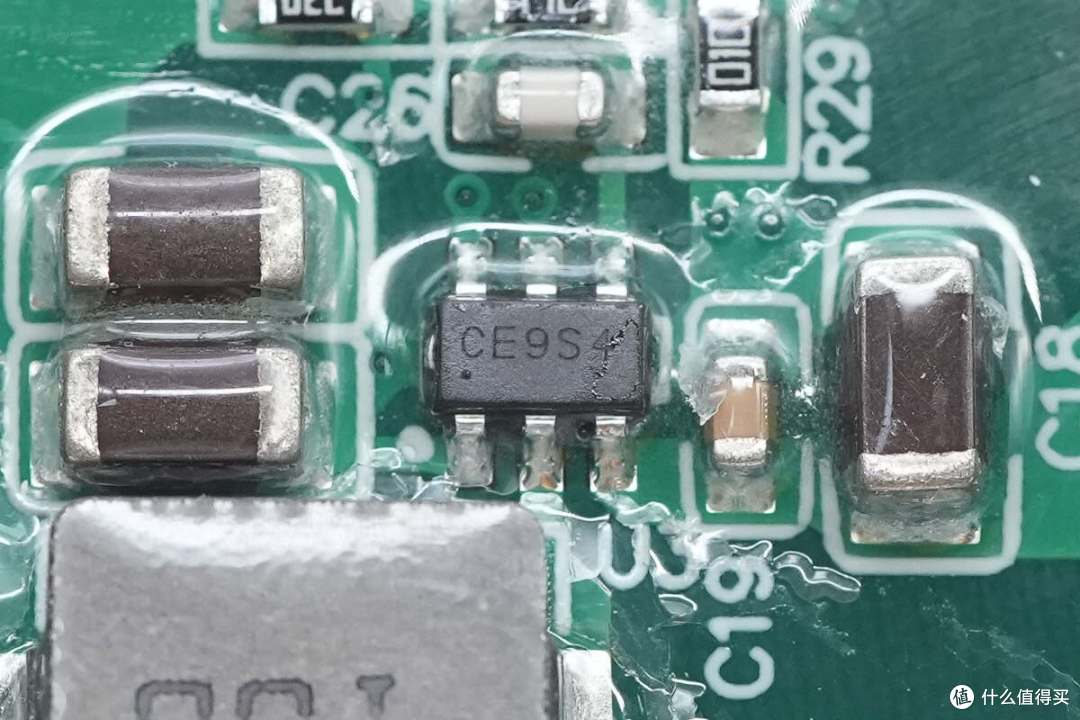

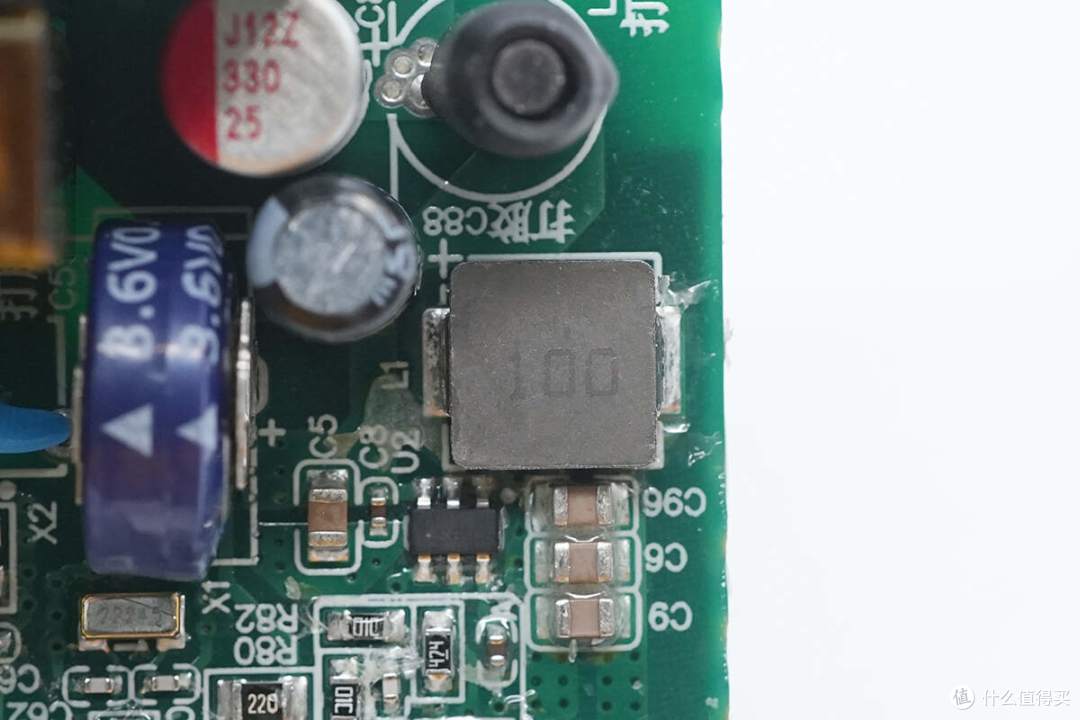

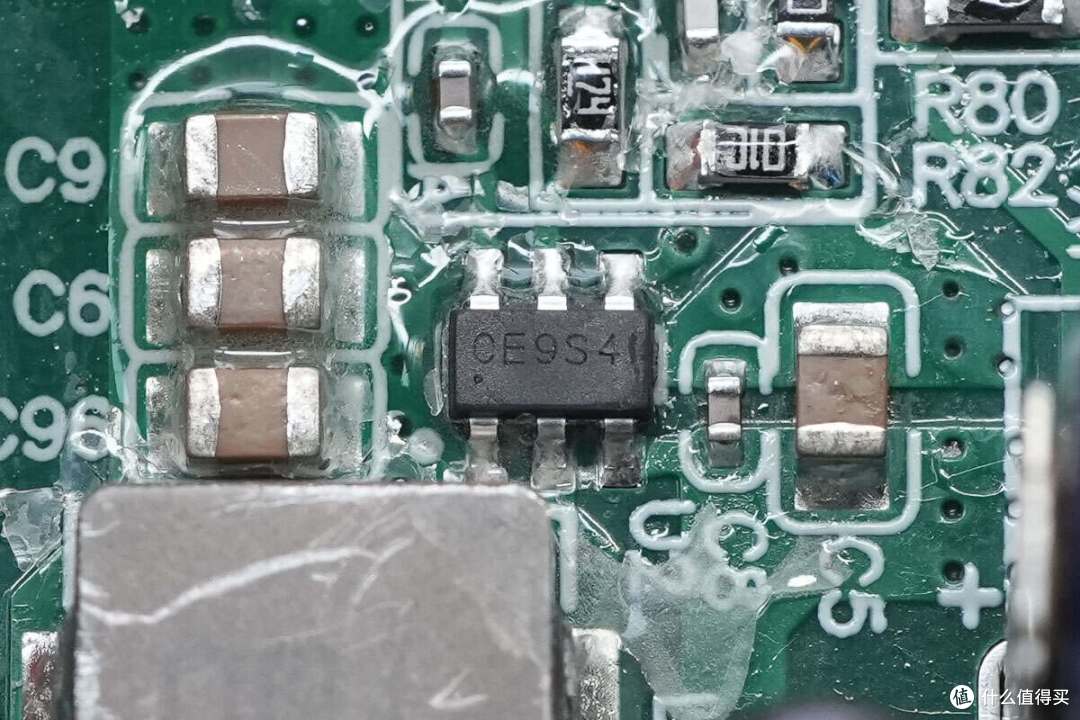

同步降压芯片来自圣邦， 丝印CE9，型号SGM61230，是一颗28V输入电压，3A输出电流的同步降压转换器，芯片内部集成66/36mΩ开关管，具备输出过流保护，输出过压保护和过热保护，采用TSOT-23-6封装。

10μH合金电感特写。

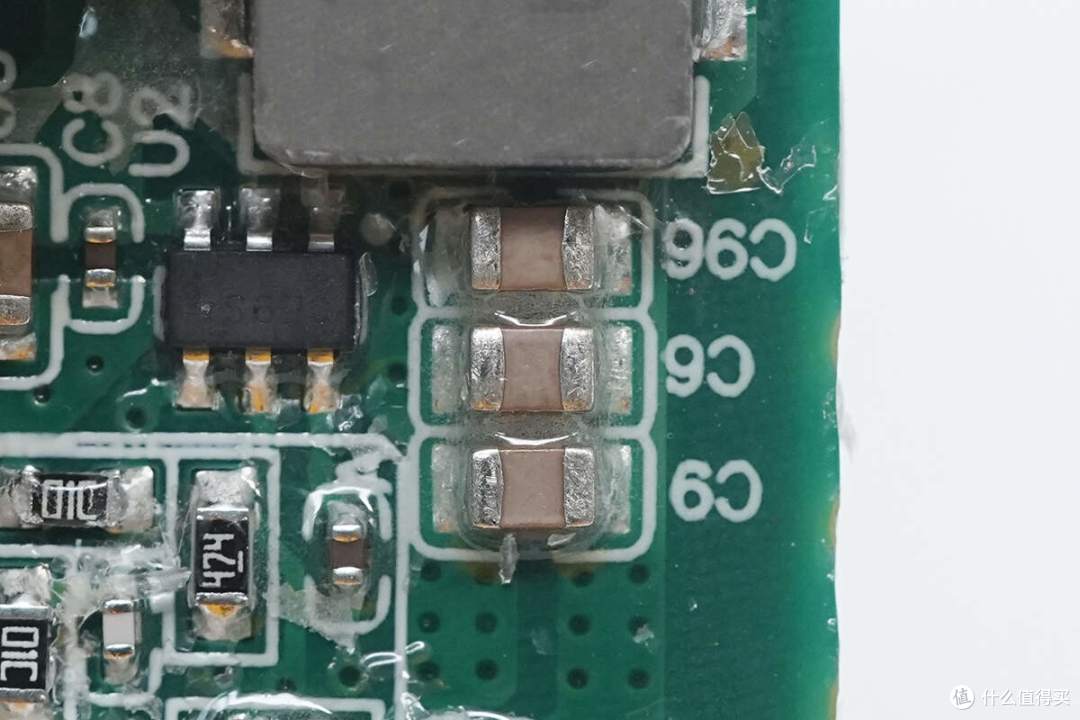

三颗MLCC电容并联用于输出滤波。

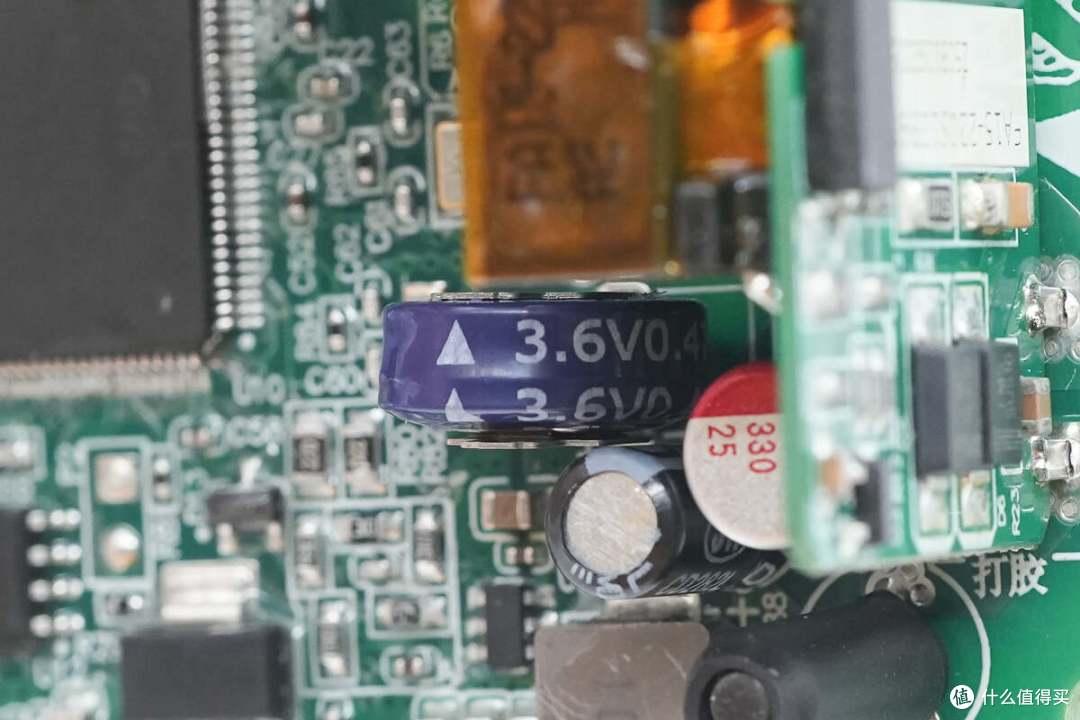

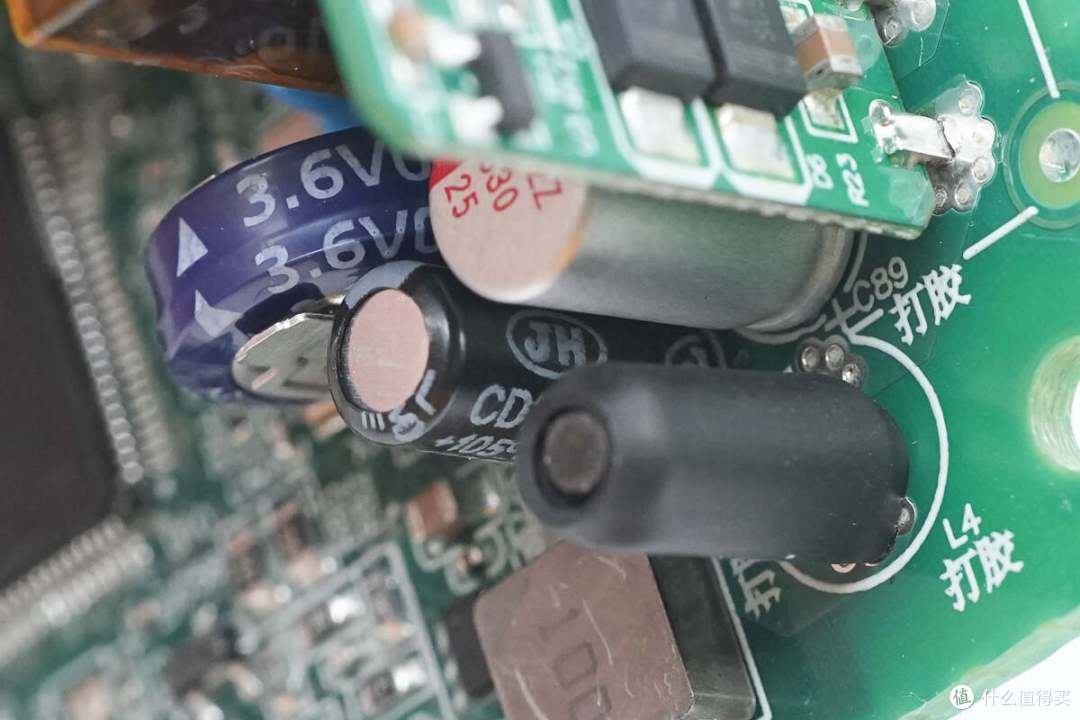

超级电容规格为3.6V0.47F。

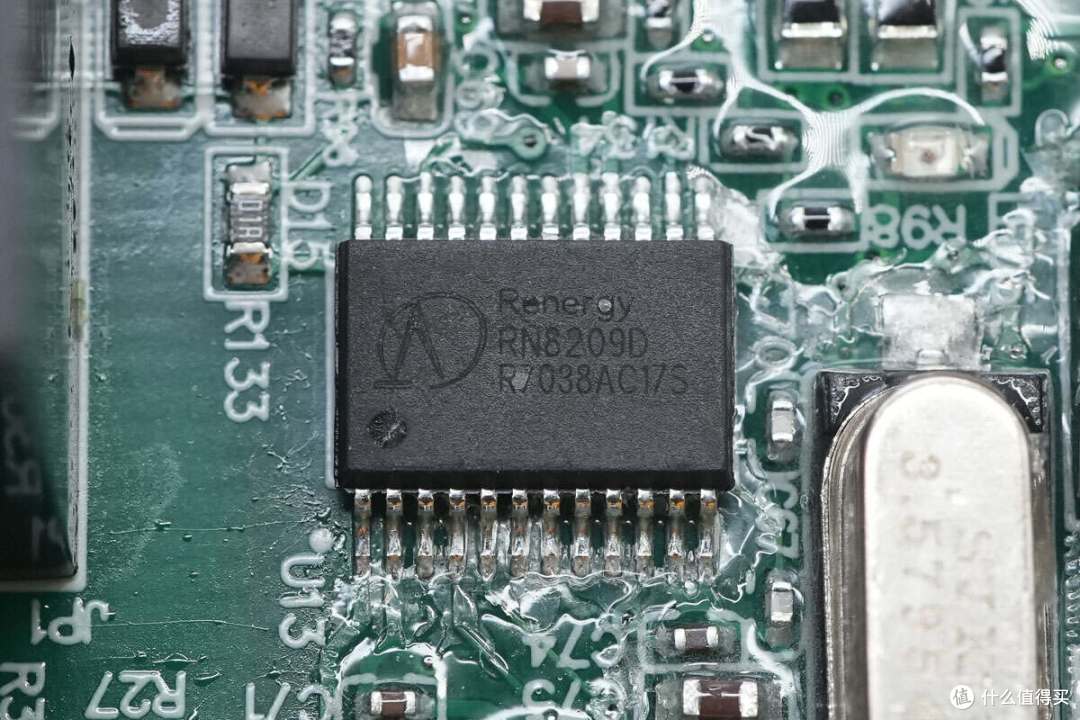

电量计量芯片来自锐能微，型号RN8209D，支持有功电能计量和无功电能计量功能，具备SPI和UART接口用于与MCU通信，采用SSOP24封装。

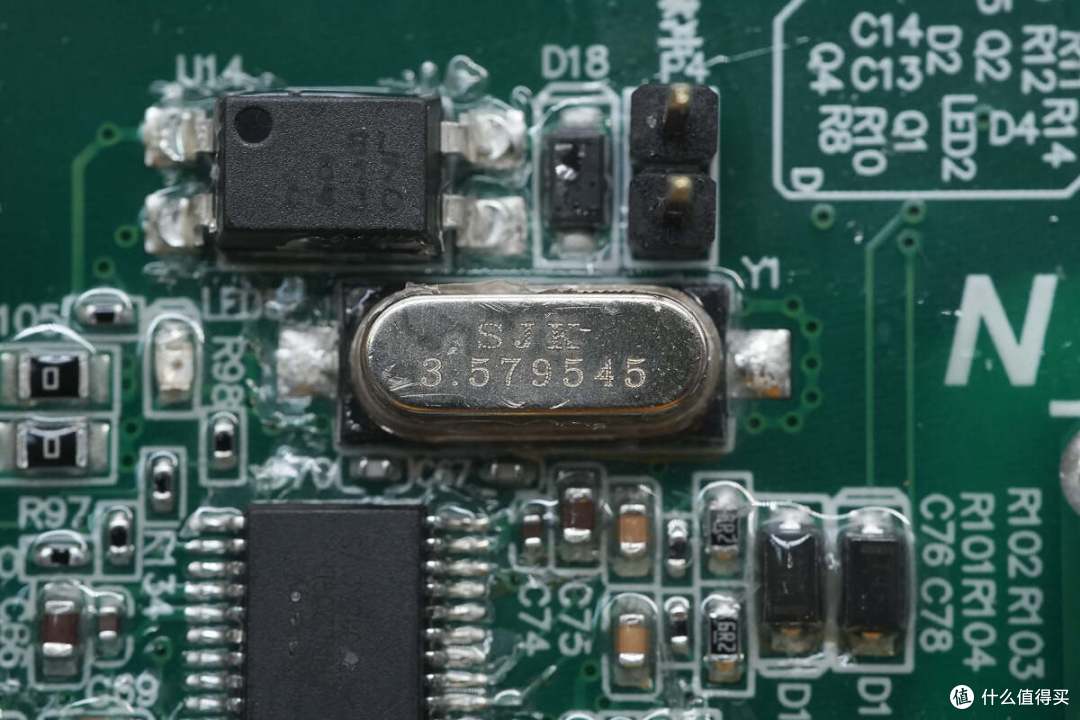

芯片外置3.579545MHz时钟晶振特写。

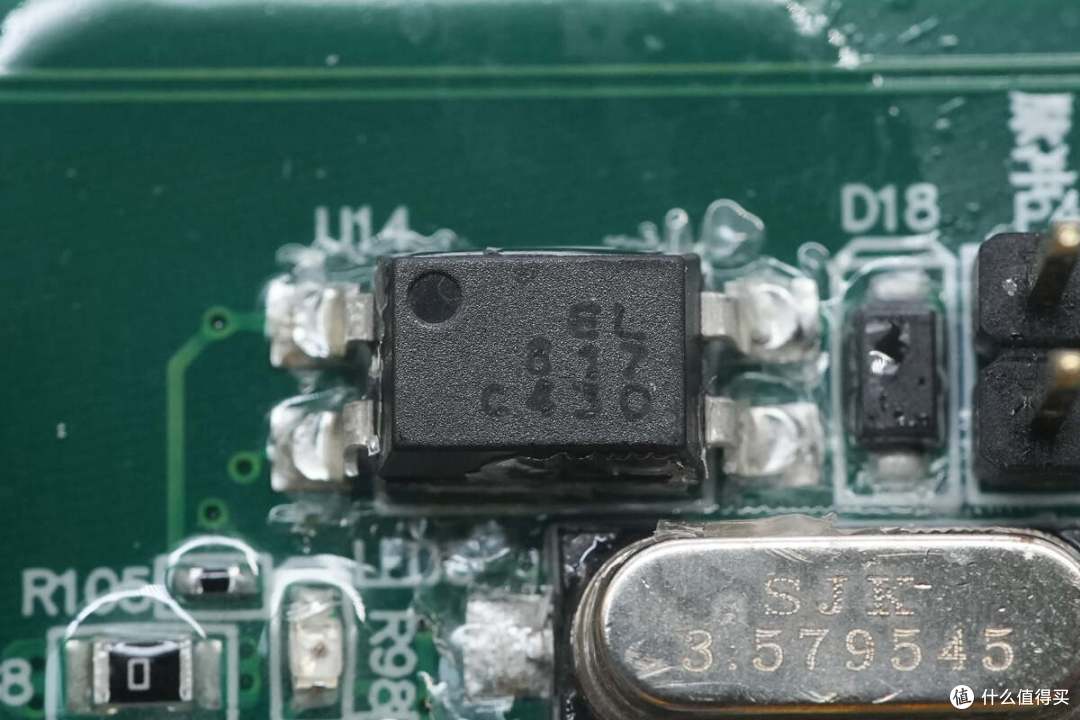

亿光EL817光耦用于脉冲信号输出。

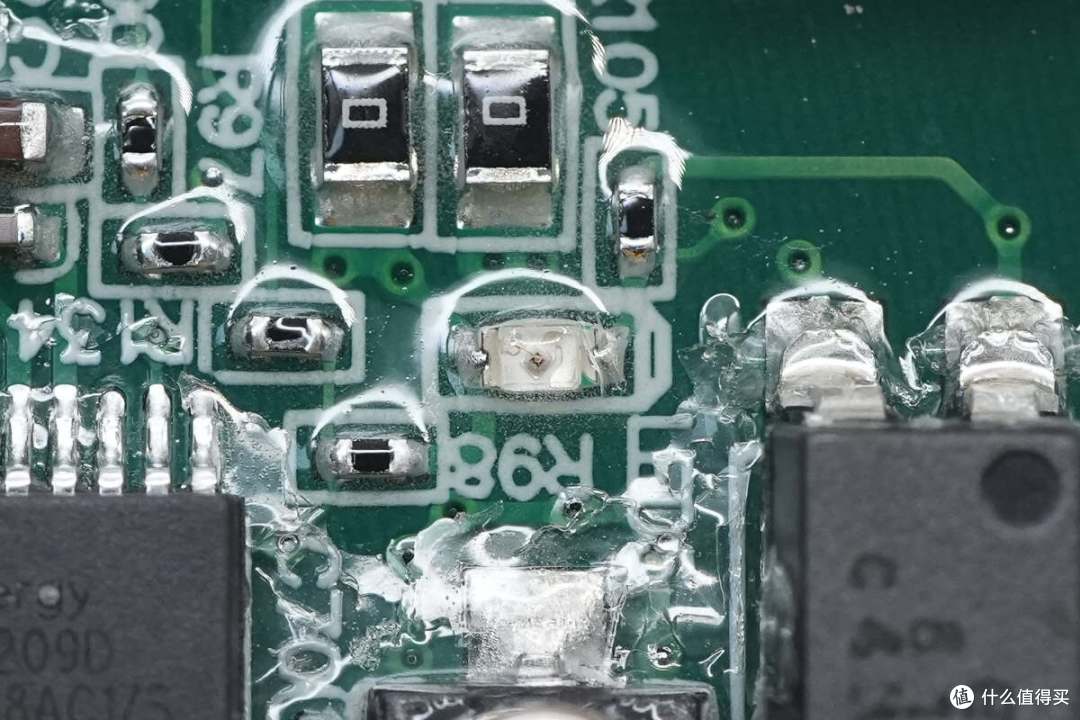

贴片LED用于脉冲信号指示。

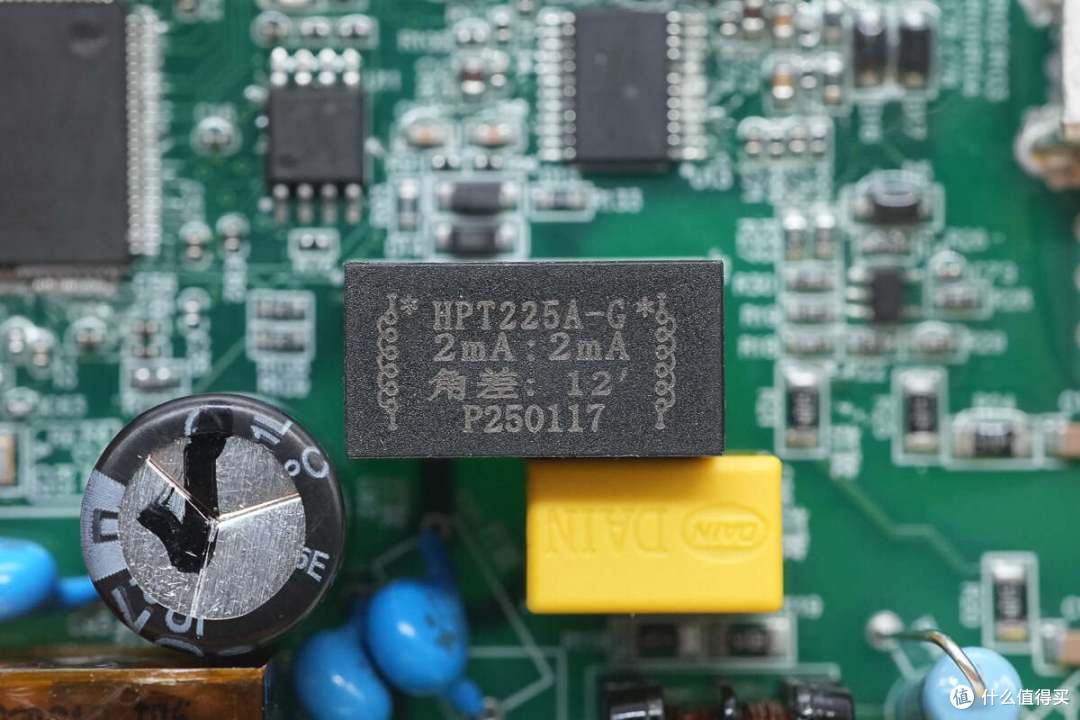

电压互感器来自霍远科技，型号HPT225A-G，为精密电流型电压互感器，用于充电桩交流输入电压检测。

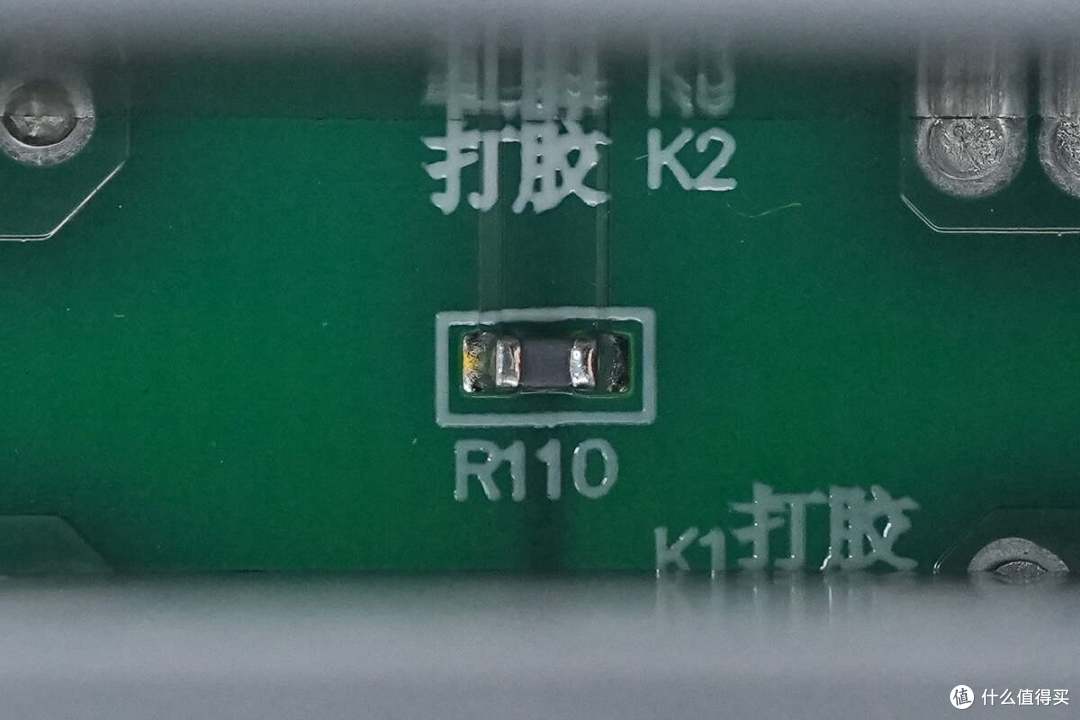

与电压互感器串联的电阻特写。

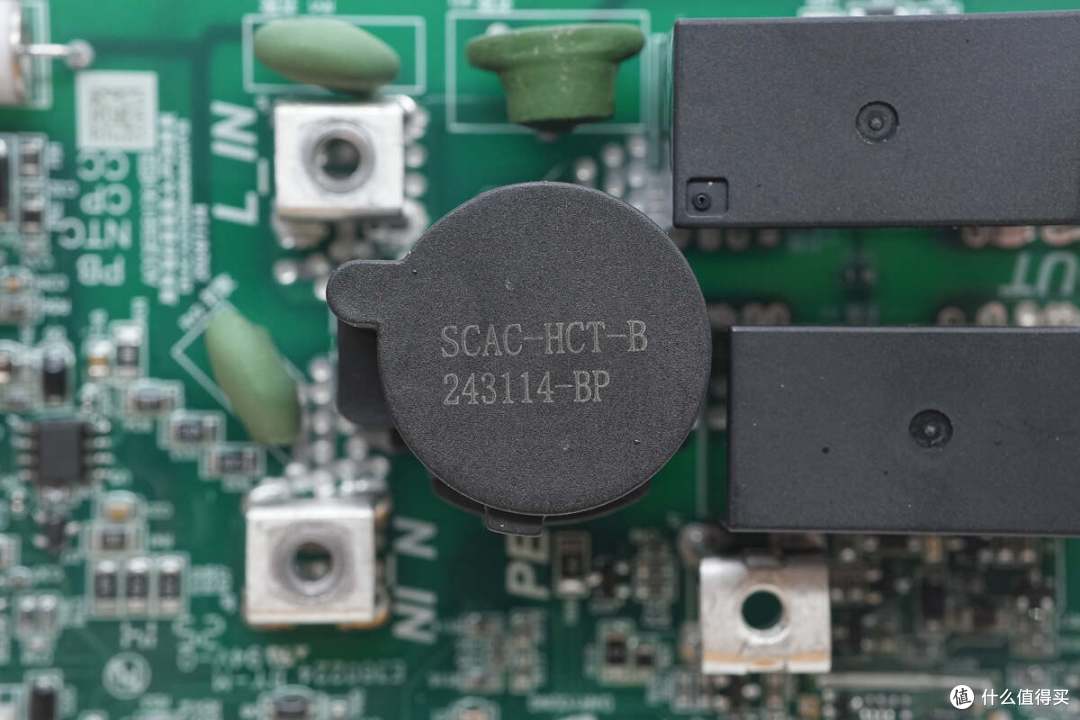

一体式电流互感器丝印SCAC-HCT-B，用于充电电流和漏电电流检测。

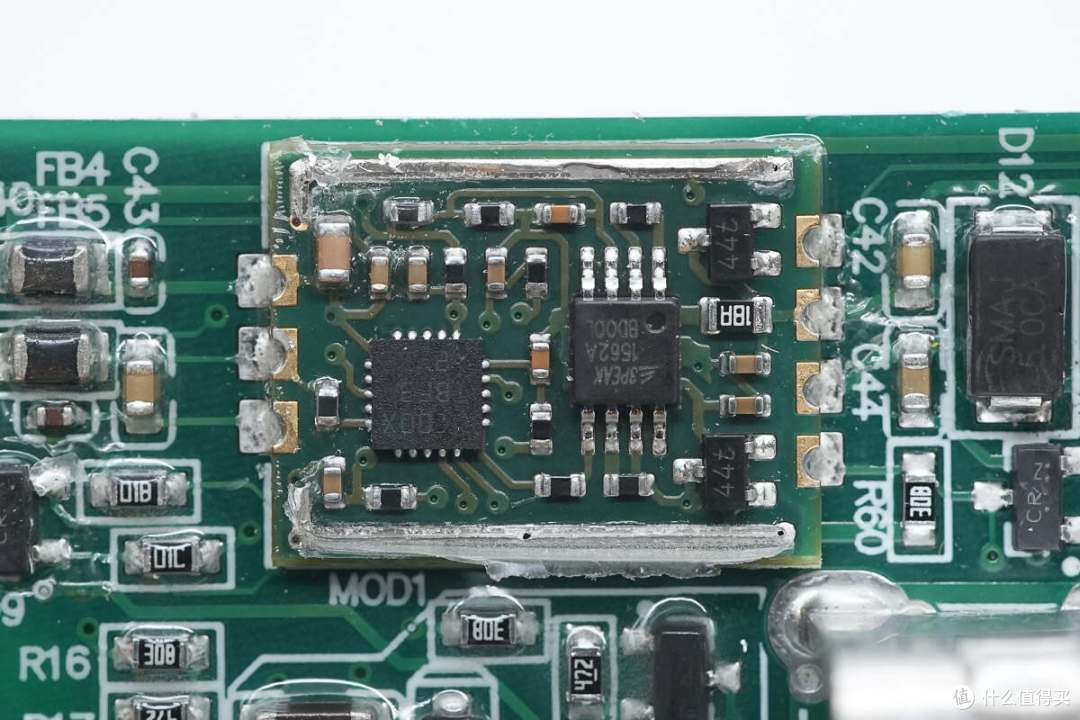

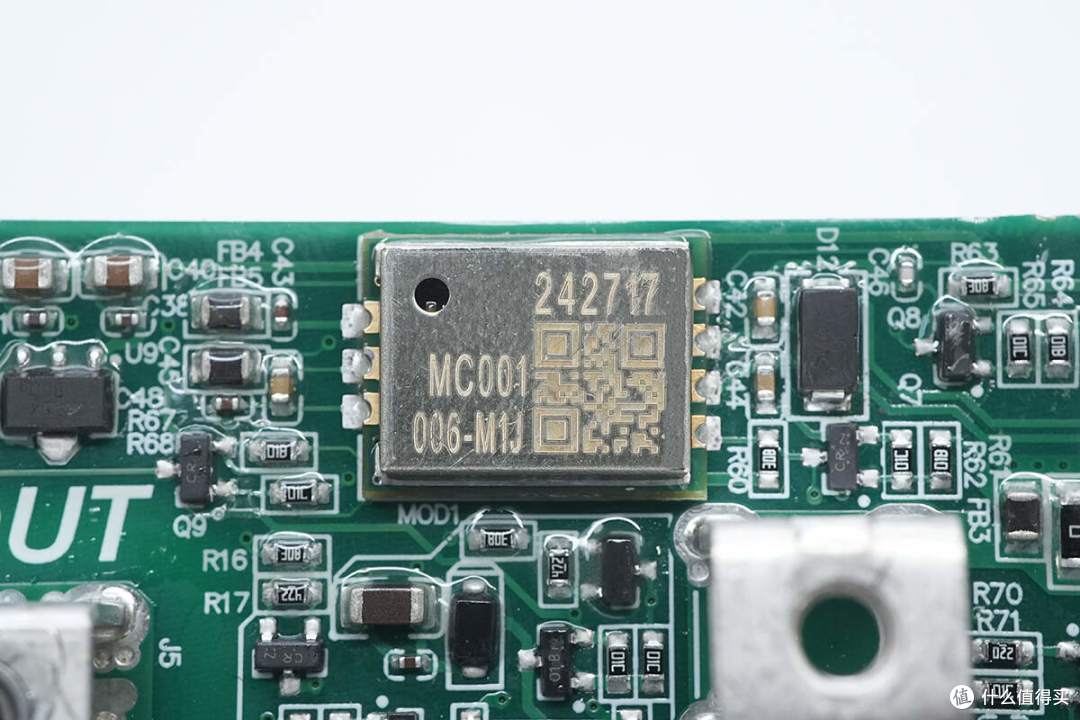

漏电保护模块型号MC001 006-M1J。

模块内置两颗芯片。

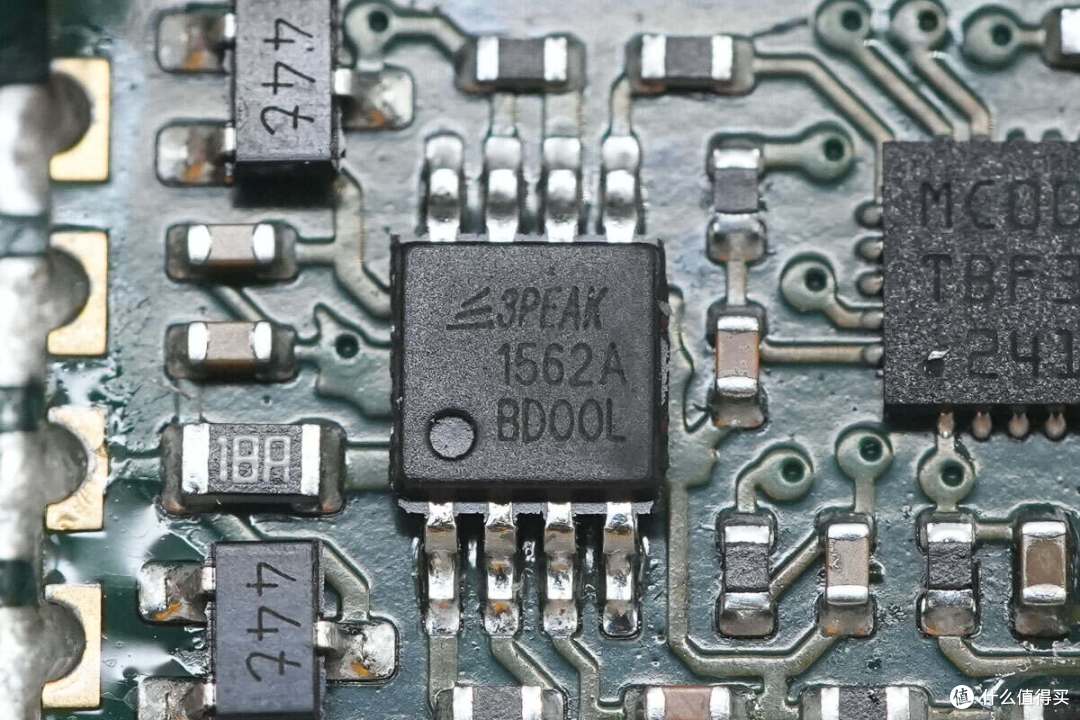

运放芯片来自思瑞浦，型号TP1562A，是一颗支持轨对轨输入输出的双运放，支持-40~125℃工作温度，采用MSOP8封装。

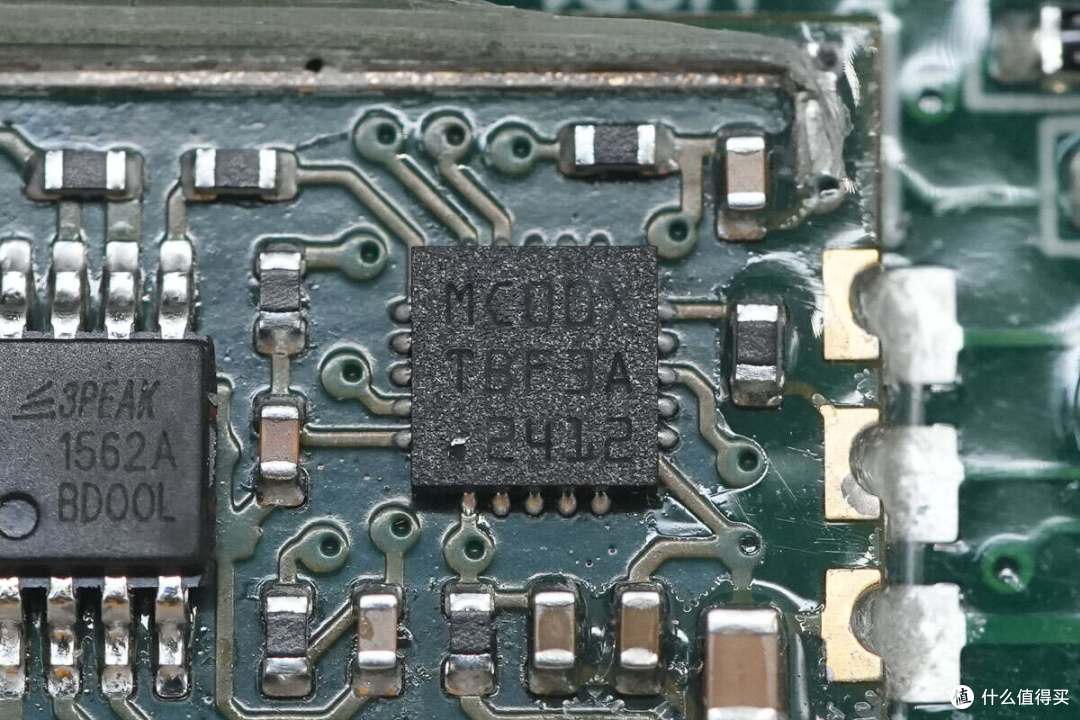

模块内置一颗丝印MC00XTFB3A的芯片。

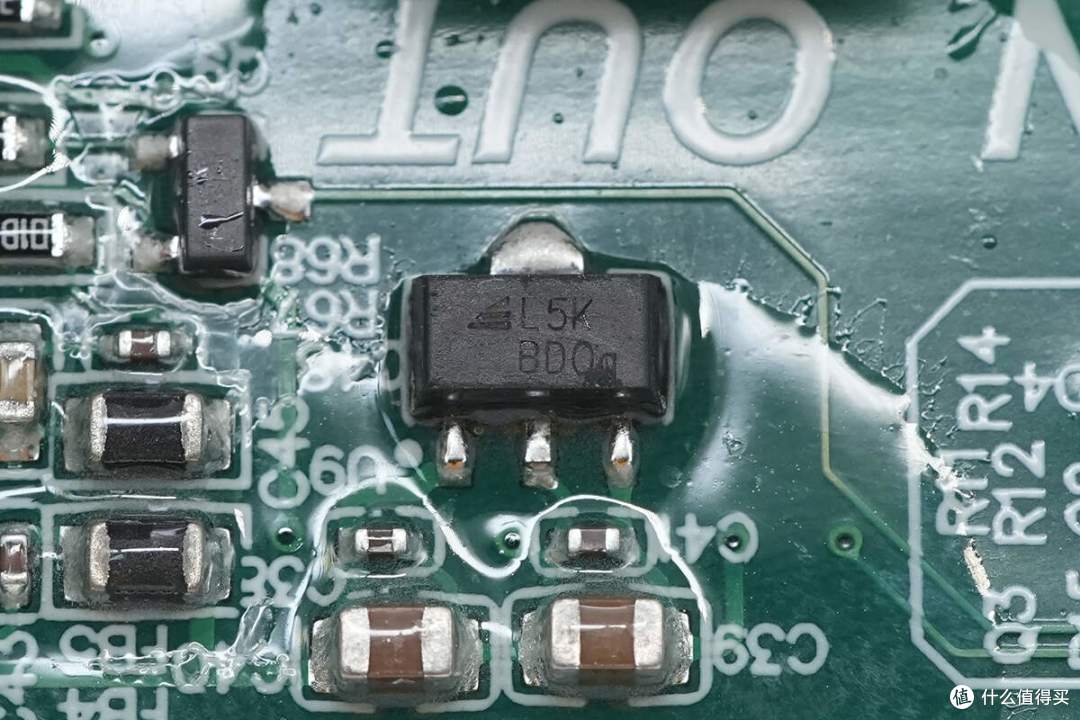

为模块供电的稳压芯片来自思瑞浦，丝印L5K，型号TPL820F20，支持42V输入电压，输出电压为5V，输出电流200mA，采用SOT89封装。

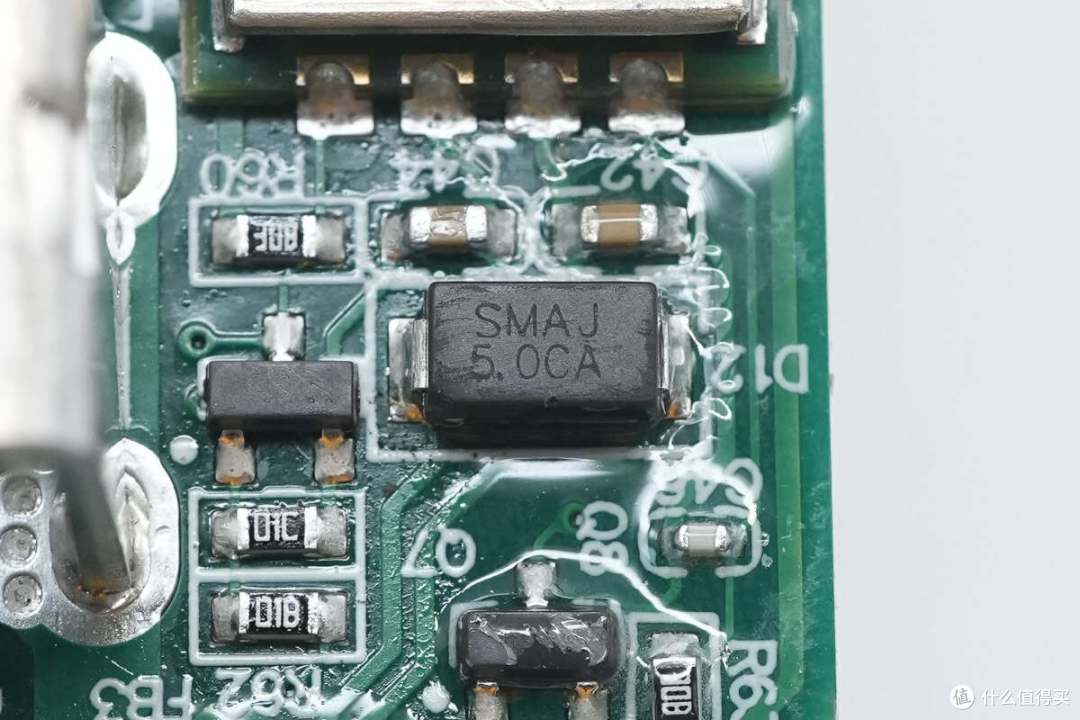

模块输入端设有TVS进行过压保护，型号SMAJ5.0CA，工作电压为5V。

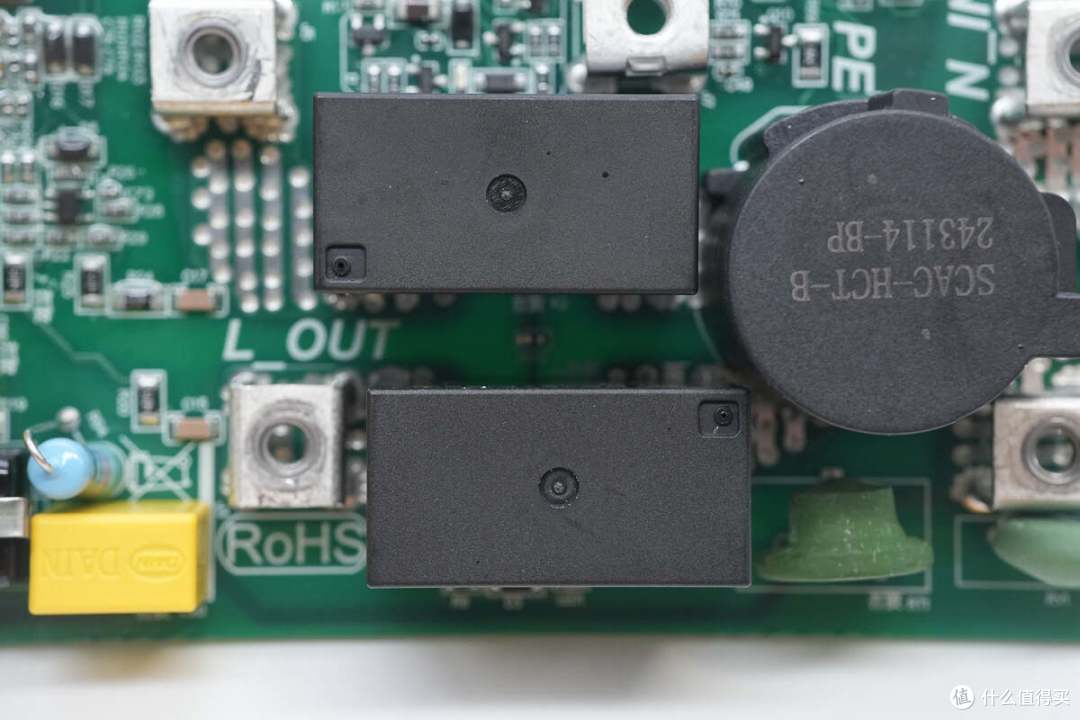

在两颗继电器之间设有NTC热敏电阻。

NTC热敏电阻特写，用于继电器温度保护功能。

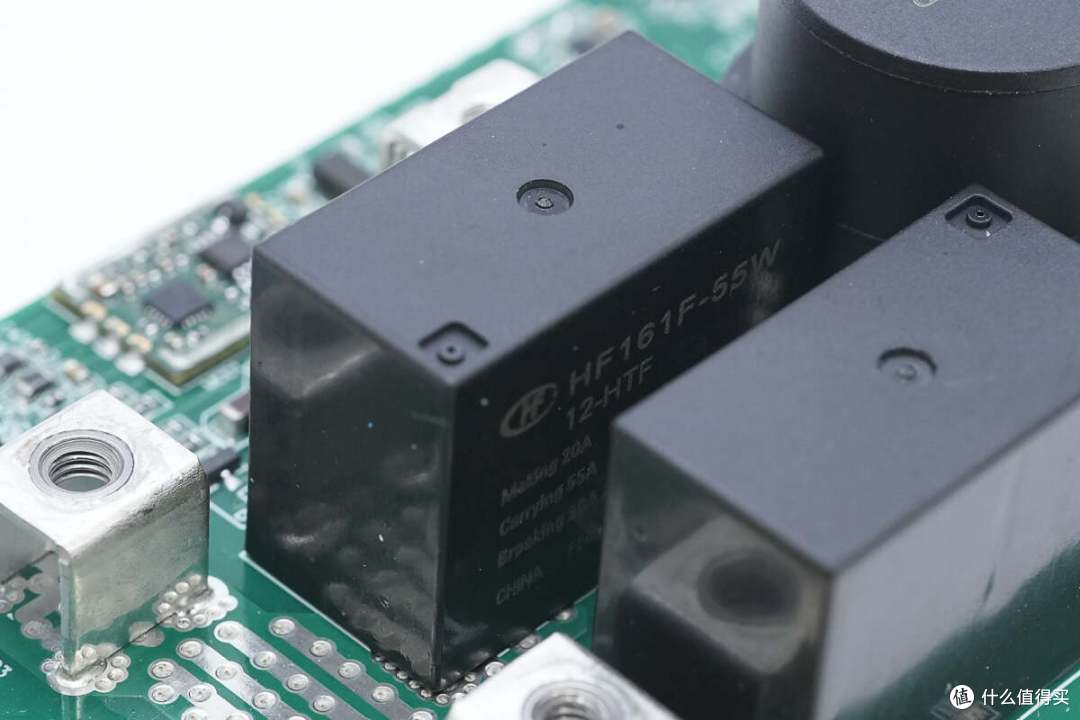

用于控制充电输出的继电器来自宏发，型号HF161F-55W/12-HTF，为小型大功率继电器，内置一组常开触点，负载能力为55A 277VAC，线圈电压为12V。

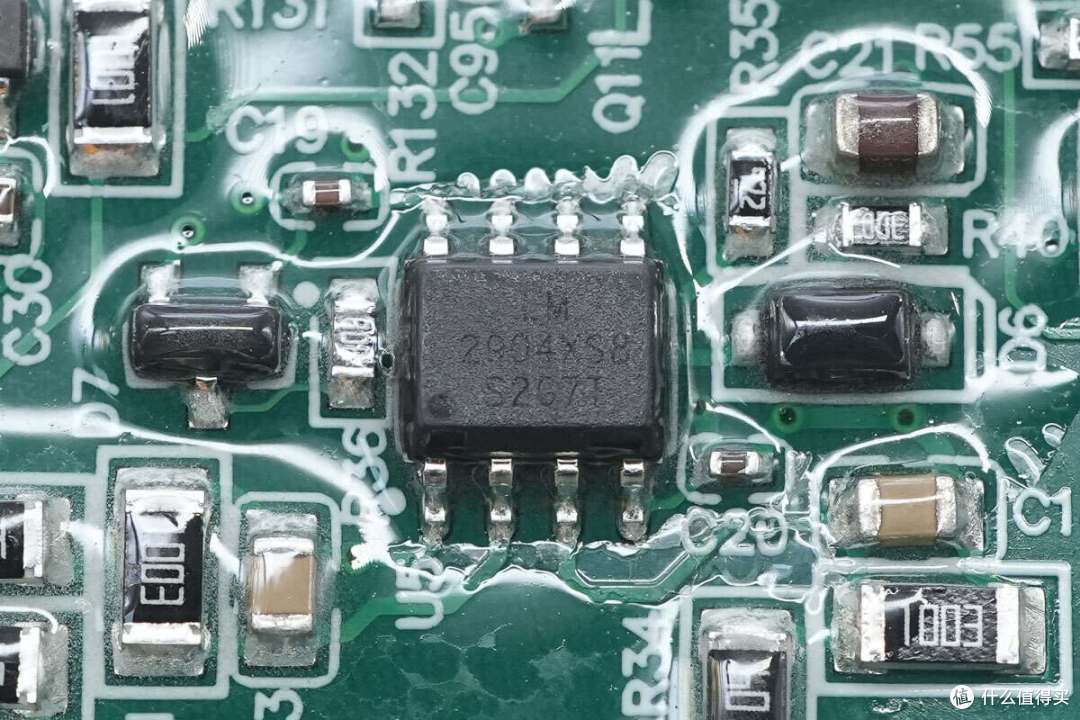

圣邦LM2904双运放用于输入电压检测。

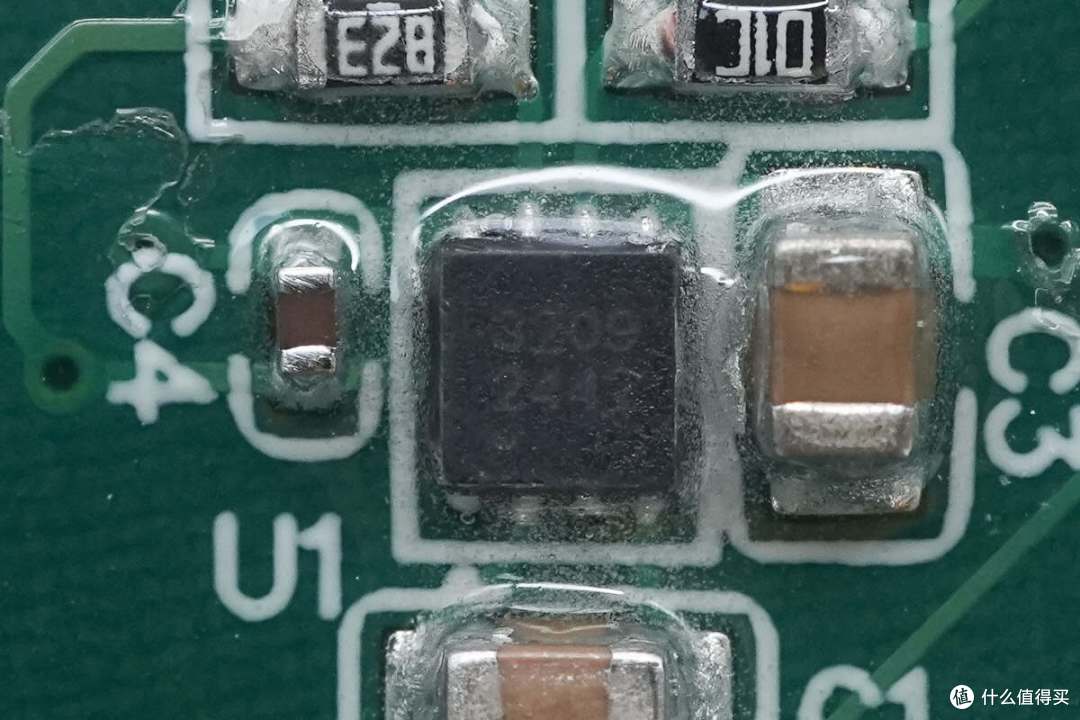

电荷泵芯片来自圣邦，型号SGM3209，是一颗负压输出的电荷泵，支持18V输入电压，输出电流100mA，采用TDFN2*2-8L封装。

连接到上层小板的接线端子特写。

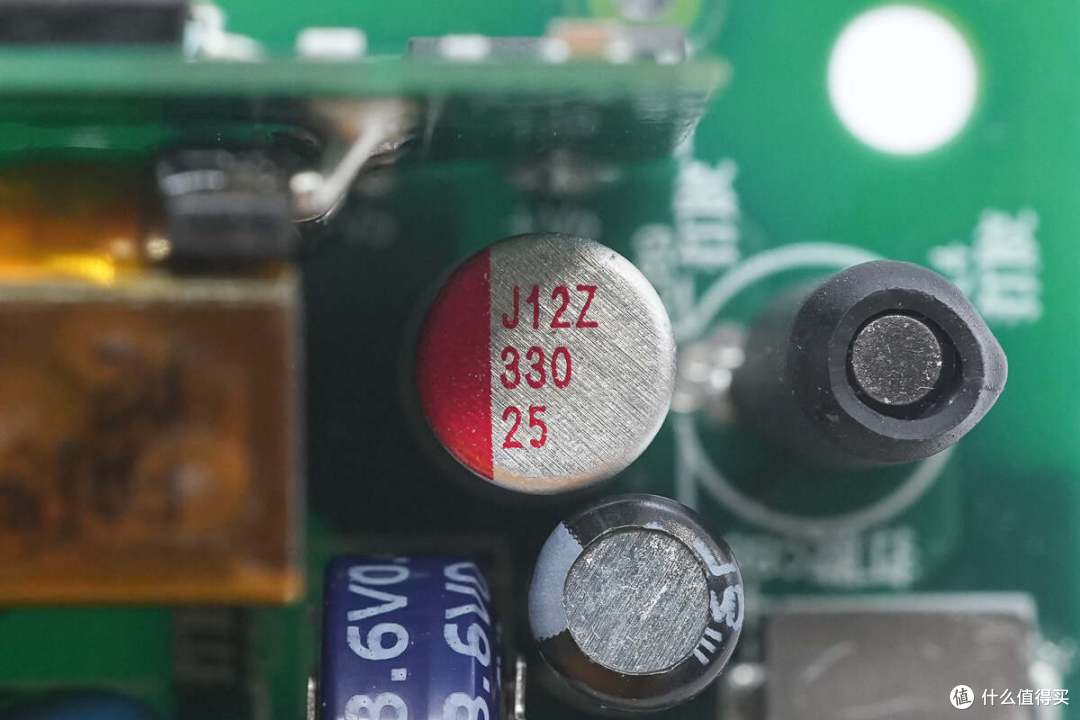

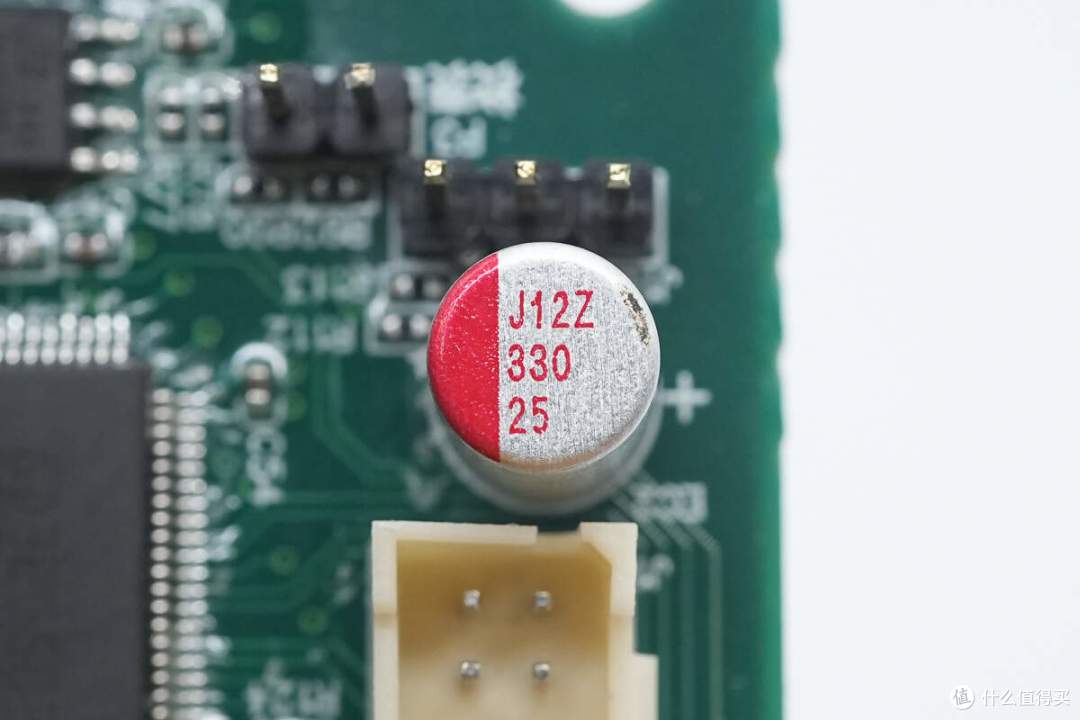

滤波电容规格为330μF25V。

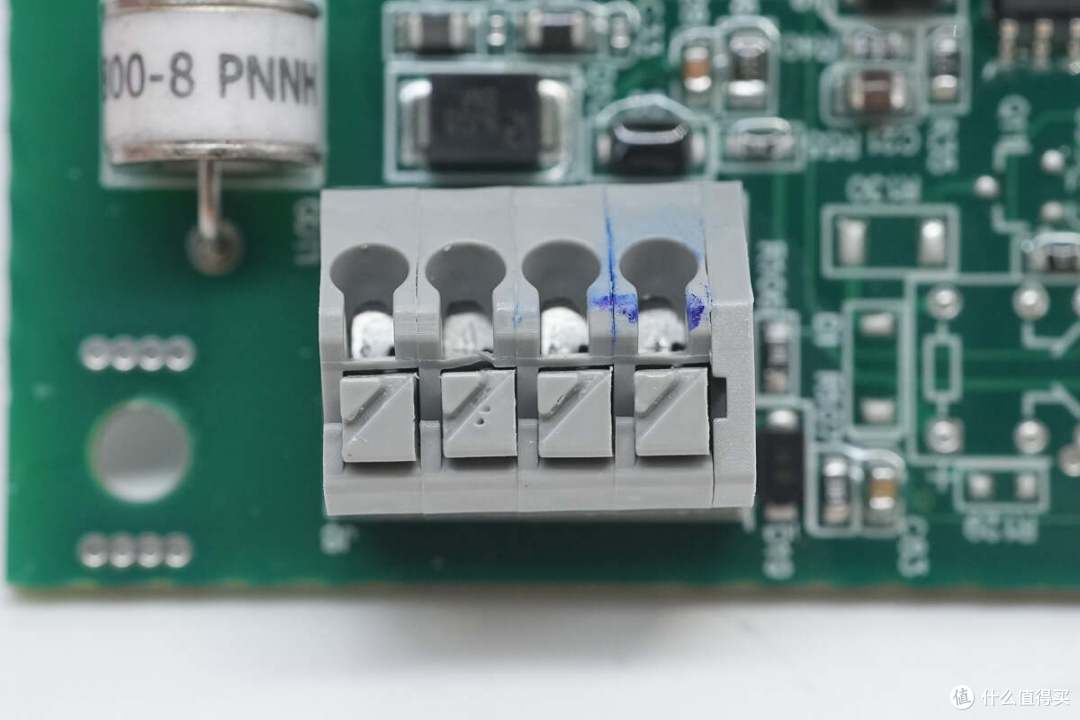

用于连接充电枪插头的连接器特写。

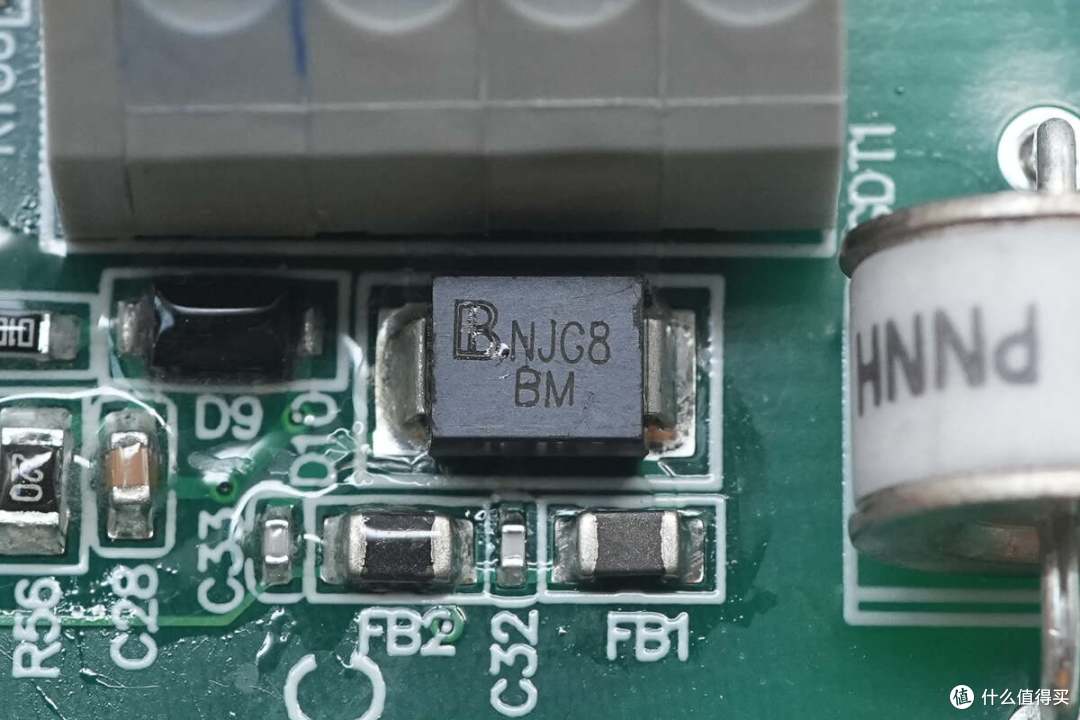

TVS来自君耀，型号SMBJ15CA，工作电压为15V，采用SMB封装。

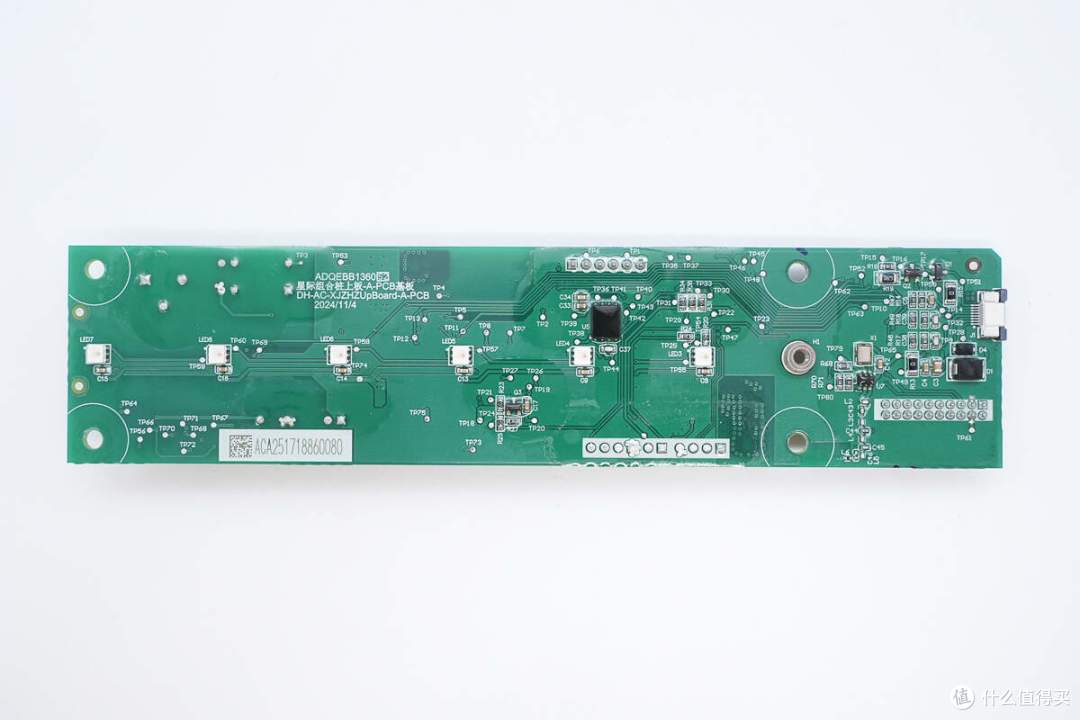

上层小板设有贴片LED灯和E-SIM卡芯片。

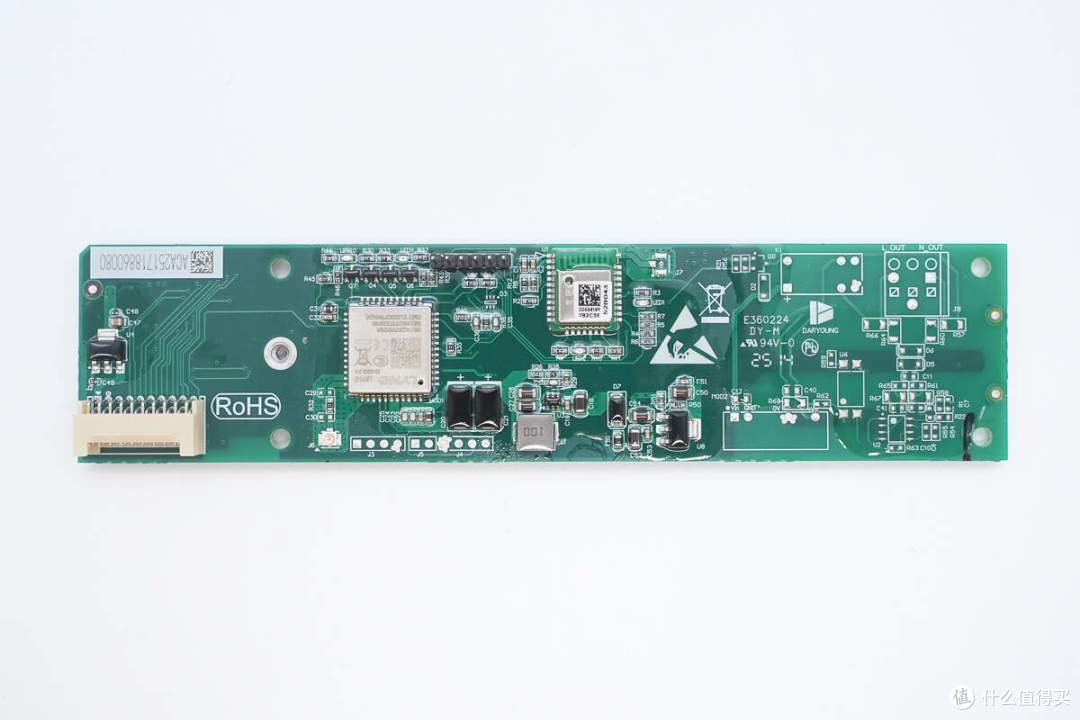

另一面设有4G通信模块和蓝牙模块。

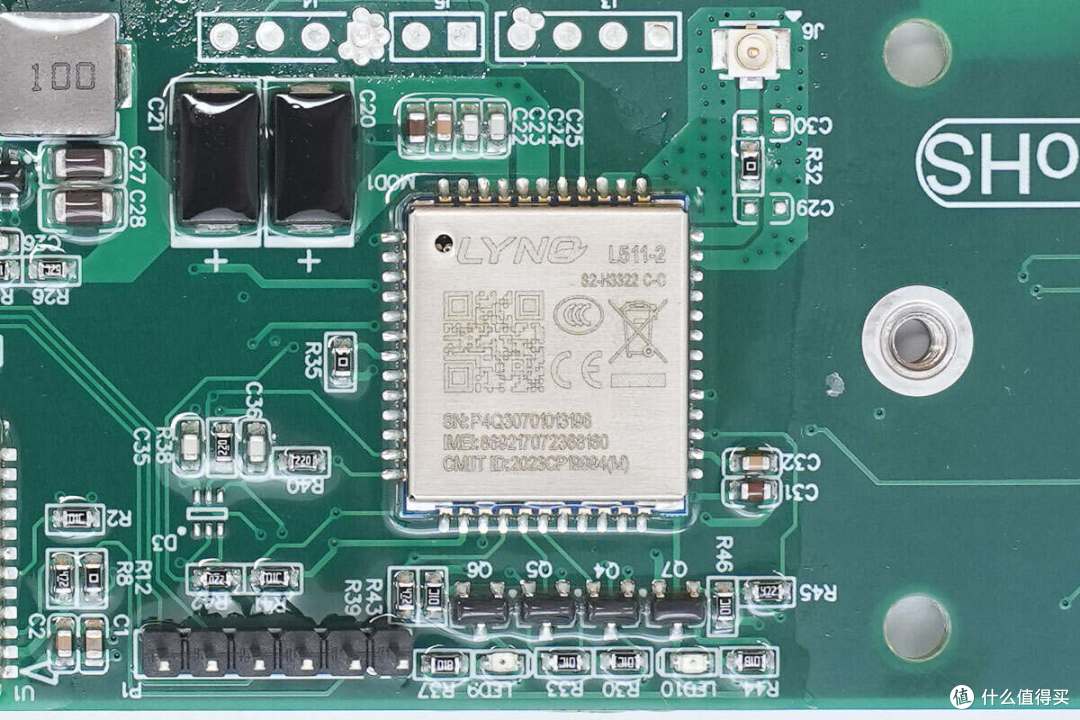

无线通信模块来自移柯通信，型号L511-2，用于充电桩4G联网，实现手机APP远程控制功能。

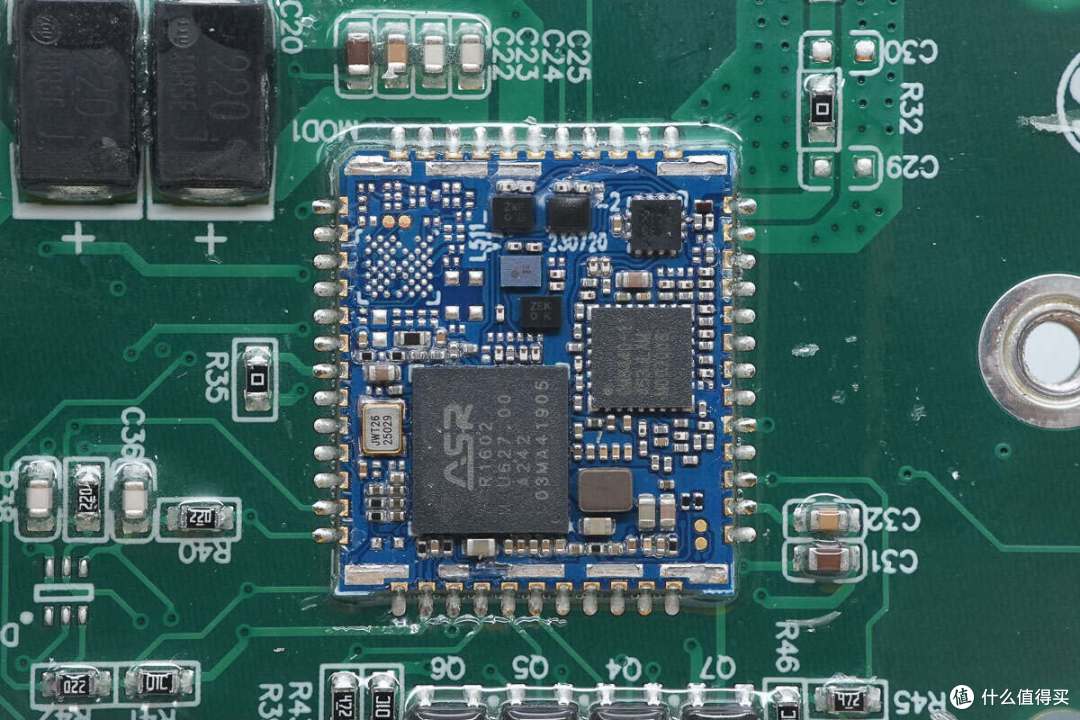

模块内部设有主控芯片、功放芯片、滤波器和天线开关。

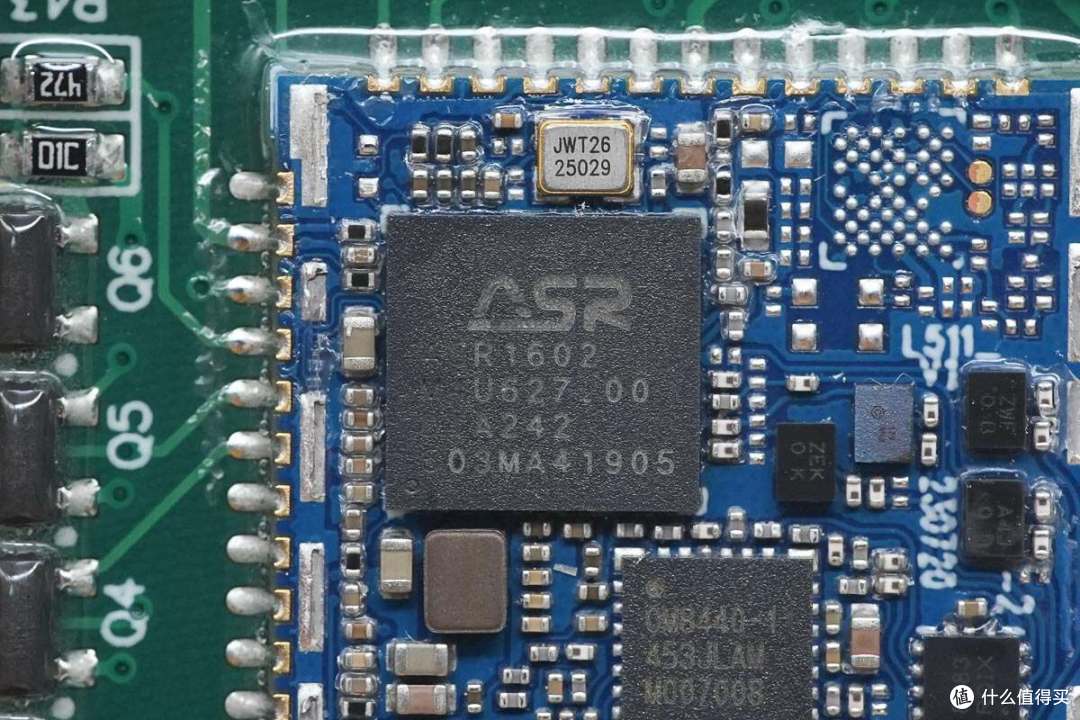

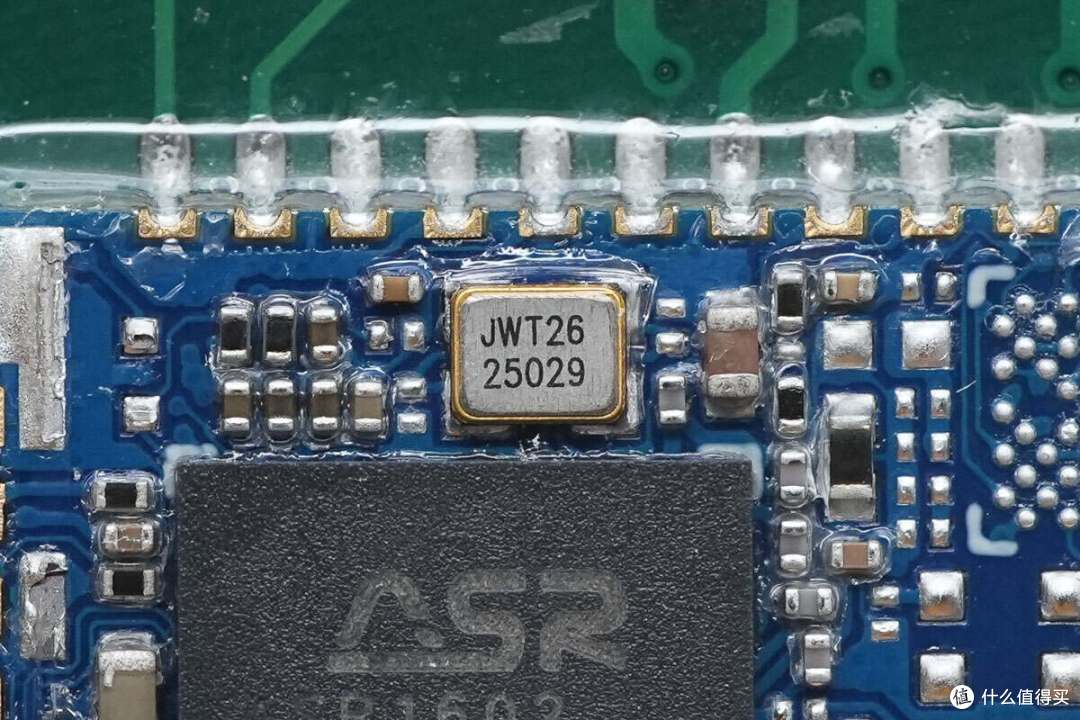

主控芯片来自ASR翱捷科技，型号ASR1602，芯片内部集成处理器，存储器，并具备多种物联网外设接口。芯片支持openCPU方案，降低开发难度和开发成本。

芯片外置的时钟晶振特写。

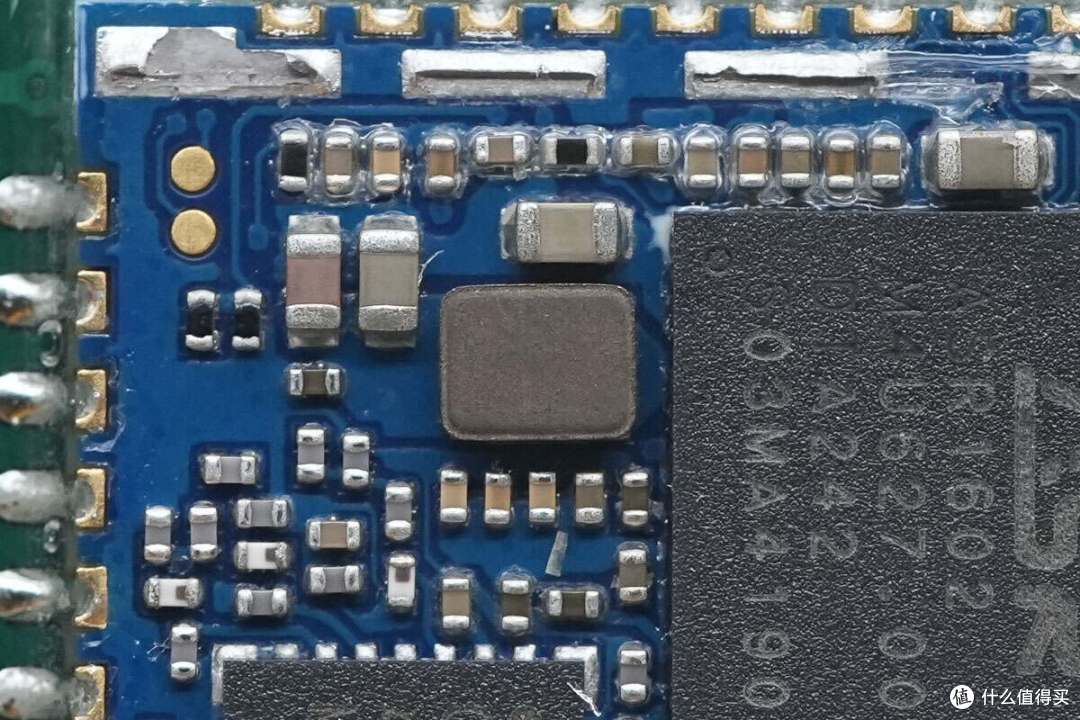

芯片外置的供电电感特写。

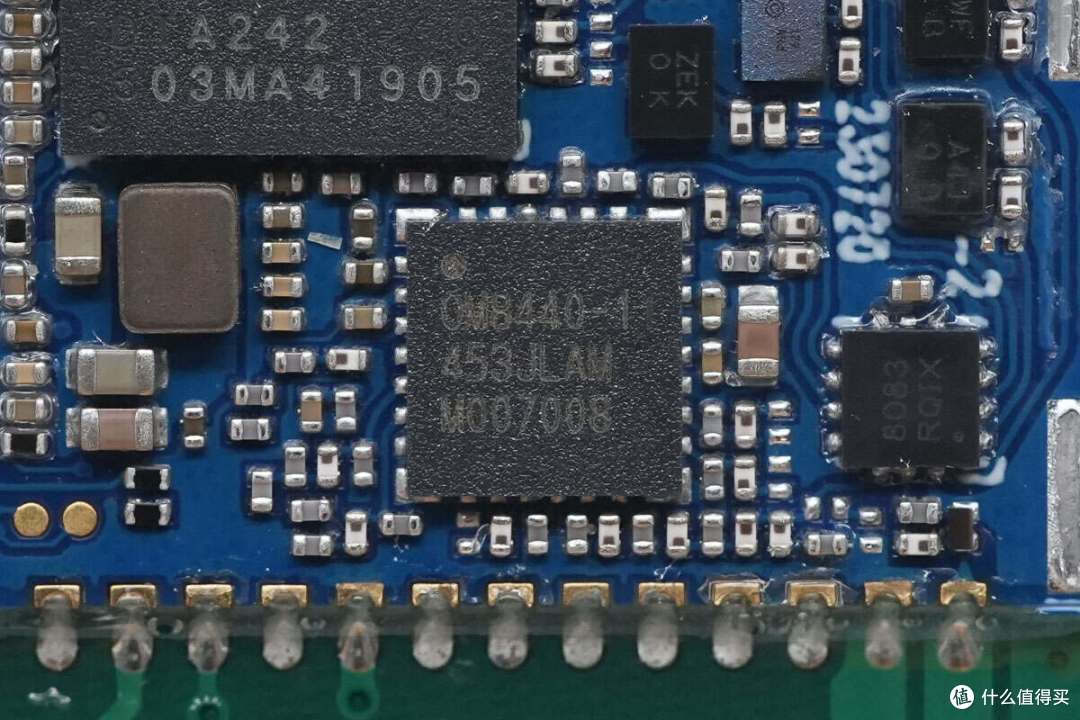

前端芯片来自昂瑞微，丝印OM8440-1。

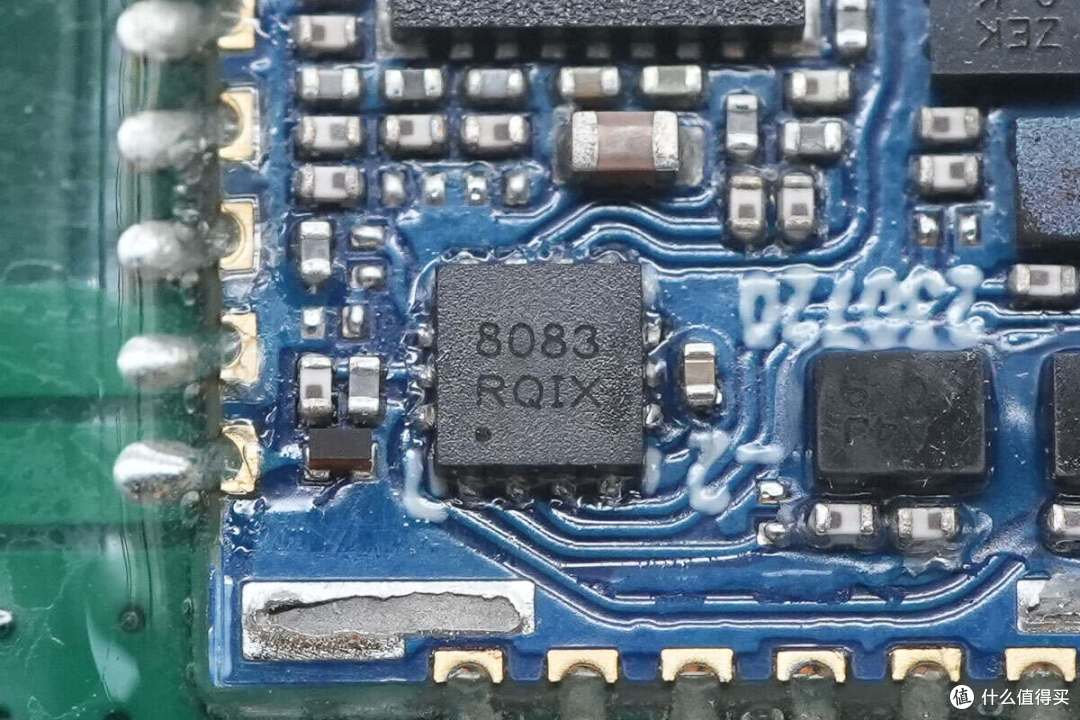

丝印8083的天线开关特写。

为无线通信模块供电的降压芯片采用圣邦SGM61230。

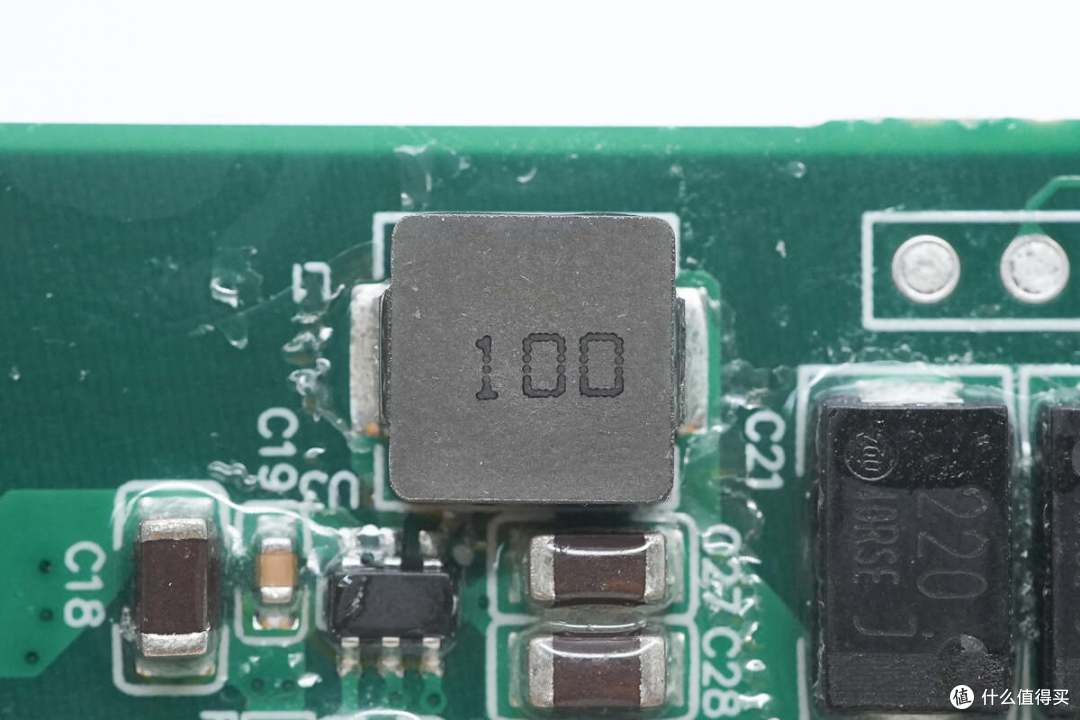

10μH降压电感特写。

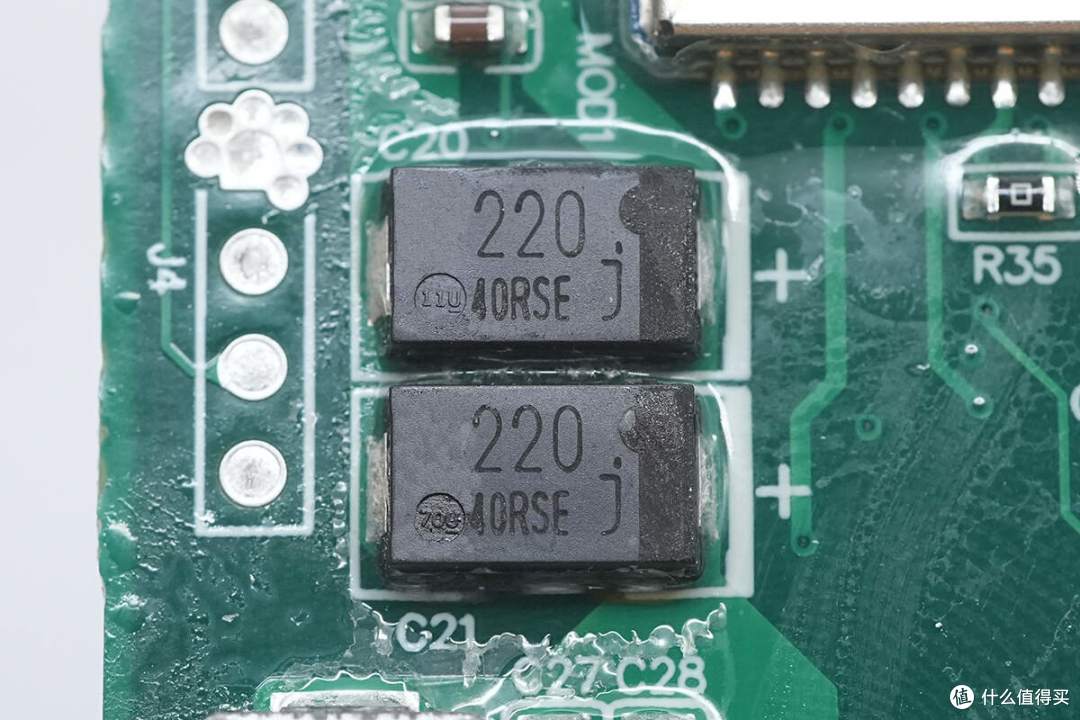

两颗滤波电容规格为220μF6.3V。

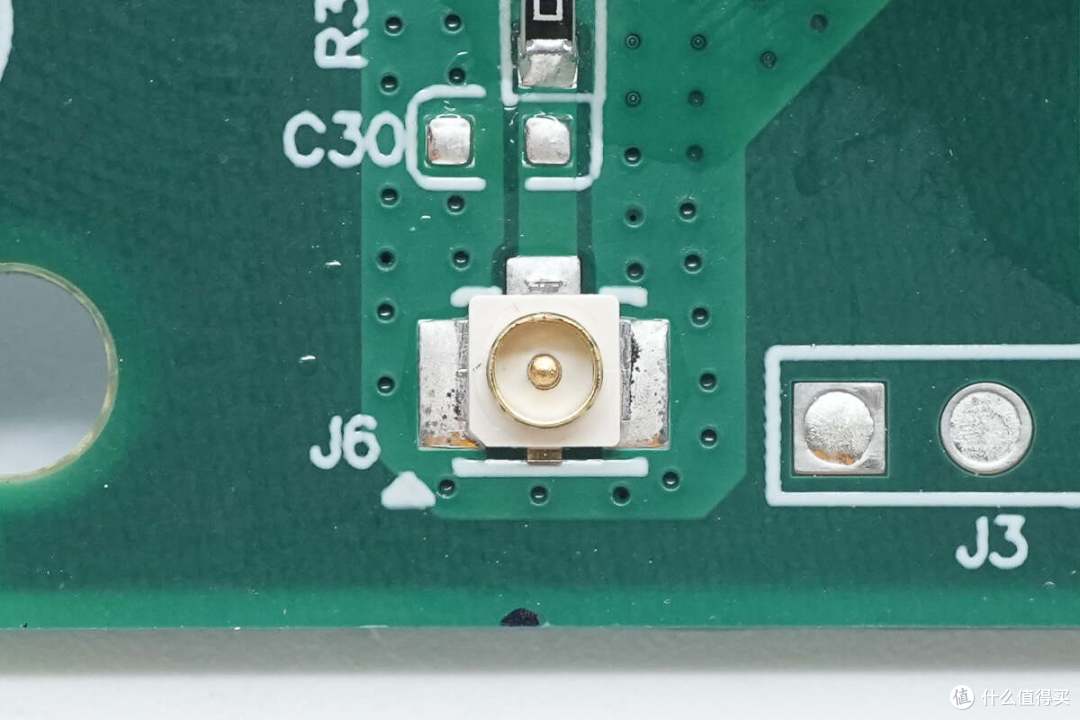

天线插座特写。

用于模块工作指示的贴片LED特写。

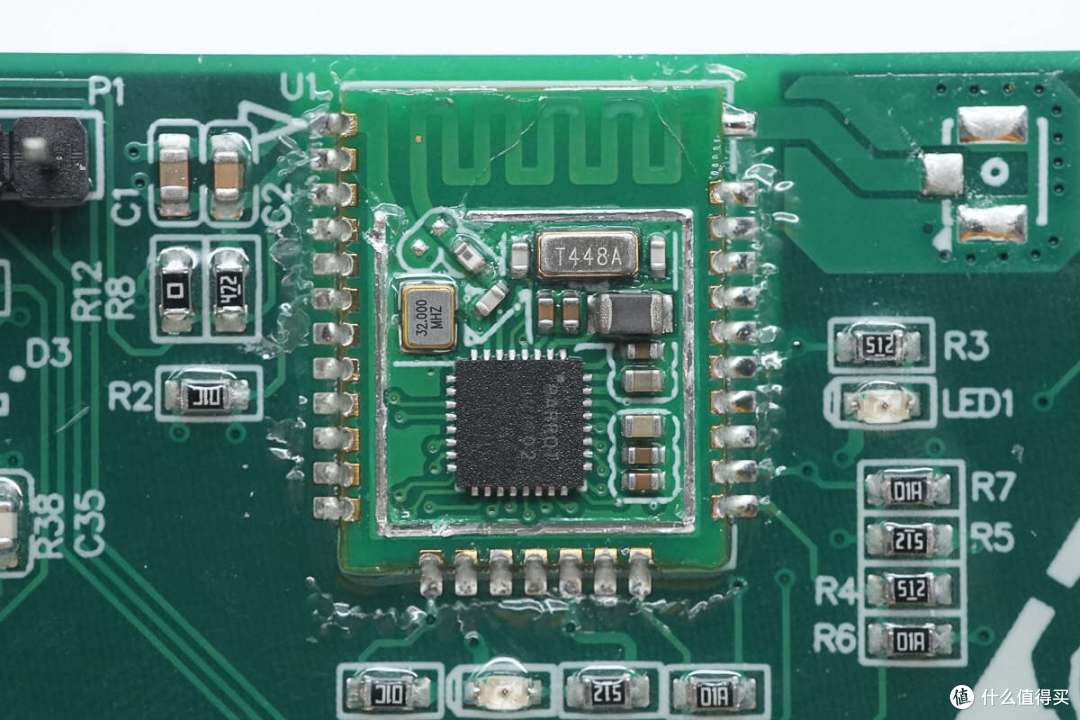

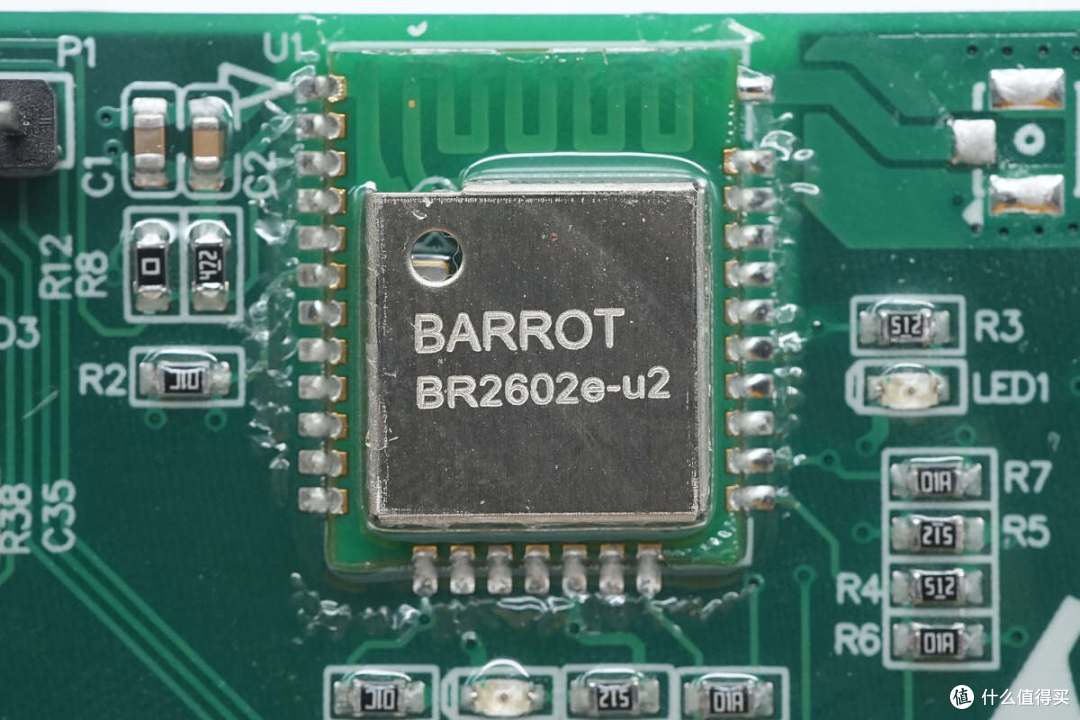

蓝牙通信模组来自百瑞互联，型号BR2602e-u2，模组支持蓝牙V5.1单模式，用于手机连接控制。

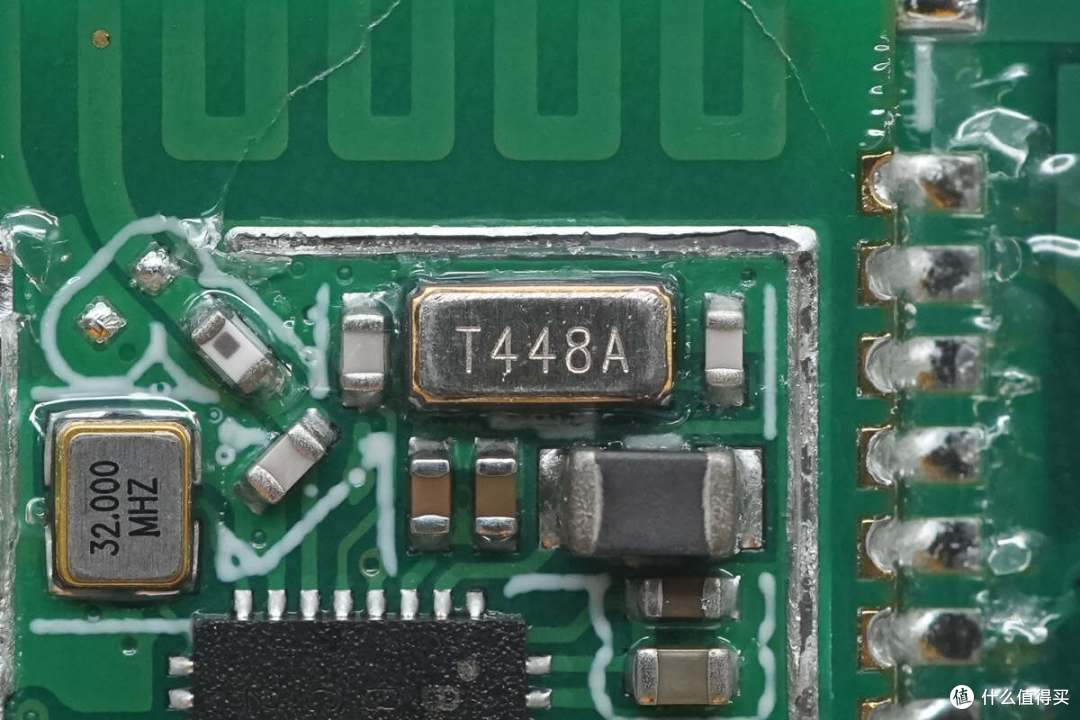

模块内置主控芯片和贴片晶振。

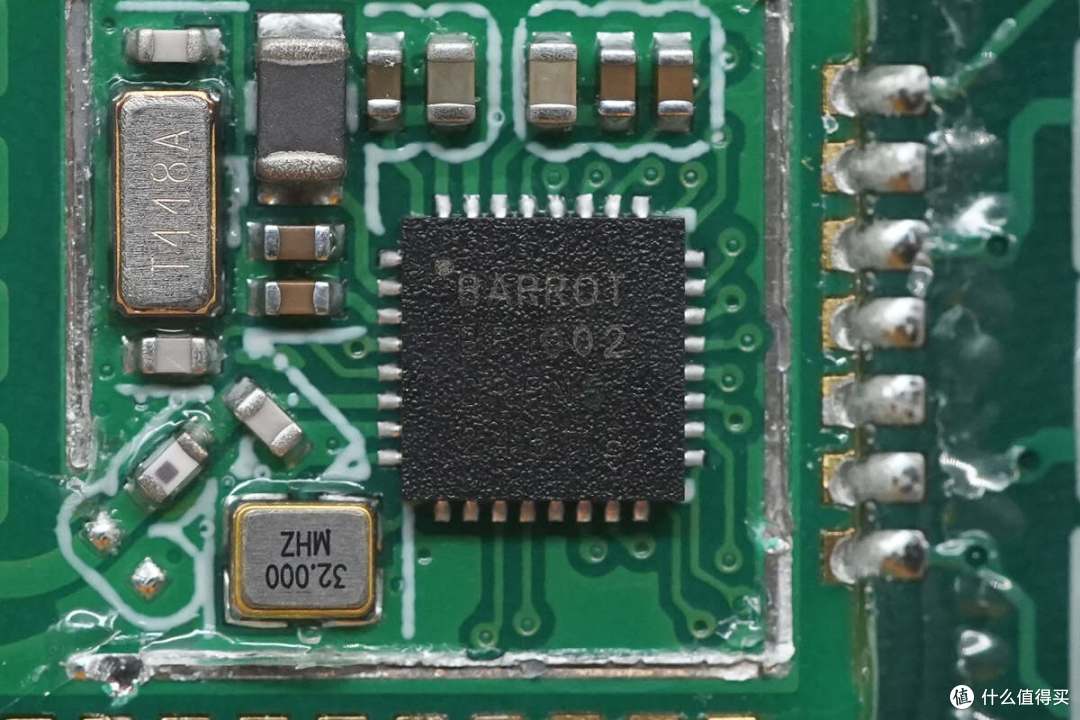

主控芯片来自百瑞互联，型号BR1002，内部集成32位 RISC MCU，集成蓝牙基带和射频收发器，采用QFN32封装。

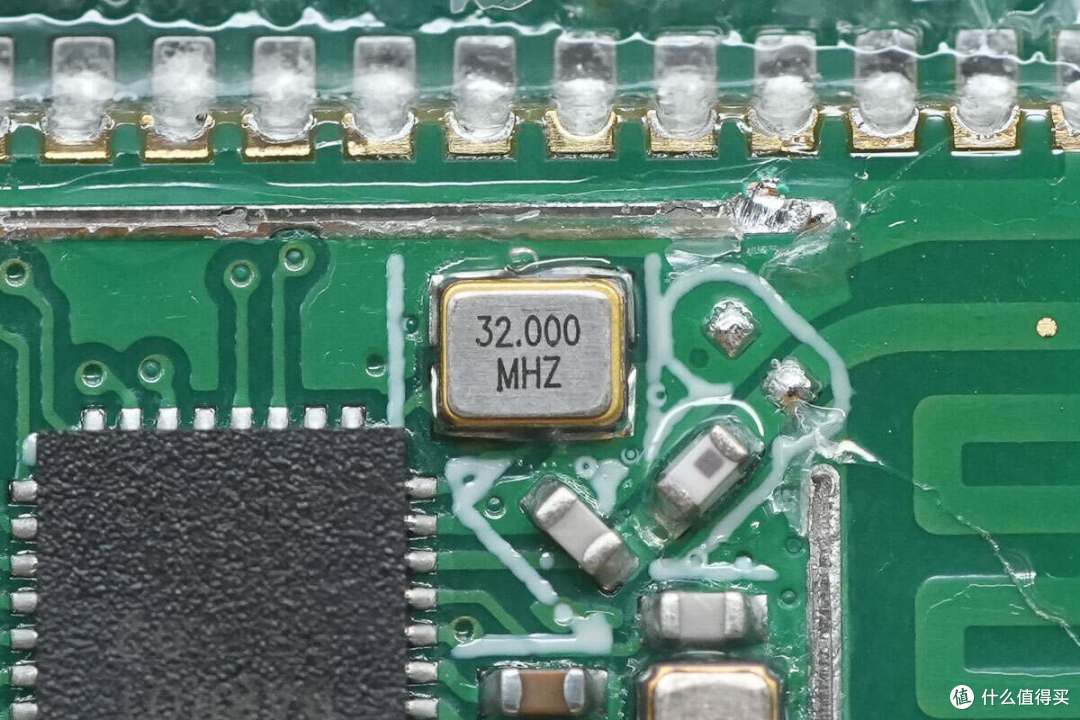

32.000MHz时钟晶振特写。

32.768KHz时钟晶振特写。

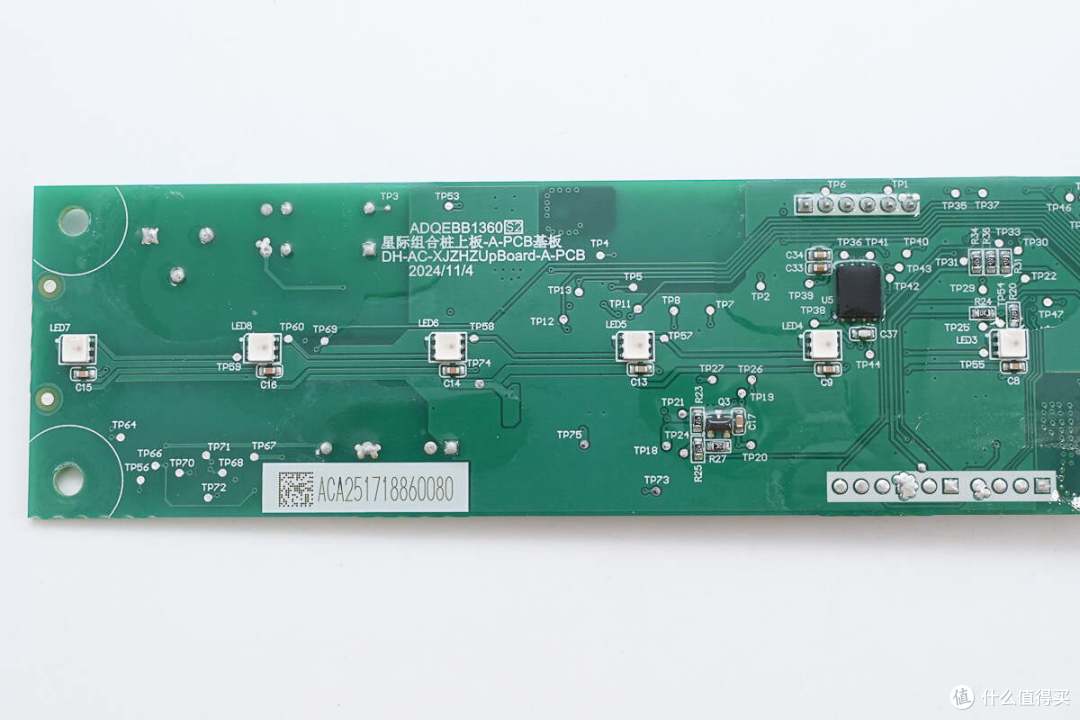

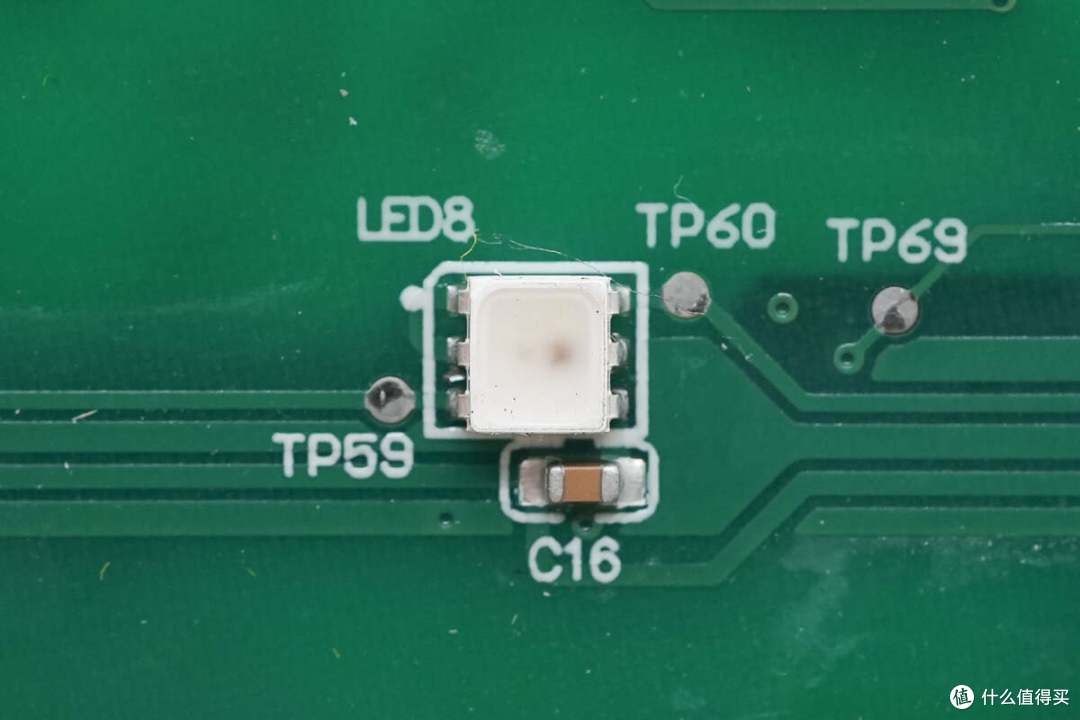

小板焊接RGB LED和E-SIM卡芯片。

RGB LED用于通电状态和充电状态指示。

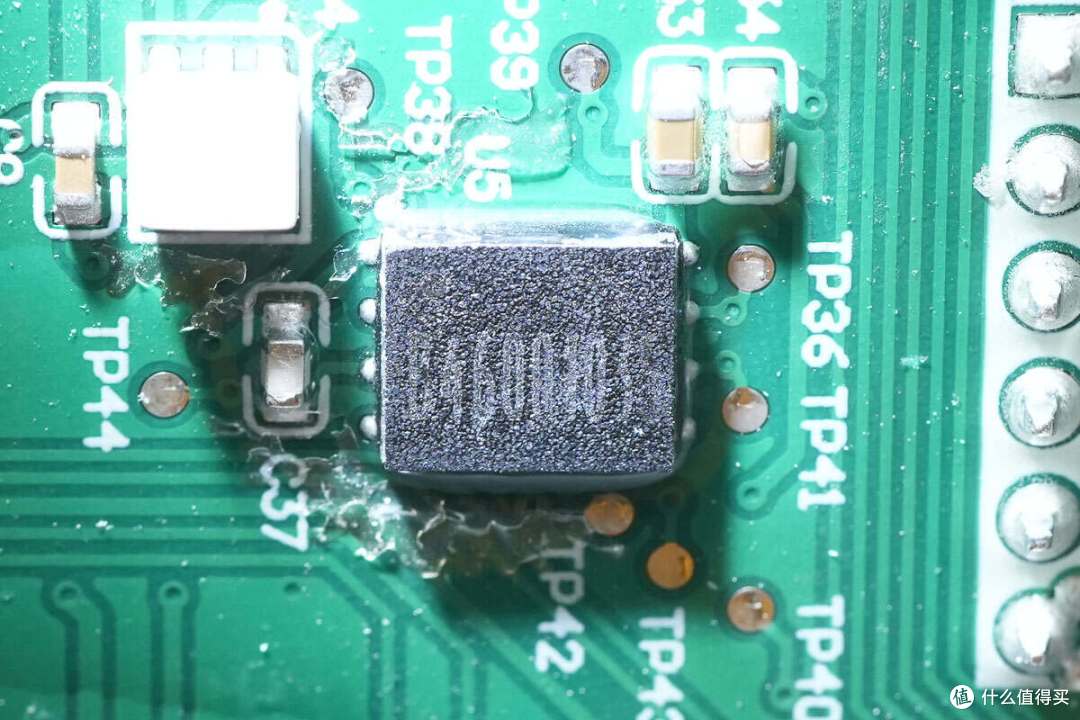

E-SIM卡芯片丝印B4600103。

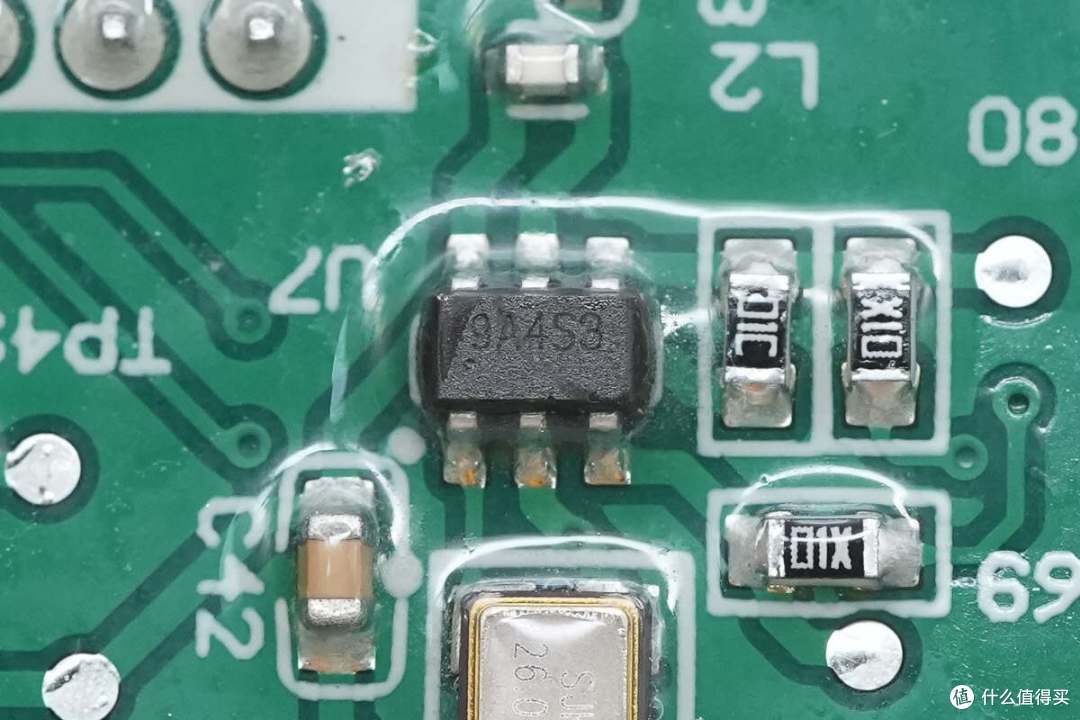

射频通信芯片来自华普微，丝印9A，型号CMT2119A，是一颗FSK/OOK发射芯片，采用SOT23-6封装。

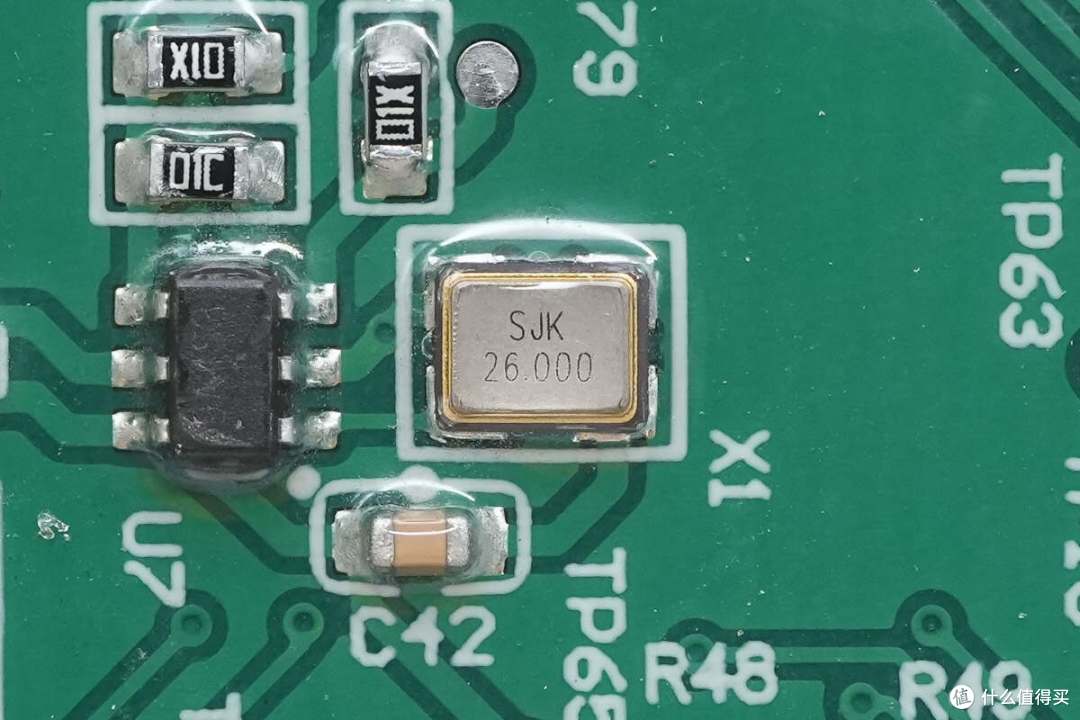

芯片外置26.000MHz时钟晶振特写。

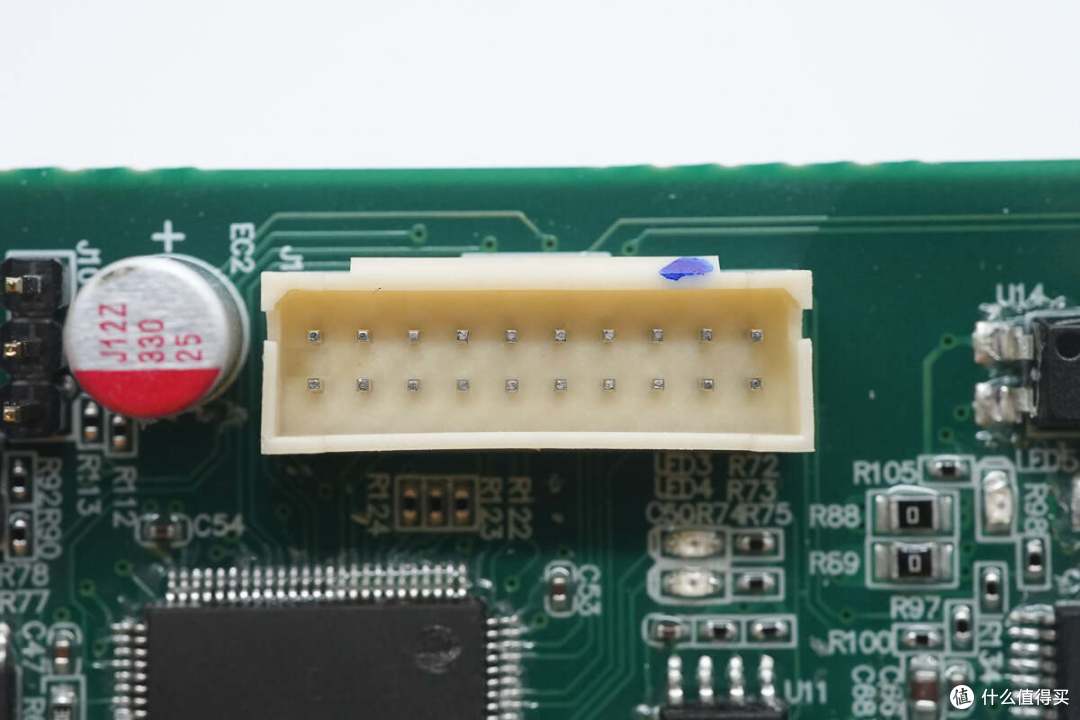

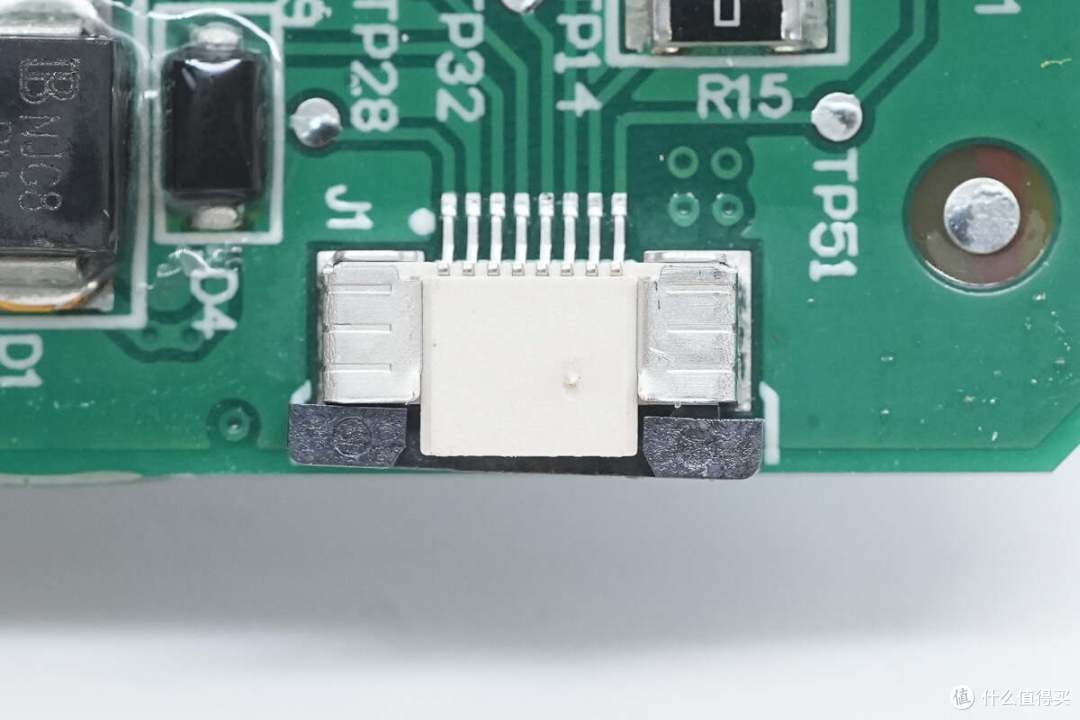

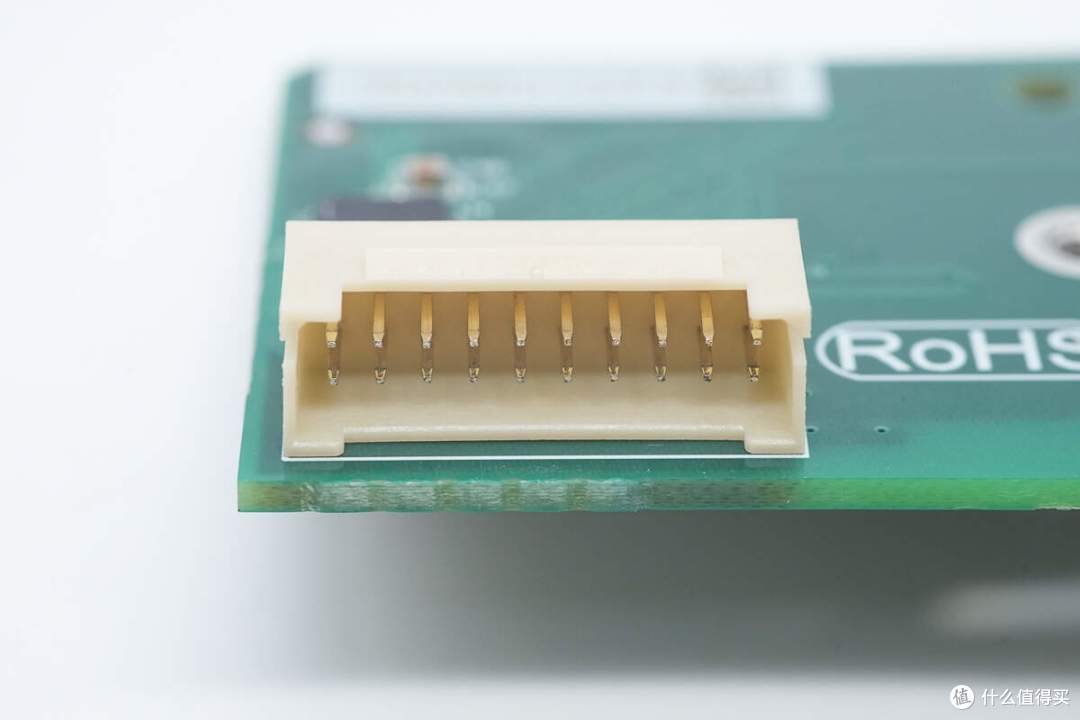

连接到底部PCBA模块的排线插座特写。

连接液晶屏的排线插座特写。

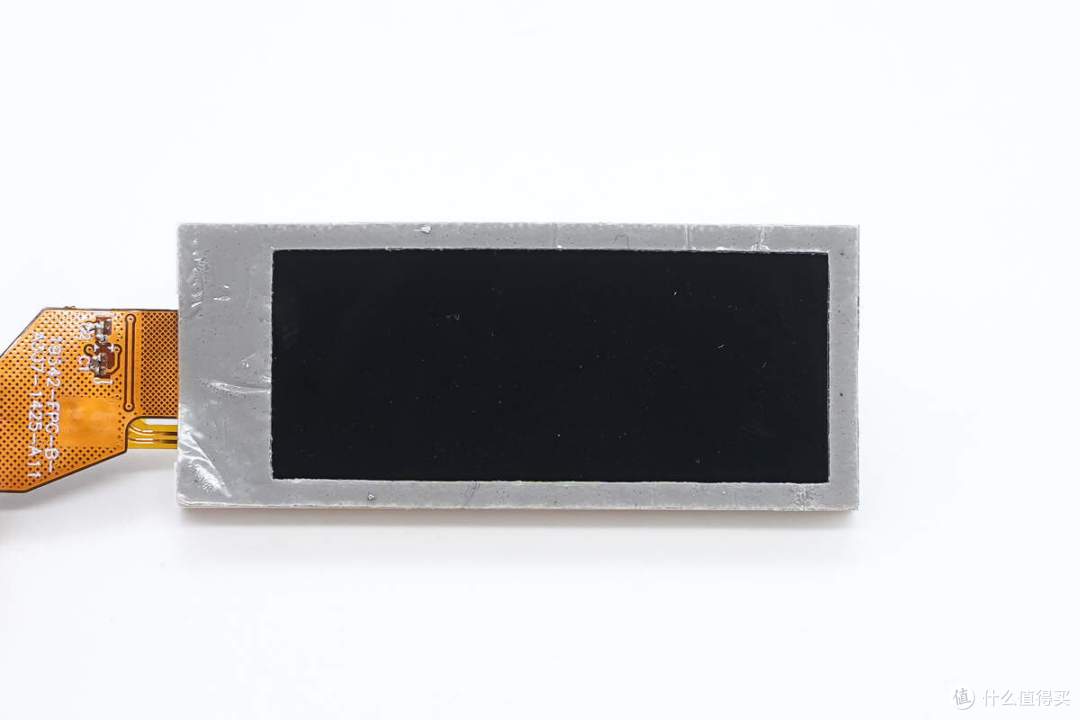

液晶屏幕特写，粘贴泡棉密封防尘。

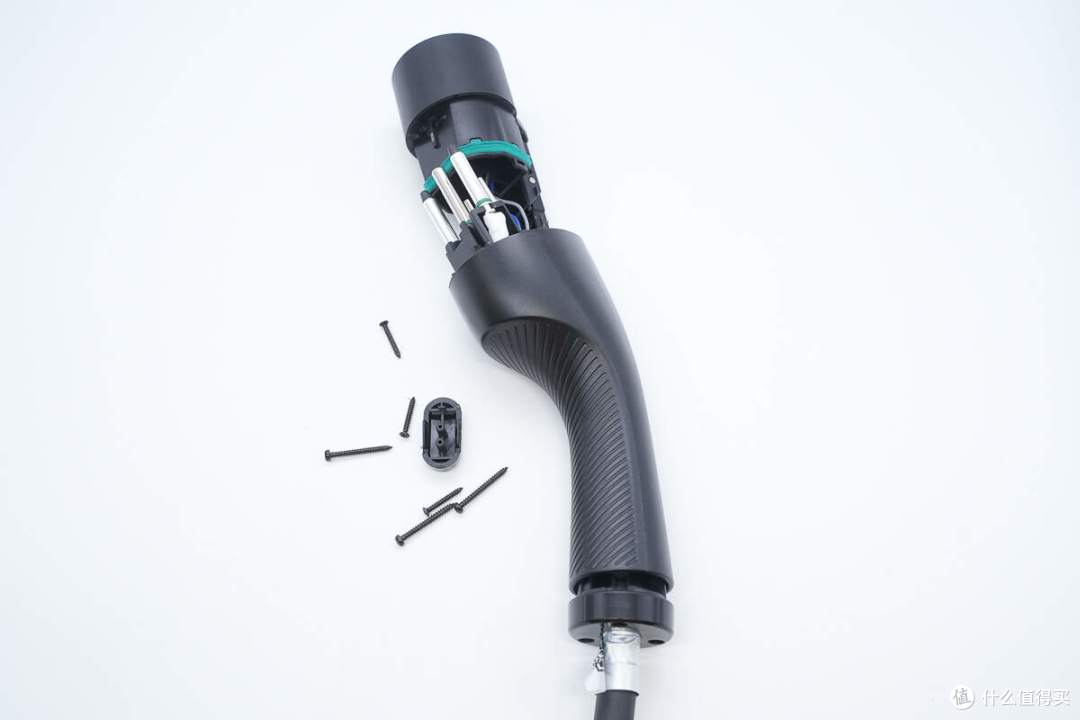

最后来拆解充电枪，拧下固定螺丝，分离充电枪插头和手柄。

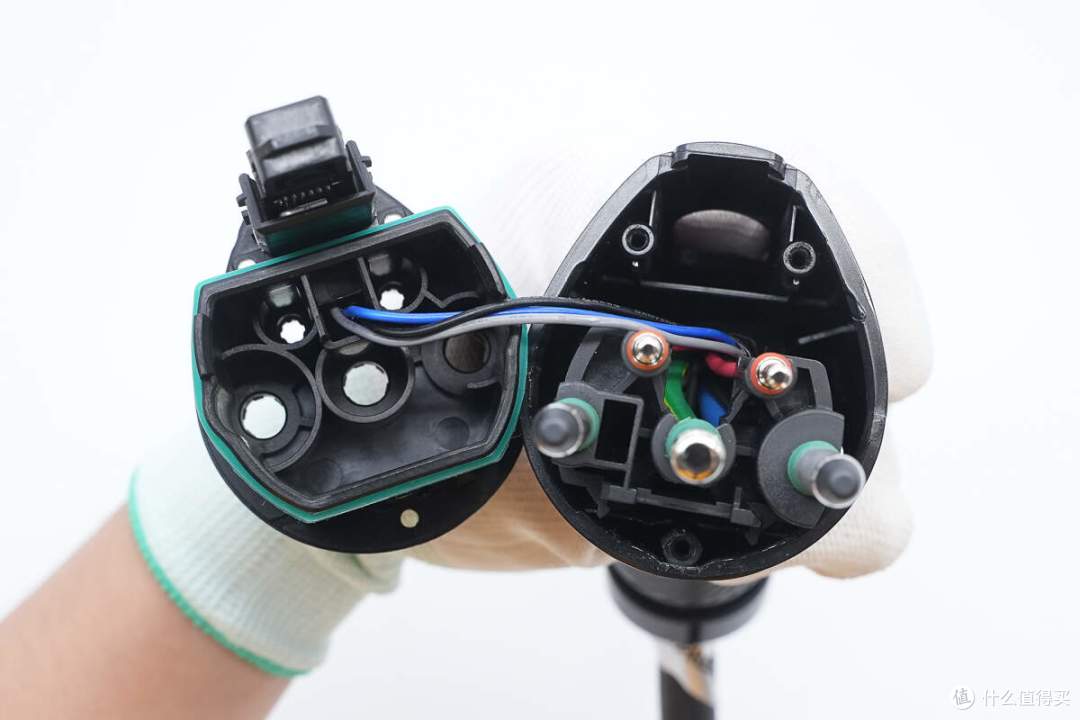

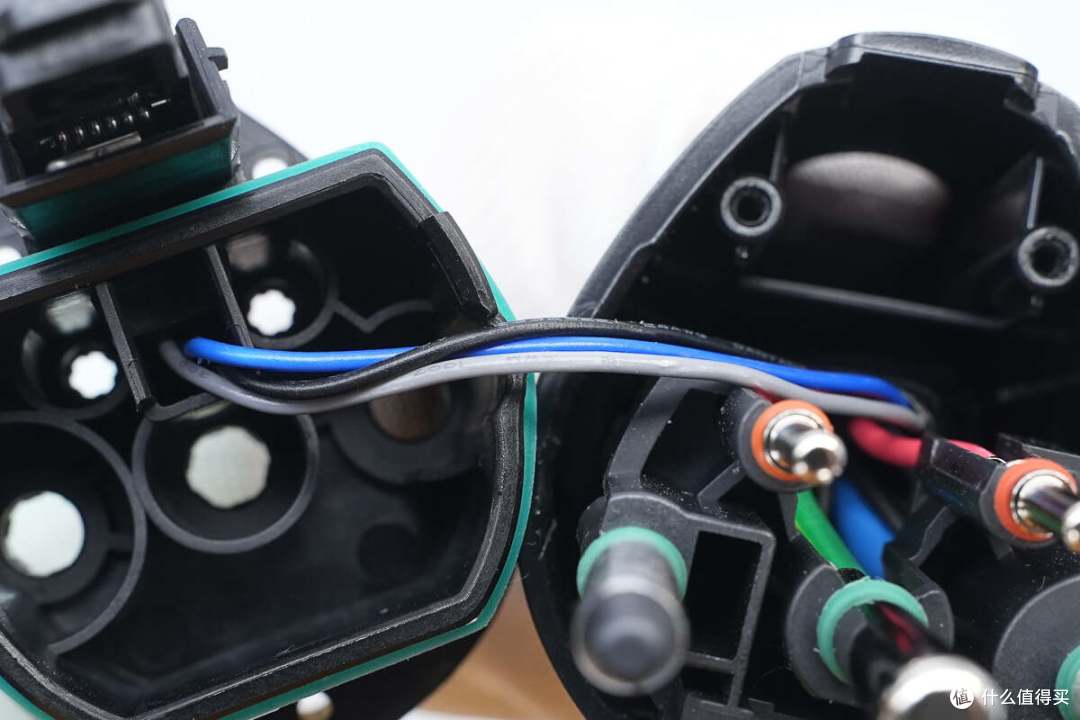

插头外壳与手柄之间设有绿色橡胶密封圈。

在锁扣内部设有开关，用于检测是否插入到位，通过导线连接。

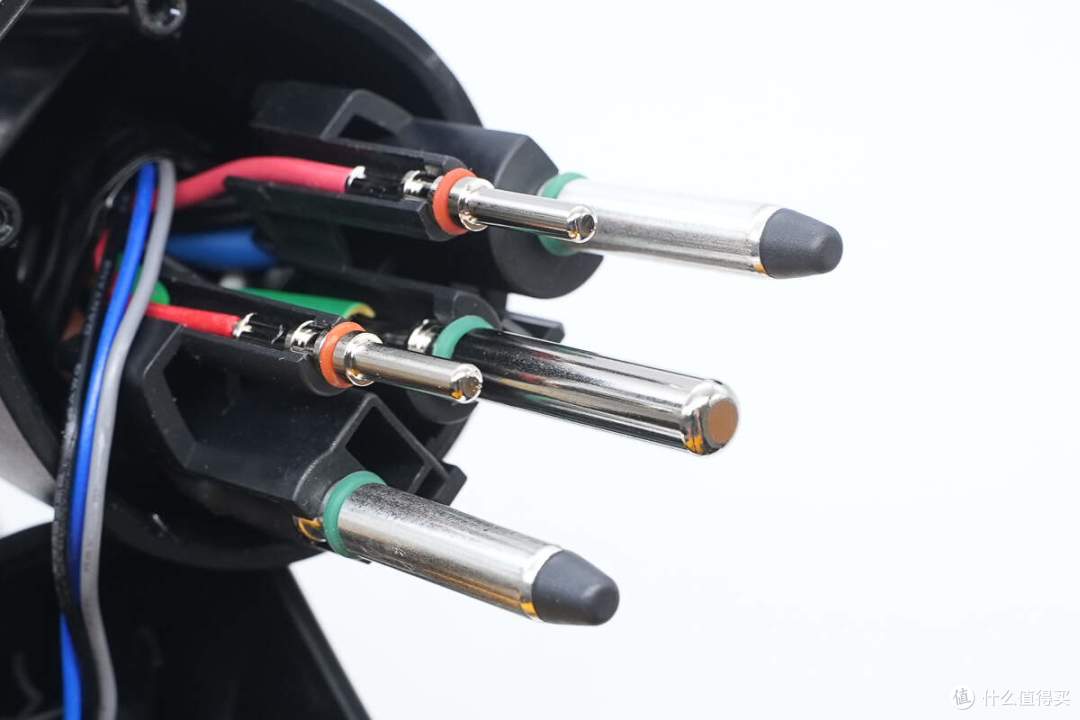

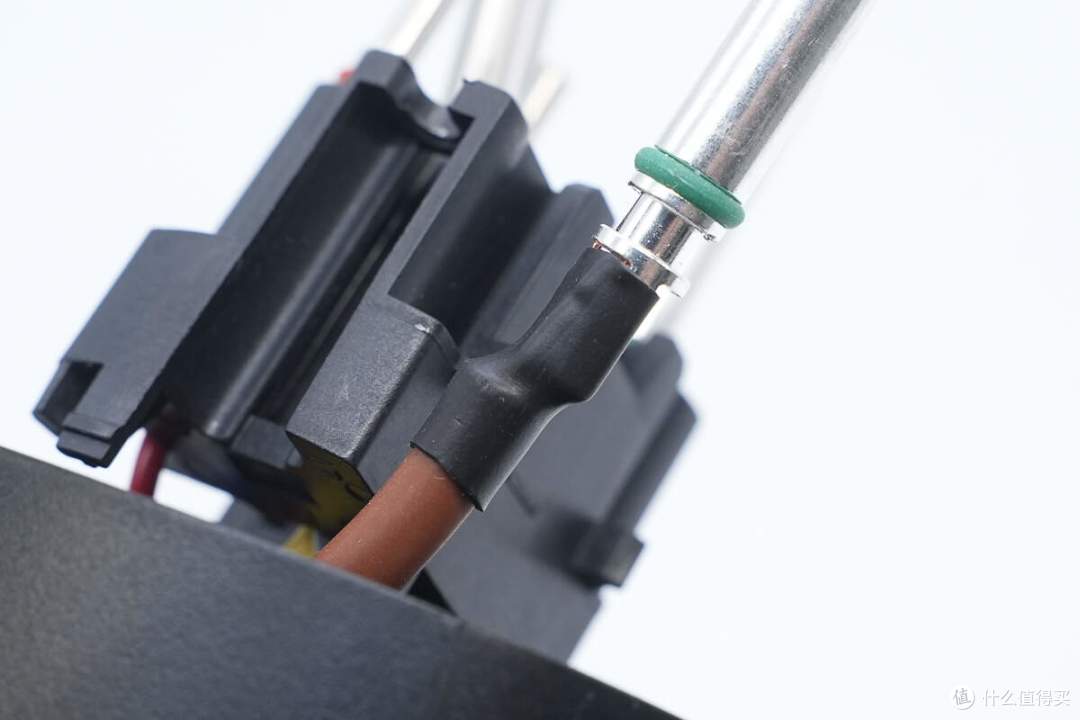

充电枪插针设有密封圈，防止水汽渗入。

插针焊点外套热缩管保护。

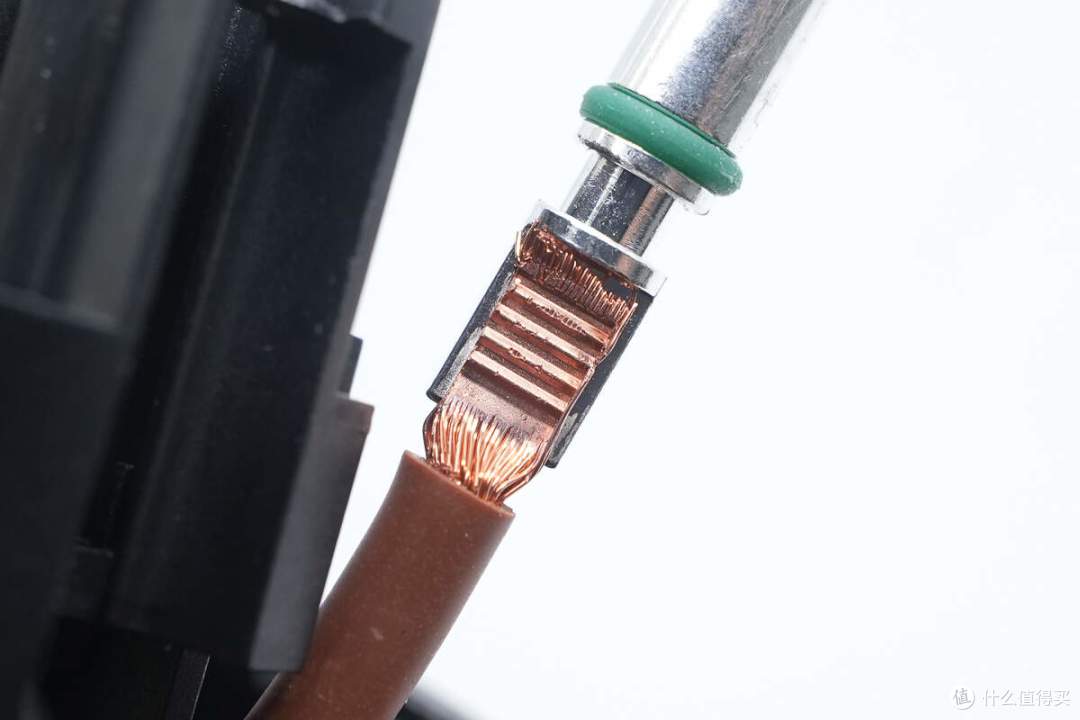

插针采用超声波焊接代替传统压接，温升更低不易氧化，使用更加安全。

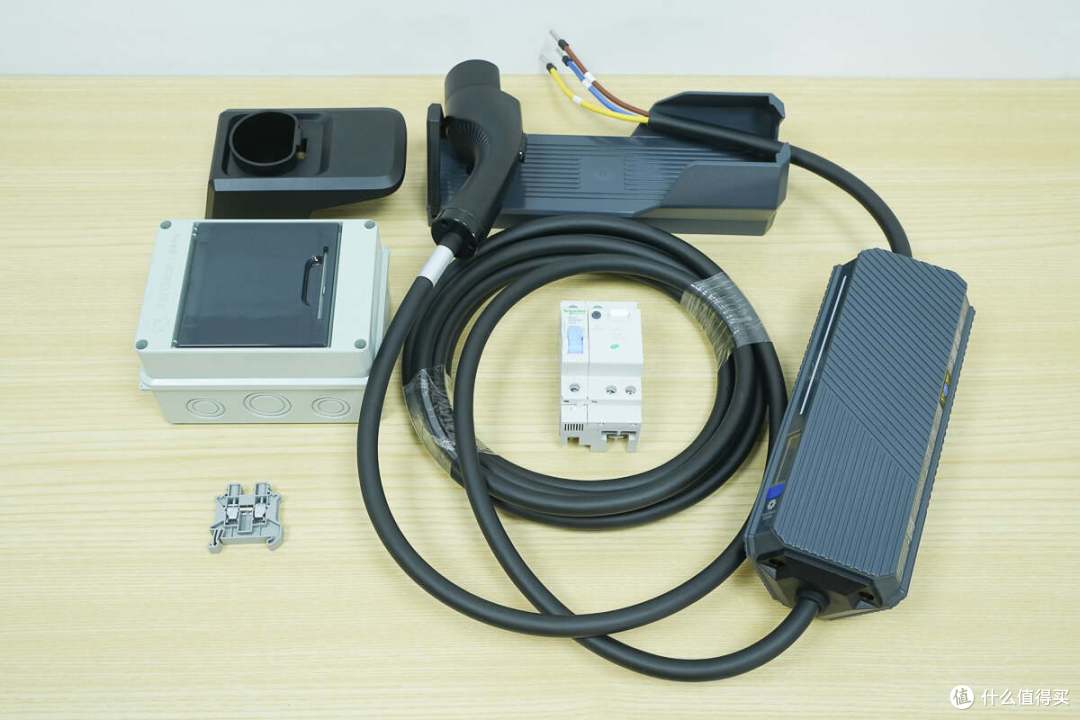

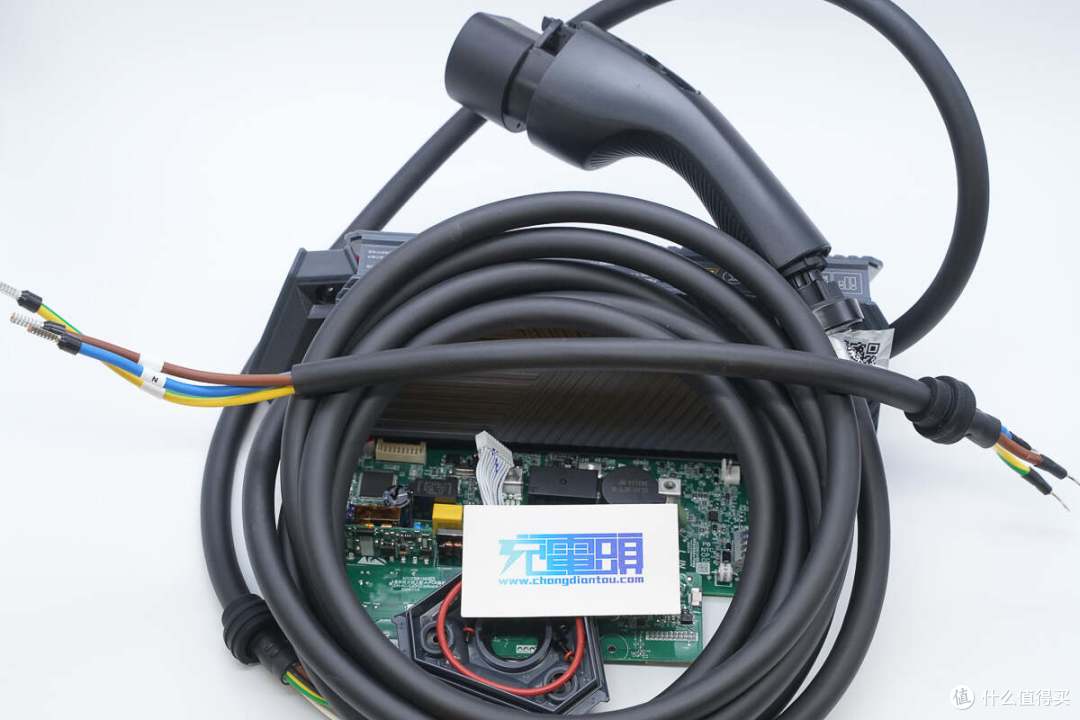

全部拆解一览，来张全家福。

充电头网拆解总结

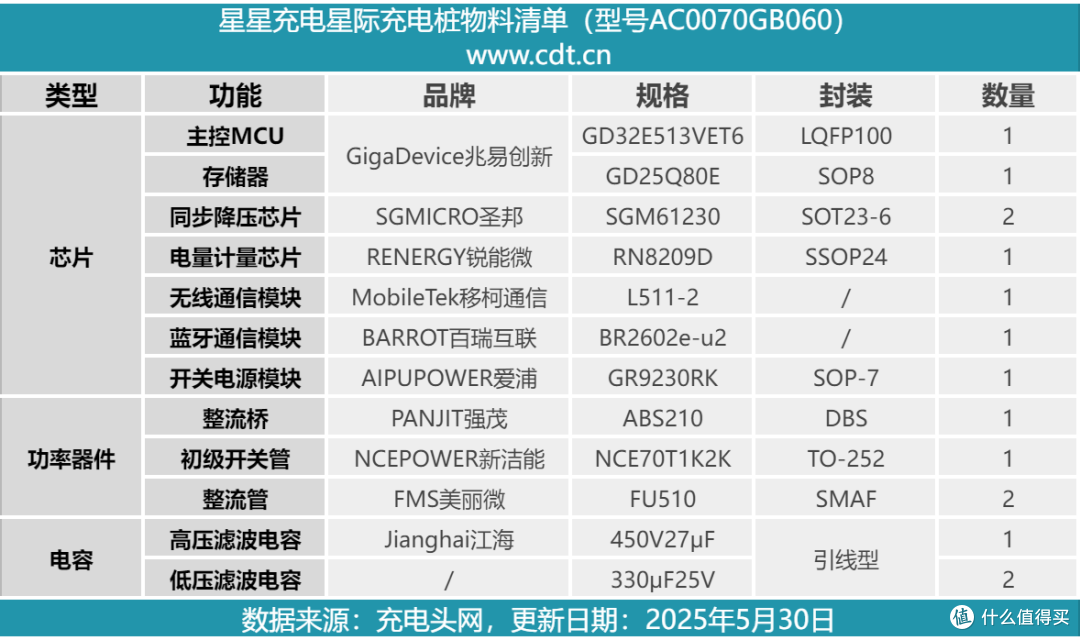

最后附上星星充电星际智能充电桩的核心物料清单，方便大家查阅。

星星充电星际智能交流充电桩支持220V/7kW充电功率，充电桩内置终身免费的4G流量，支持手机APP远程控制。充电桩具备业界领先的IP67防护能力，具备极强的防尘防水能力，可放心户外使用。充电桩升级端子灌锡工艺，发热量下降并提升牢固度。充电枪插头升级超声波焊接工艺，发热更低，更加安全。

充电头网通过拆解了解到，星际智能充电桩采用两块PCBA模块组成，内部使用兆易创新GD32E513VET6 MCU进行整机控制，采用锐能微RN8209D用于电压和电流参数采集。内置移柯通信L511-2无线通信模块用于手机APP控制，百瑞互联BR2602e-u2蓝牙通信模块用于蓝牙控制。

充电桩内部PCBA模块通过塑料框架固定，PCBA模块涂有三防漆保护。壳体螺丝和外壳均设有硅胶密封圈，充电桩导线连接端子在压接后灌锡，填充空隙，降低接触电阻。正如星星充电宣传的，充电桩具备桩体环境温度保护，继电器温度保护，枪端温度保护三重温度保护，配合扎实可靠的做工用料，为爱车提供全方位的保障。

通过对星星充电星际智能交流充电桩的详尽拆解，展现了其在制造工艺和用料上真实可见的高标准品质，与厂商所宣传的高防护和安全性能较为吻合。作为致力于甄选优秀科技产品的平台，充电头网会持续追踪和挖掘基于硬实力说话的优质产品，以我们的专业视角，为用户甄别科技生活中的真正价值之选。
