MTK联发科MT8766安卓4G核心板 MMD用户指南

2025-06-03 17:21:11 0点赞 0收藏 0评论

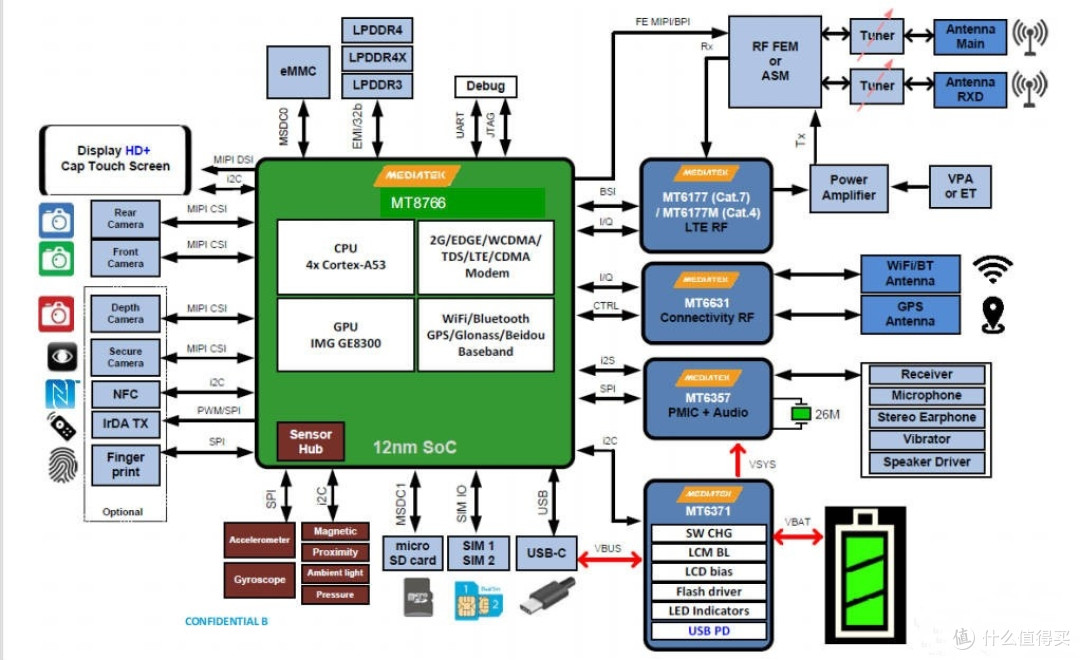

联发科MT8766核心板是四核2G主频芯片方案,支持国内的4G全网通。采用12纳米先进工艺,支持Android 9.0系统。其GPU采用超强的IMG GE8300,主频为600MHz,能够流畅适配大数据运算、人脸识别算法和多种识别模式。支持高速LPDDR4/X,主频高达1600MHz,同时支持EMMC5.1。标配WIFI 802.11 ac/abgn和BT 5.0,支持主流音视频格式和图片的解码。

MT8766集成了一个连通性系统,包括4G LTE Cat-4选项、Wi-Fi、蓝牙和GNSS。4G WorldMode调制解调器能够根据连接环境降级支持各种3G/2G标准(HSPA、3G、EDGE和GPRS)。支持双4G SIM,用户可以灵活选择运营商和服务,两个连接都提供相同的体验。

MTK联发科MT8766安卓4G核心板 MMD用户指南


原理图和 PCB 模块简介
什么是原理图和 PCB 模块?
将 "验证过的 "原理图和 PCB 布局制作成特定设计,可在未来的同类产品中重复使用。

原理图和 PCB 模块的优势?
请在 MTK 提供的原理图上设计电路,导入 MMD 时保持网名与 MMD 相同。
请在贴片完成并准备布局时导入模块,BB 和 DDR 的相对位置应与 MMD 保持一致。
实施 PCB 布局模块的注意事项
主电源电容的位置、走线和过孔(包括 GND 过孔)(主电源: dvdd_gpu, dvdd_core, dvdd_modem, dvdd_dvfs ,dvdd_mfg_sram, dvdd_top_sram,vsram_proc_pmu, vdram_pmu,emi_vdd2,emi_vddq)
LPDDR3 /LPDDR4(X) 关键元件的放置、布线、过孔和 PWR/GND 平面
MT8766 芯片扇出
PMIC 的位置和布线方式 MT6357 输入电容

原理图和 PCB 布局模块的类型
EDA tool format
SCH: orCAD and PADS logic
PCB file:
layout file  PADs9.3.1
Asc file  PADs2005.2
Module type
EMI
eMCP_LPDDR3_eMMC_221b
eMCP_LPDDR4/4X_eMMC_254b
Discrete_LPDDR3_178b
Discrete_LPDDR4/4X_200b
PCB Structure
8L HDI2(Stacked via)
BB capacitors placement
Double- Side


PCB 布局模块列表
MT8766 PCB 布局模块列表

MTK联发科MT8766安卓4G核心板 MMD用户指南

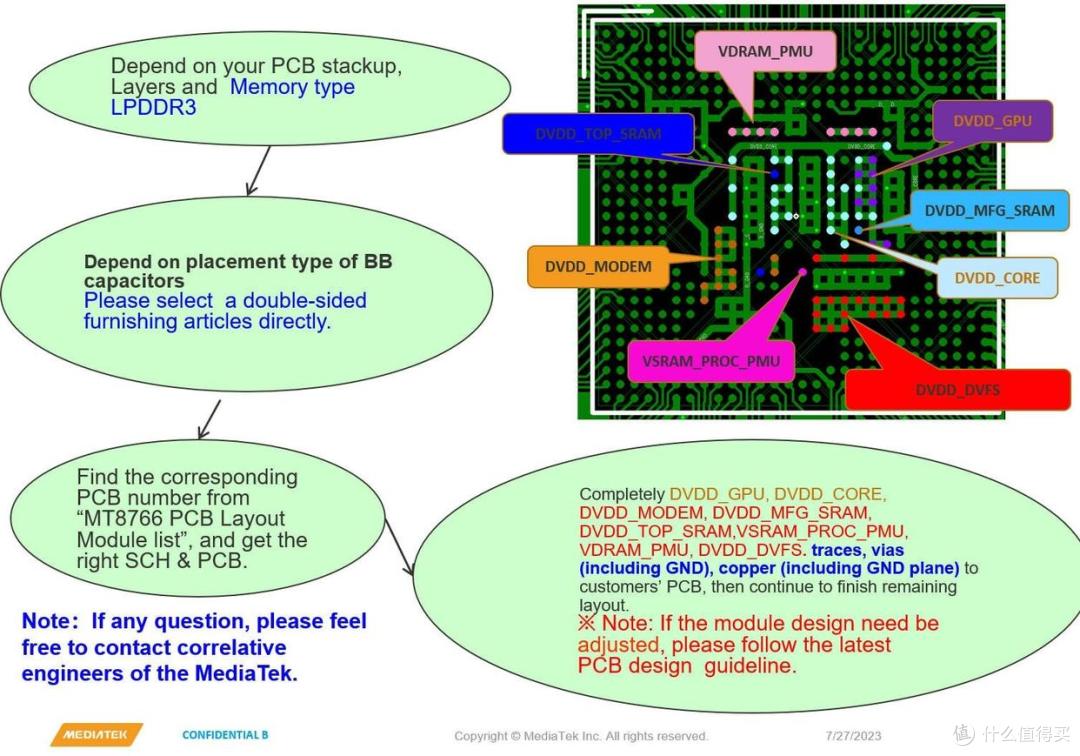

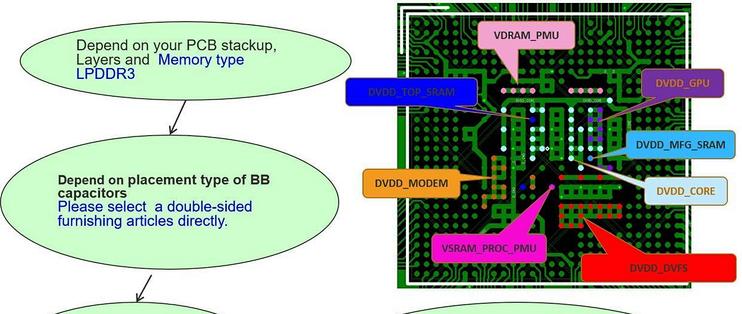

如何选择和使用合适的 PCB 模块--LPDDR3?

MTK联发科MT8766安卓4G核心板 MMD用户指南
