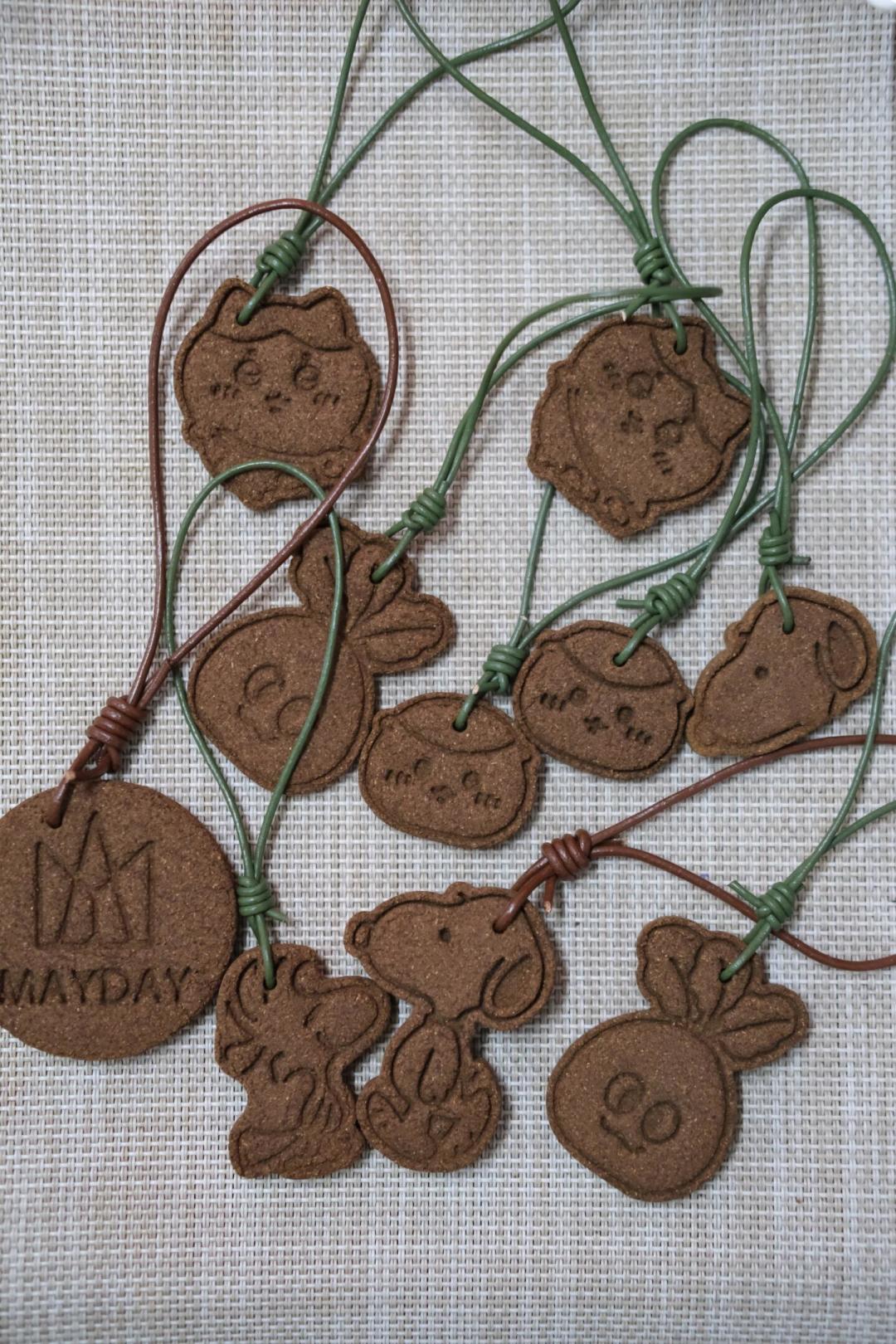

照着教程把香泥和好、压进模具、插好牙签，美滋滋等它阴干。七天后翻面一看——要么背面长了一层白毛，要么中间裂了一道缝，要么浑身都是小孔，跟月球表面似的。
别怀疑自己，这是常态。翻小红书和B站的香牌帖子会发现，新手前两批翻车是大概率事件，而且翻法惊人地一致：十有八九栽在调香泥、脱模、阴干这三个环节。
有意思的是，收藏几千上万的保姆级教程，教的都是"怎么做成功"，几乎没人讲"为什么失败"。这篇就把翻车帖里的教训汇总起来，把新手三大失败症状逐个诊断一遍。
一、开裂：多半是粘粉算错了，小半是干得太快
新手最大的坑在粘粉（一般是楠木粘粉）。教程里写"香粉70%+粘粉30%“，很多人直接算成"50g香粉×30%=15g粘粉”。
问题在于：这个30%指的是粘粉占"总重量"的比例，不是占香粉的比例。小红书正确算法是：50g香粉÷0.7=71.4g总重，减去香粉，粘粉应该是21.4g。同样的比例，一个按15g放、一个按21.4g放，差的这6g多粘粉，就是裂不裂的关键。小红书上一条讲这个的干货，575个赞、844个收藏——收藏比点赞还多，可见多少人栽过。

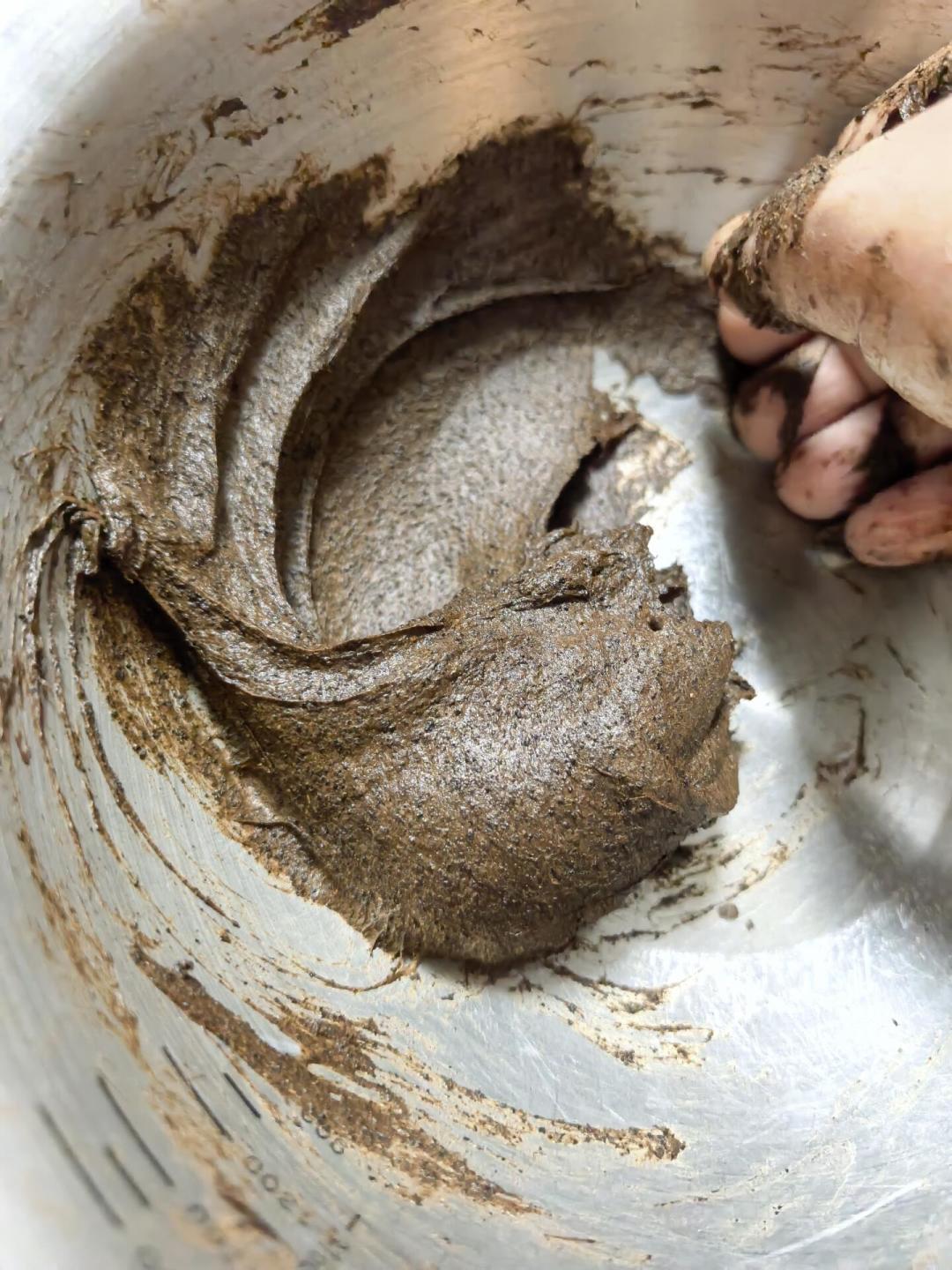

不想算数学也有偷懒解法：新手第一批粘粉直接拉到40%，成功率最高；做顺手了再降到25%-35%。水量按总粉量的60%打底，别一次倒完，以2g为单位分次加，能成团就立刻停手。加多水的后果，就是下面这种状态——泥太湿太黏，完全没法成型。
第二种开裂发生在脱模和拔牙签。有人香牌做好第二天想起来拔牙签，泥已经半干，一拽就把边缘带裂，“像啃过的饼干”。有翻车帖总结的铁律：牙签当天就要转，每隔6小时转一次防粘连，千万别等第二天。打磨也一样别上蛮力，200目砂纸轻扫，细微处换棉线慢慢蹭。
还有一类容易被忽略：干得太快。放太阳底下晒、放空调出风口边、对着风扇吹，外层先干硬、内里还湿着，收缩不均直接裂。有人的咖啡渣香牌放在桌上能晒到太阳的位置，干得太快直接翻车。小红书8月下旬这个点很真实：南方的朋友愁湿气大不干，北方开空调的朋友愁干太快，两个极端都会翻车。
二、发霉：阴干环节的头号杀手
发霉集中在阴干环节。香泥本质是有机物加水，干得不够快，霉菌就比你先到。尤其现在南方还在湿热天里泡着，是一年里阴干最难的时段。
社区里流传的标准答案是：通风避光处阴干7-10天，定期翻面。小红书道理都对，但新手实际操作中的坑各不相同：晾晒网底部不透气，容易长毛，得勤翻面；悬空架着晾，边角又容易变形；香牌做太厚，外面干了里面还潮着。
防霉就三件事：
第一批别做太厚。香牌越厚干燥周期越长，发霉风险越大；
每天至少翻一次面，顺手摸一下接触面潮不潮；
南方赶上连续阴雨天，旁边放包干燥剂或者开除湿，别硬扛"自然阴干"。
真发霉了先看程度：表面少量白点、内部还结实的，有人擦掉继续用；霉斑渗进去、闻着有异味的，直接扔。香粉不贵，别跟霉菌较劲。
三、小孔：看着吓人，其实是泥里裹了空气

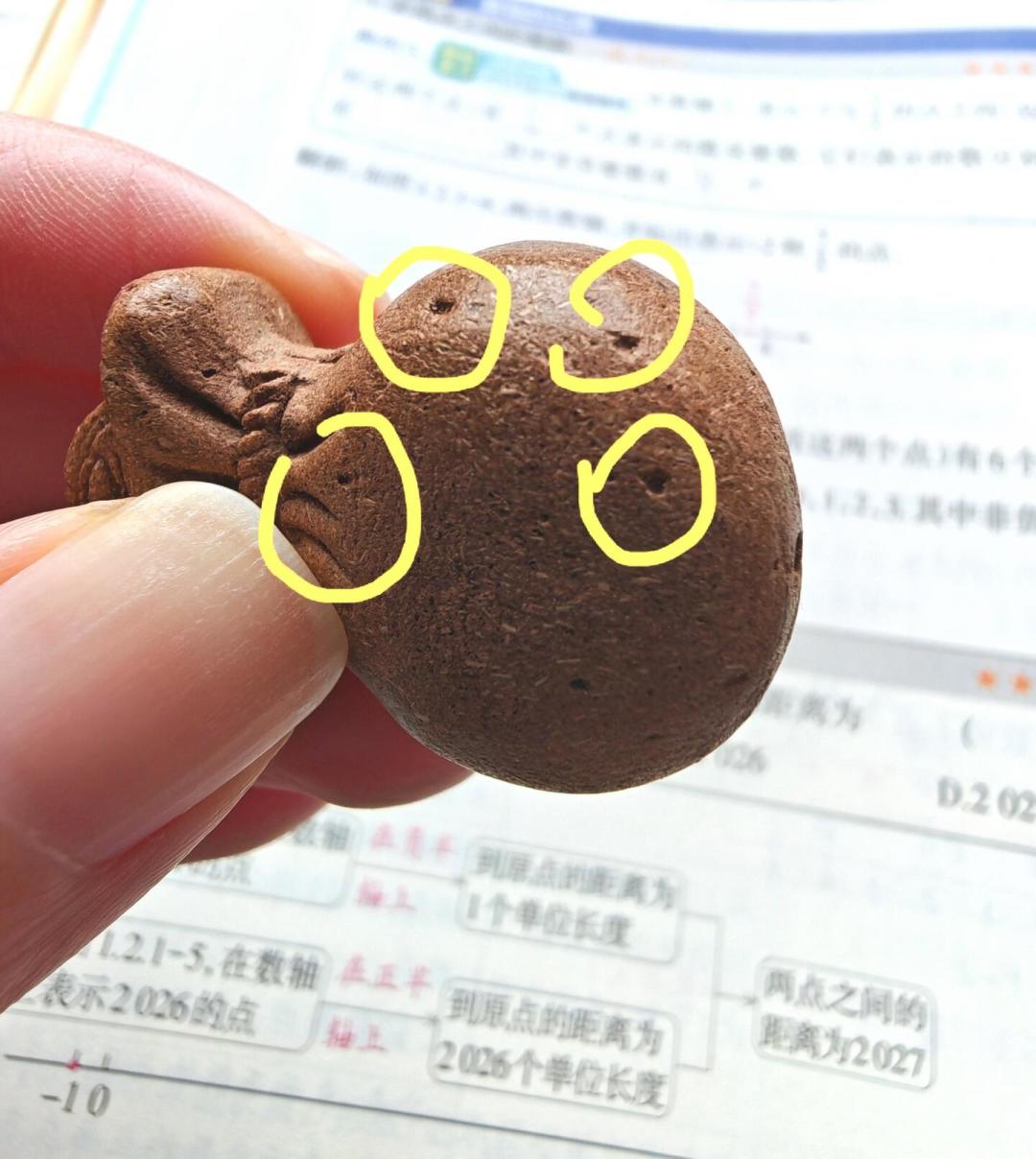

最不难看但最让人膈应的翻车：干透后正面挺好，翻过来背面全是小孔。小红书原因基本一致：香泥里的空气没排出去。揉泥没揉到位，或者填模时没有分层压实，气泡留在泥里，干了之后就成了孔。
解法也简单：揉泥多揉几遍，跟揉面一个道理；填模分次填、层层压实刮平，别图快。已经出了小孔的，只要不影响结构强度，不必重做——打磨时顺带补一补，或者就当手作的肌理感。
翻车的那批，还能抢救一下吗
这是没人系统讲、但大家都在评论区问的事。

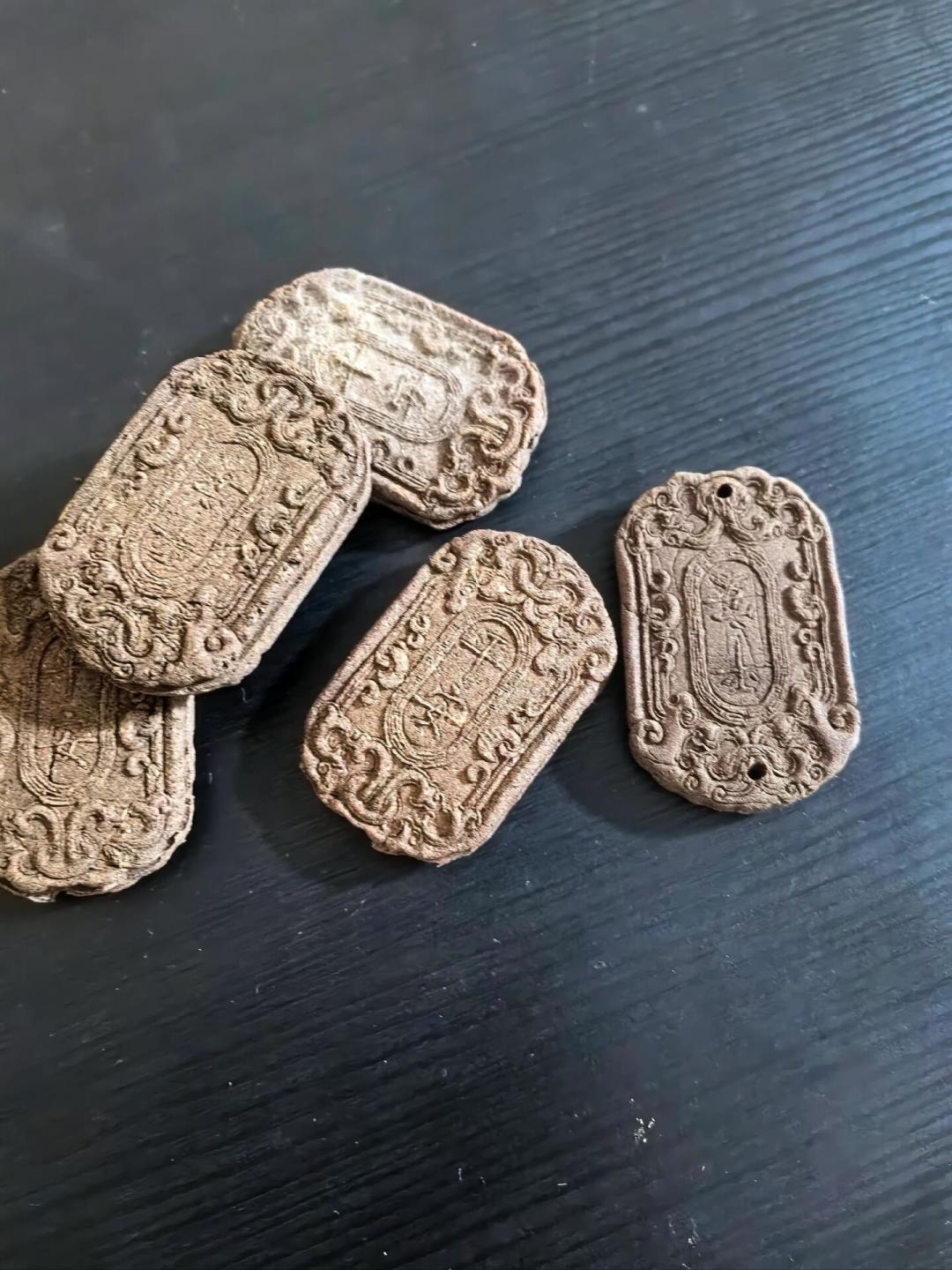

比如上图这批就是典型翻车现场：表面粗糙、带孔、边角崩缺。综合各帖的经验，大概是这样：
裂了但没碎：裂纹不大就直接穿绳佩戴，或者装进香囊袋；
味道正常只是品相失败的：碾碎了当香囊填充料，原料是纯天然香材的也可以上电子香炉熏；
发霉的：扔。这是唯一不建议抢救的情况。
说明一下，以上都是社区里的经验做法，不是标准答案，按自己的接受度判断。
下一批想成功，记住三句
粘粉按总重算，新手直接40%，水分次加、成团就停；
牙签当天转，半干脱模，打磨用200目砂纸轻扫；
阴干避光勤翻面，厚牌慢干，发霉就扔。
最后给还在观望的朋友一个入门路线：第一次不必买贵的香材。现在站内讨论度最高的路线是咖啡渣——咖啡渣炒干过100目筛，和楠木粘粉按2:1混合，成本约等于零，翻车也不心疼。哔哩哔哩等手感练出来，再换真正的檀香、沉香粉。
另外提个醒：如果是冲着"驱蚊"“安神"这类功效做香牌的，预期放低。香牌的主要价值是香气和把玩，靠鼻子吸入的量很有限，有知乎作者专门提醒，合香制品改善的是"状态”，不是"疾病"。知乎这一点别交智商税。
