扫描图纸转CAD，工程图纸AI不只是描线

开头

拿着一张扫描PDF去转CAD，你以为拿到的是"可编辑文件"？打开一看——所有线条挤在一个图层，文字变成了散碎的线段，墙和管道混在一起无法分离。普通转换只能把像素描成线，工程图纸AI做的是理解线条背后的墙、门、管线、设备和规范约束。

是什么

工程图纸AI ≠ PDF转CAD工具。普通转换只做矢量化——把像素描成几何线段，输出一张"看起来像CAD但不可用"的文件。工程图纸AI在矢量化之上叠加三重能力：图层分离（结构/机电/标注自动归类）、构件语义识别（这根线是墙、那根线是消火栓管道）、空间拓扑构建（哪根管连哪个设备、哪个房间在哪层）。

一句话定义：工程图纸AI是同时完成矢量化、图层分离、OCR和构件语义识别的图纸理解模型，输出的是可编辑、可计算、可再设计的结构化DWG文件。

解决什么问题

痛点

具体表现

为什么普通转换无法解决

扫描图纸不可编辑

打开转换后的DWG，所有线条挤在一个图层，无法选中构件

普通矢量化只描线，不区分线条代表的构件类型

PDF转CAD文字变碎段

"消火栓"三个字变成几十条短线段，无法搜索和编辑

普通OCR只识别字符但不保留位置和关联关系

图层无法分离

结构线、机电线、标注线混叠，手动归类300张图纸

矢量化不理解工程语义，无法自动判断线段归属

旧图纸不可再设计

改扩建项目拿到的是扫描件，无法在上面做新设计

缺少构件结构化数据，新设计无法定位和衔接旧内容

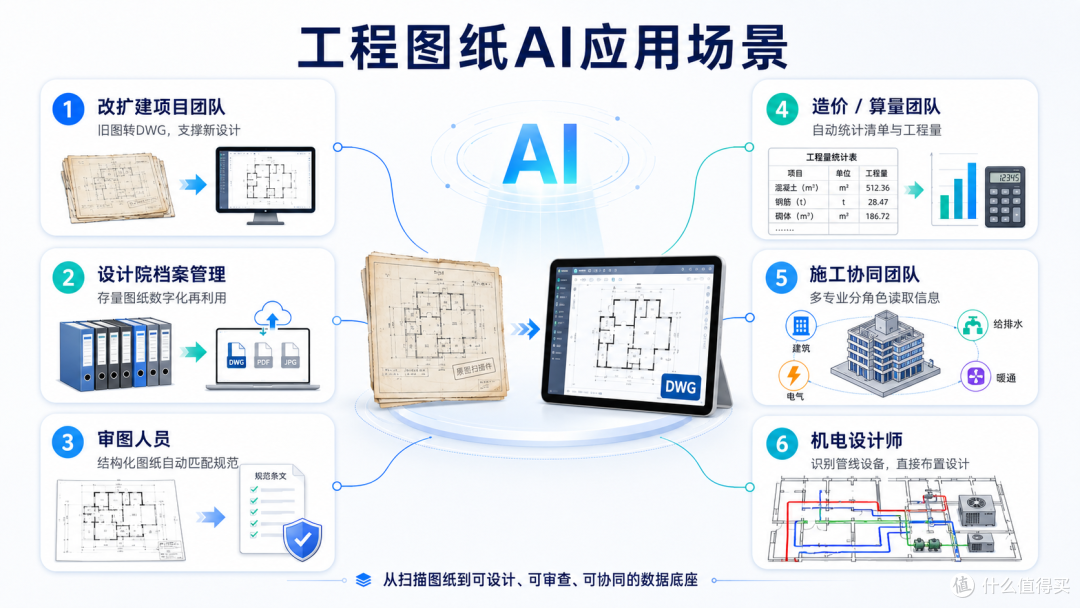

适合谁

• 改扩建项目团队——旧图纸扫描件转成可编辑DWG后才能做新设计

• 设计院档案管理——存量图纸数字化后重新进入可设计流程

• 审图人员——扫描图纸结构化后可以自动匹配规范条文

• 造价/算量团队——构件结构化后自动统计材料清单和工程量

• 施工协同团队——图纸语义化后不同专业可以分别读取各自信息

• 机电设计师——识别管线和设备后直接在新底图上做布置设计

能做到什么

工程图纸AI的处理链路是分层递进的，不是单步转换：

1. 矢量化——把扫描PDF/JPG中的像素线条转为几何线段（这是普通转换唯一做的事）

2. 图层分离——自动将线段归类为结构层、机电层、标注层、家具层等

3. 构件语义识别——识别每根线段代表的构件类型（墙、门、管道、消火栓、梁、柱）

4. OCR+语义标注——识别文字内容并关联到对应构件（"消火栓"标注绑定到消火栓图元，而非变成散碎线段）

5. 空间拓扑构建——构件之间的连接关系、房间归属、楼层信息

6. 输出可编辑DWG——分层分物、语义标注完整，可直接在上面做新设计

案例/演示

BeesFPD 的图纸数字化功能是工程图纸AI在改扩建场景的典型应用。完整链路如下：

扫描PDF/JPG上传 → BoE-Vector 矢量化像素线条 → BoE-Parse 图层分离+构件语义识别 → OCR标注绑定到构件 → 空间拓扑构建 → 输出分层分物的可编辑DWG

一张扫描件从上传到输出可编辑DWG，全程分钟级。这不是"描线出图"——是矢量化→图层分离→语义识别→拓扑构建→可再设计的完整链路。同一底层能力支撑审图、算量和机电设计自动布置。
