收拾屋子，找出一堆陈年网线，大家来掌掌眼——最差是安普

快过年了，开始收拾屋子，整理东西。在好久没打开的箱子里忽然冒出点小惊喜。

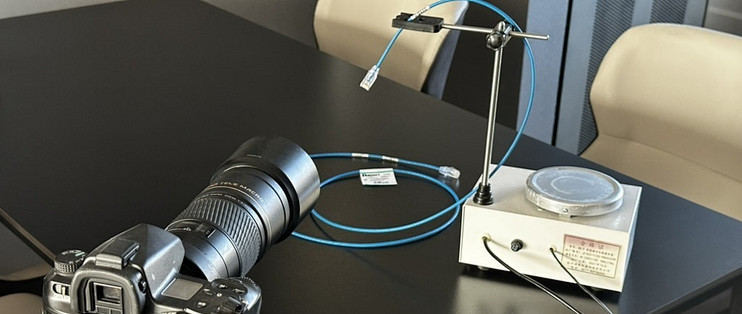

发现了一大堆的陈年网线，最早的线估计可以追溯到2010年代，恰好今天没事，咱们就仔细聊下这箱子网线，顺便搭个架子拍点水晶头上的微距照片说说网线上相对细节一点点的知识。

手里最差的线是安普的，这个东西并不是杂牌，而是正正经经的传输中的神线

但为什么说安普是最差的网线呢？这包线生产于2016年的第43周。恰好是安普网线青黄不接的时间段：

从包装上我们可以看到塑料袋子左上角是TE的logo，也就是安普被卖掉后的老东家泰康电子，而标签上写的Commscope则是2012年安普被泰康电子又卖给康普后的品牌。所以大家可以看到在网线的包装上草草的贴了一张不干胶纸。

还有一点就是这里：

注意塑料袋上端有一个挂钩孔，这是面向消费市场的网线特征。在塑料袋顶端添加一个挂钩孔，是很方便挂在超市的货架上进行销售，比较易于消费者直接拿取的设计。但是在大部分工程项目领域中网络跳线都是以箱为包装单位的，就不会出现挂钩孔了。

这段时间安普线还是老设计，虽然这是一条FTP带有屏蔽层的六类线，但接口设计还是很多年前的老设计，尤其诟病的就是显卡后部护套上的凸起，当年这个歪歪扭扭的凸起保护套怎么看都不像是真品的样子。

但如果看端子面，我们会发现安普还是大厂风范

在接头的这一面做得还是相当的扎实。

然后是国内的一个不常见的牌子Belden。

仔细看线的袋子，上面也有挂孔，这也是一个面向消费领域的网线产品。iN现在的很多音频线和视频线都是他家的，这种制作线路的厂家往往都会尝试一下网线这个品类。而Belden则是在2015年左右的时间里面还着重发力了一下网络市场。

在这个线上面你可以看到CAT6+的标记，很明显的位置是吧，但这条线依然是六类线，并不是大家所期待的超六类线。

只不过Belden玩了一个很有意思的市场策略，也算是对得起CAT6+这个标记。通常六类线可以跑的频宽是250MHz，这是六类线的标准定义，但Belden做的这个CAT6+的设计指标是可以跑到350MHz的，虽然达不到超六类500MHz的基准要求，却可以在家用布线的时候有更高的余量，让网络可以更加的稳定。

只是毕竟不是真正资深的玩综合布线方案的公司，比起别家来说Belden的线在制作工艺上随意度就大很多了。

插头会以注塑工艺对芯线进行封装。只是注塑的工艺还不是特别成熟，当年的这批线几乎都没有注满的，总会在水晶头里面出现缺陷导致网络芯线露出来。

但整体看

百通的导体用料还是相当的扎实，所以如果按照六类线的标准来测试，百通的网线倒是出乎意料的都能过六类跳线的测试。甚至比前面提到的泰康末期的安普线在指标上更有优势。

再有就是康普线了，现在很多的人说康普线就是安普线实际上是错误的，康普（Commscope）是一个相当大的美国电缆厂商，在2010-2020年这十年里面收购了大量的线缆品牌，我们熟悉的安普（AMP）的网线业务也在2012年被康普收购。但是，康普不等于安普！

例如这条线上面标记的是SYSTIMAX，实际上是早期安普之外的另一个综合布线大牌亚美亚（Avaya）的综合布线产品线。在2004年被康普收购后，这个产品线还一直存在，在有的方案中会用到SYSTIMAX的设施进行网络构建。而上面的网线就是在这些方案中使用到的。

再看线的包装你会发现这个级别的网线就已经没有挂钩孔了，完全不会在消费市场上直接销售。

如果看线标，基本上你也就找不到康普的标记了，取而代之的是SYSTIMAX，后面的GIGASPEED X10D 还是Avaya时代保留下来的子品牌。这条线是超六类线。24 AWG的线径，为了追求柔软度，这条线采用了多芯铜缆导体。

仔细看上面导体部分并不是一根单一的铜线。实际上到了网络跳线这一个层面多芯线和单芯线都有存在的价值，两者并没有什么绝对的优劣之分，更重要的在于跳线整体的设计。24AWG 在一定长度上利用多芯线做跳线并不是不可以，但为了追求柔软所差掉的部分就需要利用其他的设计再做补全。

因此你会发现这条线的水晶头内是大有乾坤的，一些你在其他水晶头内部看不到的设计，都被集成在了这枚小小的水晶头里面。

其实一直在说用人手来做网线极限点在六类线，到了超六类这个等级已经是无法依靠人手来制作了。

再然后就是大家说的老安普线了。康普这个牌子其实还是挺良心的，至于为什么，我们继续往下看：

老安普线到了康普后继承的子品牌叫做NETCONNECT，这条也是超六类跳线。

有什么不一样的呢？这两根线放在一起大家可以看到粗细度：

前面的SYSTIMAX是24AWG的，而这根NETCONNECT是26 AWG的，线径要小了很多。为了达到设计指标接头部分也做了特殊的设计：

同时，为了满足线径足够小的需求，不仅仅在接头上整活，实际上还在线材上下功夫：

跳线整体上是满足超六类标准的对吧？但是实际上这跟跳线的网线部分采用的是七类线（CAT 7）。所以说，现在在市场上看到的成品网线你不能看它在商品页中写的自己是几类线，目前消费市场上七类、超七类、八类、超八类的网线满天飞，但大部分连六类的测试都难以通过。而真正的大厂会怎么做呢？一根网络跳线即便用的是七类线，但如果测试仅仅满足超六类跳线的指标，那么这条线就是超六类，完全不会进行虚标。

再有就是更细的线了，今天找出一条泛达：

28AWG的线径，和之前的两根线比较一下，是不是更细了？

28 AWG的这条泛达只做到了六类线的标准。但是这是今天找出的这些网线中做得最复杂的。

不仅仅水晶头内的结构增加了线路的稳定性并对芯线进行了隔离，而且芯线在水晶头内的垂直排布也作出了优化：

采用了长短不同的触点将芯线隔开了更大的距离。这一切实际上都是为了满足六类线250MHz数据传输的要求。但反观现在消费市场上的很多号称六类七类的细跳线

不由得想问一句，这些线做什么设计了就能跑到商家所宣称的规格？？？

最后还掏出来几米网线：

康普的超七类线。上午拍照之余手痒，用这点网线做了两根跳线：

回头有时间给大家聊了怎么做跳线吧，这种做法纯属玩票，不太值得推广。
