滚珠轴承的狂欢:Arctic高性能风扇拆解
说到“Arctic”品牌,想必爱好者们都不会陌生。这家以“北极”为名的散热厂商,曾以显卡散热器而名噪一时。
著名的“AC三奶”:Arctic Accelero Xtreme时至今日,DIY显卡散热已不再流行,Arctic的角色也随之发生了变化。转而探索散热风扇与配件领域,并带来了诸多新品。
作为耐久与可靠性的象征,“滚珠轴承”向来是爱好者们为之热衷的话题。而Arctic最新上市的风扇中,同样不乏有引人注目的双滚珠产品。
这些风扇的内部结构如何?在这篇文章里,我就将带来两款高性能散热风扇的拆解分析。希望能为消费者选购提供帮助!
Arctic P12 MAX
这是一款转速可达3300RPM的高性能风扇,各项参数极为亮眼,但它的拆解步骤并不复杂:揭开标签、取下卡扣,内部结构便映入眼帘。

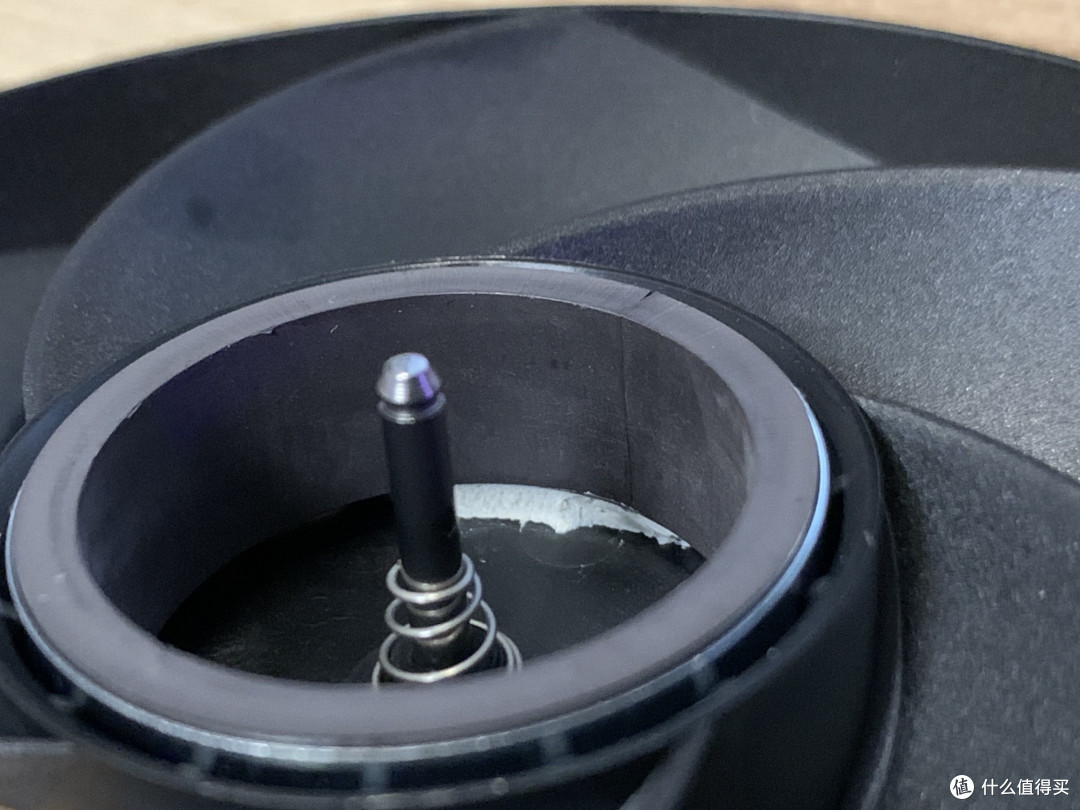

较高的转速自会带来离心力的挑战,但Arctic已然做好了准备。P12Max将扇叶连为一体,这显著改善了它的强度。
作为一款主打性能的风扇,动平衡点胶当然不会在P12Max上缺席。与常见的红色截然不同,乳白色的点胶一贯是Arctic的特征。不必误会,它们并不是扇叶上的污渍,而是其平稳运转的保障。

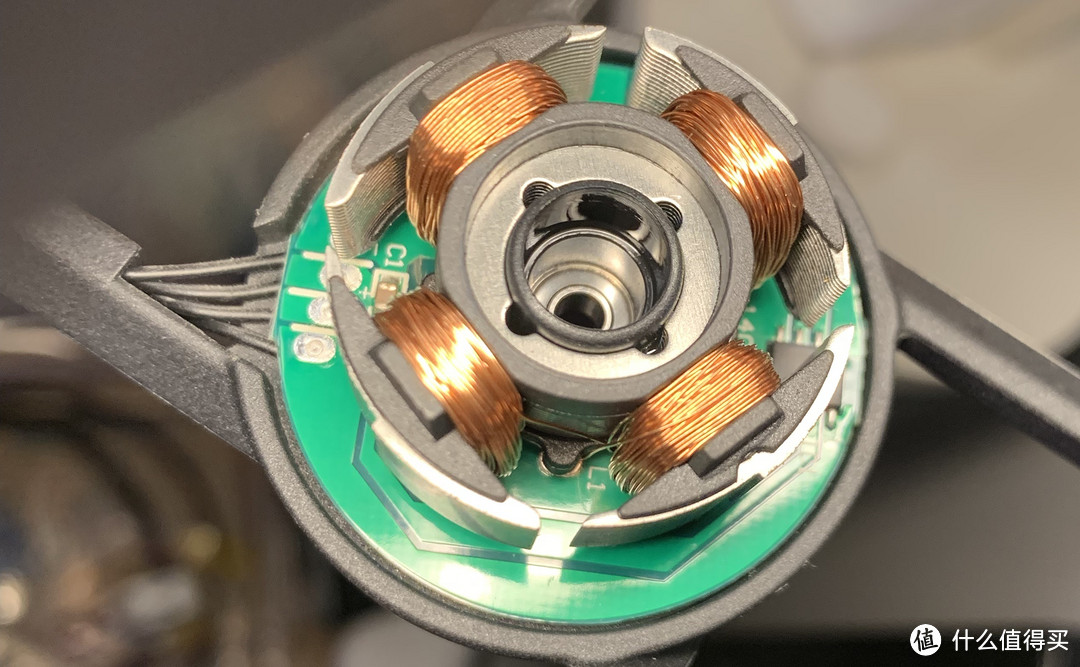

两颗轴承的间距尚可,理应能提供足够的支撑。但是这款产品仍有一些轴承损伤的案例,主要源自外力的冲击——Arctic风扇的包装质量,仍然有待加强。

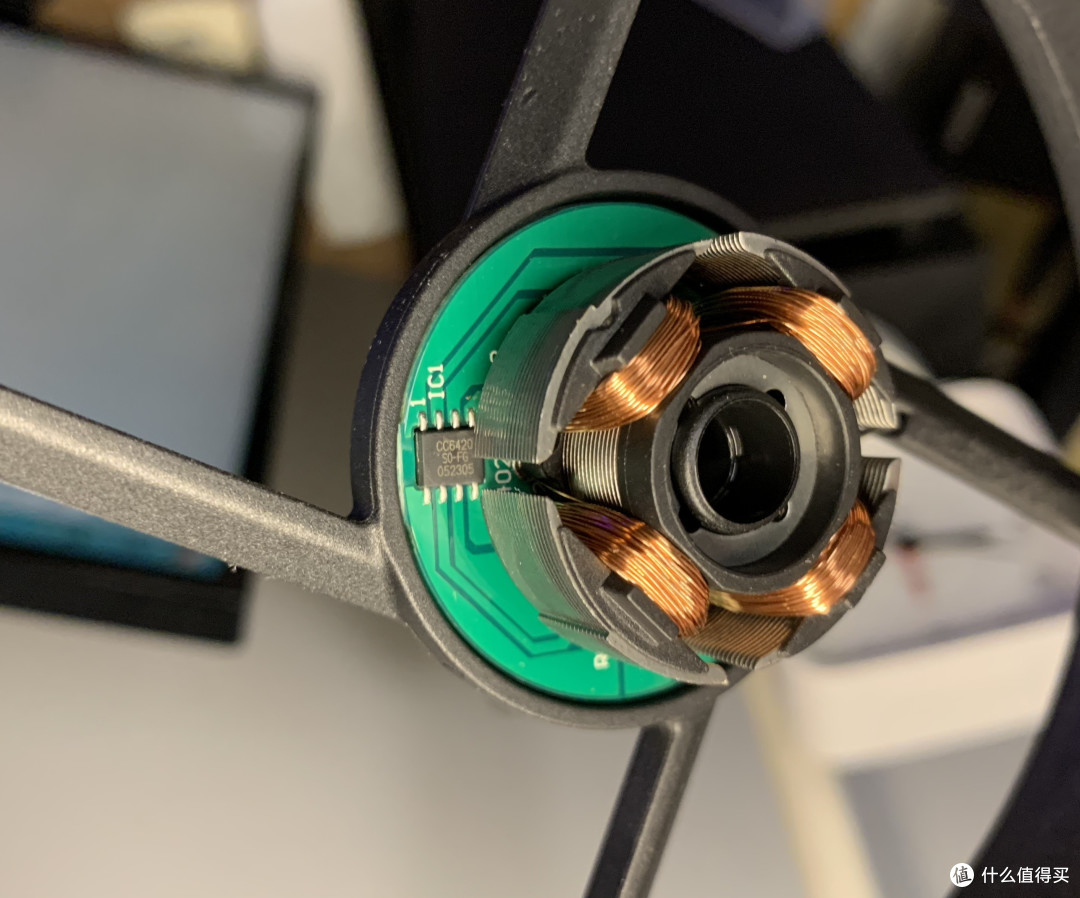

Arctic所采用的驱动芯片为CC6420,P12Max的电机比以往更大。为了容纳这重新设计的驱动部分,扇叶的轮毂比也进行了调整。更大的轴心同样有助于强度,并且是对产品定位的再次重申:为了风压、性噪比与更集中的气流,同转风量是必要的牺牲。

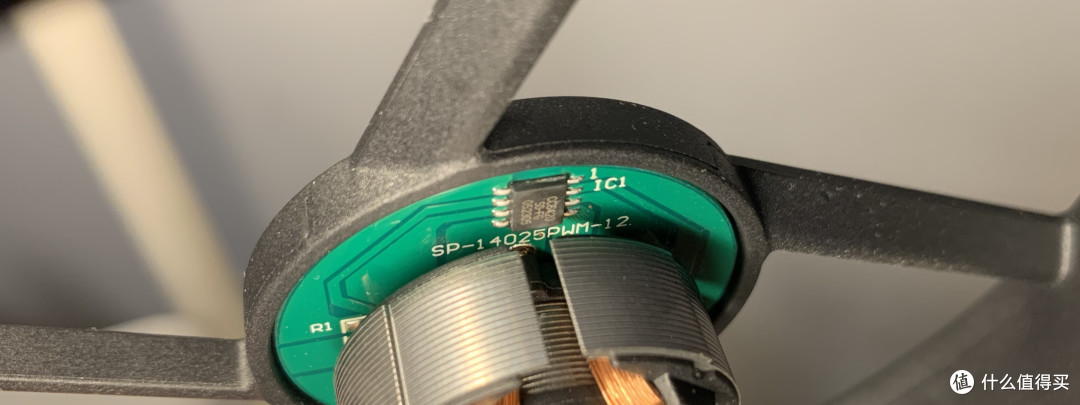

在风扇电机的PCB板上,还隐藏着一个耐人寻味的“彩蛋”——“SP-14025PWM-12”的字样,或许暗示着另一款产品?
无论如何,这也是其驱动方案的一个侧写。
P12Max的定价并不算高昂,留给Arctic的发挥空间自然有限。即便如此,这家品牌仍然交上了一份令人满意的答卷。
遗憾的是,尽管有着相对不错的设计,Arctic仍然认为消费者们会更青睐含油轴承产品。以滚珠耐久而闻名的P12Max风扇,如今正逐步替换为更廉价的“FDB轴承”。这款物美价廉的滚珠风扇停止生产,不由令人为之叹息。
领略过消费级风扇的结构内在,接下来登场的是一款面向工业用户的产品——S8038!
Arctic S8038

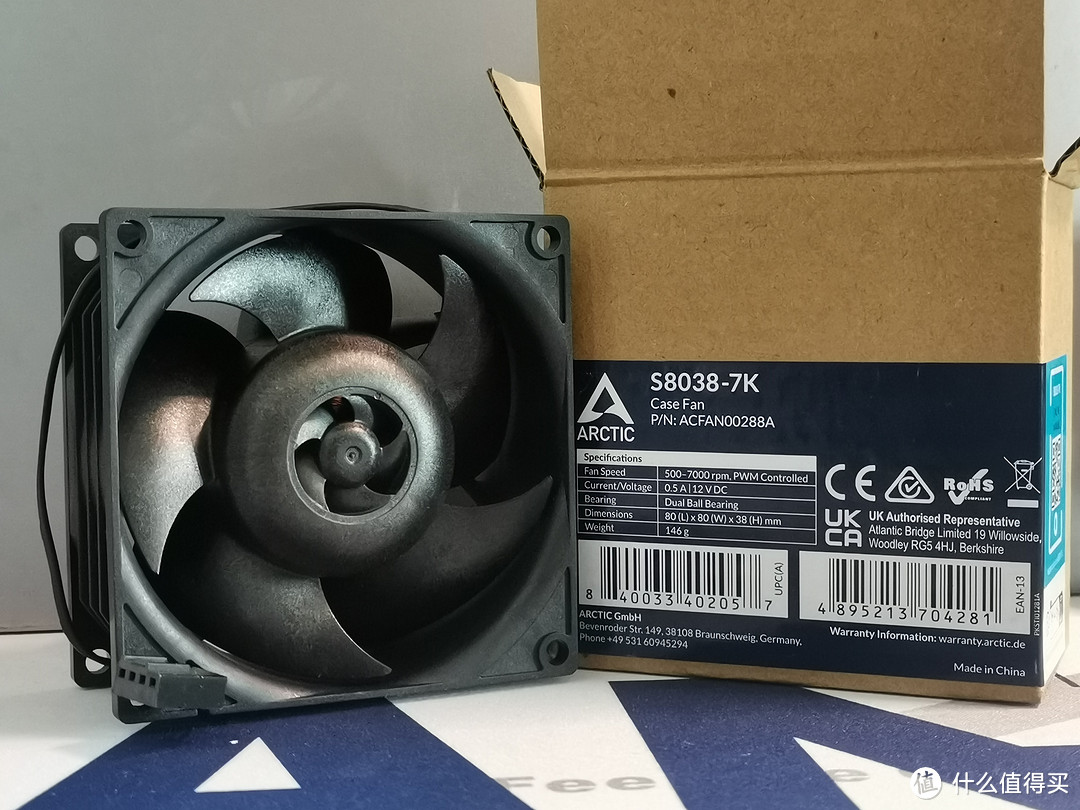

从这粗犷的外形之中,不难想象其性能的实力。至高可达万转的叶轮之下,又究竟有着怎样的内心?
轻轻撕下扇框背面的贴纸,映入眼帘的是黄铜色的套管。为了保证吊装运转的可靠,金属卡扣也是必不可少的。

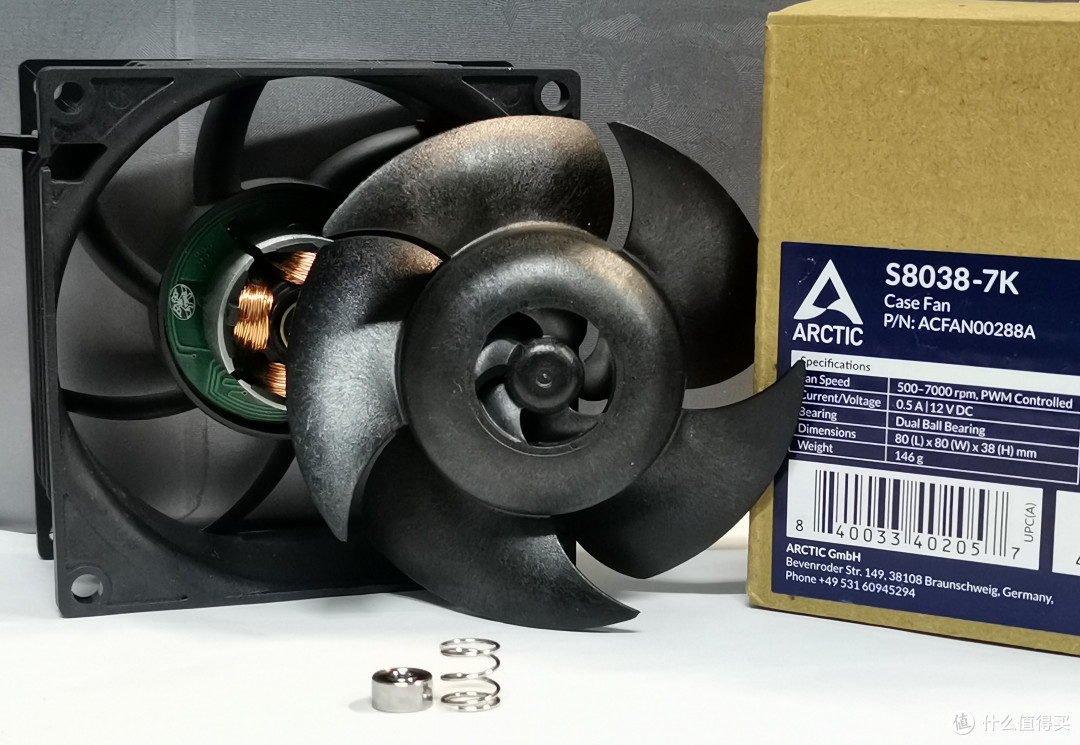

厚厚的动平衡点胶填满了其中一角,扇叶上的镂空是其最大的特色:Arctic在此增添了一组额外的叶轮。外圈的8cm风扇为服务器散热,而轴心处的2cm扇叶则冷却电机自身。
这般奇特的“双扇叶”造型,足以成为散热产品中的设计奇观。Arctic更是表示,借助这独树一帜的设计方案,风扇的使用寿命有望延长50%!
为风扇电机“主动冷却”的方案并不罕见,但如Arctic这般“增添叶轮”的做法却是少有。它在带来更优散热效果的同时,也引入了额外的积灰与腐蚀风险。
当扇叶的转速较高时,S8038的电机线圈若隐若现。针对水汽与盐雾的挑战,Arctic也提供额外的遮挡贴纸。倘若外界环境太过恶劣,用户可以考虑限制这项功能。
并非传统意义上的“工业风扇厂商”,Arctic的一些细节还欠考虑:风扇的线槽不太合理,线材表面留下了明显的挤压破损痕迹。
S8038的线材破损而S8038的扇叶设计,也充满了经典产品的“既视感”——对比大名鼎鼎的山洋9GA型8038风扇,Arctic的外圈扇叶未免与之太过相似。
总体而言,S8038是Arctic面向工业市场的一次尝试。尽管诸多设计稍显稚嫩,这也未免不是有益的探索。
值得一提的是,S8038支持PWM调速,最低转速可低至500RPM。它未必不能兼顾机箱散热,只要你不介意那满转时的轰鸣——作为一名性能爱好者,哪一款产品才是你所青睐的呢?
这篇文章到这里就结束了。如果对本文内容与风扇选购有疑惑,随时欢迎与我交流!
