三风扇散热，摩尔线程MTT S70独立显卡拆解
2026-01-06 12:06:03
0点赞
0收藏
0评论
前言
本期拆解带来的是摩尔线程MTT S70独立显卡，这款显卡采用摩尔线程MUSA统一系统架构，内置3584 MUSA核心，核心频率1.6GHz，搭配使用7GB GDDR6显存，单精度浮点算力高达11.2TFLOPS，带来流畅的操作体验。
这款显卡配备PCIe 4.0接口，采用三散热风扇设计，并设有摩尔橙氛围灯效。显卡采用全金属外壳，设有3DP和1HDMI视频输出接口，供电输入使用PCIe 8Pin供电接口。下面就带来摩尔线程这款显卡的拆解，一起看看内部的构造和设计。
摩尔线程MTT S70显卡开箱
显卡包装盒正面印有摩尔线程品牌，MTT S70型号，右侧印有显卡外观，包装盒底部设有橙色条状装饰。
包装盒内部设有珍珠棉填充。

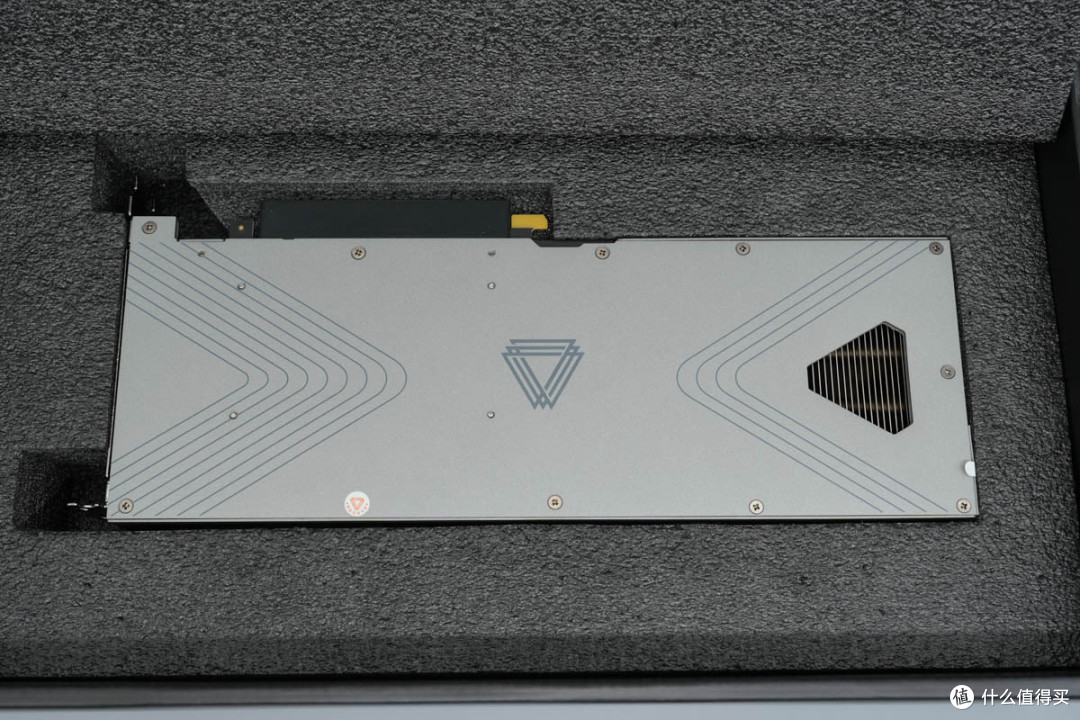

显卡本体通过珍珠棉严密包裹防护。

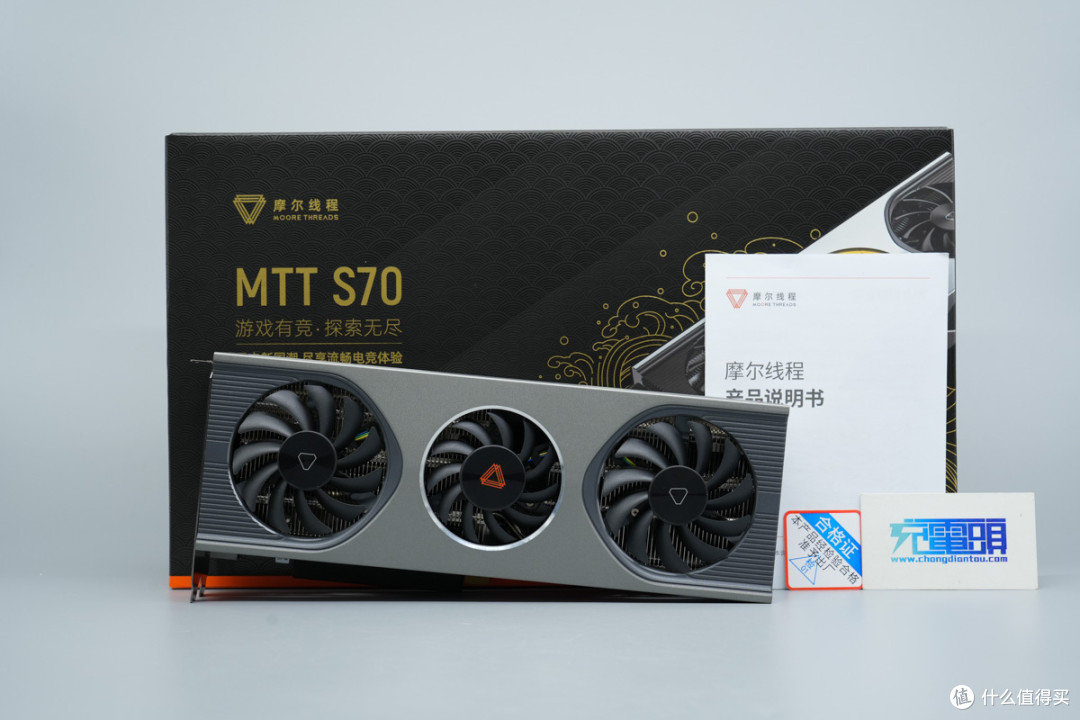

包装盒内含MTT S70显卡，产品说明书和合格证。
显卡采用全金属外壳，为三散热风扇设计。
显卡背板为流线菱形设计，并设有贯通式通风孔。
显卡两端设有大直径散热风扇。

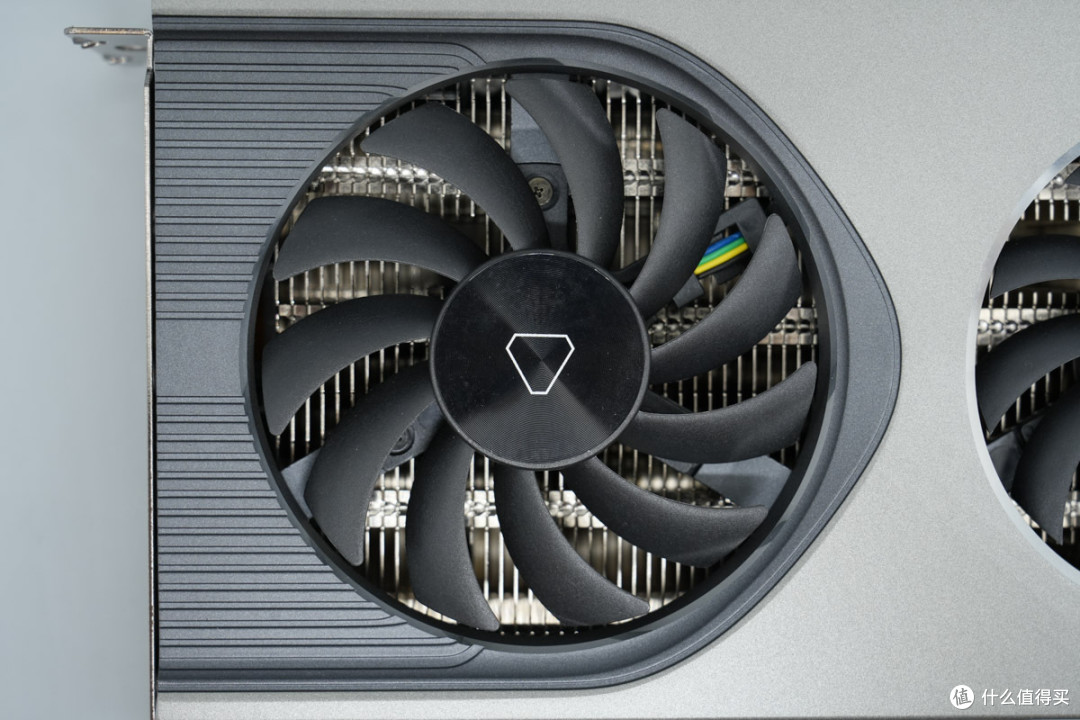

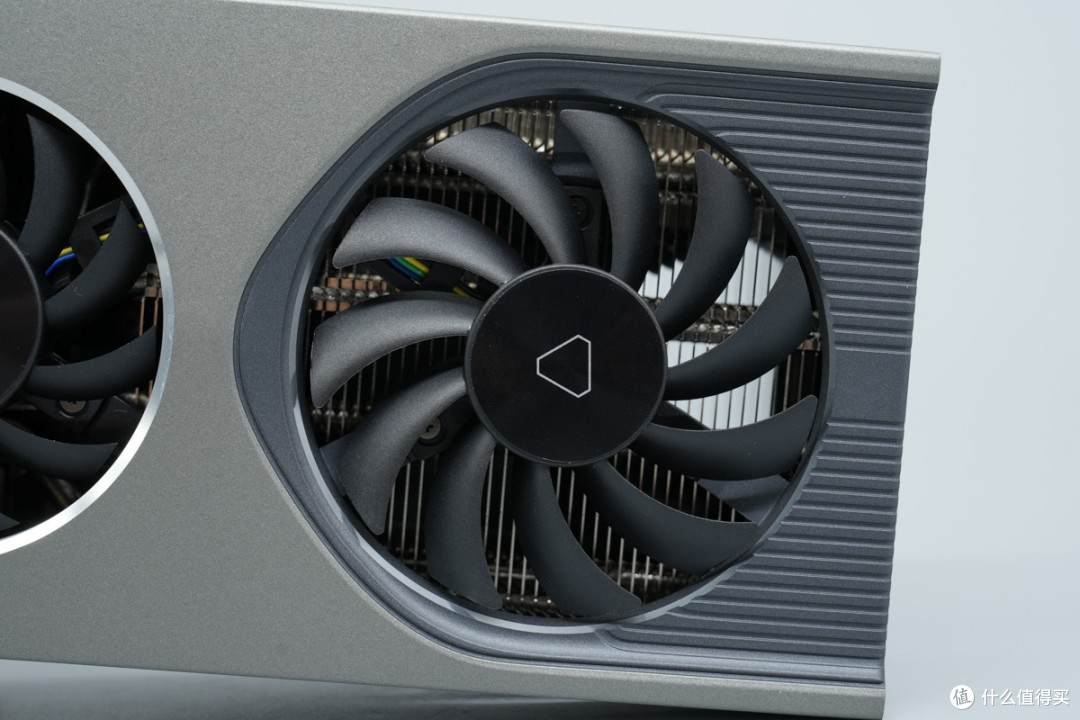

显卡尾部大直径散热风扇特写。

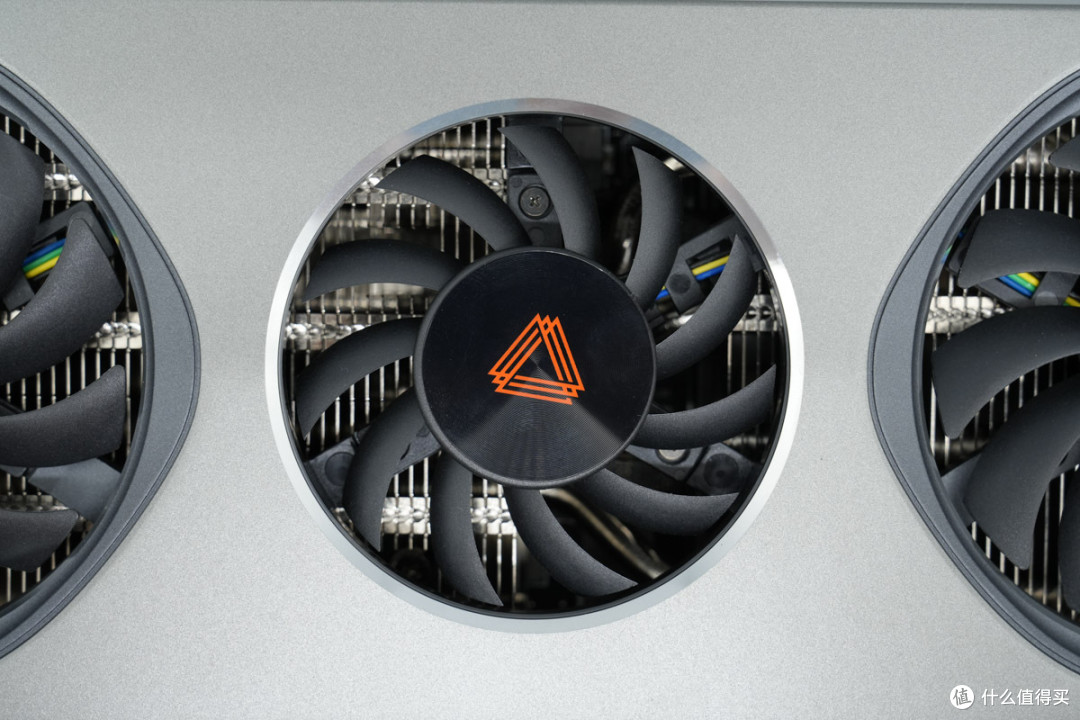

显卡中间小直径散热风扇特写。
风扇与壳体之间设有氛围灯。

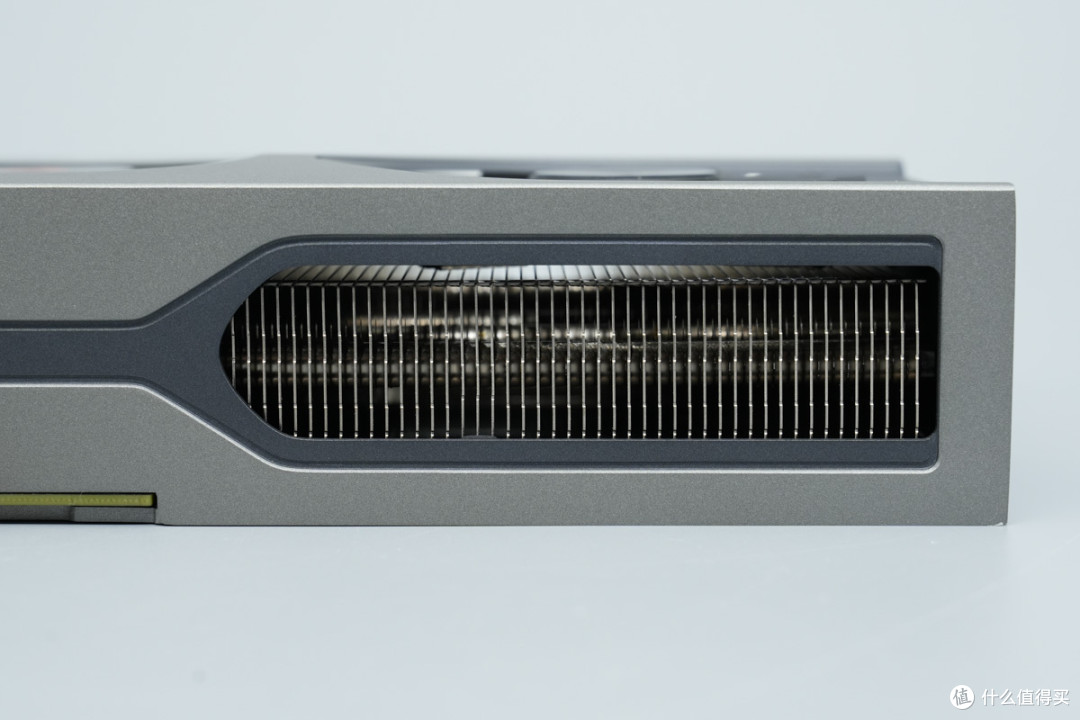

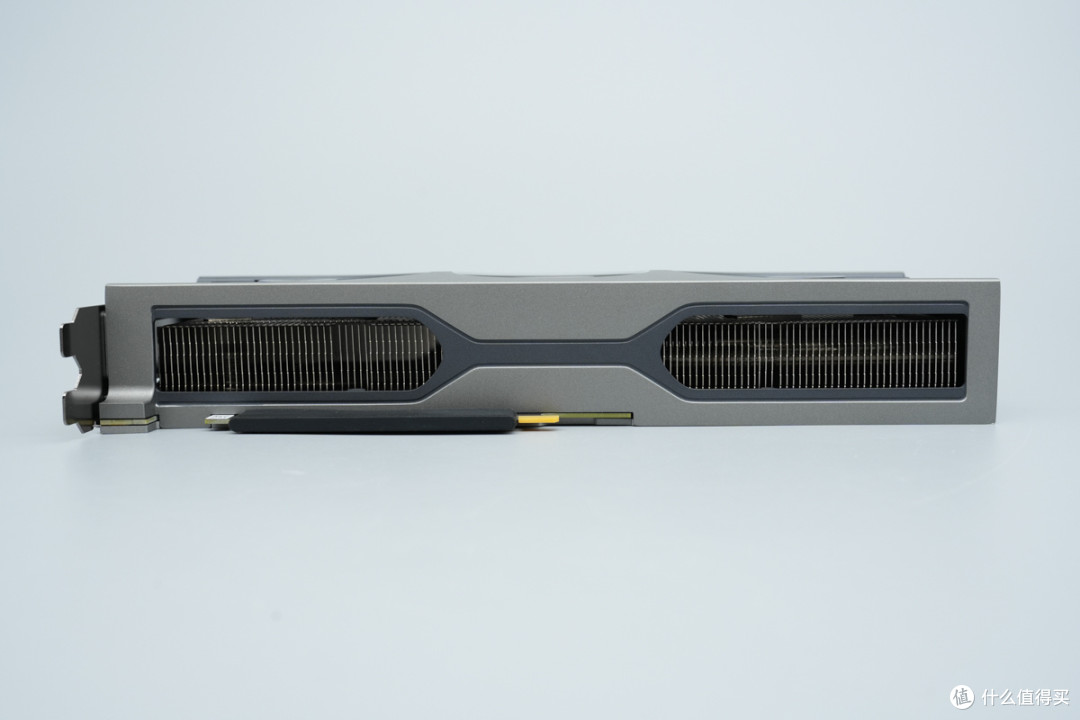

显卡侧面为开放式设计，便于热空气排出。
内侧也是同样的开放式设计。
内部散热格栅特写。
显卡为双槽设计，挡板为封闭设计，与外壳和接口通过螺丝固定。
HDMI接口和DP显示接口特写。

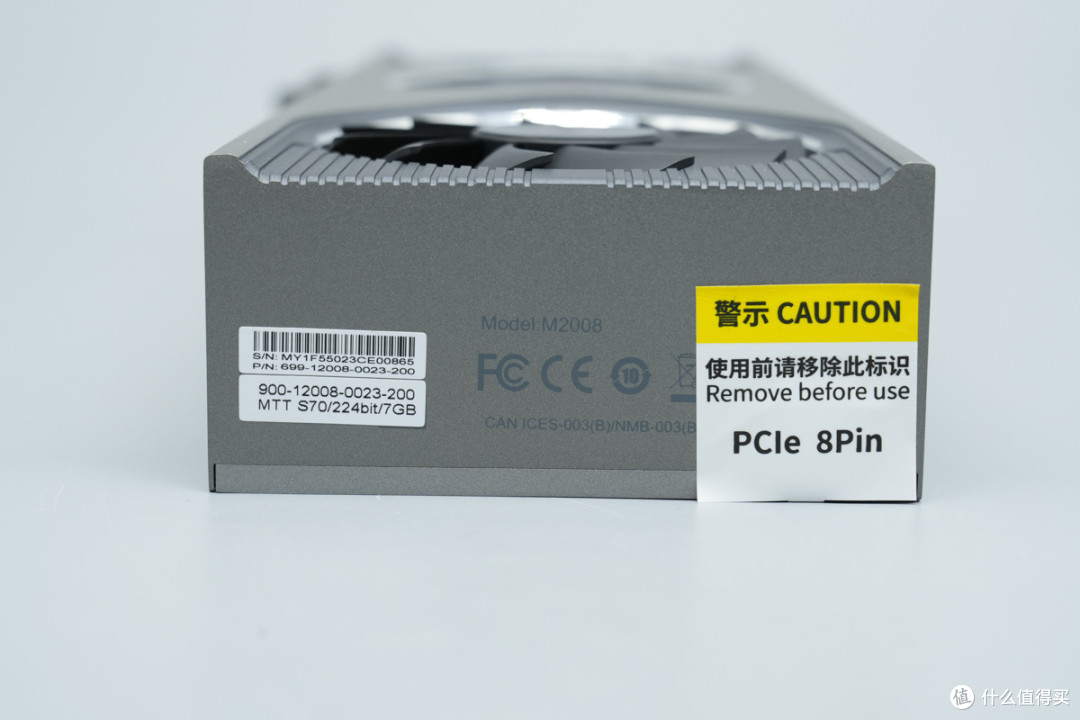

显卡尾部粘贴序列号贴纸和警告标识，标注供电端子为PCIe 8Pin。

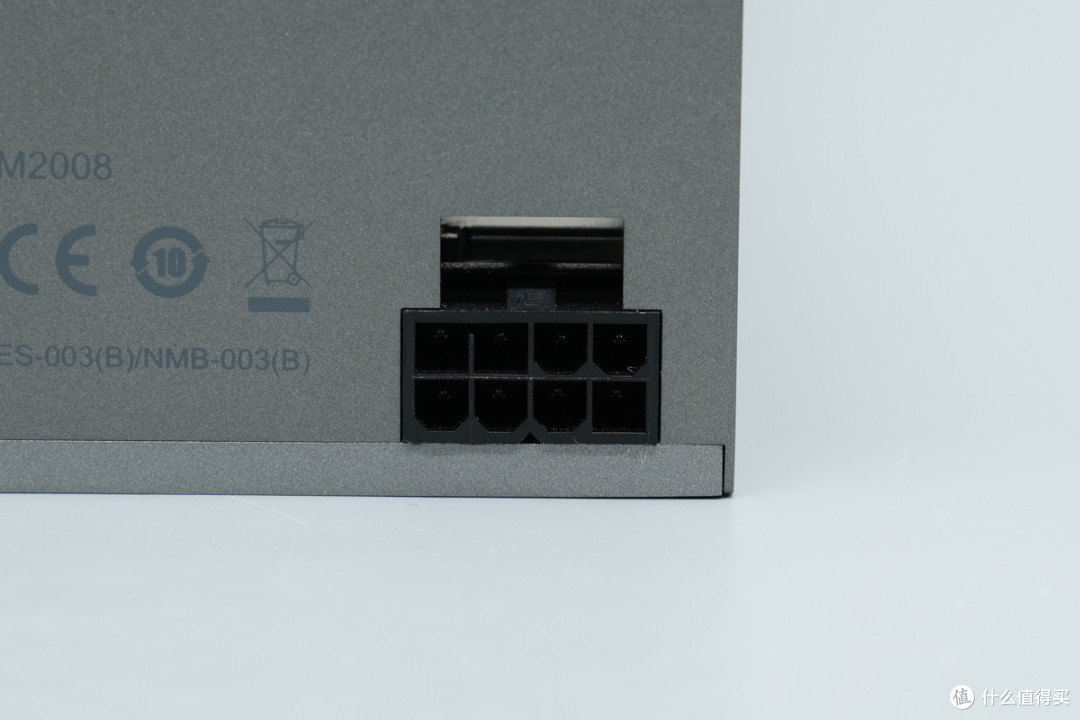

撕下警告标识贴纸，PCIe 8Pin供电插座特写。

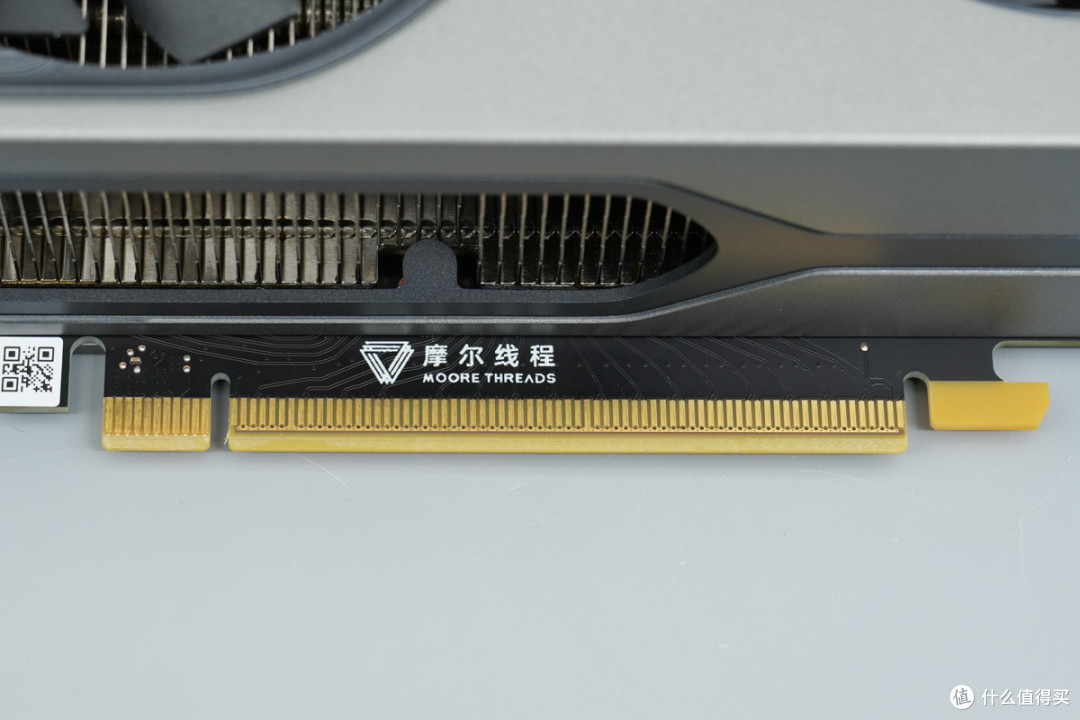

显卡金手指处印有摩尔线程logo。

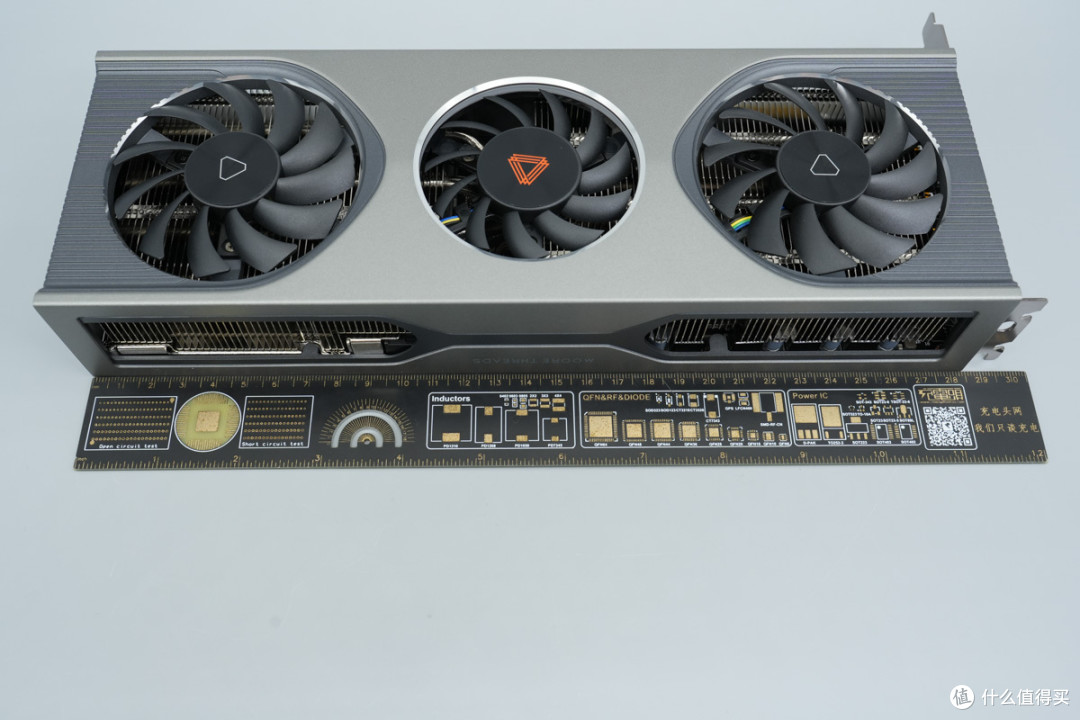

测得显卡长度约为285mm。
显卡宽度约为98.3mm。

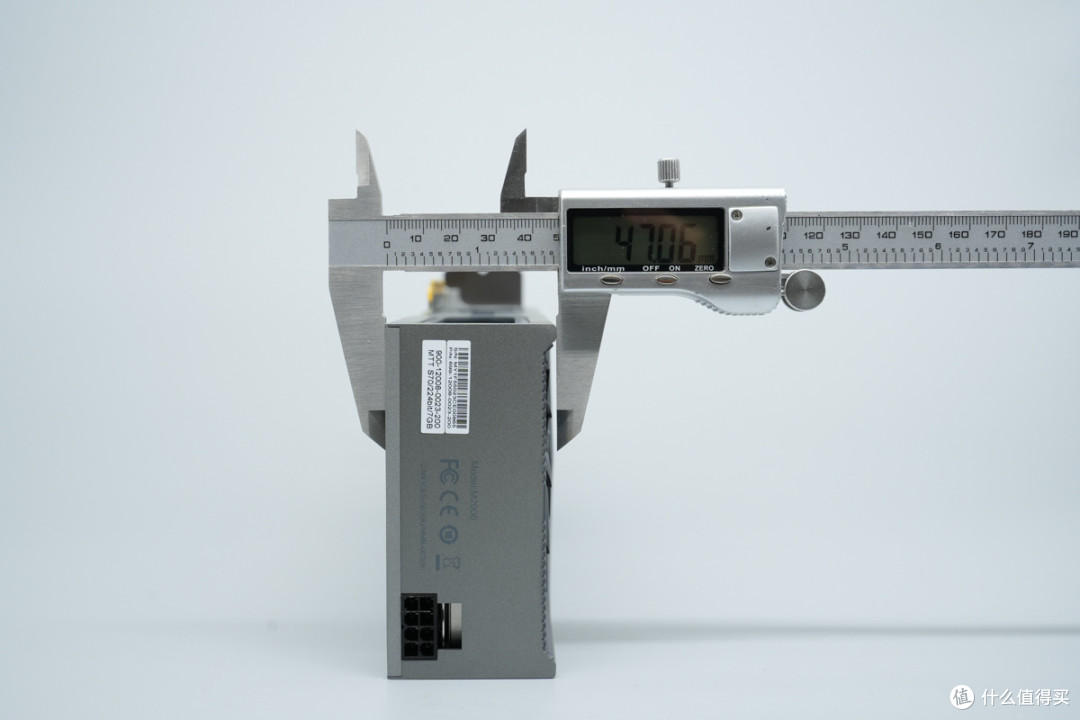

显卡厚度约为47.1mm。
显卡拿在手上的大小直观感受。
测得显卡重量约为1075.3g。
摩尔线程MTT S70显卡拆解
看完了摩尔线程这款显卡的开箱展示，下面就进行拆解，一起看看内部的构造和设计。
首先拧下固定螺丝，拆下外壳和侧面挡板。

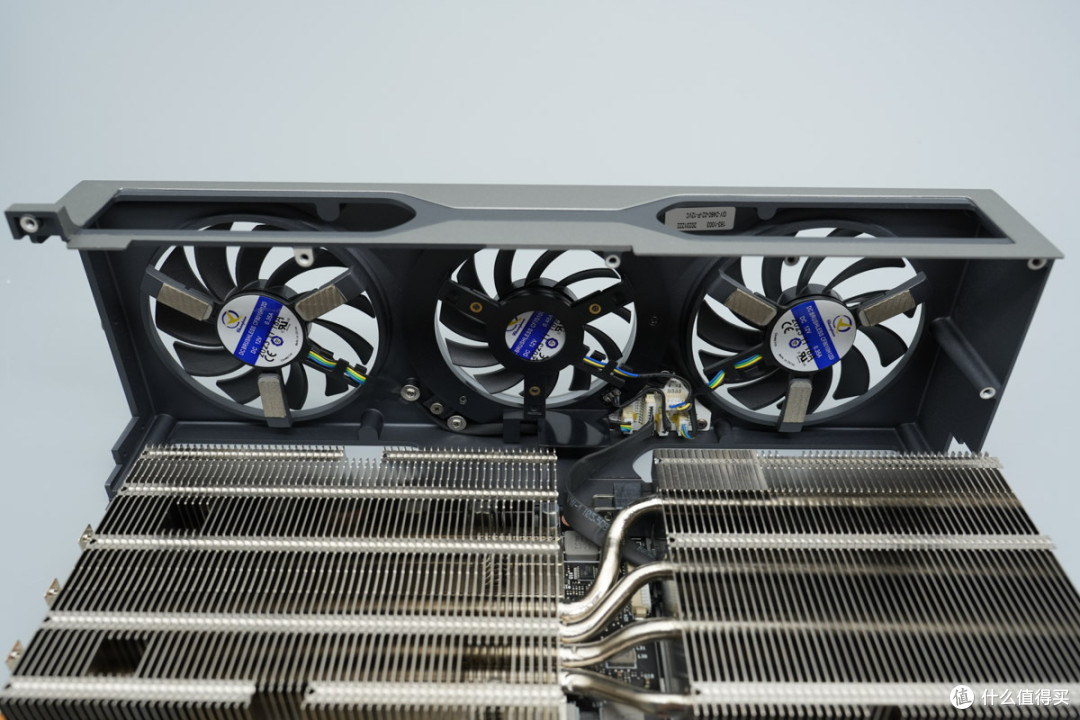

外壳内置散热风扇和氛围灯，通过导线连接到显卡PCBA模块。
散热风扇和氛围灯通过插接件连接到小板上。
显卡外壳内部设有散热风扇和氛围灯。

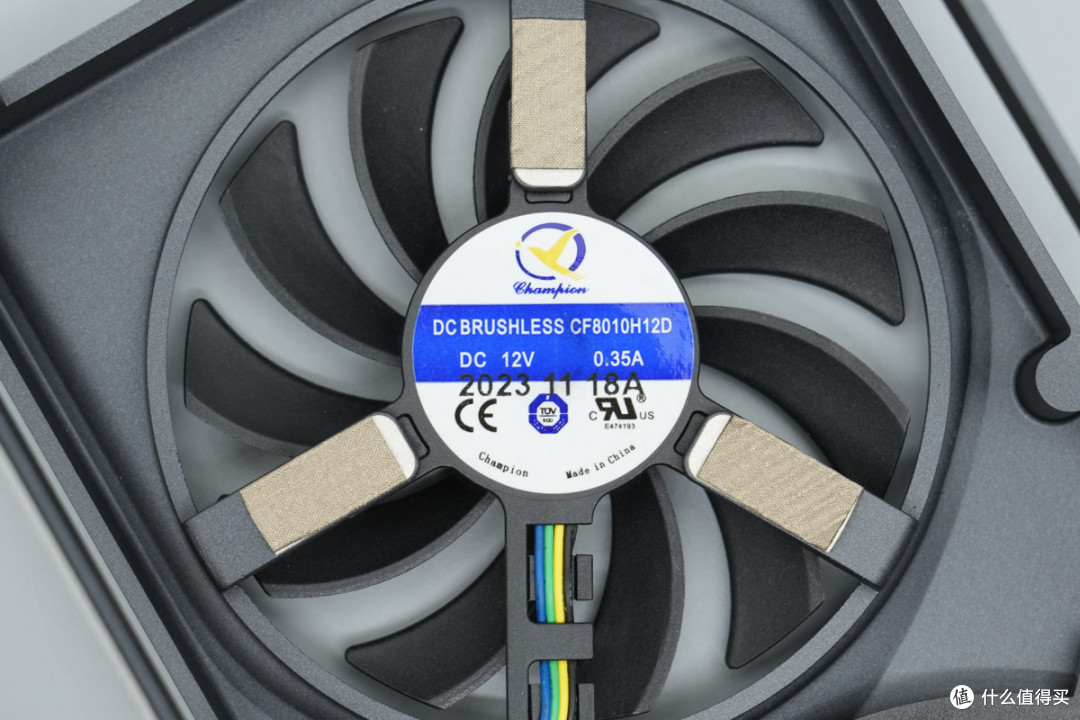

散热风扇来自擎宇电子科技，型号CF8010H12D，规格为12V 0.35A。
另一个散热风扇型号相同。

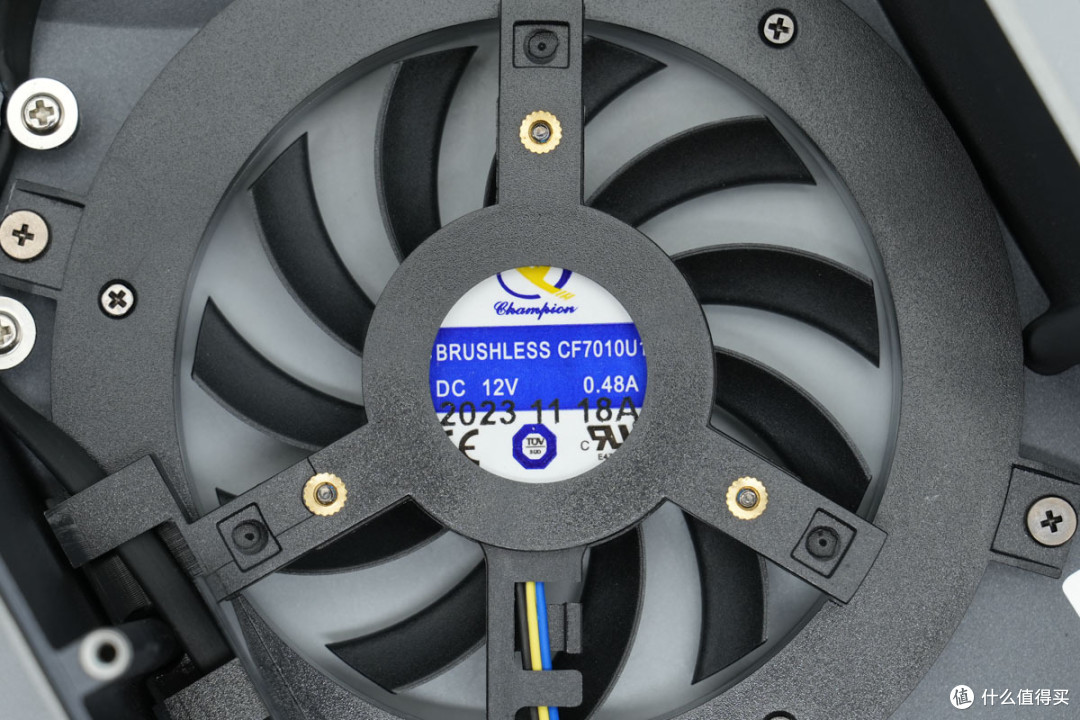

中间直径较小的散热风扇型号为CF7010U1，规格为12V 0.48A。
散热模组使用螺丝固定在铝合金背板上。
散热模组为四热管设计。
拧下固定螺丝，拆下挡板和散热模组，继续进行拆解。
散热模组背面一览，通过热管连接右侧鳍片散热。
散热器对应显卡核心设有铜底，对应显存芯片和DrMOS设有导热垫加强散热。
显卡PCBA模块通过螺丝固定在背板上。
连接散热风扇和氛围灯的连接器特写。
拆下PCBA模块，背板内部对应PCBA模块位置粘贴绝缘片，对应DrMOS位置粘贴导热垫加强散热，右侧上方设有供电转接线，连接到PCBA模块供电。
背板尾部的氛围灯特写。

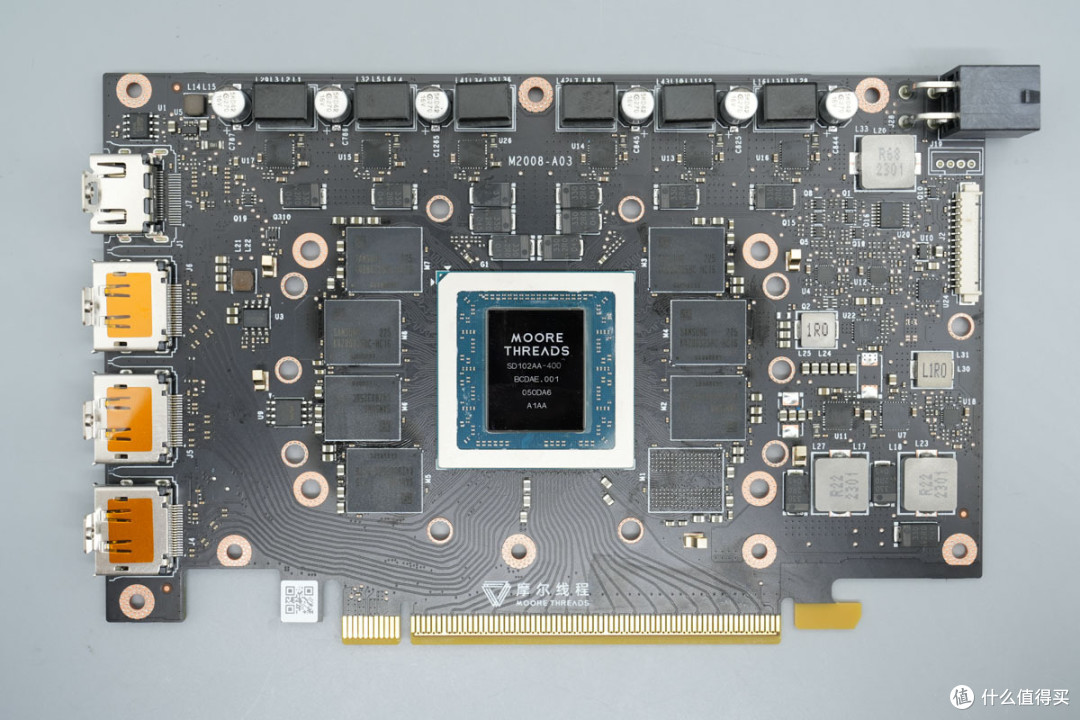

显卡PCBA模块正面一览，中间位置设有显卡核心，左侧设有4颗显存芯片，右侧设有3颗显存芯片。显卡上方设有滤波电容，降压电感，DrMOS，贴片滤波电容。左侧设有HDMI和DP视频输出接口，右下角设有降压电感，DrMOS和滤波电容。

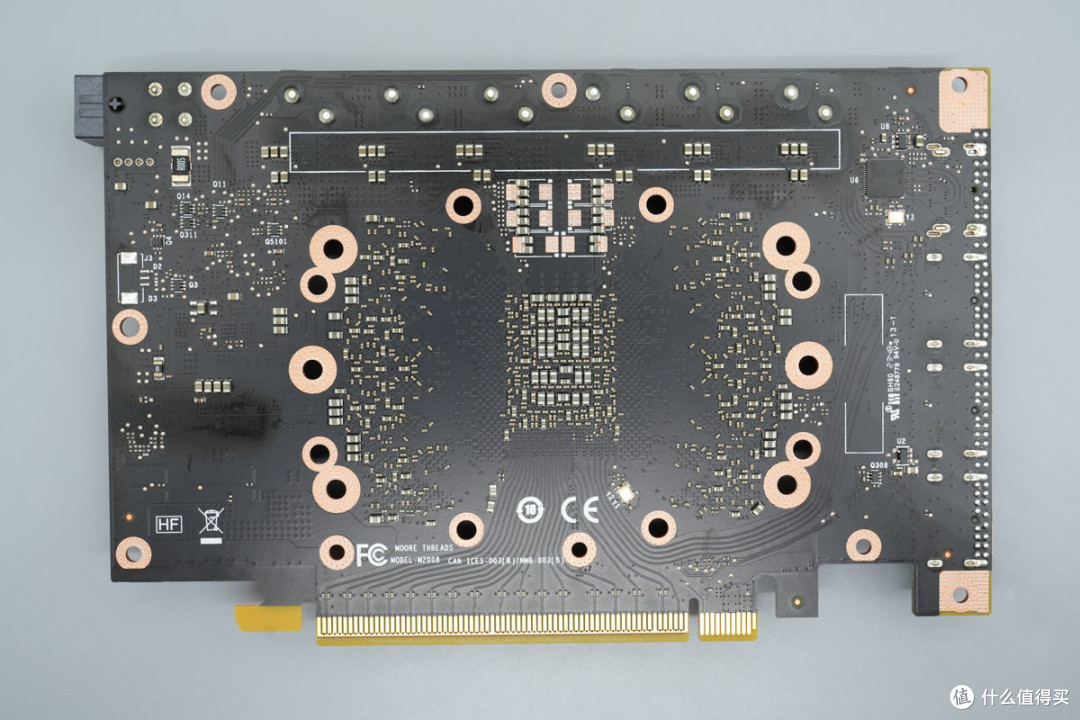

PCBA模块背面设有电流取样电阻，滤波MLCC电容和视频转换芯片。
摩尔线程MTT S70显卡核心特写，芯片丝印SD102AA-400 BCDAE.001 05ODA6 A1AA，核心内置3584 MUSA核心，频率为1.6GHz，单精度浮点算力高达11.2TFLOPS。搭配使用7GB GDDR6高速显存，显存位宽为224位，带宽为392GB/S。
显卡核心外置时钟晶振特写。

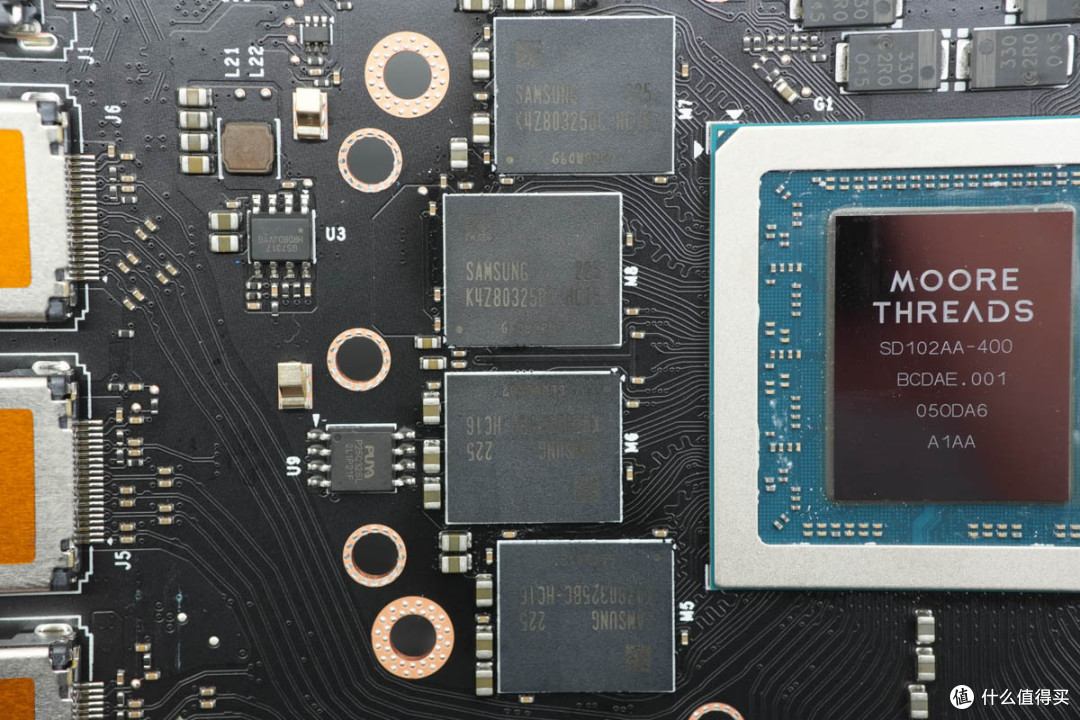

核心左侧4颗显存芯片特写。

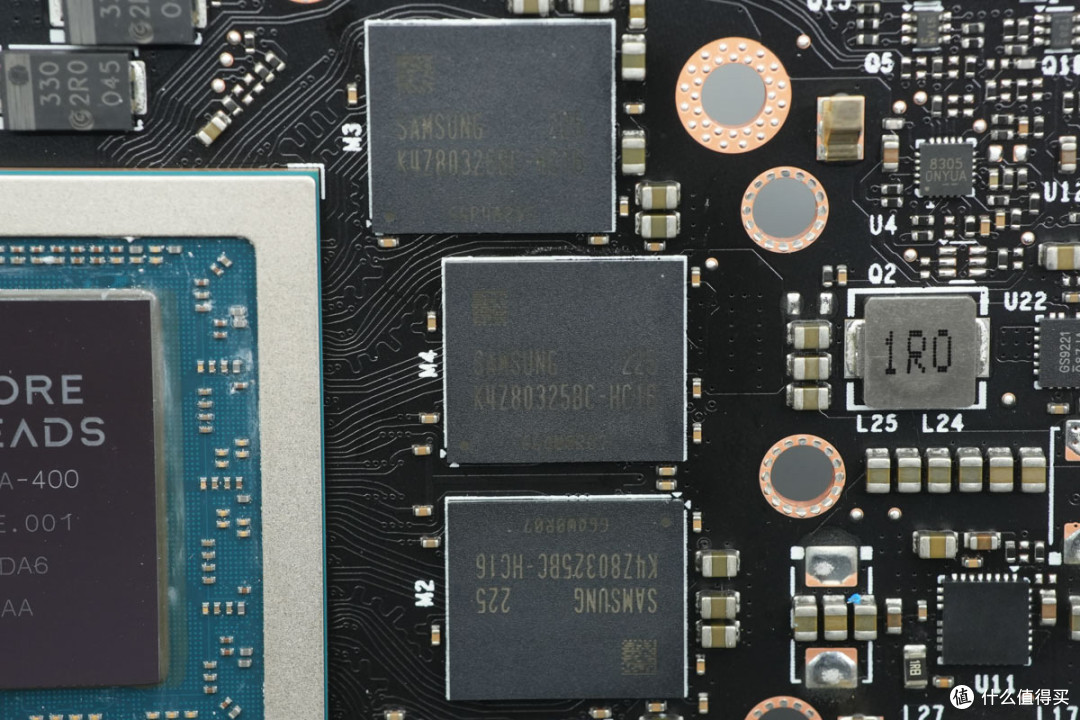

核心右侧3颗显存芯片特写。
显存芯片来自三星，型号K4Z80325BC-HC16，单颗容量为1GB，速率为16Gbps，采用180 FBGA封装。
存储器来自普冉，型号P25Q32SL，容量为32Mb，支持1.65-2V工作电压，采用SOP8封装。
显卡内部供电连接器为4Pin设计。
连接器焊接连接到PCBA模块。
0.68μH贴片电感用于供电滤波。

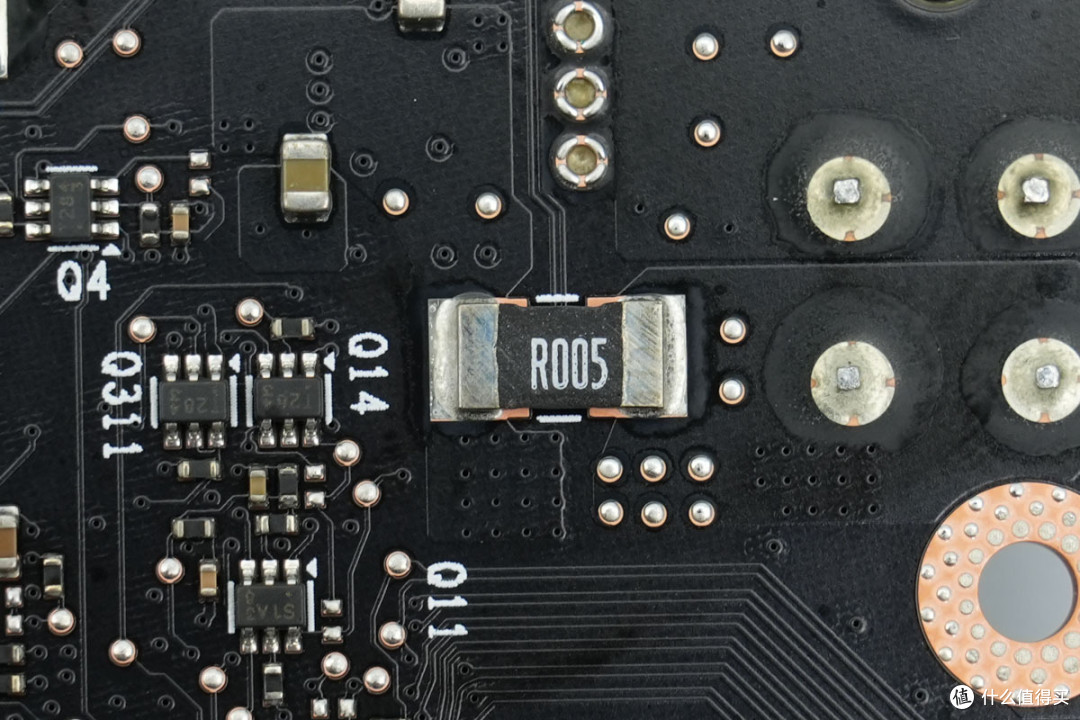

5mΩ取样电阻用于检测输入电流。
输入滤波电容来自钰邦，为AV5K系列，寿命为5000小时，支持-55~105℃工作温度范围，规格为270μF16V。
电感采用过孔焊接，丝印LR22。
输出滤波电容来自钰邦，为片式导电高分子固态电容，规格为330μF2V。

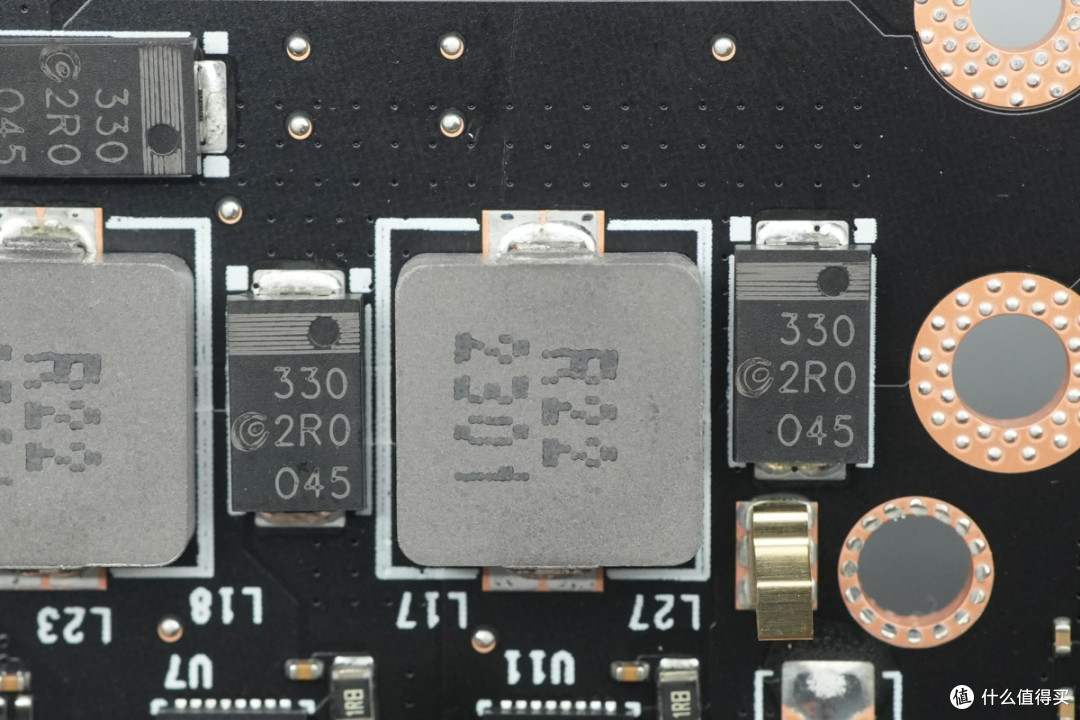

PCBA模块右下角两颗0.22μH降压电感特写。
滤波电容规格为330μF2V。
另一颗滤波电容规格相同。

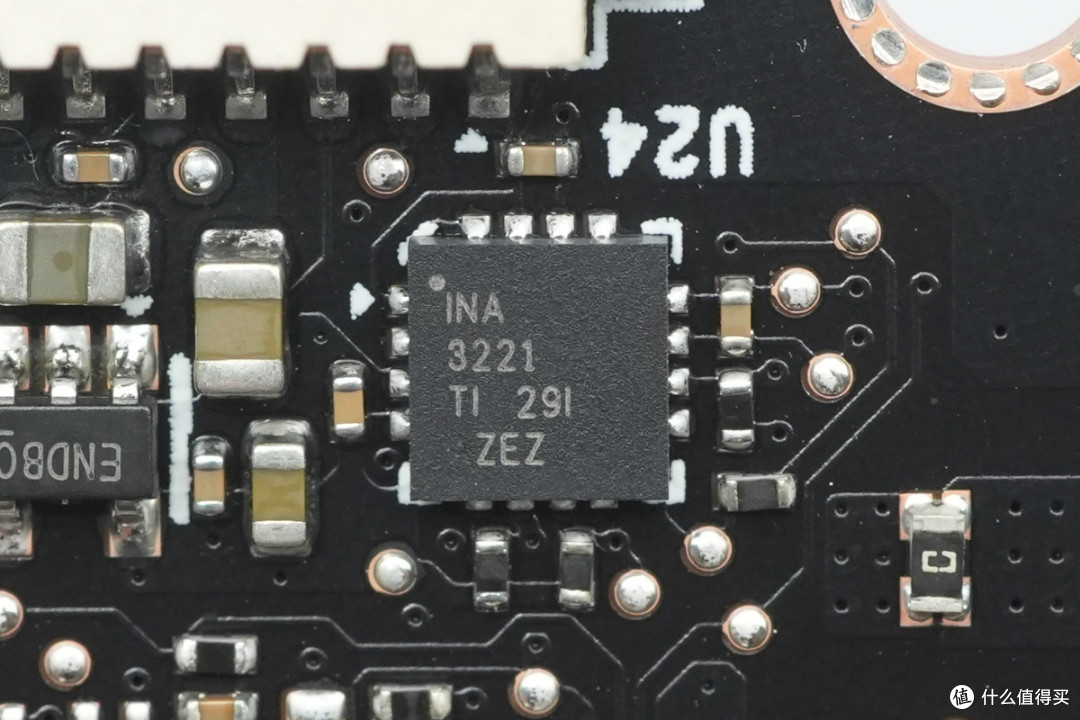

功率检测芯片来自德州仪器，型号INA3221，是一颗3通道电压和电流监测器，支持I2C和SMBUS通信接口，支持26V电压检测，具备两个电流通道，内置13位ADC，支持2.7-5.5V工作电压范围，具备可编程报警和警告输出，采用VQFN16封装。
视频转换芯片来自瑞昱半导体，型号RTD2175，用于DP转换HDMI视频输出，采用QFN56封装。

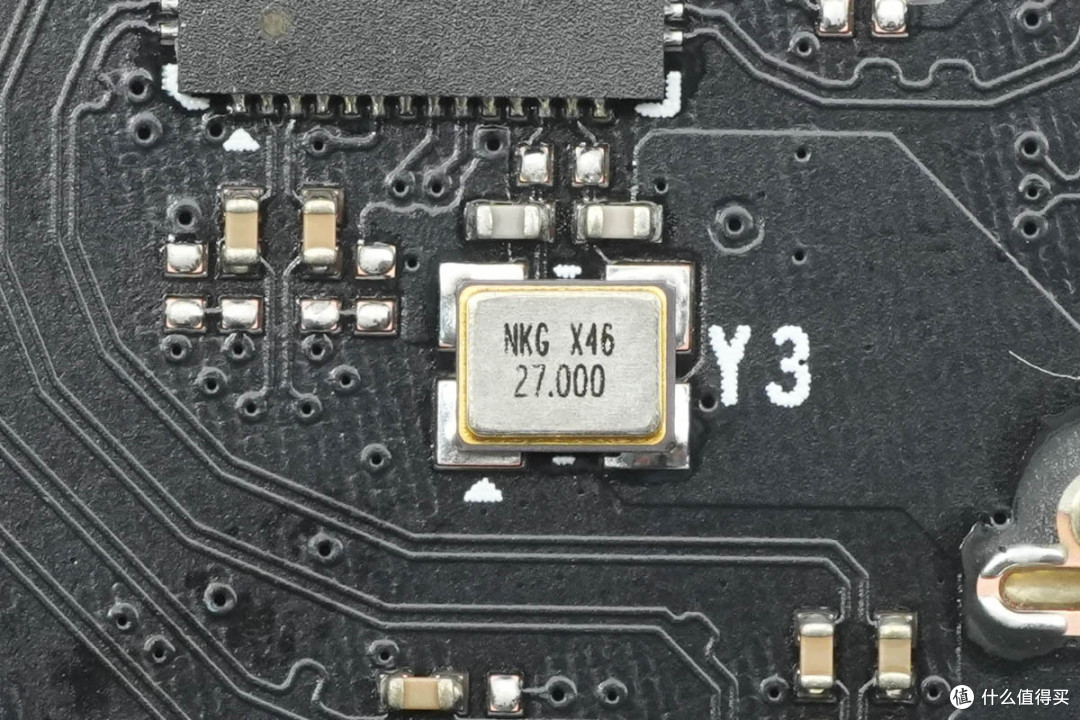

芯片外置27.000MHz时钟晶振特写。

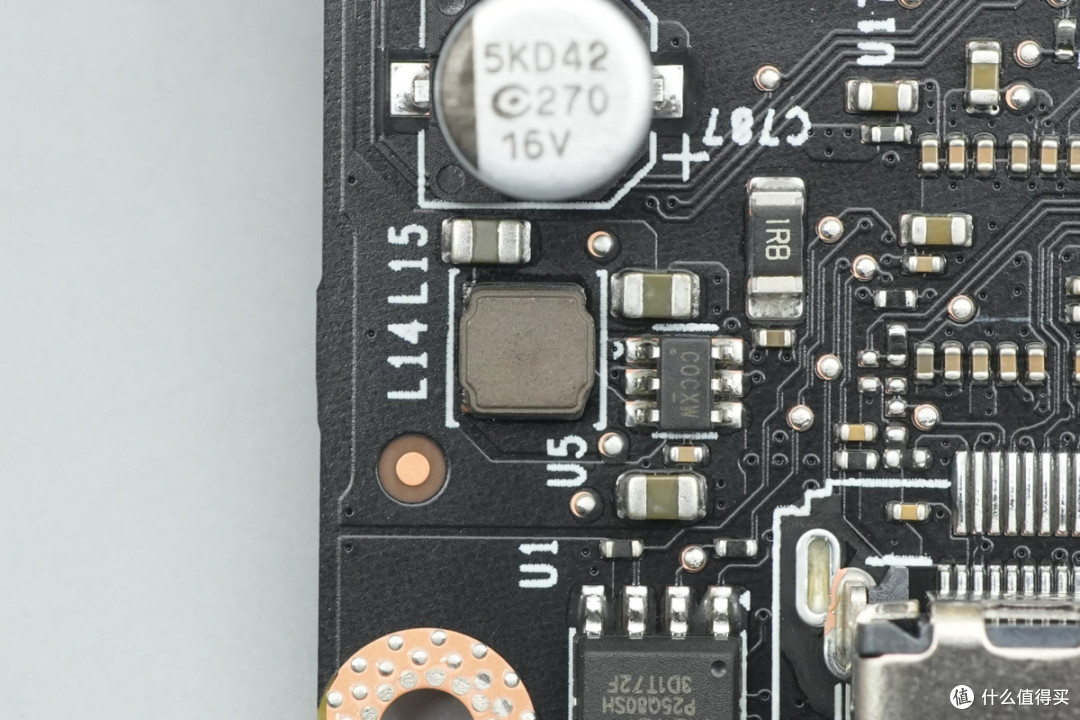

存储器来自普冉，型号P25Q80SH，容量为8Mb，支持2.3-3.6V工作电压，采用SOP8封装，
电荷泵来自圣邦，丝印3110，型号SGM3110-5.0，是一颗5V输出电压的微功耗电荷泵升压转换器，支持2.7-5V输入电压，输出电流100mA，开关频率750kHz，具备短路和过热保护，采用SOT-23-6封装。
负载开关来自登丰微，丝印END，型号GS7615，支持2.5-5.5V输入电压，内部集成开关管，采用SOT-23-5封装。
另一颗负载开关型号相同。
1μH贴片电感用于供电滤波。

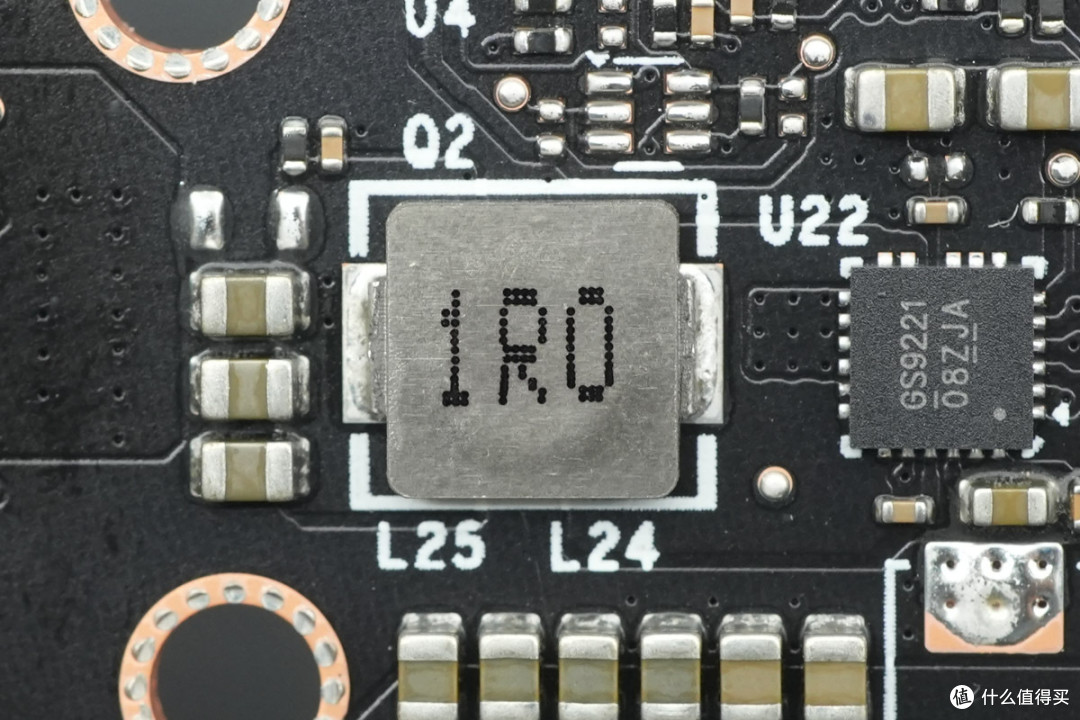

同步降压芯片来自登丰微，型号GS9221，是一颗高性能同步降压转换器，芯片支持2.7-26V输入电压，支持0.6-12V输入电压，输出电流6A，芯片内部集成开关管，支持100-600kHz开关频率，具备过/欠压保护，过热保护和过电流保护，采用TQFN23封装。

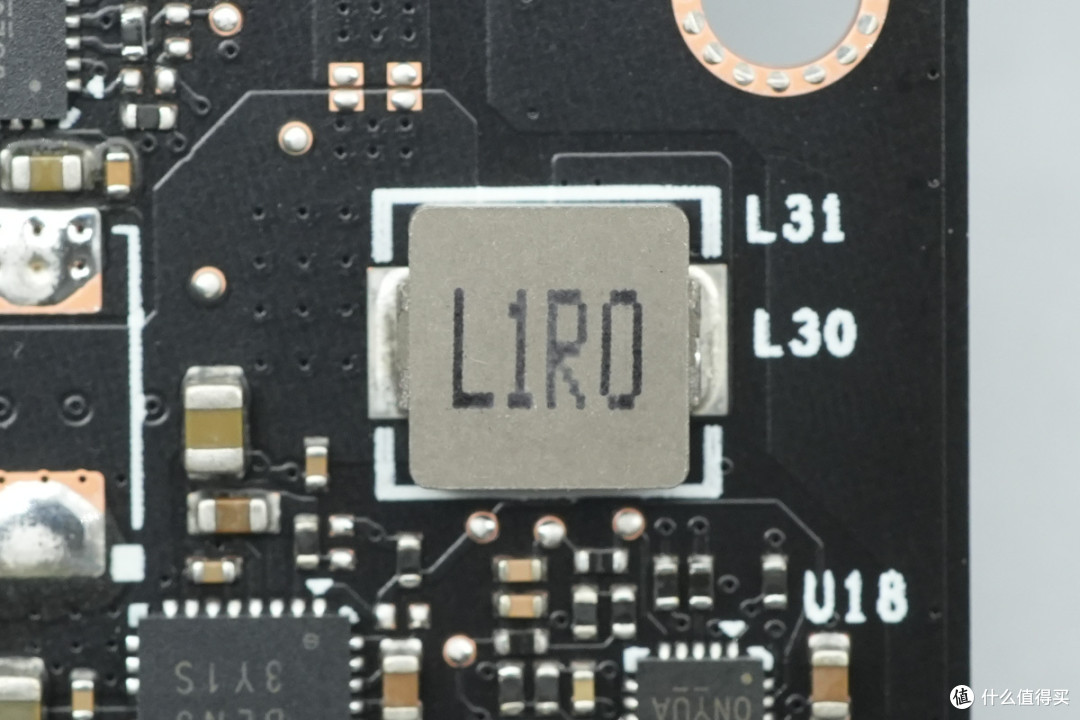

搭配使用的1μH降压电感特写。
同步降压芯片来自登丰微，型号GS7317，是一颗高性能同步降压转换器，芯片支持4.5-23V输入电压，支持0.8-20V输出电压，输出电流3A，芯片内部集成开关管，开关频率为340kHz，具备过电流保护，输出欠压保护，过热关断保护，采用PSOP-8封装。
搭配使用的降压电感特写。
同步降压芯片来自登丰微，丝印COC，型号GS7316，是一颗高性能同步降压转换器，芯片支持2.8-5.5V输入电压，输出电流3A，芯片内部集成开关管，开关频率为1MHz，内置短路保护功能和过热保护，采用SOT-23-6封装。
搭配使用的降压电感特写。

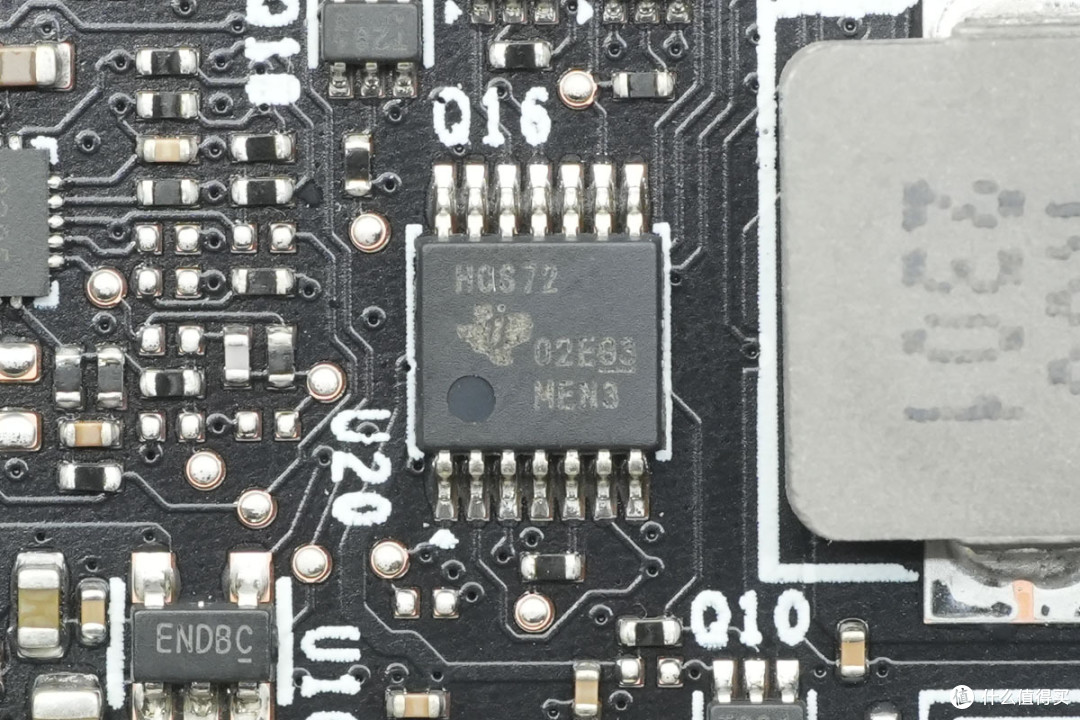

触发器来自德州仪器，丝印HCS72，型号SN74HCS72，是一颗具有清零和预置端的施密特触发输入双路负边沿触发式D型触发器，采用TSSOP14封装。
两颗丝印8305的芯片特写。
另一颗芯片丝印相同。

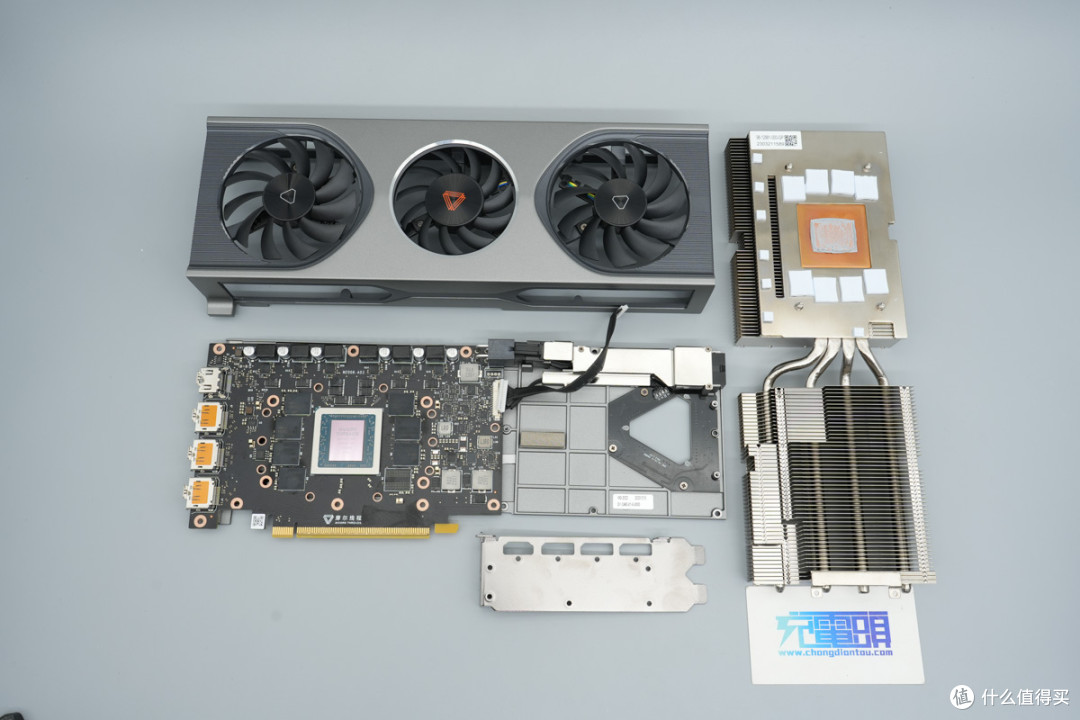

全部拆解一览，来张全家福。
充电头网拆解总结
最后附上摩尔线程MTT S70显卡的核心器件清单，方便大家查阅。
摩尔线程MTT S70显卡采用铝合金外壳，设有三个散热风扇，并设有3DP和HDMI接口进行视频输出。显卡采用PCIe 8Pin供电接口，显卡显存容量为7GB，显存类型为GDDR6，单精度浮点算力高达11.2TFLOPS。
充电头网通过拆解了解到，摩尔线程MTT S70显卡使用铝合金背板，DrMOS背面设有导热垫接触到背板进行散热。显卡使用MTT S70核心，搭配使用7颗三星K4Z80325BC-HC16显存，显存芯片正面粘贴导热垫接触到散热器进行散热。
显卡供电输入使用钰邦贴片固态电容滤波，降压输出使用钰邦片式贴片电容滤波。散热器为四热管设计，对应核心设有铜底加强热量传导，配合侧面镂空和贯通设计，降低气流阻力，加快空气流通，具备良好的散热性能。
