F r a c a t a l  D e s i g n

N o r t h  XL

|

    在一众全塔机箱中，分型工艺一直都是本人心头爱，当自然美感与极简设计相遇，便孕育出超越传统的工艺作品 —— 正是Fractal Design数十年如一日的设计信仰。Fractal Design North XL 以经典黑金配色为核心基调，将胡桃木的自然肌理、精致设计与气流工程完美融合。开放式前置面板采用整块胡桃实木打造，清晰的天然木纹带着温润细腻质感，与顶部抛光金色饰条与按键遥相呼应，沉稳中透着高级质感，让极简风格不再单调。大面积钢化玻璃侧板不仅通透美观，方便观赏硬件配置，更让黑金主调与胡桃木的自然纹理形成视觉呼应，内部宽敞灵活且直观的布局，兼容 E-ATX、ATX、mATX 以及 BTF 背插等多种规格的主板，支持最大 413mm 长度显卡（或最大 380mm 长度显卡搭配 420 水冷），并附带三个 140 毫米 Aspect PWM 风扇，为硬件提供良好的散热保障。North XL以黑金配色与胡桃木的天然质感，诠释了品牌对 “自然美感与极简设计” 的极致追求，又以 XL 级别的空间格局，为发烧级硬件搭建起兼具颜值与性能的 “栖居地”。

Part I

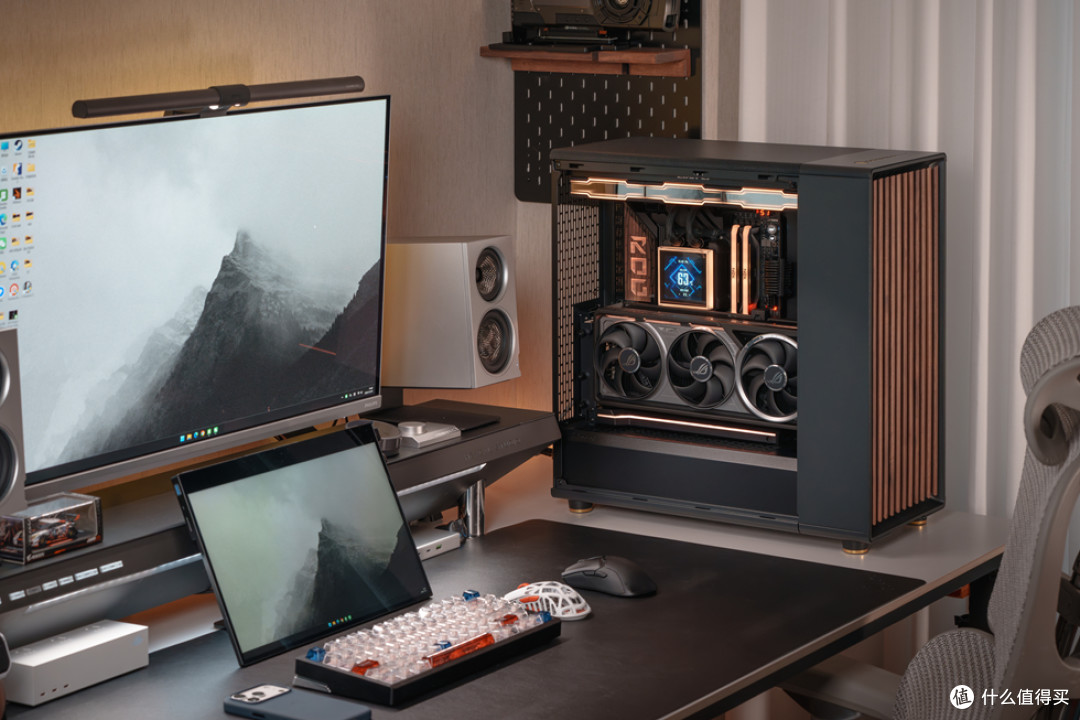

展  示

Part II

配  置

CPU AMD Ryzen9 9950X

机箱 Fractal Design North XL 木炭黑

水冷 LianLi HydroShift II LCD-S 360TL

内存 Apacer NOX 暗黑女神 32G 7600 C36

主板 ROG CROSSHAIR X870E HERO

电源 LianLi EG1000G EDGE GOLD

显卡 ROG ASTRAL RTX 5080 OC

主板来自ROG CROSSHAIR X870E HERO，作为华硕旗舰级X870E ATX板型，正面融入ROG镜面元素及“CROSSHAIR”“SUPREMEFX”标识，支持AURA SYNC灯效

主板背面特写，全黑PCB搭配全覆盖金属背板

Polymo Lighting II灯效系统升级为光影变换灯板，点亮后视觉效果十分酷炫

采用超强供电解决方案18(110A)+2(110A)+2供电模组，轻松驾驭旗舰处理器

CPU供电为双8PIN PROCOOL II高强度供电接口

主板右上角为4个4PIN风扇接针以及主板Q-LED故障灯以及Q-CODE数字灯，旁边还有start开机键以及自定义FLEX KEY按键

4条DDR5内存插槽经过NITROPATH内存优化，使得主板可支持的内存能够轻松突破8600+ MT/s

主板24PIN供电旁边为PCIE_8PIN_PWR 插槽，其为前面板的 USB 20Gbps Type-C的 PD3.0 支持提供电力。

下半部分为超大散热装甲区域，上面拥有ROG眼睛LOGO标识。

支持 5 x M.2 插槽和 1 个 SlimSAS 连接器

AMD Ryzen9000 和 7000 系列台式机处理器

M.2_1 ，支持 2242/2260/2280 （PCIe 5.0 x4）

M.2_2 ，支持 2242/2260/2280 （PCIe 5.0 x4）

M.2_3 ，支持 2242/2260/2280 （PCIe 5.0 x4）

AMD X870E 芯片组

M.2_4 ，支持 2242/2260/2280（PCIe 4.0 x4）

M.2_5 ，支持 2280（PCIe 4.0 x4）

当 M.2_2 和 M.2_3 同时启用时，PCIEX16_2 将被禁用

当 M.2_3 启用时，PCIEX16_1 将运行 x8，而 PCIEX16_2 将运行 x4，M.2_2 将被禁用

提供4个sata接口、USB3.0接针、USB 20G前置接口、SlimSAS连接器

底部提供丰富的接口配置，拥有两个USB2.0接口好评

主板IO接口特写，提供十分强大的接口配置：

2 x USB4 (40Gbps) 接口

8 x USB 10Gbps 接口（6 x Type-A + 2 x USB Type-C）

1 x HDMI 接口

1 x Wi-Fi 7

1 x Intel  2.5Gb 有线网卡

1 x Realtek 5Gb 有线网卡

2 x 镀金音频插孔

1 x S/PDIF 光纤数字音频接针

1 x BIOS FlashBack 按钮

1 x Clear CMOS 按钮

显卡来自华硕 ROG ASTRAL 夜神 RTX5080 OC

采用超大尺寸礼盒式包装，内含多层结构，上层为附件盒，下层为显卡本体，配件有ROG信仰尺、显卡支架、显卡造型键帽、12V-2x6转3×8pin供电线、304不锈钢冰箱贴、定制扎带、ROG徽章，以及若干纸片

尺寸为357.6mm*149.3mm*76mm，约为3.8槽厚度

ROG ASTRAL夜神RTX5080以宇宙深空为设计灵感，通过四风扇散热、金属强化结构及ARGB灯效，使其同时兼顾性能与美学

创新的结构设计，正面3个10cm轴流风扇 + 背面1个10cm反向风扇，无PCB阻挡区域气流静压提升20%，构建垂直风道，优化GPU散热

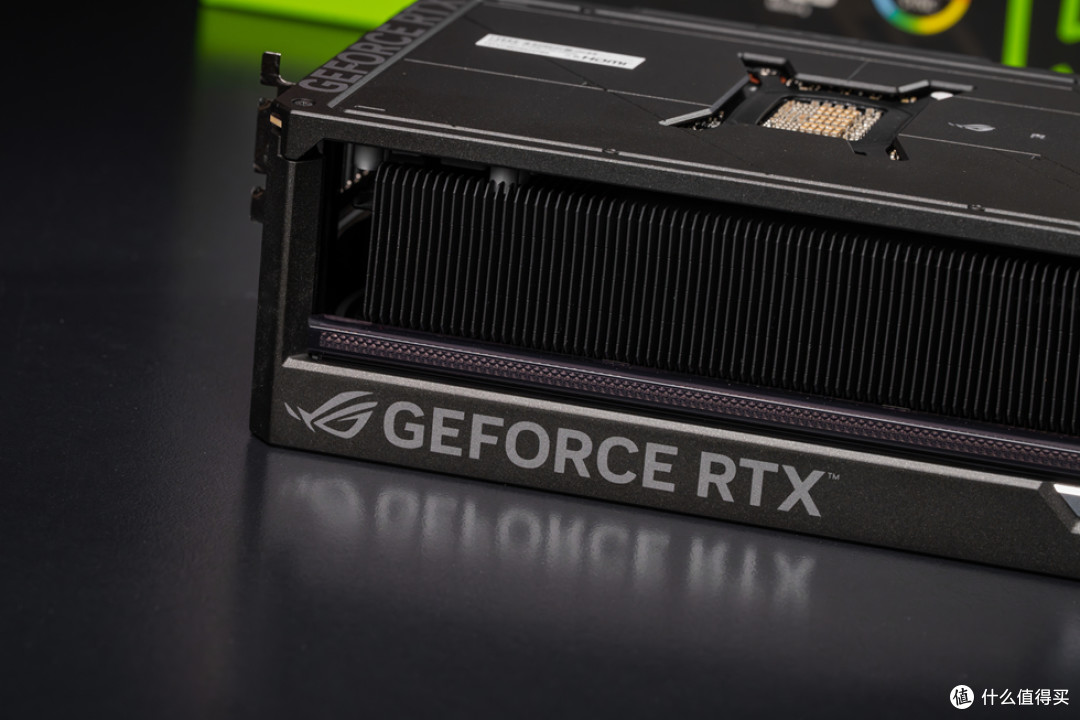

显卡左侧为ROG LOGO“GEFORCE RTX”标识

整卡采用8热管+真空腔均热板+MaxContact镜面直触技术，搭配3.8槽超大散热鳍片保证其优秀的散热能力

显卡正面风扇之间还有一个ROG的小金属铭牌，小细节很棒很精致

顶部双FanConnect IIf风扇接口，可连接机箱风扇并根据CPU/GPU温度联动调速

显卡背部，整张卡设计风格十分科幻，高质量压铸框架、护盖和背板紧固支撑PCB以确保刚性，搭配哑光磨砂质感喷涂，中间刻印有ASTRAL 字样

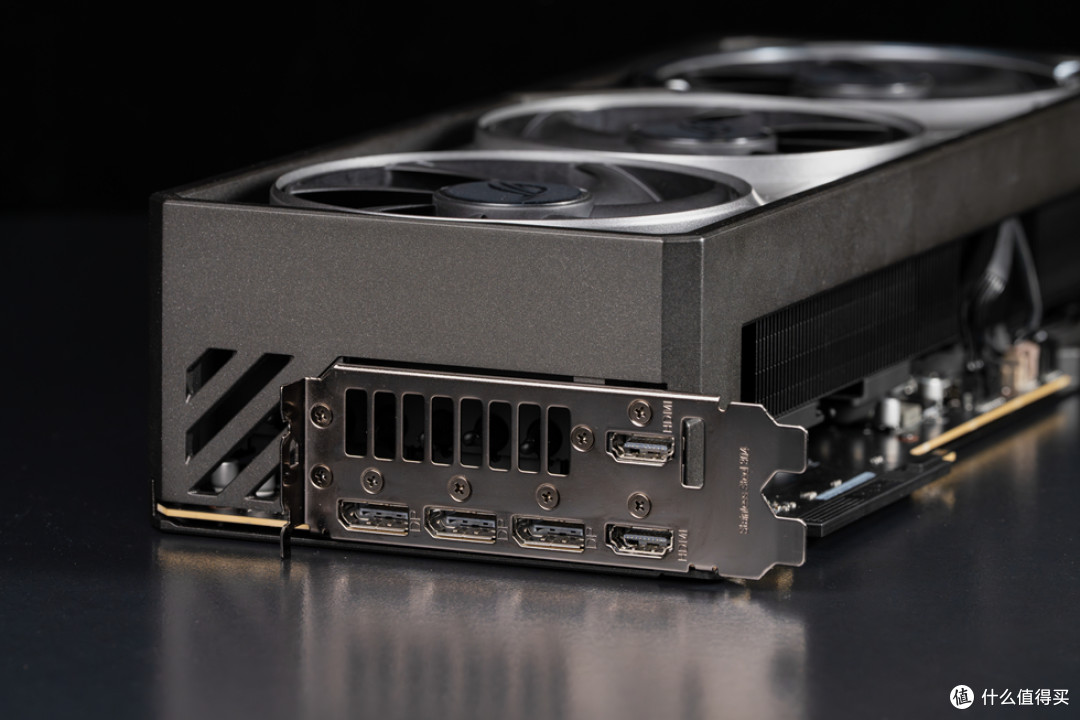

S304不锈钢挡板，提供3×DP 2.1b + 2×HDMI 2.1b，支持8K/120Hz或4K/240Hz输出

内存为宇瞻 NOX 暗黑女神 DDR5 RGB

内存为正反一致设计，黑色哑光设计，上面有条状纹理喷涂，设计感十足

采用海力士ADIE颗粒，内存参数为16x2 7600 C36

除了顶部为贯穿整条内存的RGB灯带外，内存侧面还有开孔，为内存增添RGB特效

联力HydroShift II LCD-S 360TL的包装延续了品牌一贯的简约高端风格，整体采用黑色为主色调，正面印有产品渲染图，清晰标注“HydroShift II”系列名称及“LCD-S 360TL”型号，也就是隐流二代

包装材质厚实，外层为硬纸盒，内部辅以泡沫缓冲结构

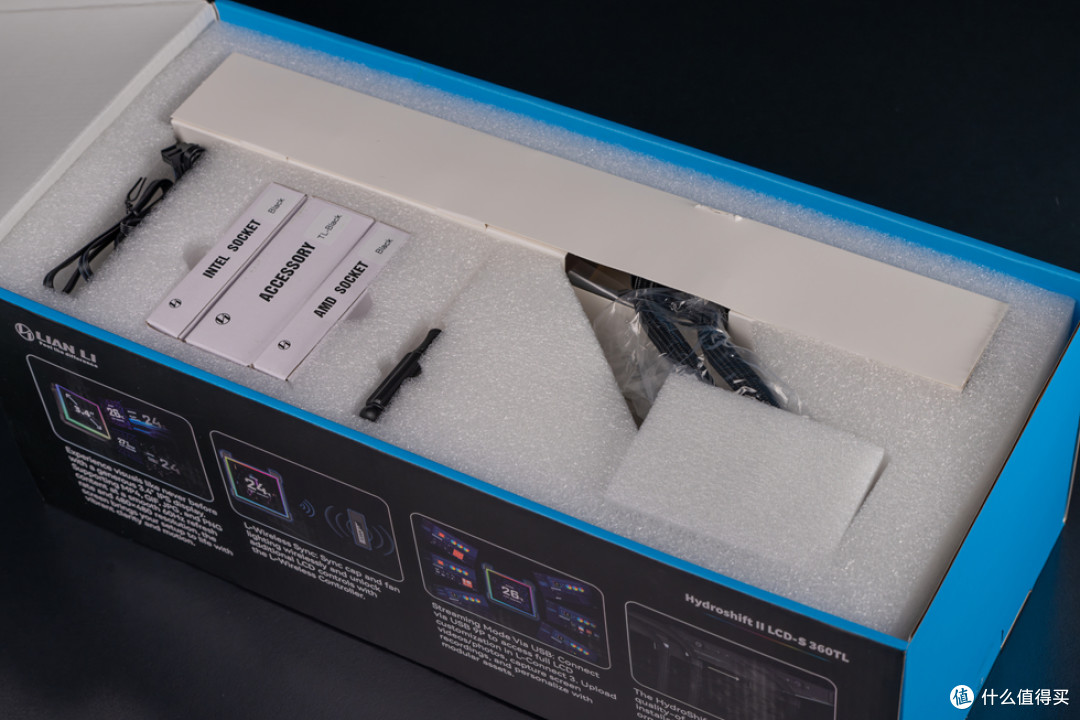

所有组件被分区收纳，摆放规整有序。除了360mm冷排主体外，配件盒被单独封装，内含全套安装附件及说明书

作为其水冷散热器的旗舰产品线，隐流二代方屏更是集LCD可视化、高性能散热、便捷安装于一身的代表性产品

水冷头顶部配备3.4英寸IPS LCD屏幕，480x480分辨率搭配500尼特亮度，即使在强光环境下也能清晰显示动态内容，60Hz刷新率确保画面流畅无拖影。

采用磁吸式的弹簧针连接，使屏幕在不断电的情况下牢固地卡入到位。实现快速安装或拆卸，其精确的磁性对齐确保了安全可靠的安装

在完成装机后方便地安装屏幕以防止屏幕意外损坏

冷头水管处特写，采用铝金属加固设计，防止角度过大造成损坏

配备3把积木风扇TL无线版，运用联力创新无线传输技术通过 2.4GHz无线控制RGB 灯光和风扇转速。这种无线方案减少线缆杂乱安装轻松，线缆管理便捷，同时具备高效散热、酷炫灯光和低噪运行优势

积木风扇TL 120 无线版采用LCP材料，铜中管&FDB轴承，配有9叶轮，风扇与扇框结合更紧密(0.65MM间隙)，确保了大风量散热性的低噪音级别，同时在性能上也有强劲的表现，扇叶边缘采用降噪橡胶垫，进一步减少振动带来的噪音干扰，同时配有联力风扇独有的硅胶盖板，隐藏风扇螺丝增强一体性

扇框两侧都配备了更大的无限镜，减震橡胶垫都环绕着一个华丽的导光条，每个都配有26个LED灯珠，打造优雅的外观

侧置水管布局，创新将冷却管道沿散热器侧边隐藏，大幅减少视觉干扰，线材通过水管编织网穿入隐藏至水排侧端，呈现出简洁的“几乎无水管无线材” 视觉效果

预装有三个水管固定支架，水冷管隐藏的同时，也让机箱内部空间更整洁

将冷头USB供电与传输线材都集成到水冷管中，使得在水冷的正面没有任何的线材，使机箱空间更加简洁

摒弃原有的接线方式，采用无线控制方式控制灯光以及风扇转数。风扇需连接主板4-PIN风扇界面供电，或者SATA供电。使用联力全新的L-Wireless Sync无线控制器进行控制，此外还可选配LCD版本，需额外连接工规的USB2.09-PIN线材进行控制至主板USB2.0界面，从而高效地对LCD荧幕，LED光效，风扇转数进行管理

泵体再次升级，水泵转速提升至每分钟3200转，性能更强劲且运行更安静，隐藏式边框设计，通过裙状盖板巧妙遮盖安装螺丝，让机身呈现更简洁流畅的外观

紧凑型水排，尺寸缩减至400x122x24mm(相比与一代隐流厚度减少3mm,长度减少3mm，宽度减少2.5mm)，兼容90%主流机箱，小体积使其适配更多机箱，化解安装难题，减小体积的同时也能带来高效导热性能

散热器以及所有配件一览，采用全新扣具设计，经研究用户痛点与行业趋势打造，基于操作便捷性深度考量与创新，优化后扣具逻辑性强，安装更便利，用户能轻松完成，降低难度，提升安装流畅性与效率

电源来自联力EG1000G，拥有80PLUS金牌、Cybenetics白金认证，ATX3.1、PCIE5.1规格，L型全新设计，以及十年质保，包装正面印有产品图形

包装背面印有电源特点介绍

侧面为电源详细参数信息

另一侧则是电源所有线材数量与规格一览

内部用 EVA 泡棉固定电源主体，电源与配件分区摆放

电源采用独特的L型设计，电源本体长 135mm，加上横置模组面板后总长 182mm，在标准尺寸基础上延长出模组板区域

电源AC端口配有独立开关

另一侧为电源详细参数标签，电源获得 80 PLUS、PPLP 双金牌转换效率认证，还额外拿到了 Cybenetics 白金牌认证。保证了顶尖级别的供电效率，在稳定供电的同时亦减少了能量的损耗以及热量的产生

创新的磁吸式风扇滤网是一项革新的设计，便于进行维护，用户可定期拆卸清理滤网及电源内部积尘，延续刃界白金牌Mesh铁网外观设计，造型细致简约，通风率达66.9%，兼顾美观与散热性能。这种贴心的设计不仅能保持电源的结构安全，还能确保风扇安静运行，有助提升整体电源可靠度及寿命

EDGE HUB扩展集线器，最为电源最大亮点，采用可拆卸磁吸设计，提供 4 组一分二 USB 2.0 接针和 6 组 4Pin PWM 接针，USB 接口单口供电 500 毫安，总输出电流可达 2.5A，最多支持 8 个下行端口；每个 PWM 风扇接口最大电流 2A，适配联力 UNI FAN 磁吸风扇。该集线器可通过电源专用接口供电

同时还可单独使用，兼容市售电源的 PCIe 8 - Pin 线材供电，能吸附在机箱任意位置，解决机箱接口不足、线材杂乱的问题，不过要注意，它不支持同时接入电源本体和 PCIe 线材供电

集线器与电源合体特写，这个设计极大的解决了主板USB2.0接口不够使用的问题

采用全模组设计，配备原生 600W 承载能力的 12VHPWR 模组线材，多次插拔依旧牢固。线材为压纹材质，手感好，且主板 20 + 4 针、CPU/PCIe 6 + 2 针等接口预装理线梳，还额外赠送备用理线梳，搭配 Y 型和延长线型 SATA 供电线缆，方便用户整理线材，适配海景房等各类机箱

固态来自宏基掠夺者GM7 2TB

搭配联芸MAP1602主控，长江存储颗粒，PCIe 4.0x4 2280，读取速度7200MB/s，写入速度6300MB/s

采用单面颗粒设计，正面有石墨烯散热贴片

机箱来自 North XL RC 木炭黑，延续了分形工艺家族的设计语言，主打实木家居风格与模块化散热结构，机箱分为标准版和RC版（背插），可选 Mesh 网孔版（支持被动散热）或 钢化玻璃侧透版

前置 I/O：2×USB 3.2 Gen1（5Gbps）、1×USB 3.2 Gen2 Type-C（10Gbps）、3.5mm 音频接口

黑色款前面板采用胡桃木格栅，白色款则为橡木条格栅，表面经过 FSC 认证处理，木条间隙均匀，兼具自然美感与通风功能

机箱尾部特写，大面积网格开孔设计来保证机箱通风

机箱背部侧板特写

RC版本与标准版本最大的不同在于中框架构上，采用了适配BTF背插结构设计，但同时也支持标准版型安装

机箱内仓底部特写，同样为大面积开孔设计

机箱附带 3 把 140mm Aspect PWM 静音风扇（预装前面板）、分体水冷注水口配件、防尘网，以及多种规格螺丝和理线扎带。侧板采用滑动式快拆设计，拆卸便捷

29mm背线仓深度，让线缆管理更轻松

机箱预装了风扇集线HUB

背面支持悬挂2个2.5寸硬盘

机箱框架上面预装了理线魔术贴，并预留了大量扎带孔，方便玩家理线

底部电源仓位置可挂在两张3.5寸硬盘

机箱底部特写

电源进风位置提供一片防尘网

机箱脚垫特写

机箱顶部盖板拆下，即可看到顶部风扇框架，支持3x120mm风扇 or 360冷排

Part III

测  试
