自由框架+铝合金边框—酷冷至尊MF500桌面质感主机搭建分享

设计同质化，是目DIY领域最大的问题，审美疲劳司空见惯。

最近酷冷至尊推出了MF500 MESH机箱，MF这个系列机箱难得带来了一些新鲜元素。

MF500 MESH的还是有很多亮点的，比如磨砂玻璃和金属材质的侧板，可以自由调整的铝合金结构的框架，以及酷冷家族200MM的大尺寸低转速高气流进气风扇。

035A1853

今天就基于MF500 MESH为核心，搭建一套桌面质感主机。

035A1905

机电散来自酷冷至尊全家桶，水冷为龙影2代LCD版本，电源为GX PLIUS金牌全模组1000W白色，显卡索泰RTX 5070 Ti 16GB 天启 OC，内存为光威神策DDR5 6800 M die 24G X 2 ，主板是国内没发售的华擎Z890 Tachi lite，刚好手头有这么一张主板，就直接用了。

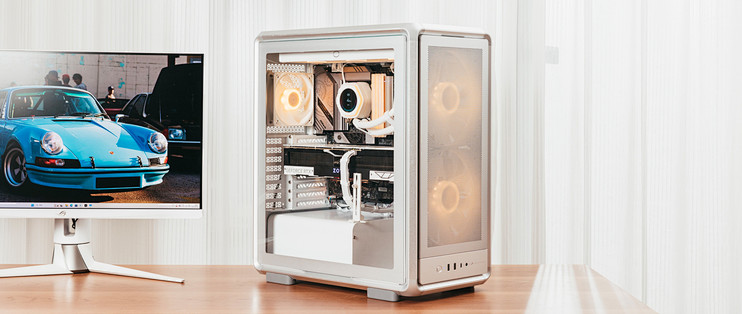

整机一览

035A1894

铝合金的整机质感还是非常优秀的，尤其是这种原色金属，不过箱体比较大，放在桌面上搭配32英寸或者48英寸显示器更适合。

035A1861

正面硕大的两颗20CM进气风扇非常显眼，下方区域贯穿式凹槽装饰设计很好的做了下压点缀。

035A1868

侧方位视角，能看到机箱八个角做了圆润处理，右侧金属玻璃侧板质感也有别于常规金属侧板。

035A1877

俯瞰视角，酷冷至尊现在设计箱体已经很注重细节了。

035A1870

035A1897

035A1899

再来亿点点细节。

035A1796

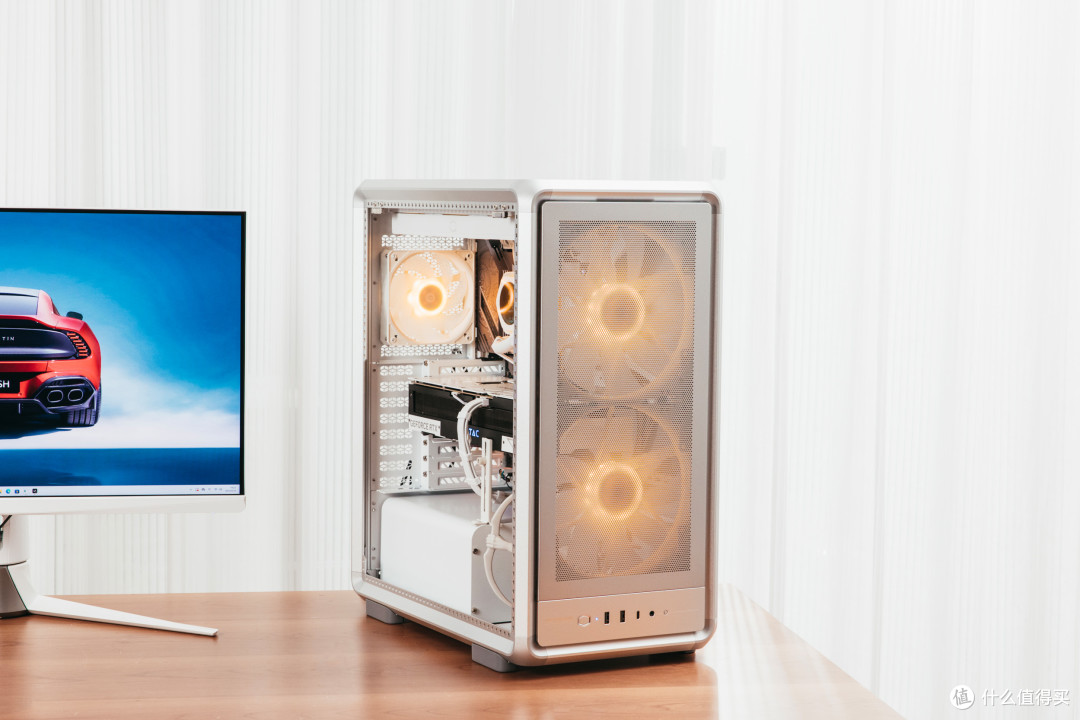

拆了侧板一览，可以看到自由化定制的洞洞纵梁和横梁。

035A1803

依旧做的橙色灯光效果。

035A1847

机身上半段一览。

035A1824

酷冷冷排风扇一览，联排设计整体一致性更好。

035A1820

华擎这张主板设计元素非常丰富，在RGB灯光的映射下像是镀了一层金。

035A1839

035A1841

冷头特写，冷头屏幕下方区域做了隐藏灯光设计。

035A1804

索泰RTX 5070 Ti 16GB 天启 OC侧面特写。

035A1852

035A1851

显卡俯瞰视角，可以看到纯白背板的丰富元素。

035A1810

035A1809

035A1811

更多显卡细节。

035A1815

光威神策灯条点亮效果整体一览。

035A1816

效果接近果冻质感。

035A1818

再来点细节。

配件一览

035A0713

华擎这张主板没在国内发售，我觉得还是挺遗憾的，不过第三方平台有X890 TAICHI lite，感兴趣的可以去看看。

035A0714

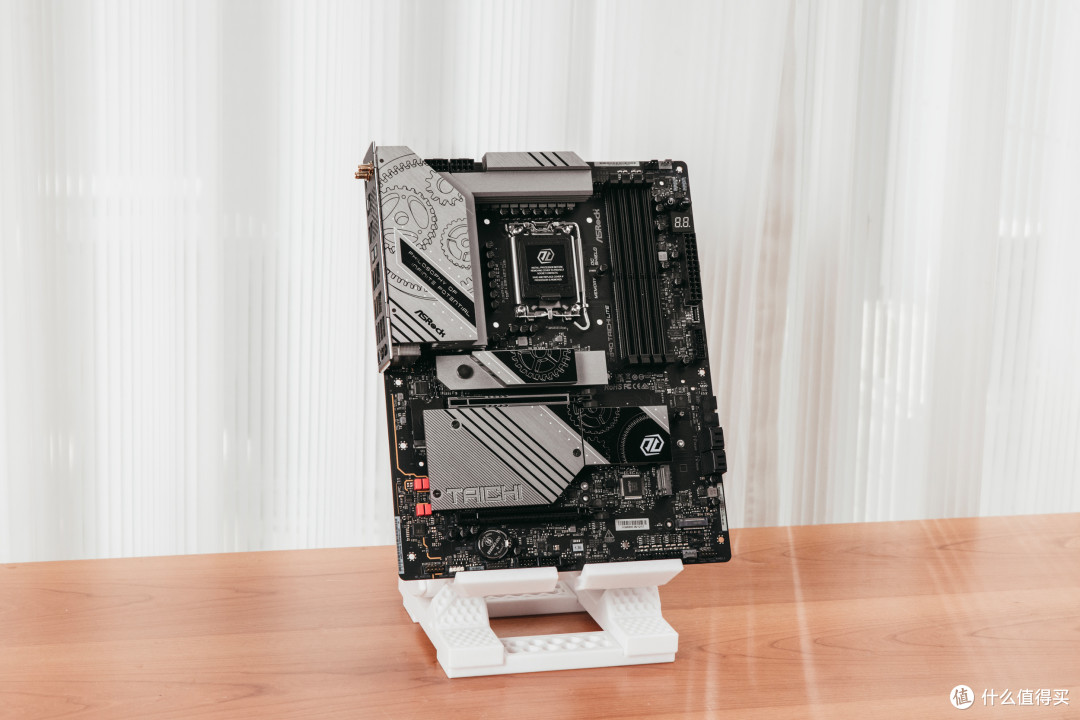

我还是很喜欢这张主板的设计，黑色PCB加部分黑银色散热装甲，简约大气，更适合做低调无光黑色主机。

035A0717

20+1+2相供电，单相110A电流，内存支持到DDR5 9600(OC)，配置相当强悍。

035A0718

硕大的散热装甲，这块主板一共支持5个M.2插槽，其中一条为PCIe5.0规格，其他四条为4.0规格。

035A0725

它的接口很有意思，可以看到双网口的设计，2.5G和5G有线传输速率，非常适合局域网访问NAS，当然还有双雷电四和WiFi7。

035A0638

索泰RTX 5070 Ti 16GB 天启 OC，天启这个系列一直都是主打硬朗风，整体设计偏向机甲风格，尺寸方面比较偏大，长361mm；宽138mm；高73mm，它和5080天启共用一个模具，5070天启尺寸会小一圈。

正面设计元素非常丰富，各种类钻石切面，这些复杂元素凑到一起并没有显的凌乱，设计师功底还是很强的。

035A0645

这张显卡最大的外观特点就是白色机甲风散热罩中的黑色环刃风扇，中间风扇带有启世之环信仰灯，两侧的金色点缀装饰件带来了不错的点睛效果。

中框采用了高强度合金压铸成型。

035A0655

三个风扇均带有环形导流风罩，支持智能启停，风扇尺寸10CM，9片扇叶，扇叶曲率做了优化，可以提升风冷和风压，增强散热效果，也有着不错的噪音表现。

035A0639

背面是一整块金属背板，纯白设计，搭配了精心设计的花纹，右侧散热开孔融合较为巧妙。

035A0642

看看左侧的花纹，设计师是下了功夫的。

035A0641

散热开孔为不规则棱形，开孔面积相对较小。

035A0659

这张显卡的散热系统比较强悍，搭配了8根8mm直径的冰脉3.0复合热管，辅以密集的镀镍合金鳍片阵列，最大化增强散热效能。

035A0657

尾部的天启字样，采用了浮雕工艺，全密封。

035A0654

035A0654

侧面设计一览，这张显卡提供了双BIOS，反向设计的12V-2x6 镀金供电接口。

035A0658

越肩三槽宽度，接口是三个DP 2.1b和一个HDMI 2.1b。

035A1749

今年单根24G容量的内存因为海力士3bit新颗粒，而出现了爆发增长，光威作为国产内存，自然也应景推出了相应的产品。

目前24G x 2套装主打6800Mhz频率，C34时序，用作生产力非常合适。

035A1750

神策主打就是白色，具备自己的设计特色，一眼望去顶部有着高透的亚克力，和黄色贯穿式装饰条，整体简约明了，颜值很高。

035A1755

装饰条为内嵌设计，印有光威的logo和DDR5字样，个人觉得可以做一套白橙RGB灯光，会更匹配。

035A1756

顶部的透明亚克力设计很有意思，内部是导光条，光线可以做的很柔和，类似果冻质感。

035A1757

内存做了散热加强设计，颗粒和铜均热板之间提供了高性能矽硅脂散热胶，能保证内存条在高频率下稳定运行。

035A1759

这套内存工作时序为CL34-46-46-108，全新的海力士M-DIE颗粒，超频能力要比老M-Die颗粒好很多，极限频率虽然不如A-die，但是胜在超频更轻松。

035A0591

酷冷至尊在我印象中很擅长大尺寸机箱，MF500 MESH属于MasterFrame 系列，首发除了MasterFrame 600 外还包含 MasterFrame 800 / 500 / 400 / 300 等型号。

目前MF500提供黑色与银色、预装 ARGB 风扇与无光风扇多种型号，我手头这个机箱是ARGB风扇银色款。

035A0592

MF500 MESH体积66.9L，三围尺寸分别是261mm（宽）、544（高）mm以及417mm（深），属于大机箱范畴，银色款基本上展现的是金属原色，搭配黑色或者白色配件都很合适。

035A0622

035A0608

MF500 MESH框架全为铝合金材质，其他则为钢材质，整体质感优秀，电源接口和前置接口均位于底部，这是一台桌面放置的机箱。

035A0618

侧板的质感也非常优秀，磨砂玻璃搭配金属材质，比起单纯的金属侧板要好看很多，触感也很优秀。

035A0612

它的结构是传统的电源下置，前进气的结构，这个角度可以看到两颗硕大的20CM风扇，可以在超低转速下提供相当充沛的冷空气。

酷冷至尊这次终于肯给玻璃面板白色设计了。

035A0609

侧板顶部都均为磁吸快拆设计，拆解很方便，吸力也很强。

035A0623

基本贯彻了自由框架的设计，框架全是可调节的孔洞，看内部结构设计是支持背插主板的，但是主页上没提。

兼容性上最大支持E-ATX主板，235mm最大ATX电源，显卡支持390mm高规格，水冷顶部和前排均可安装360水冷，风冷限高190mm，基本上市面所有风冷都可以用。

硬盘方面仅支持两块2.5或者3.5英寸硬盘。

035A0627

它的理线空间很宽敞，43mm的间隙足以容纳一切线缆。

035A0625

内部结构细览，底部区域还可以安装一个风扇。

035A0434

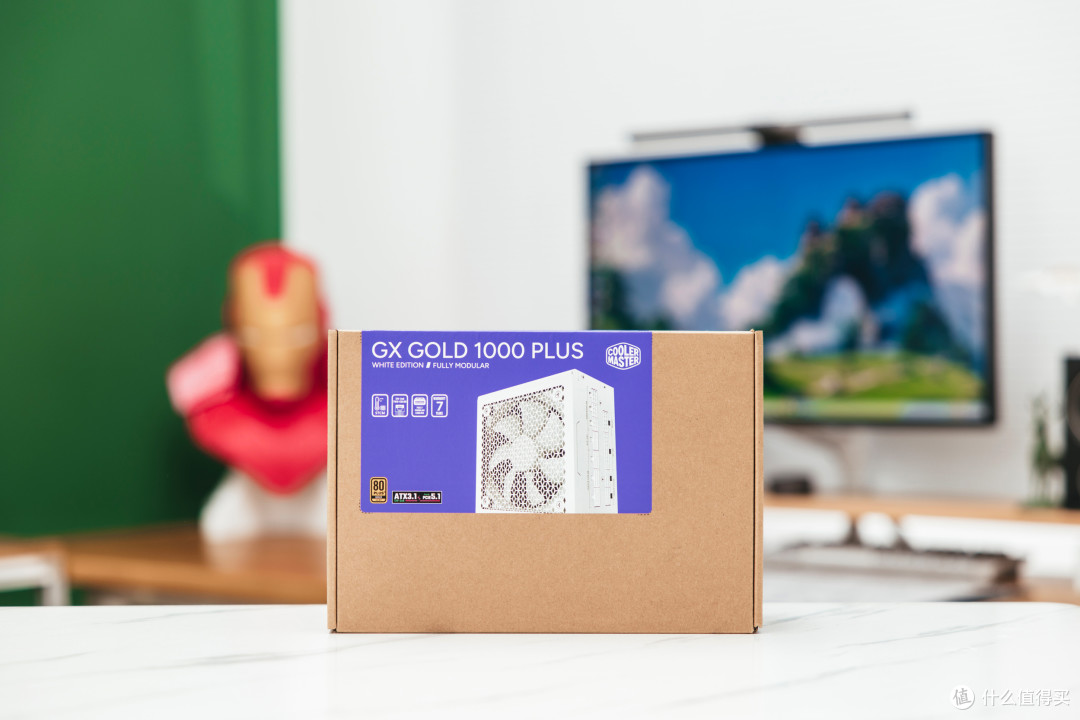

酷冷至尊GX PLIUS金牌全模1000W，也是今年刚刚上市的新品，首发提供了750W、850W以及1000W三种规格，均为80PLUS与Cybenetics双金牌认证，符合最新的ATX 3.1和PCIe 5.1规范，同时提供了黑白两色可供选择。

035A0445

酷冷至尊GX PLIUS金牌全模1000W拥有了全新的设计语言，全套压纹模组线搭配了理线梳。

035A0449

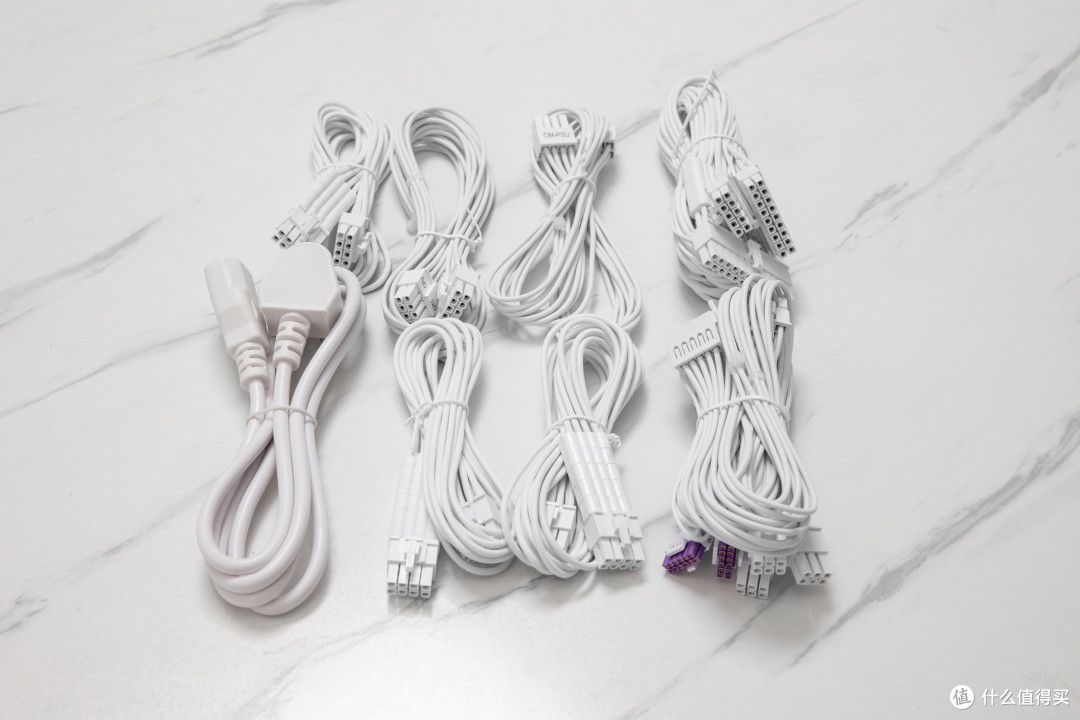

这套模组线材应该是硅胶压纹线，比较柔软，理线梳设计合理，使用更方便。

035A0460

尺寸上采用了标准的140mm长度，可以兼容更多机箱，主动PFC+全桥LLC+DC-DC设计，配备了105℃日系主电容+固态电容，提供了七年质保。

035A0455

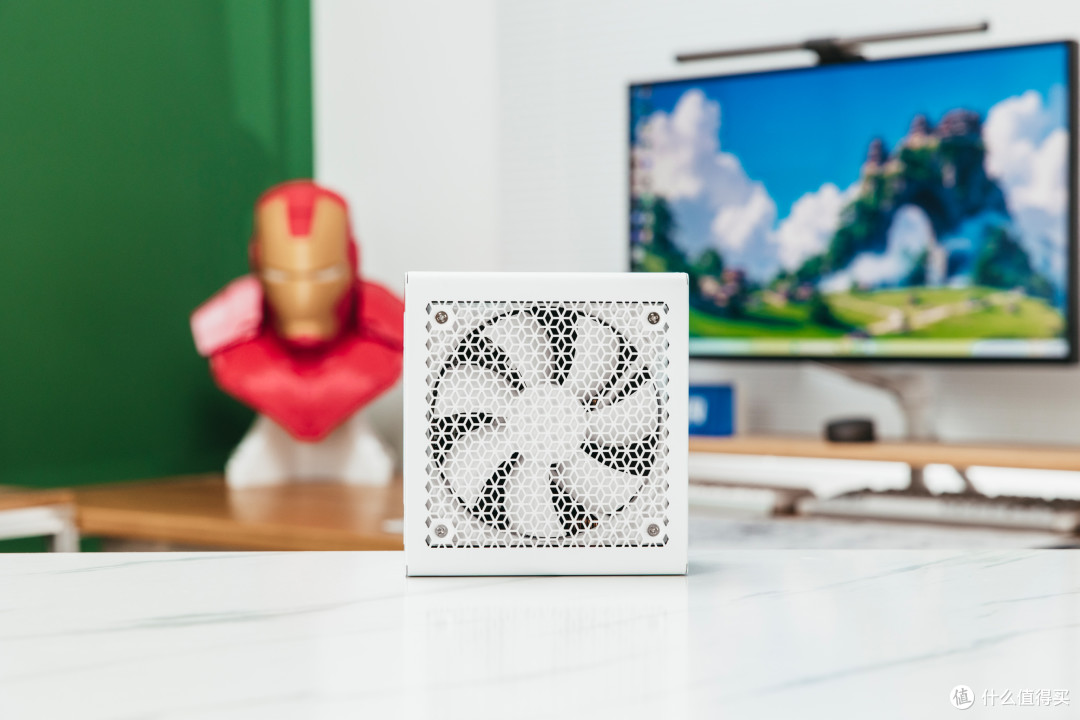

这一代网盖做了改成了六边形镂空，气流通过率达到了80%，应对高负载环境有更从容的降温环境。

风扇尺寸标准12cm，具备智能温控系统，在80%以内的负载下，转速都不到50%，噪音控制的很优秀。

035A0459

背部镂空也是一样的设计语言，带一个独立电源开关。

035A0458

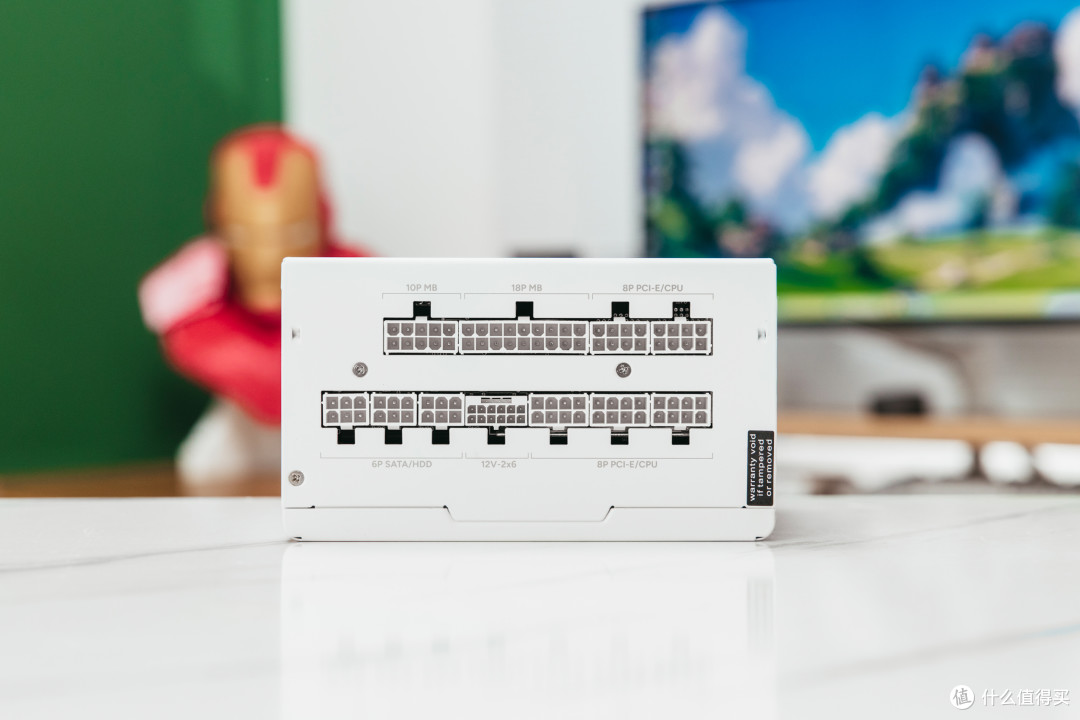

模组接口齐全，能满足主流需求。

035A0464

酷冷至尊最近推出了龙影2代，这是一款模块化设计的水冷，今天这套用的是其中的LCD屏版本，此外还有基础无限棱镜、预装像素屏以及VRM风扇模块总共四种类型。

035A0469

G360龙影2代除了冷头变化较大，冷排风扇均也改为了一体式，一根线材替代了之前六根线材的功能，理线整体上会更整洁。

035A0481

水冷风扇预留了接口，为分体安装方式，水冷管采用了EPDM工业级材质，具备耐腐蚀、抗氧化的特点。

035A0483

风扇依旧是出厂即安装，型号为二代旋涡Edge 360 ARGB，换用了LDB轴承（动态循环轴承），风量风压和转速均有12%~30%的提升，不过噪音值依旧控制在38.5dB（A）以内。

035A0476

磁吸LCD屏幕，冷头的Flex-Kit模块化设计其实和一代有异曲同工之妙，只是一代相对更换更麻烦，而且需要自己3D打印。

LCD版提供了2.1英寸屏幕，我个人最喜欢像素LED屏，VRM散热器版本则兼顾了实用和装饰性。

035A0478

冷头模块厚度大幅减少，这也是和一代的差异点，同时还对冷头做了内部的升级，包括优化双腔体结构、设计了全新的水道，提高了铜底水道散热效率。

035A0474

我很喜欢酷冷的冷头底座的设计，预留出点涂导热硅脂的区域，可以很好的铺平导热硅脂且不过量。

简单测试

屏幕截图 2025-09-16 164428

屏幕截图 2025-09-16 170755

屏幕截图 2025-09-16 174900

做了一个三连压力测试，Steel Nomad压力帧率测试稳定度99.1%、Speed Way压力测试帧率稳定度98.8%，Port Royal压力测试帧率稳定度99.5%。

1

光威神策这套内存同时支持EXPO和XMP，默认频率为5600，默认频率下读写速度为84/76G以及78G，延迟106.4ns，时序为CL46-45-45-90。

加载XMP设置，最高6800频率下读写速度为99/90G以及92G，延迟93.7ns，时序为CL34-46-46-108。

屏幕截图 2025-09-16 191413

按照惯例跑双拷，这颗Ultra7 265K在功耗平均235W场景下，酷冷至尊龙影2代基础版360水冷成功将核心温度压到了平均88度，P核E核核心频率最大分别为5.2Ghz和4.6Ghz。

正面的双20CM大风扇也为显卡带来了不错的温度表现，综合下来平均温度68.7度，功耗也拉到了平均297W接近满负荷了。

035A1872

本次酷冷至尊MF500主机搭建就分享这么多了，感谢观看。

作者声明本文无利益相关，欢迎值友理性交流，和谐讨论～
