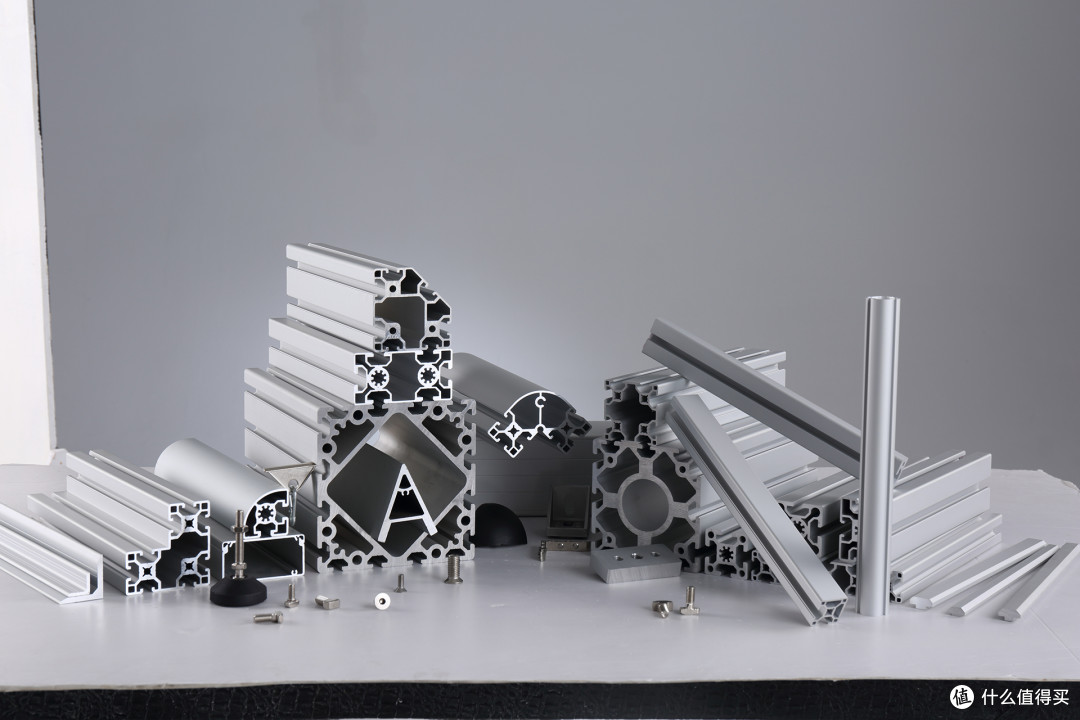

铝型材开模技术要点及工艺极限

铝型材挤压模具是铝加工行业的核心技术之一，其设计与制造水平直接决定了型材产品的质量、生产效率和成本。开模，即模具的设计与制造过程，是一个集材料学、机械学、流体力学和经验知识于一体的复杂工程。本文将深入探讨铝型材开模的技术要点，并分析其工艺极限，为相关从业人员提供详尽的参考。

一、 核心技术要点

铝型材开模绝非简单的机械加工，其成功依赖于对以下几个关键要点的精准把控：

1. 模具材料的选择与预处理：

模具通常采用H13热作模具钢（中国牌号4Cr5MoSiV1）制造。其关键在于优异的热强度、红硬性（在高温下保持硬度的能力）、抗热疲劳性能和韧性。

  硬度控制： 模坯的硬度必须均匀，通常热处理后达到HRC（洛氏硬度）48-52。过硬易崩裂，过软则耐磨性不足，寿命缩短。

  预处理： 高质量的预硬化处理（调质）和消除内应力是基础，能有效防止模具在后续加工和使用中发生变形或早期失效。

2. 分流孔/焊合室设计：

这是模具设计的灵魂，直接影响金属流动的均匀性。

  分流孔设计： 对于中空型材，分流孔的数量、形状、大小和分布必须与型材的截面形状相匹配。基本原则是：使金属流至模孔各处的距离尽可能相等。对于壁厚差异大的型材，应在壁厚较大部分增大分流孔面积或减少阻力，引导更多金属补充。

  焊合室设计： 其深度和形状至关重要。通常深度控制在15mm-30mm之间。过浅会导致焊合不良，型材力学性能不达标；过深则增加压力损耗，易积存残料。其表面光洁度需极高（通常Ra<0.8μm），以确保金属能顺利流动并充分焊合。

3. 工作带（定径带）设计：

工作带是模孔中垂直的平面部分，其长度是控制金属流速和型材尺寸精度的最关键因素。

  长度确定： 工作带长度与型材壁厚成正比。经验公式为：L = (1.5~3) T（L为工作带长度，T为该处的型材壁厚）。壁厚越大或金属越易流动的位置，工作带应越长，以增加摩擦阻力，减缓流速。

  精准调控： 对于截面不对称或壁厚不均的型材，必须通过差异化的工作带长度来调节金属流速，确保整个截面同步挤出。流速差是导致型材扭拧、弯曲、尺寸超差的主要原因。

4. 模孔尺寸的精确计算：

模孔尺寸并非型材的公称尺寸，必须考虑铝材的热收缩率、拉伸矫直时的变形以及模具本身的弹性变形。

  收缩率： 6063合金的典型收缩率为1.01（即模孔尺寸 = 型材公称尺寸 1.01）。但对于高精度型材或不同合金（如6061、7005），需进行相应调整，范围通常在0.8% ~ 1.2%之间。

  弹性变形： 在巨大挤压压力下（通常>100MPa），模具会产生微小的胀形变形，这也必须在设计时进行预补偿。

5. 出口带与空刀设计：

出口带保证型材离开工作带后的刚性，防止抖动。空刀是工作带后的扩大部分，其作用是防止型材表面被划伤，并为模具磨损预留修正空间。空刀角度通常取1°~3°，光洁度要求同样极高。

二、 工艺极限分析

尽管技术不断进步，但铝型材开模仍存在明确的物理和工艺极限。

1. 最小壁厚极限：

型材的最小可行壁厚受合金性质、挤压机吨位和模具强度的多重限制。

  合金流动性： 6063合金的流动性较好，其最小壁厚理论上可达到0.5mm。但对于高强度合金如6061或7075，因其变形抗力大、流动性稍差，最小壁厚通常需≥1.0mm。

  模具强度： 过薄的壁厚意味着模具上的齿尖（如百叶窗、散热器齿片）极其脆弱。为保证模具寿命，齿高与齿厚之比（深宽比）存在极限。通常，悬臂齿的深宽比极限约为3:1至6:1，而中间齿的深宽比可达8:1甚至更高，但这需要极高质量的模具钢和精湛的热处理技术来支撑。

2. 最大外接圆直径与挤压比极限：

  挤压筒限制： 型材的外接圆直径必须小于所选挤压筒的直径。例如，用Φ180mm的挤压筒，型材外接圆直径通常不能超过Φ170mm。

  挤压比（λ）限制： 挤压比是挤压筒截面积与型材截面积之比。λ过小（<10），金属变形不充分，产品力学性能差；λ过大（>80），则挤压压力极高，对模具和设备都是巨大考验，且易导致缩尾等缺陷。合理的挤压比范围通常在20~60之间。

3. 形状复杂性极限：

  金属流动均衡： 极端不对称、宽厚比极大（如超宽薄板）或各部分壁厚悬殊的型材，几乎无法通过单一模具实现均匀流动。虽然可以采用导流板、阶梯式工作带等方案，但仍有极限。设计时必须遵守“截面中心对称” 的原则，或考虑采用多孔模布置来平衡流速。

  模具制造精度： 过于复杂的腔体结构，受限于CNC（数控机床）、EDM（电火花加工）和线切割的加工能力。微细、深长的型腔可能存在加工不到或无法抛光的死区。

4. 表面质量与尺寸精度极限：

  表面质量： 模具工作带的表面光洁度理论上决定了型材的表面光洁度。但在实际生产中，铝锭质量、挤压温度、速度冷却等因素都会产生影响。要达到阳极氧化后无任何模具纹路（即无拖黑、亮线等缺陷），是对模具设计和制造的最高要求。

  尺寸精度： 普通型材的尺寸公差可控制在±0.1mm以内，高精级型材可达±0.05mm。但要追求±0.02mm以下的超高精度，则成本呈指数级增长，且受温度波动、设备稳定性等外部因素制约，良品率难以保证。

结论

铝型材开模是一项兼具科学性与艺术性的精密技术。成功的关键在于深刻理解金属流动规律，并在此基础上对模具结构进行精准、细致的量化设计。同时，从业者必须清醒地认识到其工艺极限，在产品设计阶段就充分考虑挤压成形的可行性与经济性。随着模拟软件（如HyperXtrude、QForm）的普及、新材料（如粉末冶金模具钢）的应用和加工技术（如慢走丝线切割、镜面电火花加工）的进步，这些极限正在被不断突破，推动着铝型材行业向更轻、更薄、更强、更精的方向持续发展。
