借了姨父的万用表来拆,打开看到钽电容我愣住了

10-07 16:49

去姨父家串门,看到角落里扔着一块万用表。闯狮 CS-086021,红色皮套包着,普普通通。我说借我拆拆看?姨父一脸疑惑:这玩意有啥好拆的。

闯狮 CS-086021 万用表外观

一、开盖:9V电池,但保险丝好换

先看背面。两排螺丝,拧下后打开电池盖——9V电池,金装的GOLITE。

电池仓旁边有个意外惊喜:保险丝仓。打开电池盖,拧一个螺丝就能换保险丝。这设计比很多大牌都人性化——福禄克换个保险丝还得拆后盖。

借了姨父的万用表来拆,打开看到钽电容我愣住了

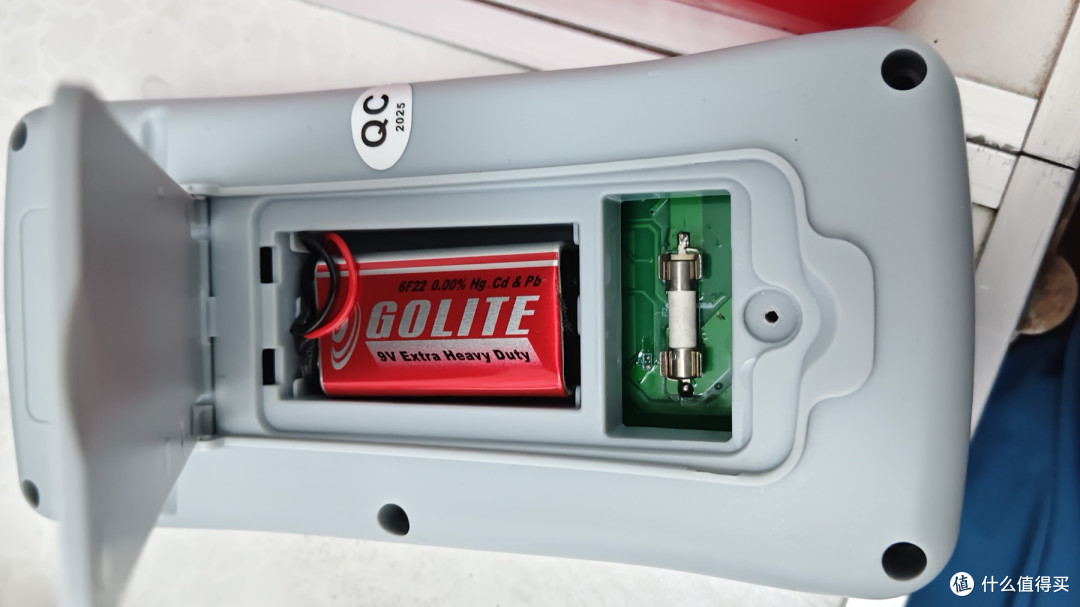

9V电池+保险丝仓,拧一个螺丝就能换保险丝

二、拆机:内部主板比想象中工整

把后盖所有螺丝卸掉,打开内部——绿色PCB跃然眼前。算不上多豪华,但排列整齐,焊点也算饱满。

仔细看走线,电流检测用的是铜丝电阻直接焊在板上。没有四线开尔文接法,能用但精度有限。via孔的布局确实不太均匀——工程师可能经验没那么老道。

但整体来说,对得起它的定位。

借了姨父的万用表来拆,打开看到钽电容我愣住了

内部主板全貌,中间牛屎芯片+铜丝电阻

三、码盘:这步进开关有点意思

翻过旋钮那一面——沉金码盘。

金色触点整齐排列成一圈,switch数量不少。这正是功能选择的基础——档位多就是靠switch多撑起来的。

有意思的是,码盘的金手指直接经过via打到背面。用久了会不会出问题?打via在码盘路径上,这个设计取舍有点意思。

借了姨父的万用表来拆,打开看到钽电容我愣住了

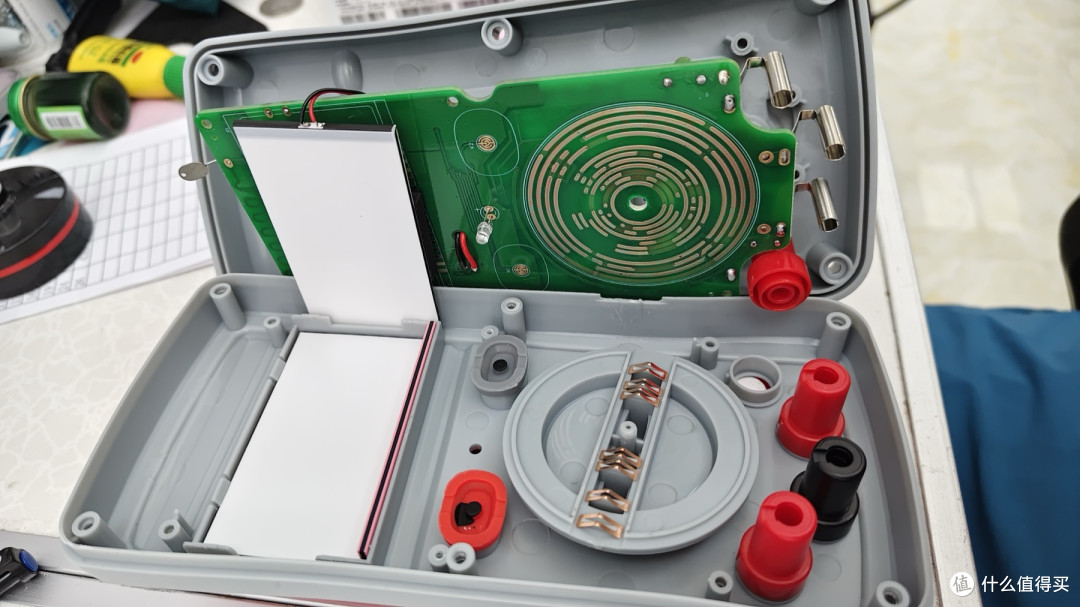

沉金码盘,金色触点+多路switch

四、牛屎芯片:2023年还在用COB

主控区域——一颗COB封装芯片赫然在目。

黑色的环氧树脂 blob 覆盖在晶圆上,板子丝印写着:KJ9205A-V1.3,日期2023.10.19。

2023年10月的产品,还在用牛屎封装。这距离现在不到三年,说明这玩意儿定位就是纯纯的入门级。牛屎旁边一颗晶振和一颗24C02的EEPROM——万用表里存校准数据的,这倒是个正经东西。

借了姨父的万用表来拆,打开看到钽电容我愣住了

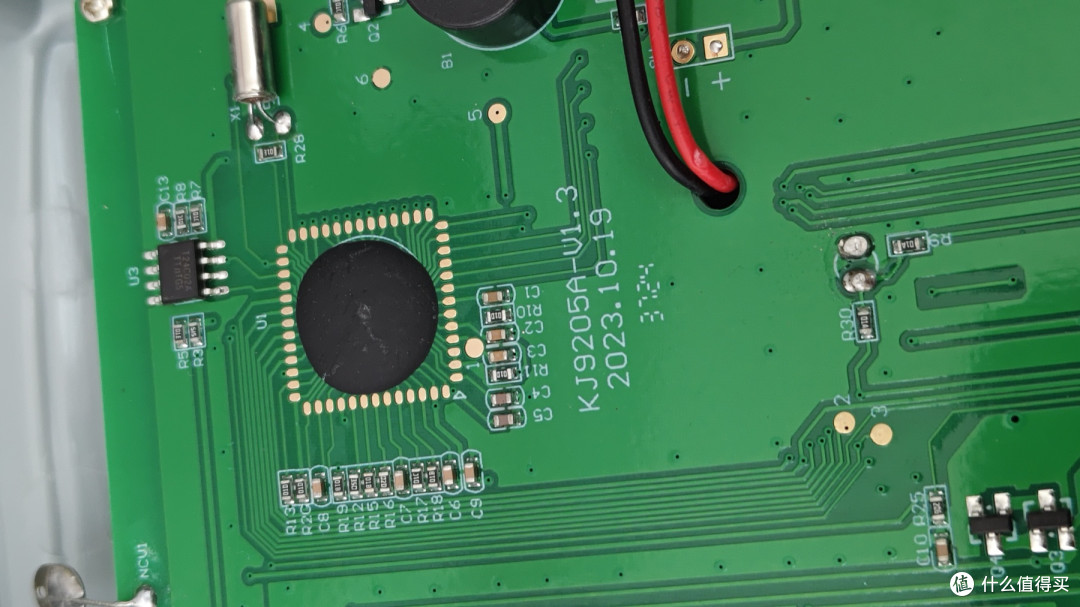

COB牛屎芯片,KJ9205A-V1.3,2023.10.19

借了姨父的万用表来拆,打开看到钽电容我愣住了

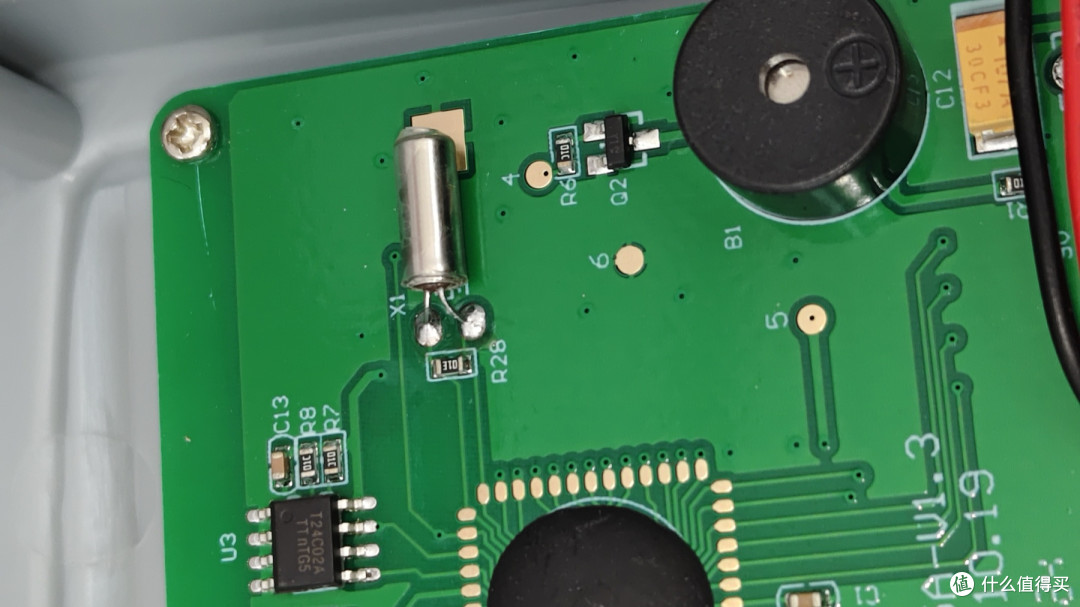

晶振+24C02 EEPROM,万用表校准数据存储

五、高级货?钽电容出现了

接下来这个发现,让我愣住了。

牛屎芯片旁边,一个黄色的小方块赫然在列——

钽电容。

丝印107A(100μF,10V)的钽电容,用在万用表的电源滤波上。旁边是一颗HT7530稳压芯片,输出3.0V给电路供电。

借了姨父的万用表来拆,打开看到钽电容我愣住了

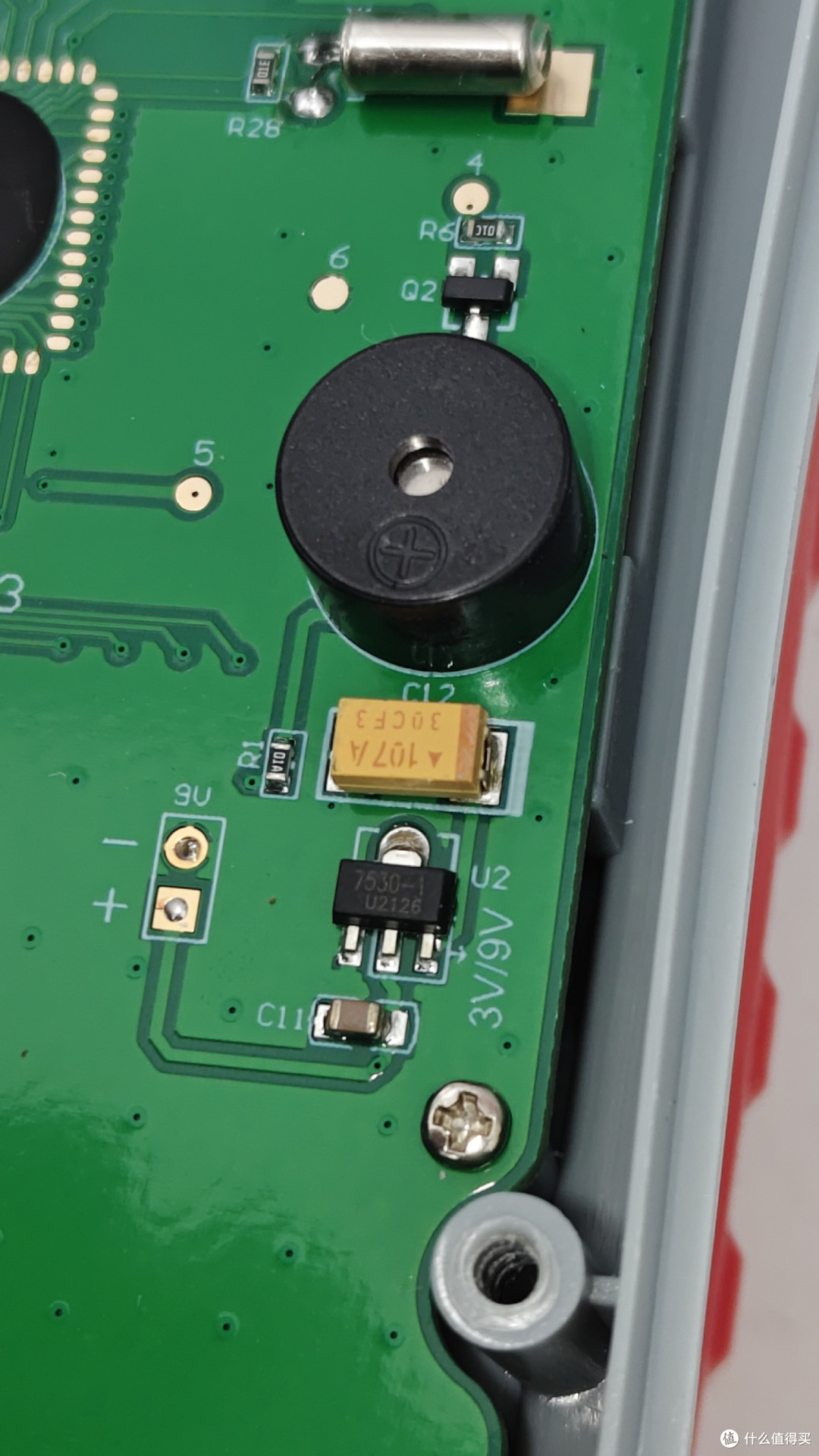

钽电容107A + HT7530 3.0V稳压,牛屎芯片旁边的反差

借了姨父的万用表来拆,打开看到钽电容我愣住了

晶振+蜂鸣器,三极管驱动

六、钽电容为什么值得说?

钽电容这玩意,简单说:同容量下比普通陶瓷电容贵很多。

入门级万用表,成本控制是第一位。这种定位的产品,设计师的选择通常是:用最便宜的元件完成功能,压缩一切能压的成本。

但偏偏在这块板上,钽电容出现在了牛屎芯片旁边——最便宜的封装和最贵的被动件,就这么安安稳稳地焊在一起。

这种反差感,比计步器上看到沉金板还强烈——毕竟万用表是带电的高精度设备,电源滤波如果出问题,测量值就全偏了。该省的地方(牛屎)不省不行,不该省的地方(钽电容)它也没省。

蜂鸣器由三极管驱动,角落还有两颗M7整流二极管。整板的器件选择中规中矩,唯独那颗钽电容显得格格不入。

借了姨父的万用表来拆,打开看到钽电容我愣住了

两颗M7整流二极管(1A/1000V)

七、装回去:它还能用

把所有螺丝拧回去,装上9V电池,拨到电阻档——屏幕显示"1.",一切正常。

借了姨父的万用表来拆,打开看到钽电容我愣住了

装回去,拨到电阻档显示1.,一切正常

八、总结

借姨父的万用表拆了一遍,我的感受就一句话:

这破表,该省的地方一点没省,不该省的地方也……好吧,该省的是省了(牛屎),但不该省的地方真的没省(钽电容)。

乱拳打死老师傅的玩法:牛屎封装做主控控制成本,钽电容保证整机性能下限不崩。当年福禄克12E好歹有个FS9721-LP3正经IC,这闯狮直接上牛屎——但福禄克12E还卖三四百呢,这货零售才几十块钱。

几十块的万用表,给了你沉金码盘、钽电容、HT7530稳压、可换保险丝。你觉得该有的都有了,你觉得不该有的也给了。

中国制造的卷,从一颗钽电容焊在牛屎旁边那一刻,就写明白了。
