十年换新,全日系电容,安钛克HCG850金牌全模组开箱拆解
由前两年大热的吃鸡游戏为引,国内产生了一波硬件升级的大风潮,但很多人在自行DIY时往往只注重CPU和显卡,而忽略了电源这个同样重要的组件。相对CPU和显卡这种每半年就更新一代的硬件来说,很多老玩家都将一款好的电源称之为“传家宝”,因为即使你升级更换了其它所有硬件,这台电源依然会坚挺而稳定的持续工作。今天给大家开箱拆解一款十年只换新不修的高端电源:安钛克Antec HCG850 金牌全模组电源。
稍微了解安钛克的人应该知道,安钛克旗下的电源产品分为VP、EAG、NEO和HCG几个主要系列,其中的HCG系列电源是安钛克旗下的中高端电源系列,今天的主角HCG850金牌全模就是该系列中的一员。
HCG850金牌全模组电源使用的是海韵的金牌全模组方案,享有10年的换新,相当于当你把机箱里的其它硬件升级过三次了,它依然还在享受只换不修的服务。
此外,全日系电容和低温停转等,也都是高端电源的必备属性。之所以选择850w,也是希望以后升级主机不用频繁更换电源的烦恼。而且80Plus金牌认证是满足110V条件的金牌,比很多所谓的金牌要好。

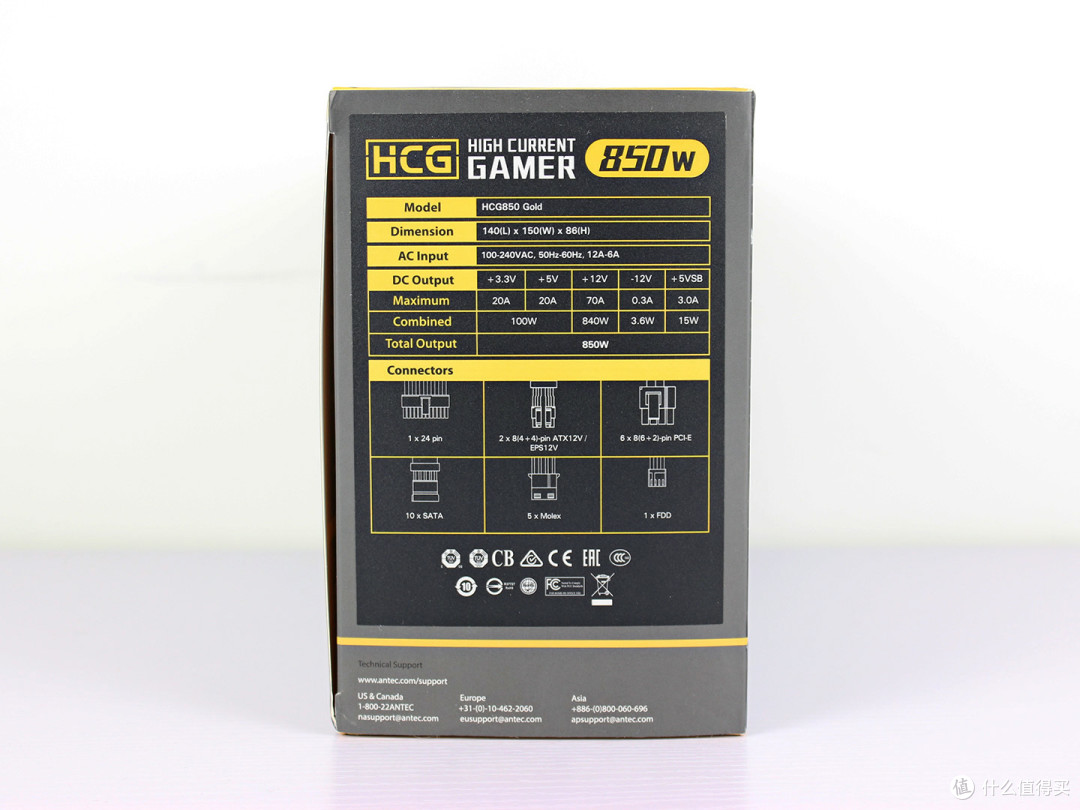

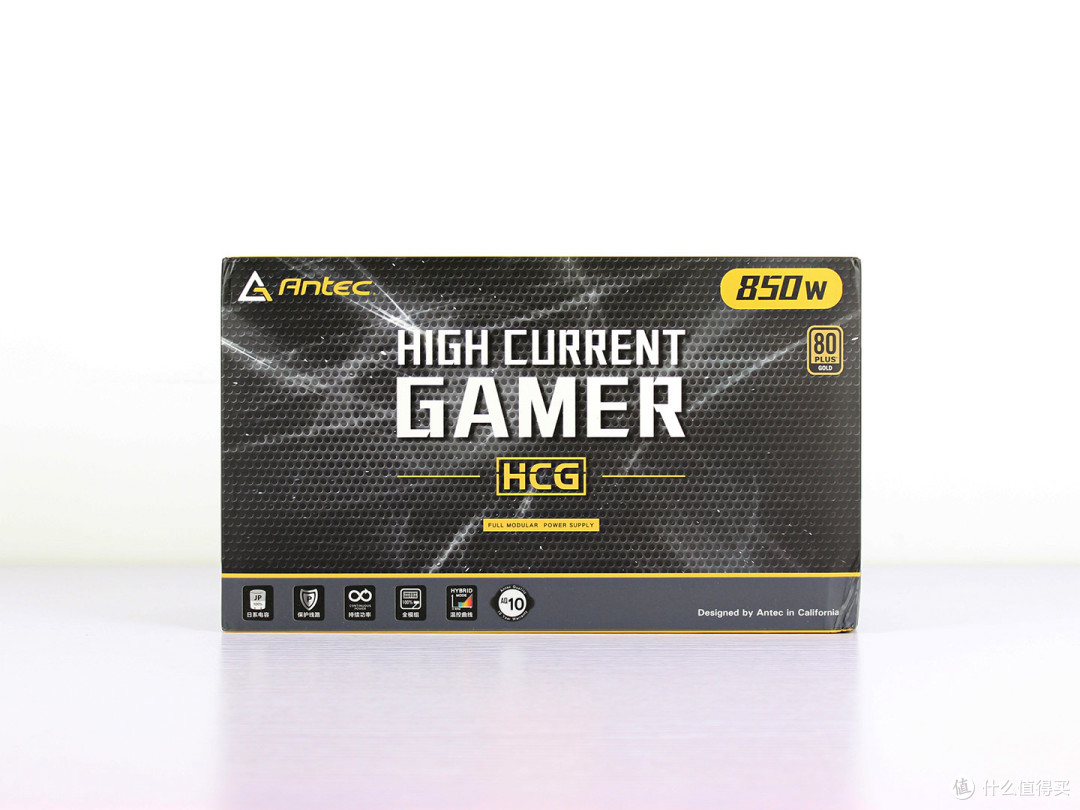

这款电源包装采用了内外两层的包装方式,内盒最上方的是说明书、保修卡、扎带和魔术贴带等附件,电源本体和模组线都分别使用黑色无纺布袋子进行了包装,电源本体另外还有上下两块泡沫海绵进行二次防护。建议大家保留保修卡,以备不时之需。
三条魔术贴带,若干黑色一次性扎带,还有四颗用来固定电源的黑色螺丝,我个人更喜欢魔术贴带,可以反复使用,比较适合喜欢折腾主机的玩家。
电源线是一条长度约为1.5米的黑色线材,用料扎实,直径很粗。

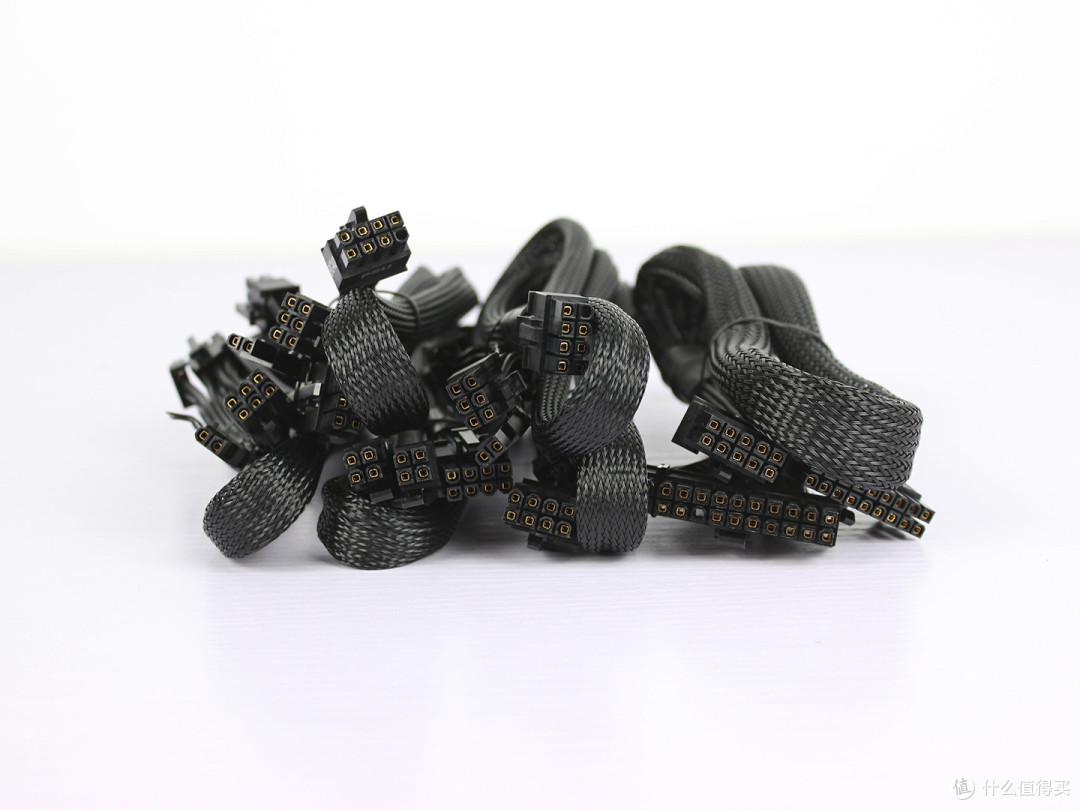

线材有两种,一种是六条覆盖编织外皮的圆形模组线,包括24pin主板供电线、两条4+4pin的CPU供电线,以及三条6+2pin的PCI-E显卡供电线。防拉扯和划伤能力很强,基本能满足大部分配置的供电和走线需求。
在这些12V的模组线中,线材末端都采用了日系固态电解电容设计,并且在接口部分都使用了镀金工艺的处理方式。除了线材稍微有点硬以外,就找不出其它缺点了。

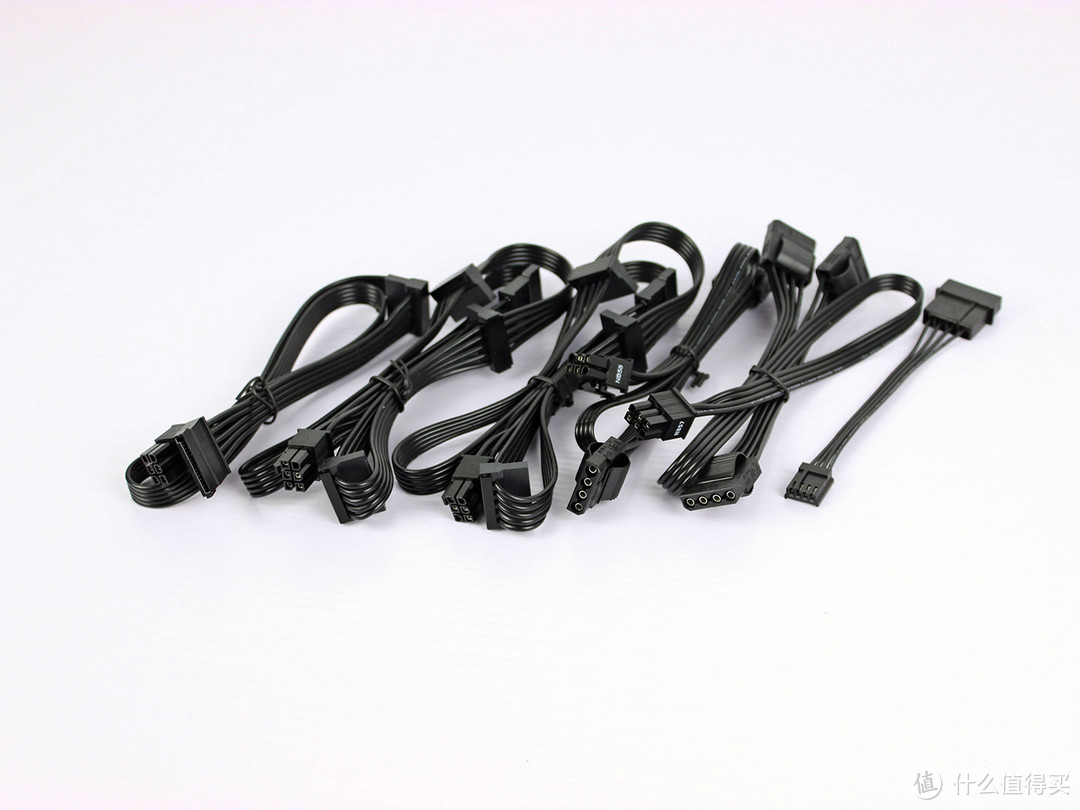

另外一种是六条黑色扁平线材,主要是SATA接口和D型4pin接口的供电线材,另外还提供了一条Floppy接口线材。

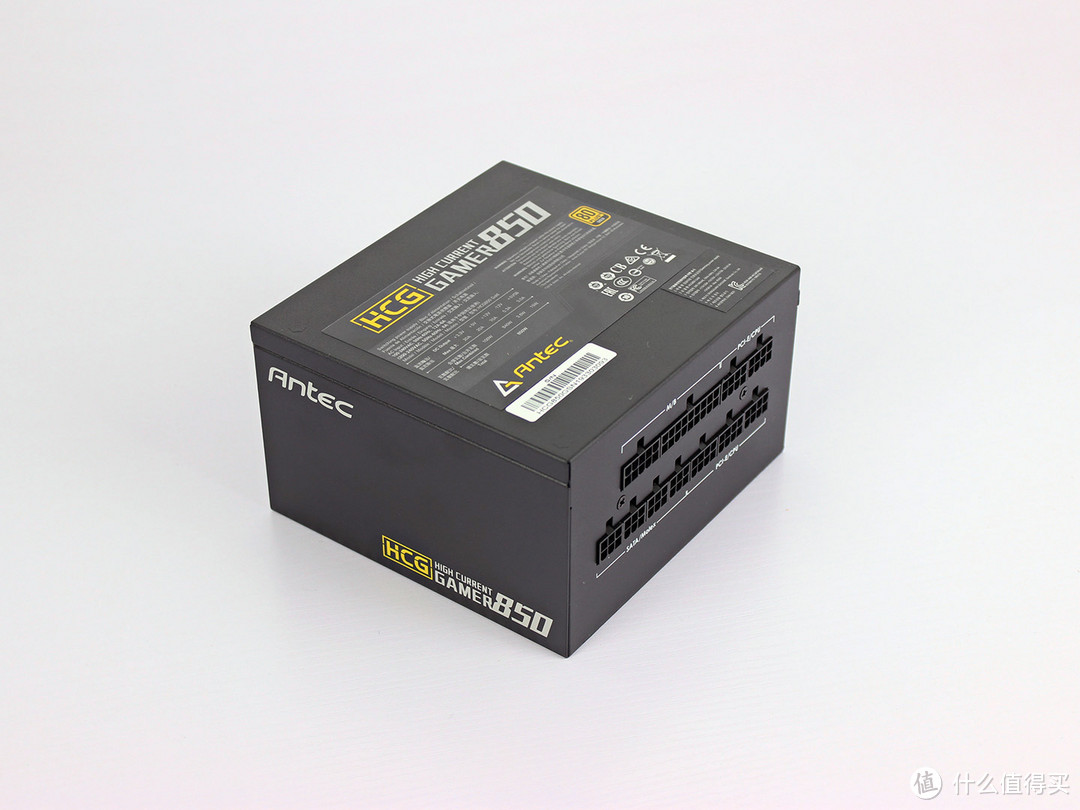

安钛克HCG850W金牌全模组电源采用全黑化外壳的设计,输入电压为全幅100~240V,采用主动式PFC设计,比被动式PFC性能要好也更加节能。虽然也是一款ATX标准电源,但电源的尺寸为:140mm(长)x150mm(宽)x86mm(高),长度仅为14cm,机身更小巧,相对同类的ATX电源要小一些,可以兼容一些小型的紧凑型机箱。
其中一侧的铭牌上标明了电流电压和功率的详细数据。
在电源底部的角落上有一张防拆蛋壳纸,这里如果损毁的话,就意味着失去了十年只换不修的固保服务,所以一般不要自行拆解。搭载了一个7扇叶直径120mm的智能温控静音风扇,开启“Hybrid Mode”后,会根据温度状态来自行启动/关闭风扇运转,以实现最大程度的降低噪音的特性。

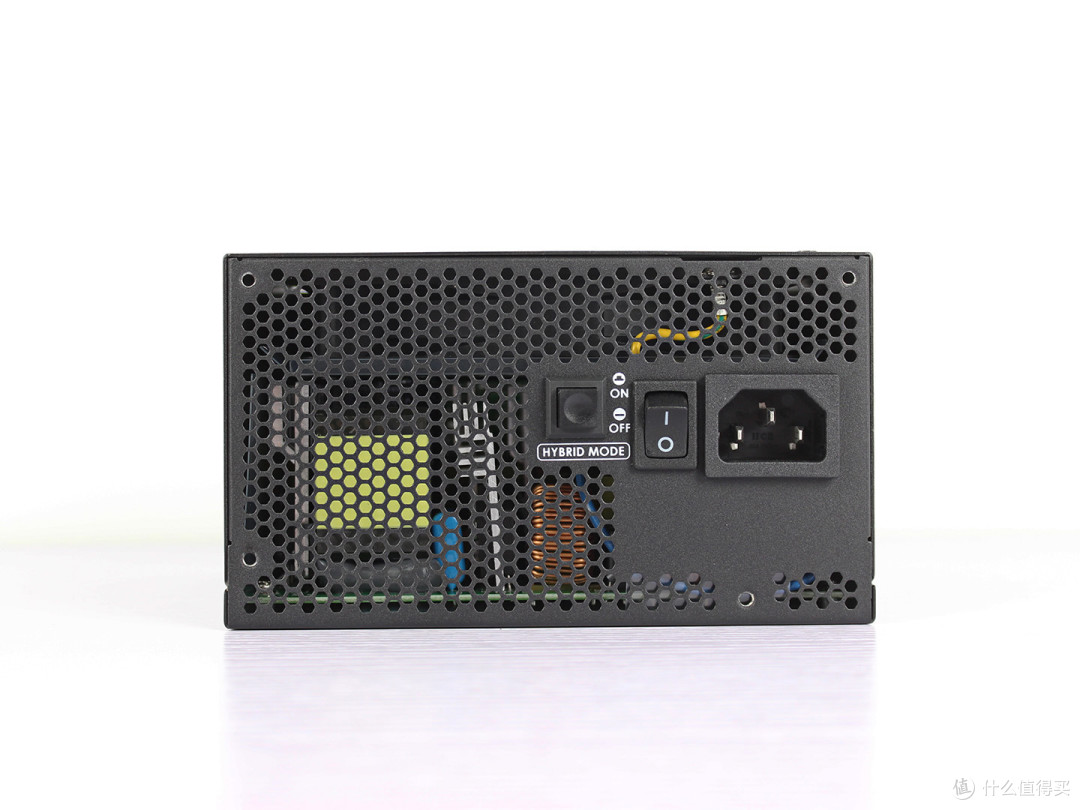

独立电源开关和“Hybrid Mode”开关,都位于电源输入插口旁边,这两个功能基本是中高端电源的标准配置了。特别是“Hybrid Mode”开关,将温度控制和噪音抑制进行很好的兼顾。
在模组线接口一侧,详尽的标识了各种接口类型,非常方便接线。五组CPU/PCI-E模组接口,完全可以支持双CPU或者多路显卡的硬件搭配;主板模组口采用18+10pin设计,考虑到了下一代主板的供电支持场景;四组SATA/Molex模组口可以同时连接多块硬盘或者RGB灯效设备等使用需求。

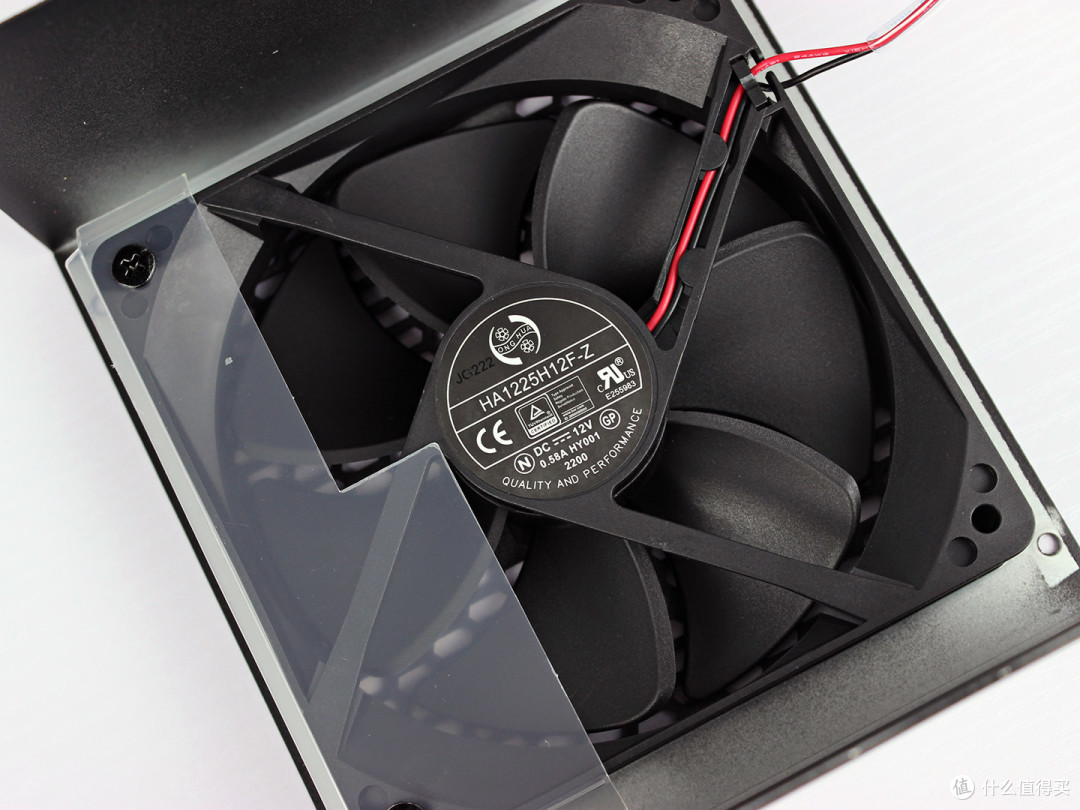

HCG850金牌全模组电源采用的一体成型上盖设计,采用了一个120mm FDB业态轴承静音风扇,最高好像可以达到2200rpm,支持智能温控,在低负载状态下可以自动降低转速来实现降噪的目的。
电路板上的三组金属散热片很显眼,厚度和体积大小上有些许差异,直接使用金属原色,内部构件也没有进行黑化的必要了。虽然电源的体积有所缩小,但内部空间还不会显得太紧凑,各种元件之间也有着合适的距离,分布的非常工整有序。主变压器是VRL39HB06,在一些中高端电源中是比较常见的,主要用来提供12V输出,另外两个小变压器应该是在不同负载下使用的。
HCG850金牌全模组电源采用DC-DC架构、具备同步整流技术的全桥式LLC设计,属于目前高端电源中比较成熟、应用较为广泛的一个方案。输出电容以及DCtoDC是尼吉康的FP系列电容。
主电容被散热片挡住了,分别从两个角度能勉强看清是尼吉康的400v680μF铝电解电容,基本上也都是尼吉康、红宝石和NCC之间换着来,也不曾见过有缩水。
继电器采用额定电压AC/DC12(V)的宏发HF46F-G12-H1T,用来提供直流电流。
总结
本次只是开箱拆解,内容暂时先告一段落。作为一款中高端的全模组80Plus全日系电容电源,安钛克Antec HCG850金牌全模组电源的机身小巧,兼容性更广;其次这款电源是基于主动式PFC、高效结构全桥式LLC谐振、同步整流,以及DC to DC架构打造,拥有电源高效转化以及同时兼顾降噪和节能的特点。另外,因为模组线集成了电容,使得线材略微有些偏硬,在走线上可能会需要多费一点点功夫。
850W对于普通用户来说可能会觉得太大了,但是对于多路显卡的发烧友级用户,特别是HEDT平台用户来说,也许850W只是刚好够用而已。所以呢,并不是建议大家盲目购置大功率电源,建议首先明确自己的装机需求,静音和全模组是可以优先考虑的性能;然后根据硬件配置的需求功率上再预留至少25%的余地,毕竟这台电源是十年换新,而十年之内你的主机必然会再次升级,届时就无需重新更换电源了。
