BULL 公牛 GN-B3033 电子微动开关 智能USB插座拆解

2016-12-15 08:32:34 29点赞 73收藏 51评论

自从小米出了接线板以后,类似小米接线板的产品就层出不穷。公牛是接线板的老牌产品,白蓝配色的外壳一用就是十几年。也多亏了小米,能让这老牌排插厂有点改变。

买这个插线板主要是看中了它的微动开关,省力,方便,安全。但是有一个缺点就是虽然机械耐久性不错,但是由于电路更加复杂,可能容易坏。其实说那么多,其实购买之初就是想看看它是如何实现微动开关控制三路电源开启的,难不成是三组继电器,拆解发现,果然是。

京东自营链接

BULL 公牛 GN-B3033 电子微动开关 智能USB插座拆解公牛(BULL)GN-B3033 3孔位全长1.8米 电子微动开关 智能USB充电 双极驱动儿...¥68京东

白色的包装风格,不得不说与之前公牛一惯的吸塑盒要好看不少。

BULL 公牛 GN-B3033 电子微动开关 智能USB插座拆解

侧面有公牛的标签,和一个封条

BULL 公牛 GN-B3033 电子微动开关 智能USB插座拆解

三个USB口,输出5V 3.1A,不算给力了,三个口插满就只能用5V1A输出了。

BULL 公牛 GN-B3033 电子微动开关 智能USB插座拆解

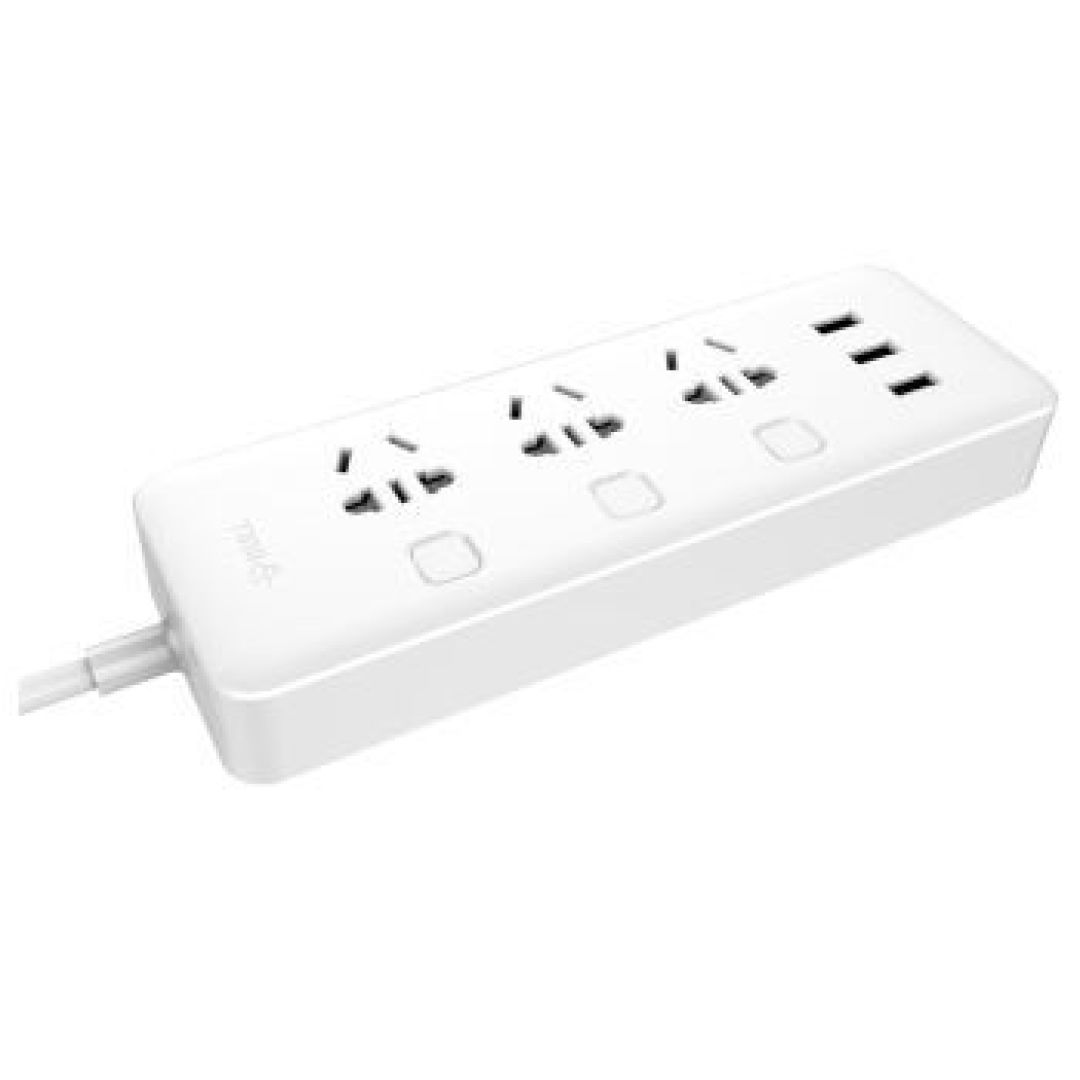

取出排插,包装真的跟小米是一个风格,怎么说呢,小米又改变了一个行业。

BULL 公牛 GN-B3033 电子微动开关 智能USB插座拆解

橡皮筋质感不错BULL 公牛 GN-B3033 电子微动开关 智能USB插座拆解


背面有四个防滑脚垫BULL 公牛 GN-B3033 电子微动开关 智能USB插座拆解

这就是微动开关,就是不自锁的按钮BULL 公牛 GN-B3033 电子微动开关 智能USB插座拆解

插头上有公牛的LOGO,做工比较精致
BULL 公牛 GN-B3033 电子微动开关 智能USB插座拆解

插头设计比较独特,有一定的角度,旁边还有方便手捏的凹槽,人体工学设计还是不错的。BULL 公牛 GN-B3033 电子微动开关 智能USB插座拆解

插上电源,打开插孔开关,按钮的灯光亮起。BULL 公牛 GN-B3033 电子微动开关 智能USB插座拆解

拆解先取出四个很柔软的脚垫。
BULL 公牛 GN-B3033 电子微动开关 智能USB插座拆解

外壳的精度很高,插接过程会对外壳有一定损伤,主要是撬开的时候,但由于外壳的柔韧性非常好,所以不太容易开裂。BULL 公牛 GN-B3033 电子微动开关 智能USB插座拆解

内部还是不错的,采用了一体化铜条。BULL 公牛 GN-B3033 电子微动开关 智能USB插座拆解

果然是采用了三个继电器作为每路的开关
BULL 公牛 GN-B3033 电子微动开关 智能USB插座拆解

USB接口部分电路BULL 公牛 GN-B3033 电子微动开关 智能USB插座拆解

焊点比较丑,但是好在都比较饱满,高低压隔离,降低了一定的触电风险BULL 公牛 GN-B3033 电子微动开关 智能USB插座拆解

下面的长条形电路,就是微动开关部分的电路,PCB地线上烫了锡,应该是增加电流横截面的面积,降低电阻,减少发热。看起来不禁捏一把汗。
BULL 公牛 GN-B3033 电子微动开关 智能USB插座拆解

安全保护门,确实插拔手感和安装精度都比较好,插拔的时候比小米的滑太多了,小米有时候很难插入。BULL 公牛 GN-B3033 电子微动开关 智能USB插座拆解

一体化铜条,厚度还不错,虽然没有量厚度,但是感官上还是可以的。BULL 公牛 GN-B3033 电子微动开关 智能USB插座拆解

总体来说,这个排插开关部分比较新颖,公牛的品牌设计做工和用料都能得到一定的保障。USB充电部分还可以加强,特别是USB部分如果能再增加一组开关就更好了,三个插孔能够独立控制开关,但是USB输出却不能,有点匪夷所思。

通过拆解,我觉得本排插还是适合用在功率较小,需要经常独立控制开关的桌面,不太适合大功率电器长期使用。68元的售价结合用料和做工,还是比较实在的。
