动手安置微电脑时控开关，实现平价加湿器的定时自动启停

　　现代民用建筑冬季供暖大多数采用地暖，室内地表受热均匀，地面辐射供暖温升快，热稳定性好。有利也有弊，个人感受室内容易干燥，尤其是温度高湿度低时感觉很不舒服，早上起来口干舌燥，鼻子不通气，非常影响休息和睡眠。

　　经常擦洗地面和使用加湿器，可以有效调节室内湿度，加湿器一般门店内和网上都有售，价格在百元左右的选择很多。

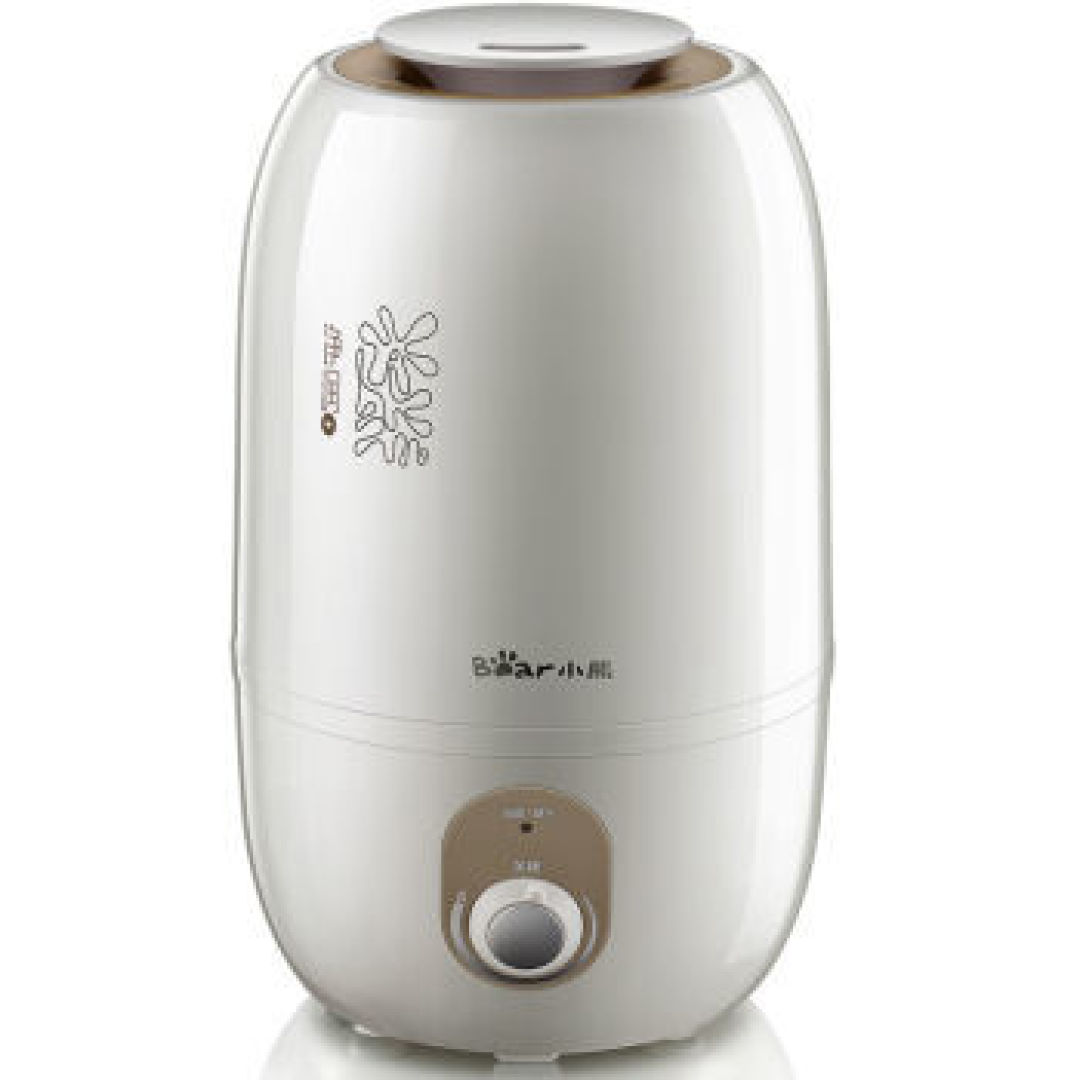

小熊（Bear）加湿器JSQ-A30Y1 3L大容量静音卧室办公室加湿器 家用迷你香薰￥89京东

　　家里现在用的是缴物业费送的，出雾量还比较理想。

　　加湿器内部安装了一个超声波发生器，工作时利用高频震荡将纯净水雾化成超微粒子，再使用风动装置（一个小风扇）将水雾扩散。应该说超声波对人体是无害的，其广泛地应用于科研、医疗和工业领域。我们公司喷码机的喷头就是使用超声波清洗机进行清洗，手工清洗达不到要求。

　　超声波振荡片。

　　出风口，内部是一个小风扇。

　　底部铭牌，27Ｗ，连续运转24小时大约耗电0.65度，还是比较省电的。

　　但是加湿器不宜连续运转，特别是在夜深人静的时候，风扇的声音听的很清楚，手动开关又觉得麻烦，所以想到加一个微电脑时控开关，实现定时自动启停。

　　微电脑定时开关网上卖的也有很多，越来越便宜。

　　手里有一个旧的时控开关。屏幕上的显示：星期日，8:47 09，开关状态为关。

　　铭牌，主要参数220V，25A。最大可以带动5.5（220*25）kW的用电设备。

　　端子接线图。

　　微电脑时控开关内部是一个单片微处理器，接受时间指令，控制继电器（开关）输出。

　　继电器的尺寸还比较大，没有偷工减料。充电电池使时钟开关不接交流电的情况下，也有时间显示，并且记忆和存储上次的时间设置。

　　准备工作。需要的材料，20公分和50公分的两根两芯线，1.5平方毫米即可，一个插头，一个插座。

　　需要的工具。电烙铁和焊锡是准备给线头挂锡。

　　剥好的线头。环状的是准备接插头。

　　这个插头是１块钱的地摊货。

　　线头挂锡后。挂锡后好压线，压的比较规矩。

　　接线端子内部，插头接电源，第一二个端子。第三四个端子接负载，也就是插座。

　　先接插头。

　　之后接插座。

　　全部完成后。

　　设置参数，也就是想要电器运行的时间段。按下设置键，可以看到一共可以设置１７组参数。

　　一共设置了３组参数，第一组９点到１５点。

　　第二组１８点到２１点。

　　一般家里２２点睡觉，零点已经进入深睡眠，第三组０点到４点。

　　这样一天２４小时有一半多点的时间加湿器在运行状态，基本可以满足室内湿度要求。设置的时间段可以不限次数的修改，也可以按下手动按键启动加湿器。

　　由插头供电后，连续按下两次手动按键，屏幕上显示自动，并且运行指示灯亮，加湿器开始工作。

　　当然，也可以不用这么麻烦，因为现在的加湿器就有预约定时的，也有湿度感应的。时控开关也有直接带插座的。

　　多见的是这种电子式的，以前也有机械式的，长时间运行时钟都会有一定误差，电子式的误差小一些。

　　微电脑时控开关广泛地应用于日常生产和生活中，尤其是在市政的路灯控制中，大多数都使用了微电脑时控开关。

　　线路中使用了交流接触器，主要因为时控开关的负载大小有限，由时控开关给接触器发出运行指令，接触器控制路灯的正常运行。

　　一点小心得，和大家分享。智能家居，从一点一滴做起，勤动手，多动脑，让我们的生活更美好。
