#剁主计划-上海#PHICOMM 斐讯 K3 刷 LEDE桥接完美实现上海电信4K IPTV+光网电话
背景
家里目前用的路由器网件WNDR3700v4四年前购于新蛋,双频无线,全千兆网口,刷了OpenWrt之后各种折腾但稳定性不差。然而作为一个7x24小运行的电子设备,四年其实已经算是中老年了。联想到之前一位同事说过,一般的WiFi芯片设计寿命也就四五年,所以我就寻思着该换一台更强劲的路由器了。
四年前新蛋还是知名电商,如今早已很难见到它的踪影。重置密码之后才翻出来当年的订单,我一直以为200+买的这个路由器,没想到居然要349这么多…… 不过现在回头来看,这台路由器总体来说没有让我失望,应该算是物有所值。当初主要看中它可以刷第三方固件,并且网口全千兆,这两个优势保留至今,依然不算落伍。其余硬件配置当然早已跟不上主流产品,稍微多装一些插件都担心CPU超负荷。
官方的固件基本上没怎么用过,很长一段时间用的是DD-WRT,后来接触了OpenWrt发现我还是喜欢自己慢慢折腾,不喜欢那种“集大成”的东西。这也为后面新路由器的固件选择确定了方向。下图是路由器目前的状态,15年发布的这个Chaos Calmer 15.05几乎没有什么bug,有一次自己手贱把/etc/config/network删了,进不去路由器但又不想花时间把大量配置重新来过,然后知道了OpenWrt还有一个强大的Failsafe模式,折腾了一会儿还是把配置文件都导出了,从此对OpenWrt好感倍增。
既然确定了要换个路由器,换哪一款呢?回首2017年,最热的路由器非斐讯K3莫属。至于K3C以及其它更低端的产品,还是算了。此处要感谢上海分剁(1群)的值友-以梦喂马-友情价提供的K3,来不及刮掉K码就给我寄过来了。正好之前一直想写一篇关于上海电信光网宽带桥接实现4K IPTV任意口连接的原创(方法都是大神提供的,只是想整理一篇简洁易操作的步骤出来),于是就有了本篇原创。
外观

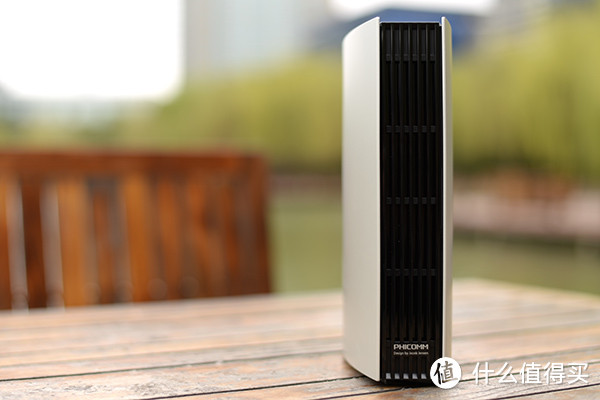

K3的晒单本站不少,所以就从简了。整体来说,K3的外观还算蛮有现代感。实际银色部分塑料感有一点的,毕竟醉翁之意不在酒,这个路由器跟1999是没有太大关联的,也就值上面新蛋订单截图中的成本价吧。

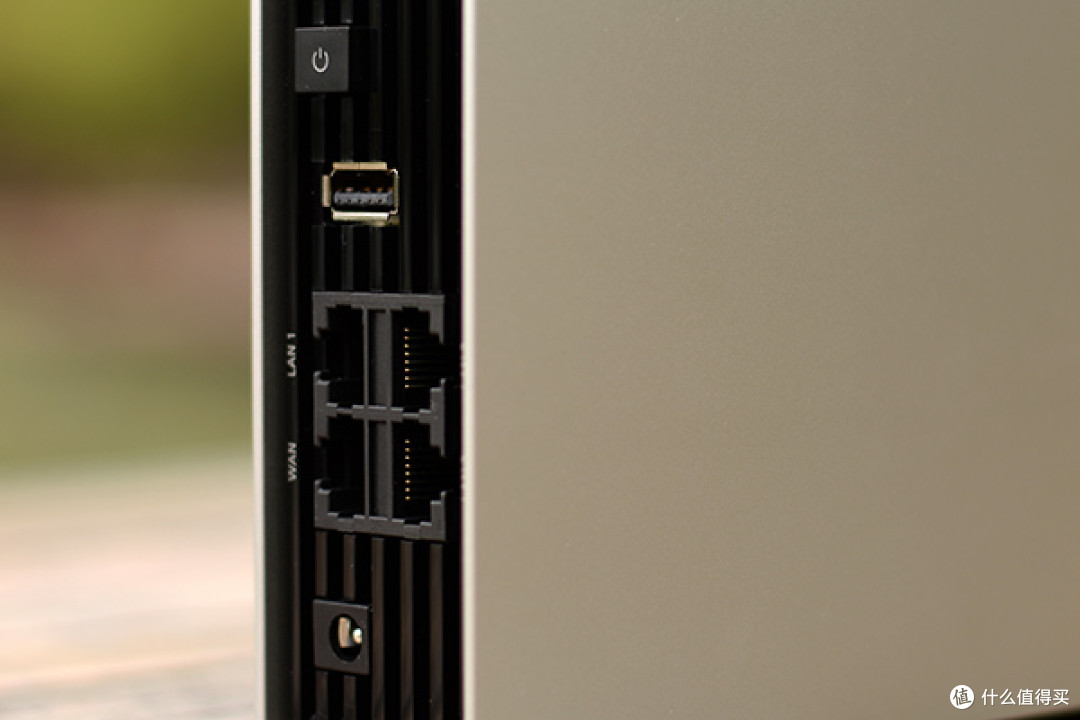

K3背部只有4个网口,1个WAN加上3个LAN,有点少,不够用,家里两路IPTV就要占用两个LAN口了。然后USB 3.0接口还算良心,虽然我现在用NAS了这个USB口也可有可无。
坦白说在无线干扰日益严重的今天,留3个LAN口不像一个高端产品的作风,四年前的WNDR3700v4都比这良心。所以可能还得花100大洋去买个小型交换机。
整个路由器并没有WNDR3700v4那种亮闪闪的LED信号灯,只有顶部的屏幕和3个触摸键,这点设计我还是蛮喜欢的——WNDR3700v4那一排亮闪闪的灯7x24在闪我也没去看过它代表什么意思。
电源适配器有点大,全功率48W,有人实测待机功率没这么厉害,我只想说这个适配器有点占地方。
插头采用折叠设计,如果不是插孔朝上,其它角度都有点考验插孔的松紧程度。这么大个子分量不轻,有插头松动的风险。
除了路由器本体、电源适配器以外,就只有一张黑色的快速指南,连网线都没有配一根。还是应了那句话,它就不是真心做路由器的。
K3到手之后我才了解到,这款硬件配置强劲的路由器,由于厂商不是真心做路由器的缘故,有以下3个问题。
散热问题,整体散热设计不佳,很多人拆机装风扇改善
三星闪存坏块问题,用三星闪存的刷梅林之后有很大概率碰到坏块,且坏块会增多
漏油问题,听说它用着用着就漏油,很搞笑但也很真实
实测我拿到的这台也是三星闪存,好在我不刷梅林,至于散热漏油什么的,我懒得去管,用了再说。
刷机
K3出来之后第一版第三方固件好像不能完美适配屏幕,后来能完美适配屏幕的似乎就是LEDE,而LEDE我虽然没用过,但它和OpenWrt本是一家,而且最近OpenWrt又把LEDE合并了,所以从习惯的角度我肯定会选择刷LEDE,至于大名鼎鼎的梅林,一直被安利,从未想尝试,我还是喜欢自己慢慢折腾。
先来介绍一下本次刷机的环境及其它工具:
K3:原厂固件版本V21.5.39.260
Windows:Win7 64位英文企业版
RoutAckProV1B2:用来激活260版本的telnet
putty:免费小巧的SSH/telnet工具,必须用中文版,英文版会显示乱码
官改root固件:K3_V21.5.37.246_tb.bin,通过它的toolbox(tb)在线刷LEDE固件
LEDE固件:无(上述tb提供在线刷LEDE固件功能,无需提前下载)
第一步 打开telnet
K3开机之后,电脑连接到K3的任意LAN口,IP的获取方式用自动获取,这样电脑就会获得一个192.168.2.x这样的地址。然后运行RoutAckProV1B2工具,依次点击“打开telnet”、“设置永久标志”这两个按钮。正常情况下得到的回显信息应该分别是“打开Telnet完成”和“设置永久标志完成”。

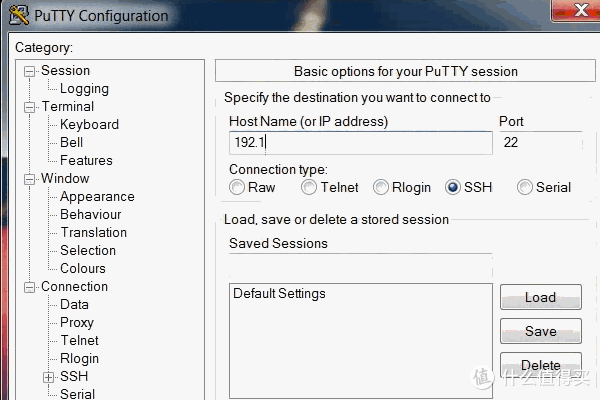

为了确认telnet已永久打开,运行putty程序,输入K3的IP地址192.168.2.1,端口22,连接类型选择Telnet。连接之后输入以下命令。正常情况下应该是回显“telnetd default on”。设置永久标志不是必须的,但打开telnet是必须的,否则不能进行下一步。
telnetd_startup show
第二步 备份当前固件
准备一个U盘,文件系统格式化成FAT32或exFAT,空间留200M就够了。把上述K3_V21.5.37.246_tb.bin复制到U盘里面,再把U盘连接到路由器的USB接口。按下Win + R组合键打开运行对话框,输入“192.168.2.1”并回车(192前面有两个半角的反斜杠,提交的时候被过滤了)。 正常情况下会显示一个共享文件夹sda1或者sda2,打开文件夹会看到之前复制进去的K3_V21.5.37.246_tb.bin。如果无法打开共享,请检查防火墙设置,或者临时关闭防火墙。
接着打开putty程序,还是用Telnet的方式连接到K3,IP地址为192.168.2.1,端口22。连接之后输入以下命令查看一下能否访问K3_V21.5.37.246_tb.bin。如果你之前看到的共享文件夹是sda2,则把命令中的sda1替换成sda2。正常情况ls命令的回显会包含K3_V21.5.37.246_tb.bin。
cd /tmp/share/sda1
ls
然后再依次输入以下3条命令进行主要分区的备份。最后一条命令可能耗时相对久一些,耐心等待一下。备份虽然不是必须的,但还是很有必要,万一刷机过程中发生什么异常,备份可以用来救砖。
cat /dev/mtdblock0 > boot.bin
cat /dev/mtdblock5 > dev_info.bin
cat /dev/mtdblock6 > rom.bin
第三步 刷入官改root固件
接着先前的操作步骤,在putty里面继续输入以下命令。正常情况ls命令的回显会包含K3_V21.5.37.246_tb.bin,此处同样注意sda1是前面看到的共享文件夹名称,实际输入命令的时候注意替换。
cd /tmp
cp /tmp/share/sda1/K3_V21.5.37.246_tb.bin ./
ls
如果一切正常,就可以开始刷入固件了,使用以下命令:
cat K3_V21.5.37.246_tb.bin > /dev/mtdblock6 && reboot
刷入固件需要一两分钟时间,最后看到“reboot: rmmod dnd failed: No such file or directory”就表示固件刷入完成了。接下来路由器会自动重启,同样耐心等待一下。
路由器重启完成之后,在浏览器输入192.168.2.1就可以访问路由器的管理界面。设置一个管理员密码,后面会用到。其余部分随便设置不设置,反正后面还要继续刷LEDE的。但是要保证K3可以访问外网,有两种方式可以实现K3访问外网,要么把K3的WAN口连接到任意能上网的路由器的LAN口,要么把K3的WAN口设置成PPPoE拨号直接上网。
第四步 刷入LEDE固件
前面提到,刷机过程中使用的putty必须是中文版,否则在这一步中显示乱码无法继续。另外,继续之前确保K3已连上互联网。运行中文版的putty,连接到192.168.2.1,端口22,连接类型是SSH(注意不再是Telnet)。弹出的“安全警告”对话框随便选择。然后在putty窗口中输入用户名admin,密码则是前面设置的管理员密码。如果密码不对,重启一次路由器再试。
然后输入命令tb打开online toolbox,正常情况下会显示一个中文的toolbox菜单。
tb
输入5并回车,选择“刷机&还原”。
5
然后输入1并回车,选择“OpenWrt & LEDE 固件”。
1
然后就是选择不同的移植版固件了,我这里纠结了一下之后最终选择了lean的固件。也就是输入2再回车。
2
然后在“输入y确认 [y/n]”后面输入y并回车。接着开始自动下载固件并刷入,全程无需其它操作,耐心等待即可。
y
正常情况下LEDE刷入就完成了。用浏览器打开192.168.1.1,用户名root,密码password,登陆之后即可以看到K3已成功运行LEDE。
有兴趣的可以在LEDE里面查看一下闪存是否来自三星。打开putty,用SSH连接到192.168.1.1,用户名密码跟上一步一致。登陆之后输入以下命令查看闪存品牌。如果看到“Samsung NAND”那么就是中招了……
dmesg | grep nand
配置4K IPTV
刷机完成之后,接着配置4K IPTV,简单来说,一共3步。第一步是以管理员身份登陆光猫,设置桥接,第二步添加VLAN,第三步安装dnsmasq并配置。
设置桥接
以管理员telecomadmin的身份登陆到光猫的管理界面。这个管理员的密码一般可以找帮你们装宽带的电信小哥要,或者也可以打10000号查询,就说要设置桥接,需要管理员密码。当然桥接之后你还需要PPPoE拨号的用户名和密码,可以一并找电信小哥要。
此处以中兴F450A光猫为例,登陆之后依次点击“网络”、“网络设置”,找到连接名称中带“INTERNET”字样的连接,把它删除,然后在同界面选择“新建WAN连接”,连接模式选择“桥接”,IP模式选择“IPv4”,下方所有多选框都不要选,保存即可。
网上盛传的很多教程里还有关于VLAN的设置,但我实测下来不需要其它任何设置,光猫部分结束。
然后把K3的WAN口连接到光猫的任意网口,如果你的光猫不是全千兆网口,那么推荐连接到一个千兆网口。连接之后登陆到LEDE的管理界面,依次选择“网络”、“接口”。在接口列表中点击WAN对应的“修改”按钮,把“协议”由“DHCP客户端”改成“PPPoE”,点击“切换协议”。然后输入PPPoE拨号的用户名和密码,点击“保存并应用”,正常情况下路由器应该能上网了。
添加VLAN
由于不同移植版的固件界面有所差异,为了减少这种差异带来的影响,下面的设置主要在终端里面进行。打开putty,通过SSH登陆到K3,然后输入以下命令:
vi /etc/config/network
然后,按一下键盘上的i键,进入编辑模式,通过方向键移动光标到末行,再按一下回车键新建一行。复制以下内容到剪贴板,然后在putty界面上右击一次,剪贴板的内容会被粘贴进来。
config switch_vlan
option device 'switch0'
option vlan '85'
option vid '85'
option ports '0t 1t 2t 3t'
config switch_vlan
option device 'switch0'
option vlan '51'
option vid '51'
option ports '0t 1t 2t 3t'
然后,按一下键盘上的Esc键,再依次按下键盘上的“:wq!”,注意冒号和感叹号都是半角符号。
如果上面的操作都正确,再输入以下命令应该可以看到上一步添加的内容。
cat /etc/config/network
最后再输入下面这条命令重启网络。
/etc/init.d/network restart
配置dnsmasq
仍然通过SSH登陆到K3,依次输入以下两行命令。
opkg update
opkg install dnsmasq
然后输入以下命令对dnsmasq的配置文件进行编辑。
vi /etc/dnsmasq.conf
同样地,按一下键盘上的i键,进入编辑模式,通过方向键移动光标到末行,再按一下回车键新建一行。复制以下内容到剪贴板,然后在putty界面上右击一次,剪贴板的内容会被粘贴进来。
dhcp-option-force=lan,125,00:00:00:00:10:02:06:48:47:57:2d:43:54:0a:02:20:00:0b:02:00:55
dhcp-option=lan,60,00:00:01:00:02:03:43:50:45:03:0e:45:38:20:47:50:4f:4e:20:52:4f:55:54:45:52:04:03:31:2E:30
dhcp-option=lan,15
dhcp-option=lan,28
同样地,按一下键盘上的Esc键,再依次按下键盘上的“:wq!”保存、退出,注意冒号和感叹号都是半角符号。如果上述操作都正确,再输入以下命令应该可以看到上一步添加的内容。
cat /etc/dnsmasq.conf
自此,4K IPTV的配置部分结束了,验证一下结果,把IPTV连接到K3的任意LAN口,应该都能正常通过认证。而且通过这种方式修改的桥接,对基于光网的固话没有任何影响。固话仍然连接到光猫上的固话接口并能正常使用。
总结
总体来说,斐讯K3刷入第三方固件LEDE还是挺容易的,当然主要得益于各位大神开发的程式工具和移植的固件。而基于所谓A/B两面认证的上海电信4K IPTV,实测只要配置好VLAN再用dnsmasq模拟一下认证服务器的应答就可以轻松破解。
