THINKPAD T450 液晶屏修复记录

适用范围

ThinkPad屏幕损坏或者更换高分屏都可以参考本篇文章。联想在国内的tp系列上面普遍采用了1366的低分辨率屏幕，这种瞎眼tn屏幕对眼镜的伤害也是巨大的，更换一个高分辨率的高色域ips屏大有必要

备件选择

由于办公笔记本受外力破坏损坏了，屏幕需要更换，便开始寻找适用于T450的屏，并了解到如果需要适配液晶屏的亮度调节需要联想fru支持，在查询到合适的备件后便下单进行更换

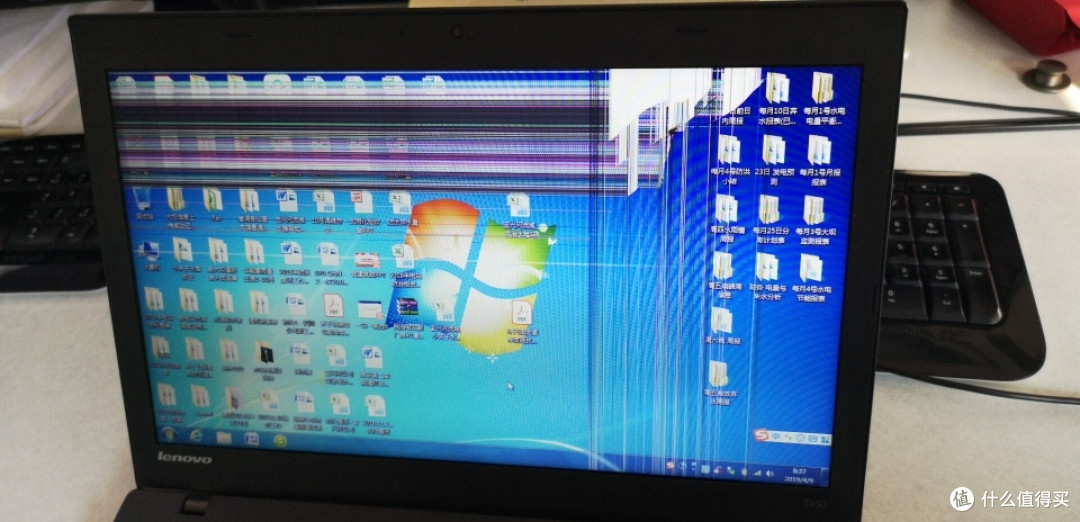

感觉是被大力金刚指戳坏的

更换过程

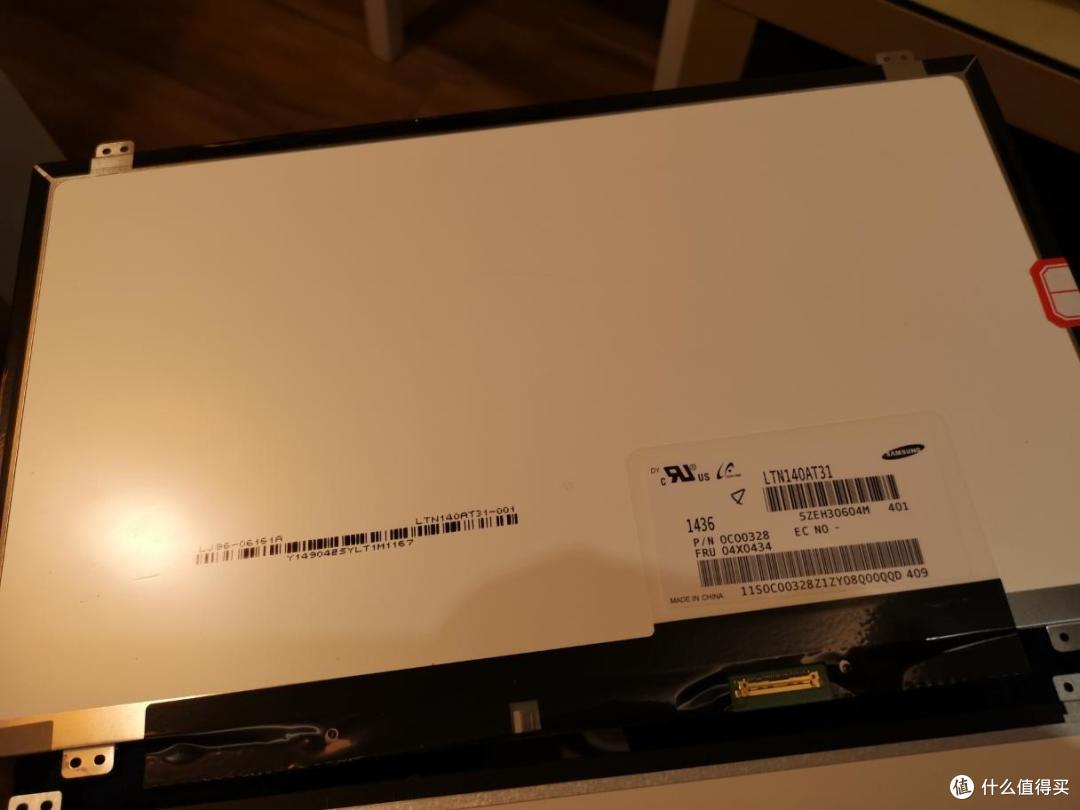

淘了一块带三星的tn屏，原厂更换下来的，带亮度调节功能，在选屏的时候大家可以留心一下FRU的编号，网上看一看哪个是自己的型号可以适配的，看准了再下手

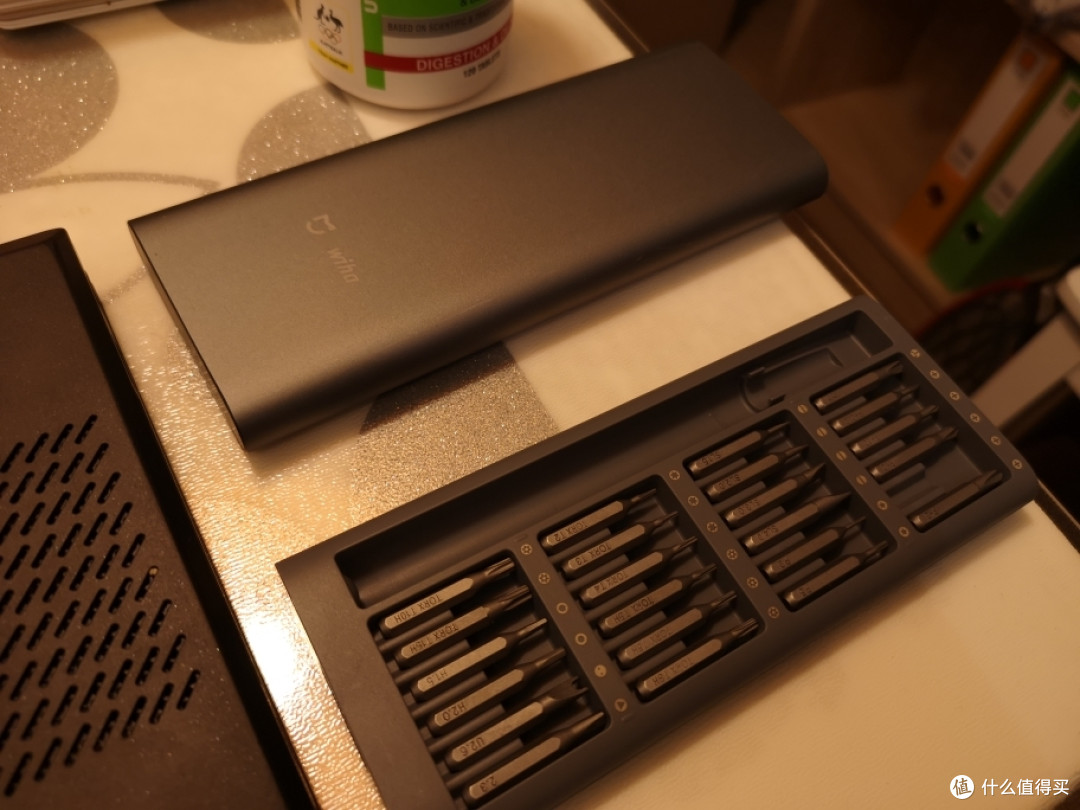

工具方面只需要准备一个十字螺丝刀，还有撬棍，这里用了米家的工具套装

在开始之前请按F1进入BIOS设置中的CONFIG中的POWER选项，将最后一项禁用内置电池启用，回车选择YES即可，此项操作用于将内部电池断电，避免后续操作对设备的损坏。此项内置电池禁用后，在换屏完成以后需要插入外接电源方可启动

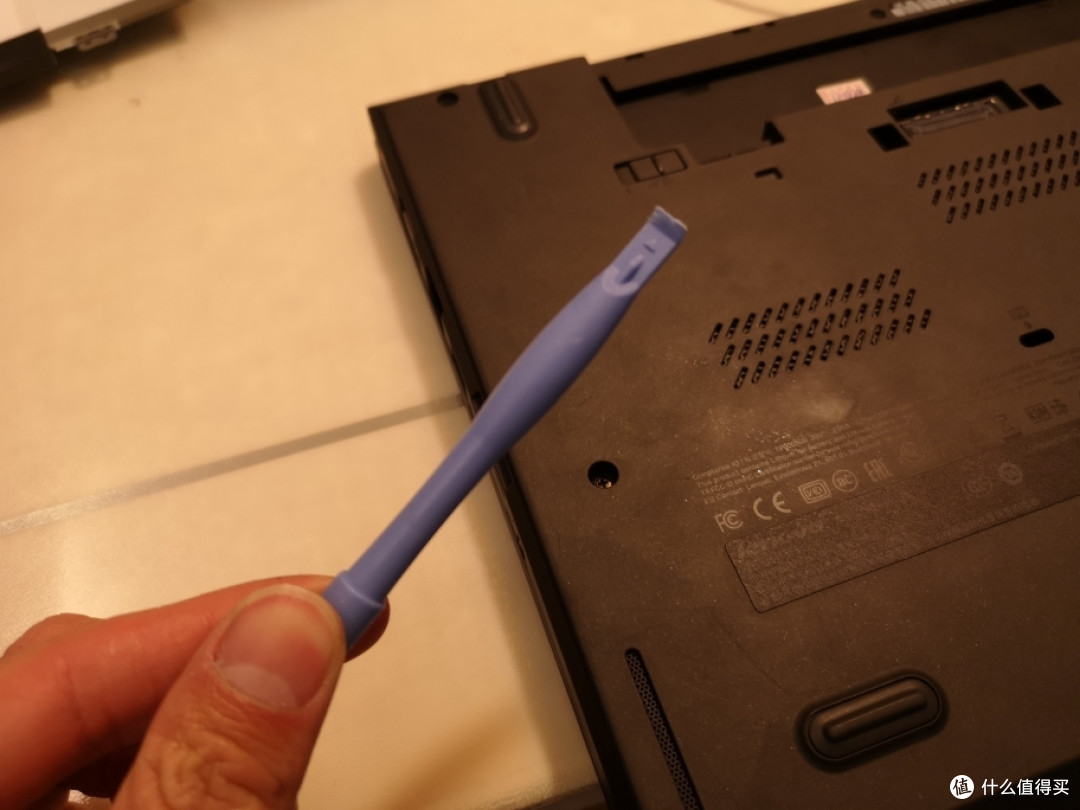

撬棍一根用于分离后盖，即D面，在开启的时候慢一点，用巧力，将撬棍卡入后旋转即可轻松开启，并没有网上大家说的那么难，不要相信大力出奇迹，万一掰断一个卡口，相对应的位置就会留下小缝隙

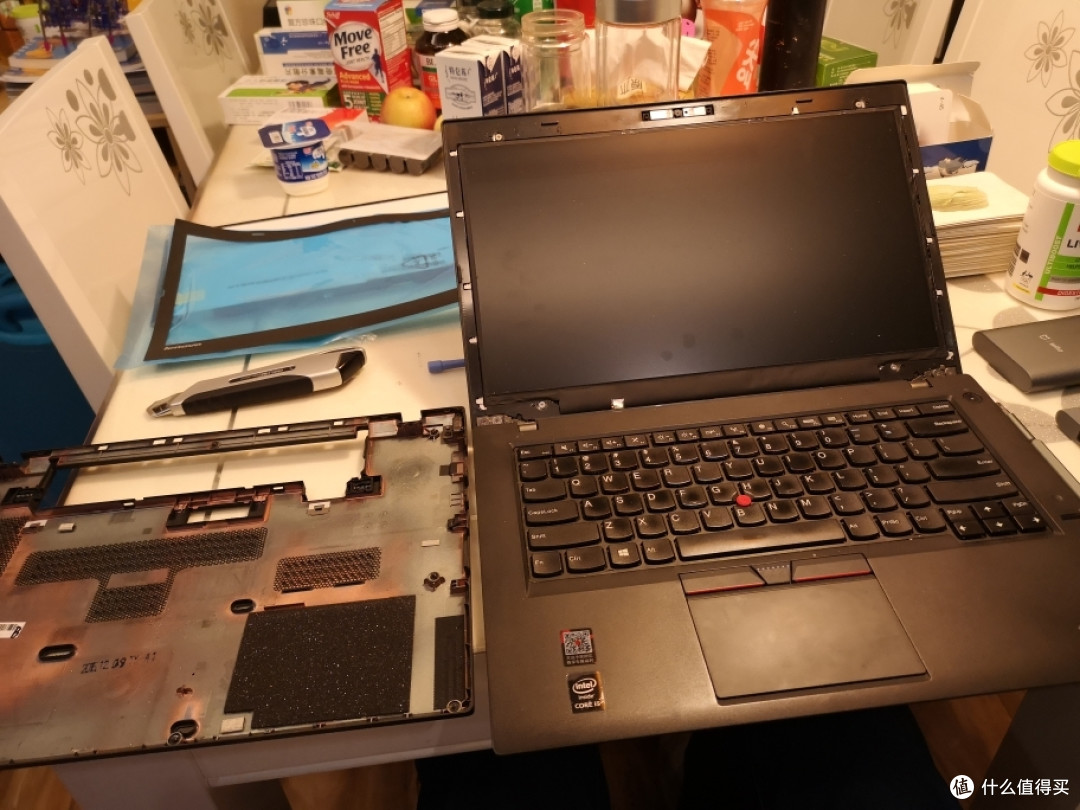

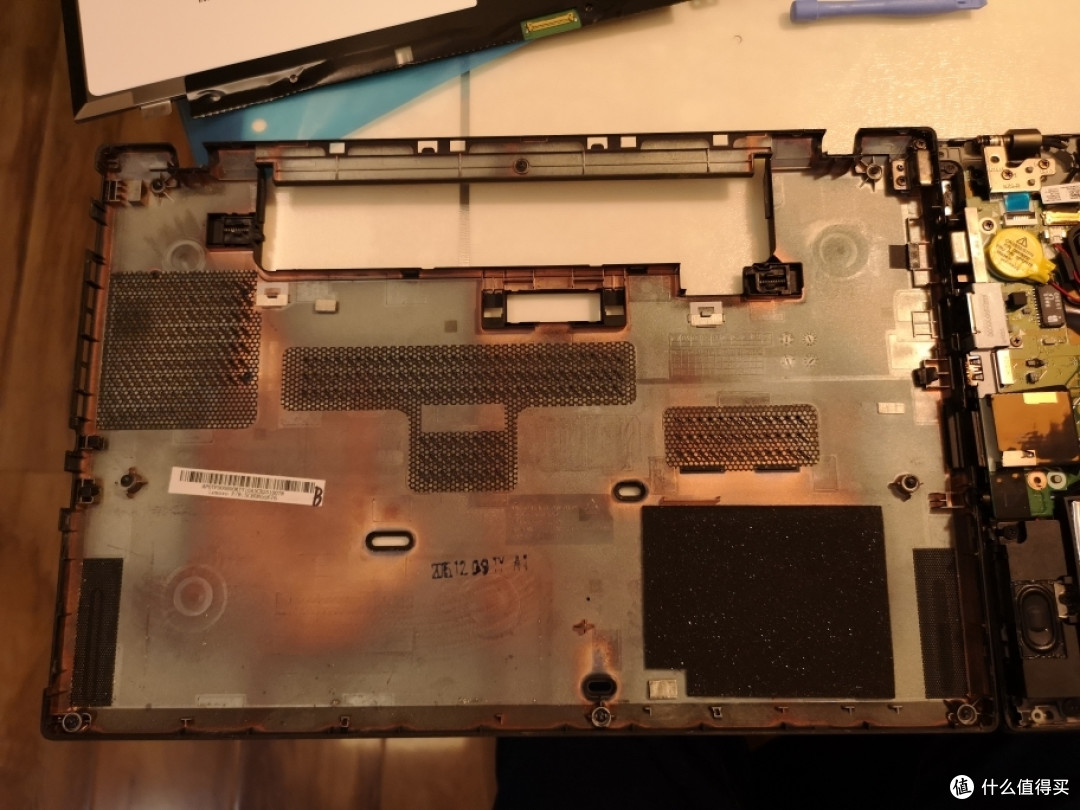

后盖开启后的样子，和之前的X1不一样，后盖没有集成设备，直接拿下来即可，大家在开启后盖后最好检查一下是否有设备固定在后盖上，避免随手一拉，出现损失

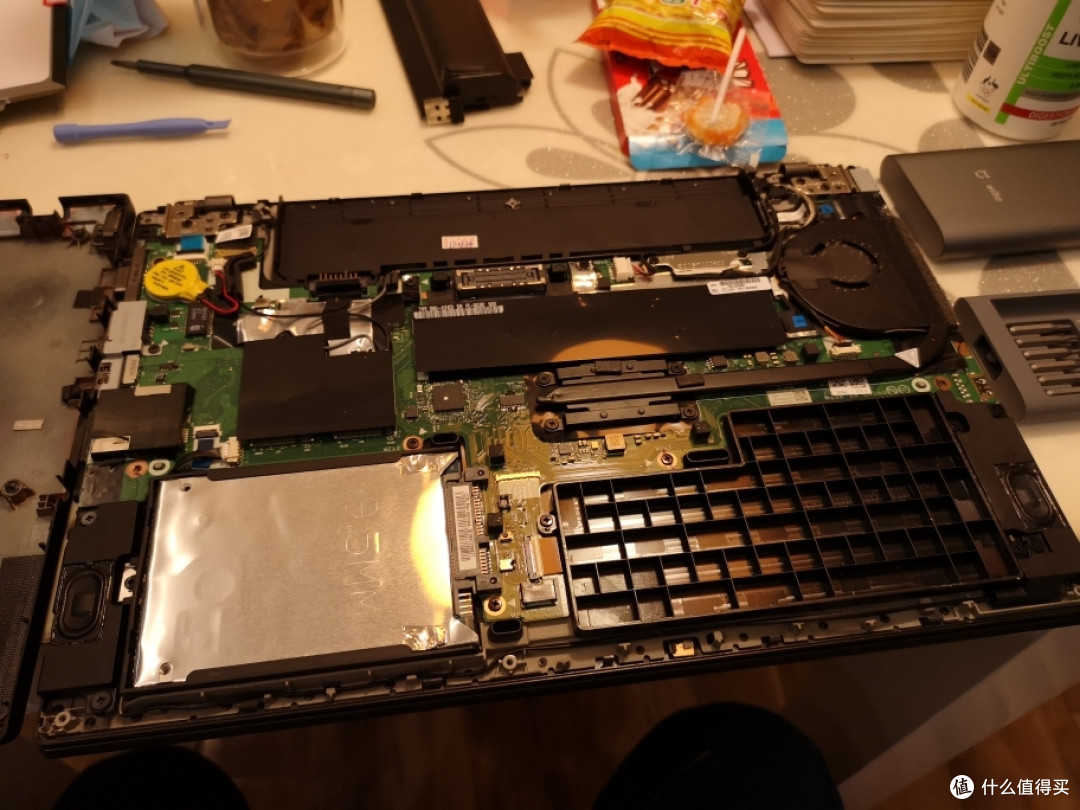

T450还是比T440良心多了，内存接口至少是给了2个，T440仅有一个接口，为保险起见可以再次将内置电池接线断掉，确保万无一失

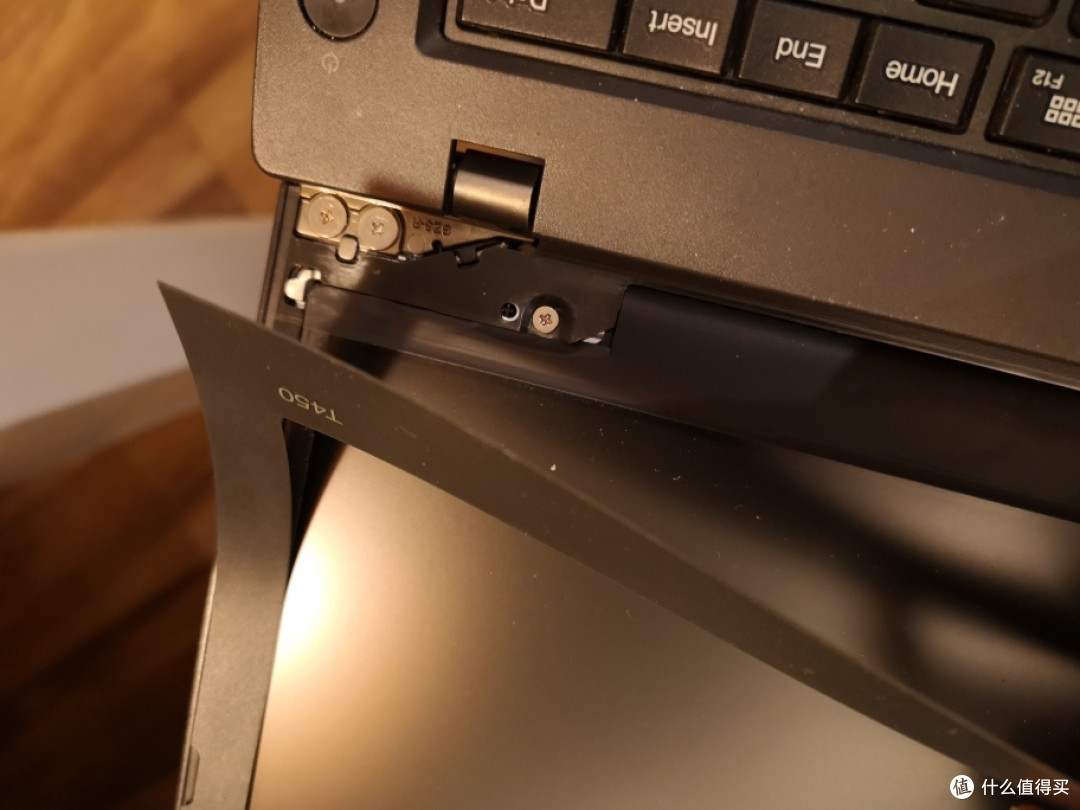

回到B面，即屏幕一侧，屏幕四周是一圈由双面胶粘上的边框，从下方升入刀片慢慢用巧力撕开，注意不要留下皱痕，否则还原的时候会影响美观；在起下外框后注意放到一个灰尘少的地方，避免灰尘粘在双面胶上影响粘力

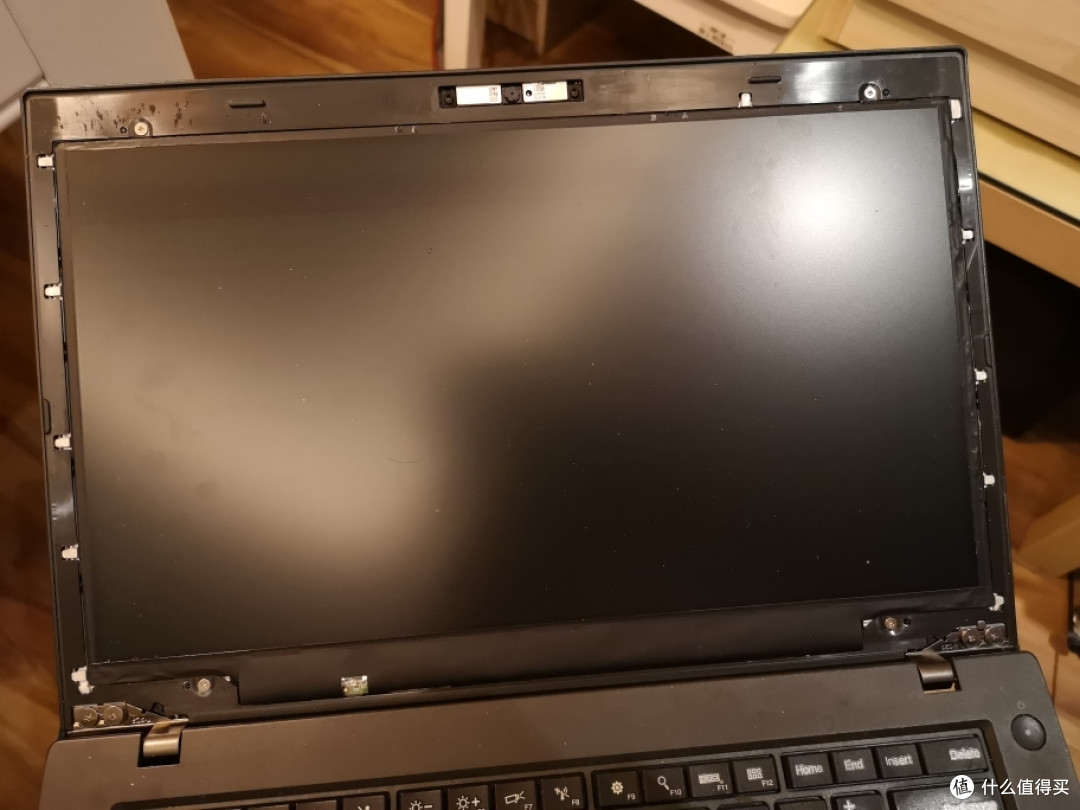

完全撕下边框后的样子，这个时候屏幕四周还有一圈塑料边框需要分离，四周各有一颗固定螺丝，取下放置妥当

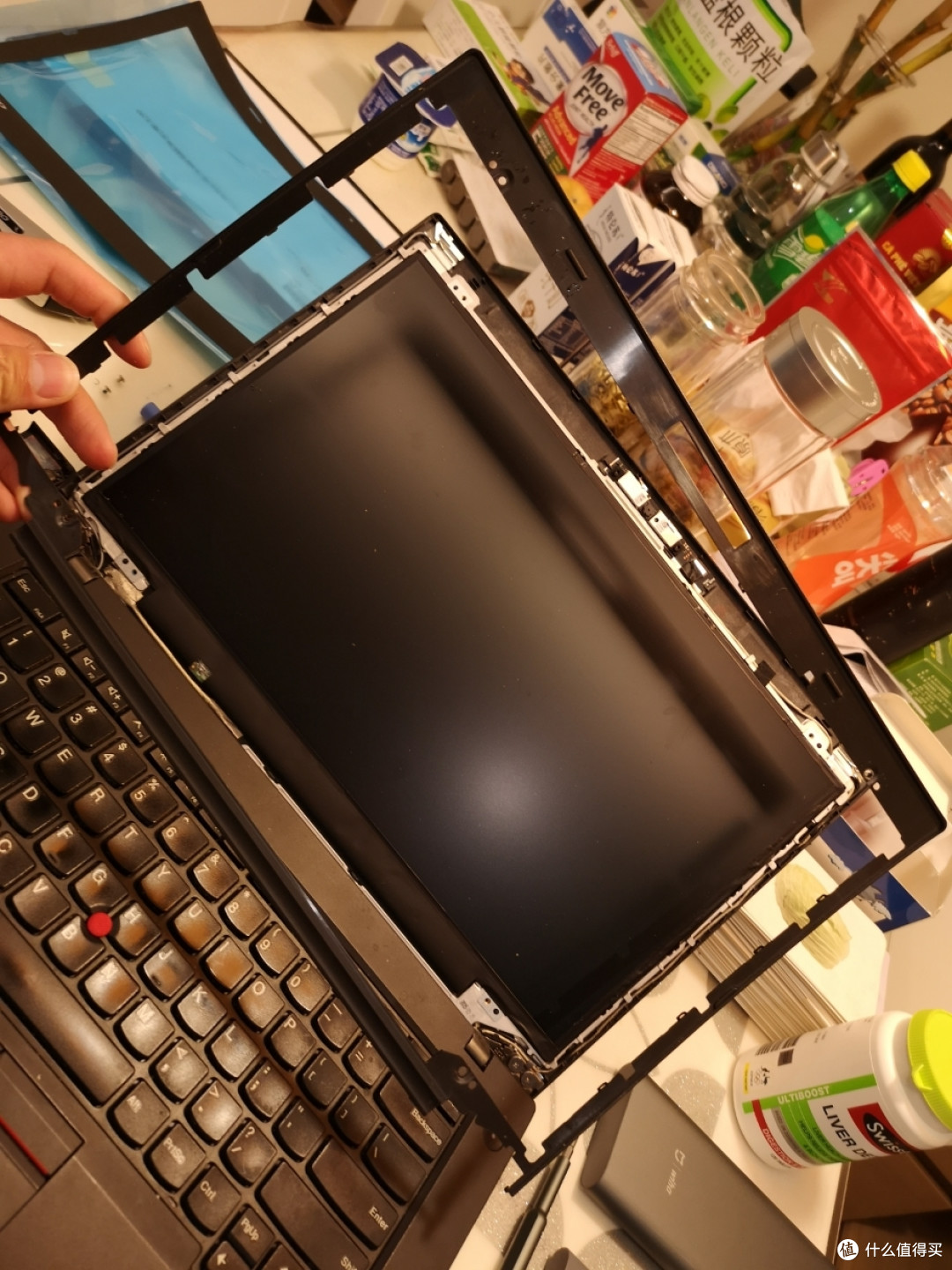

每个方向都是向内的卡扣，从外边框向内挤压即可轻松对其分离，注意观察一下卡扣布局，就会明白了

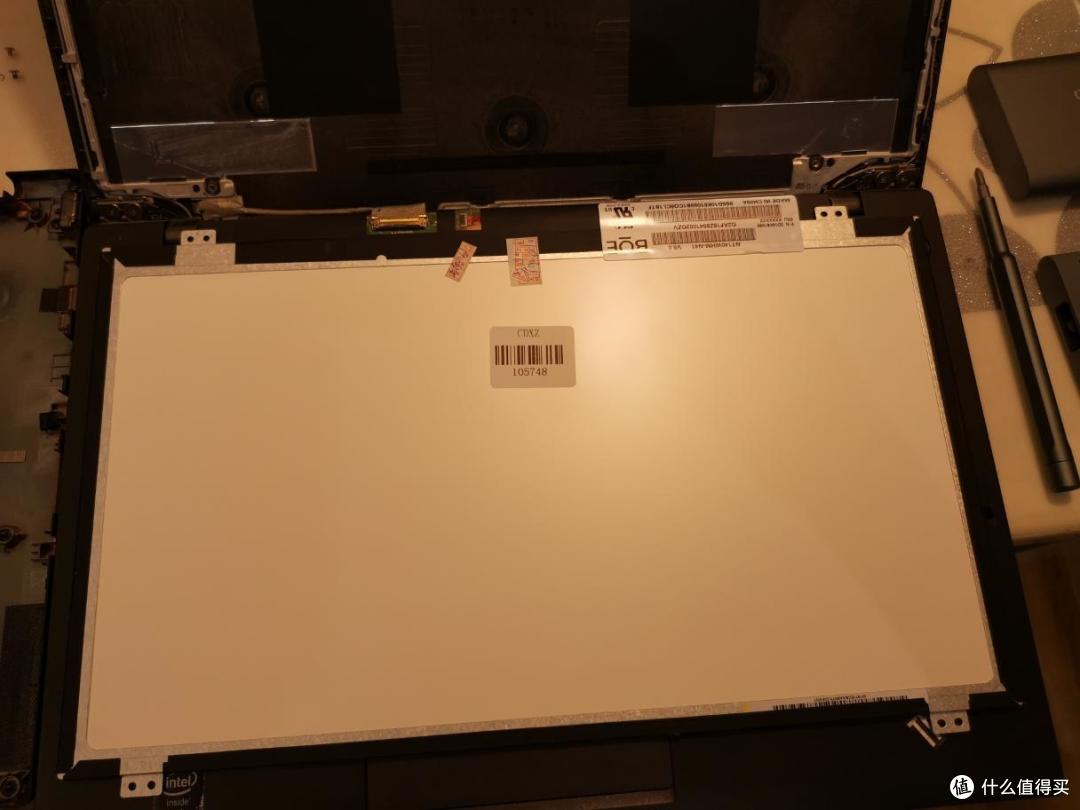

塑料边框分离后的样子，液晶屏就在里面了

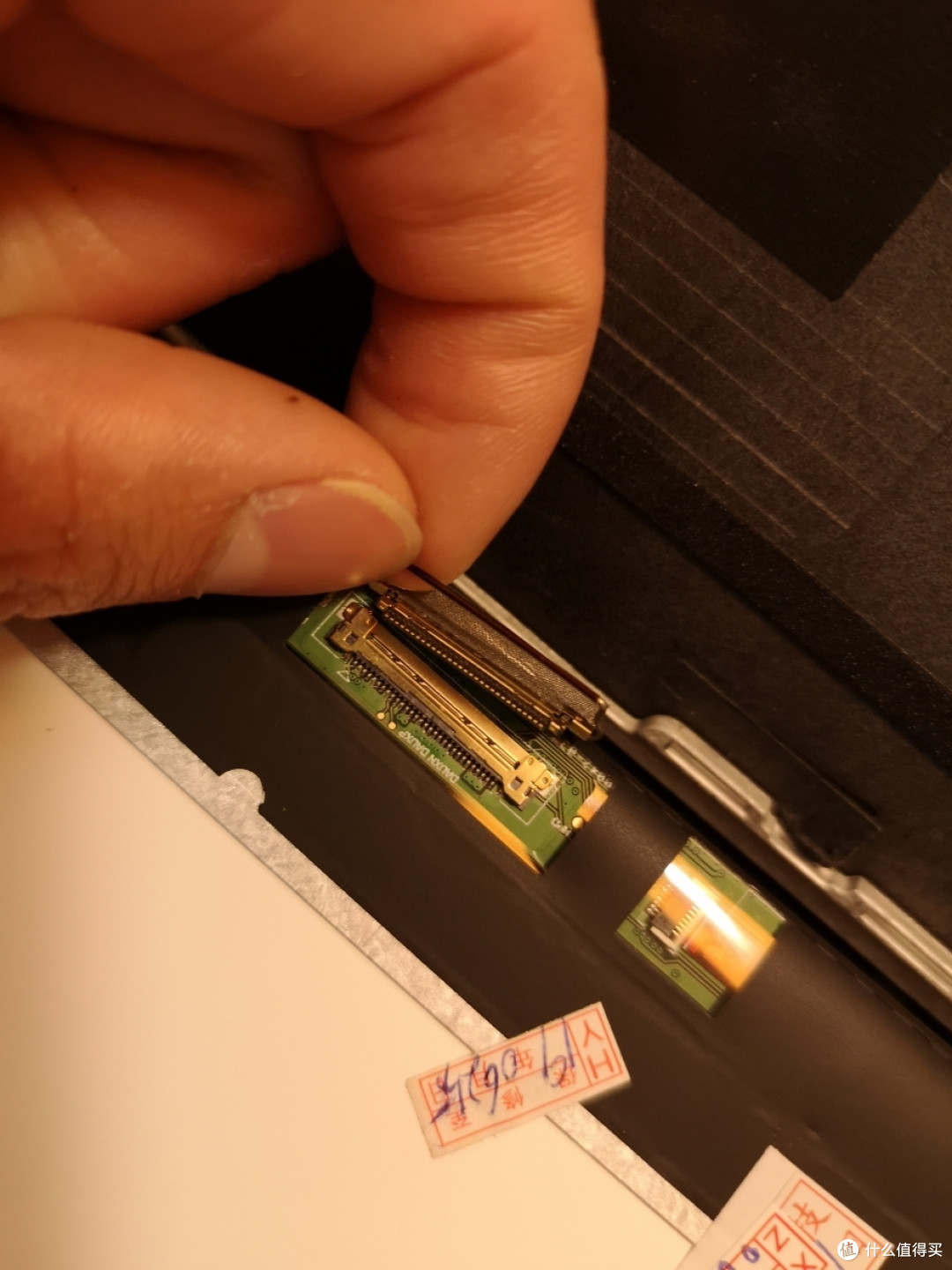

注意这个时候不要直接将屏取走，屏的背部下方还有一根30PIN的连接线，连接口上有一个卡扣，先把卡扣向上揭开，再慢慢分离排线

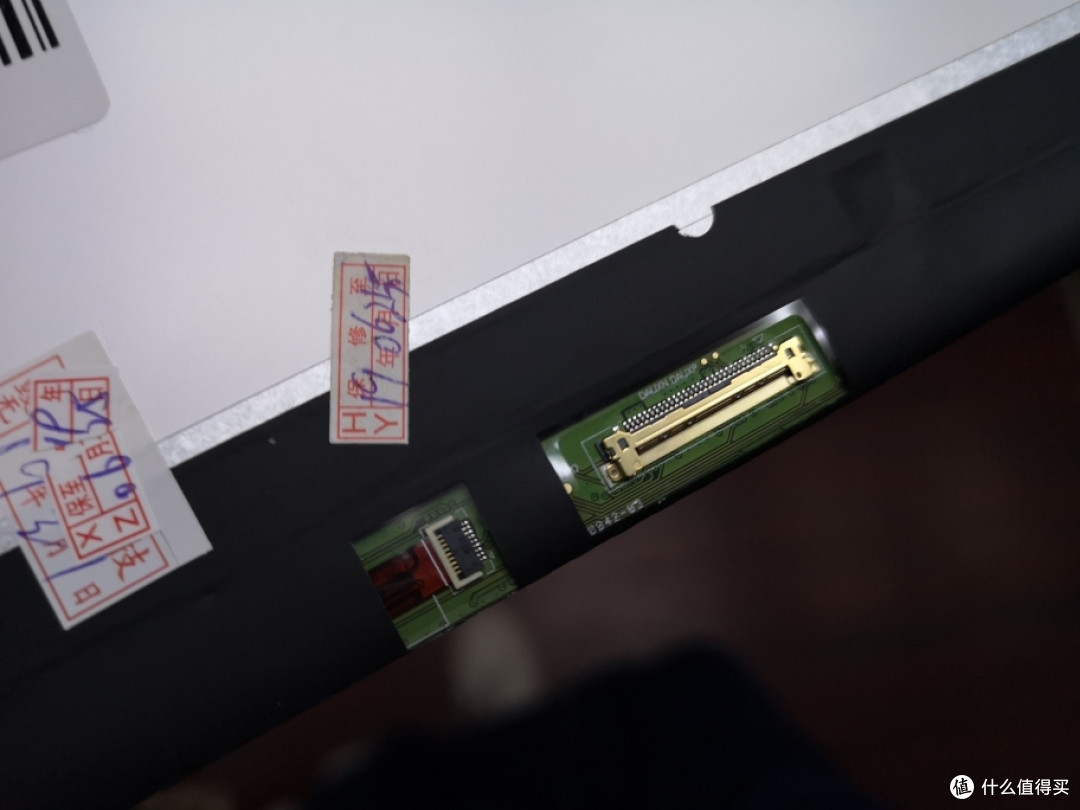

30PIN排线接口特写，这个时候要温柔一点，取下后即可更换屏幕，重新插上的时候也需要小心一点，插稳后再扣上卡扣

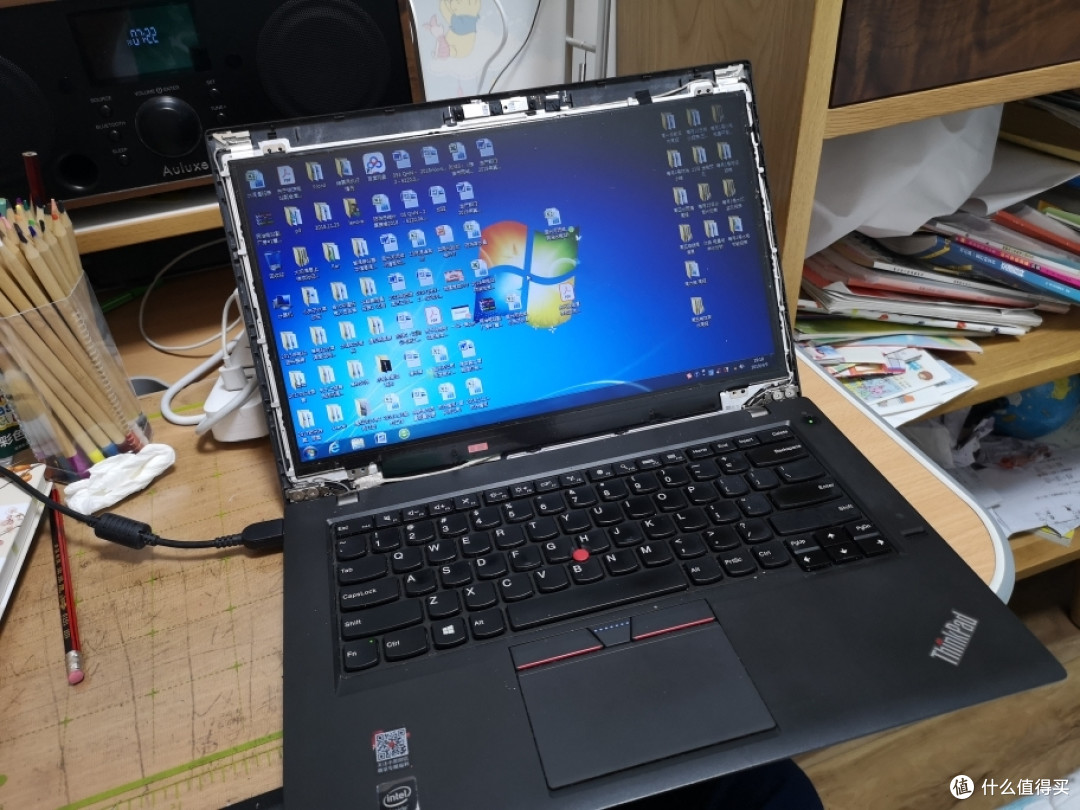

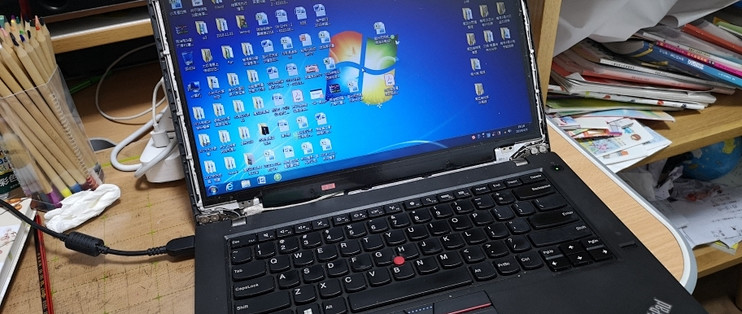

插上排线后先插外置电源试机，一切正常后再进行回装操作，看来本次换屏是一次成功

总结

其实整个换屏过程还是较为轻松的，只要会用工具，细心一点即可；BIOS中对内置电源的断电，以及后盖的撬开是重点，其他的只需要跟着上面步骤来就好了。

最后再次推荐使用TP系列的TN屏朋友们，在网上购买IPS屏进行换屏操作，更换到72NTSC色域后带来的提升是非常明显的，特别是整天对着电脑操作的办公室应用场景，换屏可以明显带来感受上的质的飞跃
