光纤内窥镜全解析：核心特点、优缺点及工业选购指南

光纤内窥镜依靠传像光纤束完成图像传输，是工业无损检测、医疗微创检查的经典检测设备，凭借超细可弯曲特性，广泛应用于狭小密闭空间内窥探查，下面系统拆解其核心特性、优劣与选型要点。

一、光纤内窥镜核心特点

光纤内窥镜核心结构由传像光纤束、传光光纤束、目镜、操作手柄、插入软管、外置冷光源组成。

1. 成像原理：依靠数万根独立光纤有序排列，一端采集内部画面，另一端同步传输至目镜，全程纯光学传导，无电子成像芯片；

2. 机身结构：探头可做到极细外径，软管柔性强，可穿过狭窄弯折管路、深孔、缝隙；

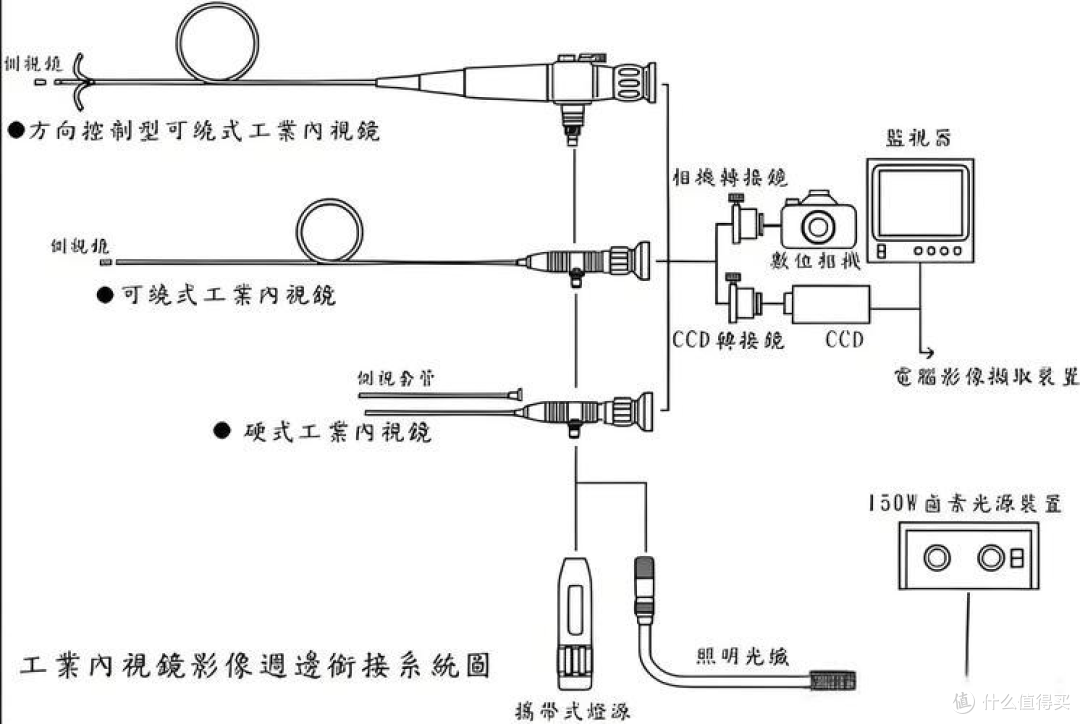

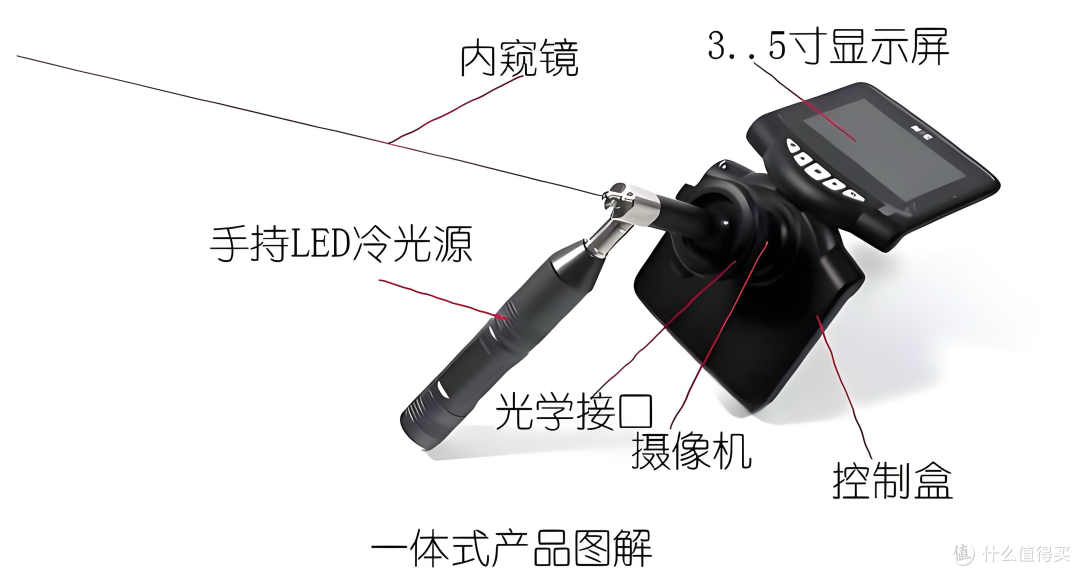

3. 成像模式：目视直看目镜为主，部分可外接摄像转接器连接显示屏；

4. 适配场景：空间狭小、孔径极小、无法搭载电子摄像头的检测工况。

二、光纤内窥镜核心优势

1. 探头超细，通过性极强

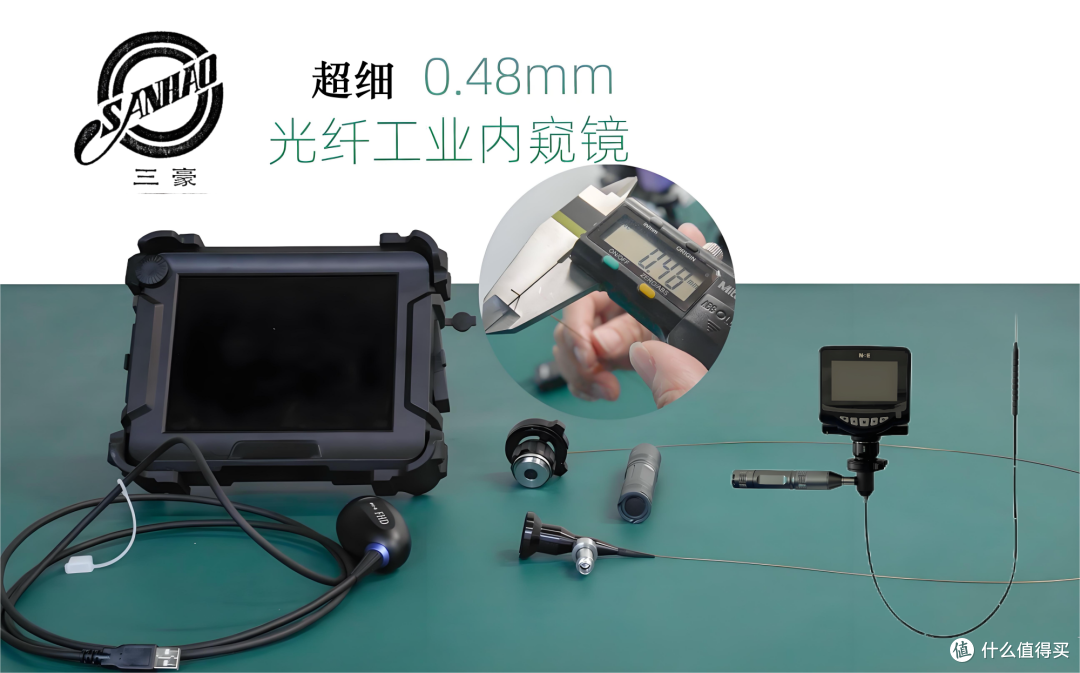

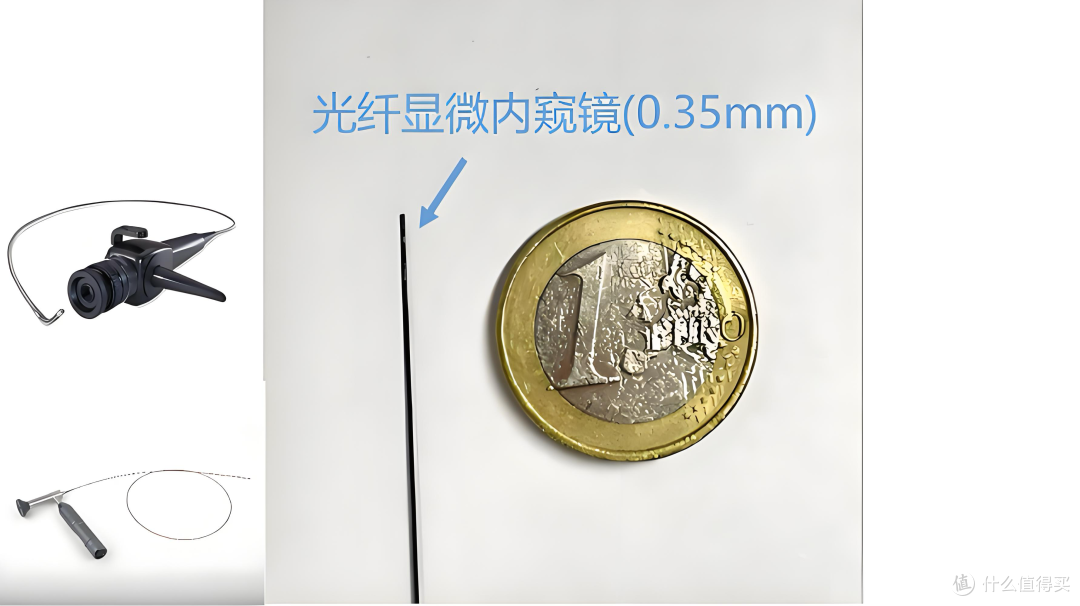

   无内置 CMOS/CCD 电子感光元件，仅光纤束集成，最小探头可做到 0.3mm 级别，能深入极小孔径、深盲孔、精密阀道、细小管件，电子内窥镜难以抵达的狭小空间均可适配。

2. 耐高温、抗电磁干扰

   纯光学传输无电子元器件，不受高温、强磁场、高压环境影响，可用于高温设备停机短时检测、电机绕组、核电强磁设备内部探查，不存在芯片高温烧坏、电磁花屏问题。

3. 实时无延迟目视成像

   光线直接通过光纤传导至目镜，无图像采集、编码传输过程，画面零延迟，操控转向、推拉探头时同步观察，适合快速巡检、动态观测内部缺陷。

4. 结构简单，故障率低

   无电路板、传感器等精密电子件，防水、耐油污基础性能稳定，恶劣油污、潮湿工况下不易短路损坏。

5. 体积轻便，便携性强

   整机轻量化，无需自带屏幕主机，搭配小型冷光源即可作业，适合户外、高空、野外移动检测。

三、光纤内窥镜固有短板

1. 成像画质存在光纤网格损耗

   传像光纤存在光纤丝间隙，画面会出现网格纹理，分辨率上限远低于电子视频内窥镜，微小裂纹、点状腐蚀、细微焊缝缺陷辨识度不足，高精度定量检测不适用。

2. 无法直接存储、录制影像

   原生仅支持目镜目视观察，如需拍照录像，必须额外加装摄像转接配件，增加设备成本，无法直接留存检测证据，不利于质检归档、探伤报告出具。

3. 光纤束易折损，使用寿命受限

   光纤丝极脆，反复大幅度弯折、挤压、拉扯会造成内部光纤断裂，画面出现黑斑、黑线，一旦断丝无法修复，只能更换整根插入管，后期维护成本偏高。

4. 操作门槛更高

   依靠目镜单眼观测，视野狭小，新手空间距离判断难度大，深度、缺陷尺寸无法直观估量，无内置测量功能，定量检测需额外辅助工具。

5. 大范围检测效率偏低

   大管径、长距离管道巡检时，视野小、观察范围有限，对比大屏电子内窥镜，大面积腐蚀、堵塞排查耗时更长。

6. 清洁维护标准严苛

   医疗场景需严格灭菌，工业场景油污、粉尘易渗入光纤缝隙，清理不到位会持续降低透光、成像效果。

四、工业光纤内窥镜完整选购指南

1. 明确检测工况，匹配基础规格

• 超细微孔、精密小孔、高温、强磁环境：优先光纤内窥镜；

• 长管道、大管径、高精度缺陷检测、需要留存影像报告：优先电子视频内窥镜。

  同时确定插入管直径、有效工作长度、弯折转向需求（直窥 / 双向 / 四向弯角）。

2. 重点看光纤束品质（决定成像基础）

同等外径下，光纤丝数量越多，网格越细微、画面越清晰；优先选用有序排列无断丝、外包钨钢编织防护层的光纤软管，抗弯折、耐磨，减少断丝黑斑问题。

3. 配套光源系统选型

光纤内窥镜依赖外置冷光源供光：工业长期使用选高亮度 LED 冷光源，发热量低、续航久；高温、深色内壁检测可选可调亮度、带紫外辅助光源机型，便于识别细微裂纹、锈蚀。

4. 环境防护性能

化工、油气、铸造潮湿油污场景，确认插入管护套耐油、耐酸碱，整机 IP 防水等级；高温检测确认设备额定耐温上限，避免光纤涂层老化损坏。

5. 影像记录配套需求

若检测需要存档、出具探伤报告，提前选配适配的摄像转接组件、显示器；无存档需求，仅日常目视巡检可简化配置，降低预算。

6. 品牌与售后维护

光纤属于损耗件，优先选择可单独更换插入软管、提供光纤维修校准服务的正规厂商；关注售后配件供应周期，避免光纤损坏后长期停机。

五、总结

光纤内窥镜凭借超细探头、耐高温抗电磁、无延迟成像、结构稳定的独特优势，是微小孔径、特殊极端工况不可替代的检测工具。但受光纤成像原理限制，画质、影像存储、定量检测能力存在明显短板，不适合高精度、大批量归档检测场景。

选型时不能单一看价格，需结合管道孔径、环境温度磁场、是否需要拍照存证、检测精度需求综合判断；狭小精密管路选光纤内窥镜，常规大管径、高精度探伤则更推荐电子视频内窥镜。
