供电、内存、接口全拉满：技嘉B860M电竞雕，B系王者

最近后台有不少人在问B860M怎么选主板，尤其是Intel下一代Ultra系列虽然还是LGA1851接口，但架构没大动，频率倒是可能再往上顶一顶，这个时候主板供电和稳定性就得更上心。今天我们就拿技嘉这块B860M AORUS PRO WIFI7电竞雕上手走一轮，看看它到底撑不撑得住。

先说说最让我意外的地方，插上Ultra 9 285K后我一开始没抱太高期望，毕竟B系主板嘛，带带Ultra 5或者Ultra 7算是本分，但把Ultra 9这种旗舰塞进去还是有点难度，结果默认状态下OCCT AVX2烤机，CPU被压在192W左右，P核4.6GHz，E核4.1GHz，供电散热片最高才60度出头，左侧才55度。这个温度表现对于一张M-ATX板子来说相当从容，甚至有点凉快。

不仅如此，让我改观的还有BIOS里的PerfDrive一键解锁，打开Unleash方案之后，285K直接冲到300W，P核飙到5.2GHz，E核4.6GHz，全核平均4.8GHz，这时候供电输入电流超过30A，MOS损耗接近60W，上侧散热片温度升到79度，左侧73度。虽然摸到散热极限了，但全程没掉压没降频，Cinebench R23从41004提到了41827，基本上把Z890上才能跑出来的分数给搬过来了。你受得了吗，一张B板把旗舰U推到这种程度，只能说供电方案确实没缩水，6*2相并联加60A的MOS，实打实扛住了。

然后聊聊内存这块，毕竟Ultra 200系列内存延迟高是通病。我这套8000C36的条子默认跑起来P核延迟82.6ns，开了技嘉的AI D5黑科技2.0之后降到81.7ns，带宽还涨了一截，效果肉眼可见。不过更实用的是AI超频和XMP Booster，BIOS里点一下就能自动给出一套可用的高频参数，像我直接套了8200C40的配置，带宽又释放了一些。如果手里不是这种高频条，而是那些5600左右的M-Die颗粒，这板子一键拉上去的幅度相当夸张，轻松30%的带宽提升，对于不想折腾时序的玩家来说，这就是实打实的省心。另外还有个小细节，前置的HDMI 1.4接口，专门给机箱副屏用的，平时裸测也能当个视频输出，虽然对大多数人用不上，但真到用的时候就知道方便了。

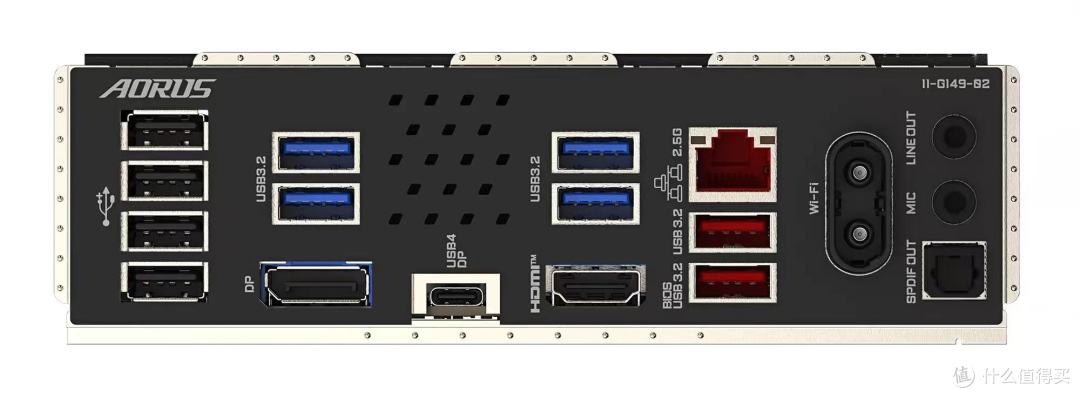

接口方面则一贯是技嘉的强项：后置给了USB4 40Gbps的Type-C，支持DP输出，还有两个10Gbps的USB3.2 Gen2，四个5Gbps USB 3.2 Gen1，再加四个USB2.0，网口是2.5G，无线网卡也给了Wi-Fi 7。视频输出同时有DP 2.1和HDMI 2.1，之前有人吐槽过后置不给HDMI，现在直接补齐，也算是听劝了。存储给了三个M.2，第一个走CPU PCIe 5.0 x4，支持到2580规格，剩下两个走芯片组PCIe 4.0，分别支持2280和22110，22110这个尺寸对某些企业级盘或者特殊型号挺友好，不用额外转接。所有M.2都是快拆扣，不用拧螺丝，装机体验顺畅不少。PCIe插槽除了第一条X16是5.0，第二条X4走芯片组4.0，足够接个采集卡或者扩展卡。

最后说说保修，注册之后四年质保加个人送保，比常规三年多一年，而且支持个人直接寄修，不用折腾经销商，这点对玩家很友好。

总体来看，技嘉这块B860M电竞雕主板在供电、内存优化、接口扩展和售后这几个关键维度上都给得超出预期，尤其是把B系主板原本定位在中端的刻板印象给打破了，它用实际行动证明B板也能稳稳跑满旗舰U，也能把内存频率玩出花来。对于想上Ultra平台又不想在主板上砸太多预算的玩家，这张板子几乎没短板。它也让我重新思考B系和Z系之间的界限，也许以后B860M就该是这个样子，而技嘉率先把标杆立在了这里。
