1151接口CPU魔改教程：八九代CPU完美上六七代主板

玩过Intel老平台的朋友都清楚，1151接口看似针脚通用，其实分了两代——六代、七代是一套，八代、九代又是一套，针脚对得上却没法直接点亮。想让八代九代CPU（包括至强E系列）稳稳用在六代七代1151主板上，最省钱、最实用的办法就是手动做针脚短接与屏蔽，不用换主板，几十块成本就能让老平台升级。

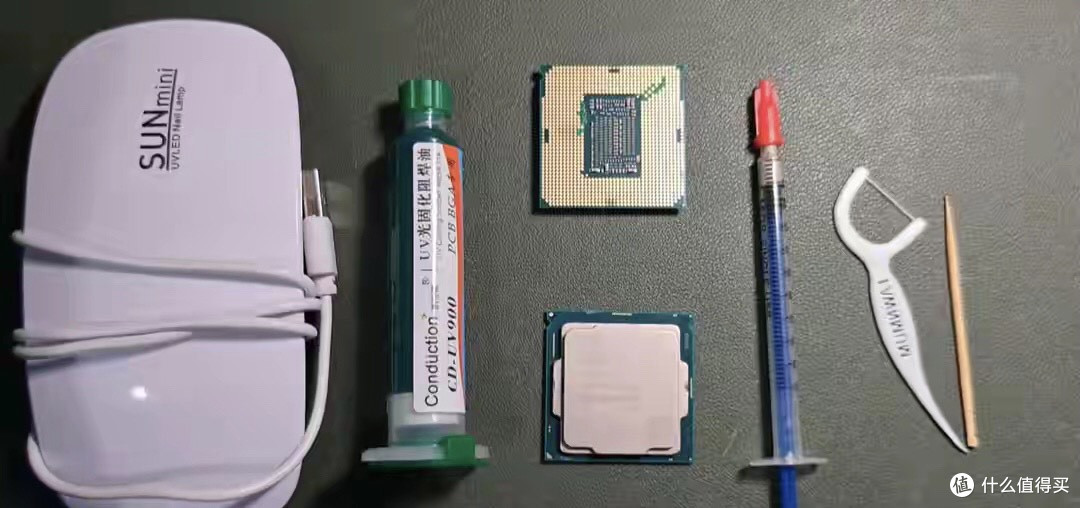

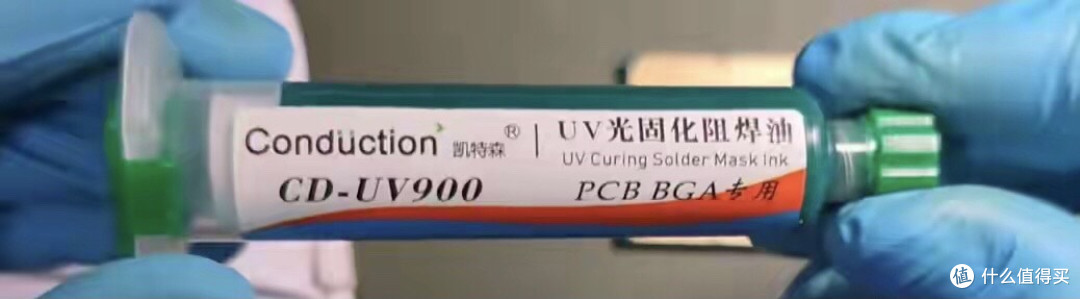

一、先备齐工具，花不了20块 这套魔改不用专业设备，家用小工具加几样便宜耗材就能搞定： - UV光固化绿油（阻焊油）：负责绝缘屏蔽针脚，5块左右一支 - 导电银浆：用来短接指定针脚，7-8块一支 - UV紫外线固化灯：固化绿油用，USB插电就能用，5块左右 - 牙签/牙线：精细蘸取材料，避免弄污针脚 - 吹风机/热风枪：加热快速固化银浆。

二、一步步实操，手稳就能成

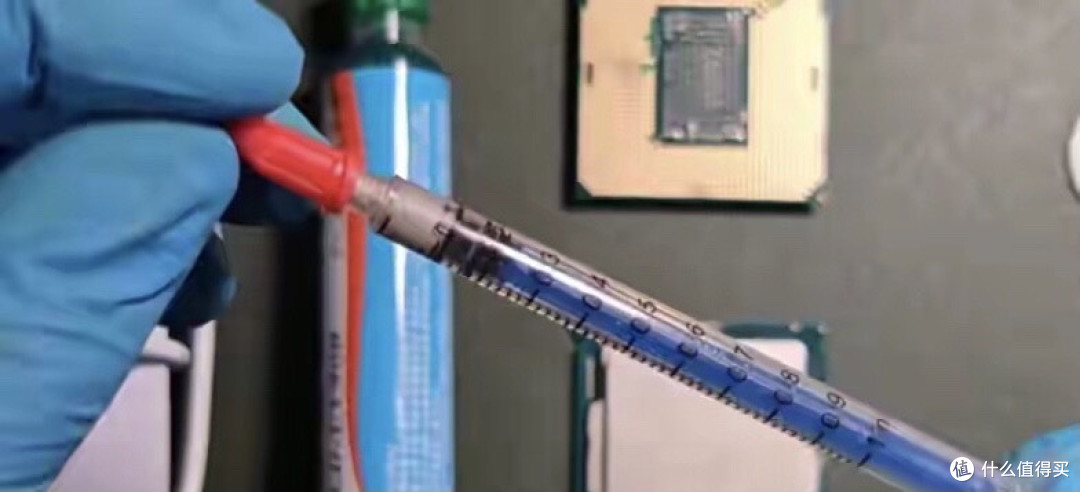

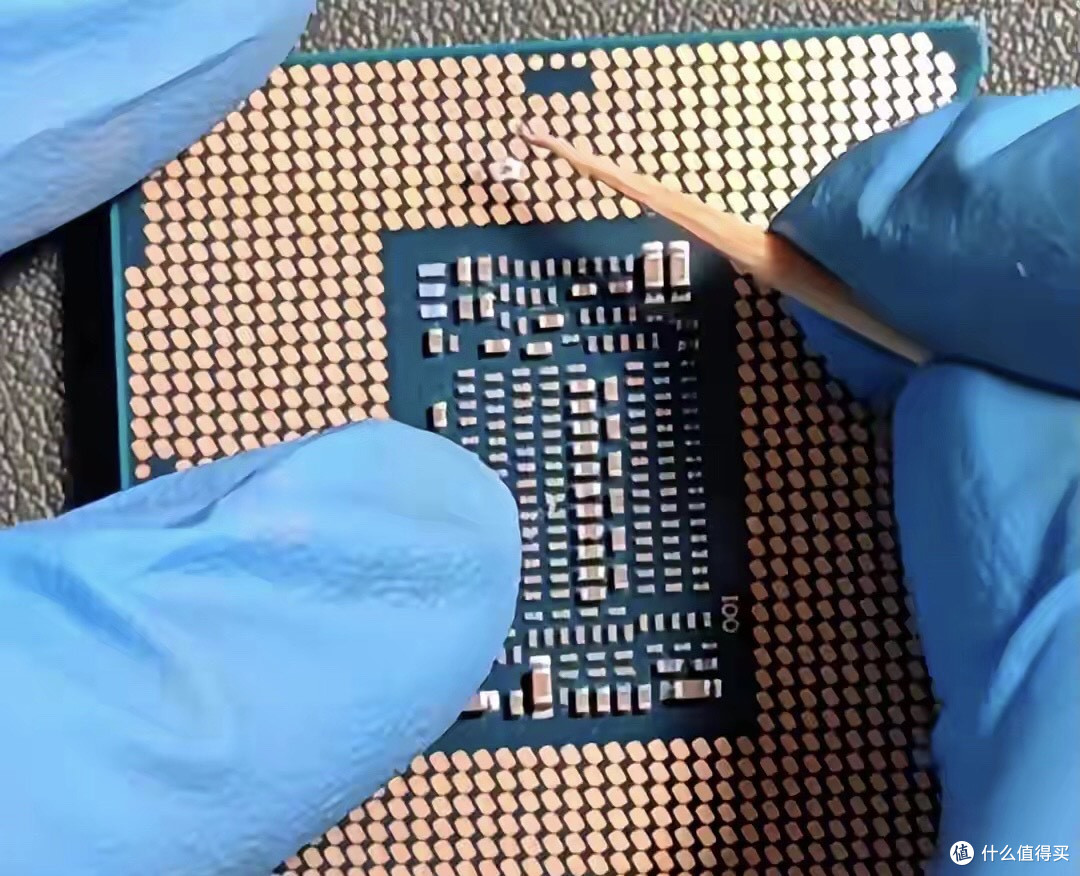

1. 短接针脚 把CPU翻转到针脚面，打开导电银浆，用牙签**只蘸一点点**，量越少越好，防止溢到旁边针脚短路。对照针脚示意图，精准点在需要短接的两个针脚上，轻轻连起来就行。 操作完检查一遍，确认没沾到其他针脚，再用吹风机热风加热1-2分钟，银浆彻底固化就完成这一步。

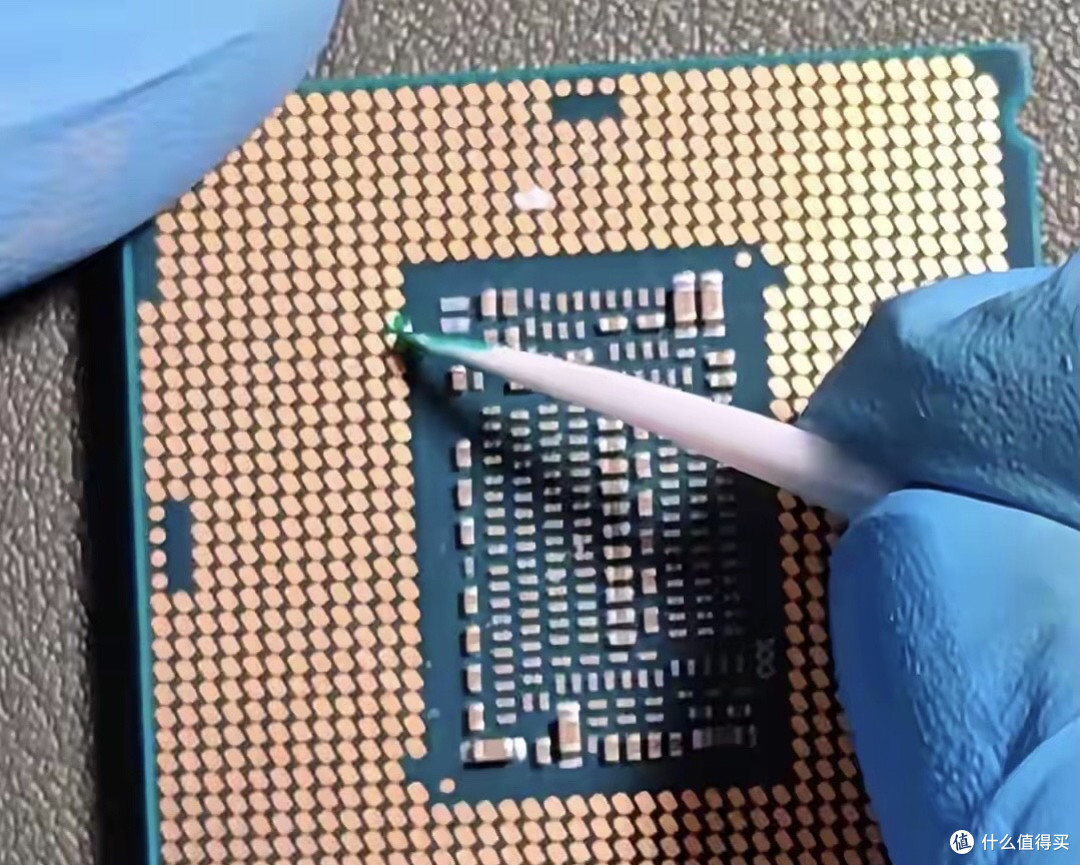

2. 屏蔽针脚 接着用绿油屏蔽指定针脚，同样用牙签或牙线蘸少量绿油，按照示意图涂抹。不同品牌主板需要屏蔽的针脚不一样，一定要对照图纸操作，别凭感觉乱涂。 记住“少量多次”，薄涂一层比厚堆一层更稳妥，也不容易粘到其他针脚。

3. 固化绿油 把UV固化灯架在CPU上方，插电开启紫外线照射。可以把CPU垫高一点，让灯光更贴近针脚，一般照射10分钟左右就能完全固化。如果摸起来还发黏，就多照一会儿，确保绿油完全硬化绝缘。

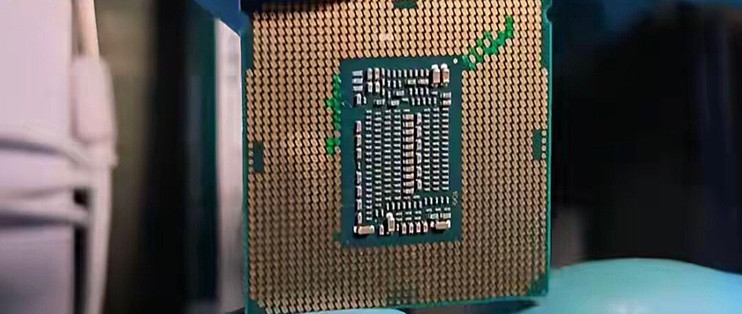

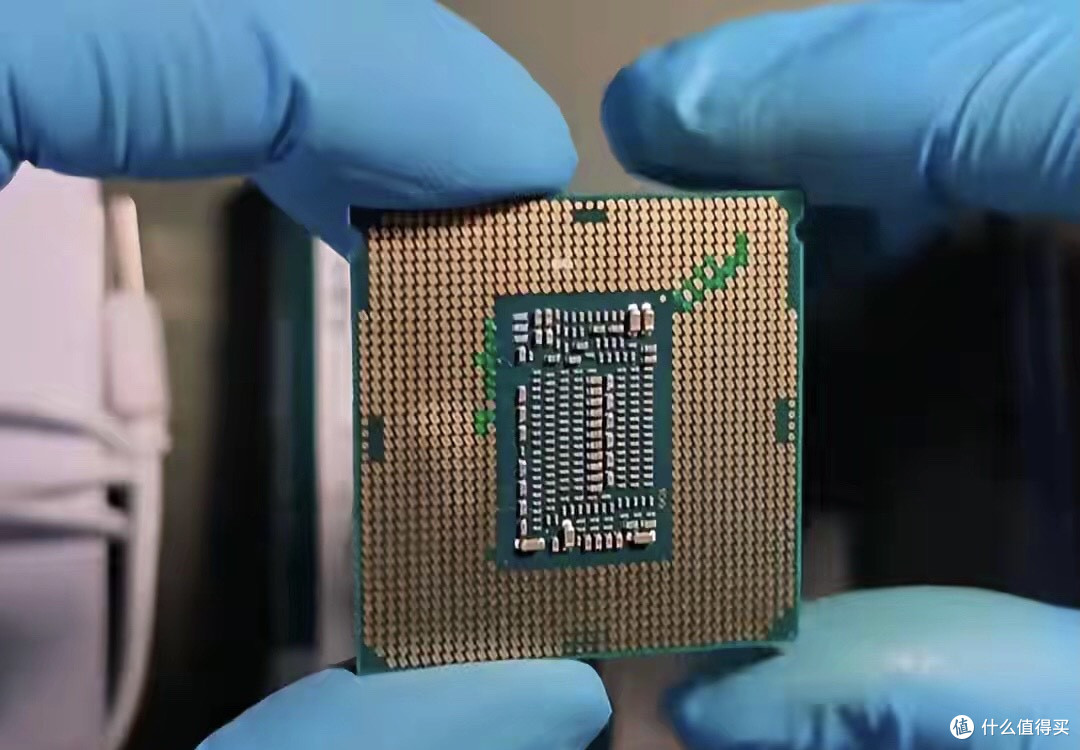

4. 完成通用魔改 把所有需要短接、屏蔽的针脚都处理到位，这颗八代或九代CPU，就能适配绝大多数品牌的六代、七代1151主板，老主机直接满血复活。

三、这些细节别忽略，避免翻车

1. CPU针脚很脆弱，全程轻拿轻放，别掰弯、别弄断

2. 银浆和绿油只精准涂在目标针脚，严禁污染周围针脚

3. 银浆、绿油必须彻底固化再上机，防止短路烧硬件

4. 不同厂商主板针脚定义有差异，务必用对应准确的示意图

以下是市面主流品牌的精准针脚处理方案，附清晰图示与操作要点。

一、通用前提（必看） -

“适用范围”：100系（H110/B150/Z170）、200系（B250/Z270）主板 + 八代九代酷睿i3/i5/i7/i9、奔腾G5400/G5420、至强E-21xx/E-22xx（U0/P0/R0步进）。

“步进判断”：CPU背面编码如为「SR…」，查编码确认步进；**B0步进**（7代马甲）可直接上机，无需改针。

“必备工具”：UV绿油（屏蔽）、导电银浆（短接）、UV灯、细牙签/牙线、吹风机。

“安全原则”：材料“少量精准”涂抹，“完全固化”再上机；屏蔽=绝缘（绿油），短接=导通（银浆），不可混淆。

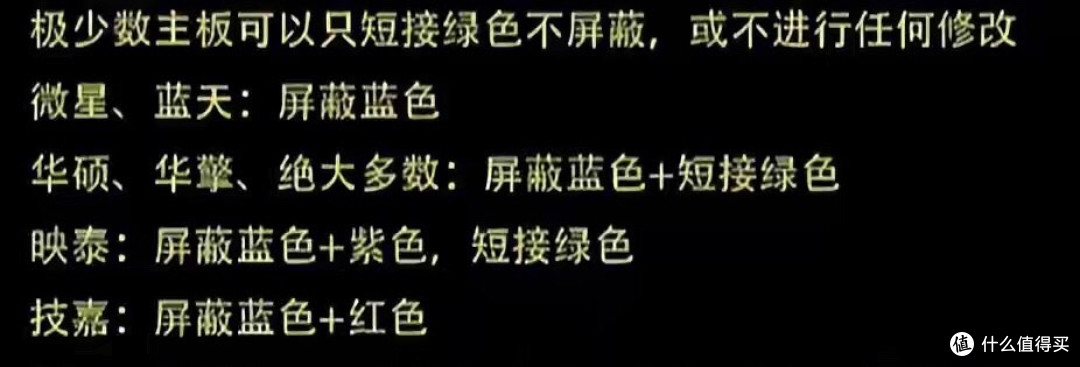

二、主流品牌针脚处理对照表（附图示）

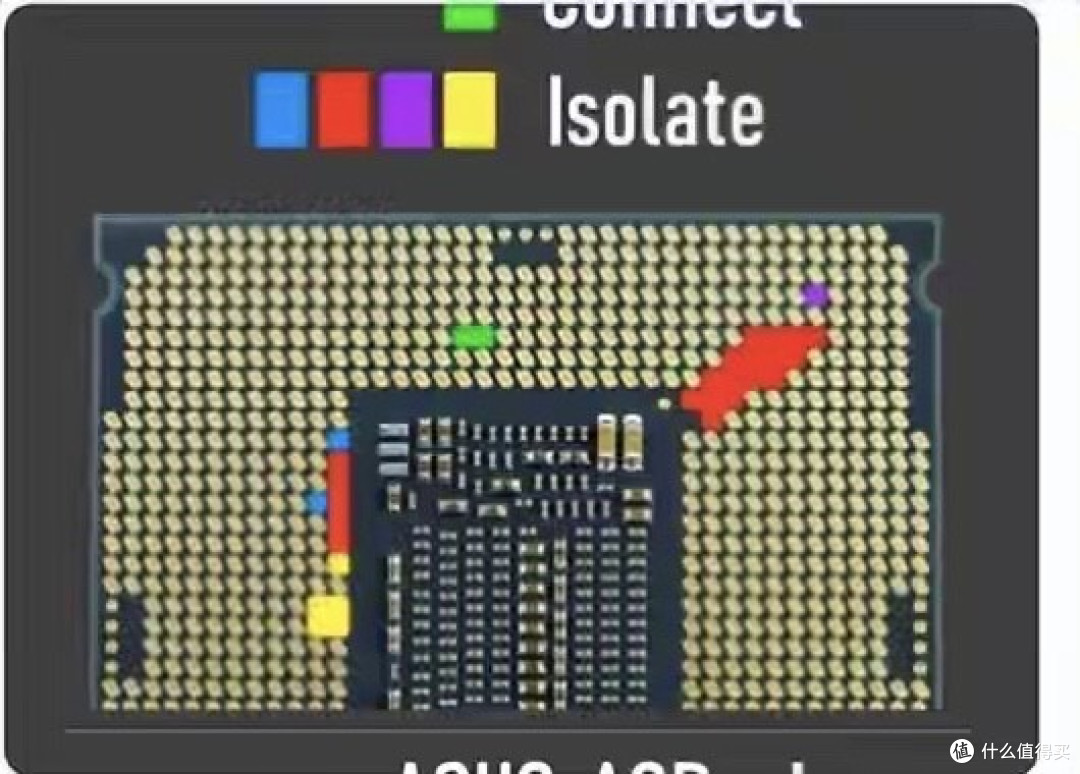

1. 华硕 / 华擎 / 七彩虹 / 梅捷 / 铭瑄 / 昂达 / 影驰 / 盈通 / 磐正 / EVGA（通用方案）

最主流方案**，适配绝大多数非微星、技嘉主板。

“屏蔽（绿油）”： - 核心屏蔽：“蓝色触点2个”（图中蓝色标记）。附加屏蔽：“红色触点2个”（图中红色标记）。

“短接（银浆）”： - 短接组：“黑色+黄色触点各1个”（两点相连）。

“要点”：屏蔽薄涂一层，短接银浆不溢出，UV灯照10分钟至绿油硬化。

2. 微星（MSI）主板“最简方案”，仅屏蔽，“无需短接”。

“屏蔽（绿油）”： 仅屏蔽：“红色触点2个”（图中红色区域）。

“要点”：屏蔽到位即可，无短接步骤，容错率高。

3. 技嘉（GIGABYTE）主板“最严格方案”，屏蔽点最多，“必须短接”，否则易烧针/烧供电。 - “屏蔽（绿油）”：

基础屏蔽：“蓝色触点2个 + 红色触点2个”。 - 附加屏蔽：“黑色触点2个 + 紫色触点1个”（技嘉专属）。

“短接（银浆）”： - 强制短接：“黑色+黄色触点 + 绿色+灰色触点”（两组分别短接）。

“要点”：技嘉100/200系上6核/8核U，“屏蔽不全必烧针”，严格按图全覆盖。

4. 映泰 / 昂达 / 科脑 / 其他小众品牌 - “屏蔽（绿油）”：蓝色2点 + 红色2点（同通用）。

短接（银浆）：黑色+黄色1组（同通用）。

要点：无额外屏蔽，按通用方案操作即可。

5. 品牌机主板（联想/戴尔/惠普） - 屏蔽（绿油）：蓝色2点 + 红色2点 + 橙色1点（额外屏蔽1点）。

短接（银浆）：黑色+黄色1组。

要点：品牌机BIOS白名单多，除改针外，必须刷定制魔改BIOS，否则点不亮。

三、针脚位置速记（CPU背面视角） - 屏蔽区：集中在CPU背面左下角（靠近金手指缺口一侧）。

短接区：屏蔽区旁相邻2点**，银浆连接成「细线」即可。

禁忌：右上角、中间区域严禁动针，多为核心供电/总线针，误改必烧CPU。

四、实操步骤（按图执行）

1. 清洁触点：无水酒精擦净CPU背面触点，无尘干燥后操作。

2. 屏蔽针脚：牙签蘸极少量绿油，精准涂满需屏蔽触点，不沾邻针。

3. 固化绿油：UV灯近距离照射10–15分钟，至绿油完全硬化不粘手。

4. 短接针脚：牙签蘸极少量银浆，连接需短接两点，细线状即可。

5. 固化银浆：吹风机热风1–2分钟，或UV灯照5分钟，至银浆完全凝固。

6. 检查清污：放大镜检查无溢料、无粘连，干净再上机。

四、最后说两句 1151接口魔改算是老平台升级的“性价比神操作”，不用花大价钱换主板，只要心细手稳，跟着步骤来，普通人也能轻松完成。既能盘活旧硬件，又能体验更强的CPU性能，对于喜欢折腾老平台的玩家来说，再实用不过。

注意：八九代CPU魔改1151主板：全品牌针脚屏蔽+短接对照清单 LGA1151接口六代七代（100/200系主板）与八代九代（300系主板）看似针脚兼容，实则因供电与针脚定义不同无法直接混用。尤其“U0/P0/R0步进”的八代九代CPU（非B0马甲步进），必须按主板品牌做“针脚屏蔽（绿油绝缘）”与“短接（导电银浆）”，配合刷入魔改BIOS才能点亮。
