家族的地位又提升了!华擎Z490钢铁传奇主板把玩品析
这次在AsRock那边拿到的新主板隶属于去年刚刚有的系列:Steel Legend/钢铁传奇。在Z390时代的钢铁传奇用料定位还不如主流的极限玩家Extreme 4,主要靠PCB和散热片的颜值支撑。但是这次小姐姐却拍着胸脯(fengman)说:这次不一样啦~
说来又是5/1假期的前一天,我收到了华擎的包裹,拿到了这片AsRock Z490 Steel Legend。但是,这次Intel的情报解禁时间间隔较大,这次只能先带大家了解这片华擎Z490钢铁传奇的硬件用料和扩展能力,实际表现的部分还是要等待Intel在5月下旬的全面解禁。
主板到手已经很迟了,所以等我发出这篇文章的时候,应该都是大家都知道的情报了,笑~
现在已经烂大街的情报 – 外观与散热
Steel Legend系列的主板第一眼一定会注意到这个非标准形状的PCB,主板的4个角中的3个做了切角处理,大约3/5的地方做出了凹陷,据说有方便拿取的作用,不过对于我这种625px+的大手,切不切似乎意义不大。在未通电时,主板在视觉上由黑白灰银的色块组成,风格上非常类似于数码雪地迷彩。↓
这次的主板华擎没有标注所用PCB的层数,但是有宣传使用了2oz Copper也就是2倍铜技术。测量主板厚度为:1.528mm,结合2oz Copper主板的重量,个人估计应该是4层的PCB。↓
通电后IO护板上方的Steel Legend logo由RGB点亮,同时护板镂空部分露出的供电散热片印字也会被RGB照亮。↓
供电散热片为银色铝合金材质,两块独立,没有热管相连但分量十足,接触电感和MOSFET的部分都被贴上了导热贴。↓
PCH散热器上的STEELLEGEND字样(图右)也由RGB点亮,周边未作遮光,会有氛围效果散出。不过PCH散热器有设计为上下两层(图左),下层是60*40*5的铝块固定在Z490 Chipset上,然后通过一大块导热垫与兼具M.2散热和装饰的上层相连。↓
最后是贯穿主板右侧不规则边的11颗RGB LED,负责点亮PCB上logo和名字,以及主板托盘的氛围灯效。↓
现在已经烂大街的情报 – 扩展性
Intel在 Z490芯片组中提供了最多6个原生的USB3.2 Gen 2x1接口;10个USB3.2 Gen 1x1接口;14个USB2.0接口,同时由于祥硕发布的ASM3242,各家的高端Z490主板上也开始提供USB3.2 Gen 2x2,也就是USB 3.0 20Gb/s。不过因为定位主流,20Gb/s的USB接口与这次的钢铁传奇还是无缘。(由于USB这些接口实在是太难记了,下面直接写接口速率)
我们从背板的IO区看起,从左到右:PS/2键鼠共用接口;USB2.0 *2(原生); HDMI 2.0;DisplayProt 1.4;USB 10Gb/s Type-C *1和USB 10Gb/s *1(原生,但是有ASM1543这颗多路复用器);USB 5Gb/s *2(原生,采用一颗P13EQX信号放大器);RJ45@2.5Gb/s的网络接口也被做成了蓝色,intel给Z490芯片组集成了2.5G Base-T的MAC以支持PHYethernet,但是自家的i225却惨遭翻车,IPG波动导致数据包丢失,只能降速至1G使用,所以华擎全系列采用的是来自Realtek的RTL8125BG;光纤及3.5mm音频接口区。↓
IO挡板在视频输出接口的上方预留了两个WiFi天线接口,但非常可惜的是虽然也预留了WiFi用的M.2接口,却并没有板载WiFi 6的无线网卡,如果用户需要无线网络的话可以酌情自行安装需要的型号,只要接口和驱动兼容,即使不是WiFi 6也是可以的。↓
内部接口的部分要谈的会比较多一些,还是先说USB。接口提供有USB 10Gb/s 前置Type-C 1个,和背板的Type-C相同,也搭配了一颗ASM1543多路复用器,可以提供10Gb/s的速度。USB的19针前置接口2组,Type-C附近的那组来自于ASM1074,所以是一组5Gb/s的接口↓
主板底部的19针接口附近没有第三方芯片也没有信号放大器,应该是一组原生的5Gb/s接口。USB2.0 9针前置两组。↓

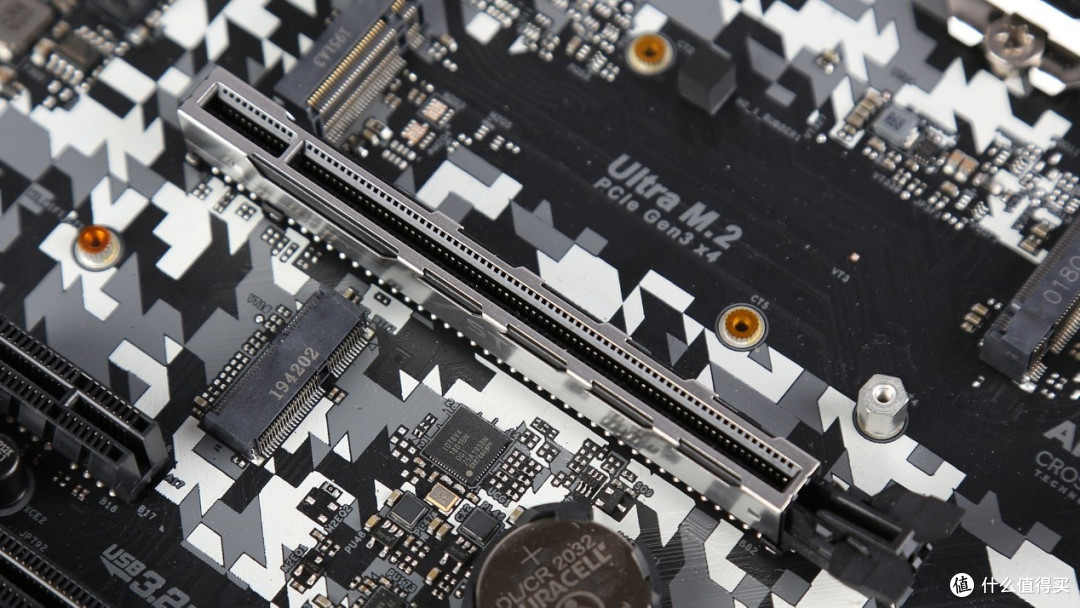

接下来是PCIE接口的部分。PCIE1为直连CPU的x16接口,装配有金属加固,加固装甲的6个引脚直接穿过PCB焊接在背面。值得一提的是装甲侧面的刻字STEEL SLOT GEN4和插槽下方的IDT6V4 1801BN GEN4时钟发生器。相信大家都知道Comet Lake是不支持gen4的,所以这个刻字和GEN4时钟发生器的含义真的是very interesting。↓

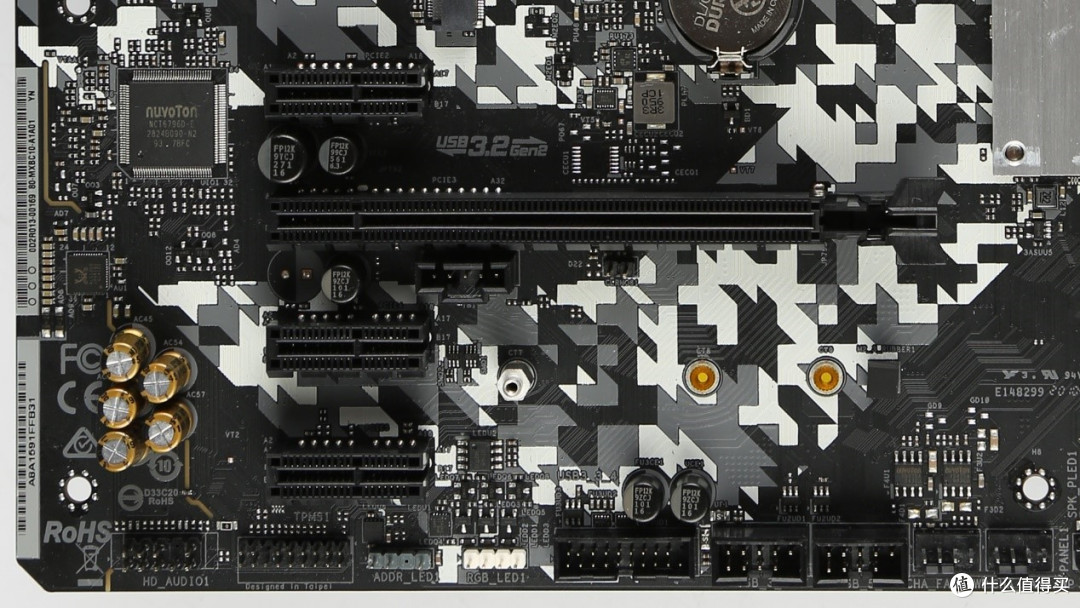

PCIE2/4/5均为开放式接口的PCIex1接口,由PCH提供。PCIE3则是x16长度的PCIe x4接口,同样由PCH提供。↓

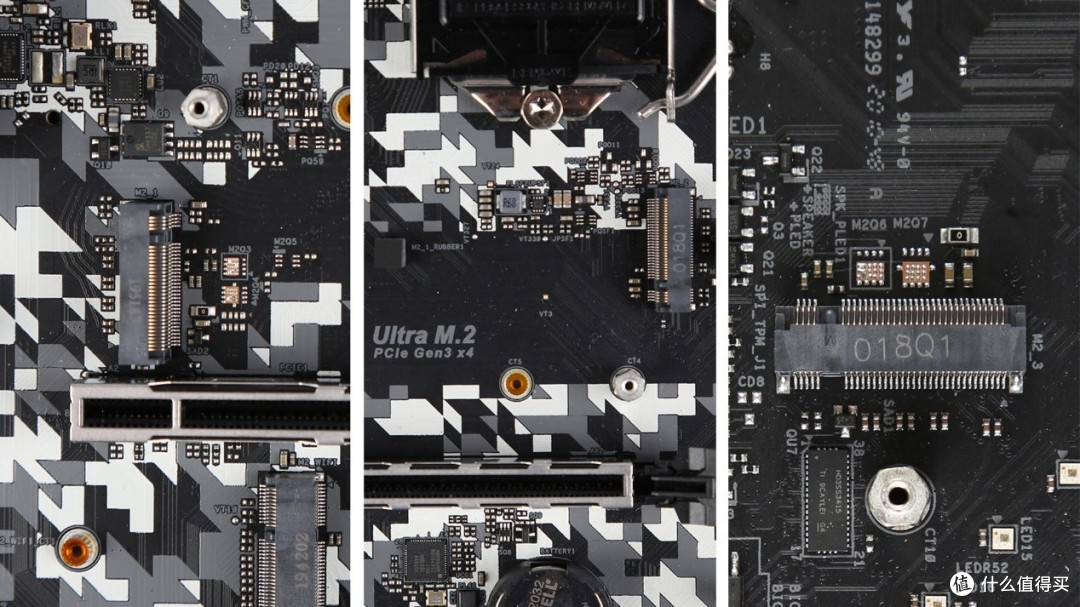

M.2接口的部分提供了两种接口:3个M Key的M.2 SSD安装接口,1个E Key的M.2 WiFi接口。这其中官方标注了最靠近CPU插槽的M2_2为x4的全速接口,底部的M2_3右侧存在一颗德州仪器的HD3SS3415多路差分器,所以这个接口应该只是一个10Gb/s的M.2接口,以上这两个接口均配备了散热片。而PCIE1上面的M2_1这个接口,则在宣传资料中被默默的标注了Hyper M.2 SSD,供大家畅想其安装Rocket lake CPU后所能实现的功能。↓
现在已经烂大街的情报 – 供电规格
作为一款华擎定位主流级别的Z490,在大家都知道所有的Z490都加强了供电的前提下,我们来从硬件用料上分析一下是否符合他的定位。
首先供电部分的背面是没有任何IC的,所以基本可以排除倍相的可能性。但是在mosfet和电感之间明显存在较大面积的覆锡,用以增强电流的通过能力。毕竟同等用料等变量控制下,电线粗一些肯定发热更低。↓

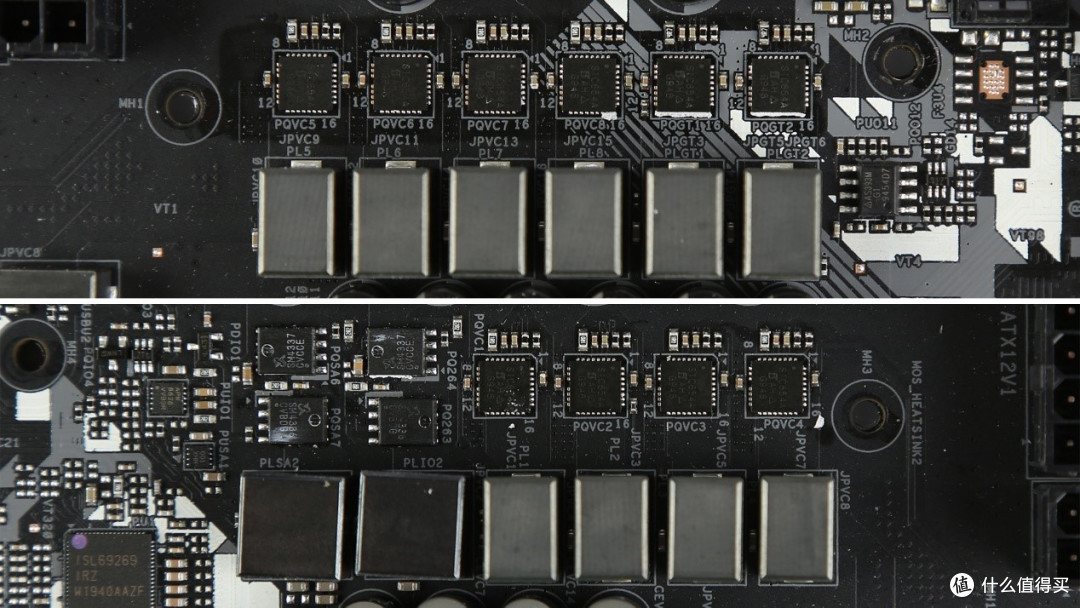

移除供电部分的散热之后再直接对供电的用料和排布进行观察:10颗威世的SIC654A 50A Dr.MOS,2组sinopower的SM4336+4337上下桥mosfet以及对应的电感组成了供电的线路。↓
整块板子除音频区以外,所有电容均采用了尼吉康的FP12K系列电容,而PWM控制器则是和自家Taichi相同的ISL69269控制器(我先来,奢侈)。由于众所周知的原因,intel将SA的电压修改为VID控制,并且CPU内部要集成新的IO控制器,所以VCCIO采用了独立的PWM控制,芯片型号为APW8828单相PWM控制器。↓
由以上IC的型号,数量及支持的规范可以简单的推导出Z490 Steel Legend的供电构成。首先ISL69269是支持三路输出的,而Dr.MOS数量为双数。所以VGT的部分要么没有,要么2相,结合板载了显示输出接口,那么VGT应该是两相供电。按照华擎的习惯,一般会安排在最右侧的两颗。
然后剩余的8组Dr.MOS+电感的部分则是两两并联组合成VCore的4相供电。
剩下的则是sinopower的SM4336+4337上下桥和R50电感对应VCCSA,至此ISL69269大功告成。
VCCIO由独立的单相PWM控制器APW8828配合1组sinopower的SM4336+4337组成的上下桥和R50电感构成。↓
最后是内存部分的供电。同样是单相PWM控制器APW8828,再配合2组sinopower的SM4337组成上下桥并搭配两颗电感构成并联的单相供电。↓
现在已经烂大街的情报 – 易用性
在这片主板上,华擎对于各种接口的排布进行了比较合理的规划,但仍有不足。
1. 供电接口 常规布局。但是24pin供电线连接后必然遮挡右侧的STEELLEGEND发光字,倒是建议以后将发光字从右上的边缘移动到右下。↓
2. 风扇接口 分区布局。在主板的顶部安排了CPU相关的两个FAN插座,不论是一体式水冷或者双风扇的风冷都会有妥善的支持,不必长途拉线,影响美观;背板IO接口正下方一个FAN插座对应机箱尾部出风口,当机箱尾部安装风扇时同样不必长途拉线;同理,主板底部USB2.0插座右侧的2个FAN插座对应底部风扇位,而分别位于两组SATA接口附近的FAN插座对应机箱的前部风扇位,并且与SATA接口近距离的安排可以让风扇线缆与SATA线缆合并为一股,进一步美化走线。↓
3. SATA接口 分区布局。但是分区的又不够彻底。Z490的6个原生SATA接口均被导出,安排为SATA3_0-5,但是和M2_2/3又有复用,复用口为1和5。这两个接口分别被安置在了右侧和底部,如果可以安排在右侧2组接口的底部2个,对于插接的友好程度,复用口位置明确和走线的美观上都会有一定的提升。↓

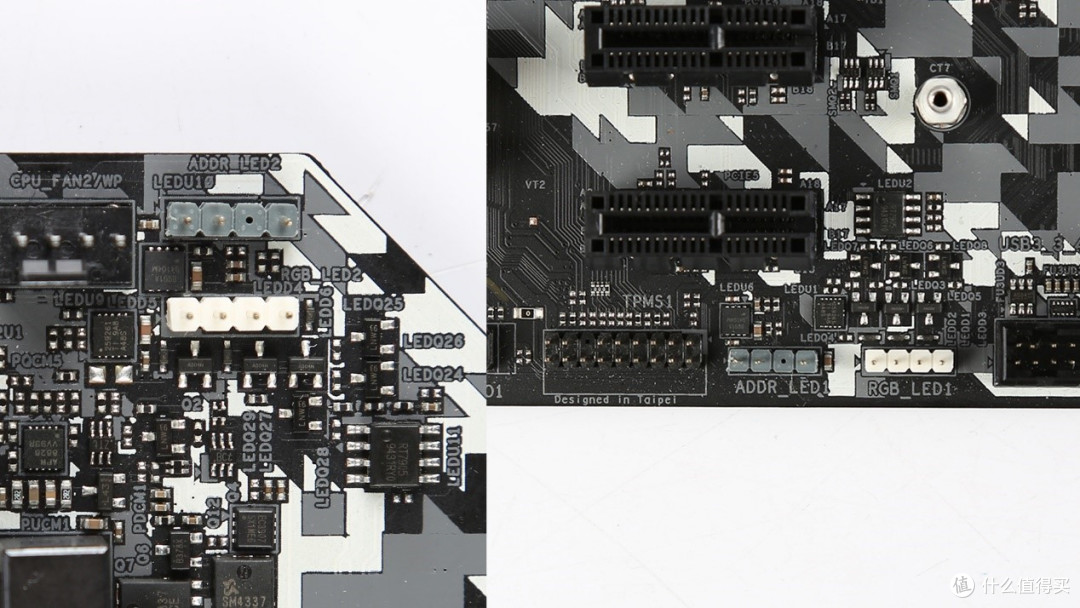

4. RGB接口 分区布局。在主板的底部和右上角分别安排了5v和12v各1组RGB接口,光效的部分则是自家的PolychromeRGB。不过由于asus的AURA美玉在前,所以讲实话,这光效just so so↓
5. IO挡板和主板做了一体化设计,并且有大约2mm的活动空间以适应一些机箱公差;IO盖板的固定孔采用了埋螺母的方式,比某些自攻螺丝拧塑料的讲究多了。这两个细节满分。↓
说到这里,AsRockZ490 Steel Legend主板在硬件体验上我能给大家聊一聊的东西就说完了。
这块主板有着相当不错的卖相,硬件规格也能比较好的应对主流游戏玩家使用的i5/i7处理器,同时主板上预置的PCIe4.0的芯片和接口也预示着华擎对下一代Rocket lake CPU才能实现的新功能所预先提供的支持,相信拥有这些特性的Z490Steel Legend确实会替代Extreme 4系列成为很多游戏玩家的装机之选。
To be continued~
