拆解报告：Cleer ENDURO 100 头戴蓝牙耳机

Cleer是来自美国加州声学音响品牌，由音频行业资深设计师、工程师组成核心团队，产品屡获包括红点设计奖、CES科技创新奖在内的全球各类大奖，拥有多项专利技术，产品面向追求舒适体验与极致声音的高端用户群体。

此前我爱音频网曾拆解过cleer无线颈挂智能音响，今天为大家带来旗下另外一款产品 Cleer ENDURO 100 头戴蓝牙耳机。这款产品外观设计上比较有特点，头梁与耳机交接结构处采用了圆环的设计，并装饰有亮面条纹；外观功能性完整，可自由调节头梁、旋转轴，实现平放、折叠等多种状态。

配置上，采用了40mm高敏无铁喇叭，高通蓝牙5.0芯片，支持aptX HD音频编解码、cVc通话降噪；拥有Hi-Res 高保真音频认证，支持NFC一触即连；续航上更是达到了惊人的100小时，并且支持快速充电、有线模式使用等。下面就让我们一起来看看这款产品的内部构造吧~

一、Cleer ENDURO100 头戴蓝牙耳机开箱

包装盒正面左上方有cleer品牌LOGO，右上角有2019年德国红点奖标志和100h续航时间。下方有Hi-Res金标，和产品名称 ENDURO 100 头戴蓝牙耳机。中间则是大面积展示产品外观的渲染图。整个包装看起来简洁大方，很有商务范。

包装盒背面有产品的整体外观渲染图，100h续航时间、蓝牙5.0、NFC连接、aptX HD音频解码、40mmCleer 专利无铁芯喇叭、内置通话麦克风等产品特点，下方有高通aptX HD音频编解码、AAC编解码以及NFC标志，还有包装盒内配件信息等。整个包装内容以及产品特性一目了然。

侧面同样是产品的多项特点介绍。

底部有商标及版权说明，各种认证标志等。

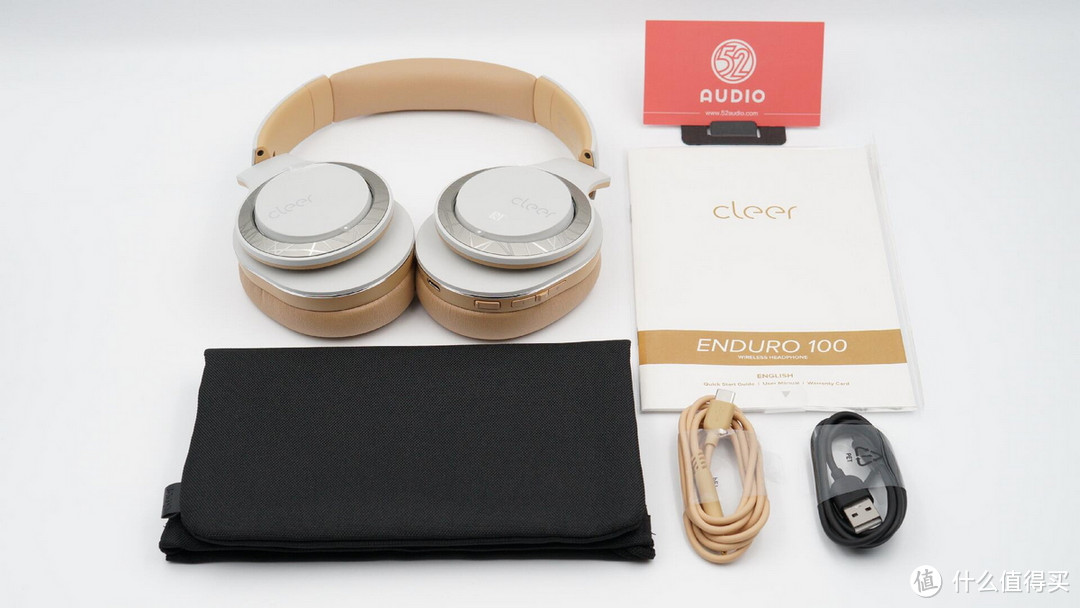

包装盒内物品有耳机、便携袋、音频线、充电线和产品说明书等。

USB-A to Type-C充电线，长度1米，看直径用料比较扎实。

Type-C to 3.5mm音频线。线缆配色与耳机主体颜色一致，这样在搭配使用时更协调，对细节美感较为重视。

3.5mm音频线插头特写，为三段式结构。

便携式收纳袋。

耳机外侧外观一览，环形铝合金金属装饰环，搭配比较特殊的亮面花纹，看起来非常有质感。耳壳背板上有cleer品牌LOGO。

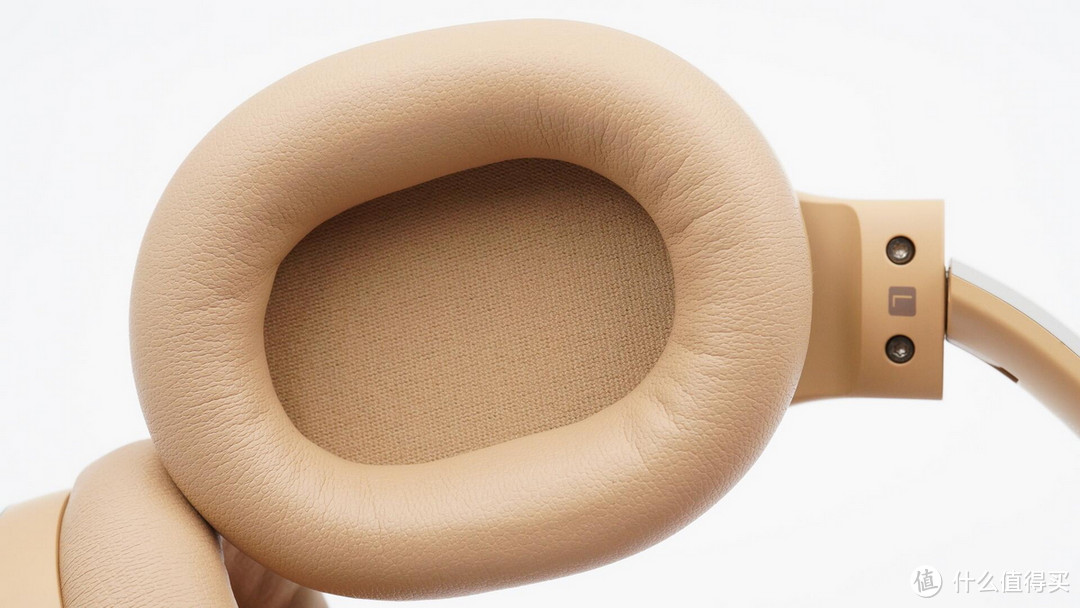

耳机内侧外观一览，耳罩采用了蛋白皮材质。

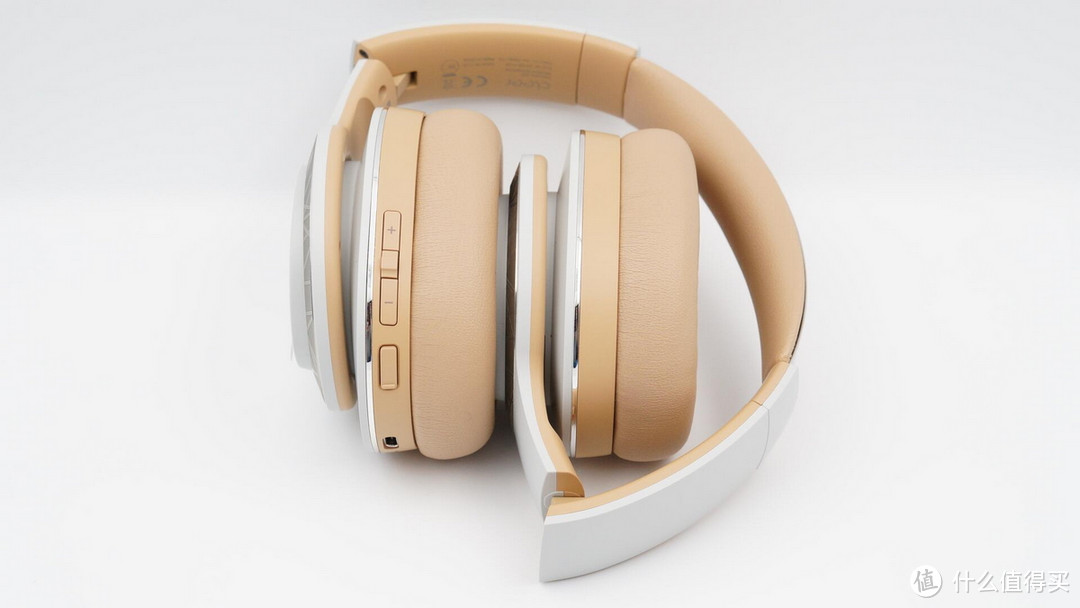

耳机折叠状态一览，搭配收纳袋提升便携性。

耳机佩戴状态展示。

耳机头梁顶部外侧特写，不锈钢头带配细纹拉丝，边缘光滑，整体很有质感。

头梁顶部内侧有柔软的头垫。头垫曲面圆滑工整，整个头梁过度顺滑，浑然一体，很有设计美感。接头处细节做工也很精细。

头梁金属滑轨结构特写。

金属滑轨结构拉开后特写。

耳机转轴结构特写，可实现左右旋转和向内折叠功能。

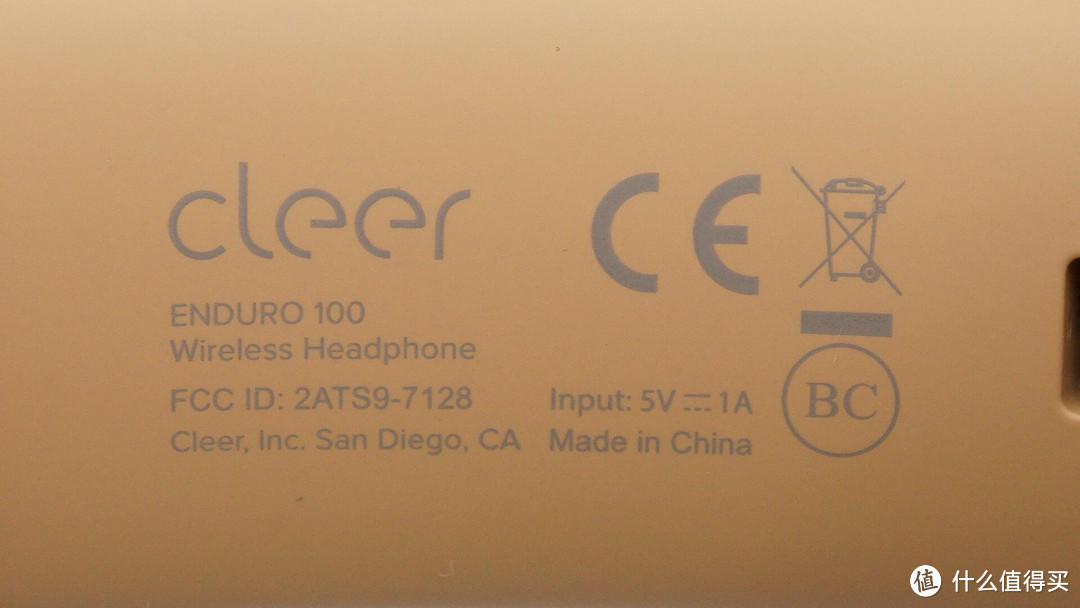

头梁内侧印制信息有cleer品牌LOGO，产品名称 ENDURO 100 Wireless Headphone，FCC ID：2ATS9-7128，Input：5V⎓1A，以及Cleer公司和CE、BC认证、禁止丢弃标识等信息。

右侧耳机特写，转轴结构处有红色R/右标识。

右耳背面特写，cleer品牌LOGO位于中间靠左位置。

长条形调音孔隐藏于头梁与耳机交接结构内。

左侧耳机特写，L/左标识采用了棕色，与右耳产生视觉区分。

耳机背面贴有一层可移除透明保护膜，上面印有NFC标志，提示NFC的感应天线这一侧。

撕掉透明膜，cleer品牌LOGO位于中间靠右位置。

耳机麦克风开孔特写。

Type-C充电接口和充电指示灯特写。

电源开关按键特写，设计有凸起，便于盲操。

加减音量和功能按键特写。功能按键通过单击、双击、三击、长按实现暂停播放、上下曲切换、唤醒语音助手等。

电源开关键侧面特写。

功能按键侧面特写，凸起设计便于盲操作。

我爱音频网采用ChargerLAB POWER-Z KM001C便携式电源测试仪对Cleer ENDURO100 头戴蓝牙耳机进行有线充电测试，充电功率约为1.65W。

二、Cleer ENDURO100 头戴蓝牙耳机拆解

来到拆解部分，首先取掉耳机的卡扣式固定耳罩。

耳罩内侧特写，框架结构上设置有缓冲海绵垫，有利于声学密封，改善低频响应。

卸掉耳机固定螺丝，打开右耳腔体，腔体内部结构一览。

盖板内侧，扬声器是独立的音腔，三根螺丝固定。音腔盖板背部有塑胶筋骨设计，可以加强盖板强度，避免低频共振。

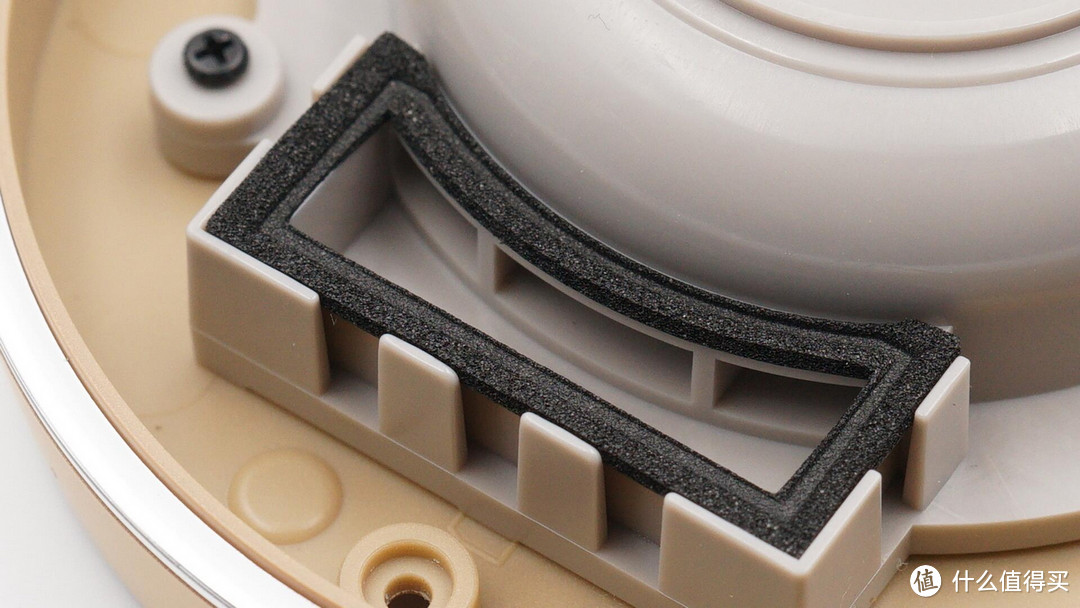

耳机调音孔特写，与另一块外壳的导管连接，接缝处泡棉密封。

扬声器、电池单元和左耳主板延伸过来的导线均焊接在PCB小板上，焊点饱满，但稍显杂乱。

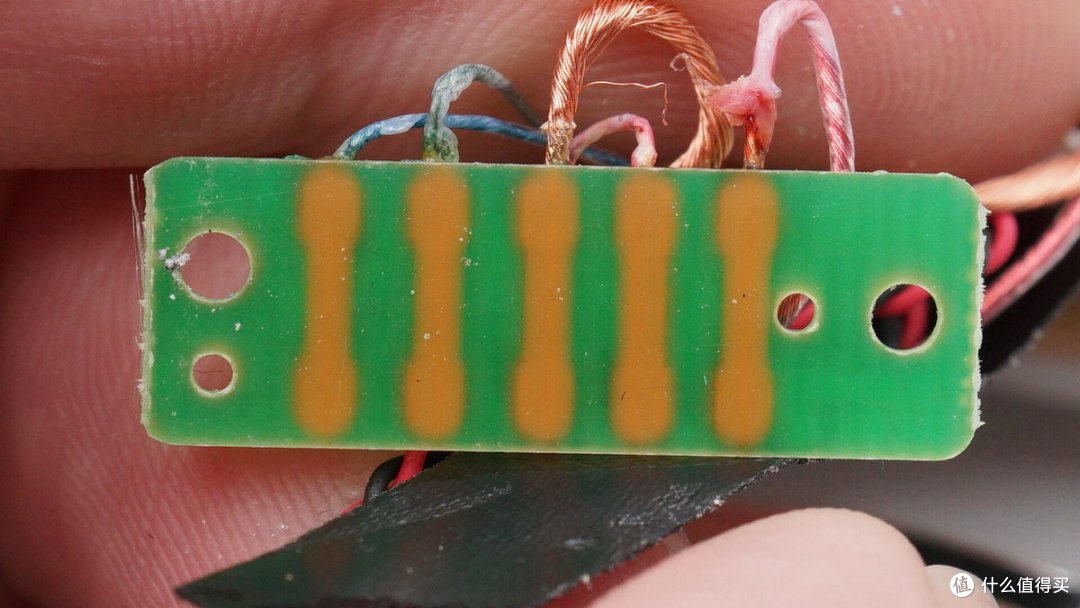

PCB小板背面无任何元器件，这是一块便于生产作业的转接板。

扬声器导线过孔，胶水密封。

卸掉螺丝打开音腔。

音腔调音孔内侧有调音网布覆盖。

扬声器单元一览，背面贴有一层阻尼纸，同样用于声学调音。

经我爱音频网实测，扬声器单元尺寸约为40mm，与官方宣传一致。这颗扬声器采用Cleer专利无铁芯技术的喇叭，20颗高强钕磁磁铁阵列形成磁场强度均匀的磁路，相比传统动圈喇叭显著降低失真。据了解，这种喇叭技术原本主要用于Cleer高端旗舰HIFI耳机NEXT上，现在也下放到Cleer ENDURO 100这款耳机上，可以看出Cleer对声音品质的追求和不妥协。

卸掉耳机背板，电池单元处于腔体内。电池还贴有两块弹性海绵，确保电池不松脱产生振动杂音。

耳机背板内侧特写。

电池来自CEL金赛尔，型号803035，容量800mAh/2.96Wh，电压3.7V。生产日期2019年9月25。

电池保护板特写，提供电池过压过放以及过流保护。

打开左耳腔体，腔体内部结构一览。

卸掉左耳背部盖板。

盖板内侧有NFC贴片，可以通过NFC实现更快捷的蓝牙配对。

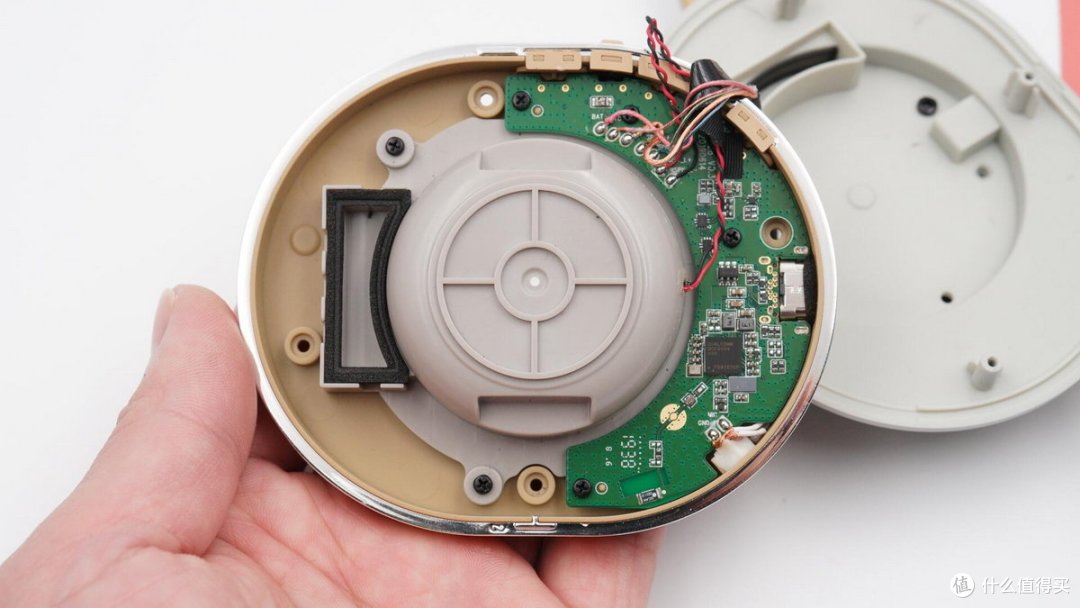

腔体内结构布局简洁规整，一目了然，主板适应腔体，采用了月牙形外观。

Type-C充电接口特写，接口采用过孔焊接固定，这种方式可以有效改善接口的使用寿命。接口处有海绵包裹缓冲，同时兼顾遮光作用。

麦克风单元特写，导线与主板焊接。

指示灯导光柱特写。

三颗物理按键内侧特写。

驻极体麦克风特写，外部有密封硅胶套，加强麦克风密封性，有助于语音通话质量提升。

取掉胶套，麦克风还有一层防尘棉覆盖。

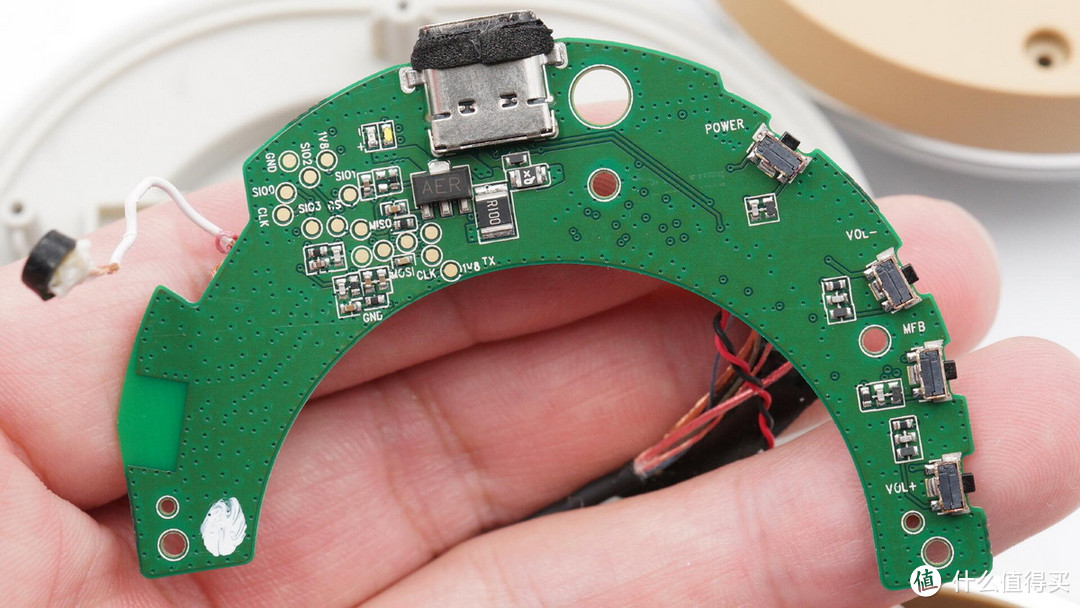

主板正面特写。

主板背面特写。

物理按键特写，四颗为同一规格。物理按键也为过孔焊接固定，可以有效改善按键使用寿命。

充电接口下方为内置电池充电的扩流管和电流检测电阻，右侧是一颗自恢复保险丝。

两颗不同颜色的指示灯特写。

丝印AER的2SB1424 PNP三极管，用于充电扩流。

2SB1424 详细资料。

Type-C充电接口特写，接口位置有一圈海绵，起到缓冲和一定程度的防尘、防水作用。

陶瓷蓝牙天线特写。

丝印12的稳压IC。

丝印M4AB KLD的IC。

两颗丝印 TBJH 的切换IC，用于信号切换。

钰泰 ETA7014，高侧过压保护芯片，保护点可调节，最高耐压36V，内阻35mΩ，支持过热保护，用于输入过压防护。

钰泰 ETA7014 详细资料。

MX25U6435FBBI 1.8V 64Mb的串口 NOR存储器，用来存储耳机的配置信息等。

主控方案来自QUALCOMM高通的QCC3034，它采用VFBGA封装，是一款基于超低功耗架构的蓝牙音频SoC，支持高通aptX™和aptX HD音频编码，还支持高通的TWS+低延迟技术，不过手机端需要高通骁龙855及以上平台才可支持。

据我爱音频网拆解了解到，BOSE、SONY、万魔、漫步者、vivo等品牌的产品都大量采用过高通方案。

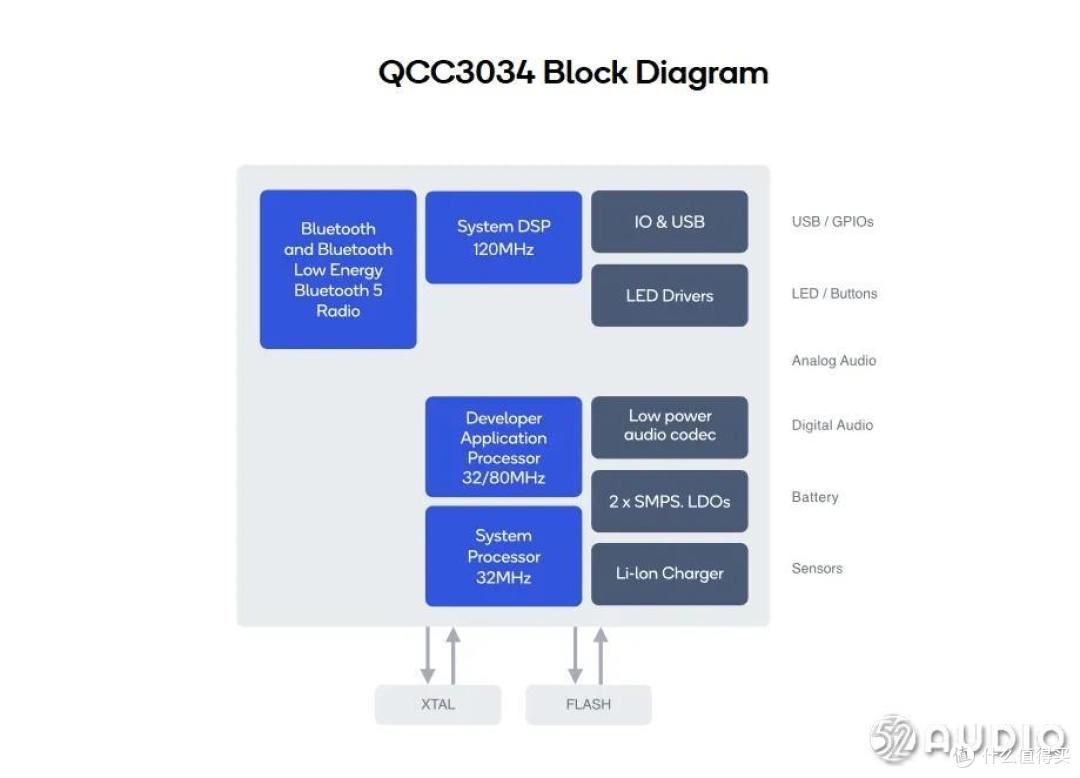

高通QCC3034芯片框图。

Cleer ENDURO100 头戴蓝牙耳机拆解全家福。

三、我爱音频网总结

Cleer ENDURO100 头戴蓝牙耳机在外观设计上比较突出，头梁与耳机交接结构处采用了圆环的设计，加以亮面条纹，具有很强的辨识度；外观功能性上也具备了如今一款头戴耳机的各种功能，可实现伸缩、旋转以及折叠各种调节，提升个性化需求。头型设计符合人体工学，搭配亲肤蛋白皮头套和耳套，实际佩戴舒适，有效降低长时间佩戴产生的压迫感以及闷热感。

内部结构设计规整，布局合理，看起来简洁而又严谨，满足功能性的同时，也兼顾可制造性和可维修性，可以看出良好的工业设计素质。扬声器尺寸约为40mm；电池单元位于右耳内，电池容量800mAh，来自金赛尔。主板位于左耳内，盖板内侧有NFC天线，实现一触即连功能；

主板上，主控芯片采用高通的QCC3034基于超低功耗架构的蓝牙音频SoC，结合软件搭载的高通aptX™和aptX HD音频编码，提供高清音质和低延时；电路保护方面，钰泰ETA7014输入过压保护IC，用于保护耳机内部电路，且按键与接线处均有TVS静电防护。

从整体来看，cleer ENDURO 100头戴蓝牙耳机做工精良，用料足，超100小时的续航能力在同类头戴耳机产品中算是独一家，再加上搭配Cleer专利无铁芯喇叭技术的扬声器来对声音保驾护航，可以看出这是一款质量过硬且音质有追求的产品。
