我是PA，人称小WS！华硕ProArt X670E-Creator WIFI开箱拆解

当一般玩家买主板的时候，首先会考虑到主板的供电和超频能力，外观以及灯光。但是如果是作为工作站或者创作工具，那肯定还是IO和稳定性为先。华硕一直以来保有自家的WS系列主板就是为工作站用途而生，不过基本都属于HEDT或者WS芯片组。而近年来，为了满足用户们逐渐增长的创作平台需求，华硕也新增了自己的PA产品线，囊括了显示器主板等一系列产品

如果说WS是纯纯的面向工作站的话，那PA就是在满足工作站和创作需求的同时，面向桌面级融合了新元素的产物，除了工作站级别的7x24严苛环境的稳定性之外，设计元素相对而言更加新潮。相比于ROG系列的面向高端玩家或者TUF的面向主流电竞，PA也非常旗帜鲜明的面向生产力和内容创作，而在X670E首发的产品线中，也有这么一块主板，那就是ProArt X670E-Creator WIFI

华硕（ASUS）ProArtX670E-CREATORWIFI主板支持CPU7950X/7900X(AMDX670E/socketAM5)4999元京东去购买

开箱

作为AMD Zen4首发的主板之一，X670E-Creator的包装和之前12代intel主板相似，用简约的线条勾勒出了PROART

而作为PA系列的主板，X670E-Creator自然也拥有傲人的IO能力，除了背部+正面的3+1个type-C接口之外，还有10G+2.5G的有线网卡和一张WIFI6E的无线网卡

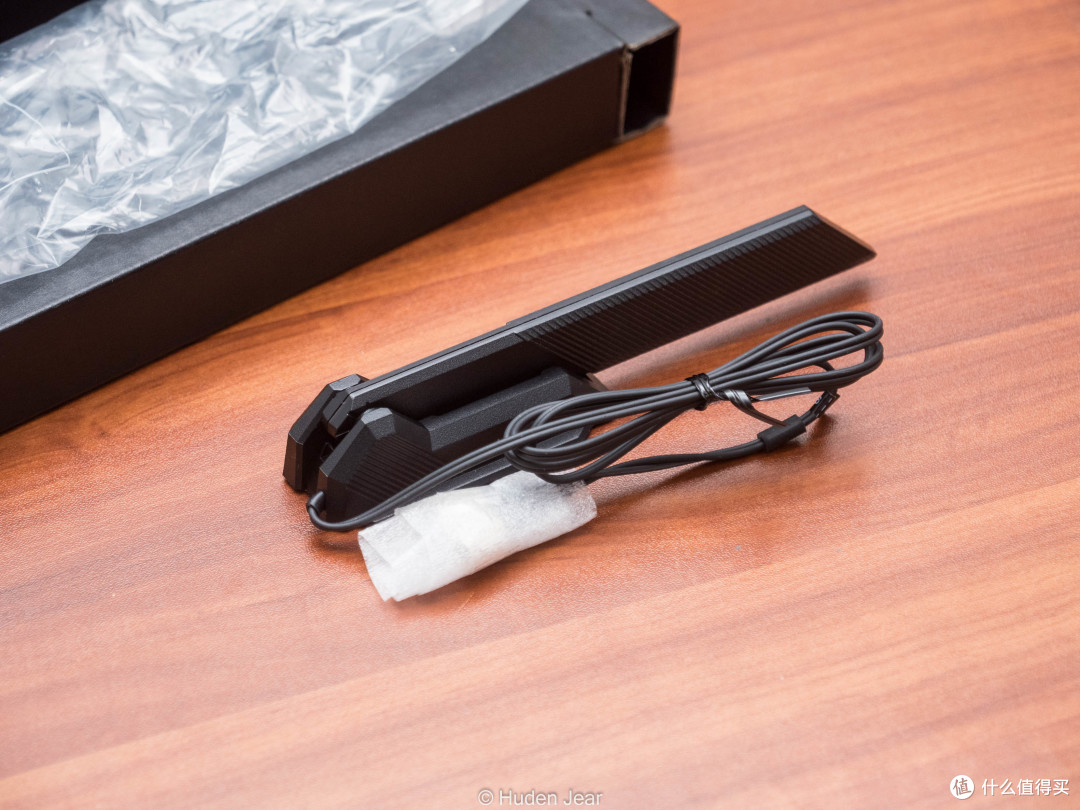

开箱，正面这个小盒子里面是主板附带的WIFI天线，是最新的一代，支持调整角度和磁吸

主板包含了一张非常old school的驱动光盘，还有用户手册和华硕特有的ACCE应用下载链接的QR码

线材不多，主要是SATA线，还有一根DP线。随主板赠送了一个沉金PCB的尺子，比显卡送的更长更宽一些，我挺喜欢

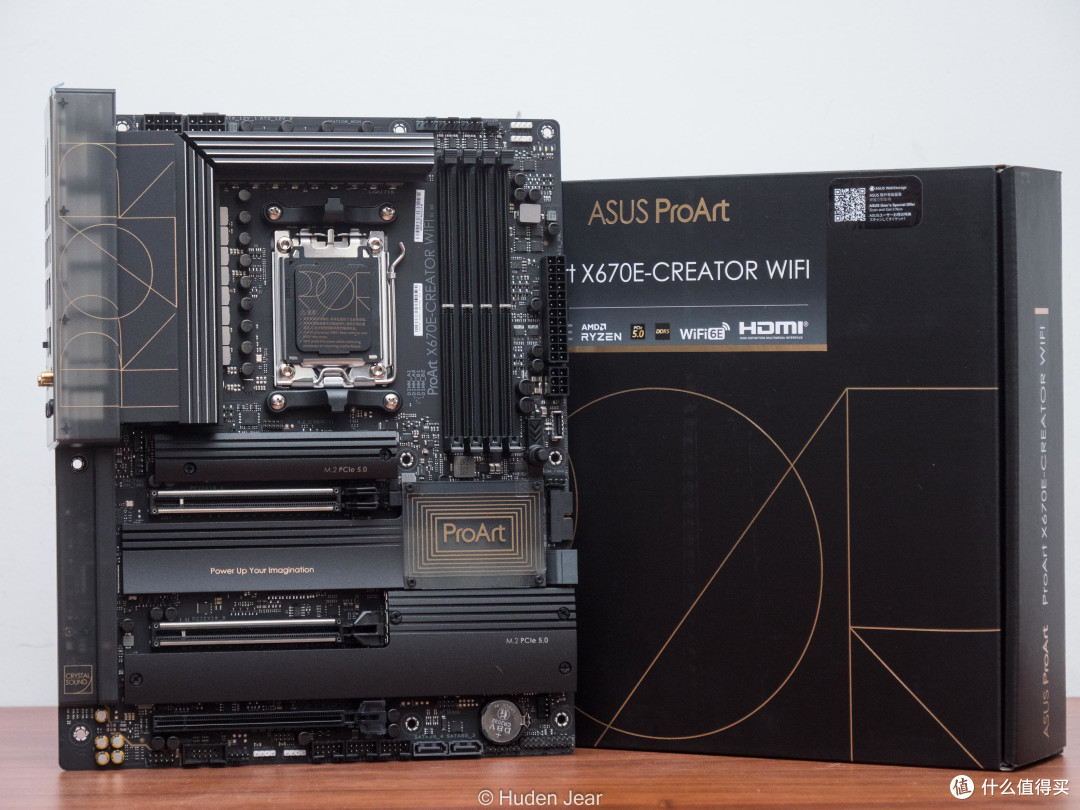

主板本体为标准ATX主板，设计风格比较中性简约

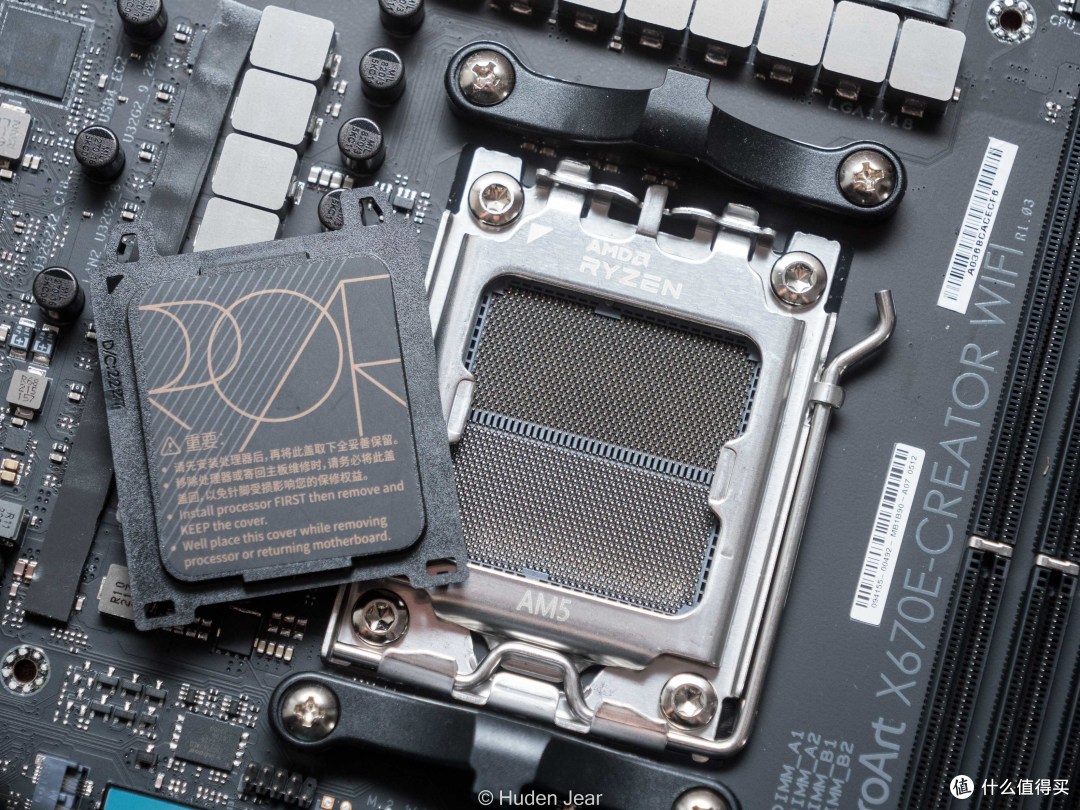

CPU供电为8+8pin，没有使用procool接口，内存支持为最大128G的DDR5 6400MHz，并且能适配AMD的EXPO内存

侧面的IO是正面的Type-C和USB3.0接口，这个typeC是支持QC充电的，在旁边还有一个显卡卡槽的快捷弹出按钮，按下这个显卡就会像飞行员座椅一样马上弹射出去（误）

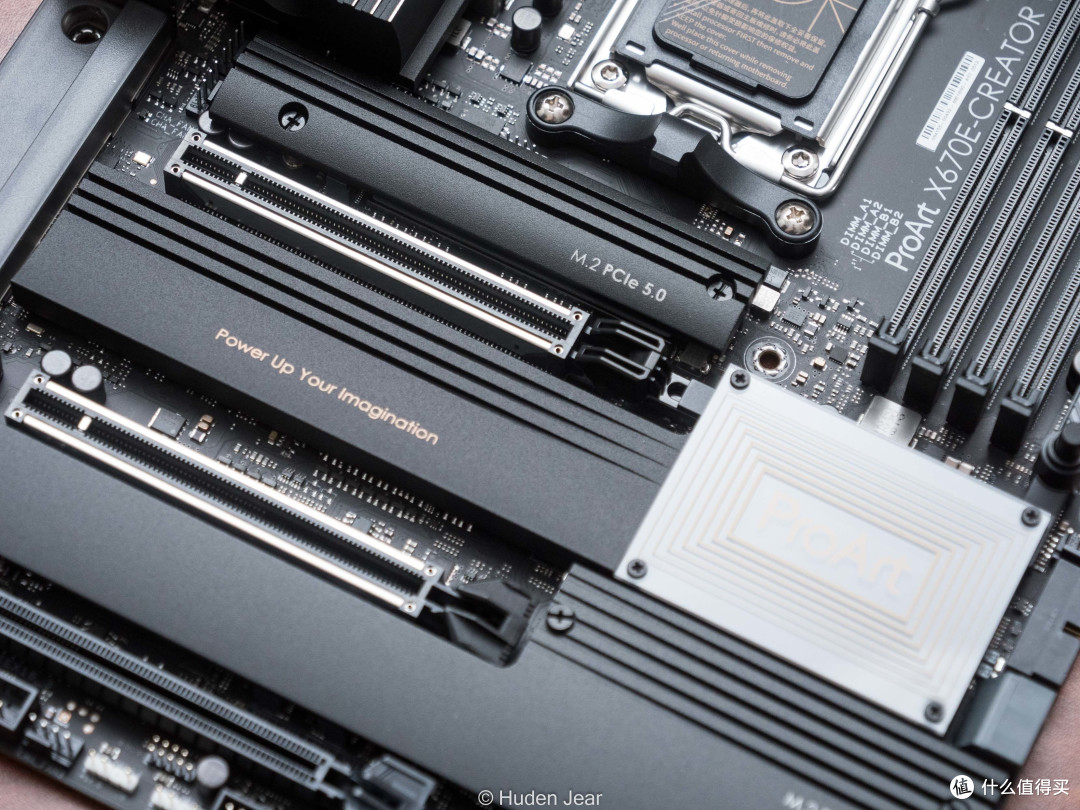

X670E-Creator有4个m.2接口，靠上的两个为5.0，靠下的两个为4.0，而且还有4个sata和两个5.0的PCIE槽，接口足以满足绝大多数的素材存储需求

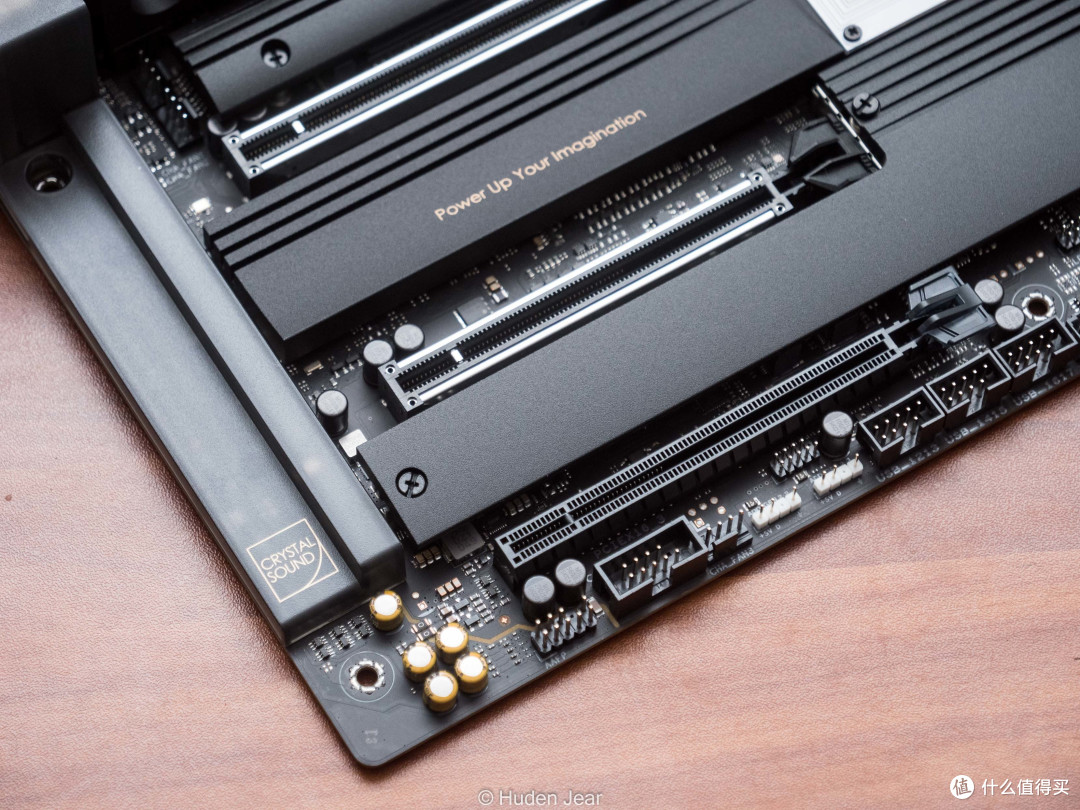

马甲设计挺简约，大量使用单纯的线条，很少使用表面印刷，PROART的设计风格非常单纯，视觉效果很好

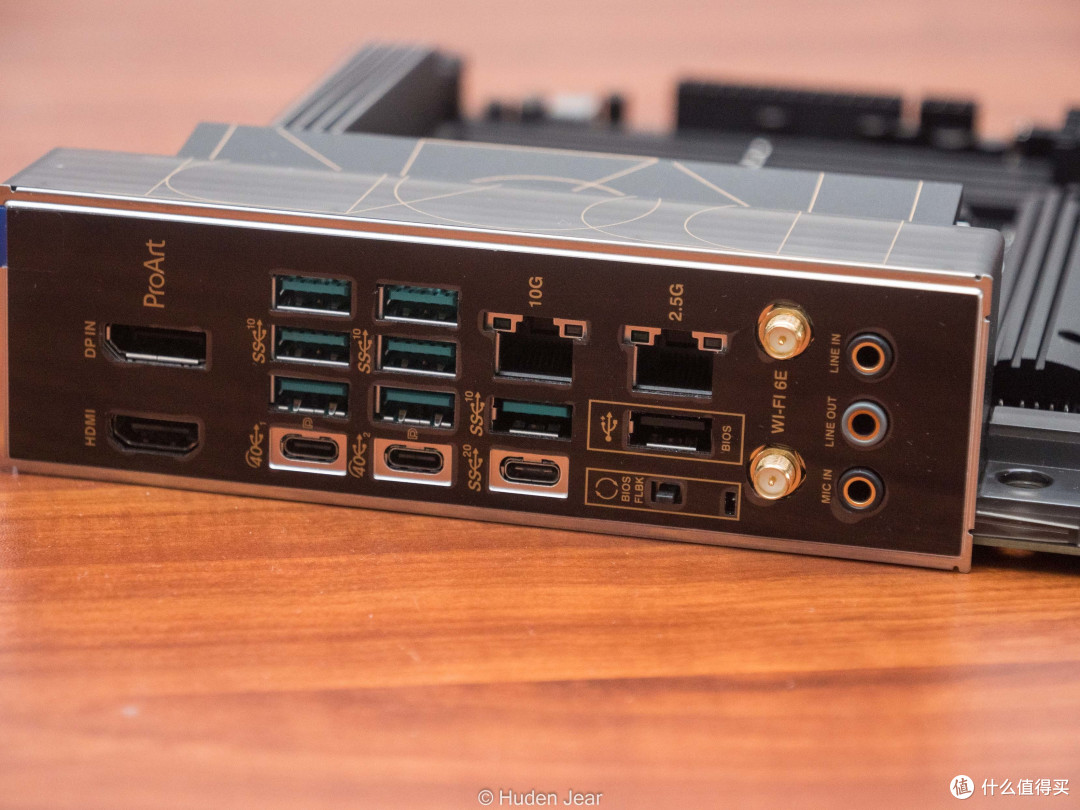

声卡部分并没有使用以前的金属外壳进行屏蔽，而且声卡芯片进行了升级，从而满足创作过程中的声源需求。主板背后的IO非常丰富，除了7个USB-A 10G接口之外（还有一个bios flashback用的2.0接口），还有3个Type-C接口，其中两个支持40Gbps，而且能转DP连显示器。双有线网卡10G+2.5G，并且有一个RZ616的WIFI6E无线网卡，两个视频接口分别是HDMI和DP，不过这个DP是仅输入的

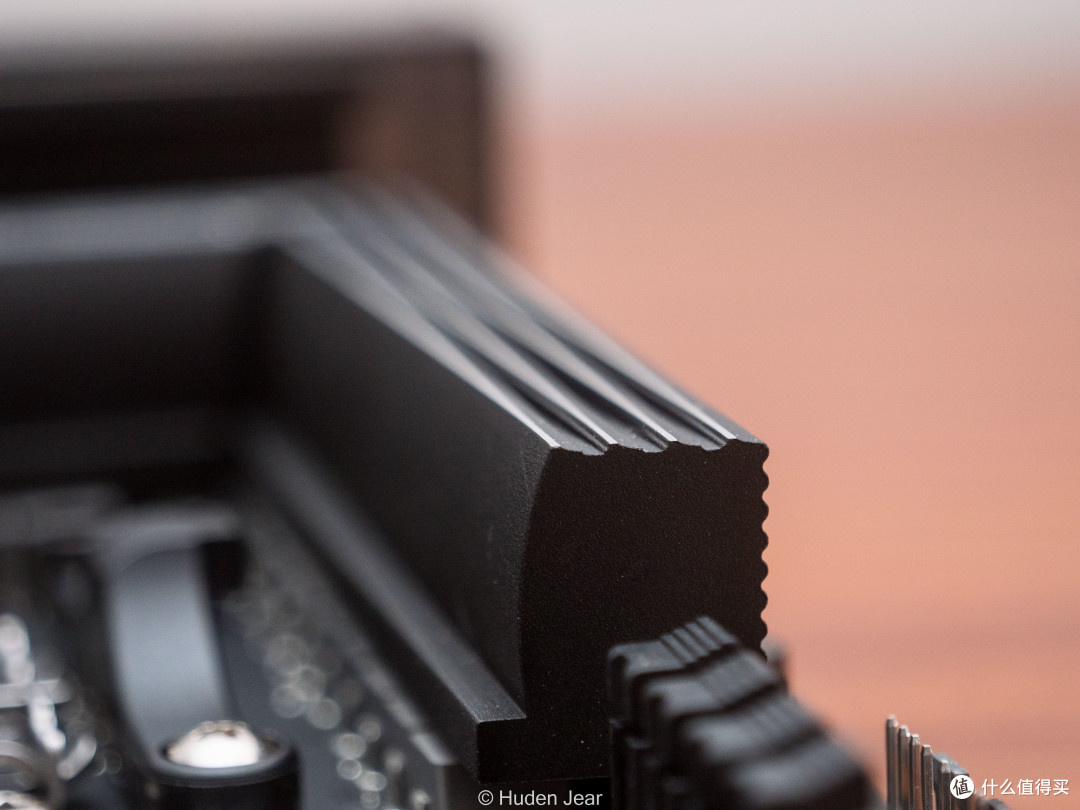

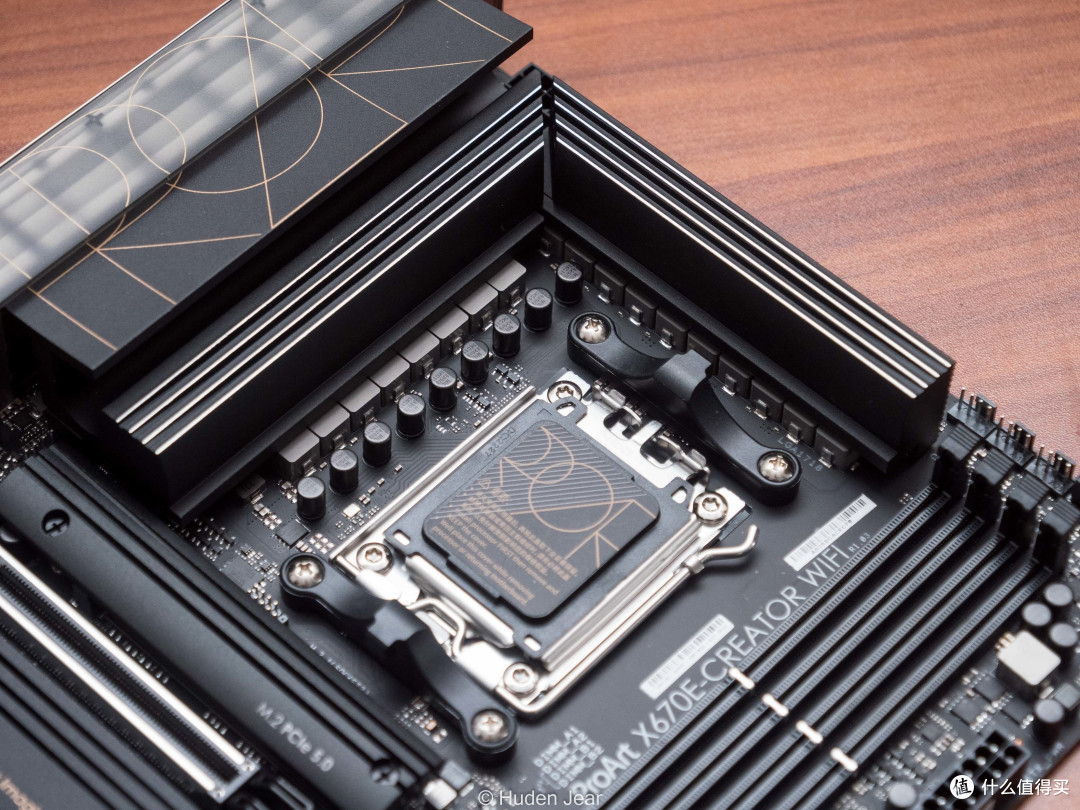

供电散热的体积非常大，在表面做了纹理以便加强对流换热，因为PA主板的定位也不是极限超频而是稳定，所以采用了热容总量更大的设计

拆解

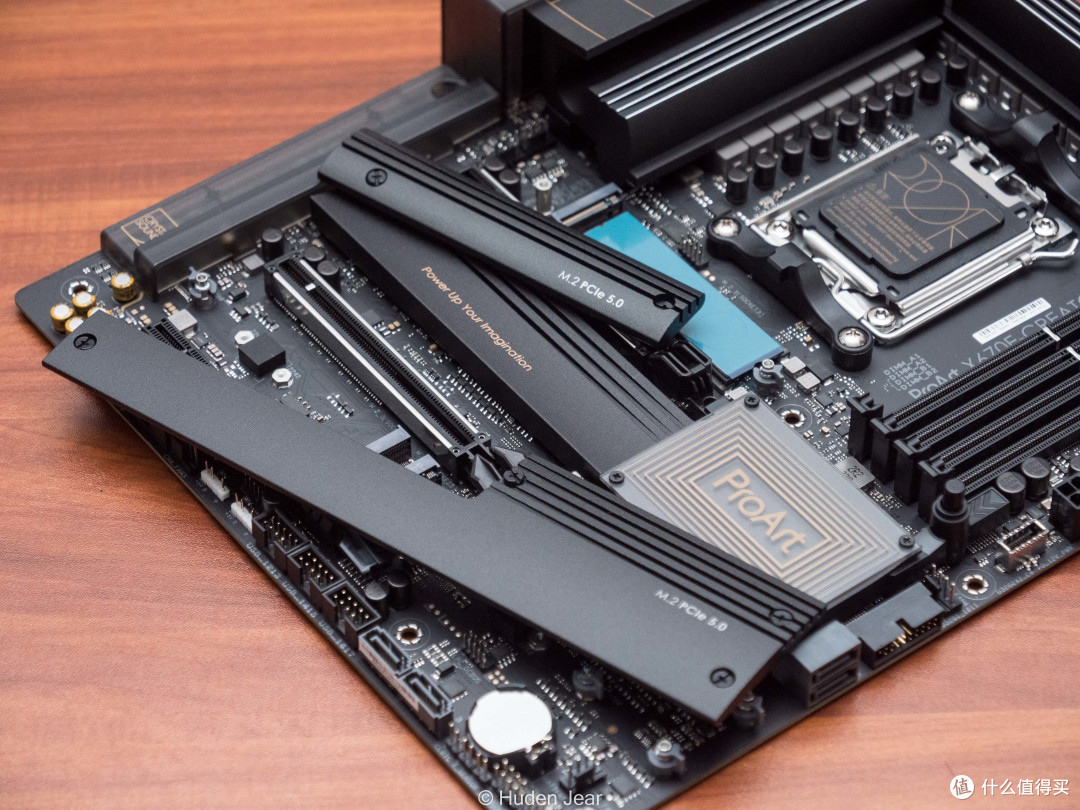

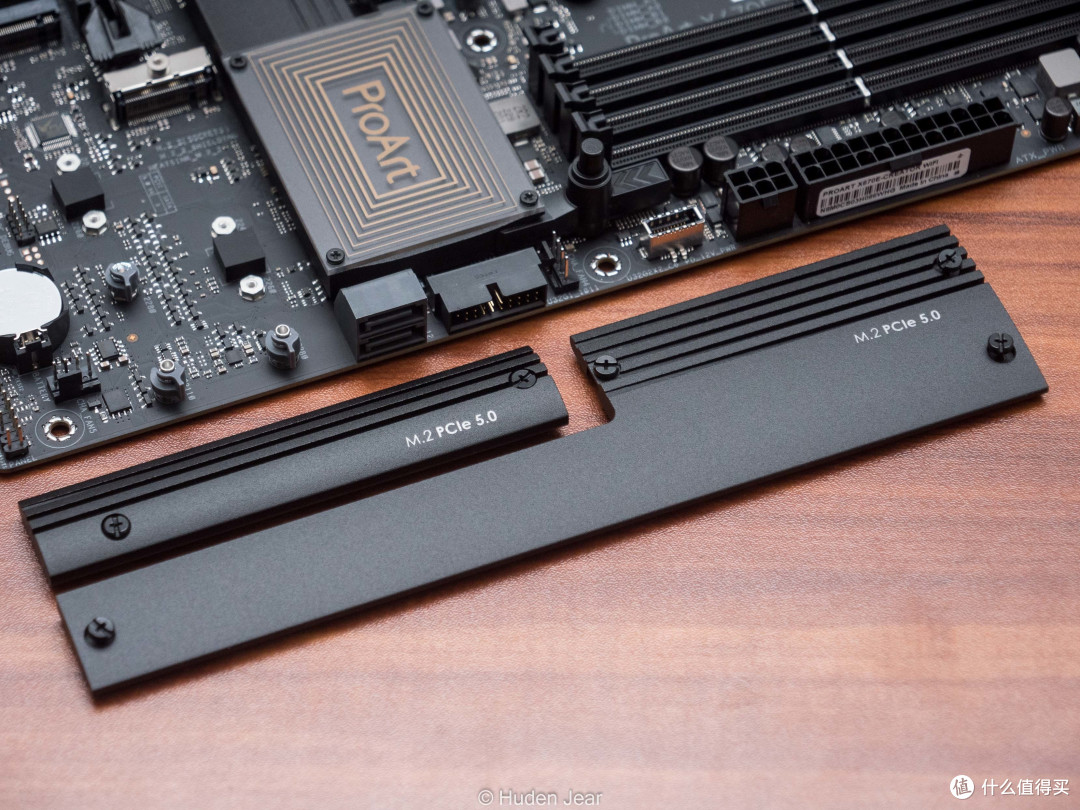

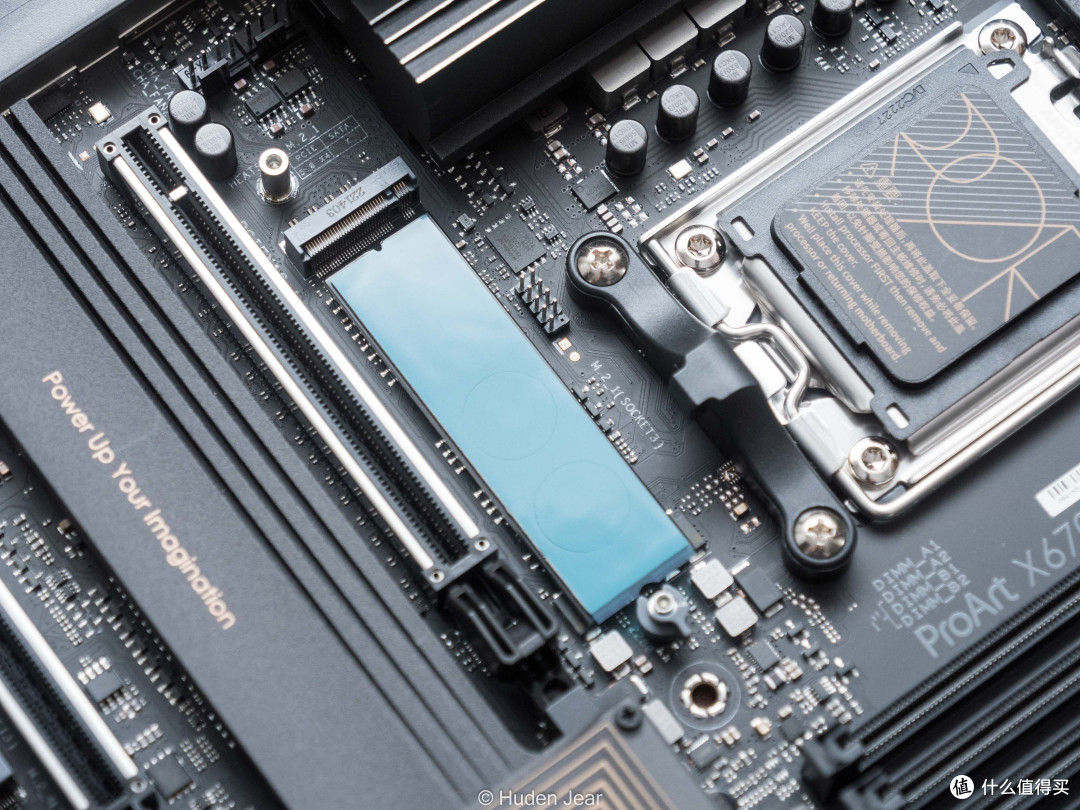

首先移除两个m.2马甲，上方的m.2直连CPU，下方三个则有芯片组提供，散热片的规模不小，但是没有和芯片组散热直接连接

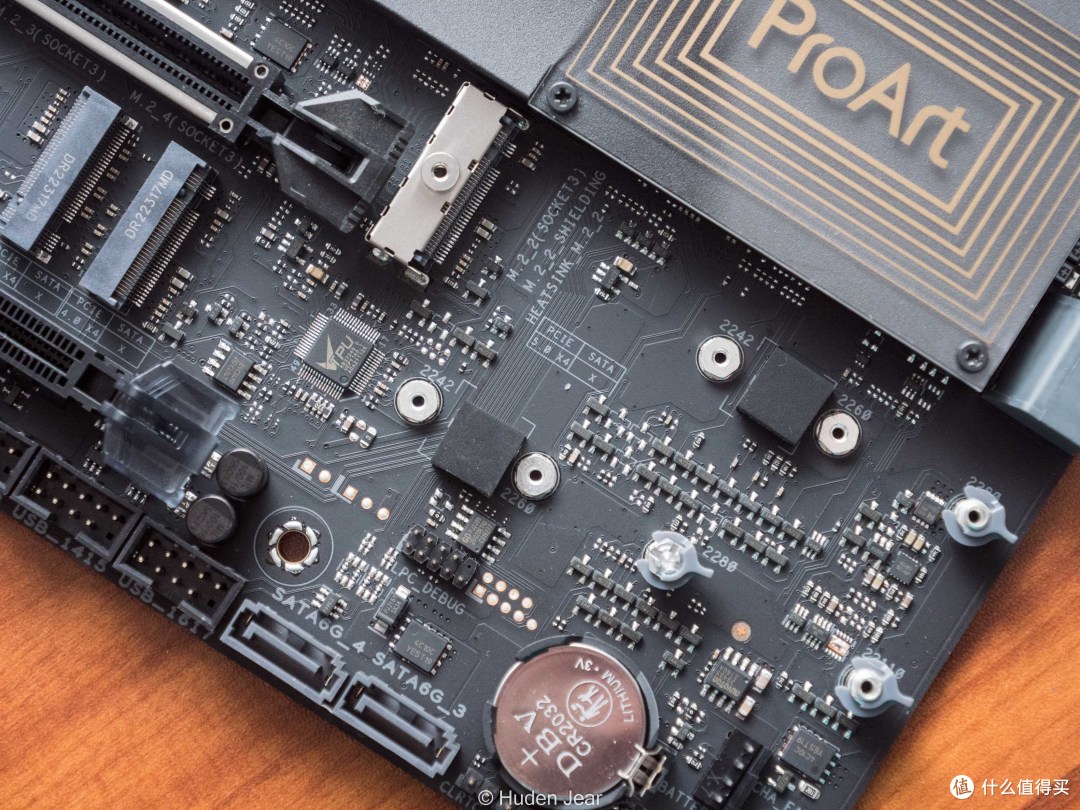

右下的pcie4.0 x4 m.2是支持22110的，其余为2280，目前的话PM9A3是可以买到的22110的企业级固态，量大管饱而且还有断电保护，是个不错的选择

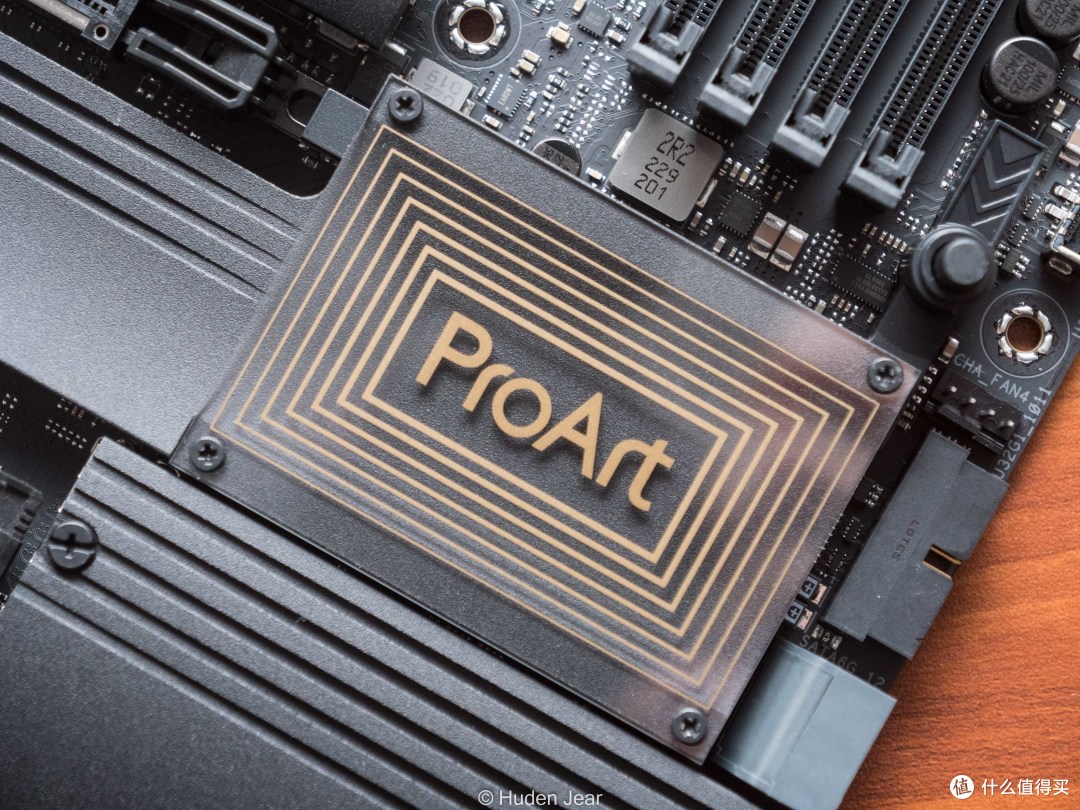

移除芯片组散热，两颗PCH分布在两端，降低散热压力

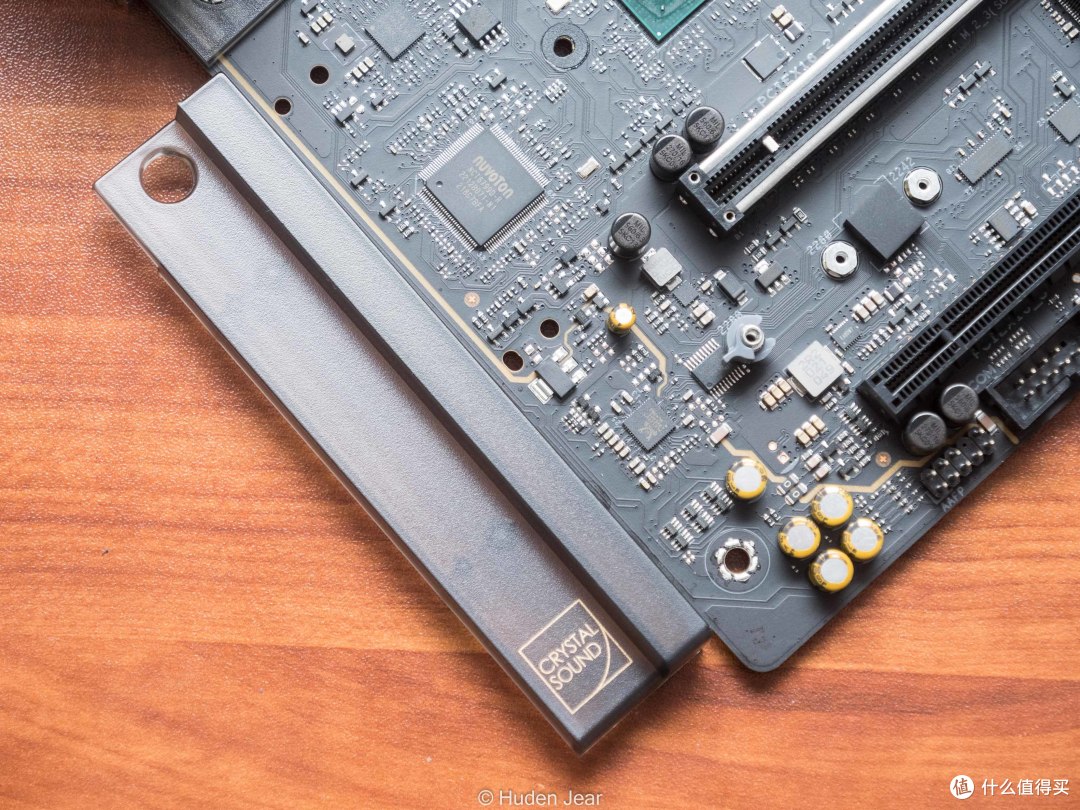

声卡附近的马甲

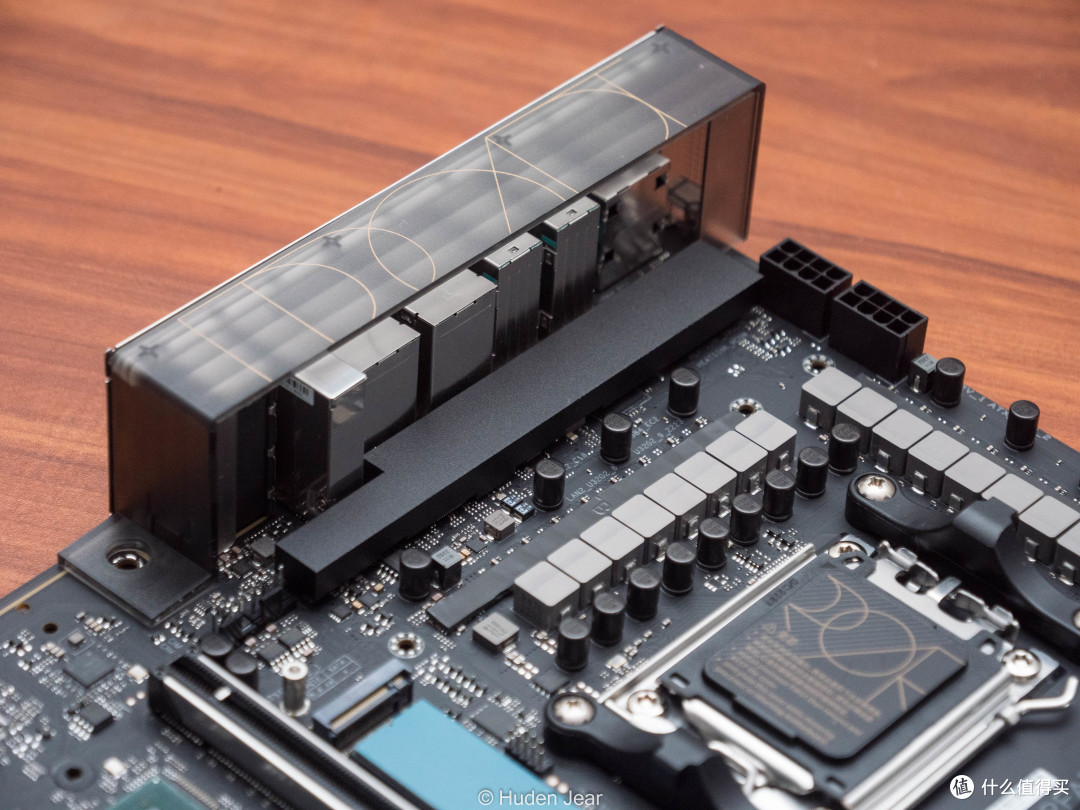

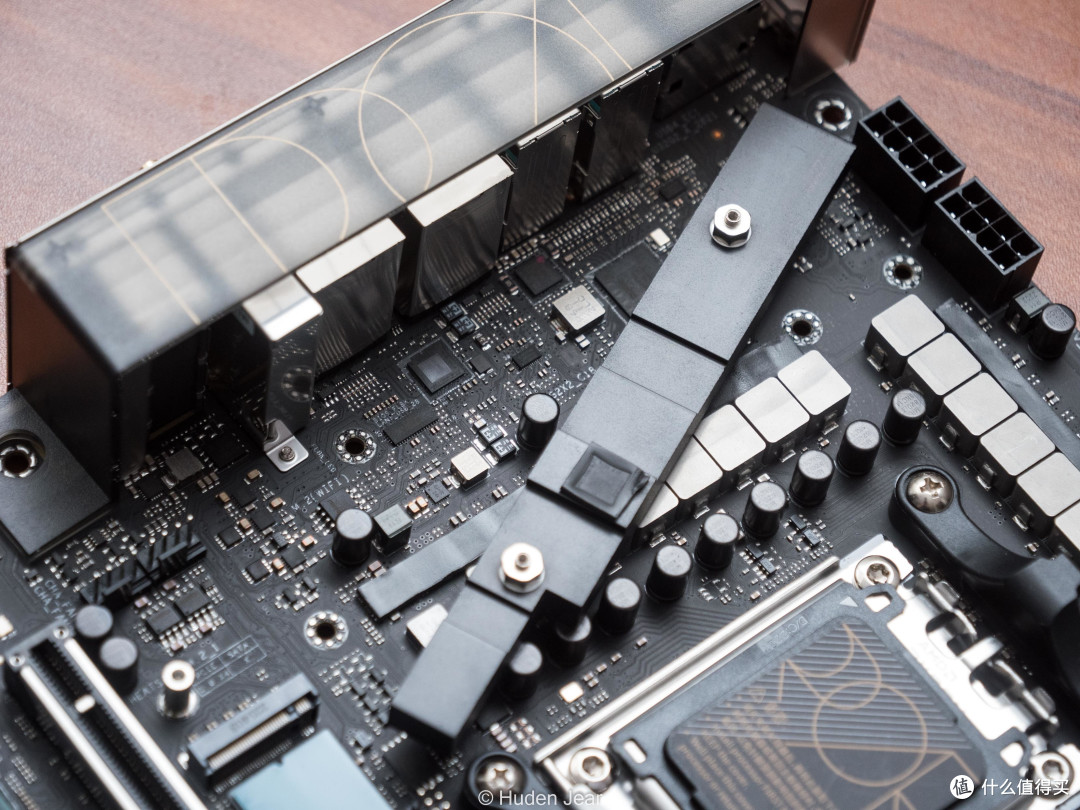

两个MOS散热马甲，在他们下面靠近IO的部分还有一个均热马甲，这个是为10G的网卡芯片专门设计的散热区

移除IO马甲和对应的挡板，主板的拆解基本就完成了

板载的DP接口使用德仪的HD3SS214提供，除了这个神奇的DP in only接口，它的功能应该还包括了实现背后两个USB4的DP输出切换，最高5.4Gbps的带宽

提供Type-C接口的Cypress芯片和intel的USB4控制器，两者一起构成了背后的Type-C 接口，这个配方和ROG的X670E主板很相似

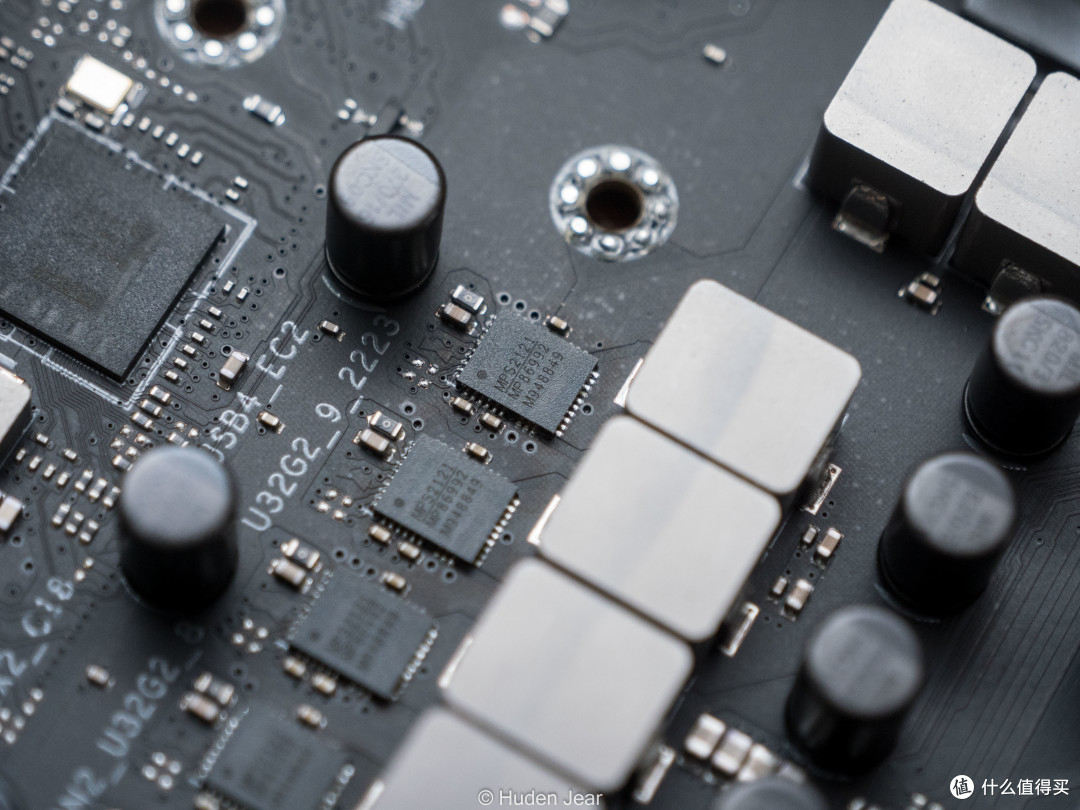

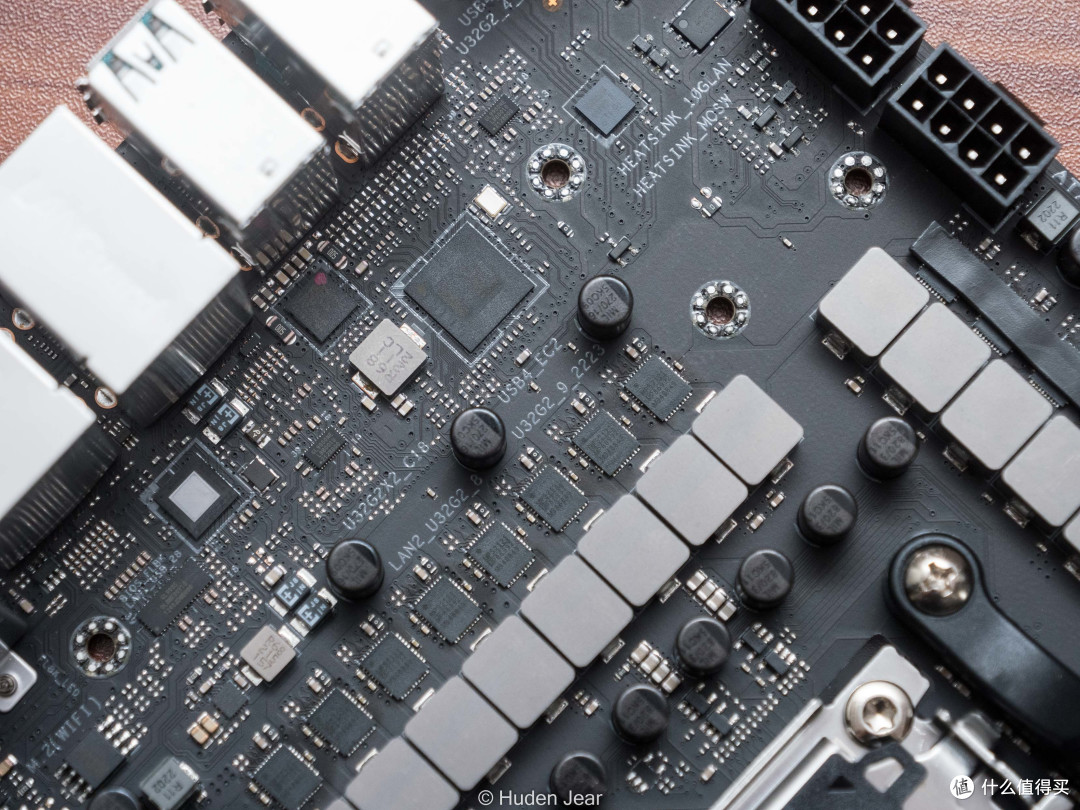

供电MOS为MPS2121，这个供电在Strix Z790上使用过，单相70A，供电配置称得上是不错

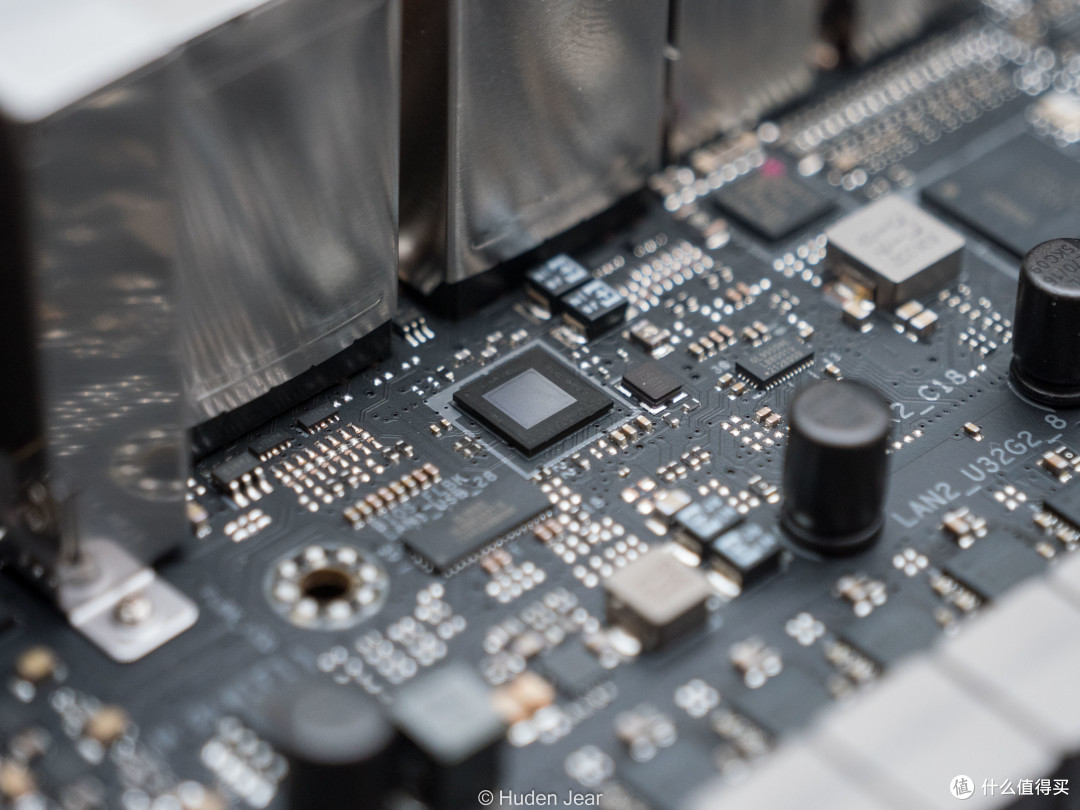

马牌 AQtion 10G网卡，专门用了一个散热片来给他均热，这个网卡主打低延迟+高带宽，单买PCIE版本的都得花个500多

涉及到Pcie5.0的位置都有winbond的芯片

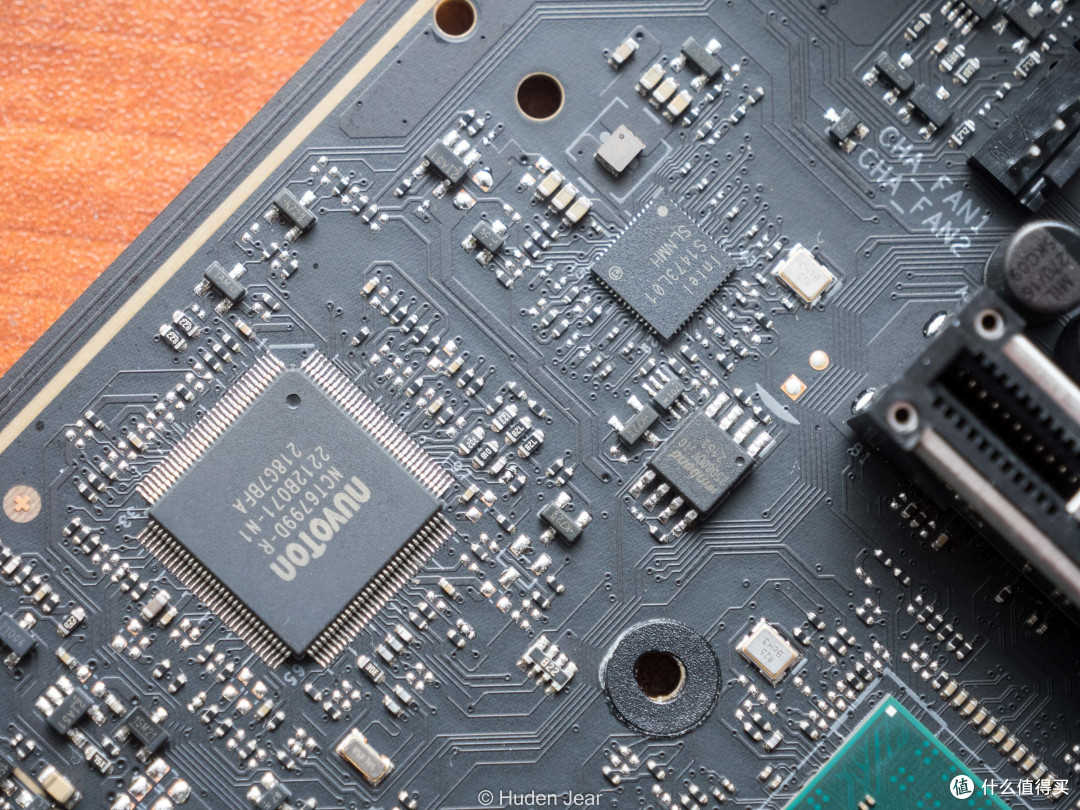

intel的2.5G网卡和提供基础监控的NUVOTON

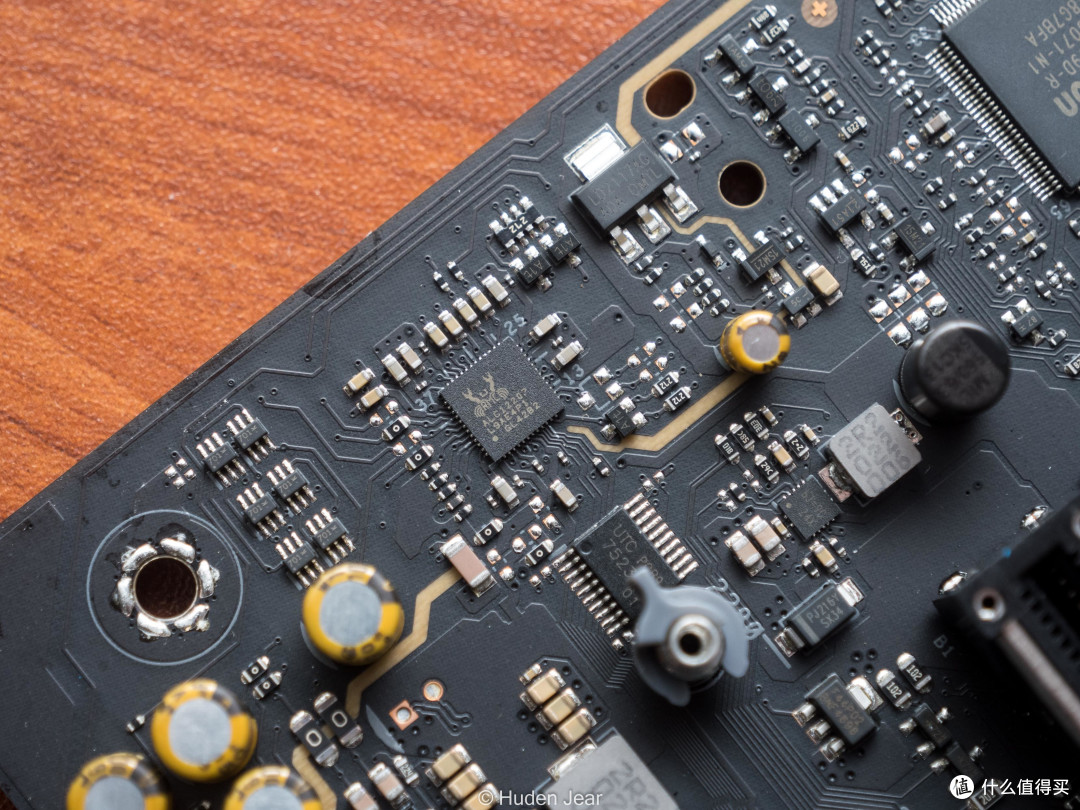

声卡芯片是ALC12207，非常不错的板载声卡

供电芯片在背后，使用的是ASP2206，ASUS定制

背面还有AM5的高强度背板和WIFI型号的标签，在PCIE槽附近有用于信号分配的芯片，用来实现第二槽的PCIE5.0x8带宽

总结

这块ProArt X670E-Creator WIFI能够提供关于创作的几乎一切功能，高带宽的PCIE和储存接口，还有前置1+后置3Type-C，2.5G+10G有线网卡这种强大的IO，且有相当完善稳定的供电方案，经过了7x24高温负载的测试。如果目标就是买一台电脑稳定用，当作创作平台或者工作站是非常合适的，但是如果是超频，那么应该需要考虑一下给供电MOS加一个主动散热，因为这块主板的供电散热规模并不如顶级ROG那么大

主板上是没有灯光的，不过还是提供了2+2的RGB和ARGB2.0接口，保证了这块主板在装机的时候有一定的定制性。可惜的是，PA系列并没有对应的散热器和显卡系列，散热器倒是可以选无光的猫，显卡只有3家的公版才有比较匹配的气质，如果接下来有PA显卡和其他配件就更好了

最后送上一张图，谢谢大家围观
