拆解报告：腾茂3500W新能源汽车交流充电枪

前言

新能源汽车的流行，与其低碳环保，节能安静的优势是离不开的。就如同汽油车需要使用加油枪加油一样，新能源汽车使用充电枪为车子充电，补充电能。汽车属于大件商品，充电枪的质量及保护功能，对新能源汽车非常重要，为此，充电头网先后拆解了数款各个品牌的充电枪产品。

近期东莞市滕茂电子有限公司推出了3500W和7000W的交流充电枪，其中3500W充电枪具备8A/10A/13A/16A四档电流输出，可在充电枪上设置，满足不同车辆和插座承载能力，确保充电安全稳定进行。下面充电头网就对这款充电枪进行拆解，看看内部是如何设计。

腾茂3500W交流充电枪外观

充电枪一览，也是常见的充电枪头、控制盒以及线缆三部分，下面我们来详细了解。

采用的是三脚插头，规格为16A 250V~，通过了CCC认证。

线缆的规格为3x2.5mm² + 1x0.75mm²。

实测线缆的直径为11.6mm。

通过对折测量得充电枪的总长度将近6米。

控制盒端部设有胶圈保护线缆。

控制盒跑道造型设计，正背面外壳亮面处理，侧身外壳磨砂。

控制盒正面设有显示屏、指示灯环以及触控区域标识。

接通电源，显示屏最先显示“welcome”欢迎界面。

接着会显示充电电压、电流、功率、时长、充电量、温度等（未进行充电，可见此时部分参数都是0），让用户一目了然。指示灯亮绿光表示充电枪进入就绪状态，随时可以使用。

通过触控可以切换输入额定电流值，除16A外，还有8A/10A/13A三个档位。

8A电流档位一览。

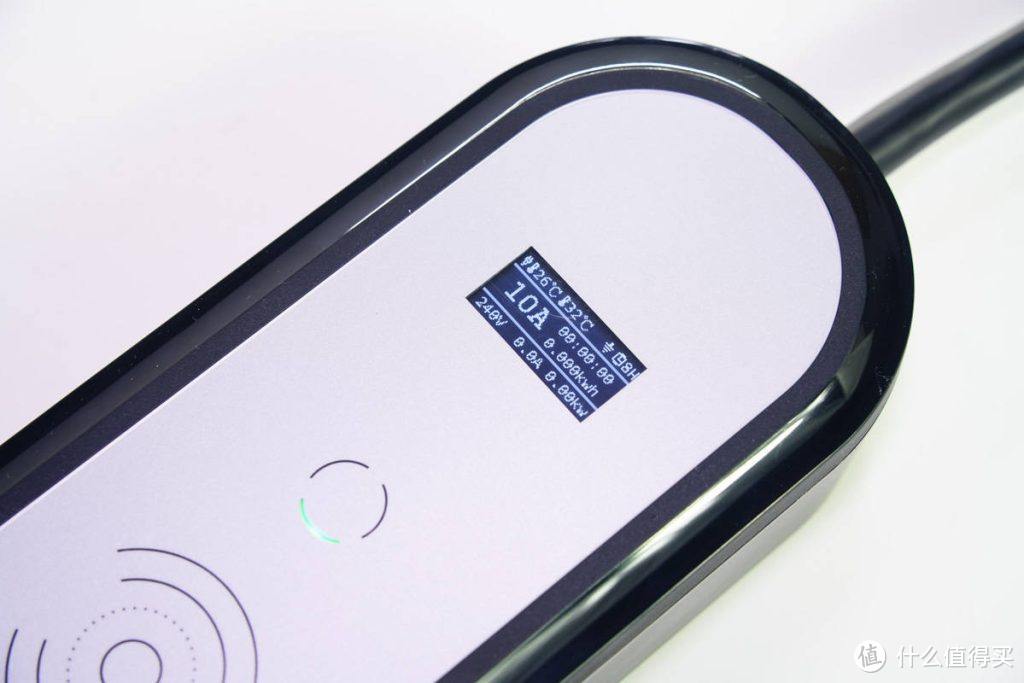

10A电流档位一览。

13A电流档位一览。

盒子背面印有指示灯对应状态以及产品参数信息：

产品型号：TM-C016A230VM2L5P1

输入/输出电压：AC 110V/230V±10%

输入/输出电流：8A/10A/13A/16A 50/60Hz

输出功率：≤3.5KW

工作模式：即插即充

防护等级：IP67（仅控制盒）

工作温度：-20℃~+50℃

制造商：东莞市腾茂电子有限公司

绿灯常亮表示就绪；红绿蓝（呼吸灯）表示充电中，全亮表示触控指示；蓝灯常亮表示预约定时中；红灯常亮表示故障。

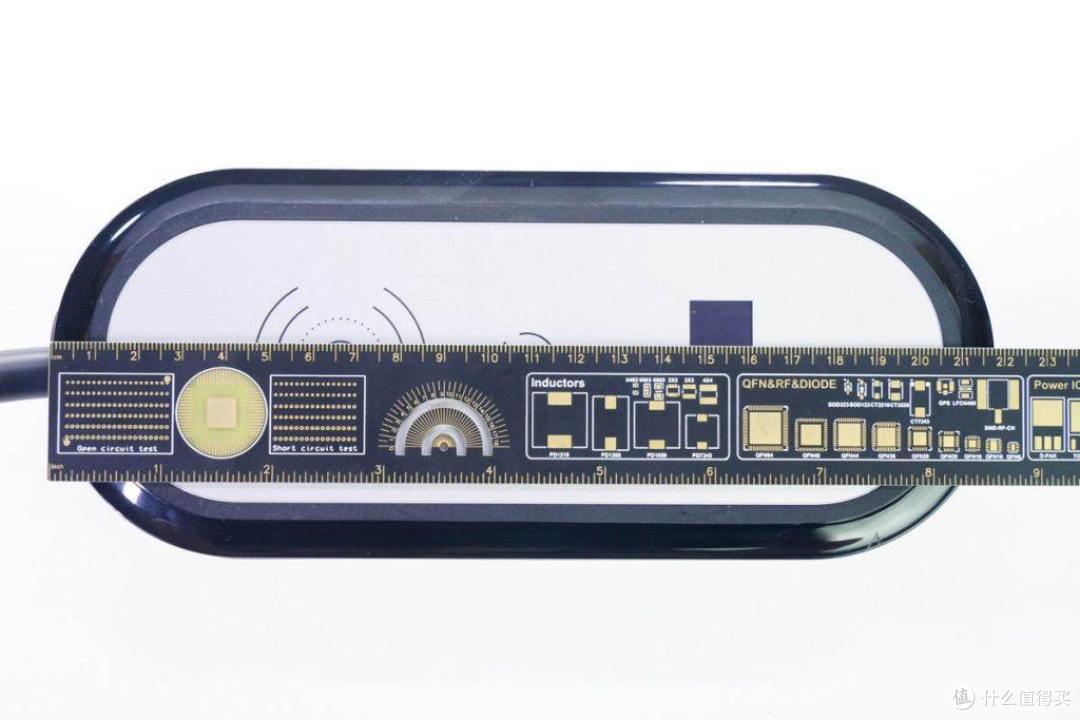

测得控制盒长度约为22cm。

宽度约为9cm。

厚度约为5cm。

充电枪头与线缆连接处也做了保护设计。

充电枪头采用尼龙+玻璃纤维材质外壳，表面磨砂处理，流线型机身持握手感好。

机身一侧设有Goldconn logo。

另一侧可以看到多个螺丝孔。

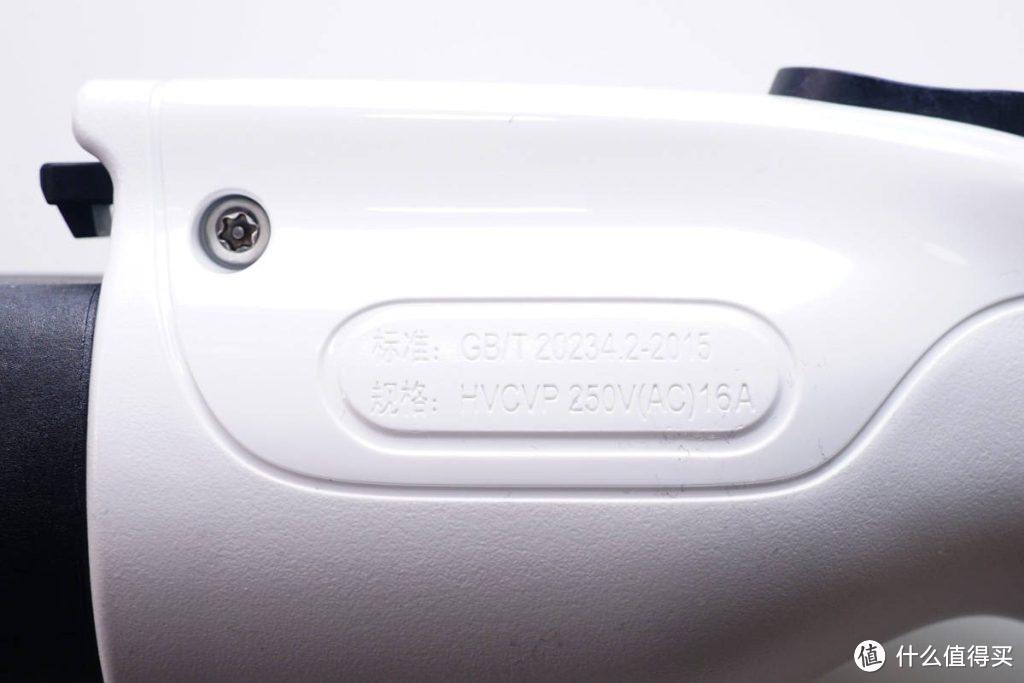

采用的是防拆螺丝固定封装，这一侧还有充电器的标准以及规格信息。

顶部脱扣按板特写，设有凸齿方便使用。

固定卡扣特写。

充电枪头端部特写，规格为新国标7孔交流电枪头，充电针采用H62镀银工艺，更好地传递电力，防护等级达到IP65，无惧雨水泼溅与灰尘侵袭，符合国家多重防护安全标准。

充电枪头持握场景一览。

值得一提的是，腾茂交流充电器枪头还有美规和欧规可选，已通过相应的认证要求，满足不可客户选购需求，上图为美规枪头特写。

欧规充电枪头特写。

腾茂3500W交流充电枪拆解

对滕茂这款3500W充电枪外观及功能有了基本了解后，下面继续对其进行拆解，看看产品用料如何。

首先拆开充电枪外壳，外壳采用螺丝固定。

控制盒输出的线束直接连接到充电枪枪头。

连接导线使用扎带固定。

线缆采用金属片压紧固定。

微动开关，用于检测充电枪是否插入到位，并检测拔枪动作。

撕开控制盒背面的说明贴纸，贴纸下面隐藏着控制盒的固定螺丝。

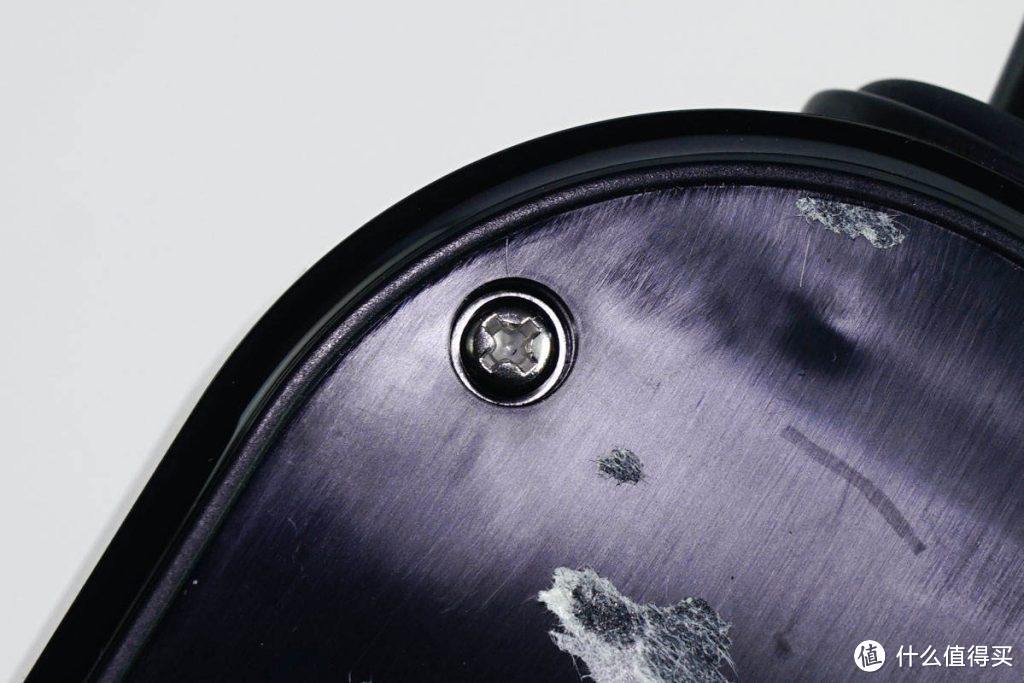

固定螺丝特写。

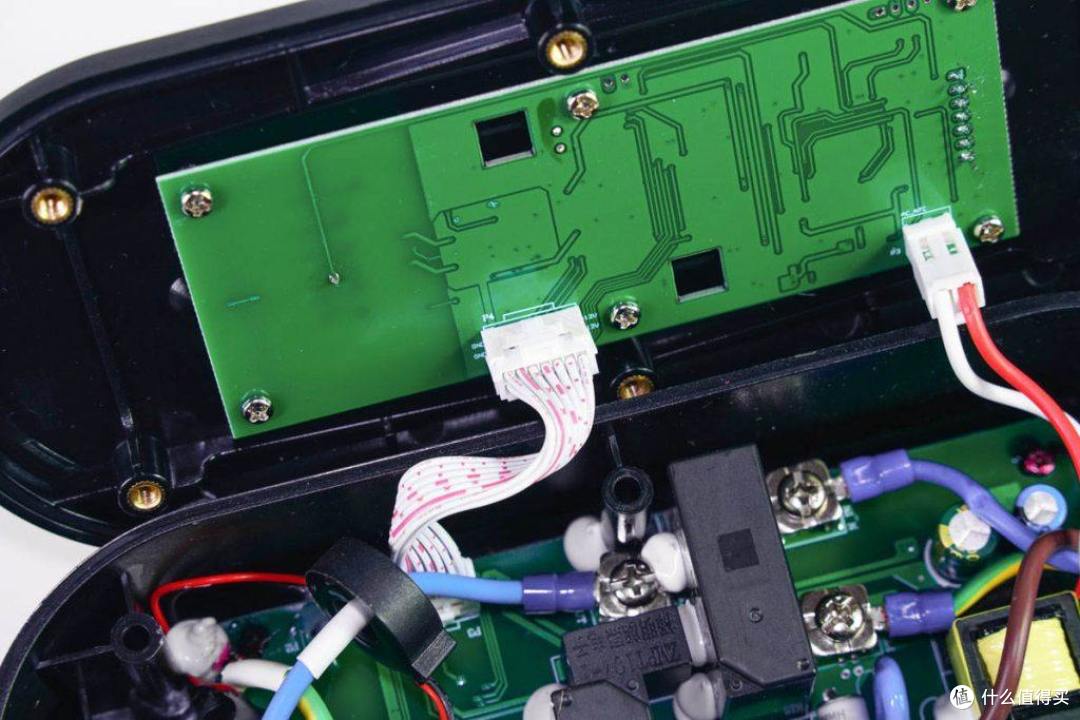

拧开充电枪控制盒的固定螺丝，控制盒内部上下盖各固定一块PCB板，螺丝固定处采用铜螺母，不易断裂，更加可靠。

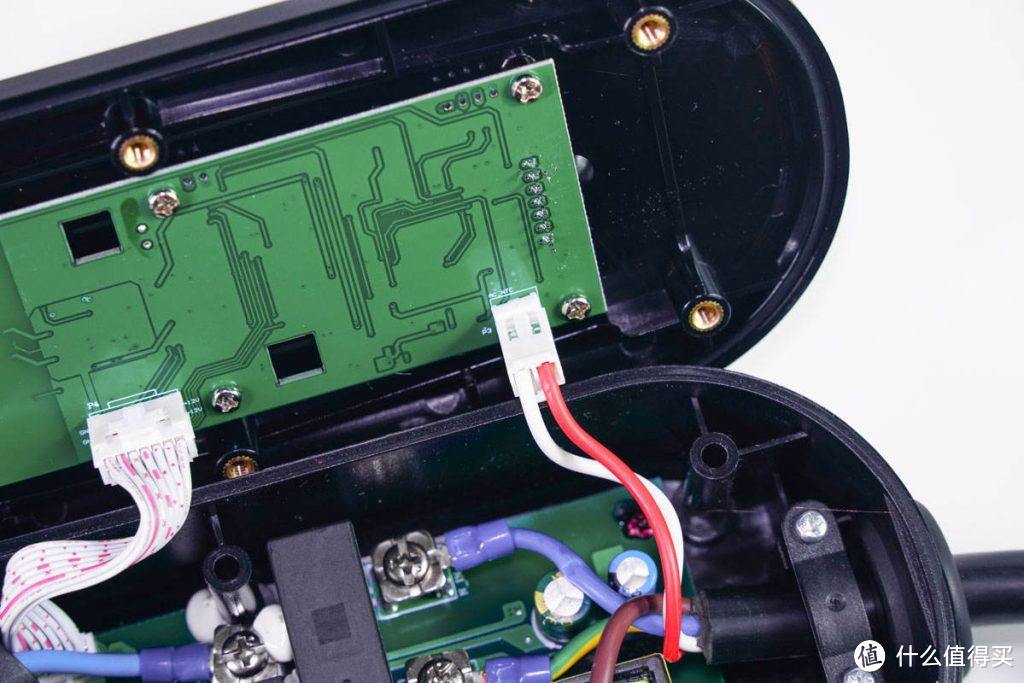

两块PCB板之间通过排线连接。

连接输入端插头内部热敏电阻的连接器。插头内置热敏电阻检测温度，控制盒检测温度过高时会减小充电电流或停止充电，确保安全。

首先拆下显示屏的小板。

外壳内部开窗，指示灯和触摸按键开孔。

下面开始拆解充电枪控制盒内部的控制板。

输入端导线采用塑料压板固定。

输出侧导线同样采用塑料压板固定。

控制盒内火线固定端子特写，导线固定冷压端子，下方是控制盒内部供电电路的输入保险丝。

零线和地线冷压端子特写，使用螺丝固定。

输出导线端子，地线，CP和火线接线柱。

零线的接线柱单独固定。

PCB固定螺丝涂胶固定，防止松脱。

拆出充电枪控制盒内部的控制板。

输出线套有线号套管，和不同颜色共同用来区分导线。

首先先来看控制盒内部的显示板，左侧为OLED屏幕，中间是三颗LED指示灯，右侧是NFC线圈和触摸弹簧。

电路板背面是两个插座，较大的用来连接控制板，读取充电状态信息和充电控制，右侧较小的连接器用于插头的温度检测。

OLED屏幕特写，焊接在小板上再焊接到控制板上。屏幕下面有一颗单片机用于充电枪整机控制。

屏幕下面是一颗无标单片机和一颗电压比较器。

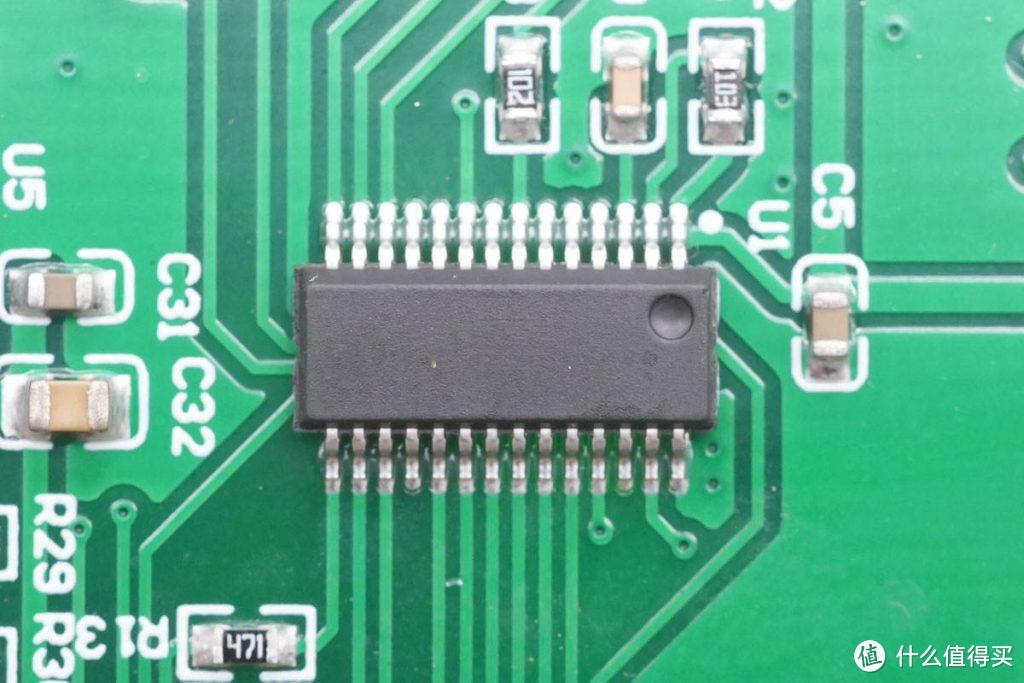

无标单片机特写，用于保护信号采集和屏幕驱动控制。

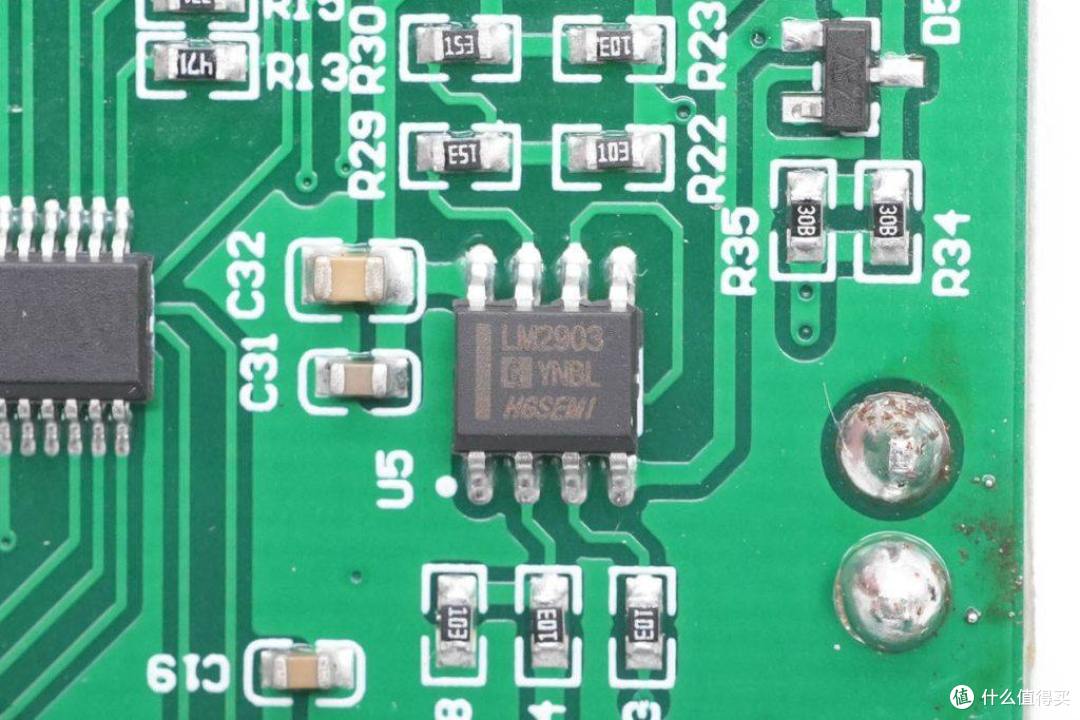

LM2903双路电压比较器，来自华冠半导体。

时钟芯片上面是时钟晶振。

DS1302时钟芯片，来自华冠半导体，用于时钟信号输出。

CJ358双运放来自长晶科技，用于保护检测功能。

RC522 RFID通信芯片，用于NFC功能连接。

RC522外置27.120MHz无源时钟晶振。

检测触摸操作的弹簧，底部焊接到PCB上。

下面是充电枪控制盒内部的控制板，控制板焊接两个电流互感器，用于充电电流检测和漏电保护功能。

控制板正面一览，其中火线与零线连接端子均紧贴继电器放置，缩短PCB走线长度，降低发热。右侧是控制板的辅助电源部分。

控制板背面可以看到端子与继电器的焊点，和辅助电源的控制芯片。

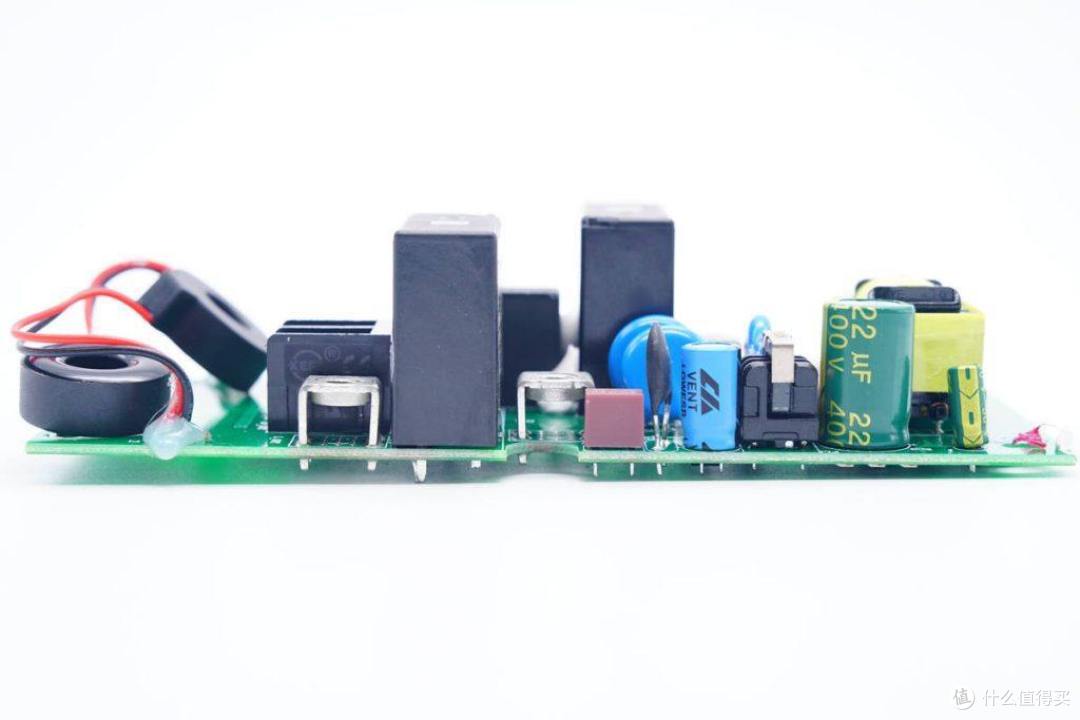

控制板侧面是辅助电源的初级器件，下面我们就从交流输入开始介绍器件。

输入端延时保险丝来自华德电子，规格为3.15A 250V。

NTC浪涌电阻规格为1.5D-11M，用于抑制上电浪涌电流。

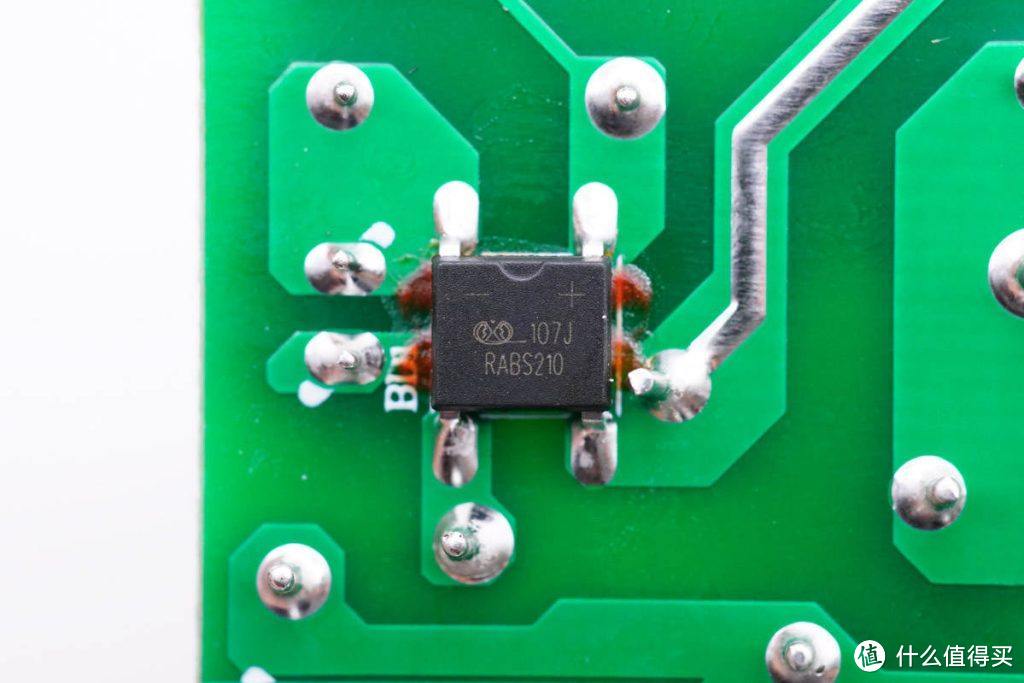

输入端整流桥型号为RABS210。

一颗高压滤波电容规格为10μF 400V。

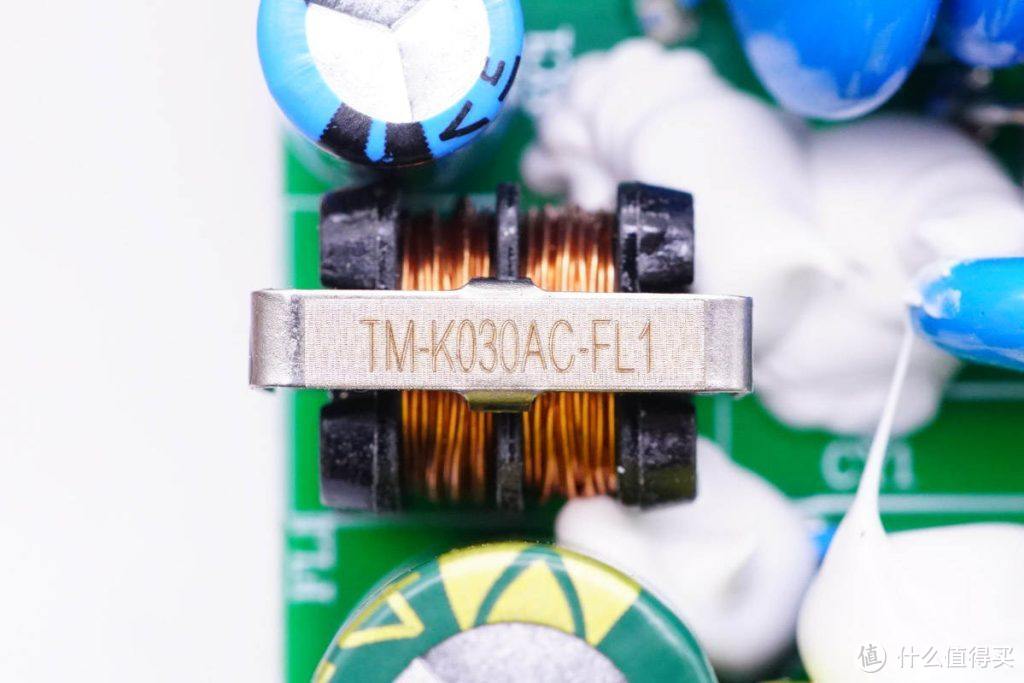

共模电感，采用骨架设计，磁芯采用不锈钢片夹持固定。

电源变压器部分侧面特写。

另一颗高压滤波电容规格为22μF 400V。

控制板辅助电源芯片来自晶丰明源，型号BP8706B，是一颗内置开关管的开关电源芯片，用于开关电源降压输出。

电源芯片供电电容规格为6.8μF 50V。

开关变压器特写。

用于输出电压反馈的EL357N光耦。

电路板背面两颗肖特基整流管特写，型号均为SS510L，5A 100V。

输出两颗滤波电容分别为330μF 35V和1000μF 16V。

用于输出稳压的三端稳压芯片，来自长晶科技，型号79L12，用于-12V稳压输出。

接下来是交流输入部分以及电压电流采集部分。

交流输入使用气体放电管配合压敏电阻进行过压保护。

压敏电阻规格为14D-561K，用于过压保护功能。

另外两颗压敏电阻型号与规格相同。

两颗继电器来自宏发，型号为HFE10-1，线圈电压为12V，为双线圈磁保持型，独立的线圈控制继电器动作和复归，无需持续通电保持动作，节能的同时减小充电枪控制盒的发热，触点最大持续工作电流为50A。

另一颗继电器为同型号，继电器前方是采集交流电压的电压互感器。

ZMPT107-1电流型电压互感器，用于采集输入交流电压送至保护芯片，来自择明朗熙电子。

输出端为导线连接端子，两路电流互感器。

导线连接端子，使用螺丝固定。

两颗电流互感器，分别用来采集充电电流和零序电流，进行过流保护和漏电保护。

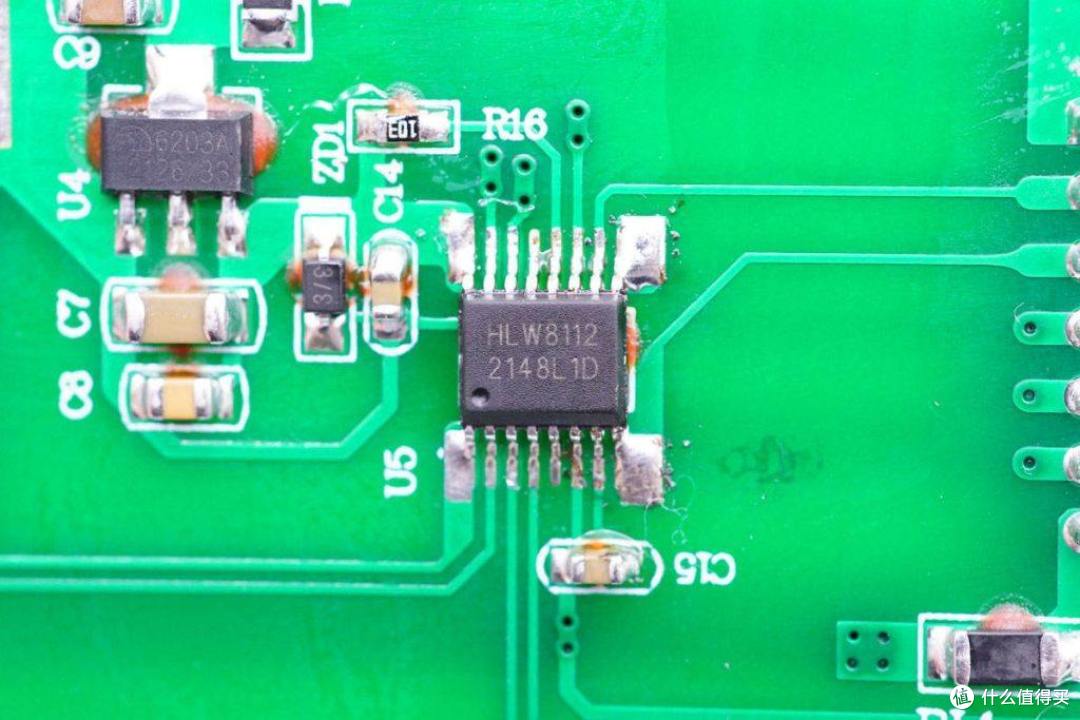

互感器采集的电流信号，送入电量计量芯片。计量芯片采用合力为 HLW8112，芯片内置高精度ADC，用于互感器电流信号和交流电压采集。

为HLW8112供电的稳压IC，来自微盟，型号ME6203A，输出电压3.3V。

丝印P8BC的稳压管用于输入端浪涌电流保护。

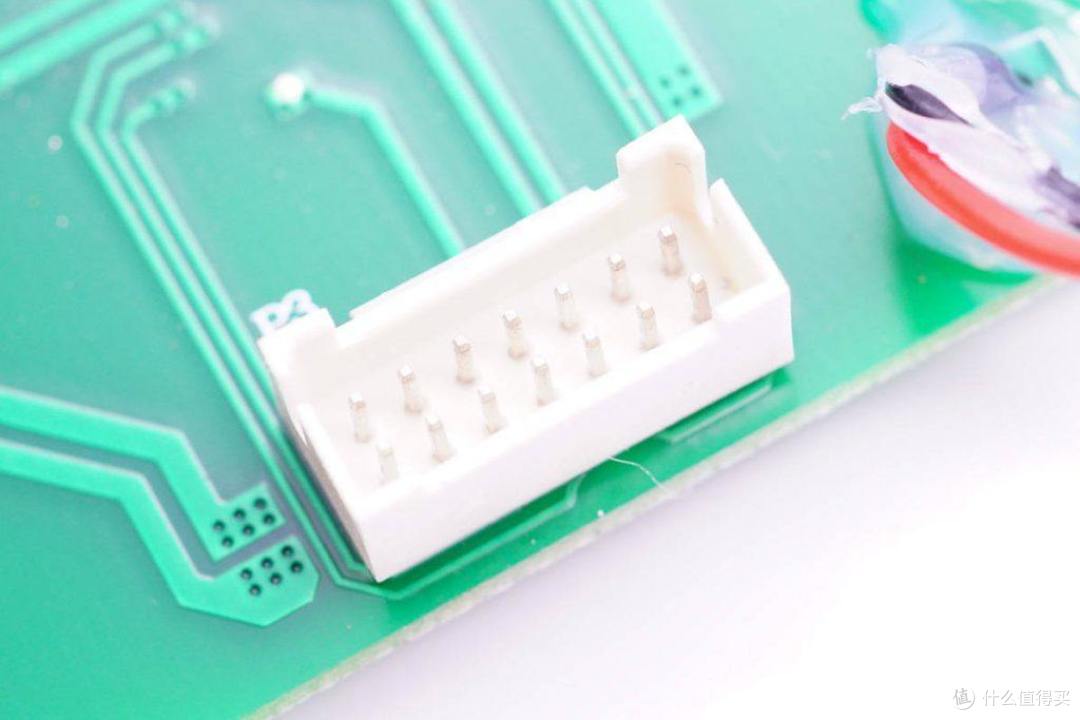

连接到显示板的连接器特写。

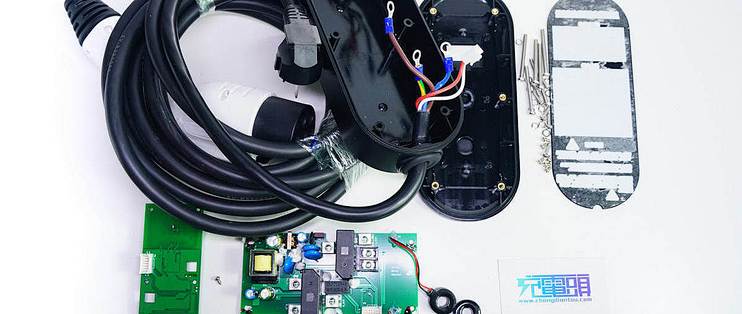

全部拆解完毕，来张全家福。

充电头网拆解总结

对于新能源汽车安全充电，交流输入的漏电，过压，欠压，过流保护等都是必不可少的。一款优秀的充电枪，需要同时满足以上保护功能，还要在充电过程中时刻监控相关参数，确保充电过程中的安全。滕茂电子推出的这款充电枪，就在集成全面保护功能的同时，通过屏幕和指示灯显示充电状态，直观了解使用情况。

充电头网通过拆解了解到，滕茂3500W充电枪输入端内置压敏电阻和气体放电管进行输入过压及雷击保护，内置电流互感器进行充电电流采集和零序电流检测，通过合力为HLW8112计量芯片进行采集并送至无标单片机进行显示。内置电源采用晶丰明源BP8706B电源芯片。

充电枪控制盒内置两颗宏发双线圈磁保持继电器，继电器在导通时线圈无需通电，消除了传统继电器长期吸合时线圈的发热，可降低充电枪控制盒的温度。控制盒内部功能由一颗单片机控制，进行屏幕显示驱动，保护功能控制和充电状态参数采集，总体方案集成度高，做工扎实可靠。
