内置亿纬软包电芯，荣耀亲选JOWAY 10000mAh超级快充移动电源拆解

前言

"荣耀亲选"是荣耀品牌推出的一种产品推荐计划，旨在为消费者提供经过荣耀精心挑选的高品质产品。此次充电头网获取到了一款荣耀亲选 JOWAY（乔威） 超级快充移动电源，这款移动电源延续了其一贯白色竖条纹的简洁设计风格，提供10000mAh的标称容量，配备1A1C的USB接口，其中USB-C口支持PD 20W的双向快充。

充电头网通过拆解发现，其内置一块EVE亿纬锂能10000mAh大容量软包电池，采用赛芯XB8989AF芯片进行电池保护。移动电源管理方案则来自智融科技，通过高集成度的多协议双向快充移动电源专用多合一芯片SW6201S进行充放管理。而内部保护措施也十分到位，下面来看产品详情。

荣耀亲选 JOWAY 超级快充移动电源开箱

按照惯例，先看一下这款充电宝的包装盒和产品外观。

荣耀亲选 JOWAY 超级快充移动电源的包装盒采用白色背景色，正面中央可见产品等比例实物图，左上方是产品名称，右下方印有产品标称容量“10000mAh”，并印有飞机标识可携带上飞机。

包装盒背面则印有产品的功能特点和主要参数。

功能特点特写，该产品支持多种主流协议，搭载的USB-C接口支持双向快充，USB-C和USB-A可同时为两台设备充电。

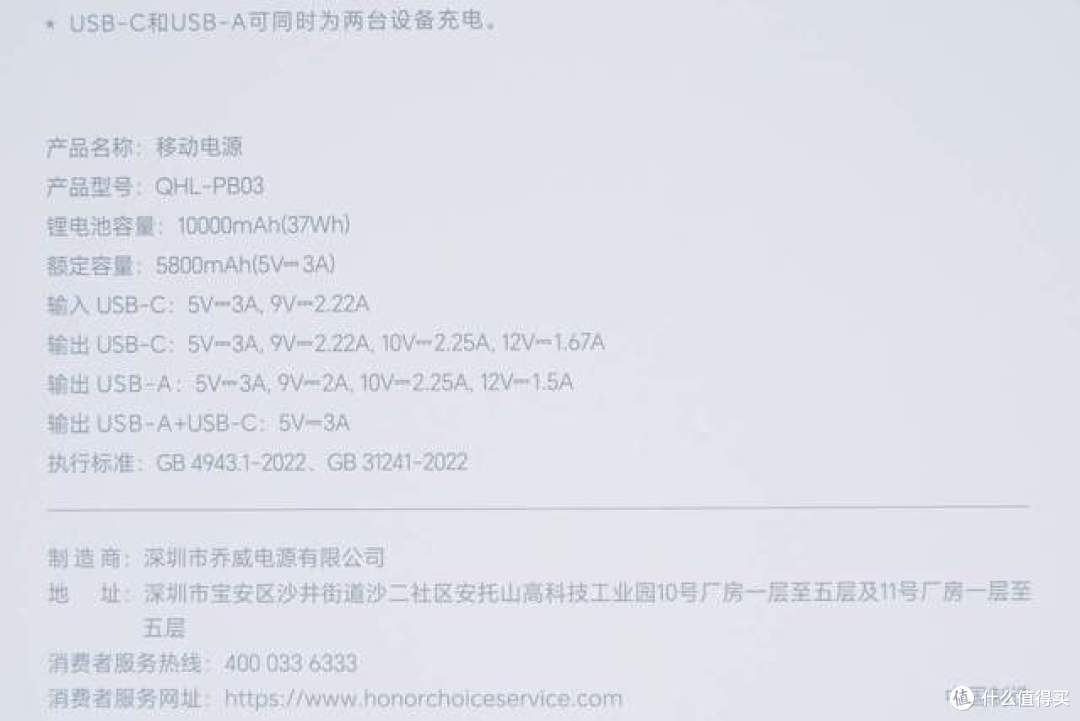

产品参数特写：

产品名称：移动电源

产品型号：QHLPB03

锂电池容量：10000mAh（37Wh）

额定容量：5800mAh（5V3A）

输入USB-C：5V3A、9V2.22A

输出 USB-C：5V3A、9V2.22A、10V2.25A、12V1.67A

输出 USB-A：5V3A、9V2A、10V2.25A、12V1.5A

输出 USB-A+USB-C：5V3A

包装内含移动电源、USB-C to USB-A充电线、说明书、保修卡等物件。

荣耀亲选 JOWAY 超级快充移动电源整体为白色块状设计，简洁且明朗。边缘弧线圆润，表面印刻条纹状凹槽。

表面条纹凹槽特写，增加摩擦，方便持握。

产品正面一览，底部可见镂刻的巨大“10”字，表示10000mAh的标称容量，

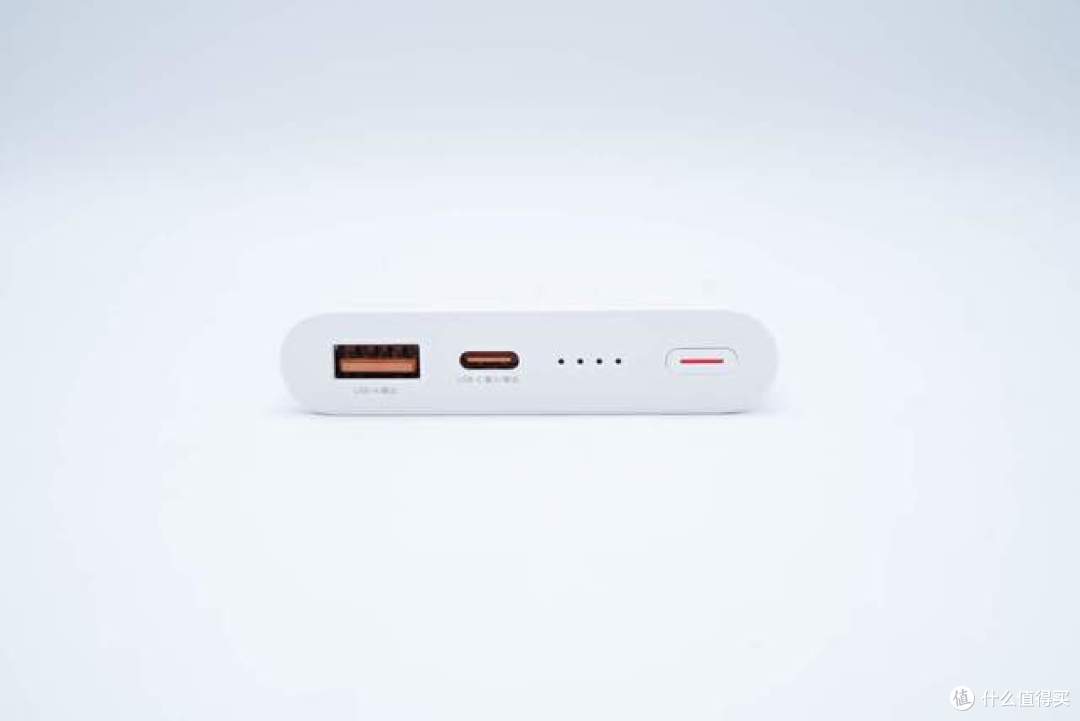

顶部从左至右可见USB-A和USB-C接口，电源指示灯和电源按钮。

电源指示灯工作特写，蓝色灯珠数量指示剩余电量。

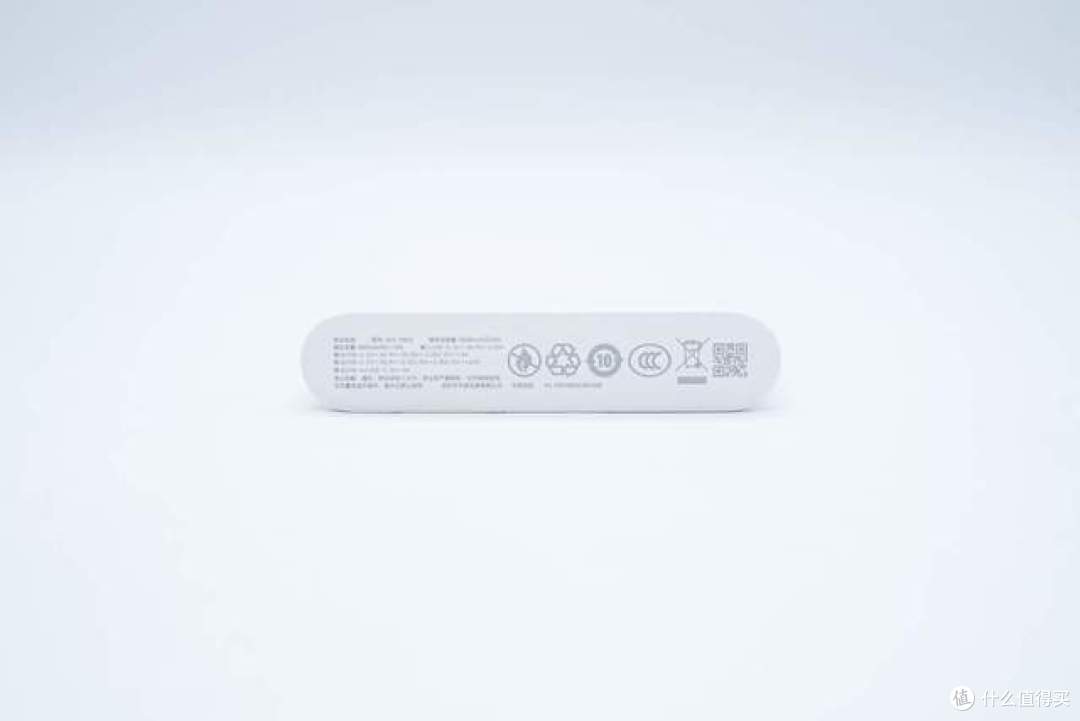

底部可见产品参数和安规、认证标识。

产品参数特写，前面已详细描述，此处不表。

C to A充电线外披白色PC阻燃材料，用松紧带扎紧。

端子特写，USB-A端子上有充电标识。

测得线材长度为27.4cm。

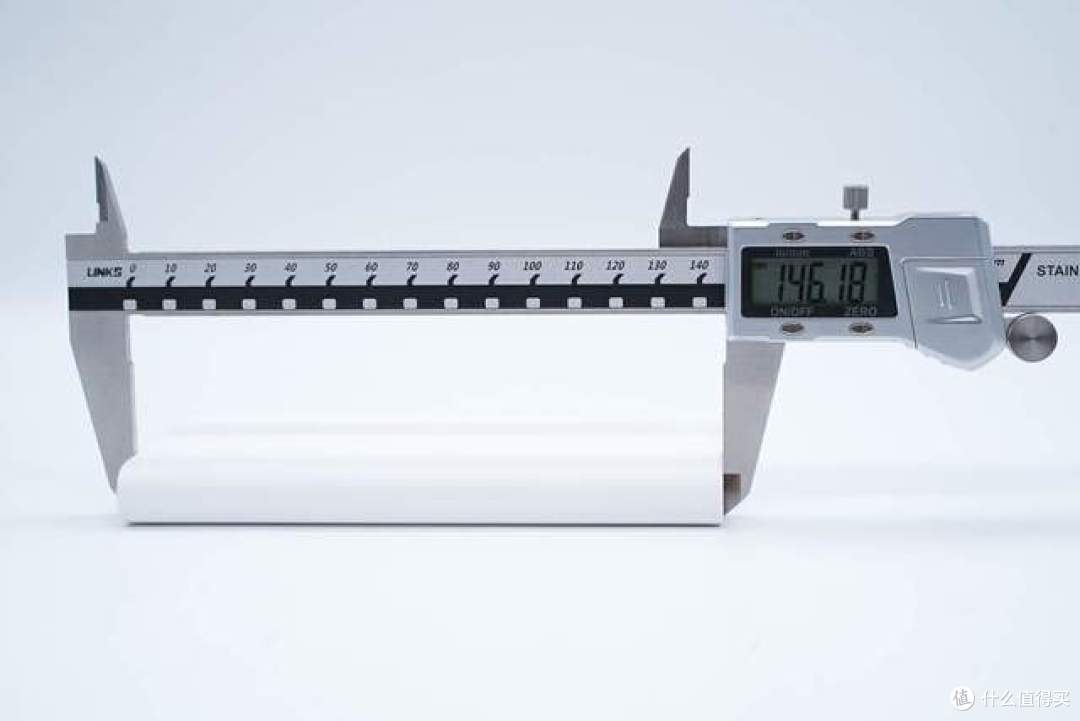

测得荣耀亲选 JOWAY 超级快充移动电源长度为146.18mm。

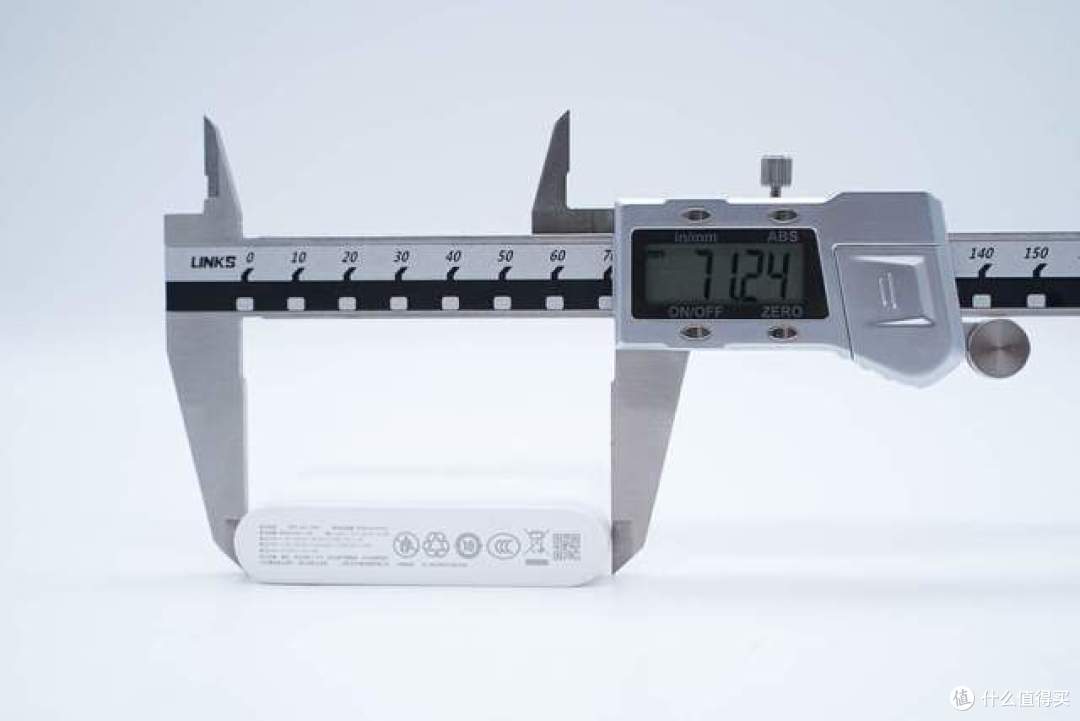

宽度为71.24mm。

厚度为15.30mm。

测得其重量为243.1g。

放到成年人掌中感受下大小。

使用POWER-Z KM003C测得USB-A口支持Apple 2.4A、QC3.0、AFC、FCP、SCP、DCP、SFCP、SAM等快充协议。

使用POWER-Z KM003C测得USB-C口支持QC3.0/4+、AFC、FCP、SCP、DCP、SFCP、SAM、PD 3.0、Apple 2.4A、PPS等快充协议。

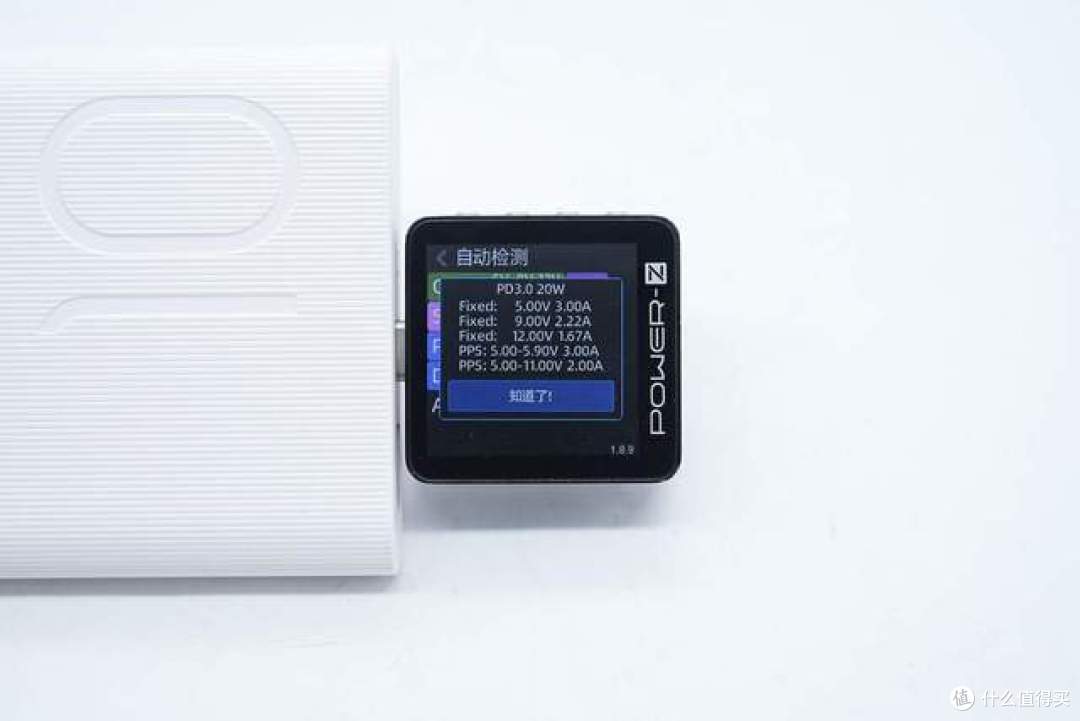

PDO报文方面，实测USB-C支持PD3.0 20W快充，及5V3A、9V2.22A、12V1.67A三组固定电压档位，以及5-5.9V/3A、5-11V/2A两组PPS电压档位。

荣耀亲选 JOWAY 超级快充移动电源拆解

接下来再来看产品内部用料和结构。

首先，沿着壳体缝隙将移动电源外壳拆开。

盖板内部粘贴石墨贴纸散热，电池组粘贴泡棉缓冲保护。

来看壳体内部结构。

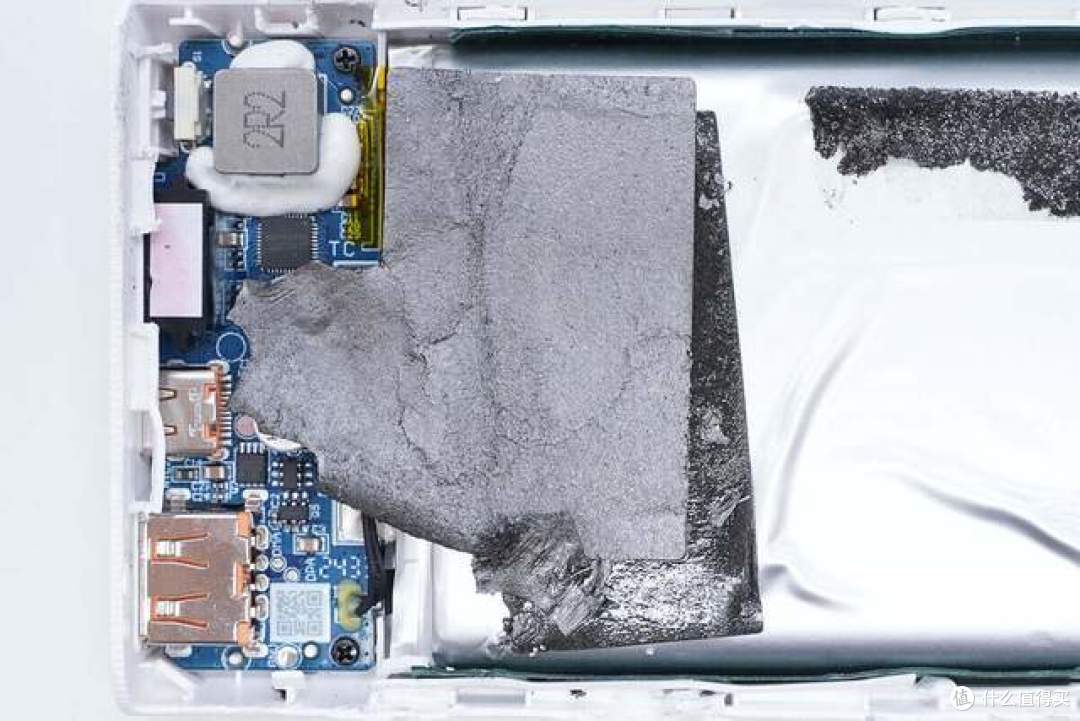

电池组与PCBA模块连接处及发热器件贴石墨贴纸加强散热。

撕掉石墨贴纸，PCBA模块一览。

用于固定PCBA模块的螺丝特写。

热敏电阻打胶固定，并粘贴高温胶带加固。

电池极耳与PCBA模块点焊连接。

接下来将PCBA和电池组从壳体中拆出。

另一半壳体内同样贴有石墨贴纸和缓冲泡棉。

石墨导热铜箔增强散热性能。

来看下PCBA和电池组模块。

电池接缝处粘贴白色泡棉缓冲。

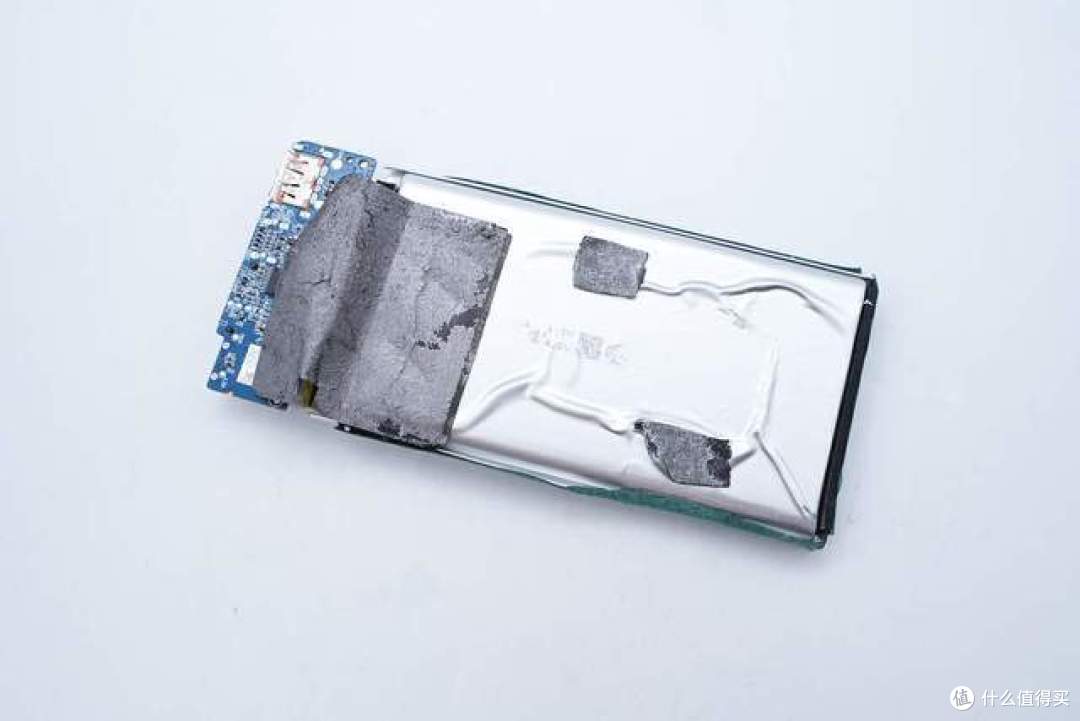

PCBA模块和电池组连接处另一侧，同样贴石墨贴纸散热。

掀开石墨贴纸接缝处还塞有黑色泡棉。

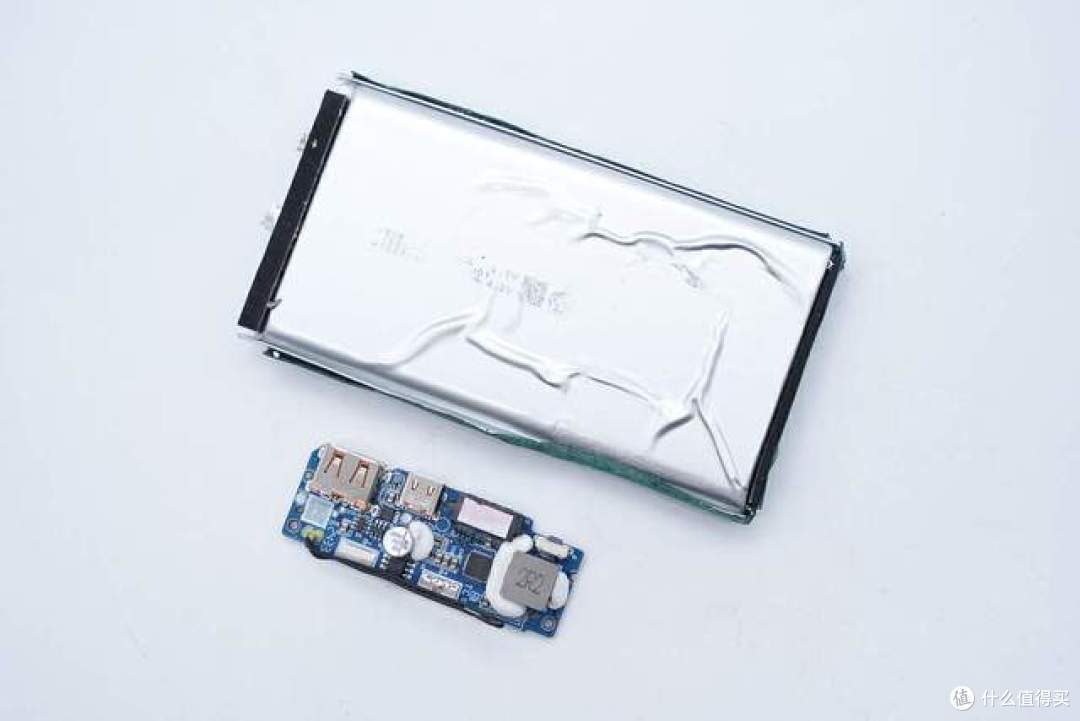

将PCBA模块和电池分离。

来看下电池全貌。

电池四周贴青稞纸绝缘。

电池喷码特写，来自EVE亿纬锂能，型号未知，标称电压3.7V，充电截止电压4.2V，标称容量10000mAh。目前已通过CCC认证。

PCBA模块正面从左至右可见USB-A、USB-C接口和热敏电阻，然后可见两颗VBUS开关管、电池保护芯片、滤波固态电容。右侧是LED灯柱和主控芯片以及升压电感。滤波电容和电感打胶加固。

PCBA模块另一面加锡露铜，中间一颗无丝印芯片，最右侧是USB-A接口，各个接口均设有TVS二极管进行静电保护。

LED灯柱上的导光柱特写，粘贴进水贴纸。

移动电源主控芯片特写，型号SW6201S，来自 iSmartWare智融科技，SW6201S是一款高集成度的多协议双向快充移动电源专用多合一芯片，支持A+A+B+C口任意口快充，集成5A高效率开关充电，支持22.5W高效同步升压输出，支持PPS/PD/QC等市面主流快充协议，具有电量计量、数码管/LED灯显示以及相应的控制管理逻辑。外围只需要少量的器件即可组成完整的高性能双向快充移动电源解决方案。

SW6201S支持高达5A的开关充电，同时高效率达96%，具备同步升压功能，输出功率高达22.5W，具有自动负载检测、支持无线充和小电流模式，确保高效充电。多协议支持包括PPS、PD3.0、QC3.0等，适用于各种设备。

SW6201S还内置了Type-C接口、BC1.2模块、电量计量及显示、188数码管显示、按键支持，以及全面的保护机制，为用户提供了全方位的便捷性和安全性。具备I2C接口和紧凑的QFN-40封装，使其易于集成到各种应用中，是移动电源设计的理想选择，可为产品提供强大功能和卓越性能。

智融SW6201S芯片特写。

2.2uH升压电感特写。

并联的MLCC滤波电容特写。

输出端滤波电容特写，规格25V 68μF，来自Ymin永铭，VPX贴片固态电容。

电池组保护芯片来自XySemi赛芯，型号XB8989AZ，是用于锂离子/聚合物电池保护的高集成度解决方案。包含先进的功率MOSFET，高精度电压检测电路和延时电路，采用SOP8封装。

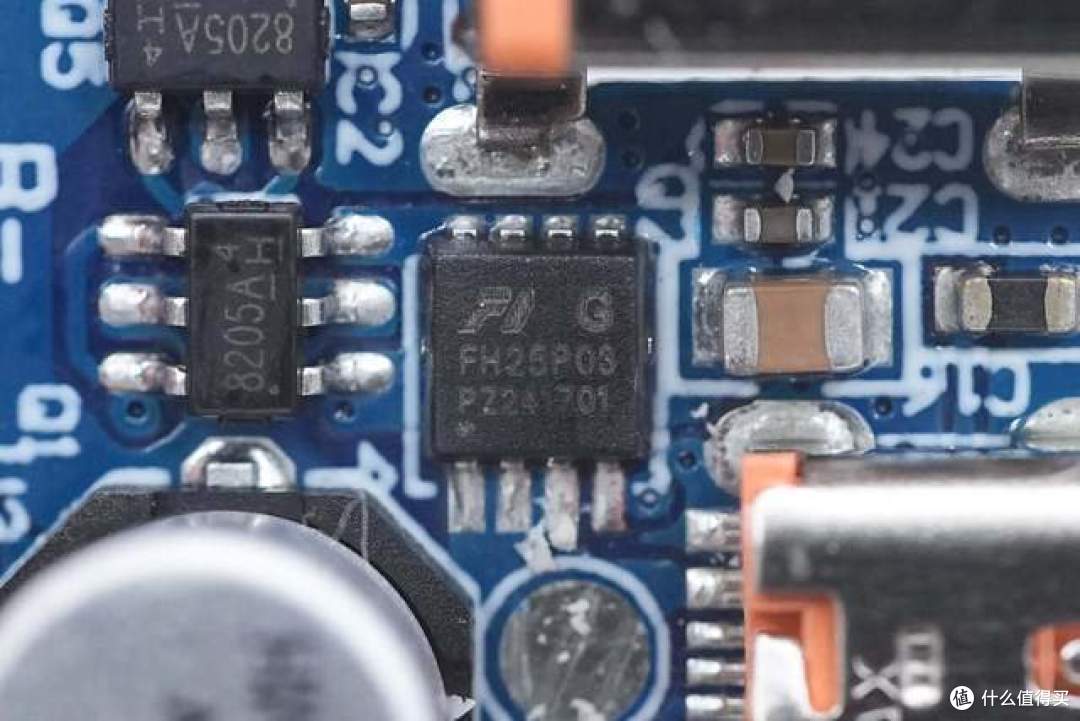

VBUS开关管来自Xinfeihong鑫飞宏，型号FH25P03G6，PMOS，耐压30V，导阻13mΩ，采用PDFN3.3x3.3-8L封装方式。

两颗VBUS开关管特写，丝印8205A，用于接口输出控制。

无丝印芯片特写。

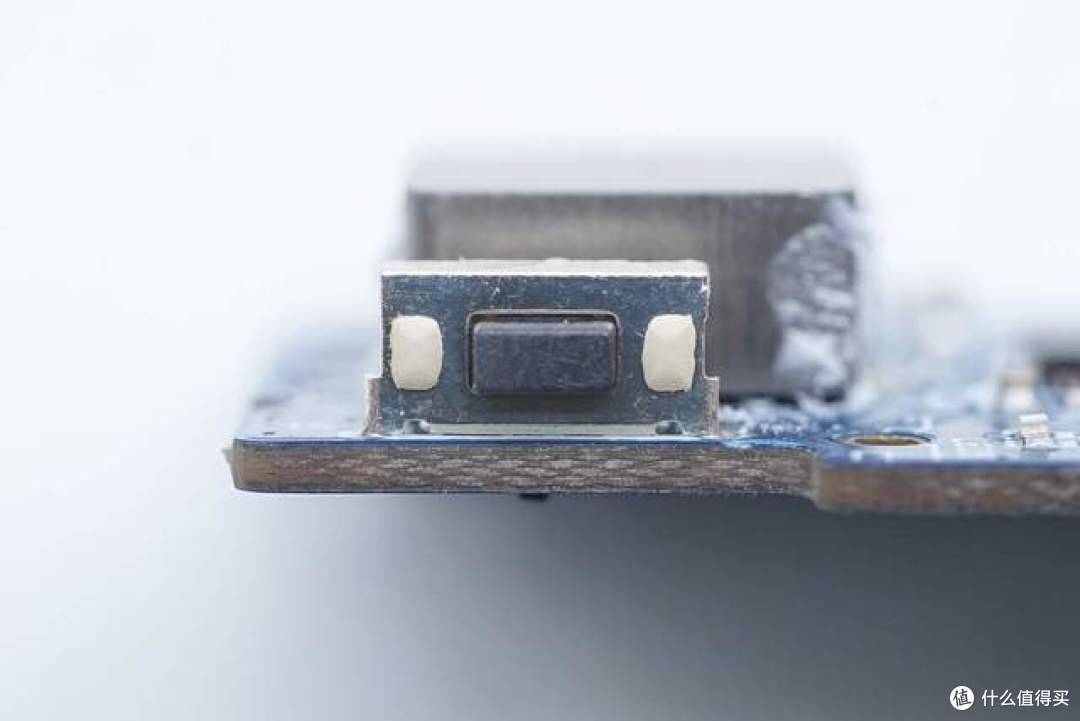

电源按钮特写。

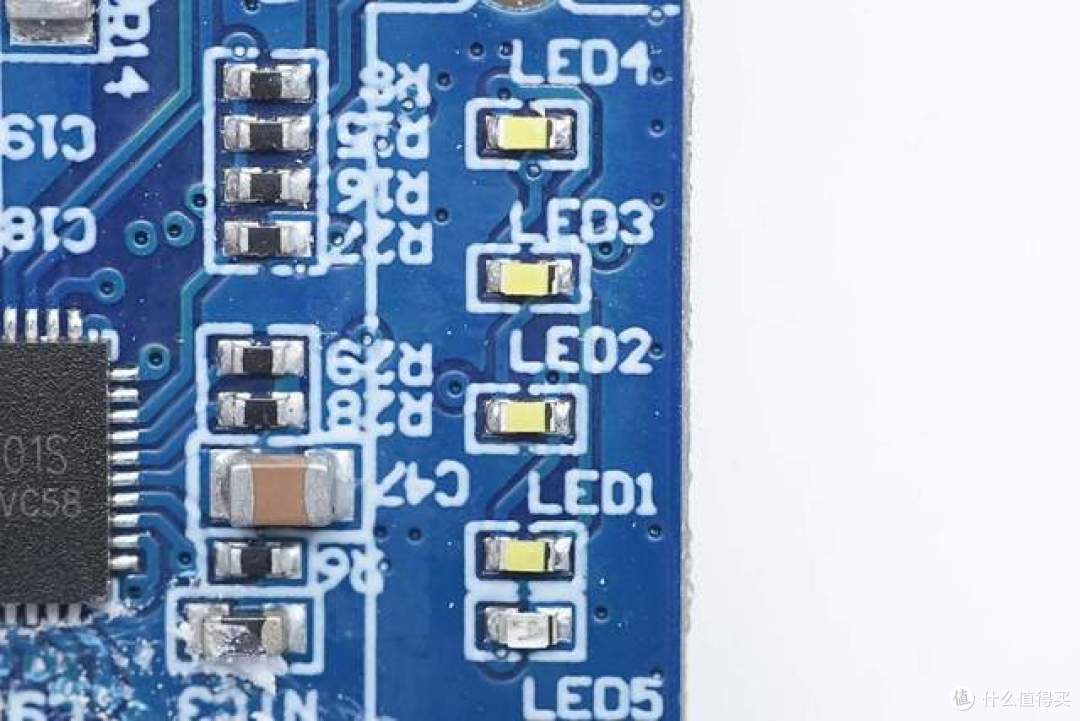

揭开导光柱，LED灯特写。

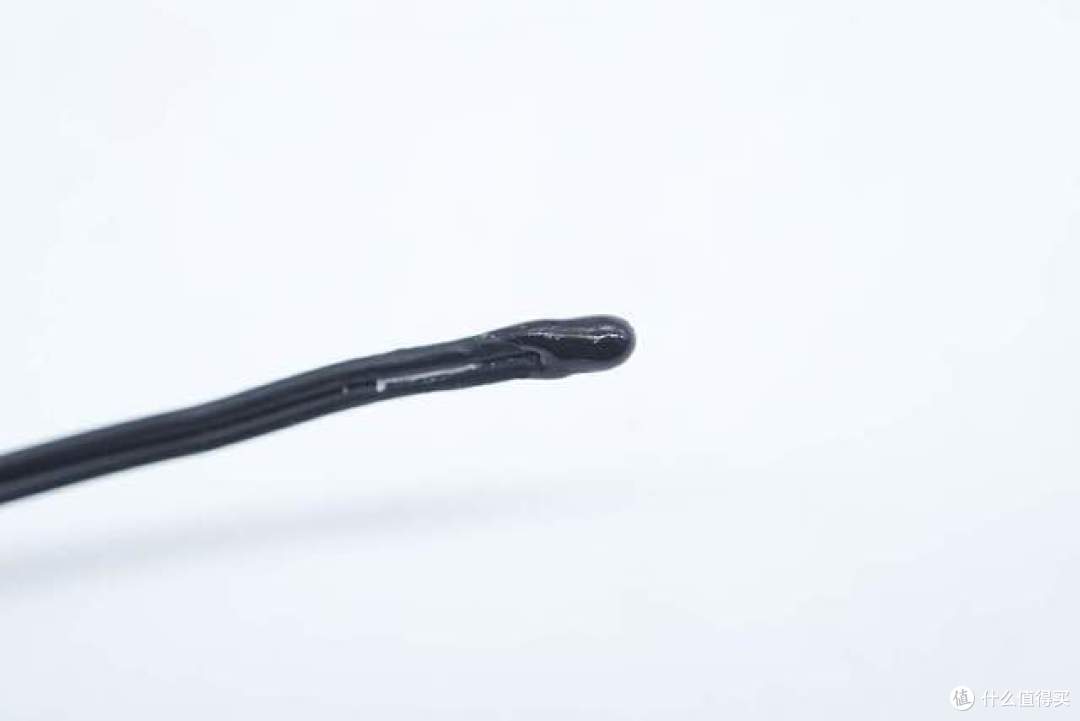

NTC热敏电阻特写，用于电池的温度监控，进行过热保护。

USB-A接口特写，正负极弹片加宽支持大电流快充。

USB-C接口特写，过孔焊接固定，橙色胶芯不露铜。

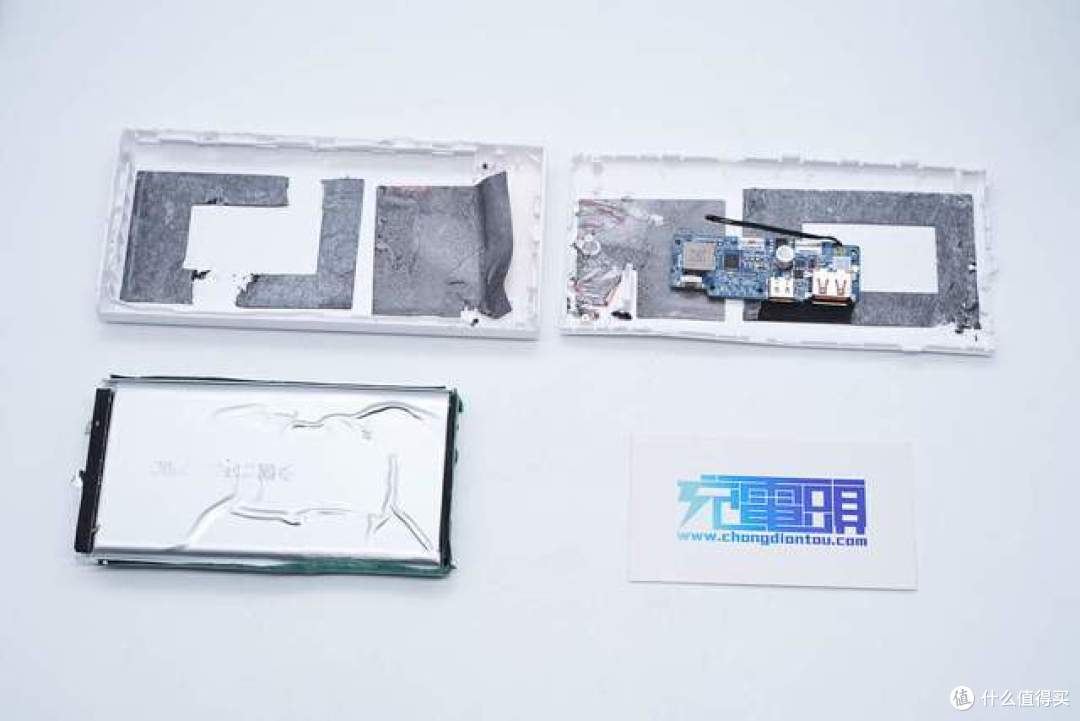

全部拆解完毕，来张全家福。

充电头网总结

最后附上荣耀亲选10000mAh JOWAY 超级快充移动电源核心器件物料清单。

荣耀亲选 JOWAY 超级快充移动电源造型简约硬朗，搭载一个USB-C和一个USB-A接口，C口支持PD 20W双向快充和22.5W最大输出功率。配备电源指示灯实时显示剩余电量。

充电头网通过拆解发现，电源内置一块亿纬锂能软包电芯，标称电压3.6V，容量10000mAh，已通过CCC认证。通过赛芯微XB8989AZ芯片进行电池组保护。移动电源管理方案采用iSmartWare智融科技的SW6201S，不仅支持PPS/PD/QC等市面主流快充协议，还支持22.5W高效同步升压输出。

该电源内部PCBA模块加锡露铜，重要器件打胶加固，发热器件接触面均贴石墨贴纸和铜箔散热，整体保护十分到位，内部做工精细，用料也很扎实。
