diy一套太阳能灯。人来灯亮人走微亮/常亮切换。长续航可遥控。

一、为什么折腾太阳能

外公看别人有太阳能灯，觉得很好，也想要

我和他科普太阳能不省钱，太阳能设备的钱可以买很多电了，我可以给他从屋里接电出来装灯，但是看他还是很想要体验太阳能的样子。

于是还是打算给他装太阳能。

外公需求：人来灯全亮人走微亮、全亮的亮度要高，续航要强到亮一整晚、需要遥控、院子内外都想要、以后要有加灯的可能性。他对太阳能扩展的想法比较多，加风扇什么的。

他邻居的太阳能灯花了280，所以我就打算按两百多给他做了。

二、方案选择

太阳能我没有捣鼓过，所以还花了点时间。

目前家用太阳能灯主流都是6v系统，3.2或3.7锂电池供电。

人走微亮、遥控功能看了下算是市面上主流的太阳能灯都有的功能。

但是亮度高、续航强就不一定了，普遍都是虚标的。

所以要达到亮度高、续航强大概率只能diy了。

1直接买

先看看能不能买到吧。感觉某音直播的比多多搜到的要便宜。

我看上了一款139券后124，铝壳，15ah。宁德时代或国轩的磷酸铁锂电池 45x35的太阳能板（估计标称在20w），感觉性价比不错。但是只能常亮，没有感应。

还有款139单灯，15ah全新国轩或亿纬的磷酸铁锂电池，铝壳。不带太阳能板。功能介绍不多，带太阳能板和感应的要179这样。

这两款，买的话其实都不错，屋内外各1个也不到300元。

还有个59的满天星款，看起来和外公邻居90多买的比较像，看起来也不错。尺寸不是很大

但是后面也比较难再扩展，想加灯就只能再买一套。

2diy6v系统

6v系统的太阳能灯非常成熟了，家用的太阳能灯基本都是6v系统，控制板和电池都在灯头里面，所以自己组6v系统太阳能灯其实是最科学、最省事的。

带遥控、微亮雷达的控制板10元以内左右，灯板也10元以内。6v的太阳能板也相对便宜。但是户外灯壳贵。锂电池贵。考虑到后续的扩展和加灯，还是放弃了太阳能灯用的最多的6v。

3diy12v系统

12v也是很成熟的方案的。一般玩家用便宜控制器的铅酸电池就可以有一些diy的乐趣了。

12v也设计到方案选择。

 1逆变220v，缺点是不安全，逆变器要花钱，优点是扩展性极其强，微亮雷达灯便宜。

 2直接用12v，优点是安全，缺点是扩展性只能用12v或宽压的直流设备，但也还算多。

为了安全还是选择用直接用12v。

三、方案设计

基本电路

原始电路

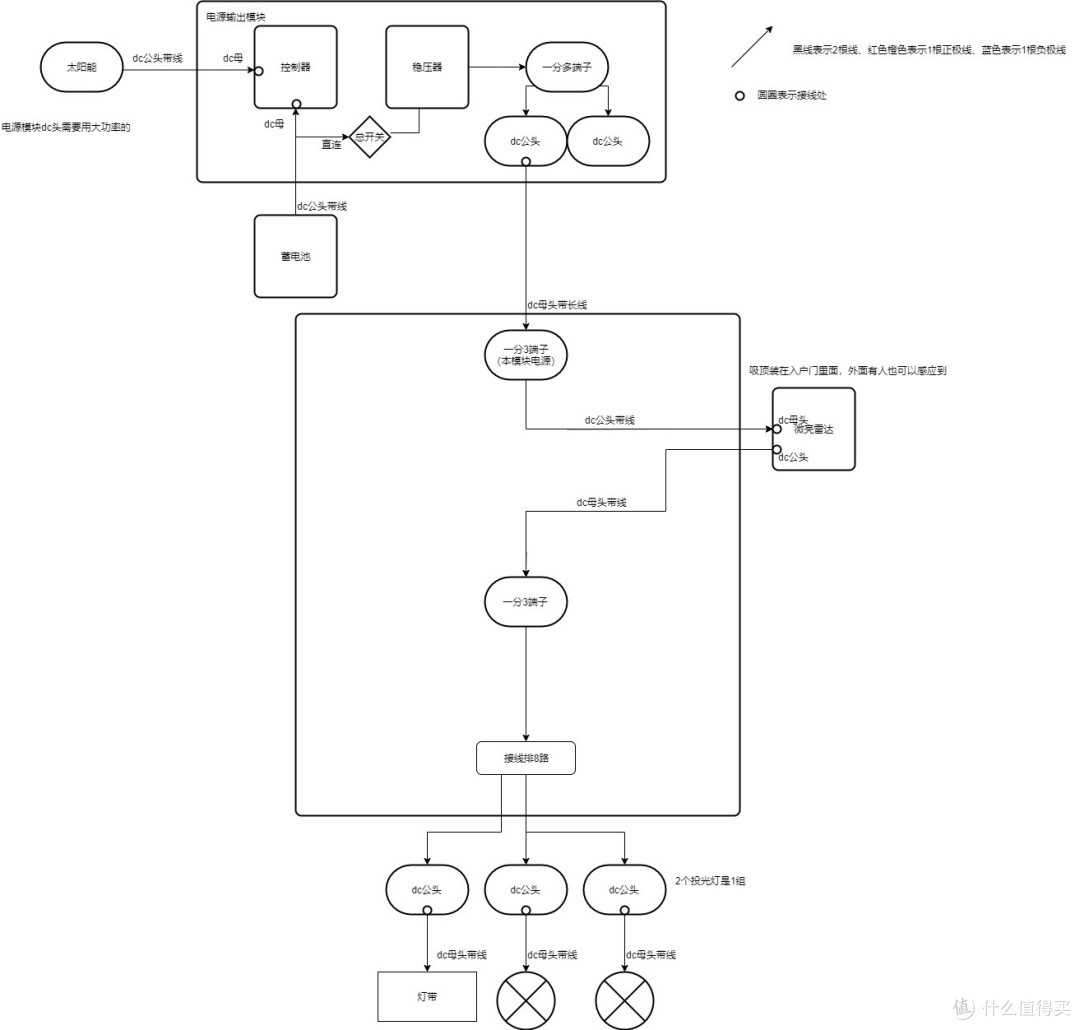

加入感应雷达

考虑到有时候需要常亮，加入了电源切换。担心电源倒灌入雷达的风险，所以单刀双掷开关接到了雷达输出的后面。

加入常亮和感应切换

考虑到切到常亮后，老人有可能忘了切回雷达微亮，微亮导致耗电，所以想加个常亮之后倒计时x分钟自动切回微亮的功能。

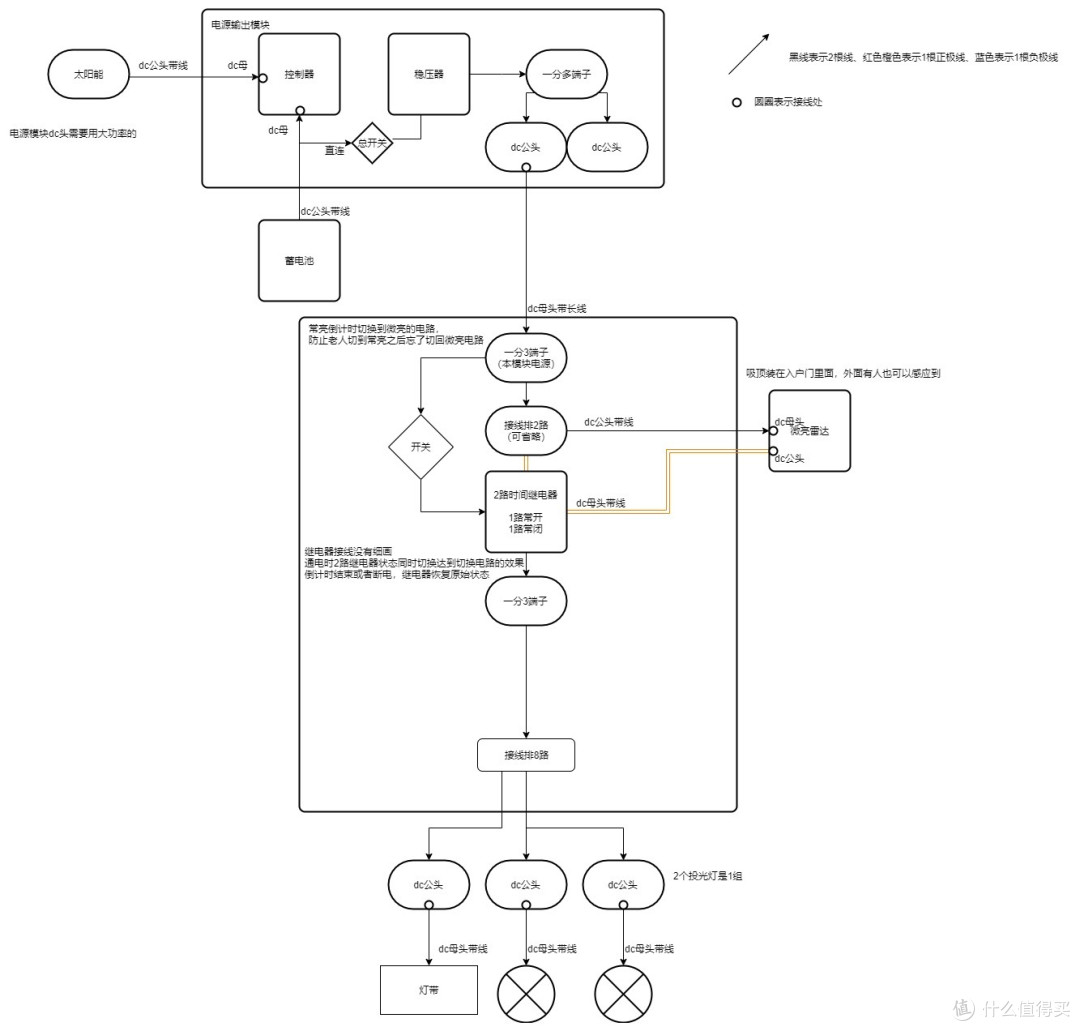

加入切换常亮后，x时间后恢复成感应（未采用）

加入遥控。

加入射频遥控板

预期中的实物接线，后来变的比较多

四、购买

1太阳能板选购：

想买二手，但是没有经验，容易踩坑，放弃。

单晶、多晶各有优点，单晶效率更强，多晶阴天更强

都说单晶贵，但是目前单晶产量大好像没有比多晶贵，

我为了阴天也能发电，想买多晶，发现现在想买多晶还不太好买。

看厂家测试，目前有的单晶阴天也比多晶效果好。

于是只能70左右买了单晶50w。

江苏扬州的厂家东宇。不晓得比广东那边易科的怎么样。

晴天隔着玻璃测了下下午2点角度好点22w左右，角度差一点18w。

2电池

旧电动车电池1块，没有的话修车店一般有，五六十块钱。12v20ah，50w太阳能板夏天2天能充满。新电池1块人家还不肯卖。有条件还是磷酸铁锂吧，铅酸不晓得能撑多久。

3灯

考虑到老人视力退化，用白光更适合。

院外：

12-85投光灯，标称10w，金属壳，网友反馈实际在6w左右。

某宝宏锦特8.8特价款，多多正常在13.5。拍了2个。

国亮和亚明有3.8、5.8的12v专用版的10w，没有恒流，发热后功率会非常大非常亮据评论可以30多w，散热压不住，10v的时候功率就超过了10w，需要接电阻或者二极管降到9v，才能压的住散热。拍了2个3.8的备用。

12v无驱配合这个驱动，7w左右，并联多个灯也只能7w，散热还行。

院内：

ra90高显色灯带1米，标称8w，为了扩展方便买了带dc头的

12v1.5a电源测了下，12-85v投光灯7.5w散热完全压得住，灯带12.5w，功率插座可能测的偏高了。

投光灯和灯带的亮度是够的。 2个灯就算20w亮10小时需要200wh，12v20ah满电240wh，旧电平打完折也差不多够了。微亮模式2个灯大概只有3-4w的功耗。

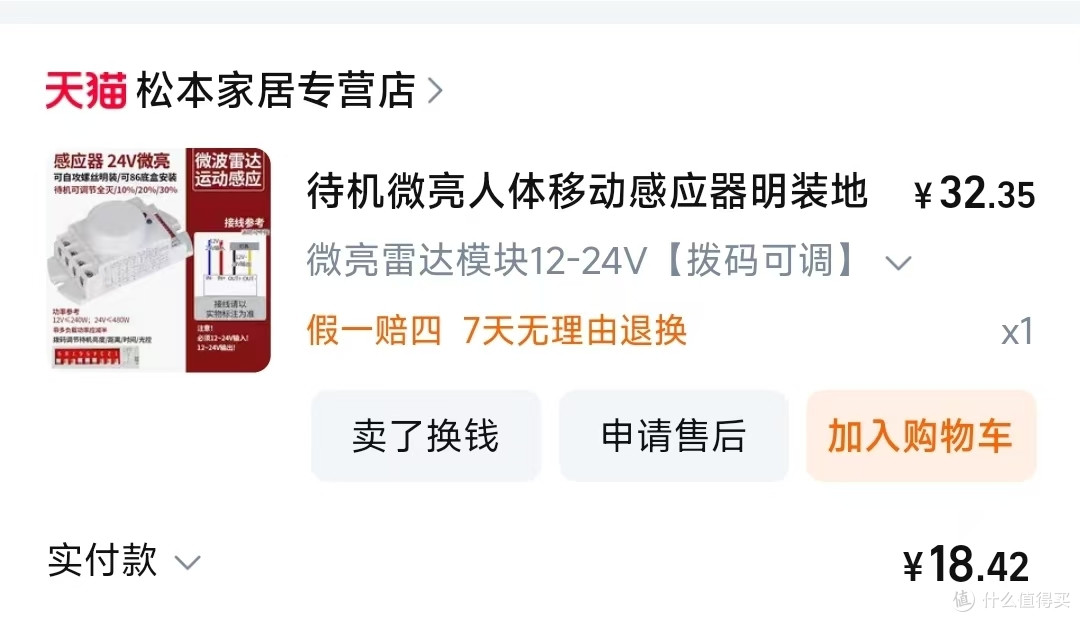

4微亮雷达

220v的这个好买，12v的可难找了，最终找到这个，人来了亮度最亮，人走了灯微亮省电。

可以拨码调节光敏、感应强度、全亮时间、微亮亮度。

可惜不带强启、消防线，不能做到感应和常亮切换。

5遥控

肯定选择射频的遥控板了，常亮的灯接常闭端，手动开的灯接长开端。

6室外接线

不想拆灯头接线，于是需要做防水，防水专用胶布比防水盒更合算，就是不太好缠。

7稳压器

雷达模块是12-24v的，想想还是配个12v稳压器保险一点。后来发现没必要，稳压器给灯带用了。

8、其他

1平红黑线，0.75平dc接头，关注下评论，不要买到虚标太多的，以防发热、损耗高。接线排，一分三端子若干。便宜的太阳能板支架，实际不买也行，农村木条多，架一个就好。

五、踩坑

年龄大了，物理知识扔掉太久。一些基础电路问题都没想到。

1灯配合的问题

12-85v投光灯自带恒流电源驱动。灯带没有驱动。

灯带和投光灯并联时，因为投光灯灯珠压降和灯带灯珠压降不一样，投光灯全亮了，灯带还没达到需要的电压，灯带的亮度会被拉低。

灯带接稳压器之后，可以做到不受投光灯影响，全亮。

灯带1米功率8w，2米串、并联功率只有9-10w。

2微亮雷达会降压

稳压输出12.15电压，经过雷达之后只有11.15左右。1米灯带亮度降到6.5w。

灯带和投光灯直接并联后，总功率达不到10w。

3灯和微亮雷达的配合问题

投光灯和带稳压器的灯带并联，雷达可以同时调光，灯带亮度正常，亮度最低时，投光灯低亮度熄灭或闪烁。有高频噪音。

投光灯和雷达并联，雷达只对带了稳压器的灯带调光，灯带亮度正常调光正常。但是调光时投光灯电压不稳，亮度会变化。

综合123点，似乎投光灯应该选择便宜的不带恒流驱动的3.8、5.8的12v无驱头关灯和灯带、雷达配合。接在稳压器的电路里亮度会比8.8的12-85v的亮，功率在10w以内，散热也还压得住。

如果后面加风扇的话，风扇要和稳压器并联，不能接在稳压器之后。

4太阳能板

单晶效率高阴天弱，多晶效率低阴天也可以充，多晶更发热。

单晶成本高，但是因为竞争价格低。多晶现在价格反而比单晶高，卖的店少，不是很好买。

虽然视频网站上一些测速视频里单晶阴天也强于多晶。

但是我买的便宜的太阳能板配便宜的pwm控制器。隔着玻璃阴雨天早晨只有0.2w。

但是多晶配便宜pwm效率怎么样未知，看起来应该也能有几w。

所以太阳能板似乎选择多晶适用性更强，以防阴雨天。

5电池

用的旧铅酸电池略微试了下6w开2小时、14w开10小时灯还在亮，也就是容量至少还有152wh，相当于12v13ah，可能容量还有更多，看起来还不错。

太阳能板好天气也就25w左右，冬天晴天一天可能也就100wh上下。再算是大雾天阴雨天，所以不关灯的话，灯还是应该控制在10w以内。

但是不确定太阳能系统中铅酸寿命，据说不是很长，这样就有了电池消耗成本，再次建议有条件上磷酸铁锂。

6小狗

发现外公抱了条小狗，雷达不晓得是不是算是白买了。

8电压电流显示

人总是不知足，想看输入输出功率，又花钱10元买了2电压电流表，费事接线，还烧了1个，感觉不如买贵点直接能看的。。。

9稳压器

一切的设计都想的很美好，但是后面测试发现，稳压器降压到12v的时候效率还好，损耗2-3w可以接受。稳压器升压到12v之后，效率不忍直视，浪费太多。所以后面还是尝试去掉稳压器

六、根据实际情况修改，实操电路组建。

思路不断变化

根据购物和测试踩坑的问题，经过多次修改，最终变成了2宽压投光灯，2米灯带，2无驱投光灯（配了恒流驱动不怕烧了，临时补光用），

最终选了这个思路，为了减少稳压损耗，还是去掉了稳压。实物搭建时给灯带常亮那路加了稳压

最终实物组建实际和这个还是有点区别，在切换电路中，灯带全亮那路，给灯带单独加了稳压器。无驱灯平时不开接的继电器常开端，遥控打开时继电器耗电。灯带和投光灯都是一直开的，所以都接的常闭端，遥控关掉时继电器耗电。Dc接头，接线排这些都不是必须的，我为了接线方便用了不少dc接头。

最终

灯带2米+2宽压投光灯，全开20w以内，微亮2-4w（雷达约占1w，投光灯1w，灯带1w），雷达无负载时功率极低接近于没有。

灯带和投光灯并联后约为5w(1米)，6.2w(2米)，关闭投光灯后，灯带功率约为9-10w。后来在全亮电路单独给灯带加了稳压器，切到全亮时可以到13w。

宽压投光灯内置恒流驱动，功率受电路影响小一点，1个6w+功率，2个11w左右。

无驱灯同时当遥控指示灯，防止不小心遥控继电器吸合，导致有耗电而不知道，灯带亮度不够就开这2灯补充。加宽压恒流驱动，限制功率在了7w-10w不怕烧。

院子里的风扇白天用的话不会影响灯，实在后面要用风扇，就把这边整个电路加稳压吧

继电器吸合时功耗1-2w，1路吸合时功耗比较低，电压越低功耗越低，经过稳压器增加的功耗不多。

单刀双掷开关可以切换电路，也可以关闭电路。

电源输出和切换部分。太阳能控制器10块钱功能还行，便宜方案基本都用这个

遥控部分。dc和接线排不是必须的

七、效果。

因为时间匆忙，就临时搭了下，后面有时间再来理一下线。

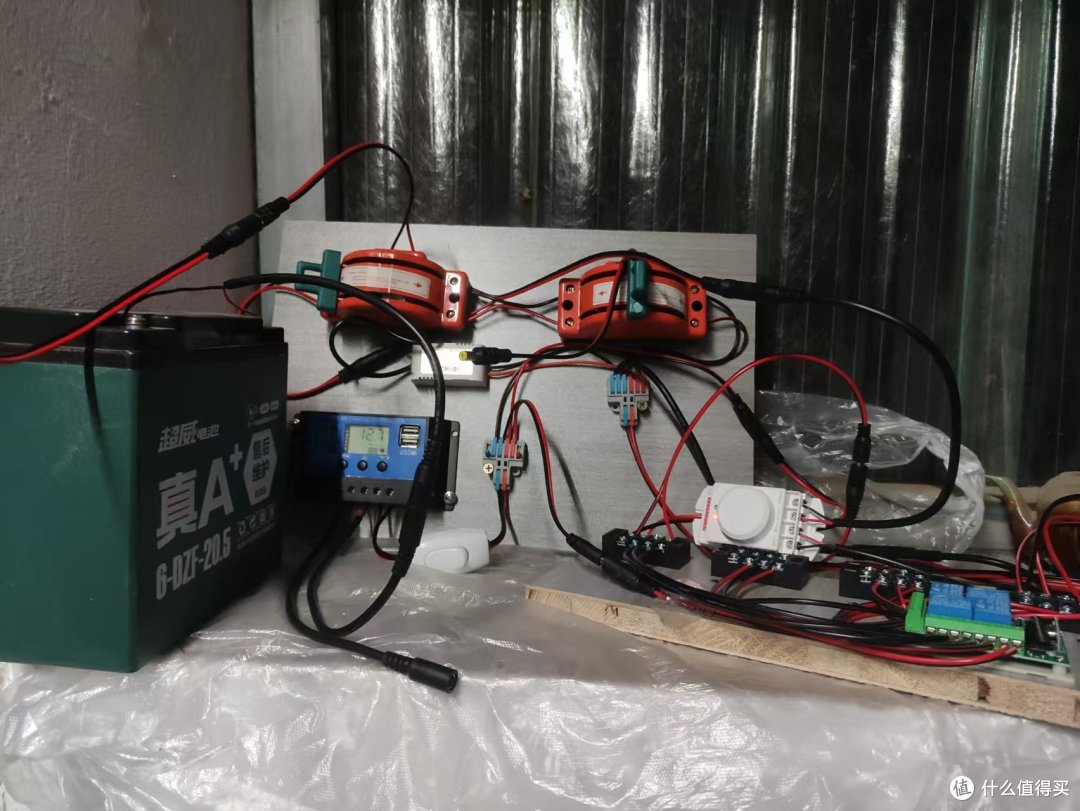

后面有空再来理一下线，板子上墙

在家测试的时候总是怕不够亮，实际现场接好之后亮度还不错，可能在乡镇的夜晚，有点光都会显得亮眼。

拍的比肉眼看要亮

2米灯带，五六w还可以

灯很亮，带遥控，带感应，外公还是非常满意非常开心的。

村里的月光很亮

远处几个光点，那几户装的都是大面积的接入市电太阳能板，他们本地原住民房子比较大。

八、预算没有压住的原因

微亮雷达   12v微亮雷达加上稳压器a就五六十元了。

12v系统   12v系统的雷达配件比220v的贵。

灯带和投光灯并联   不同led不能直接并联。没有现场实测时总怕灯带亮度，为了灯带亮度，尝试了稳压器、恒流驱动、加长灯带长度。灯带配了稳压器b，灯带x2加上稳压器功率全开16w已经接近30元，可以买到标称20w的投光灯加点可以买到标称30w的

为了后面加风扇    稳压器还是得配，夏天的时候电量足，感觉有损耗也可以接受，这么一想似乎稳压器也没有浪费。

九、太阳能合算吗

比直接接电多了太阳能板、控制器、蓄电池、以及稳压器，少了12v电源的花费，加起来多花100大几了，10w的灯开10小时一天，能开五六年了，算上电池损耗，应该是完全没有回本希望了。主要还是老人开心重要。

文章写的比较乱，见谅。
