海韵 ARCH Q503 CONNECT 机箱装机展示
2022-07-09 13:37:26
3点赞
12收藏
3评论
今天分享一款非常有意思的装机方案，装机主角是海韵最新推出的—ARCH Q503机箱。海韵作为一线电源大厂，涉足机箱领域对于海韵来说也算是一种新的尝试与挑战吧。
我们在日常装机过程中，理线是一个非常重要的环节，也是一个非常让人头疼的问题，为了理线我们不得不通过定制对应长度的线材，使用线束、理线器等多种手段来改善机箱理线环境。海韵结合自身电源技术方面的巨大优势，独创的CONNECT概念电源与机箱相融合为玩家用户带来无与伦比的装机体验。ARCH Q503机箱主要特点正是通过CONNECT模块进行线缆管理，简化理线程度为玩家用户彻底解除理线烦恼。
硬件配置
CPU INTEL i7-12700K
散热器 德静界（be quiet!）DARK ROCK PRO 4
主板 ROG Z690-A GAMING WIFI D4 吹雪
电源 海韵 PRIME CONNECT 750W
机箱 海韵 ARCH Q503
硬盘 威刚 XPG Gammix S70 Blade 1Tb
显卡 影驰RTX 3070Ti HOF PRO
内存 ADATA XPG龙耀D50 ROG联名版 16G套装（8G*2）

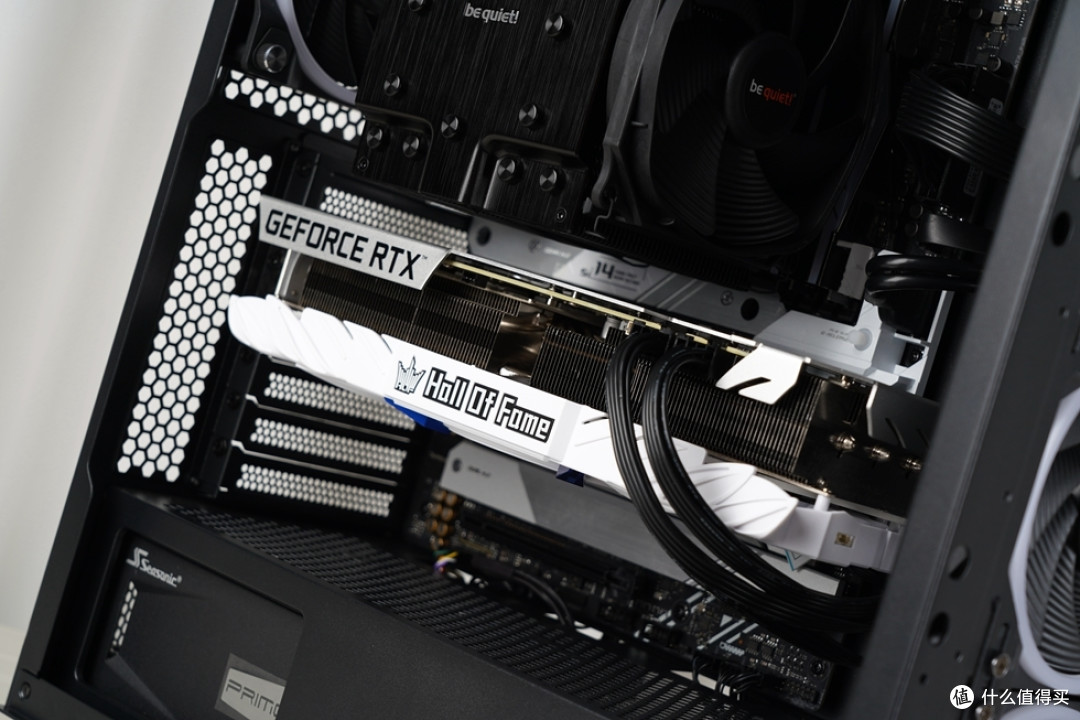

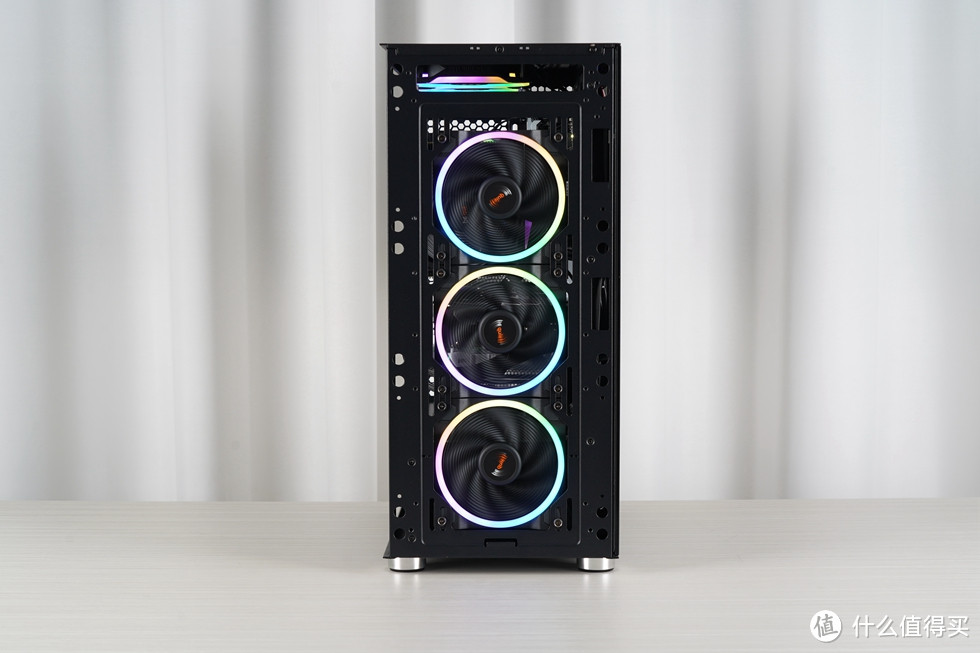

整机展示
硬件展示

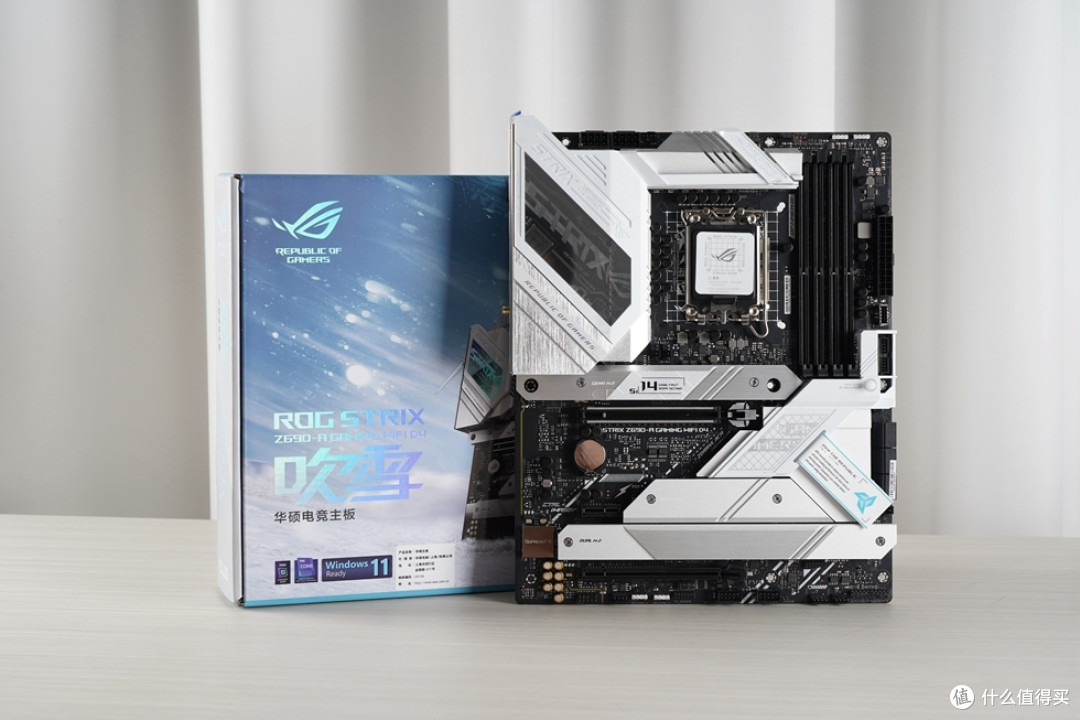

主板选用华硕Z690吹雪D4版本，白色方案的不二之选。整体外观方面延续了上代吹雪的设计，主板表面覆盖了大面积厚实的银白色散热装甲，整体堆料明显比上代更足，并且还添加了更具实用性的ROG理线魔术贴以及显卡快拆按钮。
主板选用华硕Z690吹雪D4版本，白色方案的不二之选。整体外观方面延续了上代吹雪的设计，主板表面覆盖了大面积厚实的银白色散热装甲，整体堆料明显比上代更足，并且还添加了更具实用性的ROG理线魔术贴以及显卡快拆按钮。
采用全新的intel LGA 1700底座，全面兼容Intel 12代酷睿处理器。
采用全新的intel LGA 1700底座，全面兼容Intel 12代酷睿处理器。

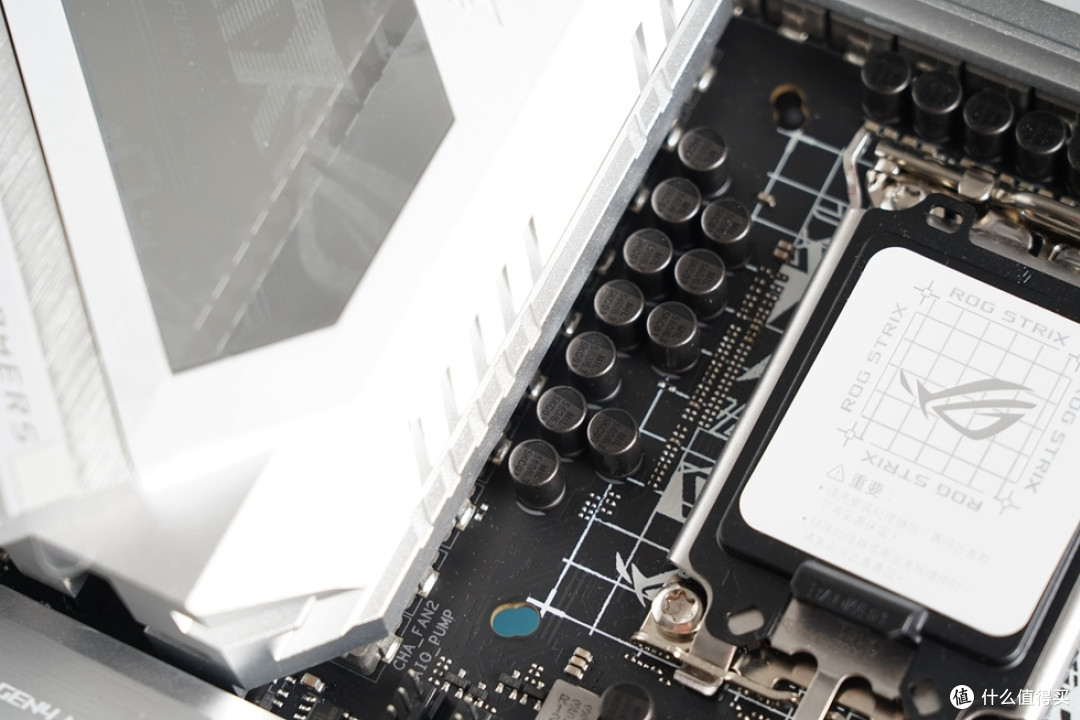

供电方面采用了16+1供电模组，MOSFET采用了Visha新一代的SIC659，拥有整合上下桥的NexFET一体式设计，单颗可承载80A电流，能够提供充足的电流供应。
供电方面采用了16+1供电模组，MOSFET采用了Visha新一代的SIC659，拥有整合上下桥的NexFET一体式设计，单颗可承载80A电流，能够提供充足的电流供应。
提供了三条PCIe插槽，其中2条为PCIe×16插槽和1条PCIe×1插槽。靠近CPU的第一条插槽支持PCIe5.0×16模式，传输速率较PCIe 4.0有大幅度的提升，可以兼容未来更高规格的显卡，并做了金属装甲强化处理。
提供了三条PCIe插槽，其中2条为PCIe×16插槽和1条PCIe×1插槽。靠近CPU的第一条插槽支持PCIe5.0×16模式，传输速率较PCIe 4.0有大幅度的提升，可以兼容未来更高规格的显卡，并做了金属装甲强化处理。
音频部分采用SupremeFX ALC4080声卡，支持阻抗检测、高保真输入输出、音频屏蔽技术、内置SV3H712放大器以及双向AI降噪技术。
音频部分采用SupremeFX ALC4080声卡，支持阻抗检测、高保真输入输出、音频屏蔽技术、内置SV3H712放大器以及双向AI降噪技术。
借助12代酷睿带来的大幅带宽提升，华硕Z690吹雪D4主板提供了4条PCIe4.0×4规格的M.2 SSD插槽，其中主M.2 SSD插槽来自主板直出的PCIe通道，其余三个M.2 SSD插槽则来自Z690芯片组，所有的M.2插槽都配备了厚重的铝制散热片和高导热系数硅脂垫。M.2 SSD固定方式均采用M.2 Q-LATCH便捷卡扣设计，无需工具即可轻松拆装M.2 SSD。
借助12代酷睿带来的大幅带宽提升，华硕Z690吹雪D4主板提供了4条PCIe4.0×4规格的M.2 SSD插槽，其中主M.2 SSD插槽来自主板直出的PCIe通道，其余三个M.2 SSD插槽则来自Z690芯片组，所有的M.2插槽都配备了厚重的铝制散热片和高导热系数硅脂垫。M.2 SSD固定方式均采用M.2 Q-LATCH便捷卡扣设计，无需工具即可轻松拆装M.2 SSD。
提供了6个垂直于主板SATA 6Gb/s接口。
提供了6个垂直于主板SATA 6Gb/s接口。
白色按钮是专为显卡设计的“Q-Release”快拆按键，再也不用担心拆卸显卡时候摸不到被挡住的PCIe卡扣了。
白色按钮是专为显卡设计的“Q-Release”快拆按键，再也不用担心拆卸显卡时候摸不到被挡住的PCIe卡扣了。

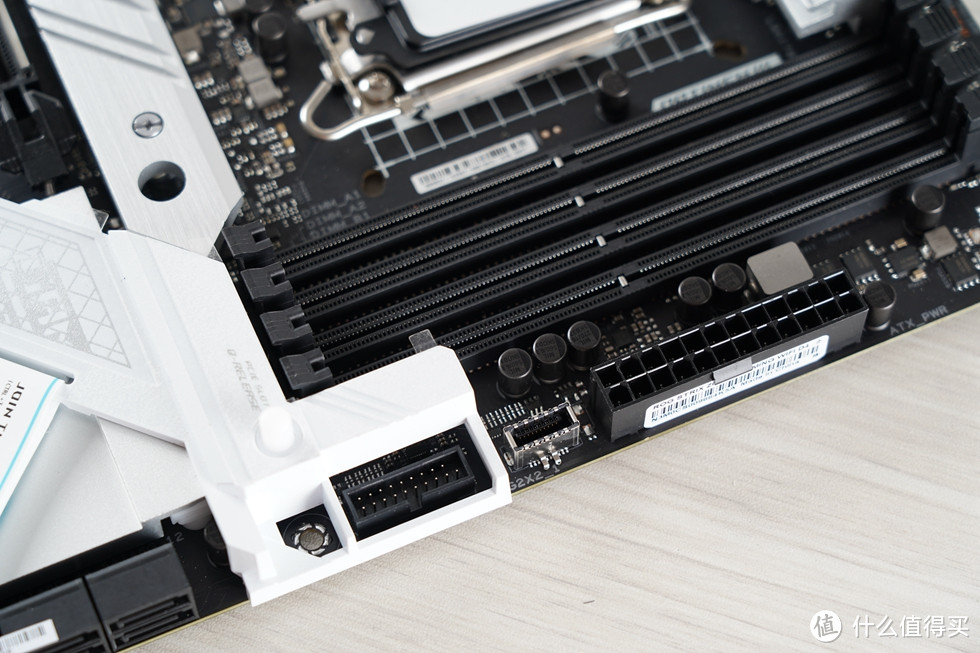

内存方面提供了四根单边卡扣式的DDR4内存插槽，DDR5内存虽然最近有降幅，但是对于普通玩家而言依然高高在上，所以就目前而言选择能够支持DDR4内存的Z690主板才更具性价比。最高支持双通道的DDR4 5333+(OC)的高频DDR4内存，主板还搭载了华硕OptiMem III内存优化技术，可显著提升内存超频空间和稳定性。
内存方面提供了四根单边卡扣式的DDR4内存插槽，DDR5内存虽然最近有降幅，但是对于普通玩家而言依然高高在上，所以就目前而言选择能够支持DDR4内存的Z690主板才更具性价比。最高支持双通道的DDR4 5333+(OC)的高频DDR4内存，主板还搭载了华硕OptiMem III内存优化技术，可显著提升内存超频空间和稳定性。
硕大的VRM散热装甲上方加入了全新的RGB灯光元素，电路纹理元素外加ROG LOGO通过亚克力透光板打造出更具层次感的立体灯效，通电后可带来更加出众的视觉效果。
硕大的VRM散热装甲上方加入了全新的RGB灯光元素，电路纹理元素外加ROG LOGO通过亚克力透光板打造出更具层次感的立体灯效，通电后可带来更加出众的视觉效果。
一体化的I/O接口背板也是当下主流配置，接口方面提供1个HDMI 2.1和1个DP 1.4视频输出接口最高支持8K/60Hz的视频输出、8个USB Type-A接口、2个USB Type-C接口（1个20 Gbps、1个10Gbps），1个2.5G有线网卡接口、Wi-Fi 6天线接口、BIOS一键升级和恢复按钮以及音频输出接口。
一体化的I/O接口背板也是当下主流配置，接口方面提供1个HDMI 2.1和1个DP 1.4视频输出接口最高支持8K/60Hz的视频输出、8个USB Type-A接口、2个USB Type-C接口（1个20 Gbps、1个10Gbps），1个2.5G有线网卡接口、Wi-Fi 6天线接口、BIOS一键升级和恢复按钮以及音频输出接口。
散热采用风冷方案，散热器选择了德静界（be quiet!）的旗舰风冷-DARK ROCK PRO 4。
散热采用风冷方案，散热器选择了德静界（be quiet!）的旗舰风冷-DARK ROCK PRO 4。
附件方面，全平台扣具外加多语言说明书，说明书足足六本，附件包括双风扇扣具，加上散热器本体固定的风扇还自带了一副一共是三副风扇扣具，说明散热器是支持三风扇夹汉堡式的安装的，从而提高散热效果。还有简洁的双平台扣具，需要吐槽的是必酷散热产品自带的这支硅脂，太袖珍了只能使用一次。
附件方面，全平台扣具外加多语言说明书，说明书足足六本，附件包括双风扇扣具，加上散热器本体固定的风扇还自带了一副一共是三副风扇扣具，说明散热器是支持三风扇夹汉堡式的安装的，从而提高散热效果。还有简洁的双平台扣具，需要吐槽的是必酷散热产品自带的这支硅脂，太袖珍了只能使用一次。

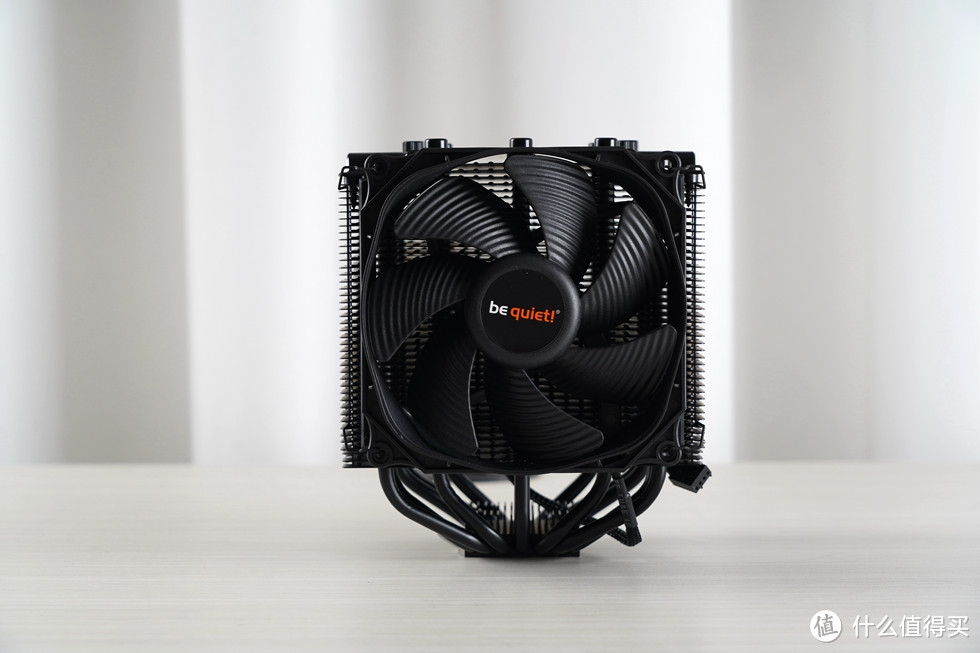

取出DARK ROCK PRO 4散热器本体，做工非常不错，通体黑化充满质感显得非常硬朗。
取出DARK ROCK PRO 4散热器本体，做工非常不错，通体黑化充满质感显得非常硬朗。
散热器三围尺寸(长宽高)分别为：145.7*136*162.8mm，散热功率(TDP)设计250W。
散热器三围尺寸(长宽高)分别为：145.7*136*162.8mm，散热功率(TDP)设计250W。
霸气的顶盖，材质为铝合金材质，表面经过拉丝处理。
霸气的顶盖，材质为铝合金材质，表面经过拉丝处理。
气流最佳化的波浪状散热鳍片表面具有小点，可提升空气流通效果。特殊的陶瓷颗粒黑色涂层造就完美的热传递。
气流最佳化的波浪状散热鳍片表面具有小点，可提升空气流通效果。特殊的陶瓷颗粒黑色涂层造就完美的热传递。
散热器上还有橡胶材质的条状减震贴，一方面起到减震静音的效果，另一方面也可有效保护在安装风扇时与散热器摩擦。
散热器上还有橡胶材质的条状减震贴，一方面起到减震静音的效果，另一方面也可有效保护在安装风扇时与散热器摩擦。

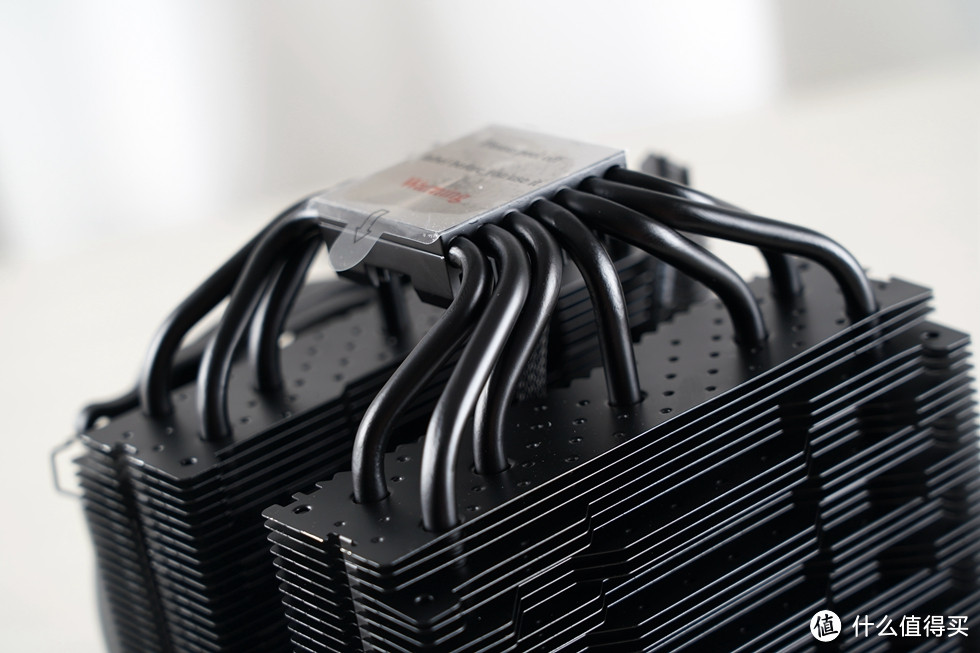

Dark Rock Pro 4配备了七根先进技术的6MM纯铜导热管，同样做了黑化处理，在发挥最大导热性的同时也防止纯铜导热管的氧化。
Dark Rock Pro 4配备了七根先进技术的6MM纯铜导热管，同样做了黑化处理，在发挥最大导热性的同时也防止纯铜导热管的氧化。
Dark Rock Pro 4的底座为全铜材质，表面经过CNC铣纹非常平整。
Dark Rock Pro 4的底座为全铜材质，表面经过CNC铣纹非常平整。
散热器自带两枚自家的Silent Wings PWM 风扇，风扇边框漏斗形的进气口可以更好的提供风压。
散热器自带两枚自家的Silent Wings PWM 风扇，风扇边框漏斗形的进气口可以更好的提供风压。
Silent Wings PWM 风扇最高转速为1500RPM（120mm）和1200RPM（135mm），风扇在负荷状态下，最大工作噪音≤24.3db，这基本是无感状态了。能做到这么出色，主要是德商be quiet!拥有诸多静音优化技术，在做到降噪的同时，又能保证出色性能发挥！也是德商be quiet!的“黑科技”之一！
Silent Wings PWM 风扇最高转速为1500RPM（120mm）和1200RPM（135mm），风扇在负荷状态下，最大工作噪音≤24.3db，这基本是无感状态了。能做到这么出色，主要是德商be quiet!拥有诸多静音优化技术，在做到降噪的同时，又能保证出色性能发挥！也是德商be quiet!的“黑科技”之一！
涂抹硅脂准备安装散热器。
涂抹硅脂准备安装散热器。
散热器的安装需要拧下顶盖上部的两颗铆钉螺帽，然后使用自带的螺丝刀进行安装。
散热器的安装需要拧下顶盖上部的两颗铆钉螺帽，然后使用自带的螺丝刀进行安装。

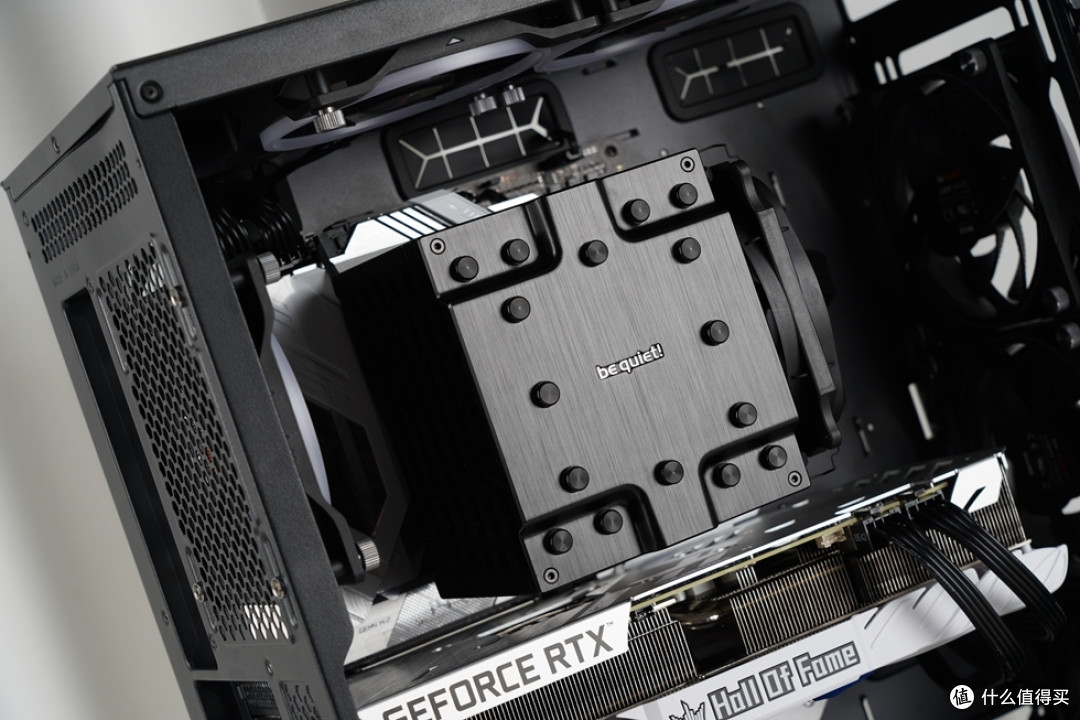

散热器安装完毕，使用双风扇加汉堡方式，虽然与内存条高度不冲突，但是前部风扇基本遮挡住了内存条。
散热器安装完毕，使用双风扇加汉堡方式，虽然与内存条高度不冲突，但是前部风扇基本遮挡住了内存条。

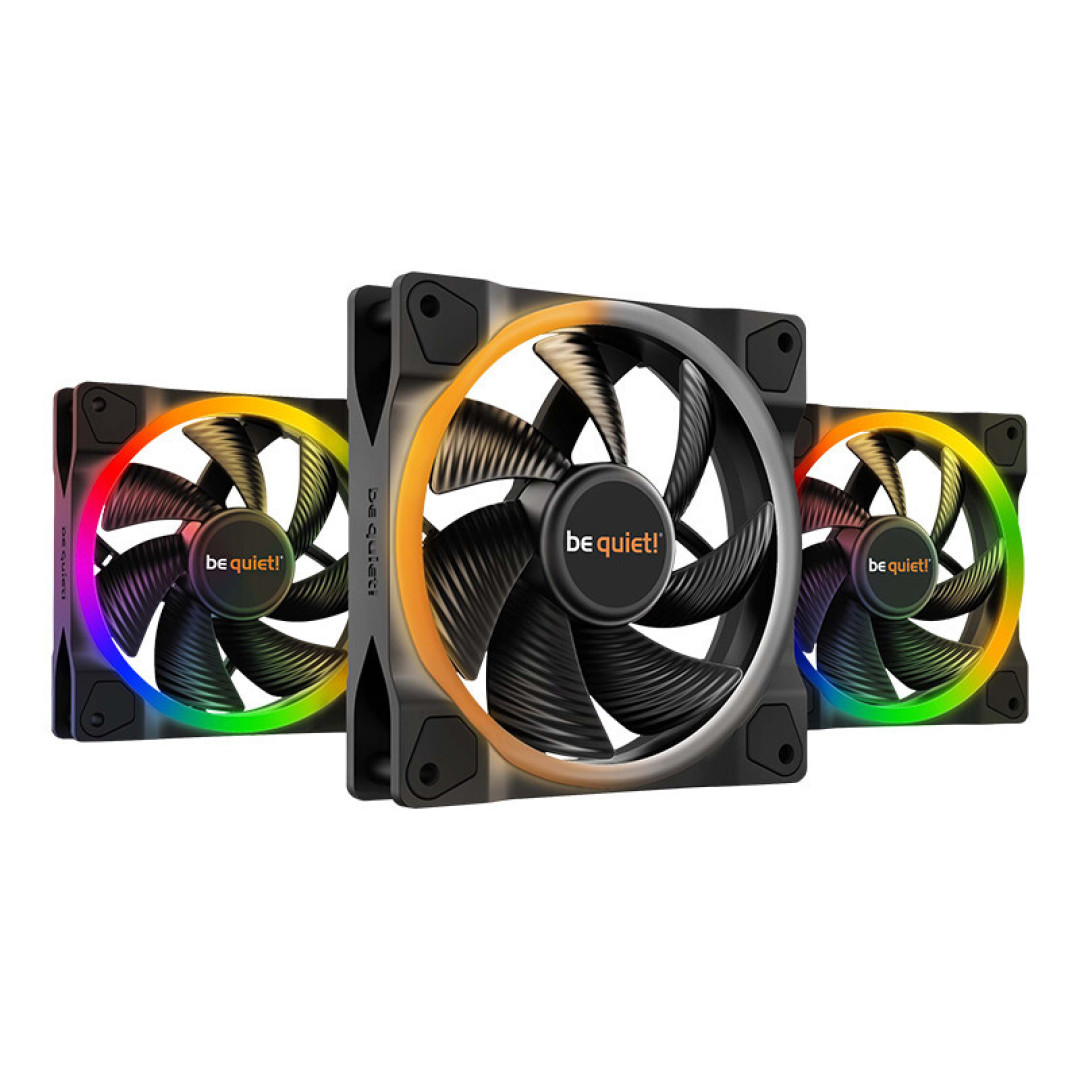

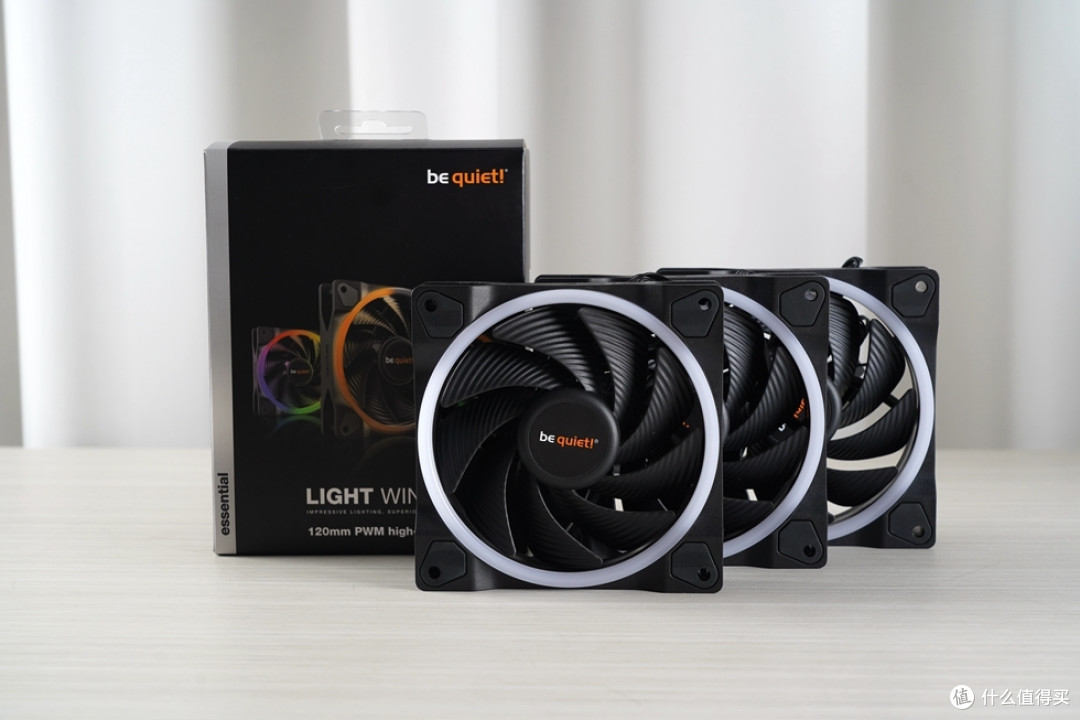

机箱风扇选择了德静界（be quiet!）最新推出的Light Wings ARGB风扇，这也是德静界（be quiet!）推出的第一款带有ARGB灯效的风扇产品，提供3三年质保！专注于性能、低噪音运行是德静界（be quiet!）一贯的品质。
机箱风扇选择了德静界（be quiet!）最新推出的Light Wings ARGB风扇，这也是德静界（be quiet!）推出的第一款带有ARGB灯效的风扇产品，提供3三年质保！专注于性能、低噪音运行是德静界（be quiet!）一贯的品质。
三连包的Light Wings风扇套装单独提供了一个灯效控制器。
三连包的Light Wings风扇套装单独提供了一个灯效控制器。
风扇整体规格尺寸为120MM*120MM*25MM，黑色扇体搭配白色的光圈也非常的漂亮。LightWings ARGB风扇依然采用水波纹扇叶，扇叶双面均有水波纹导流槽，减少风阻同时可以让气流更顺畅的通过扇叶，显著提升风量同时使噪音更低。
风扇整体规格尺寸为120MM*120MM*25MM，黑色扇体搭配白色的光圈也非常的漂亮。LightWings ARGB风扇依然采用水波纹扇叶，扇叶双面均有水波纹导流槽，减少风阻同时可以让气流更顺畅的通过扇叶，显著提升风量同时使噪音更低。
风扇边框侧面还有be quiet!的文字LOGO。Light Wings风扇支持PWM调速，5V ARGB接针支持风扇间相互串联，为理线提供了便利。
风扇边框侧面还有be quiet!的文字LOGO。Light Wings风扇支持PWM调速，5V ARGB接针支持风扇间相互串联，为理线提供了便利。
Light Wings风扇采用高品质的Rifle轴承，在长达6万小时的使用寿命内也能安静稳定的运行。风扇最高转速为2500 RPM,最大风量88.86 CFM,最大风压2.6mmH2O,最大噪音31dBA。
Light Wings风扇采用高品质的Rifle轴承，在长达6万小时的使用寿命内也能安静稳定的运行。风扇最高转速为2500 RPM,最大风量88.86 CFM,最大风压2.6mmH2O,最大噪音31dBA。
RGB线材支持相互串联连接，为理线提供便利。
RGB线材支持相互串联连接，为理线提供便利。
固态和内存均来自威刚，固态使用了威刚的旗舰-XPG Gammix S70 Blade 1Tb，内存则是威刚XPG龙耀D50 ROG联名款。
固态和内存均来自威刚，固态使用了威刚的旗舰-XPG Gammix S70 Blade 1Tb，内存则是威刚XPG龙耀D50 ROG联名款。
金属的马甲加RGB灯带设计，并且马甲表面采用镜面镀镍工艺，做工用料很ROG。
金属的马甲加RGB灯带设计，并且马甲表面采用镜面镀镍工艺，做工用料很ROG。
灯带呈三角状一直延申到马甲区域，顶部灯带上的XPG LOGO字样加上类似于ROG的图腾线条美感十足。
灯带呈三角状一直延申到马甲区域，顶部灯带上的XPG LOGO字样加上类似于ROG的图腾线条美感十足。
马甲上斜切的线条结合三角状的灯带更加凸显出几何美学。
马甲上斜切的线条结合三角状的灯带更加凸显出几何美学。
安装到主板的效果，其实镜面处理的色彩效果与硬件是百搭的，跟随不同颜色的硬件而发射不同的颜色。
安装到主板的效果，其实镜面处理的色彩效果与硬件是百搭的，跟随不同颜色的硬件而发射不同的颜色。

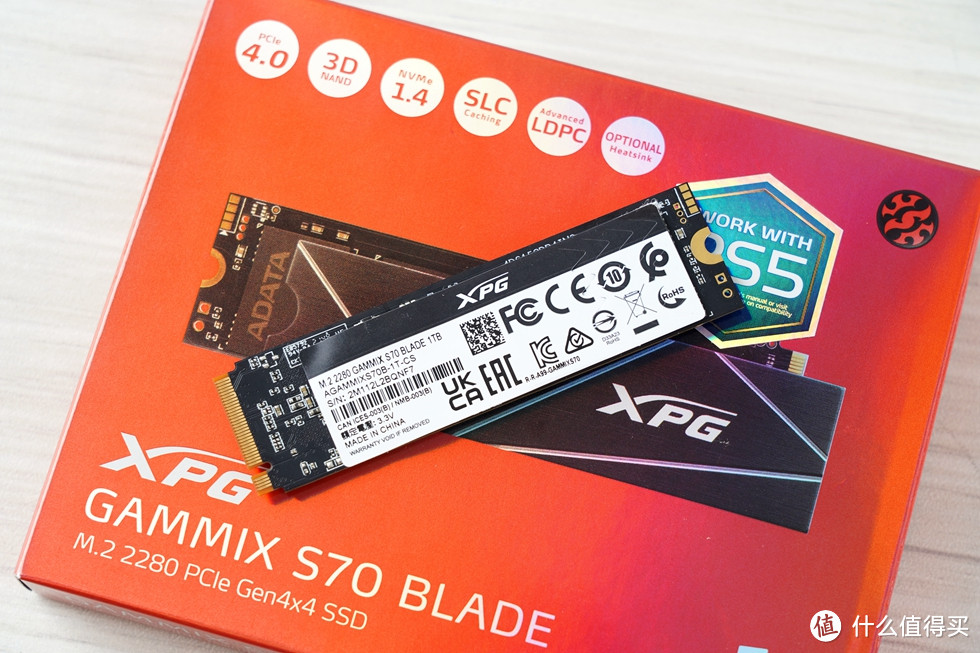

XPG Gammix S70 Blade包装内部额外提供了一片超薄散热片。XPG Gammix S70 Blade采用 M.2 2280 规格，InnoGrit的IG5236CAA主控，支持 PCIe 4.0x4 协议，顺序读取速度为 7400MB/s，顺序写入速度可达 6400MB/s，双面颗粒设计。
XPG Gammix S70 Blade包装内部额外提供了一片超薄散热片。XPG Gammix S70 Blade采用 M.2 2280 规格，InnoGrit的IG5236CAA主控，支持 PCIe 4.0x4 协议，顺序读取速度为 7400MB/s，顺序写入速度可达 6400MB/s，双面颗粒设计。

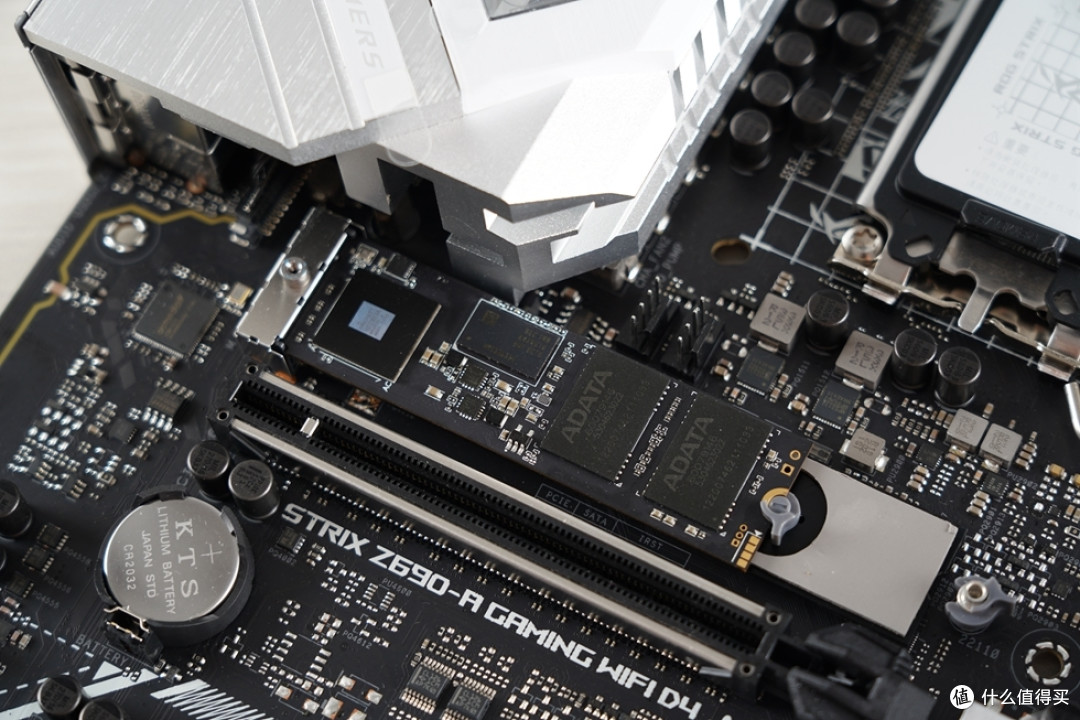

插入主板。
插入主板。

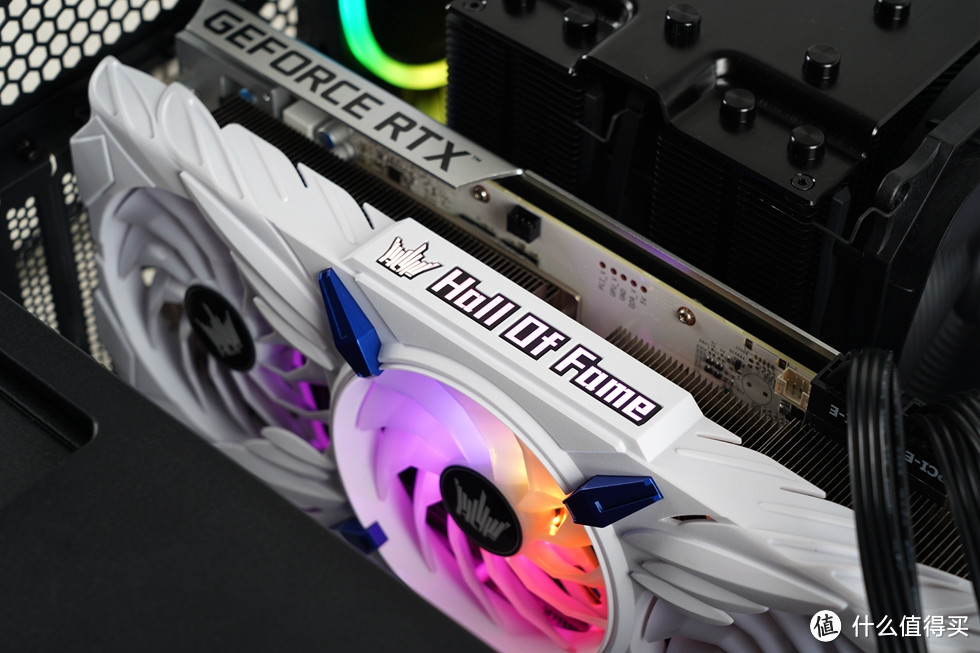

显卡来自影驰的3070ti hof pro，属于影驰HOF高端系列，显卡从外到内白色设计，正面采用天使羽翼的外观设计。
显卡来自影驰的3070ti hof pro，属于影驰HOF高端系列，显卡从外到内白色设计，正面采用天使羽翼的外观设计。

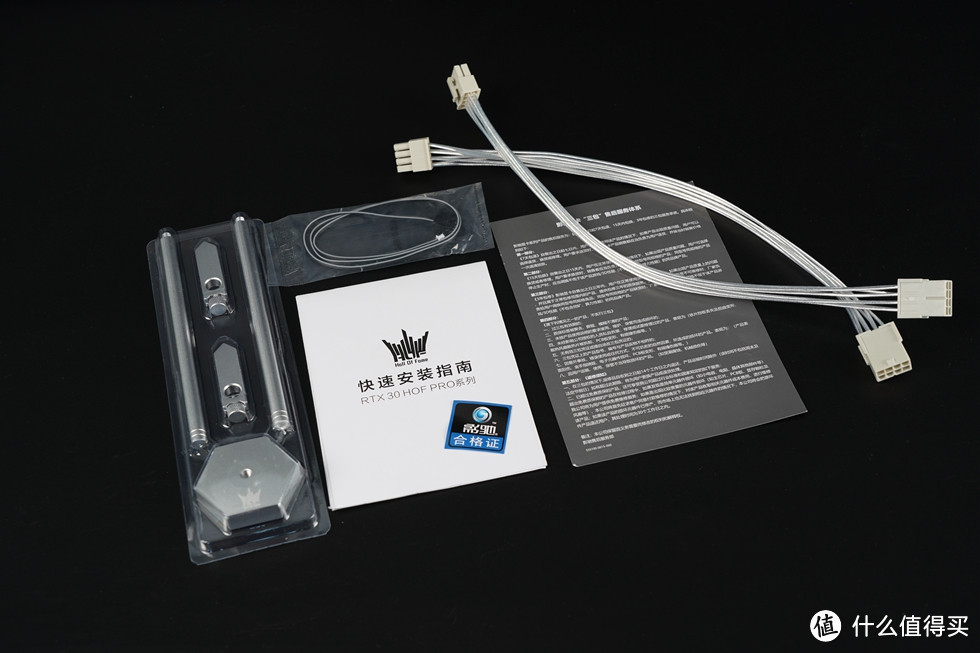

附件一览，自带了两根30cm的8Pin电源延长线，显卡支架，以及一根5V ARGB同步线。
附件一览，自带了两根30cm的8Pin电源延长线，显卡支架，以及一根5V ARGB同步线。

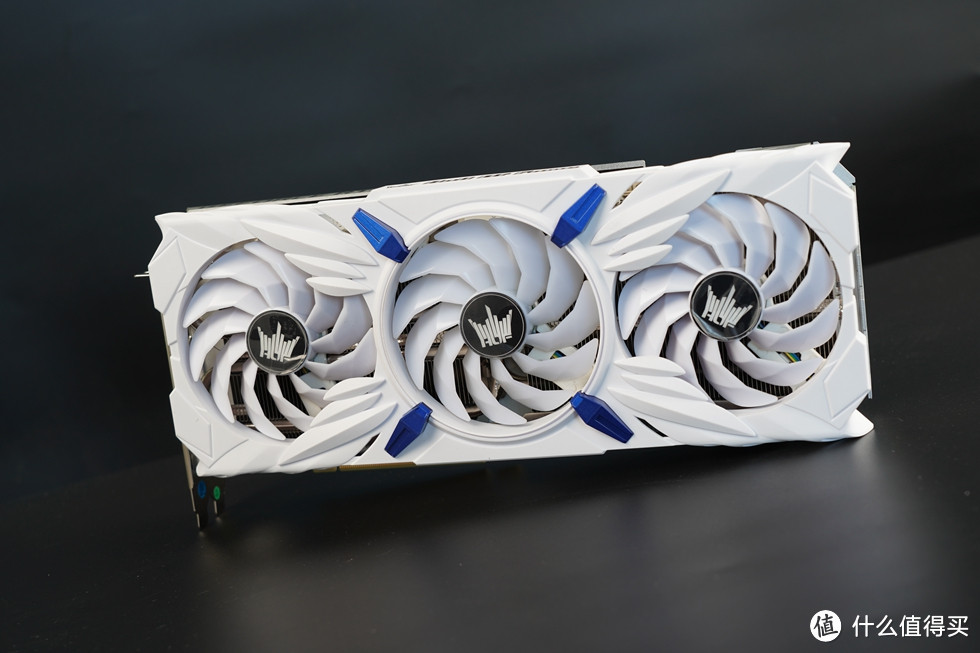

显卡3个散热风扇均采用11片静霜扇叶，并搭载智能启停技术，显卡通电后中间的风扇支持ARGB灯效。
显卡3个散热风扇均采用11片静霜扇叶，并搭载智能启停技术，显卡通电后中间的风扇支持ARGB灯效。
顶部的影驰HOF LOGO支持RGB灯效。
顶部的影驰HOF LOGO支持RGB灯效。
正面导流罩采用了天使羽翼的设计理念，中间风扇两侧分别延伸出两对羽翼，并且在显卡的顶部和侧面也都有独特的羽毛纹理。
正面导流罩采用了天使羽翼的设计理念，中间风扇两侧分别延伸出两对羽翼，并且在显卡的顶部和侧面也都有独特的羽毛纹理。

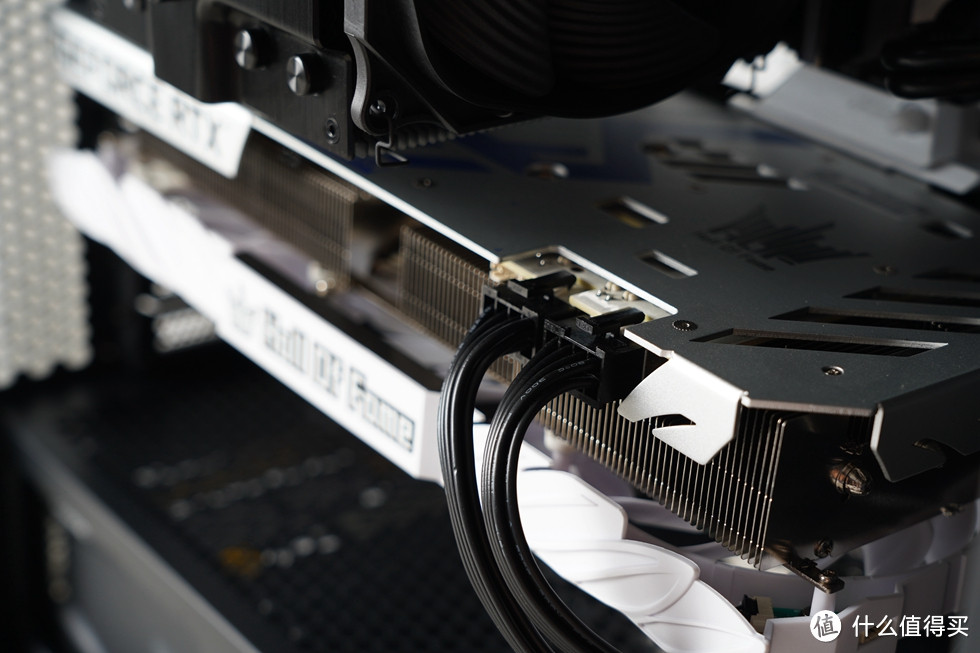

显卡的功耗设计为310W，搭载了8+8pin的合金加固供电接口，10相GPU供电，2相显存供电。
显卡的功耗设计为310W，搭载了8+8pin的合金加固供电接口，10相GPU供电，2相显存供电。
显卡金手指。
显卡金手指。

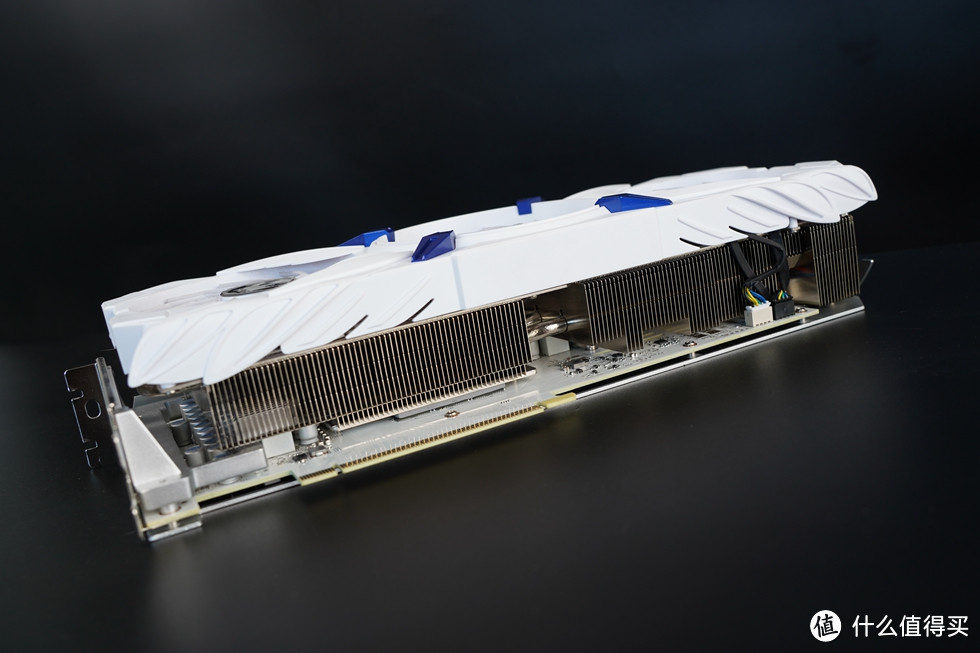

厚实的散热鳍片。
厚实的散热鳍片。

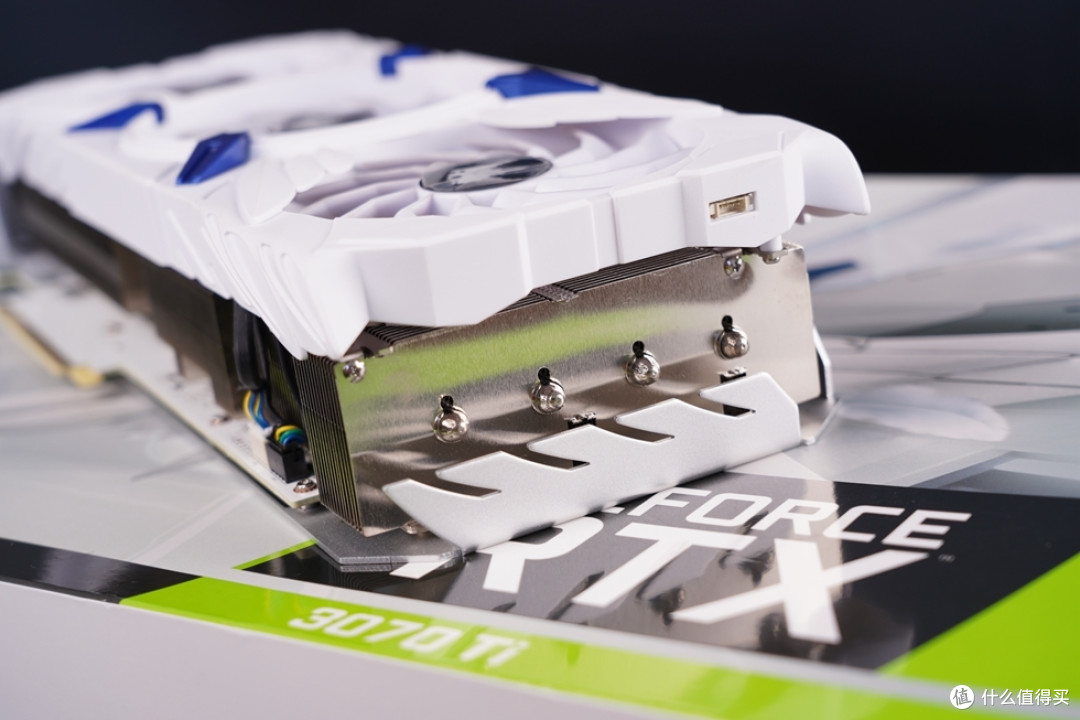

采用6根6mm镀镍复合热管并采用回流焊工艺。
采用6根6mm镀镍复合热管并采用回流焊工艺。
显卡背部，采用一体成型金属背板，背板尾部及芯片部位均做了大面积镂空处理，极大的提高了热空气流动性，散热效果更强。
显卡背部，采用一体成型金属背板，背板尾部及芯片部位均做了大面积镂空处理，极大的提高了热空气流动性，散热效果更强。
10层白色PCB。
10层白色PCB。
显卡输出接口部分，影驰RTX 3070 Ti HOF Pro提供了3个DP1.4a接口，以及一个HDMI 2.1接口，支持最新的4K144Hz显示器，同时还支持分辨率更高的8K60Hz显示。
显卡输出接口部分，影驰RTX 3070 Ti HOF Pro提供了3个DP1.4a接口，以及一个HDMI 2.1接口，支持最新的4K144Hz显示器，同时还支持分辨率更高的8K60Hz显示。
Seasonic Arch Q503机箱整体设计简约低调，布局经典。机箱三维尺寸分别为 448 mm (D) x 215 mm (W) x 482 mm (H)，定位为中塔型机箱。箱体采用钢制机身，左右两侧采用4mm厚度的钢化玻璃面板。
Seasonic Arch Q503机箱整体设计简约低调，布局经典。机箱三维尺寸分别为 448 mm (D) x 215 mm (W) x 482 mm (H)，定位为中塔型机箱。箱体采用钢制机身，左右两侧采用4mm厚度的钢化玻璃面板。
机箱自带海韵PRIME CONNECT 750W电源，泡沫绵包裹内嵌于机箱内部。
机箱自带海韵PRIME CONNECT 750W电源，泡沫绵包裹内嵌于机箱内部。

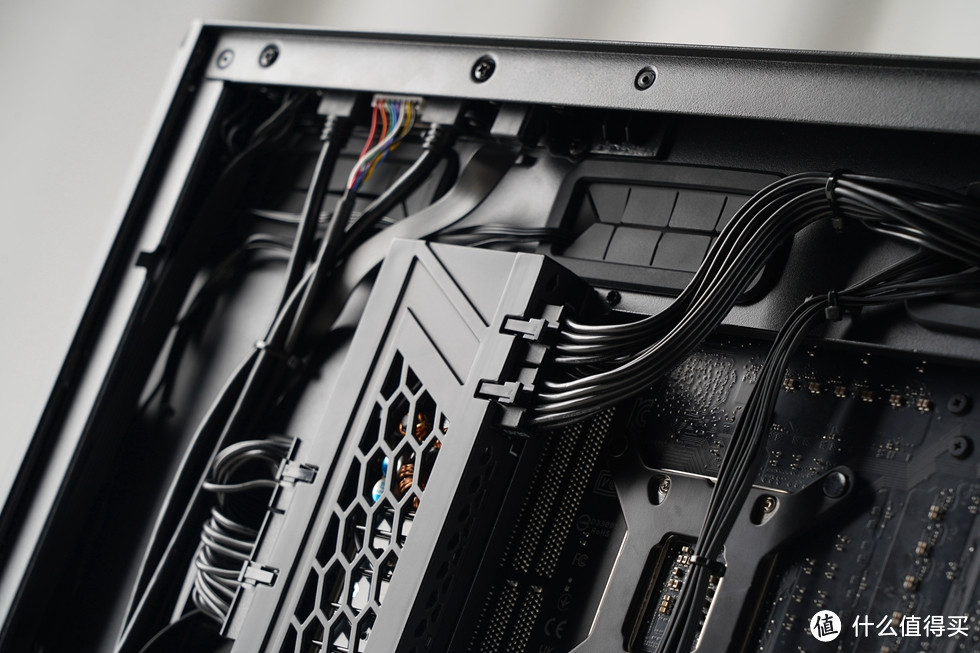

取下双侧钢化玻璃面板先来看机箱背部，首先吸引眼球的便是CONNECT电源模块竖置于中间位置，上方以及左侧均有走线开孔方便走线，主板背面的开孔也比较大有助于主板背面的散热。
取下双侧钢化玻璃面板先来看机箱背部，首先吸引眼球的便是CONNECT电源模块竖置于中间位置，上方以及左侧均有走线开孔方便走线，主板背面的开孔也比较大有助于主板背面的散热。
机箱前面板非常简约，仅在顶部贴有海韵ARCH LOGO铭牌，长条状的进气口位于前面板两侧。
机箱前面板非常简约，仅在顶部贴有海韵ARCH LOGO铭牌，长条状的进气口位于前面板两侧。
机箱内部，最大支持E-ATX规格的主板安装，显卡最长支持到380mm长度，风冷散热器最高支持到165mm高度。
机箱内部，最大支持E-ATX规格的主板安装，显卡最长支持到380mm长度，风冷散热器最高支持到165mm高度。
机箱尾部自带一枚120mm无光风扇。
机箱尾部自带一枚120mm无光风扇。
电源仓位置做了开窗处理，电源也可得到全面展示。
电源仓位置做了开窗处理，电源也可得到全面展示。
机箱前部也自带了两枚120mm无光风扇。
机箱前部也自带了两枚120mm无光风扇。

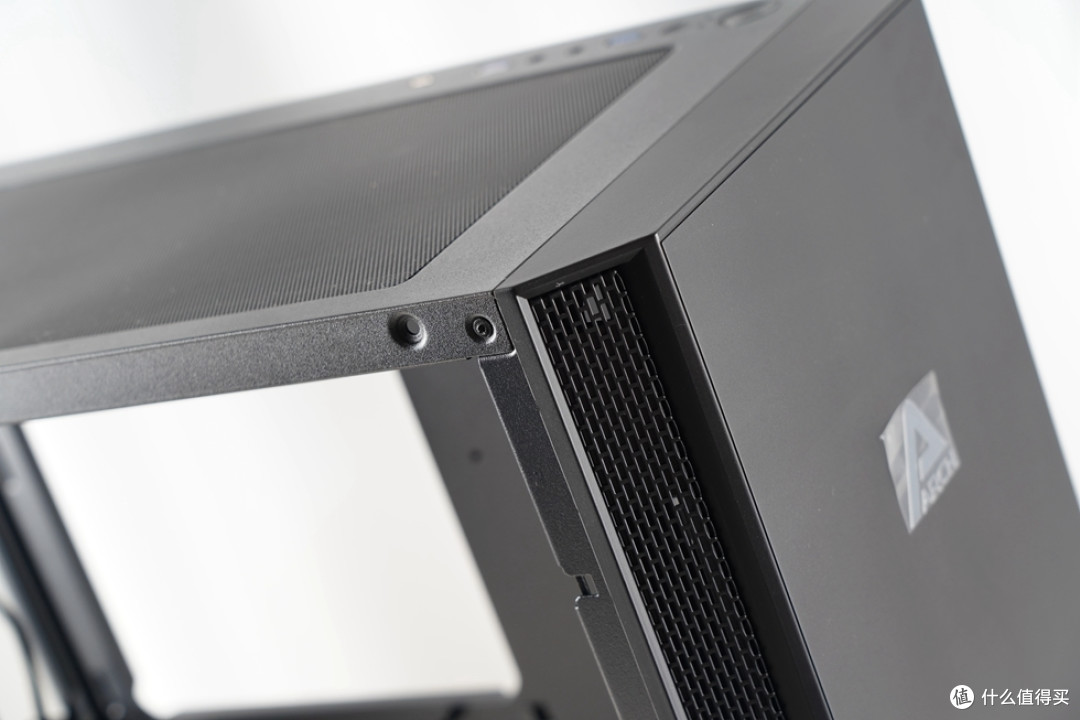

机箱右侧进风口。
机箱右侧进风口。
机箱顶部自带磁吸式可拆卸防尘网，便于日常清理维护，机箱IO接口也位于机箱顶部右侧，接口方面提供了1个USBType-C、2个USB 3.0 Type A、3.5mm音频输出输入、重启按键以及电源开关按钮。
机箱顶部自带磁吸式可拆卸防尘网，便于日常清理维护，机箱IO接口也位于机箱顶部右侧，接口方面提供了1个USBType-C、2个USB 3.0 Type A、3.5mm音频输出输入、重启按键以及电源开关按钮。
机箱顶部可安装2个120mm风扇（240mm冷排)或2个140mm(280mm冷排)。
机箱顶部可安装2个120mm风扇（240mm冷排)或2个140mm(280mm冷排)。

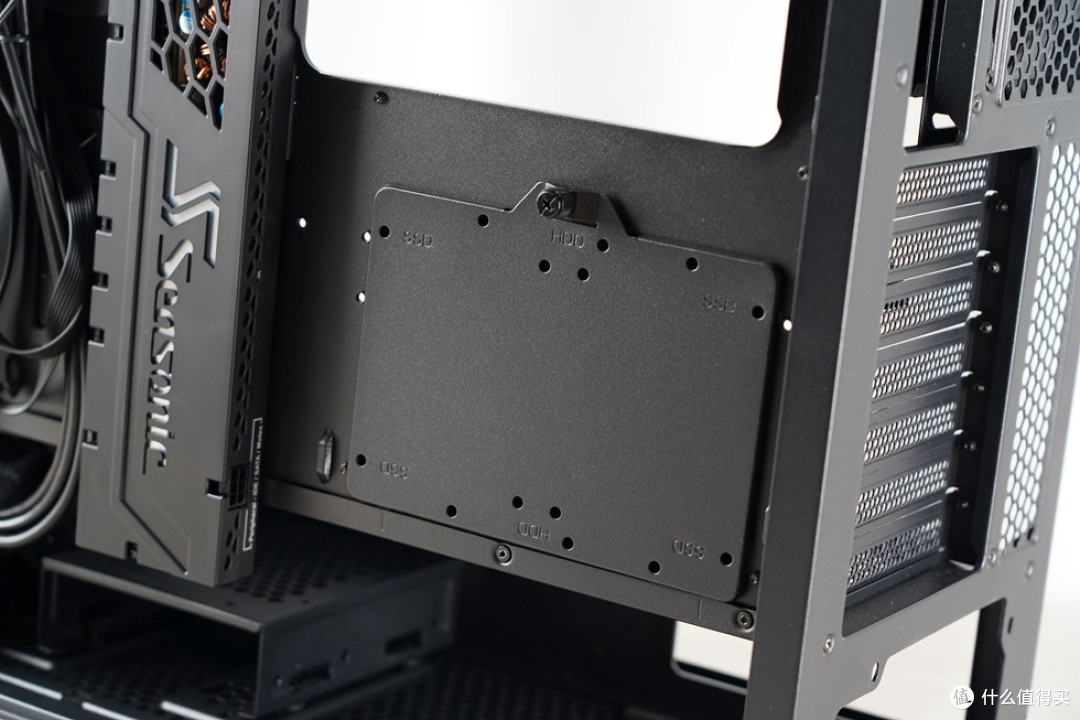

2.5寸HDD/SSD硬盘按装位。
2.5寸HDD/SSD硬盘按装位。

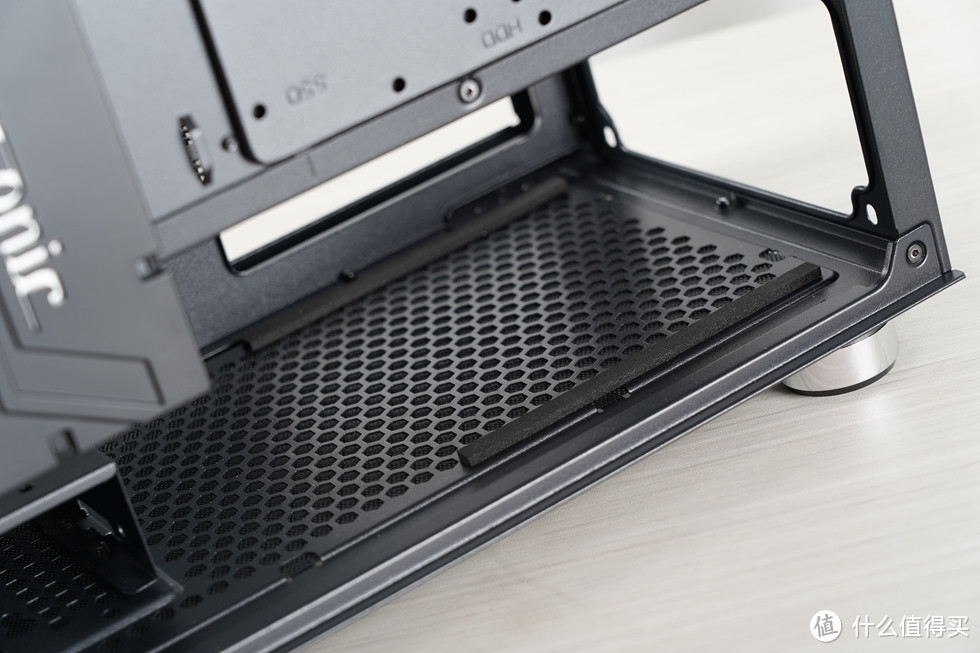

电源安装位还有海绵条，保护电源同时也起到减震作用。
电源安装位还有海绵条，保护电源同时也起到减震作用。
机箱底部，提供了四个圆形减震脚垫，质感不错。底部还有可拆式防尘网，防尘同时也便于日常清理维护。
机箱底部，提供了四个圆形减震脚垫，质感不错。底部还有可拆式防尘网，防尘同时也便于日常清理维护。
机箱自带海韵PRIME CONNECT 750W电源，通过80PLUS金牌认证，在50%负载下转换效率可达92%，单路 12V 输出电流 62A，功率 744 瓦。
机箱自带海韵PRIME CONNECT 750W电源，通过80PLUS金牌认证，在50%负载下转换效率可达92%，单路 12V 输出电流 62A，功率 744 瓦。

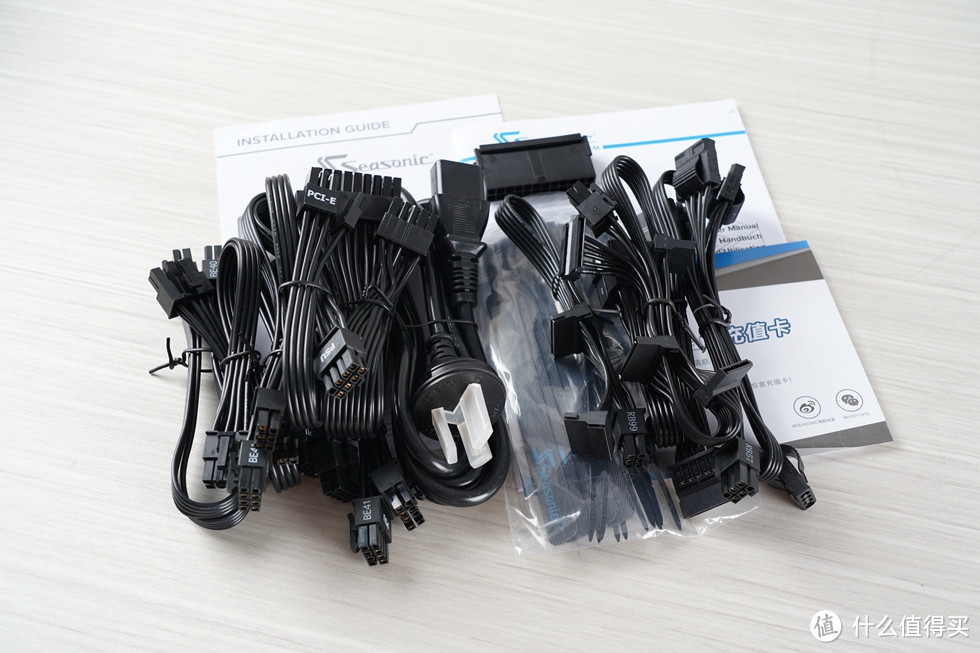

电源附件提供了模组线材、理线魔术贴、安装螺丝及安装说明书等。模组线材柔软扁平，长度也非常适中。电源线材咨询过海韵官方，暂时无法与其他海韵电源通用。
电源附件提供了模组线材、理线魔术贴、安装螺丝及安装说明书等。模组线材柔软扁平，长度也非常适中。电源线材咨询过海韵官方，暂时无法与其他海韵电源通用。
电源名牌。
电源名牌。

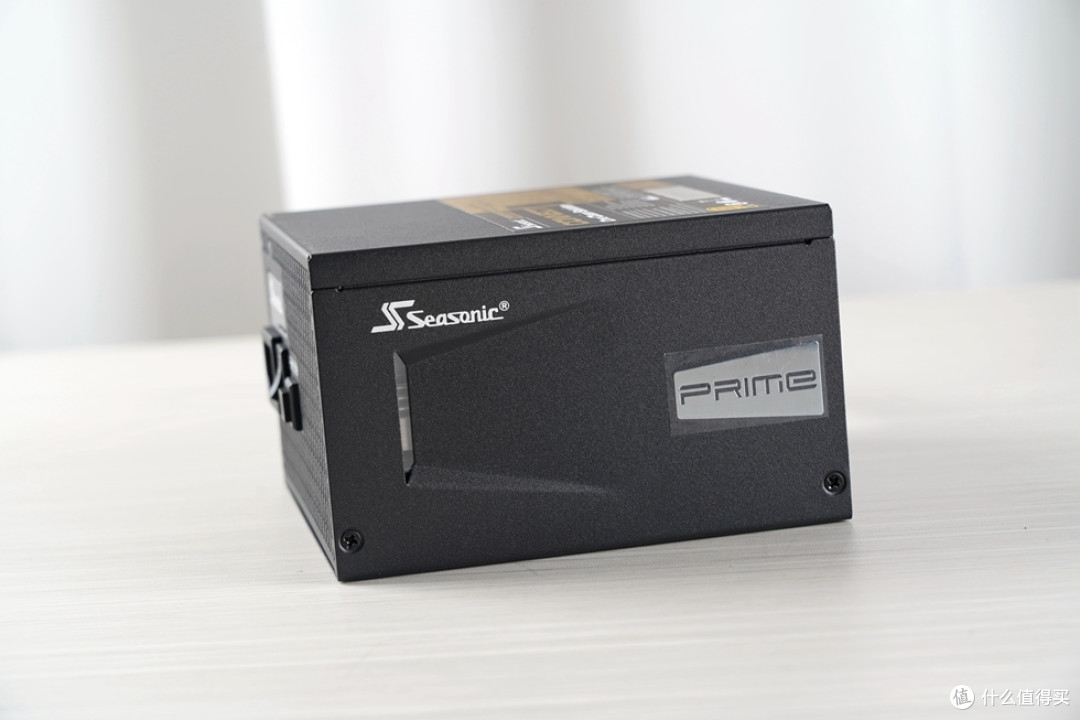

电源侧面。
电源侧面。
尾部除了电源开关外之外，还有电源风扇的Hybrid Mode温控开关，可以调节静音模式与普通模式。
尾部除了电源开关外之外，还有电源风扇的Hybrid Mode温控开关，可以调节静音模式与普通模式。
电源输出接线方面有些不同，不是20+4Pin，而是20Pin加一个10Pin的小接口，小接线口为电源提供开启讯号。
电源输出接线方面有些不同，不是20+4Pin，而是20Pin加一个10Pin的小接口，小接线口为电源提供开启讯号。
双色外壳设计，散热孔采用了拉长的六边形设计，镀铬不锈钢网罩作为进气栅格的装饰。电源内部由一枚135MM风扇提供散热。
双色外壳设计，散热孔采用了拉长的六边形设计，镀铬不锈钢网罩作为进气栅格的装饰。电源内部由一枚135MM风扇提供散热。
整机测试
完毕......
