奥迪一代液晶仪表盘超低成本刷运动布局教程

注意事项

1.有一定的电脑常识

2.详细阅读全文

3.操作可能存在一定风险，自行斟酌。

前期准备

1.带网口笔记本电脑

2.安装ODIS-E12.2或以上版本

3.某宝购买doip诊断线

(5054/6154也可，本教程基于doip操作）

建立连接

1.DOIP线连接车辆与电脑，打开前引擎盖，车辆通电

2.打开OIDS-E软件

3.选择正确工程项目

B9等车型选择AU49X，其余型号自己搜索

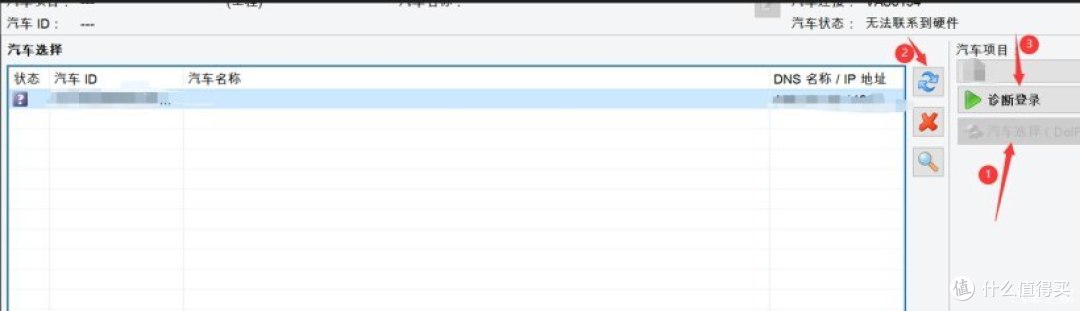

4.点击汽车选择，点击刷新

5.刷新出车辆后点击诊断登陆

连接成功如图

数据刷写

1.选择17组合仪表

2.点击009诊断会话

3.开发模式，进行

4.点击008访问权限，输入登陆代码20103，进行

5.选择11特殊功能，十六进制服务

6.发送代码（任选一个）

激活 S 运动布局（不安装彩虹模块）： 3D 14 03 00 3C 09 01 01
激活 运动布局（不安装彩虹模块）： 3D 14 03 00 3C 09 01 03
激活 S 运动布局（安装彩虹模块）： 3D 14 03 00 3C 09 02 01 57
激活 RS 运动布局（安装彩虹模块）： 3D 14 03 00 3C 09 02 03 57
禁用运动布局：3D 14 03 00 3C 09 02 00 57

7.发送11 01 重启仪表盘

仪表盘切换布局
