兄弟7090DW打印机提升WiFi信号的尝试

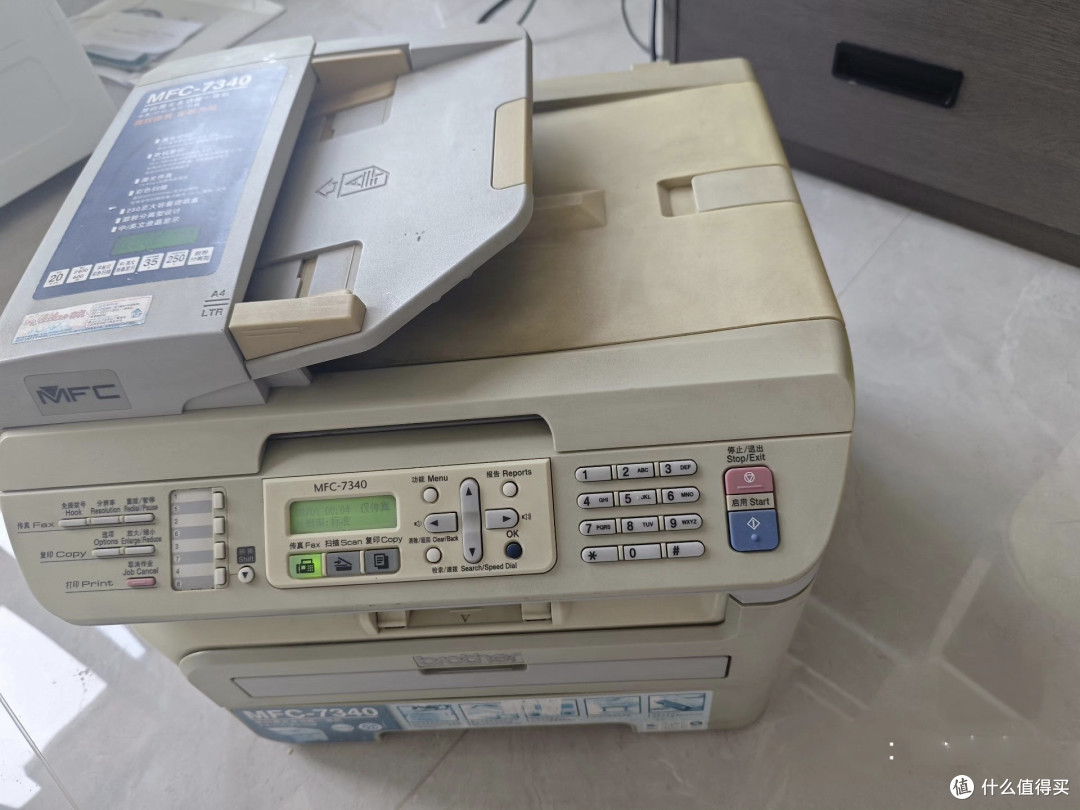

故事的一开始是家里的老家伙兄弟的7340彻底坏了，这台打印机也是年头够久了。光荣退役。

自己家打印量不大，只有在老是半夜临时发作业的时候才有用武之地。所以本着能省则省的原则，在闲鱼淘了一个兄弟的7090DW。成色有八九成新。支持双面打印，支持WiFi本地打印，不管是打印速度和打印质量对比原来的7340还是有很大的提升的。

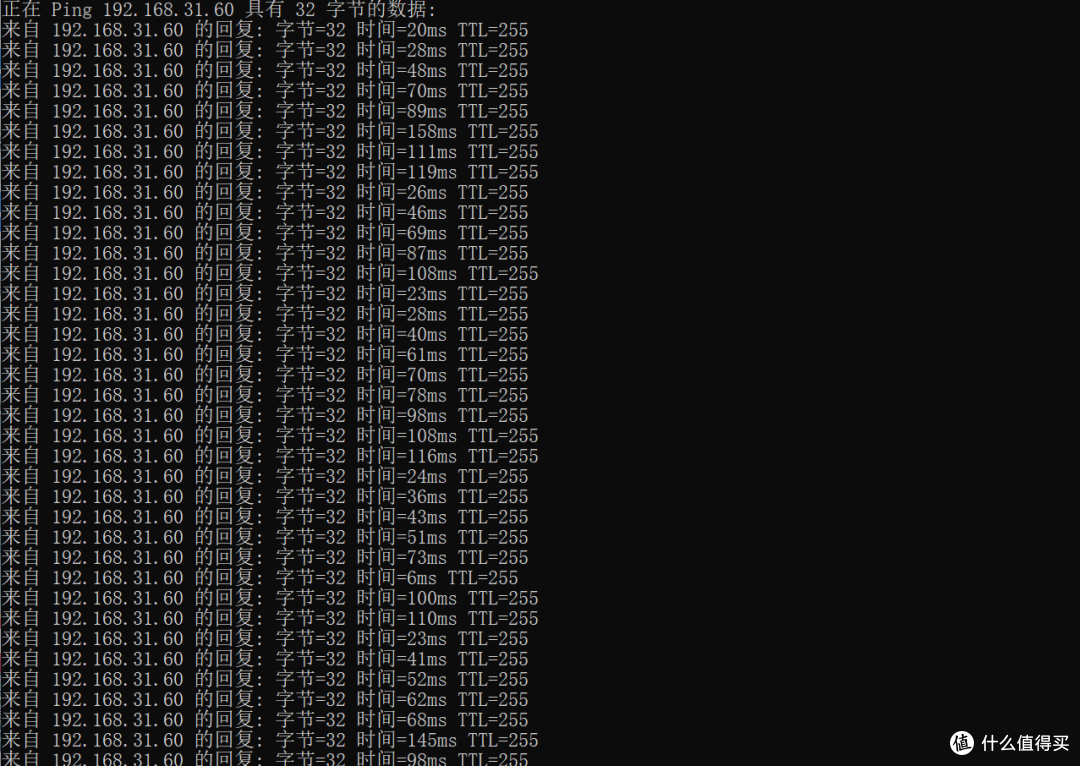

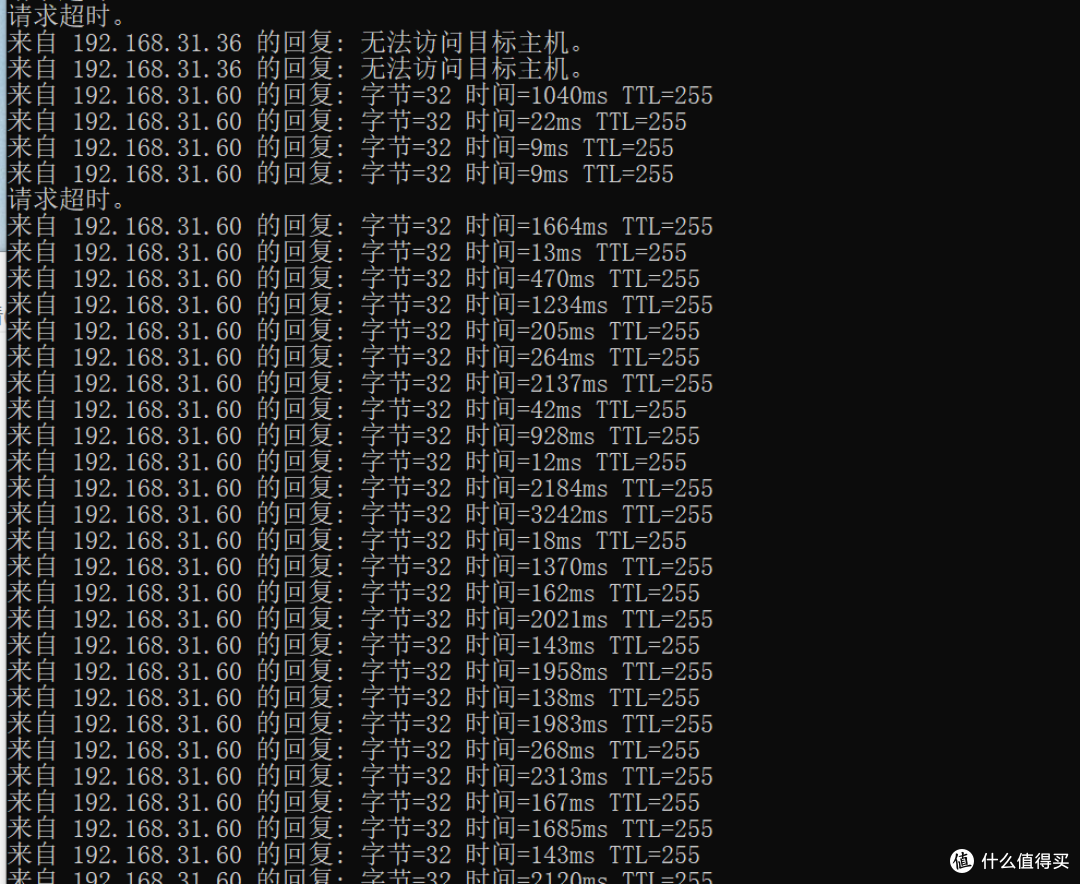

打印机到手后打印机本身没有任何的问题。可是放打印机的地方有点问题。放打印机的地方在我电脑桌旁边的柜子里，当时这个柜子是全屋定制的，柜子上面有个小鱼缸，下面是开口冲着侧面开的一个空间，正好放打印机，最下面是冲着前面开的一个抽屉。打印机需要网络共享给我自己还有我儿子的电脑用，以便于我不在家他可以自己打印东西。原来的7340是通过一个网络打印共享服务器实现的。现在换了这个，他直接可以连接WiFi共享打印了。可是问题是，原来用打印共享服务器的时候，他本身是带天线的。所以没有感觉WiFi信号不好，这个7090DW放到同样的位置上，WiFi信号就是不行。延迟高，还丢包。带来的问题就是打印时一个文件半天打不出来，或者打印到一半出错。

路由器距离打印机只有一堵墙，这个屋子里不管哪个设备都没有问题。问题应该就是出在它所在位置在电脑桌的边上，鱼缸的下面，这个应该是这个WiFi的信号死角。鱼缸还有电脑桌的金属桌架对信号有阻碍。

想解决这个问题，2个方法，一，把打印机换个位置。二，增强这个地方的WiFi信号。我这柜子定做的，也不想动打印机也不想动鱼缸，方案一否掉。那就是增强这个地方的WiFi信号了。还有一点7090DW没有网线口，直插网线也不可能。你说为了这一个设备就搞个mesh路由给他服务实在是有点浪费，浪费设备，也浪费电。

排除一切别的法子，只有一个，增强打印机的信号。想增强打印机的信号，就是换天线了。开拆。把打印机拆开研究一下子。

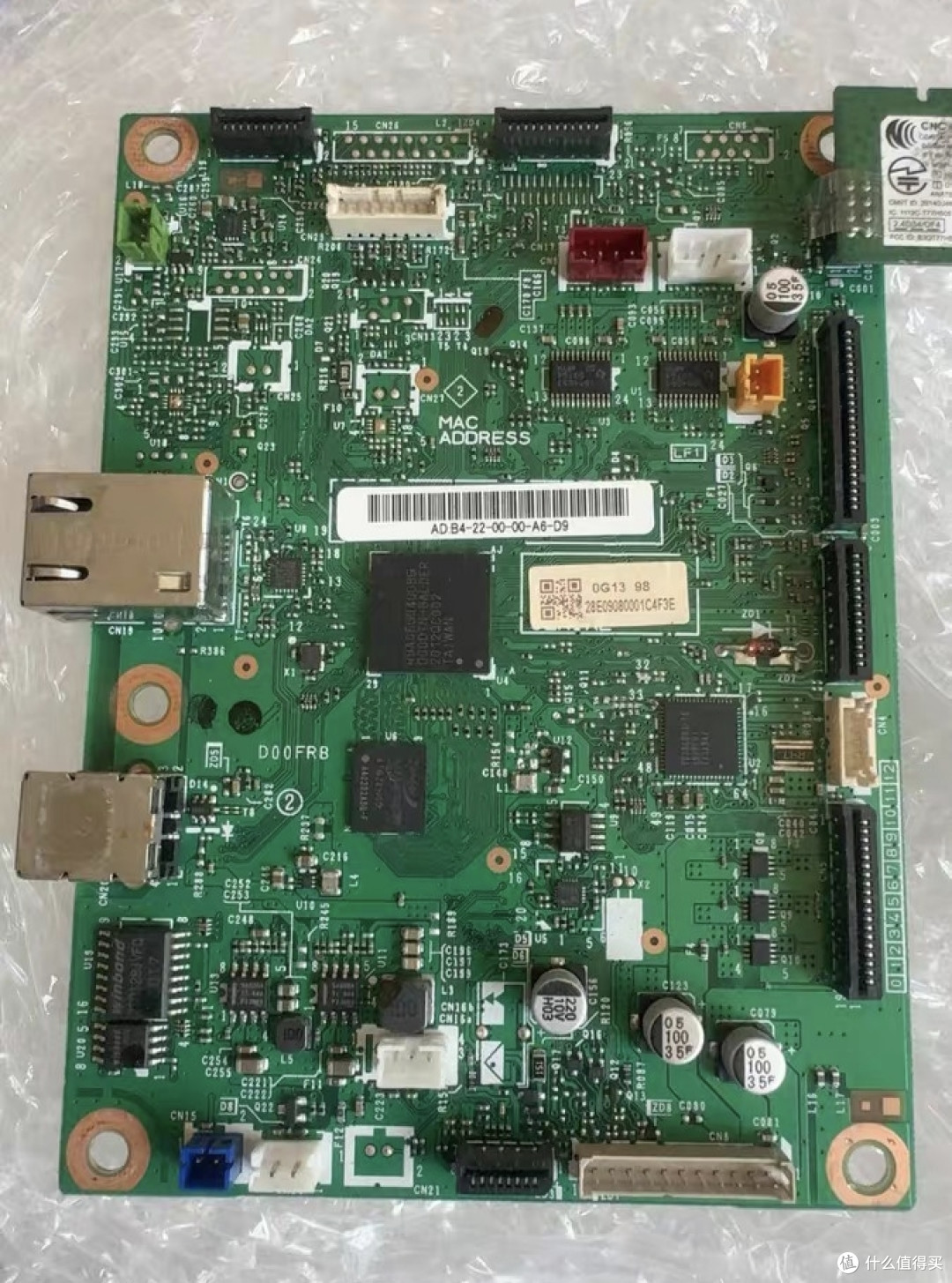

打印机主板长这样子，这是我从网上找的，我自己拍的不知道啥时候删掉了

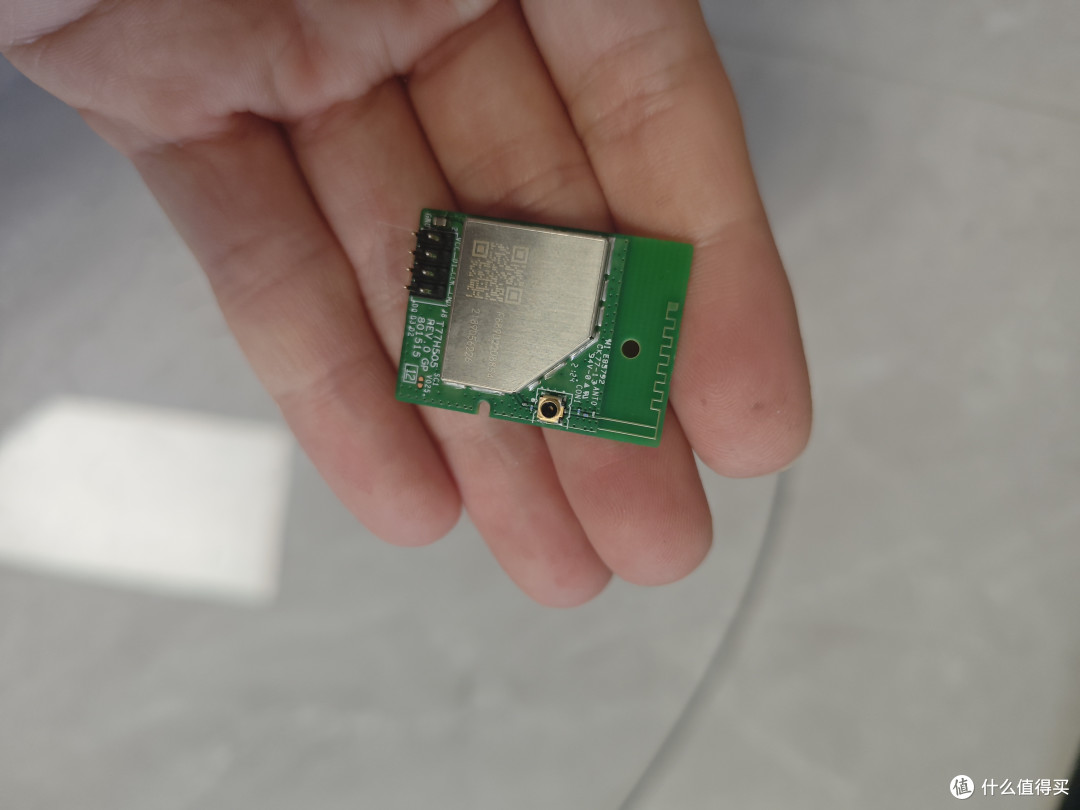

主板其实不用从机器上拆下来。看到右上角的那块小电路板了吗？那就是打印机的WiFi模块，基本上兄弟打印机单频WiFi的机型都用的这个模块。

这个模块是插在主板上的，可以看到他的短短的一截印刷天线。本来以为这个座子是和笔记本上一样的ipex接口，买条那种笔记本内置的天线插上贴在机器里面就大功告成了。可仔细一看，不行。这个接口不普通啊。

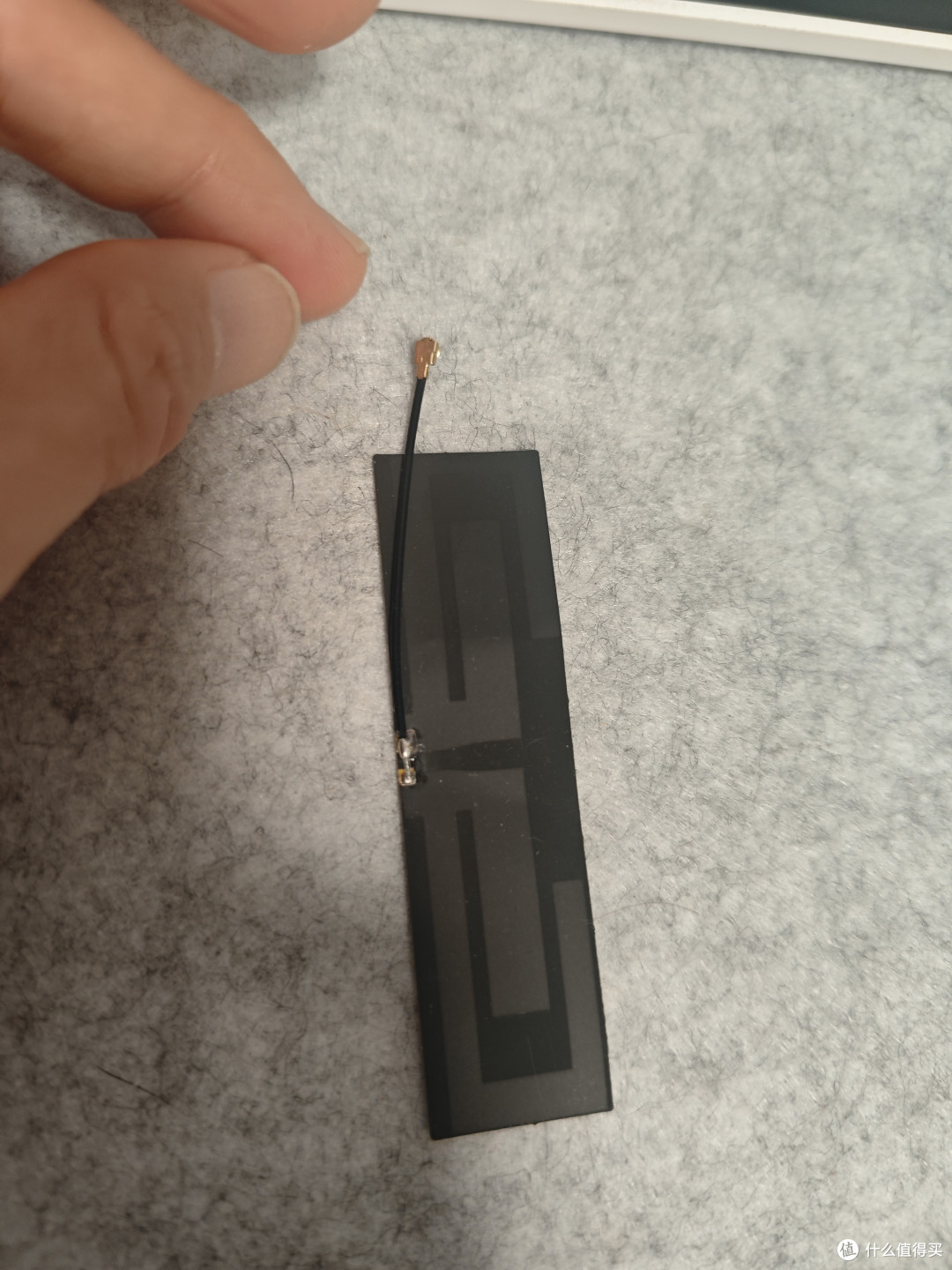

这是笔记本等便携设备常见的天线

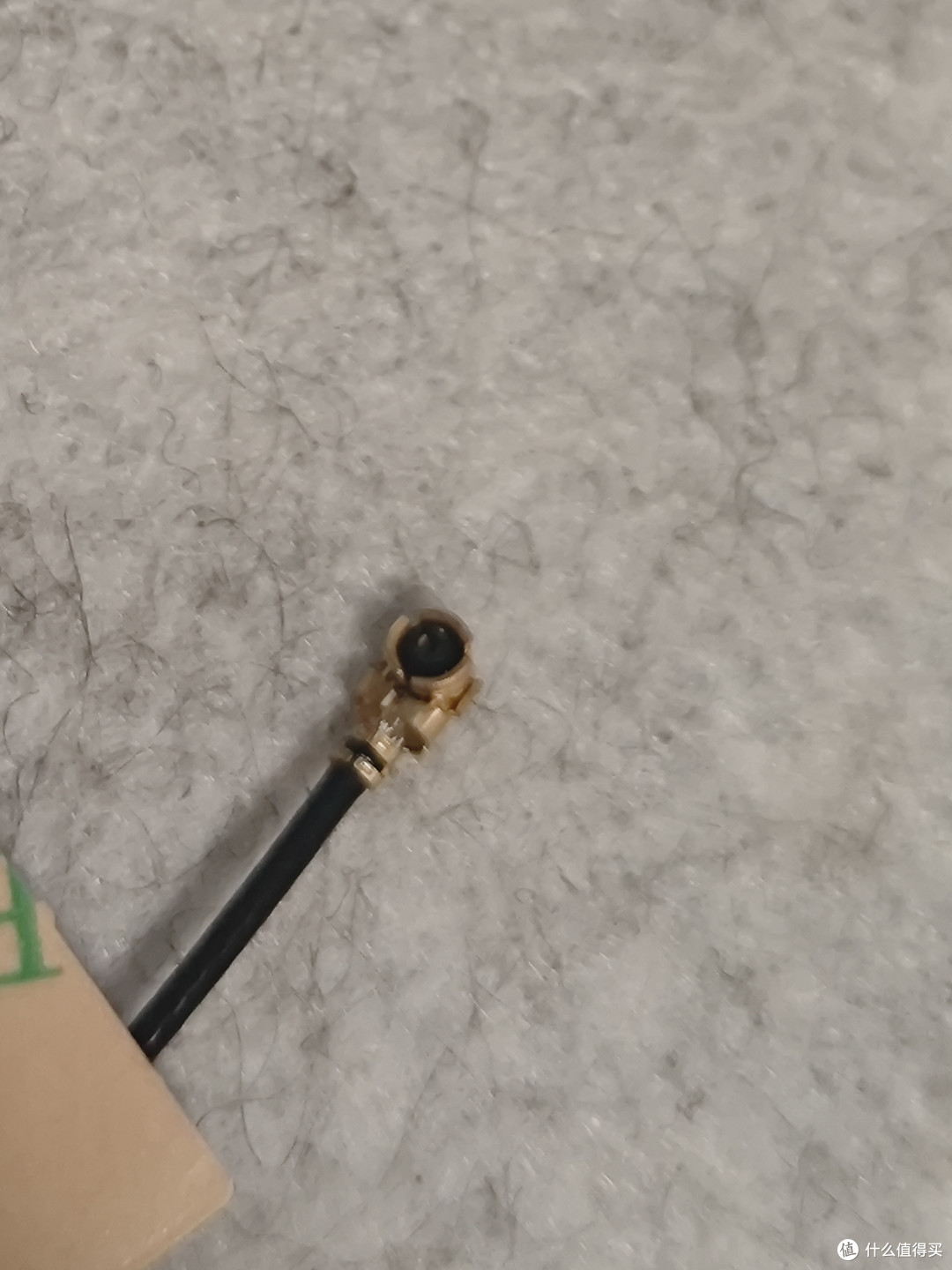

这也是最常见的ipex接口

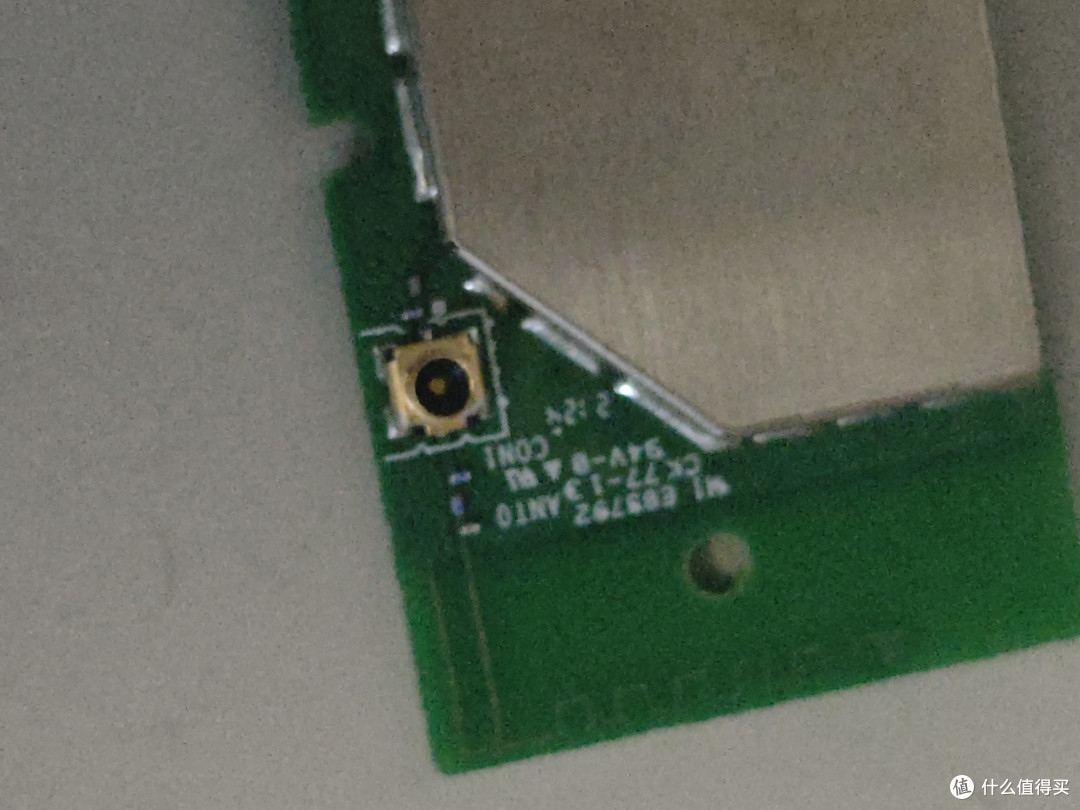

我给个这接口的特写你们看下

查了很多资料才明白这种内孔式的2mm天线底座，叫做MS-156接口，一般用在手机上的比较多。它用这个接口的意义在于，如果这个接口用的是普通的天线底座的话，你插上天线的话，会和这个WiFi板子上的印刷天线产生相互干扰，这个底座的意义在于，当你插上MS-156接口的天线后，他会自动把天线的线路切换到外接天线这里，内置的印刷天线就屏蔽掉了。

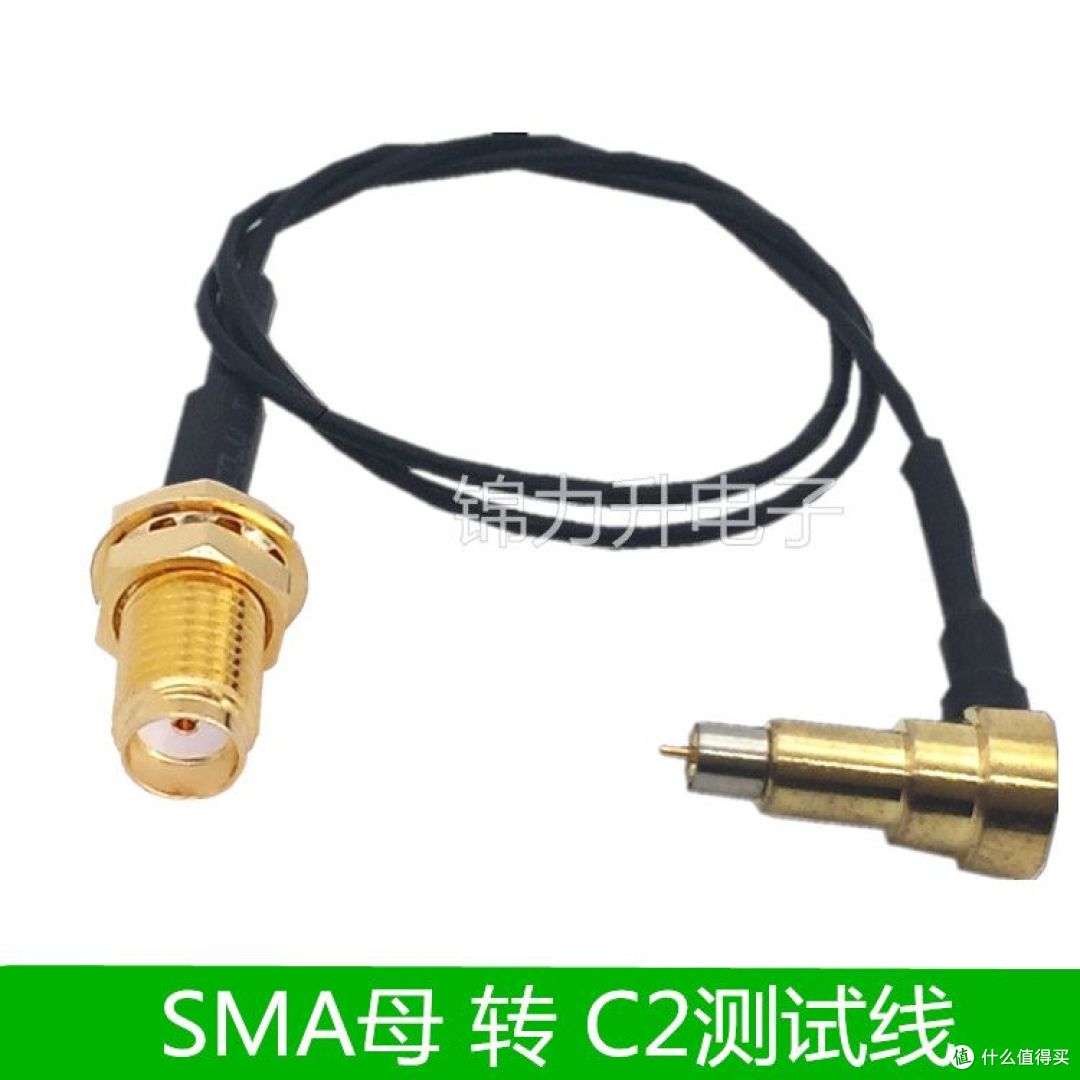

有了型号就好买配件了。可是查了拼夕夕，还有淘宝，发现直接这个接口的天线没有，只有转接头。MS-156转SMA口，而且价格都不便宜。多方比价后下单了这个

需要提醒的是，这个MS-156接头有两种，一种是长的，一种是短的。这个WiFi模块是反着插在主板上的，背面的空间有限。必须要买短的。到货后安装发现还是不行。后面间距太小了。这个接头顶着后面的塑料背板，WiFi模块根本就够不着主板的插针。

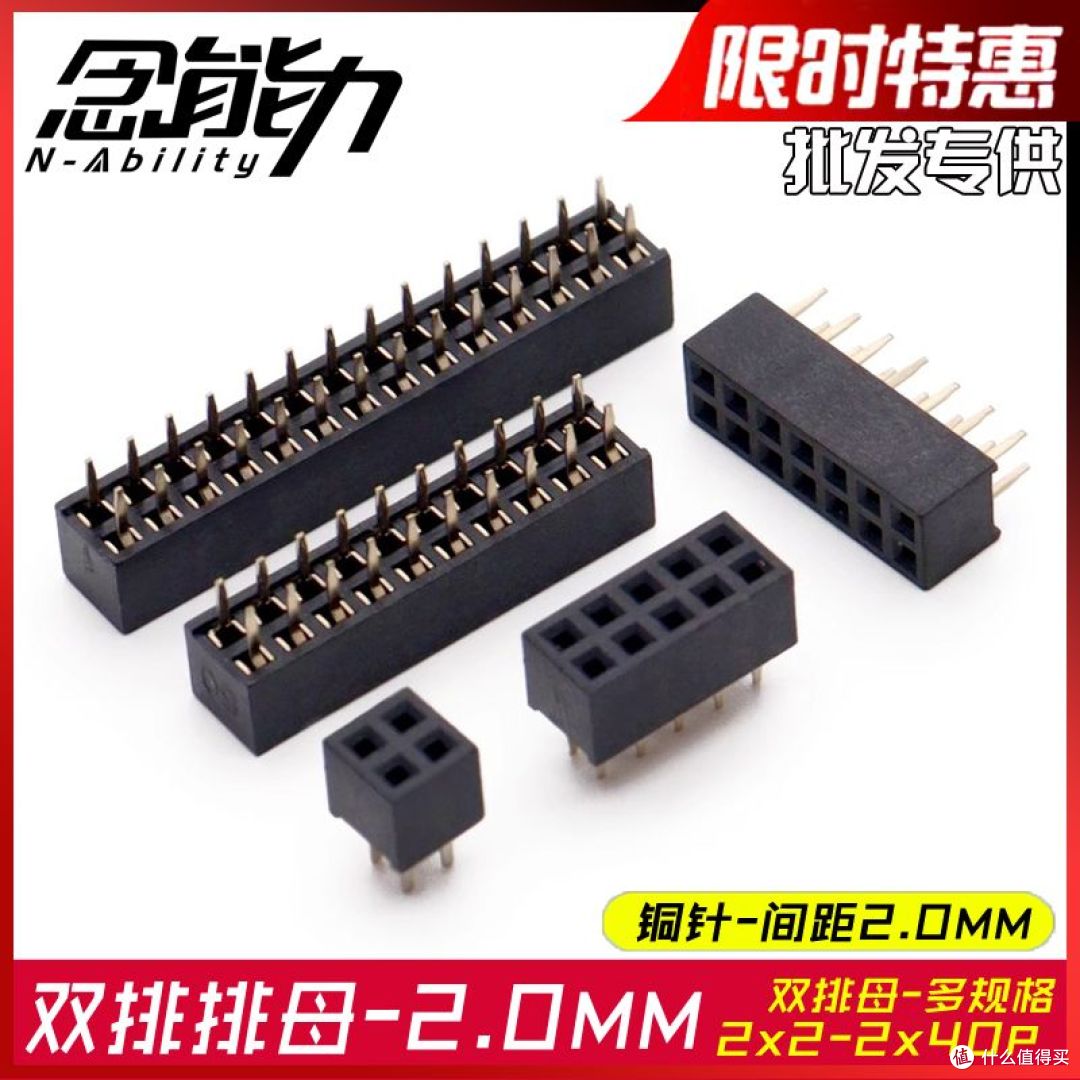

有不想要破坏打印机的结构，看了唯一的法子就是延长这个主板的底座接口了。本来想着用杜邦线把这个接口延长出来，把WiFi板子直接放到机器的外面，外置。后来一想这个接口延长后不知道会不会对信号的传输造成影响，而且电路板外置，损坏的风险比较高。想了想，那就加高这个主板上的底座好了。搜索了一下，找到了这个

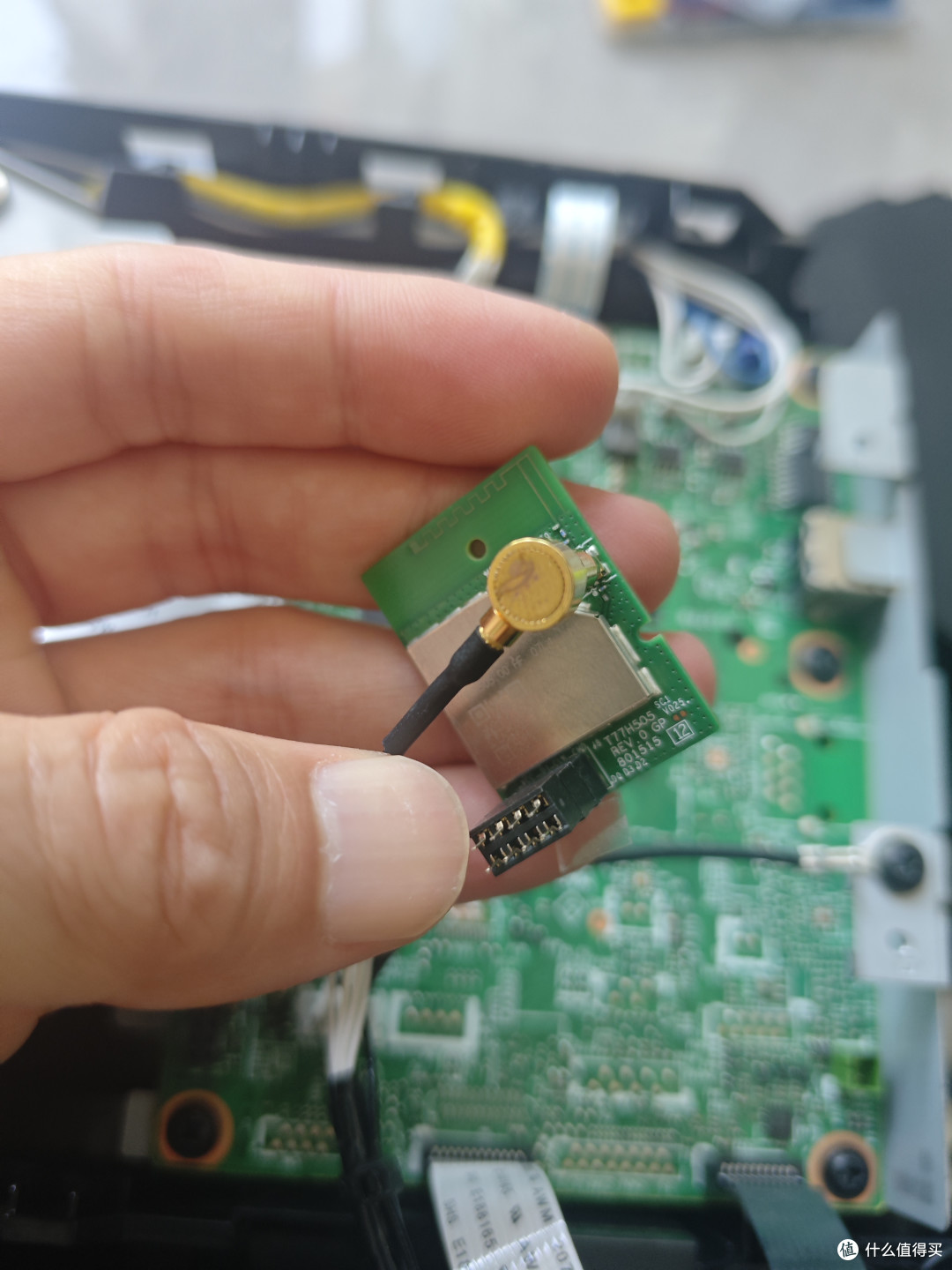

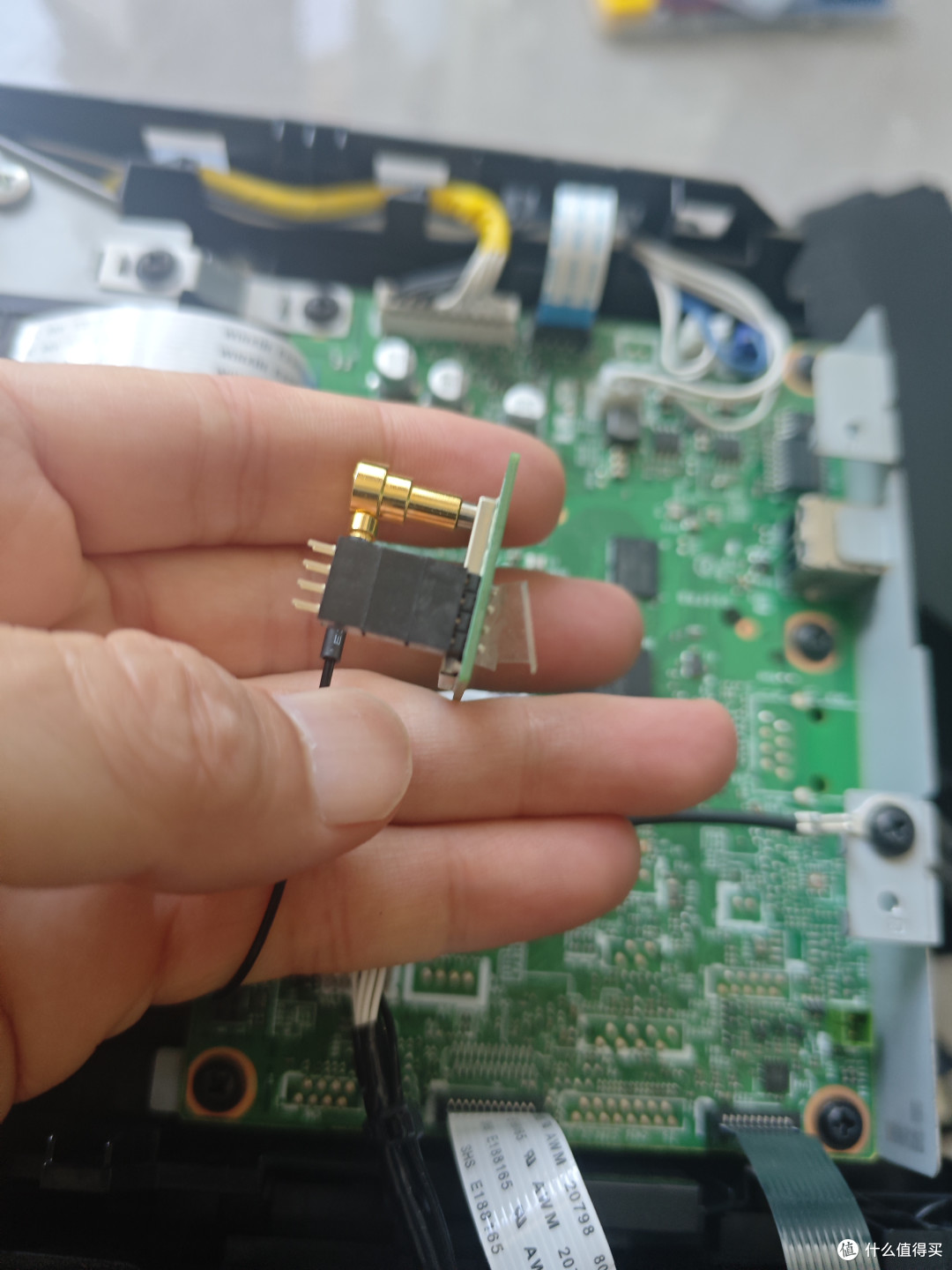

要注意一点就是这个插座是2.0mm间距的，买错了插不上。而且是可以多个叠加插入的。到货后插上是这个效果的。

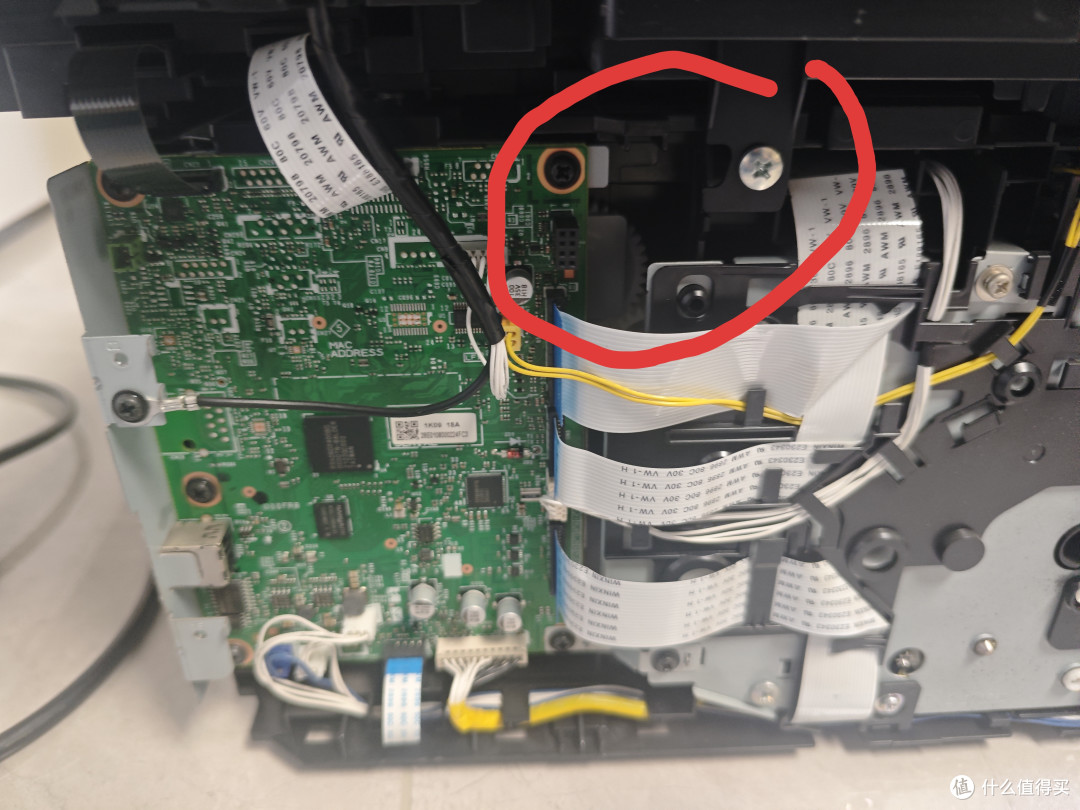

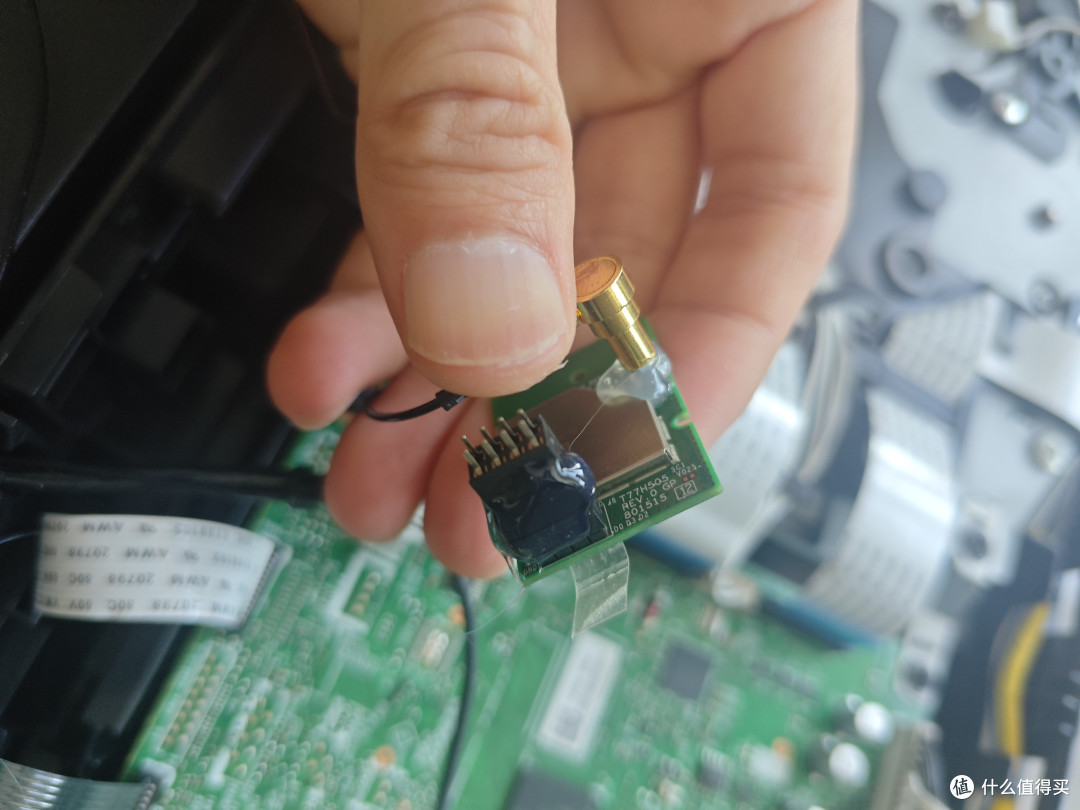

打印机工作会有很大的震动，我就把接口地方用热熔胶固定了一下。效果完美，一点也不影响打印机的侧盖安装。天线的线可以从主板到扫描台的那个数据线的位置引出来，什么也不影响。当然了，最好用扎带固定一下，免得不小心扯断天线。

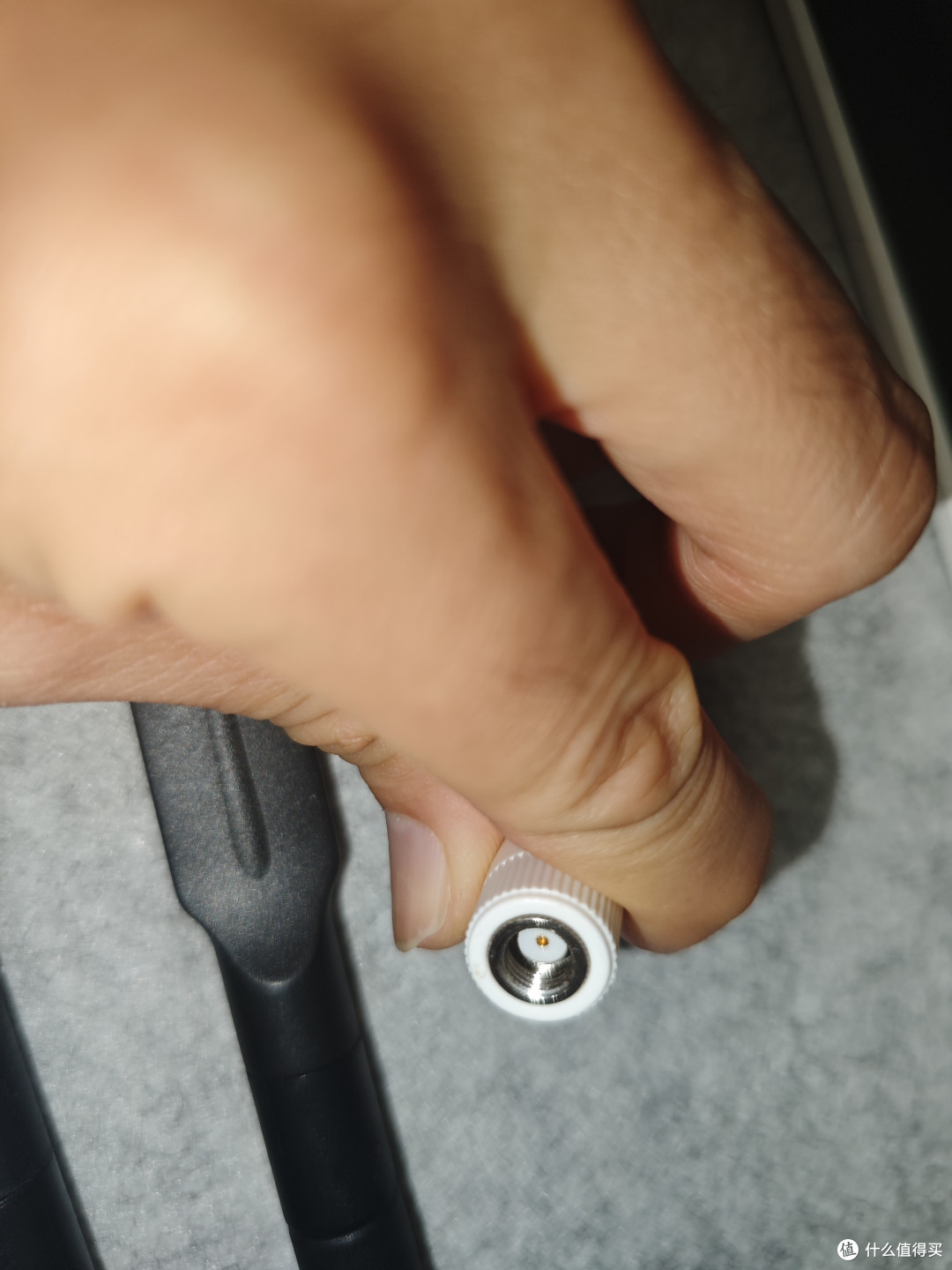

还有个小问题就是引出来的是sma口的外螺纹内公针，而普通的sma接口的天线都是内螺纹，内孔。需要用转接头才行。

后来因为一开始买的那个MS-156转sma的转接线买短了，干脆就买个sma的延长线，sma的外螺内针转sma的内螺内针延长线。

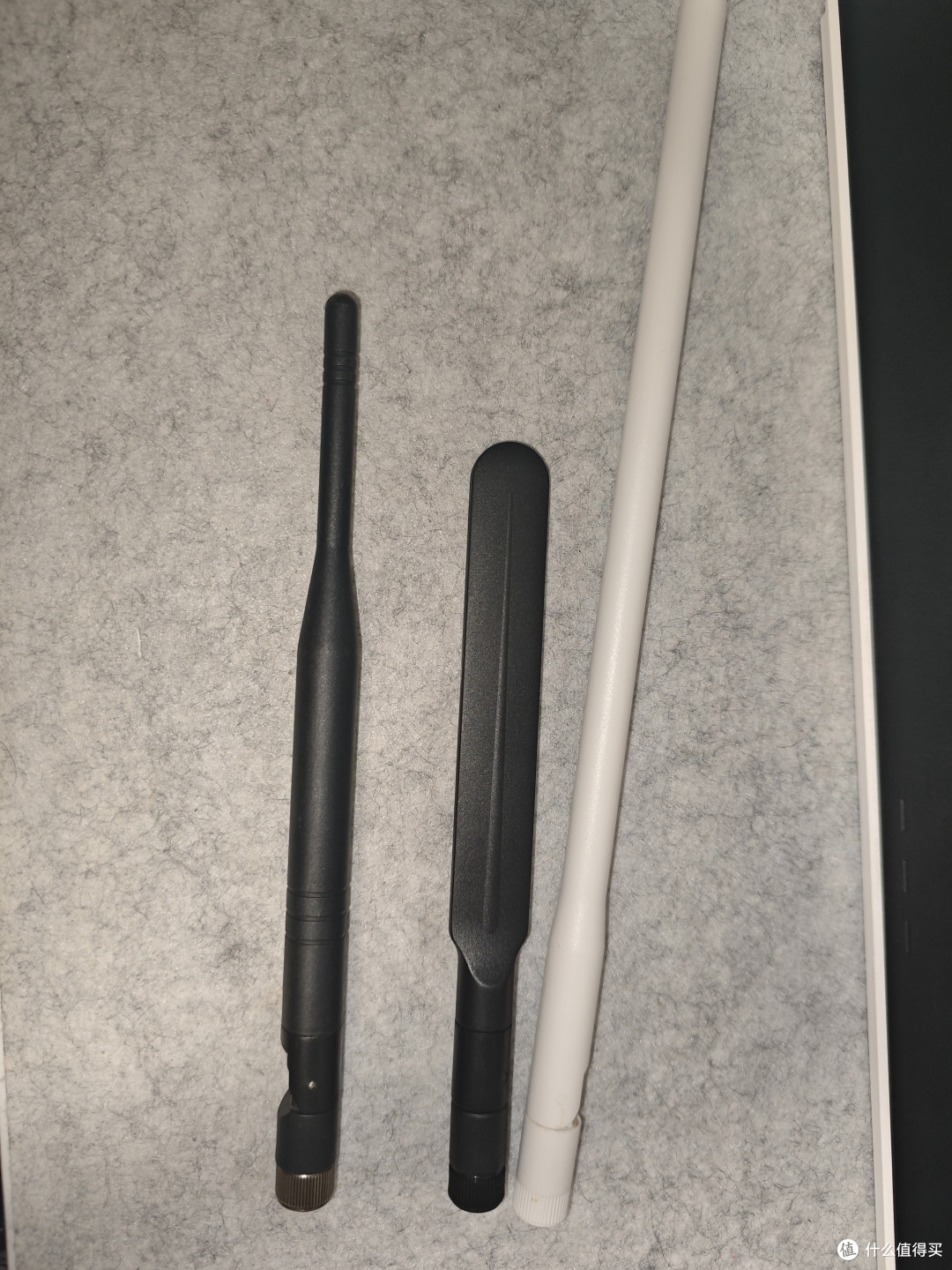

延长线到货后，直接把手头的三个sma天线都插上测试了一下。

最后还是这根白色的增益高，信号更好。

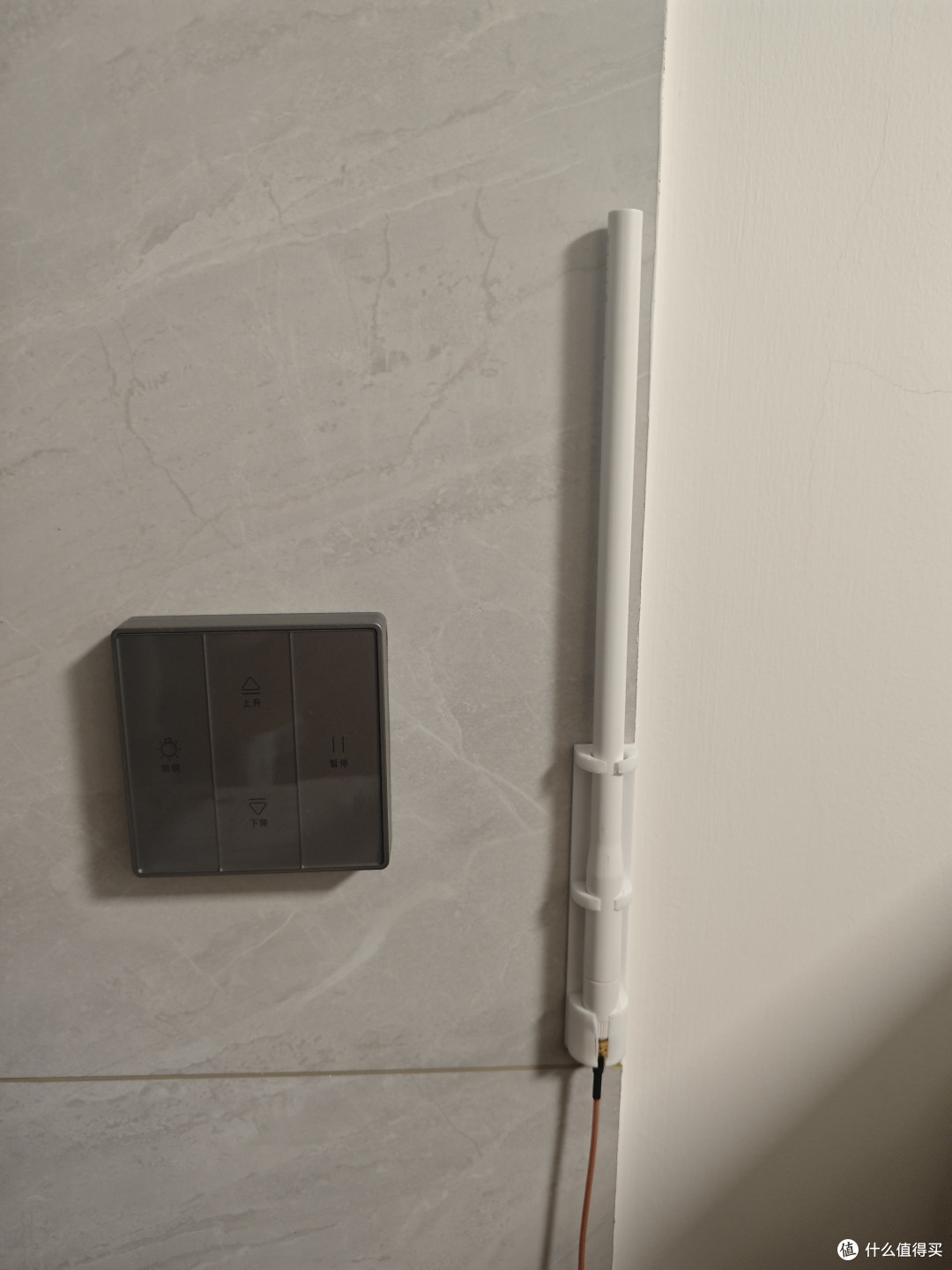

信号好多了，打印机终于正常使用了！3D打印一个天线的粘墙的支架，完美收官。

把整个过程写下来，希望对有这个需求的人是个帮助。
