HDMI2.0 一分二有源分配芯片 IT66630 基础解析

前言

在影音同步投屏、商用多屏展示及会议双显等应用场景中，无源HDMI分线器通常难以稳定承载4K@60Hz高带宽信号，长线传输时易出现花屏、分辨率降级或HDCP授权失败等问题。IT66630是ITE联阳推出的一款单芯片有源HDMI一分二处理单元，集成了信号再生、协议处理和图像适配等硬件功能。

一、芯片基础定位与有源分配原理

IT66630是一款单输入、双输出HDMI 2.0有源分配SoC，单通道TMDS最高速率为6Gbps，总带宽为18Gbps，符合HDMI 2.0和HDCP 2.3规范，并向下兼容HDMI 1.4及HDCP 1.x。封装形式为9×9mm 64引脚QFN，工作温度范围为-20℃至70℃。

与无源分线器的本质区别在于：无源器件仅通过阻容网络对信号进行简单分配，缺乏信号修复和驱动能力，高分辨率下信号衰减显著；而IT66630属于有源处理芯片，内置多组模拟前端与数字处理内核，输入HDMI信号经均衡补偿和时钟重定时后，再分别驱动两路独立输出，每路TMDS信号均具备完整的驱动能力，在长线或劣质线材场景下可提升画面稳定性。

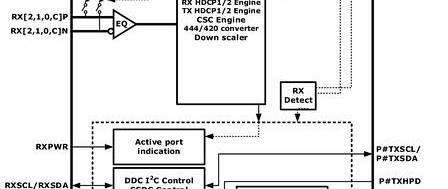

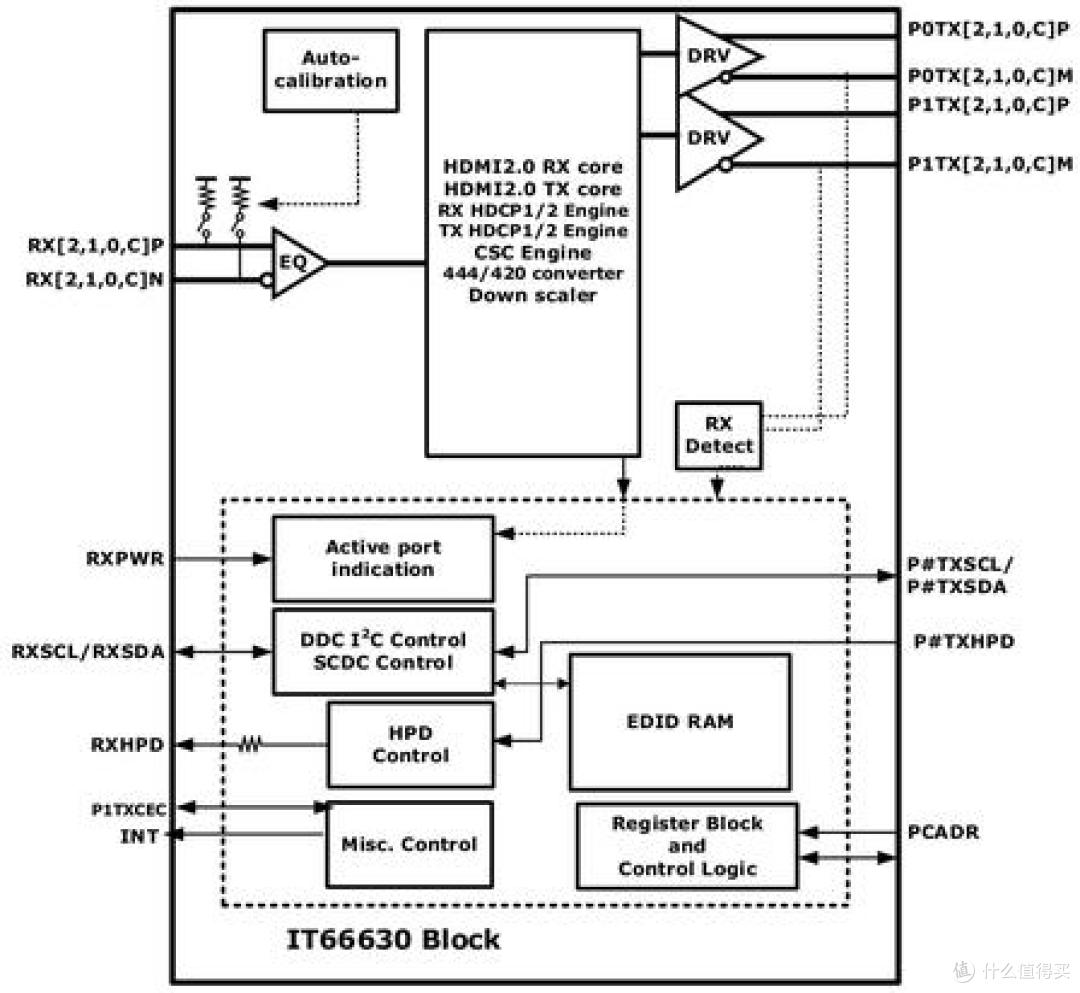

芯片信号处理链路可概括为：HDMI输入差分信号 → 自适应均衡模块（EQ）修复衰减波形 → HDMI接收内核解析音视频与协议数据 → 图像处理单元进行色彩空间转换或分辨率缩放 → 两路独立发送驱动单元生成新的TMDS信号输出至显示设备。同时，芯片全程处理EDID、HPD、HDCP及CEC交互逻辑。

二、内部硬件单元与视频处理能力

2.1 音视频格式支持

芯片原生支持4K×2K@60Hz 2D画面及4K×2K@30Hz 3D格式，色深最高支持36bit（12bit/通道），兼容RGB、YCbCr 444/422/420等色彩编码。内置独立CSC色彩空间转换硬件，支持不同色度采样格式之间的相互转换，以适应新旧显示设备之间的色域差异。

芯片集成了4:1硬件下缩放引擎，可作为混合显示场景中的核心模块。两路输出端口可独立配置工作模式，例如一路直通4K原始画面，另一路实时缩放输出1080P信号，无需额外外接缩放芯片，便于4K信号源与1080P显示器共用。收发两端均集成SCDC数据处理单元，以保障HDMI 2.0高带宽时序合规性，减少长线传输中的同步异常。

2.2 信号调理硬件

模拟前端配备自适应输入均衡模块，支持自动阻抗校准，可针对不同长度和损耗的HDMI线缆动态调整补偿参数。TMDS输入端终接可软件断开校准，输出端驱动电流可通过寄存器编程，以适应不同线材阻抗特性。所有输出信号均经过重定时处理，有助于重建干净的时钟与数据眼图，降低长线传输中的抖动和误码率。

三、协议处理单元（EDID/HDCP/CEC）

3.1 内置EDID RAM

传统HDMI分配器通常需外挂独立的EEPROM存储EDID信息，IT66630则在片内集成了EDID内存，可通过I2C控制接口进行烧录和修改，省去外部存储器件，简化外围电路设计。芯片可读取两路显示器的原生EDID，自动协商主机输出最佳分辨率，也支持通过固件自定义固定EDID参数，以适应特殊显示设备的适配需求。

3.2 HDCP硬件引擎

芯片内置纯硬件HDCP 1.x和HDCP 2.x两套加密解密单元，出厂时已预烧录合规密钥，可作为HDCP中继器完成上下游授权握手。同时支持HDCP 2.x与HDCP 1.x之间的双向协议转换，可解决新一代4K主机搭配老旧HDCP 1.x显示设备时加密内容无法播放的兼容性问题。需要说明的是，HDCP 2.x向1.x的转换仅限封闭系统应用场景。

3.3 CEC控制通道

芯片集成完整的CEC控制硬件，通过单根信号线即可实现多设备间的红外遥控联动。开发者可通过配套寄存器API实现开关机、信号源切换、音量同步等遥控指令交互，无需额外协议转换电路。

四、电源体系、控制接口与硬件规范

4.1 多轨供电架构

芯片采用多电压域隔离供电，将内核、模拟前端和IO端口电源分开，以减少数字噪声对高速TMDS信号的干扰：

l 1.0V电压轨：包括内核IVDD、TX/RX数字前端及PLL模拟供电，电压范围为0.95V~1.05V；

l 3.3V电压轨：包括IO口OVDD及部分PLL辅助供电，电压范围为3.0V~3.6V。

所有高速模拟电源均要求低纹波稳压，电源噪声峰值不超过50mVpp，各电源引脚需就近放置0.1μF陶瓷退耦电容，模拟电源建议增加大容量滤波电容。

上电时序需注意：1.0V内核电源（IVDD）应优先于或同步于3.3V IO电源（OVDD）达到额定电压，两者上电间隔建议控制在1ms以内。硬件复位引脚（SYSRSTN）需在两路电源稳定10ms以上再释放，以避免上电时寄存器初始化异常。

4.2 控制与交互接口

l 编程I2C接口（PCSCL/PCSDA）：用于主控配置芯片寄存器，通过PCADR引脚切换两组设备地址，外部MCU可读写寄存器，配置缩放、均衡、HDCP及EDID参数；

l DDC I2C通道（RXSCL/RXSDA、TXSCL/TXSDA）：分别对接输入和输出接口的EDID通道，具备5V耐压能力，兼容标准HDMI DDC总线电平；

l 系统控制信号：SYSRSTN为低电平有效硬件复位，INT中断引脚用于上报热插拔、HDCP握手及信号丢失等事件；

l HPD热插拔检测：RXHPD向上游主机反馈下游设备接入状态，两路TXHPD用于读取显示器的插拔信号，芯片可根据接入状态自动切换低功耗待机模式。

4.3 功耗与电气特性

芯片功耗随分辨率和输出负载变化。根据数据手册典型测试数据（RGB-444 8bit格式，两路输出开启，HDCP使能）：

l 4K@60Hz（TMDS速率594MHz）下，1.0V电源电流约630mA，3.3V电源电流约162mA，总功耗约1.16W；

l 无输入信号时自动进入待机模式，待机功耗约为19.6mW。

电气耐受性方面，普通IO引脚的HBM人体模式ESD耐压为3000V，满足消费电子常规静电防护要求。存储温度范围为-65℃至150℃，符合回流焊工艺要求。

五、硬件设计要点

1. PCB布线：HDMI TMDS差分对需严格控制100Ω差分阻抗，对内等长布线，差分对之间预留隔离区域，远离开关电源走线。模拟1.0V电源与3.3V IO电源建议分区铺铜，单点接地以减少串扰；

2. 散热设计：64引脚QFN底部大面积裸焊盘需完整接地，作为主要散热通道，高分辨率满载场景下可增加铜皮面积提升散热效率；

3. 外设匹配：TMDS输出驱动电流和均衡补偿参数均可通过寄存器编程，开发时可根据实际HDMI线缆长度进行校准，以减少画面抖动或暗纹问题；

4. 固件配置：EDID数据、缩放规则、HDCP握手参数等均依赖固件配置，支持通过在线寄存器读写调试，无需反复烧录底层程序。

六、典型应用场景

IT66630单芯片集成度较高，配合稳压电源、阻容元件及HDMI接口即可完成整机开发。常见应用包括：

l 会议投屏一分二分配器

l 商用广告机多屏同步设备

l 家用电视与投影同显器

l 工业工控双显示器同步装置

l 教育多媒体教室分屏设备

总结

IT66630在一颗芯片内集成了TMDS信号再生、图像处理、HDCP/EDID/CEC协议栈等关键功能，能够改善传统无源分配器在高带宽传输下画质劣化及多代设备协议不兼容等问题。其多电压隔离供电、可编程信号驱动和独立双路图像适配等硬件特性，使其在4K超高清同步显示方案中具备较为简洁的外围电路和稳定的信号表现，可作为一分二HDMI有源分配设备的主控芯片选型参考。
