创作立场声明:本产品为个人DIY
由于对Windows To Go的需求日益强烈,加上手上有几块闲置的NVME固态盘,因此产生了加个盒子改成移动硬盘的想法。可找了一圈nvme的硬盘盒后发现,nvme硬盘盒虽然相比2.5硬盘盒甚至mSATA硬盘盒小巧不少,但是相比身材苗条的nvme硬盘,简直就是“土肥圆”,因此产生了自制的想法。

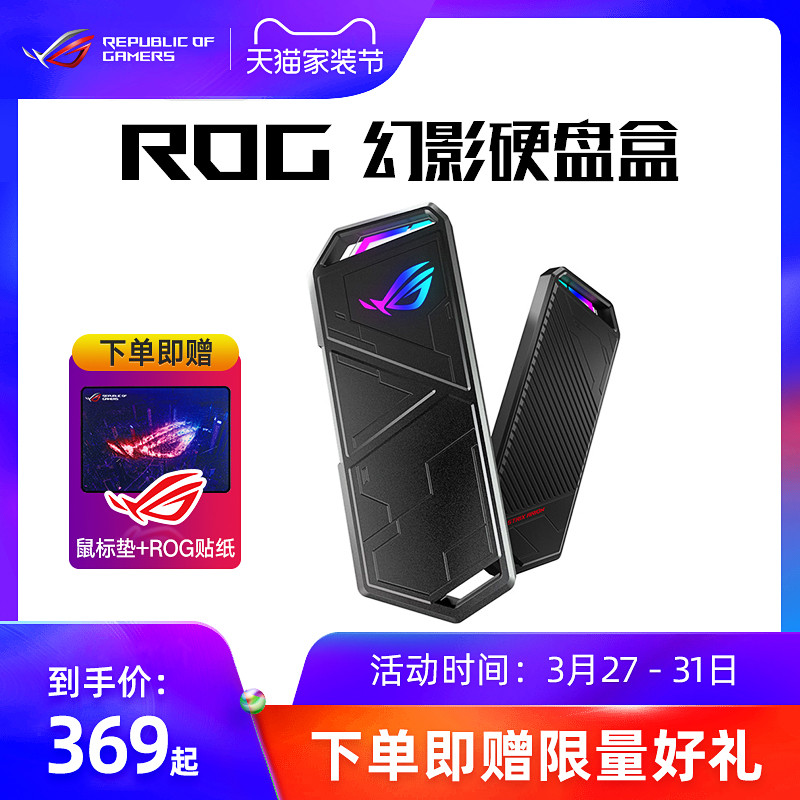

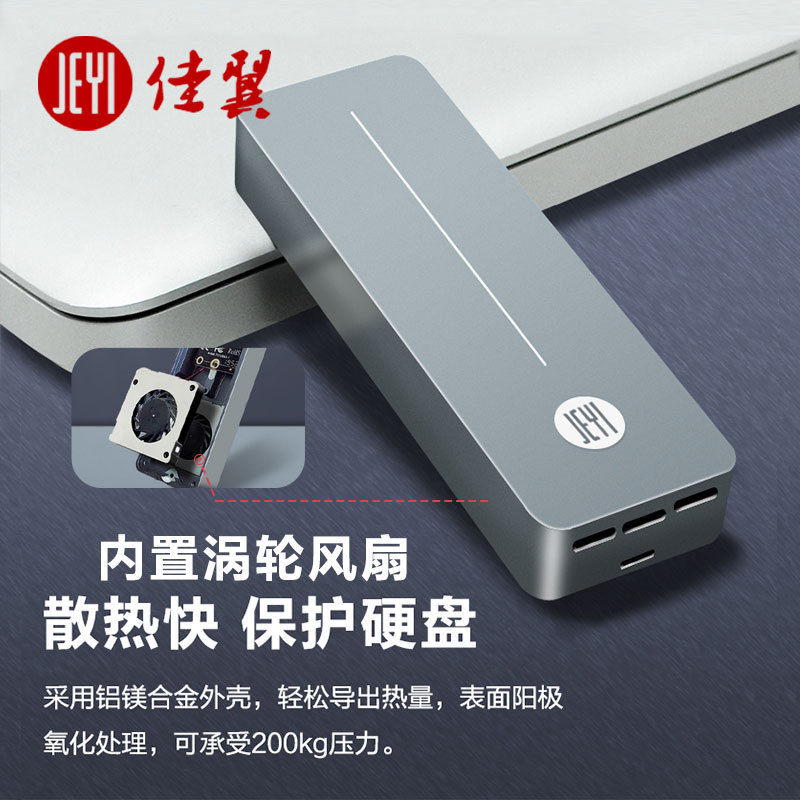

大妈经常推的几款nvme硬盘盒
目前主流的nvme硬盘盒主要有USB4、雷电3、JMS583、ASM(具体型号记不清了)和RTL9210(B)这几种。速度兼容性最好的是USB4,但是目前JHL8440没有任何公开的开发资料和购买渠道,有几个所谓的USB4其实是JHL7440的雷电3+JMS583,体积无法控制直接放弃。ASM有20gbps的方案,但没有找到公开的开发资料,且目前个人遇到的支持usb3.2gen2x2的设备不多。资料相对容易获取,性能基本够用,开发方便的RTL9210(B)方案成为我的首选,由于价格差距不大,最终选型确定兼容SATA m.2的RTL9210B。
QFN-68封装,可以很好控制体积QFN-68封装,可以很好控制体积
看了目前市面上的产品,基本都是nvme硬盘在转接板上的设计,为了兼容双面贴的nvme硬盘,基本厚度就上来了。所以为了控制体积,我选择了沉板的ngff key-m座子,type-c母口选择了夹板24pin连接器,由于是个人DIY,加上没有工厂生产经验,因此未考虑生产可行性。
沉板ngff key-m连接器沉板ngff key-m连接器
夹板Type-C连接器,24pin夹板Type-C连接器,24pin
为了方便布线,直接选择了把type-c接口放置在侧面,最终画板布线如下图。
用了大量的0402封装,实际打板的时候进行了拼板用了大量的0402封装,实际打板的时候进行了拼板
手工焊板子成品转接板。
分别为板子正面、背面、侧面分别为板子正面、背面、侧面
不会做外壳模型,因此用25mm的不锈钢方管手工切割做了个壳子,没有盖子用双面胶粘了一下,不会掉也不防尘。

厚度展示
对比某品牌成品2280硬盘盒,成品盒子尺寸对比某品牌成品2280硬盘盒,成品盒子尺寸
长宽对比

装上2230的硬盘尺寸约52x25x6mm。
装上2280的硬盘尺寸约102x25x6mm。
装双面贴的硬盘不会影响厚度。
速度测试基本跑满10gbps的带宽。

在小米mix 2上otg测试,速度不快,硬盘功耗应该比较小,供电能带动,估计功耗大了 不行。
总结:除了壳子基本达到个人心中的完美,想用木头雕个壳子又怕散热出问题,不知道有没有做CNC的大神能帮忙搞个合适的壳子。
