随着AI的蓬勃发展，高带宽内存（HBM）成为算力瓶颈的关键。从HBM3e到HBM4的升级，并非简单的性能提升，而是一场底层架构的革命。深入理解二者差异，有助于把握未来AI硬件的发展方向与核心变革。
智能速览
HBM4接口翻倍至2048位，带宽目标超1.6TB/s。
底层芯片转向逻辑工艺，赋予内存初步计算能力。
堆叠高度提升至16层，单堆栈容量可达64GB。
采用混合键合技术，散热更优，能效显著提升。
头部厂商已锁定2026年前绝大部分HBM4产能。
精华内容
HBM技术的演进，从HBM3e到HBM4，绝非线性升级。它在接口、架构、堆叠等多个维度上都实现了质的突破，这些改变将深刻影响未来AI计算的形态与效率。
接口与带宽
HBM4最直观的变化在于其总线带宽。通过将内存接口从HBM3e的1024位大幅扩展到2048位，实现了接口数量的翻倍。这一设计使得HBM4无需像前代那样激进地提升时钟频率，即可实现目标带宽超1.6TB/s，有效平衡了性能与功耗。
架构革新
HBM4的根本性变革在于底层芯片的工艺转型。HBM3e的控制芯片采用传统内存工艺，而HBM4则改用5nm或12nm的先进逻辑工艺。这意味着内存堆叠不再只是被动的数据存储，而是能集成逻辑门，将浮点计算、纠错等简单任务直接卸载到内存单元中处理，赋予了内存一定的“思考”能力。
堆叠与容量

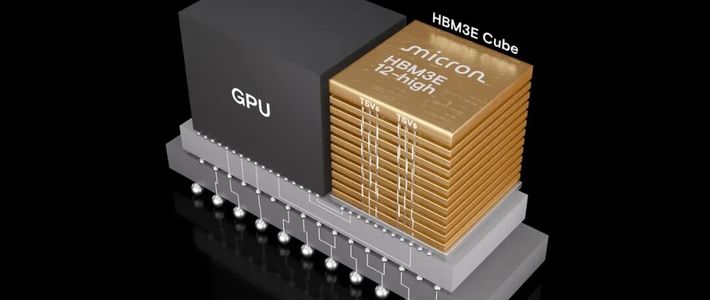

堆叠层数从HBM3e的12层提升至HBM4的16层，并实现了标准化。为控制封装高度，HBM4采用了混合键合技术，消除了层间焊球，降低了热阻。这使得单堆栈容量可达64GB。在标准的8堆栈GPU配置下，显存总量理论上可达512GB，能容纳更大的AI模型，显著减少跨GPU通信开销。
散热与能耗
面对16层堆叠带来的散热挑战，HBM4放弃了传统的微凸点工艺，转而采用混合键合（铜对铜键合）。这种“面”连接方式相比“点”连接的微凸点，导热效率更高，有效降低了热阻。此外，更宽的接口允许内存在更低频率下运行，物理层电压也随之降低，从而显著提升了每瓦IOPS指标，即能效比。
HBM4的出现标志着高带宽内存进入了新纪元，它不仅是速度的飞跃，更是计算架构的深刻重塑。随着产能瓶颈的逐步缓解，这种具备初步计算能力的内存将如何进一步解放AI潜能，值得持续关注。
