给桌面甲类功放加了个简易温控风扇

“桌面铁板烧冬天用挺好，天热起来了温度有些高，添一个简易温控风扇吹吹风。”

去年天冷后，桌面上一直用一个PassACA电路的“铁板烧”，因为是甲类功放，虽然只有5W的输出，散热还是挺高的。

最近天热了，提前给它配个风扇。

顺便说一下这个PassACA 5W的甲类功放，作为桌面功放合适的叻：

单端甲类，纯血甲类

零件易得，除了2sk170外

供电要求不高，笔记本电源适配器，手机充电头

体积与能做小，我的大概长宽18*13CM，高度约8CM

输出功率合适，5W配全频其乐无穷啊

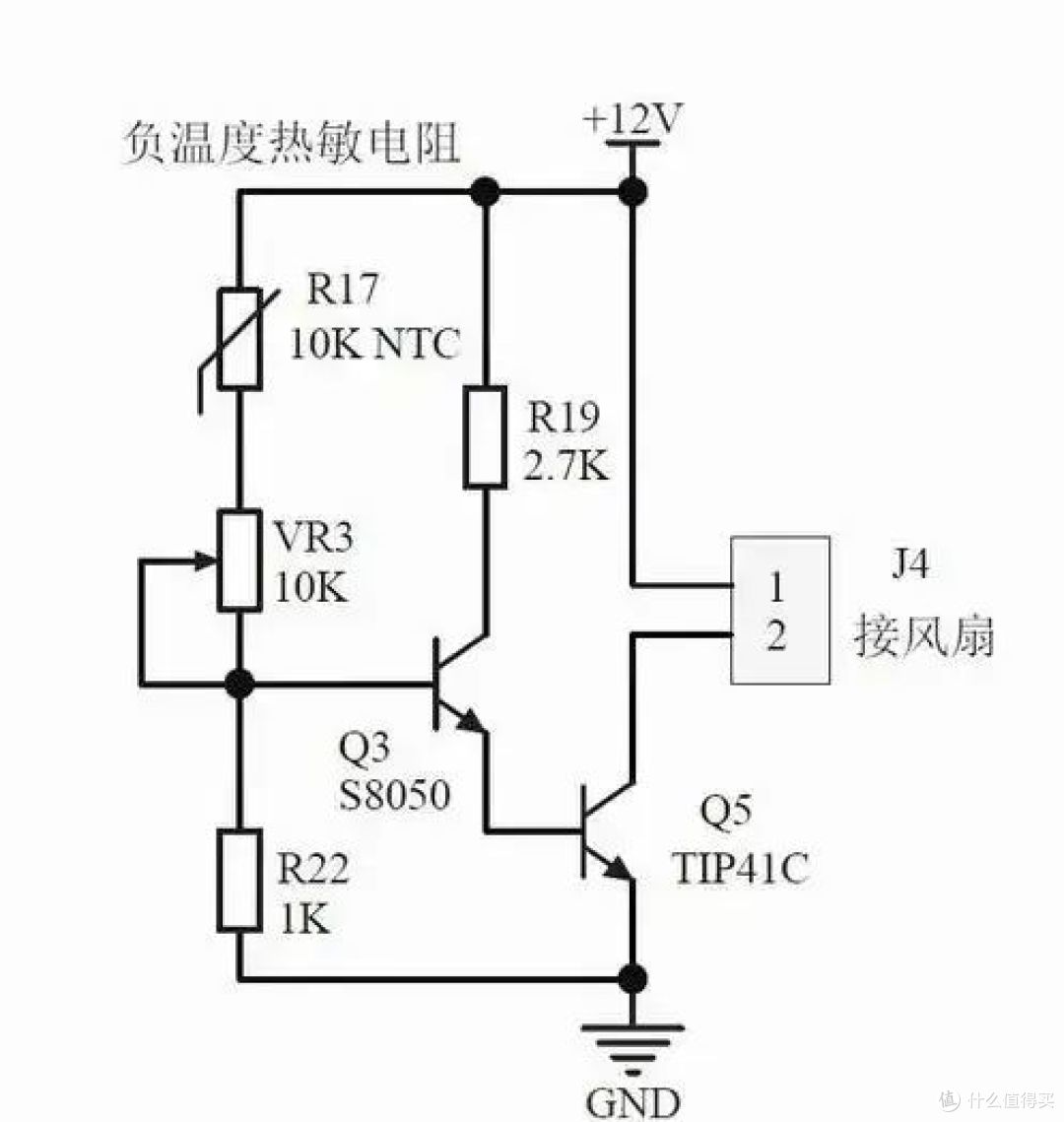

01、电路图

通过三极管的导通控制风扇的打开以及电压高低，影响风扇的转数，风扇用了一个12v的双线。

02、PCB打样

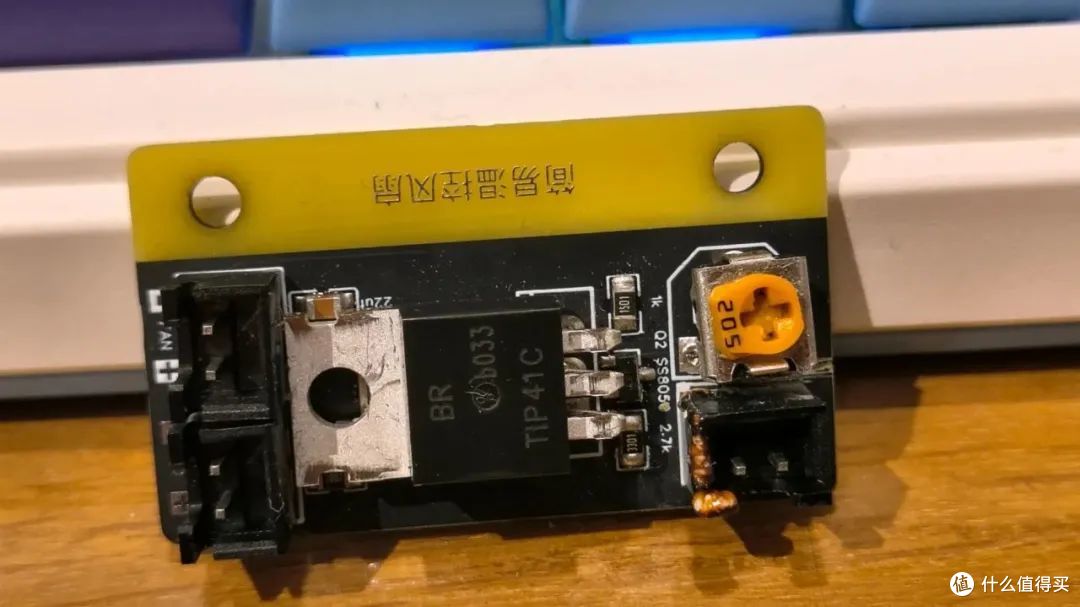

有了嘉立创后，洞洞板用不上了，试打了第一个版本，三极管用的TIP41C插件。

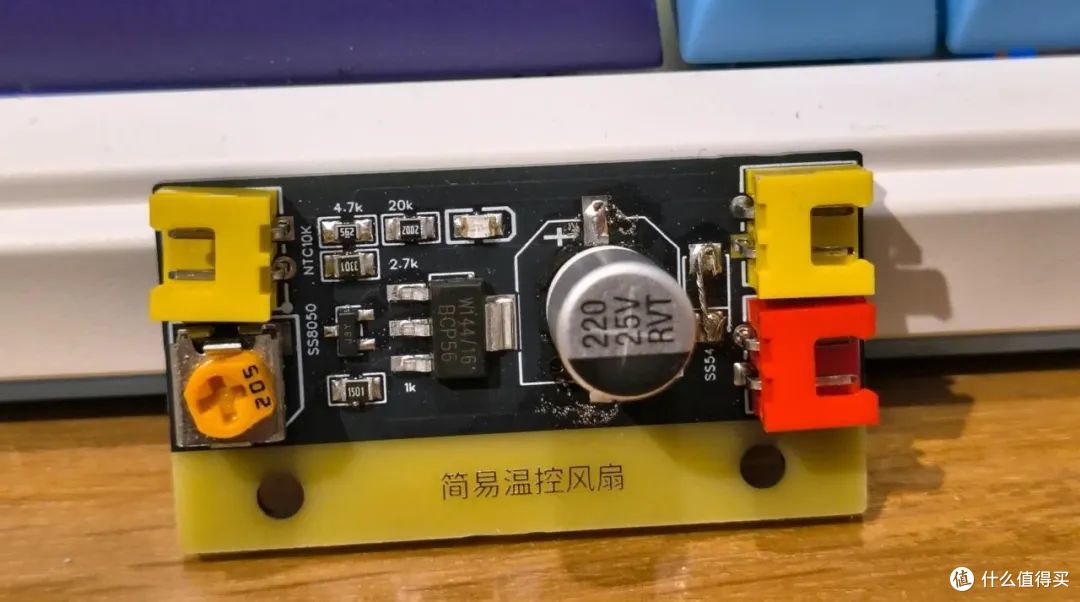

打了第二个版本，三极管用了贴片BCP56，接插件也转了方向，顺眼多了

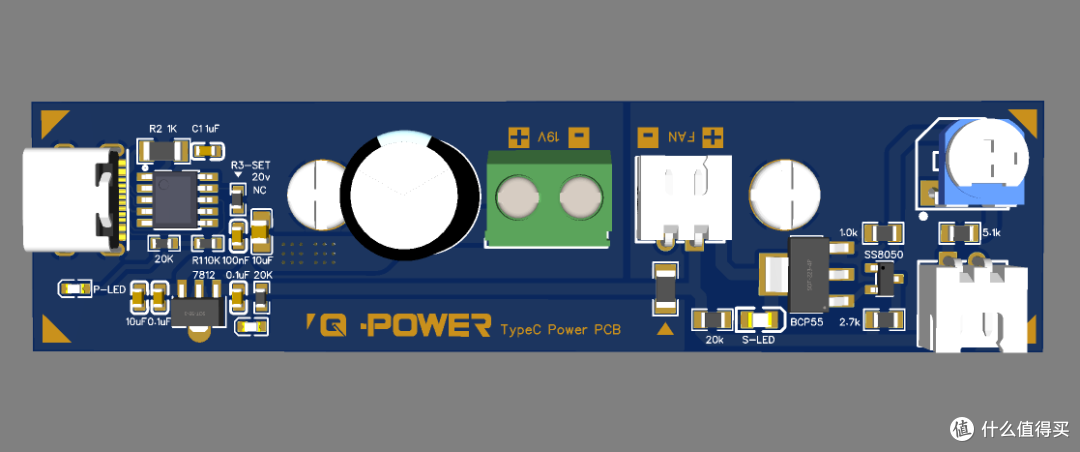

后来想12V供电干脆直接从PassACA上取电吧，功放本来就是单19V供电，于是有了下面这个最终版本，TypeC输入，通过CH224芯片诱骗19v电压，给铁板烧供电，经过一颗7812输出12V给风扇电路供电。

然后有了下面的设计

03、完成

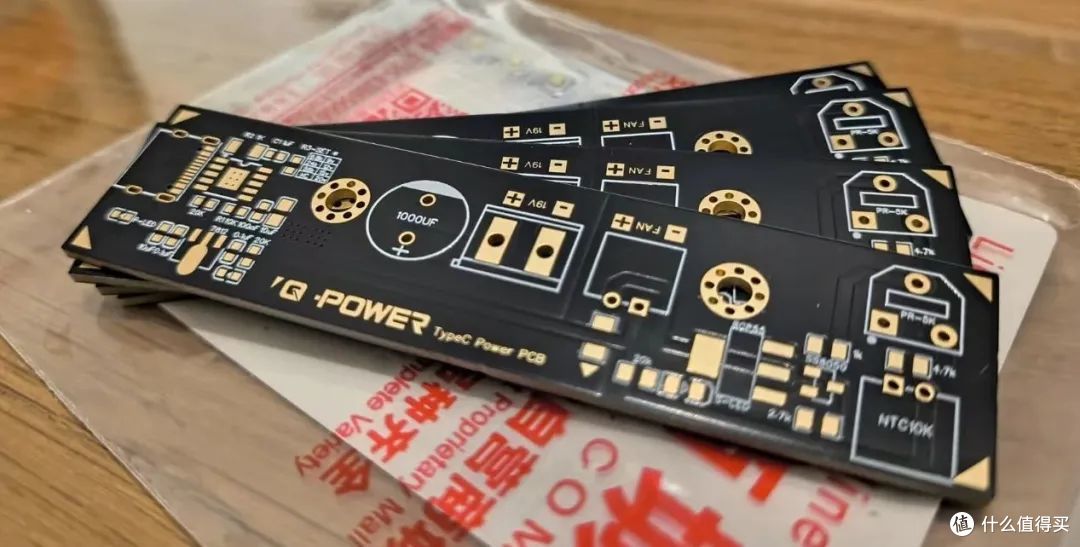

沉金PCB到手

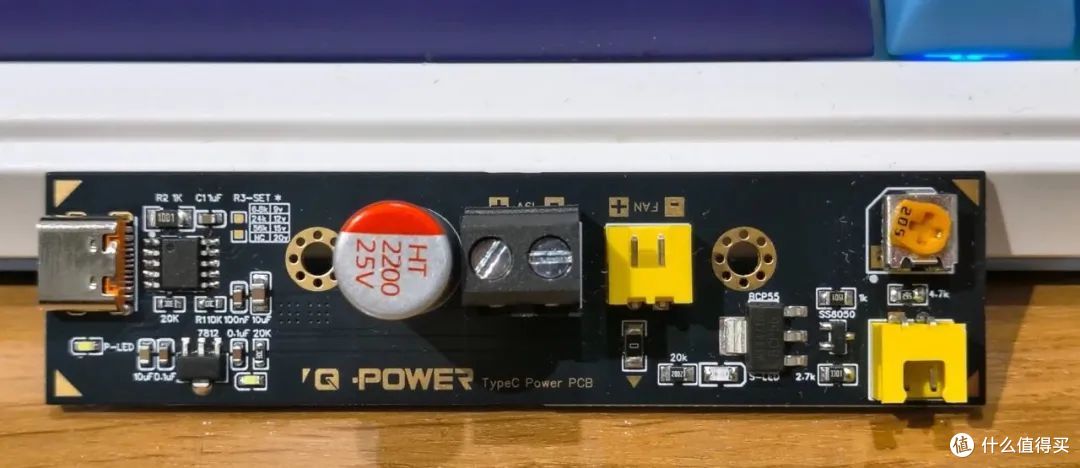

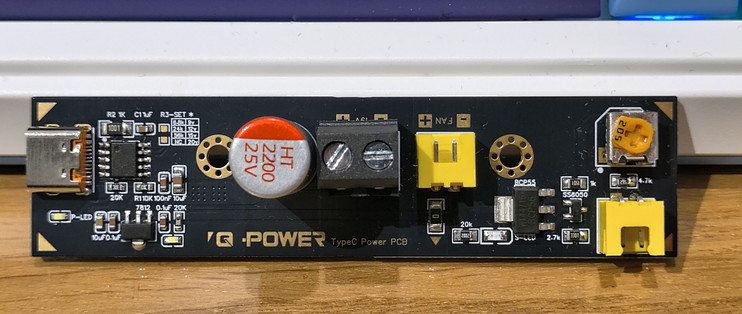

焊接完后的板子，可调电阻用于调整风扇启动温度，温控电阻用插件插上去

上螺丝，热敏电阻贴在散热器上，没整线，有点乱。

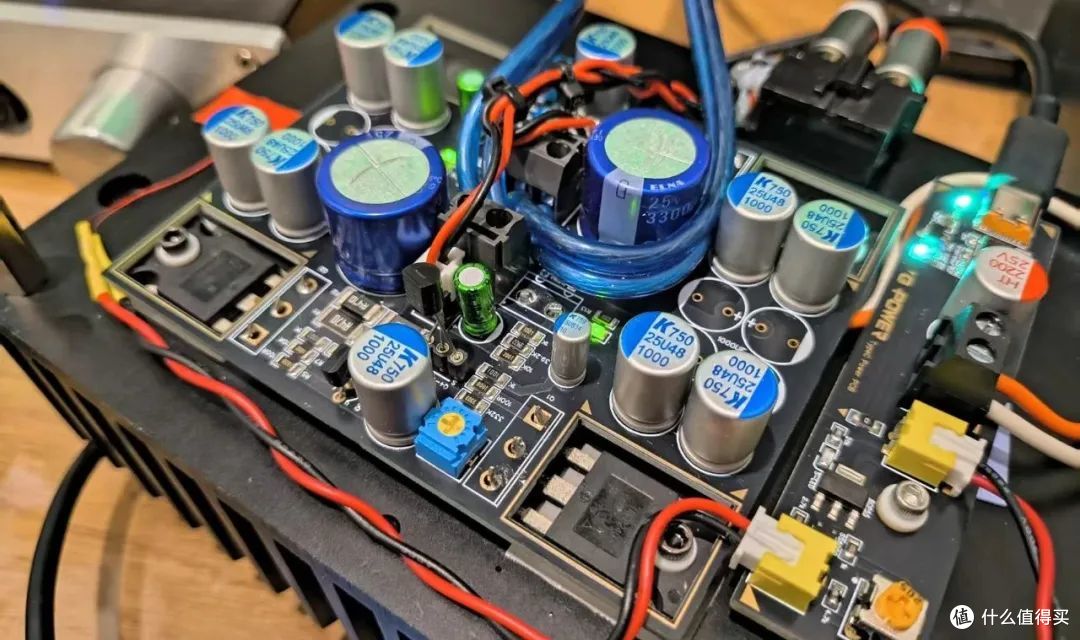

就是这PASS ACA 5W的单端甲类功放，我放电边上做桌面功放用

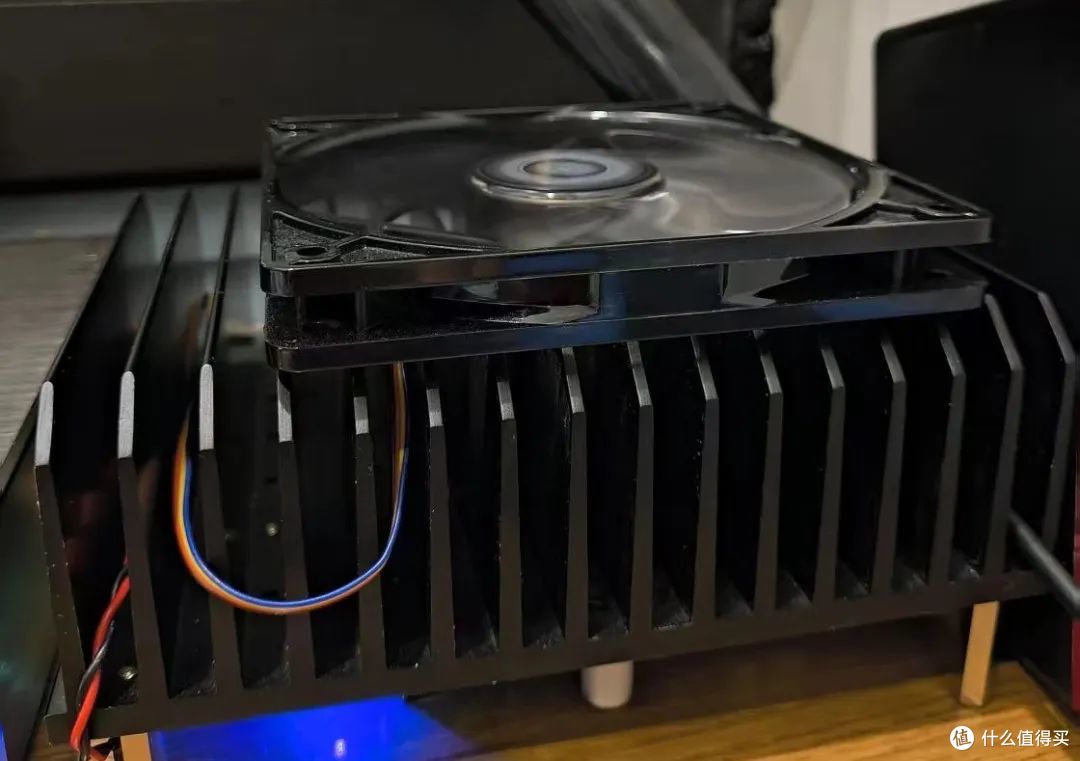

最后的样子，铁板烧上背风扇，温度高了自己转

风扇转速很低 无声
