动动手，装了个桌面功放吧--47LAB Model 4717

关于47LAB Model 4717

这款厂机来自47LABS，一家日本异类hi-end厂家（四十七研究所 株式会社 http://www.47labs.co.jp），其中的一个型号47LAB Model 4717 采用LM1875集成电路做功率放大，堪称最贵的LM1875集成电路功放机，售价$2,550。国外有人拆开机器查看，全机手工搭棚，电源使用102VA变压器，双0-17V 3A 输出，使用WIMA 0.01uf 电容.，三颗电阻接地。

47LAB Model 4717 外观

47LAB Model 4717 内部全手工搭棚

简单介绍下LM1875

LM1875真身

LM1875 是是美国国半公司研发的一款功率放大集成块， 它在使用中只需要很少的外围电路元件，而且有完善的过载保护功能。lm1875采用TO-220-5五针脚封装，失真极低，1kHz，20W时失真仅为0.015% ,对于桌面功放来说非常合适。

LM1875官方电路应用

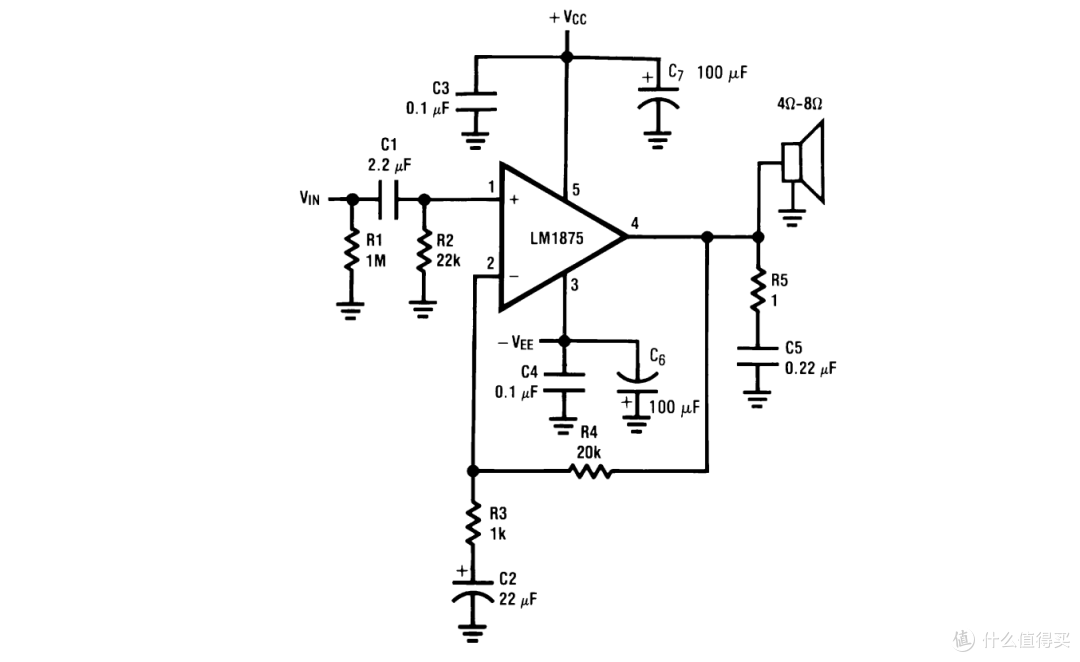

LM1875一针脚为信号同相输入，二针脚为信号反相输入，三针脚负电源-Vee(单电源接地GND)， 五针脚电源+Vcc输入，四针脚为信号输出。下图是TI官方应用电路图。绝大多数情况下，参考官方数据手册电路与布局就能很好完成这个功放。但是47LABS是谁，人家是异类hi-end厂家！

官方应用电路

47LAB的LM1875电路图

47LAB的电路图

看47LAB的电路图前，先解读下官方电路几个元件的作用，便于对电路的理解。

看下官方电路中：

1、R1为C1提供充放电回路，防止最恶劣情况时也能把C1的电能放掉，通常只有一点点；

2、C1是输入电容，主要作用是隔离前后级的直流信号，这个电容对音质的影响很大，调整可以修改音质和音色；

3、R2提供一脚正输入端的直流电平控制点，理想情况下Lm1875的输出直流电平是0V；另外是确定放大器的交流输入阻抗为电阻值；

4、R3、R4是反馈电阻，决定电路的放大倍数，计算方式为R4/R3+1，所以官方是21倍；

5、C2为反馈回路的隔直电容，是影响音质最大的元件，22uf的容量，一般会选用电解电容，但性能比无极的薄膜电容差；

6、C3、C4分别为正负电源对地端的高频去耦电容，C6、C7为正负电源对地端的低频去耦电容；

7、C5和R5组成茹贝尔网络，校正电路稳定性，对音质有一定的影响。

那么问题来了，对比下，电路中精简了什么？C2？对电路音质影响最大的元件？但其实47LAB版本的1875前后期的机子略有区别，后期版本才取消了2脚反馈回路的22uf隔直电容，滤波电容也有1000uf和2200uf（50w版本）两个版本。

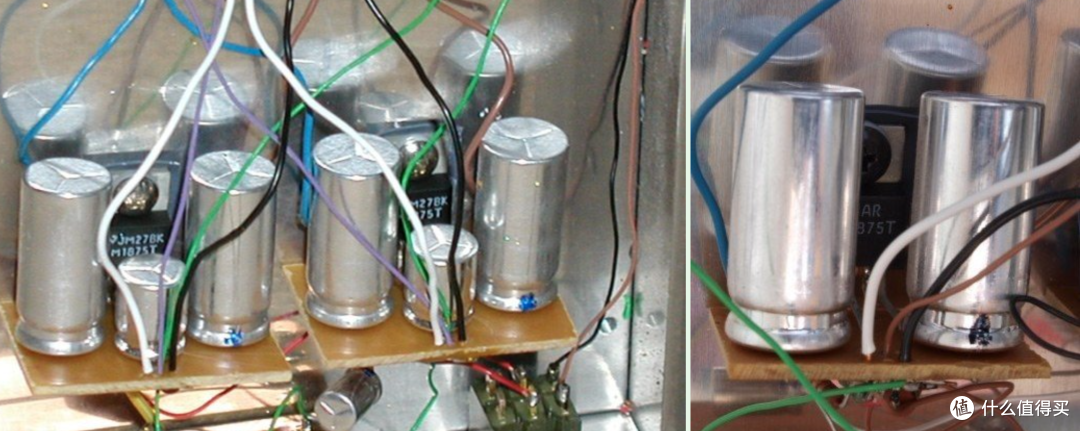

前后期版本上，电容的区别

咋一看，区别不大，有发烧友解析这个电路，总结了几点：

1、一切都是为了尽可能的缩短接线长度，电位器到PCB的接线都是直接用元件的接脚代替了机内线；

2、最短负反馈环路长度，反馈电阻直接焊接在2、4脚，只有几个毫米；

3、靠近IC电源引脚安装的超低容量和低阻抗1000uf滤波电容，所以需配高素质电源牛（人说这是听牛的味道）；

4、杜绝电源交流信号干扰，独立的电源设计，4线的电源线，电源线屏蔽；

5、电路极限精简，每声道8个(不含电位器) 元件，没有多余的电路，连喇叭保护装置都省了，用开关控制；

6、元器件精度高，品质好；

7、总结：47Lab是个功放界的材料学选手。

我的LM1875

备料

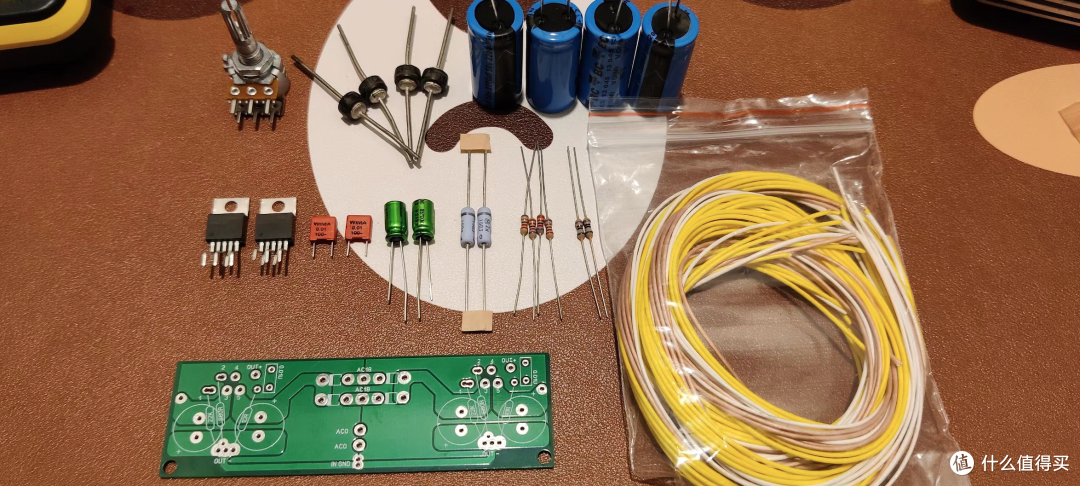

输入电容选NICHICON的MUSE BP，电阻选的是718厂0.1%高精度低温飘电阻，滤波选了飞利浦BC，茹贝尔网络部分选了松下2W电阻与红WIMA 0.01uf电容，整流是安森美MR756大轮子，机内线用了90%纯银，电位器是ALPS 16型。

焊接（反馈电阻直接焊在芯片上）

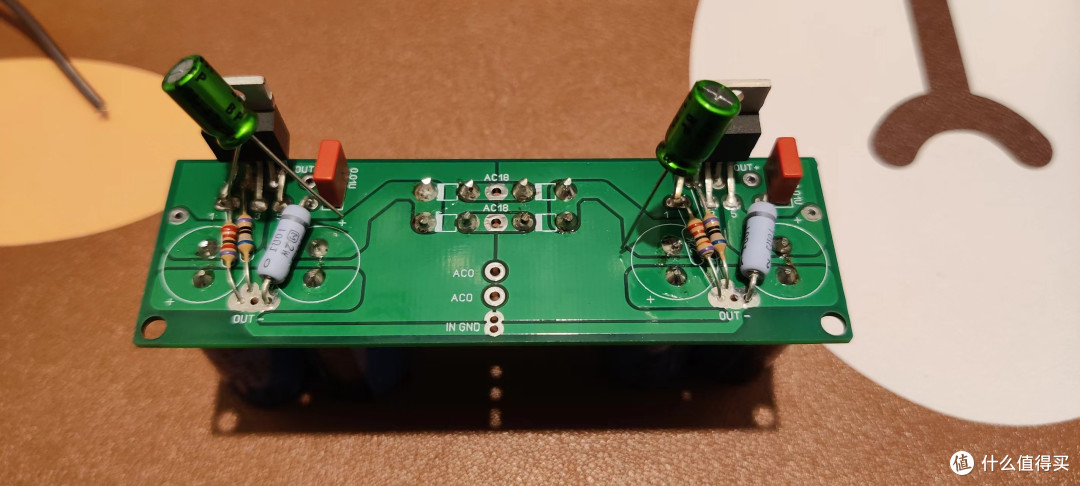

焊接（电容脚作为信号输入脚）

完工照，拿出两个尘封的小炮灰陪衬下。

因为没有喇叭保护电路，为了避免开关机冲击声，装了钮子开关控制喇叭通断（厂机也是这干的），具体装箱子的过程就不展示出来了，就打孔上螺丝，选这个机箱的原因是牛是外置的，另外我在里面装了一个EMI电源滤波器。这个机箱比较小巧，LM1875发热不大，全铝机箱开机许久几乎摸不到温度，合适！机器宽度PCB板子刚好能横过来安装，合适！

使用感受

耳朵贴箱子听有轻微低噪，离开一点就听不到了。LM1875声音甜美耐听，人声醇厚，有人拿LM1875跟胆机的声音想比。因为LM1875芯片中频是它的特色，也造就了这种出声风格。很多朋友怀念以前的音响声音，美其名曰没有数码声，所以直到几十年过去了，还有很多人喜欢它。

录了一段视频，看看能不能上传。

正在审核中

音源：网易云音乐/功放：本机/音箱：DIY的3寸全频，录音设备：手机手持录制 ：），录完一听，损失好大，nuc的风扇声 ，还有点回音。。。。

还是拿之前放B站的那段听听吧。。。。

B站用诺基亚手机做的音源，喇叭就是那队摆拍用的小喇叭，音箱小了点，发挥不出来，听听意思下。

听音是带有个人喜好的，有人推崇各种监听音箱，有人觉得监听音箱直白如水，不如hifi箱子好听。不说产品定位、应用环境就是耍流氓，hifi箱子要讨好耳朵听感，监听箱子要一个正确的频响曲线去做音乐，不能带感情色彩，产品定位不同。

所以LM1875到底听起来怎么样，请各位看官自己去尝试一下。除了47LAB的线路外，国外比较推崇的是反向输入的GC电路，外围元件也很少，不要随便去网上找所谓的GC电路板，反正我看了几家都给你多按上几个元件，防止你装机出问题，再去烦卖家，下手前先比对下电路。或者干脆去网上买官方电路的板子，入手难度低，可以作为尝试，听一下LM1875。

总结

另外说几个大家可能会遇到的问题：

1、变压器选环牛还是E牛：建议用E牛。Ｅ牛进一步加强1875的最大优势中频！绕组选4线双18V，我问什么用了环牛？刚好机箱合适，环牛外置；

2、买到假的LM1875：找信誉好的店家买，10几块一个，不要贪便宜。真想捡便宜的，到手后用万用表的红表笔接3脚，黑表笔量1,2脚，如果电阻为5-10K左右为真品，用TDA2030A的1,2脚电阻为无限大。

3、自激振荡：LM1875不是单位增益稳定的放大器，稳定性比较差，手册上规定的是放大倍数不能低于10倍就是这个道理。即时在20倍左右的条件下，也是几乎所有集成功放最容易自激振荡的品种了。

LM1875在空载或者小音量时发热严重，就要考虑存在自激振荡问题，可以用万用表测量放大器的输出端，一般输出电压在几个mV之内为正常，远高于这个值就可能是振荡了。比较简单的方法就是在R4（反馈电阻）两端并联pF级的电容，从小往大逐渐增加，直到振荡消除。这个电容要影响放大器的高频特性和转换速率，所以不能太大，一般要小于100pF，最好小于30pF。

4、关于底噪：检查线路走线，接地，这个展不开讲，我自己也没全弄明白，不能误人子弟。
