低成本手搓小电钻

好久没写文章了。

最近闲着，一直缺个趁手的手电钻，多功能那种，还可以当小型切割机，打磨机那种用的，决定自己手搓一个，说干就干。

原材料有40pvc管，堵头，555有刷电机，B10夹头，调速器，开关，电源，以及若干导线。

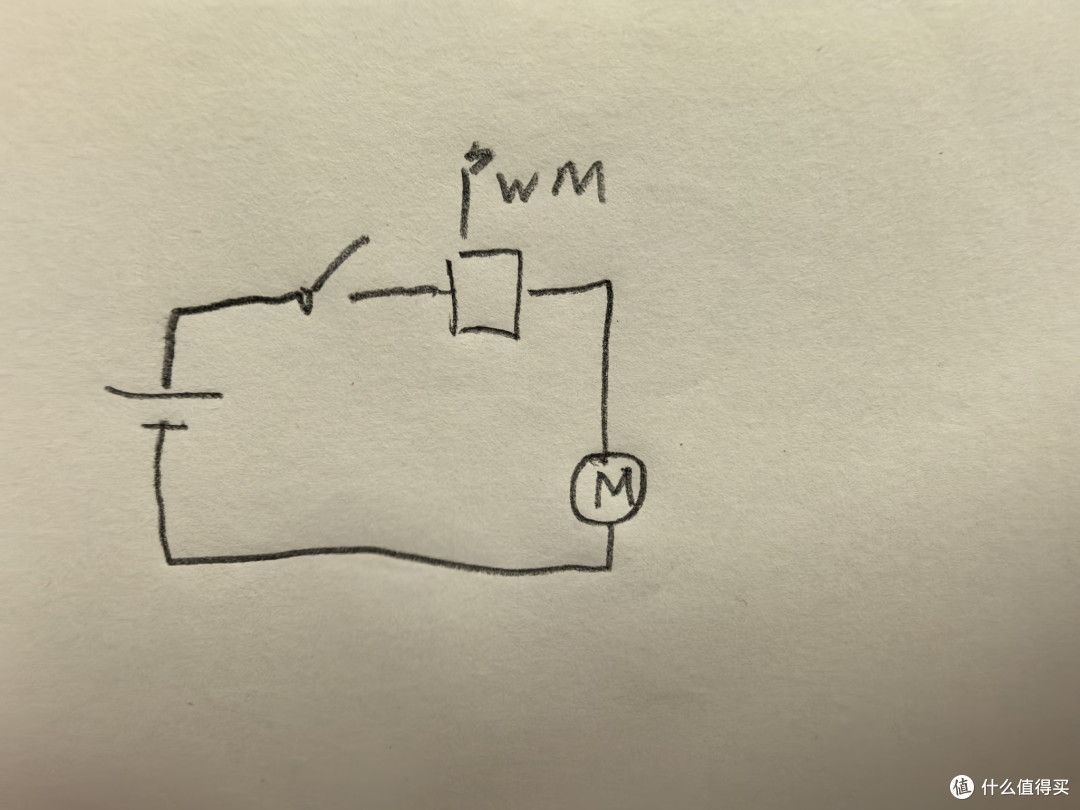

原理并不难，这是大致接线图

电机我选的555有刷电机，775也可以，不过直径有点大了我手有点握不住。555电机要买这种双轴承的，可以的话叫商家帮接好线，注意有红点那端是正极，大约18块一个。

注意那种太便宜的几块钱一个的不建议买，好多退磁了劲不够大，手都能握住憋停。

夹头我选的B10＋铜连接杆，电机出轴直径3.17mm，连接杆孔也是3.17mm，刚好完美匹配，用顶丝固定

电机直径是37mm，买40mm的pvc管刚好可以匹配的上，再＋2个40mm 堵头堵两头

开关我选的6脚3位开关，可以控制电机正反，这是接线原理图，不会接线也可以直接买接好线的。

另外出于安全考虑，我这款买的是没有自锁的，按下去通电松手就归位，紧急情况不会撒手了还一直转。

电源插头我选的DC5.5×2.5，能通过的电流比2.1要大，调速器直接买DC直流调速器即可。接下来是组装环节。

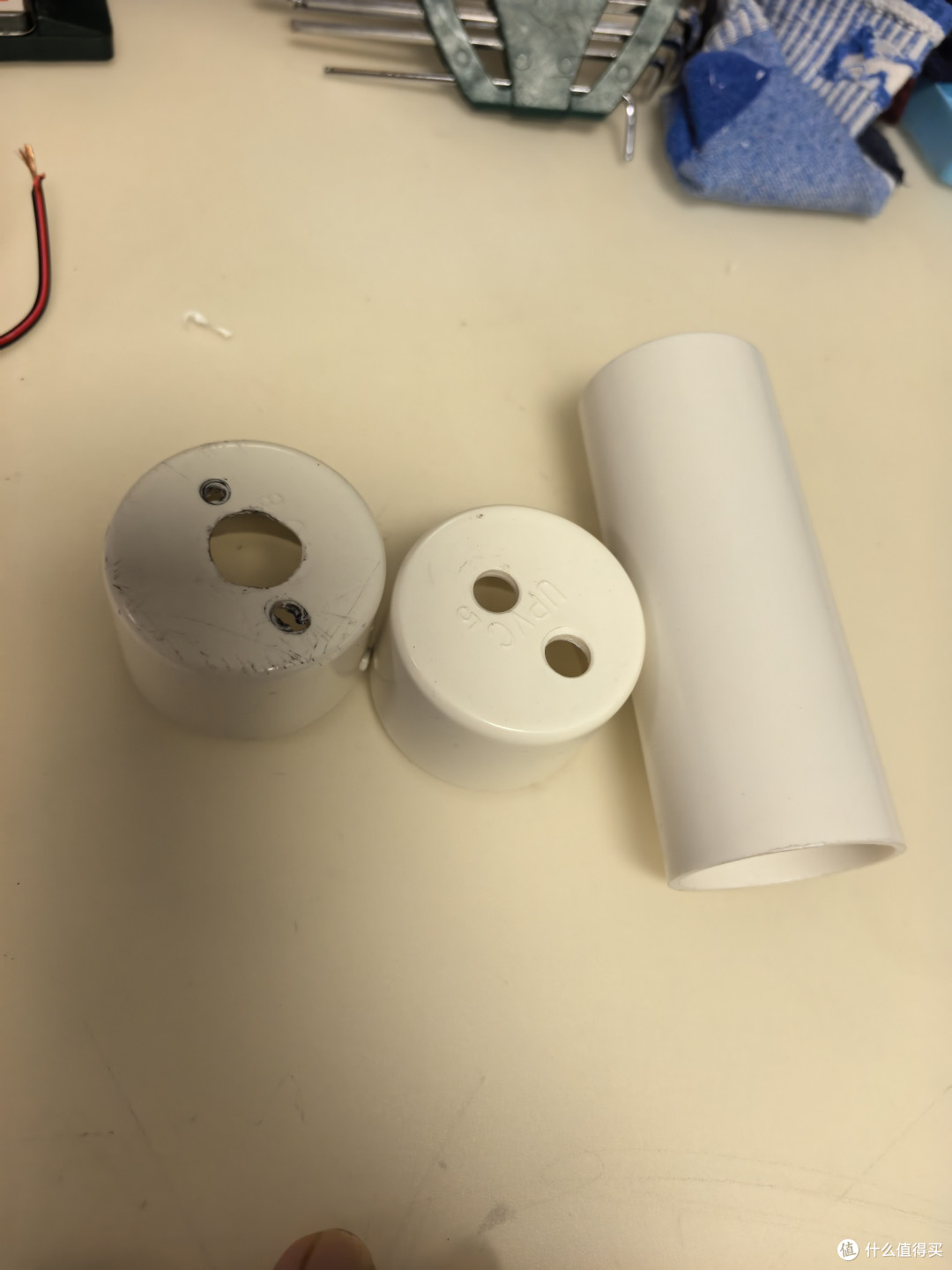

先拿个堵头钻电机出轴孔，再钻两个螺丝孔位固定电机，螺丝型号3×6mm。螺丝不能太长，太长会顶住里面转子损坏电机。

接下来电机缠一圈电工胶布，散热孔挖出来，电机塞进40pvc管里面已经很紧了。

取另一个堵头开两个孔，第一个孔先装DC母头，里面用螺丝固定

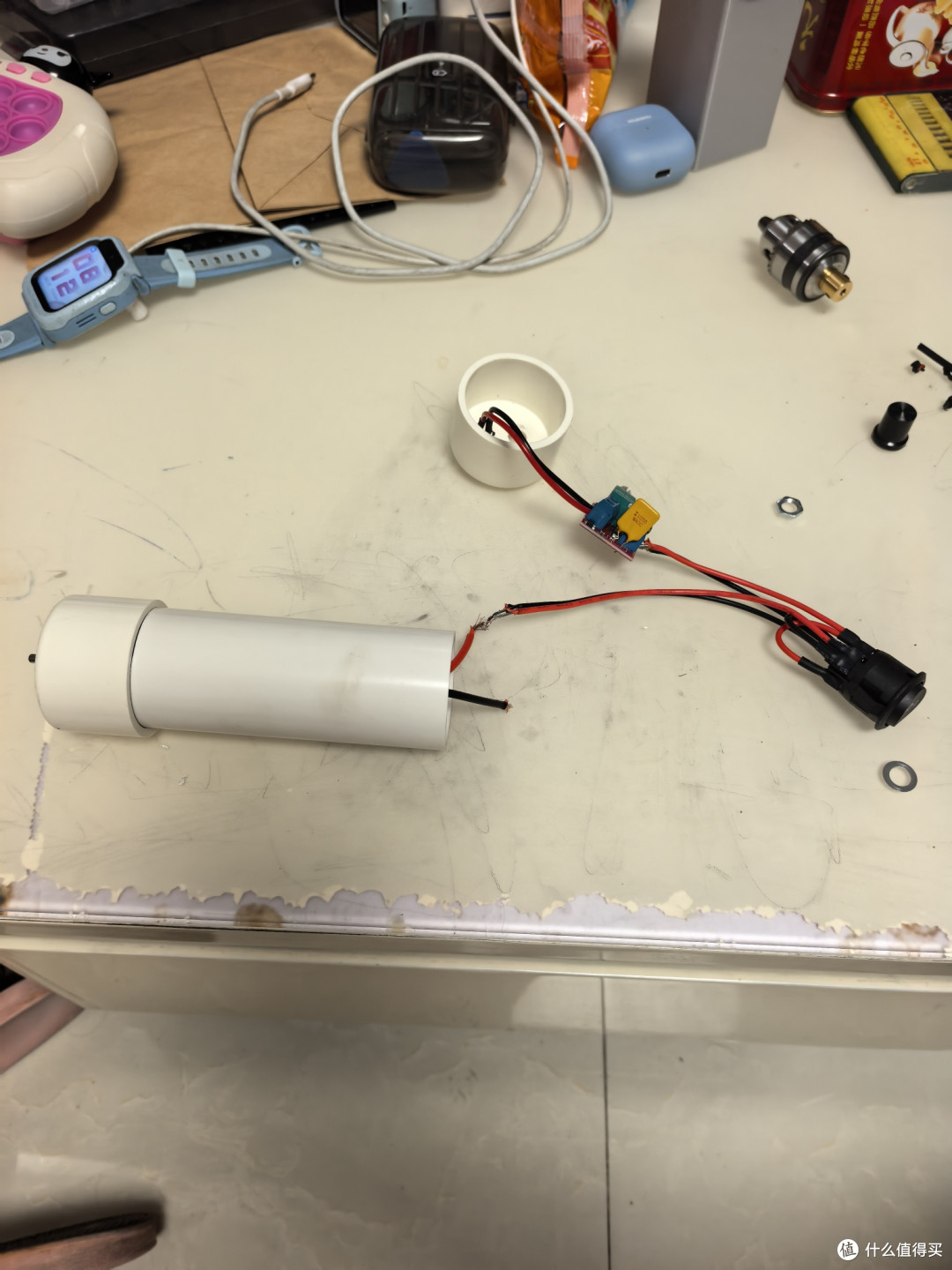

然后跟调速器接上线，这是大致接线图。

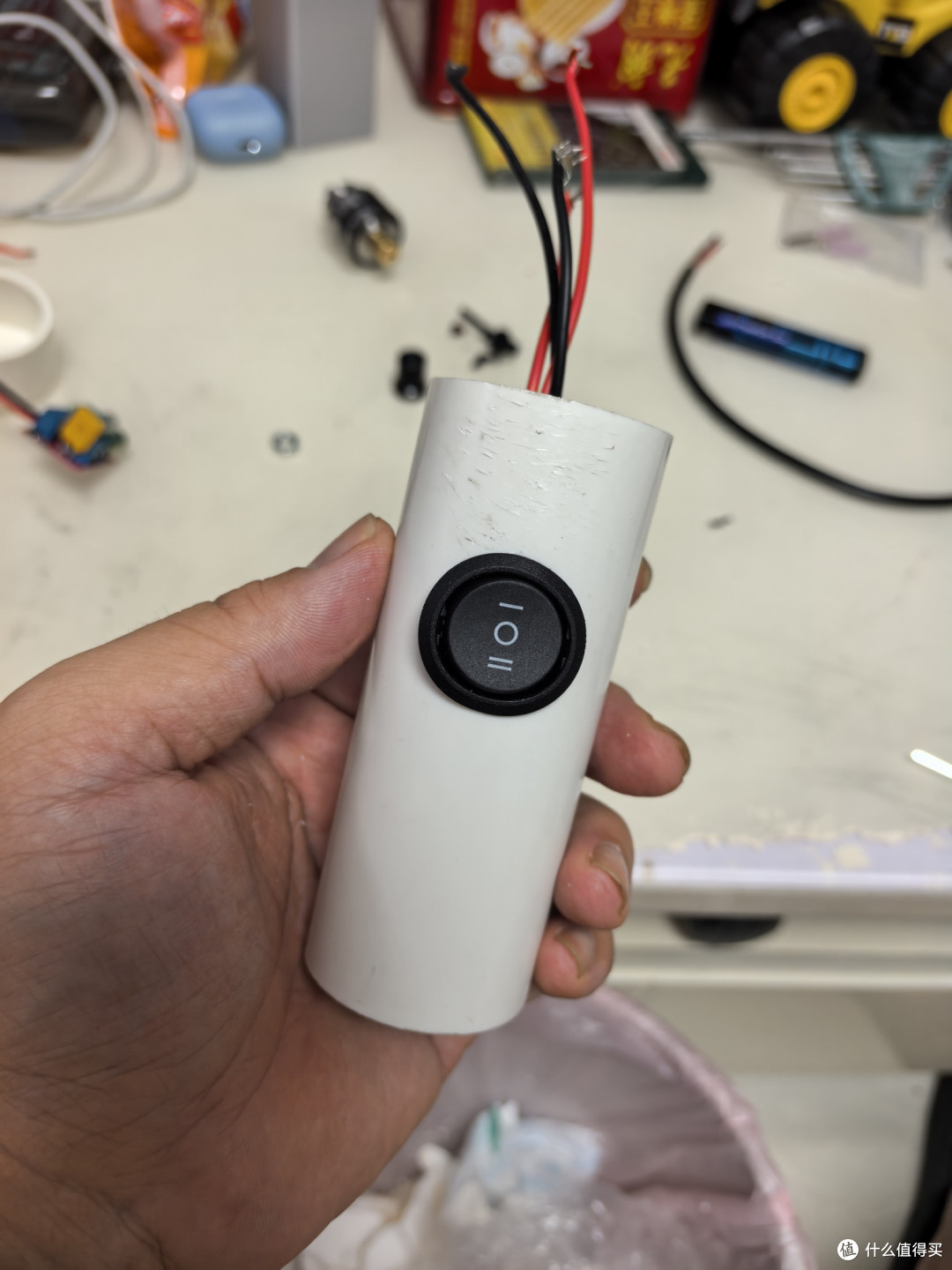

拔出pvc管，大约三分之二位置钻孔安装开关，注意里面线要躲开电机位置，这里还有个细节，看自己习惯使用上档位还是下档位，我下档位比较顺手控制电机正转，接线前测试好。

两边各开个散热孔给电机散热

接上线扣上盖，堵头涂上胶水固定就完成大部分啦。

接上夹头主体部分就大功告成了。

供电方面，我自己有汽车强启电源，直接用强启供电，没有的朋友也可以买可调DC电源供电，还能少接一个调速器。

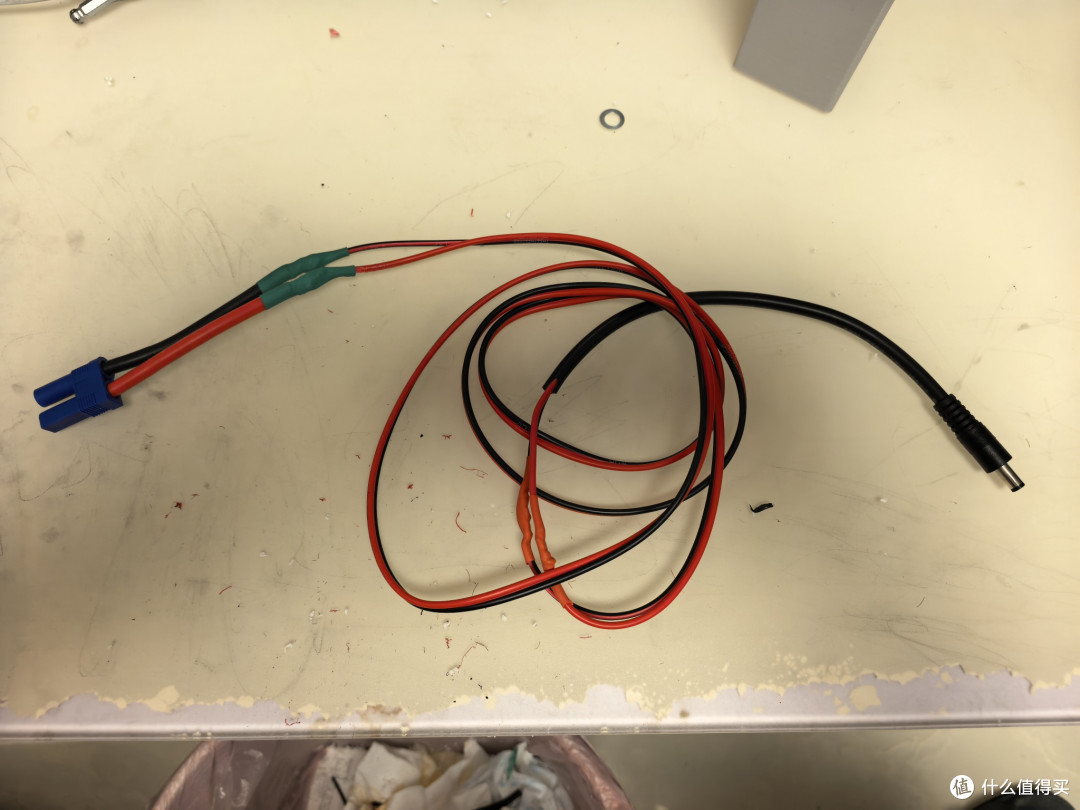

现成买EC5转DC2.5的线太贵了，将近20块，自己买个EC5和DC头才三五块钱，线我用的1.5平方的，足够用了。

当然也可以内置锂电池供电，省了外接电源线的麻烦，不过综合重量和大小和成本的考虑，我还是选择用强启供电。

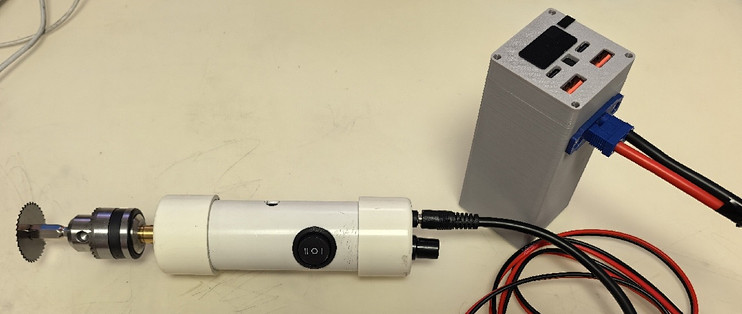

这就是完成体。

使用感受

体验比我一百多买的的手电钻劲差不太多。3.5cm厚的实心木板10秒左右能打透，铁皮金属2秒内能打透，装上小型切割打磨片打磨切割点小手工绰绰有余，你要感兴趣的话也做起来吧，欢迎交流。附上一个实测视频
