零基础通用滤芯400G净水器DIY

三 实战篇

购买的材料已到，下面就是分享自己组装的过程：

在此感谢站内四两拨千金大神分享的教程，图片部分来源于他的文章。

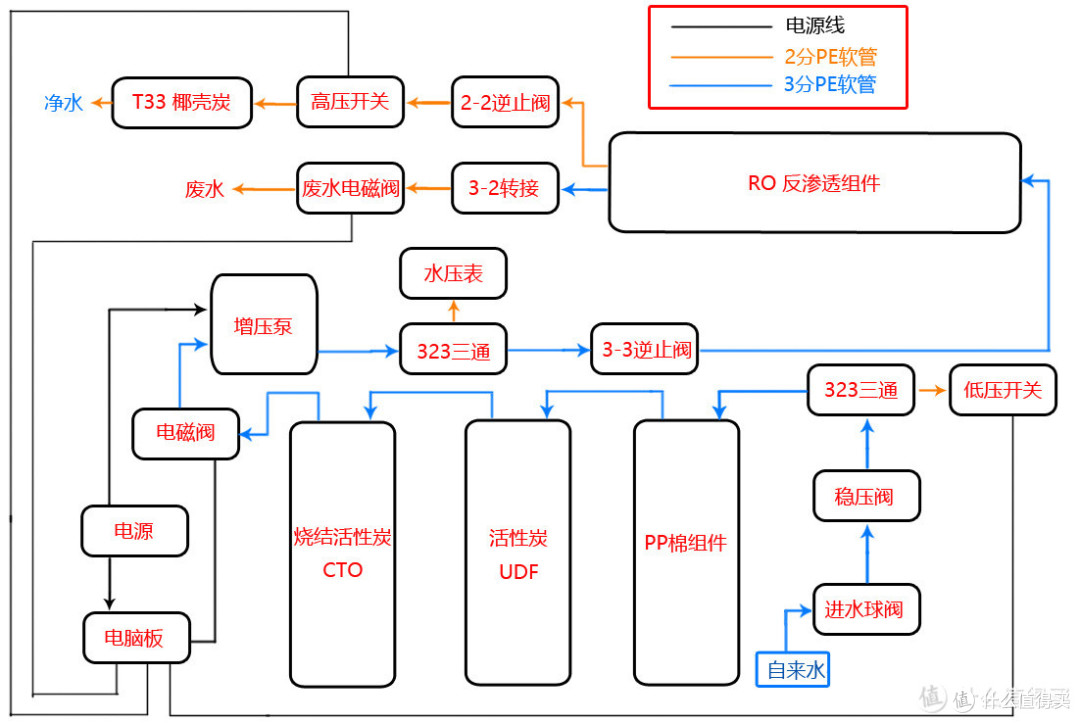

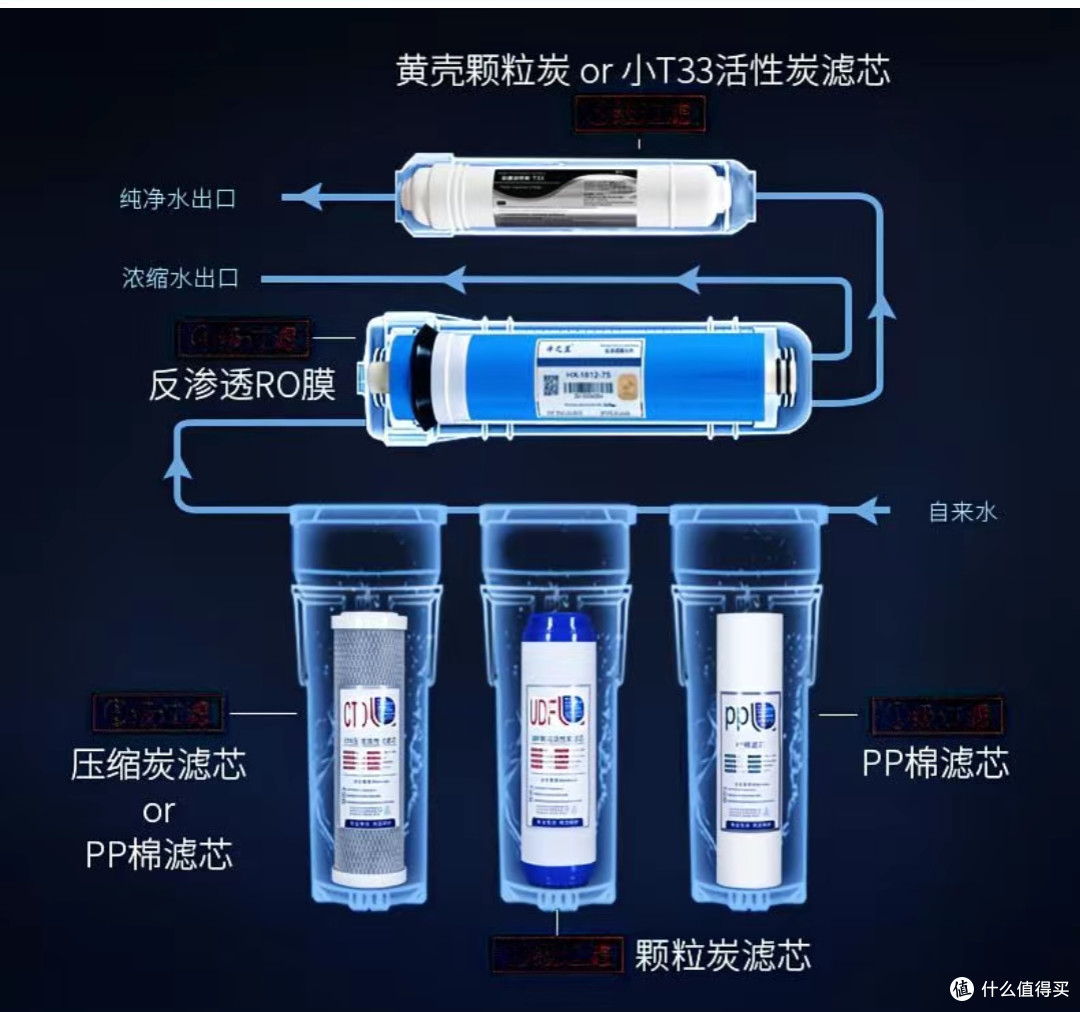

首先是安装结构示意图：

图片来源于网络

五个滤芯都有方向千万别弄错。

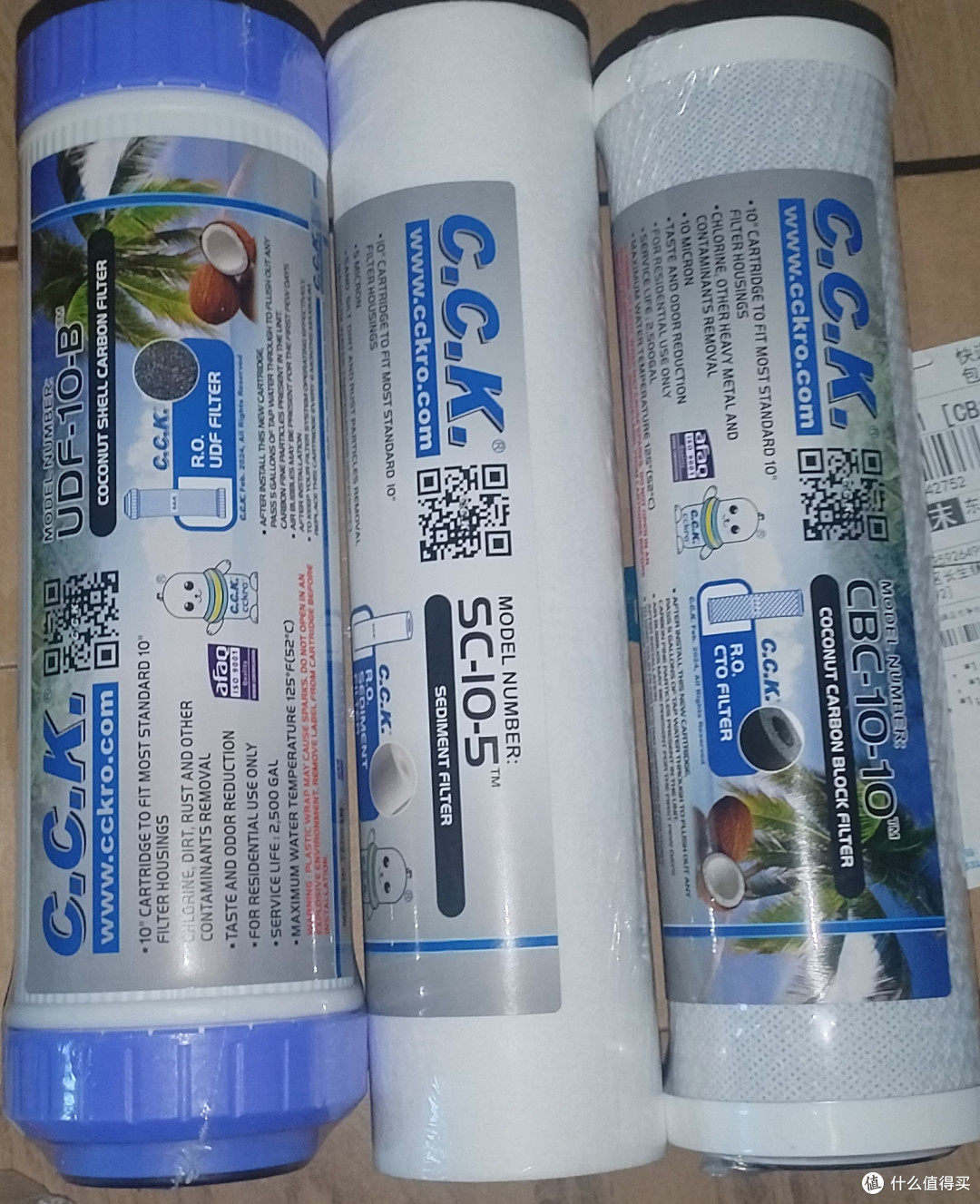

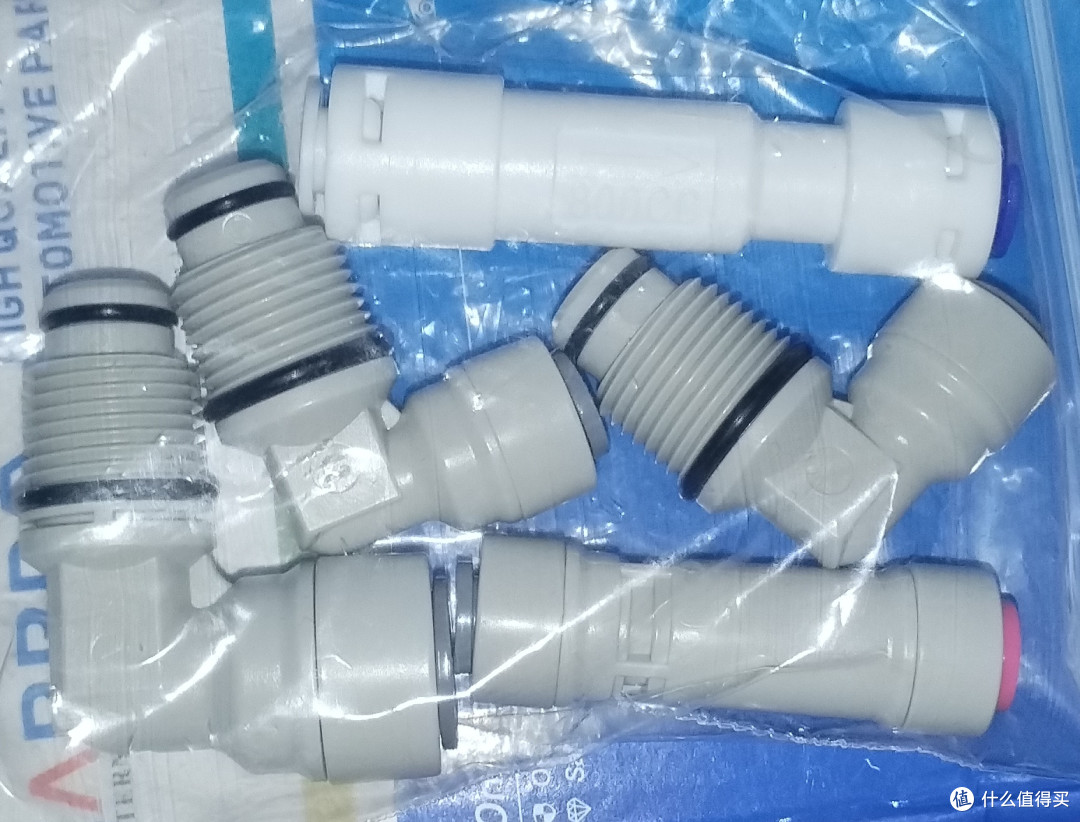

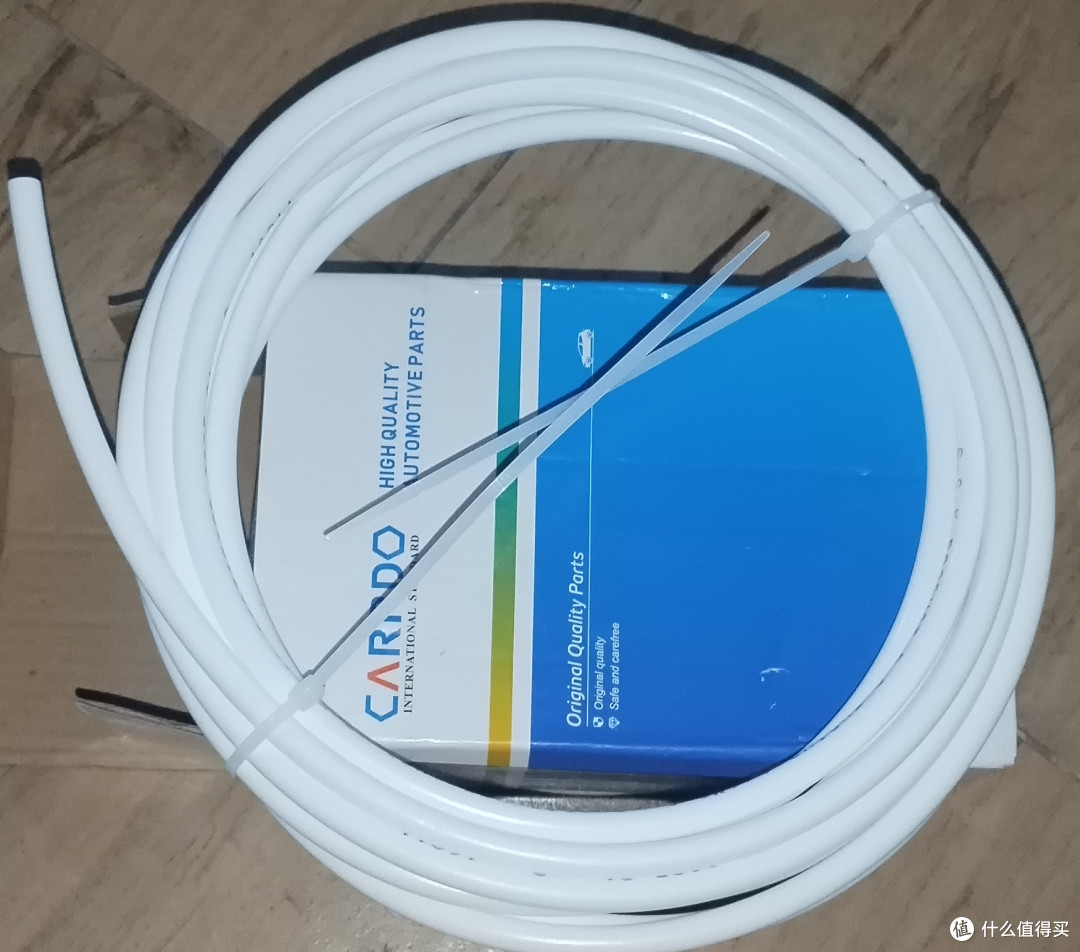

拿出全部配件：

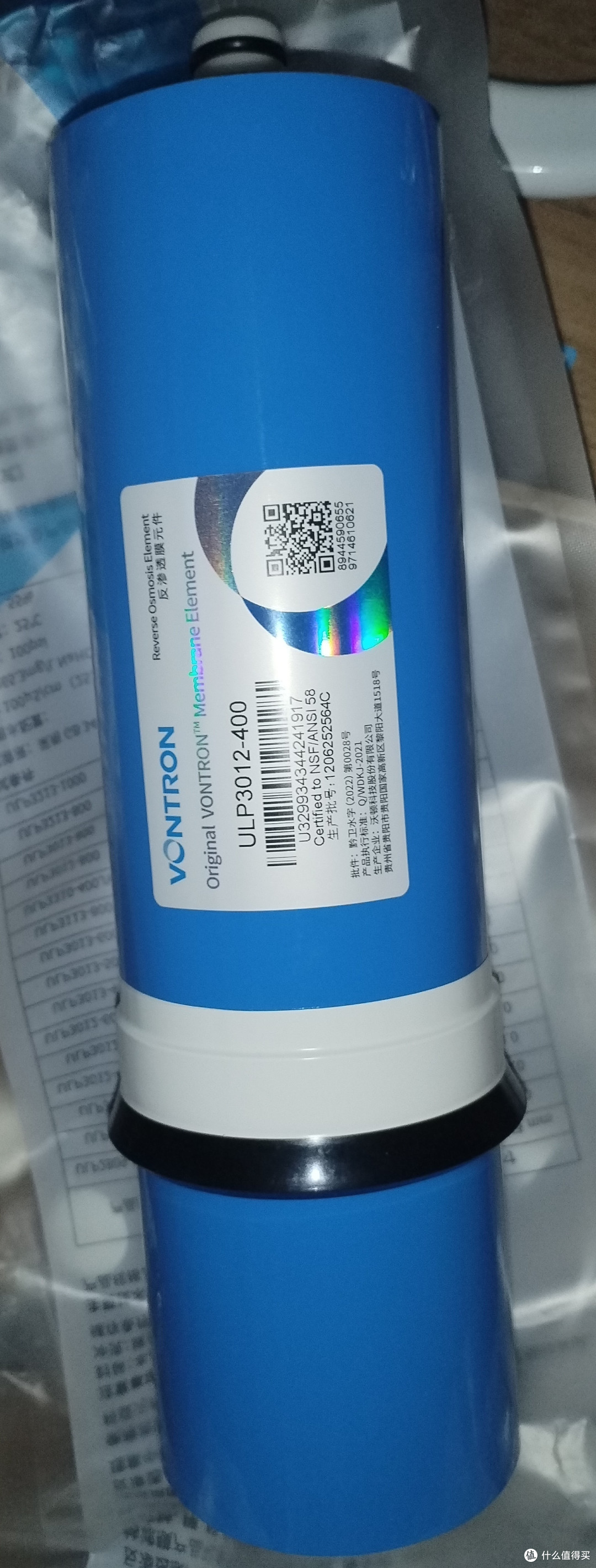

第一步：将主要滤芯（RO膜）准确安装到滤瓶内。

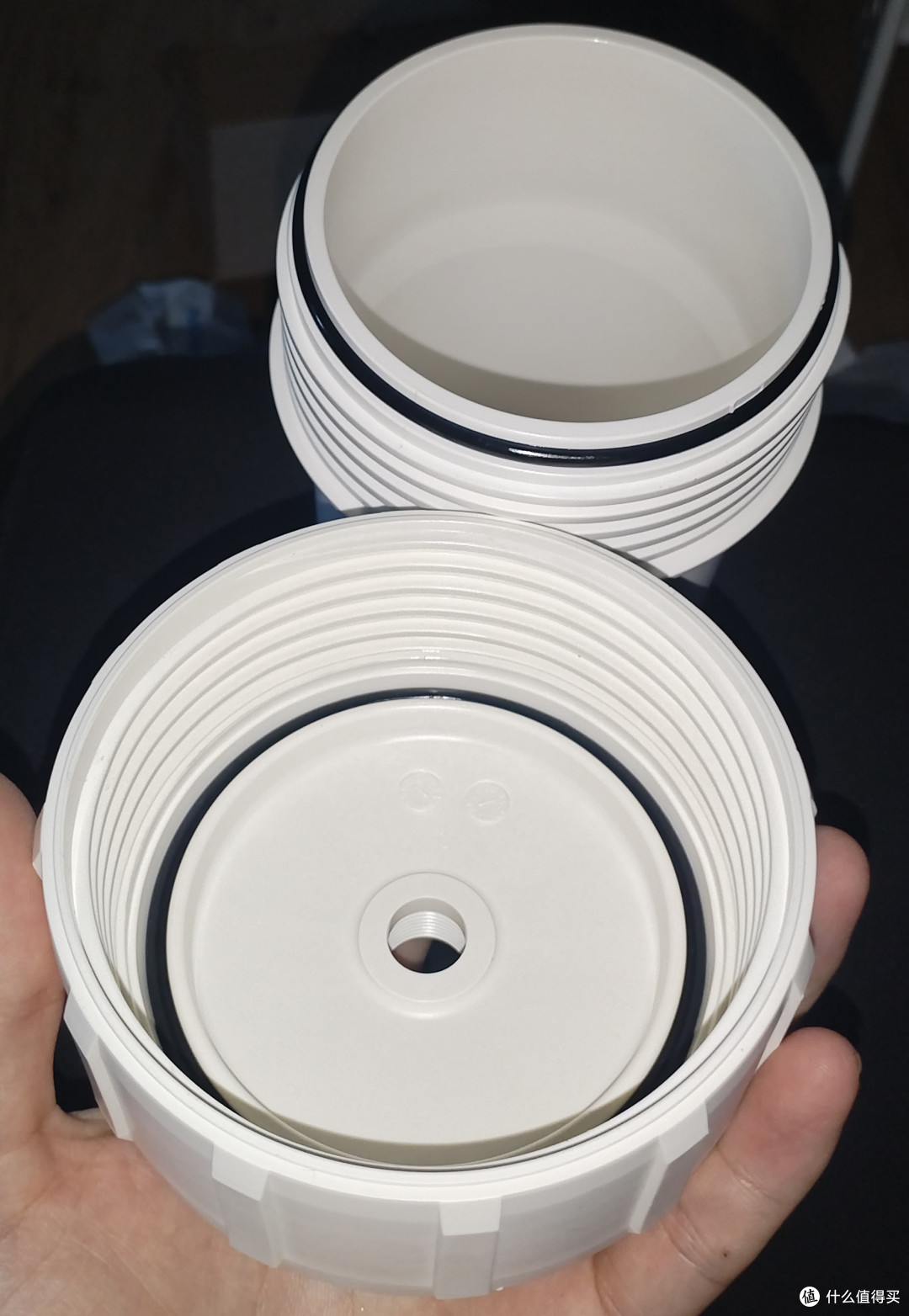

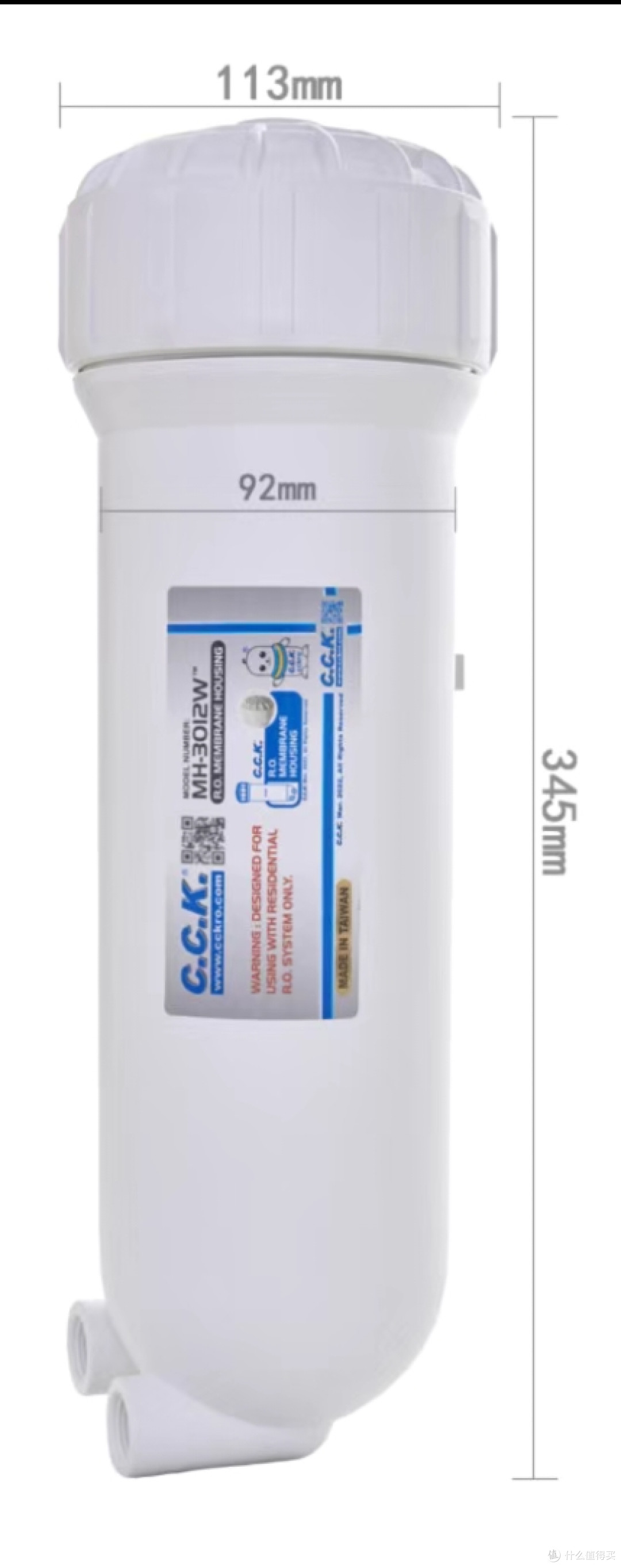

打开滤瓶盖子

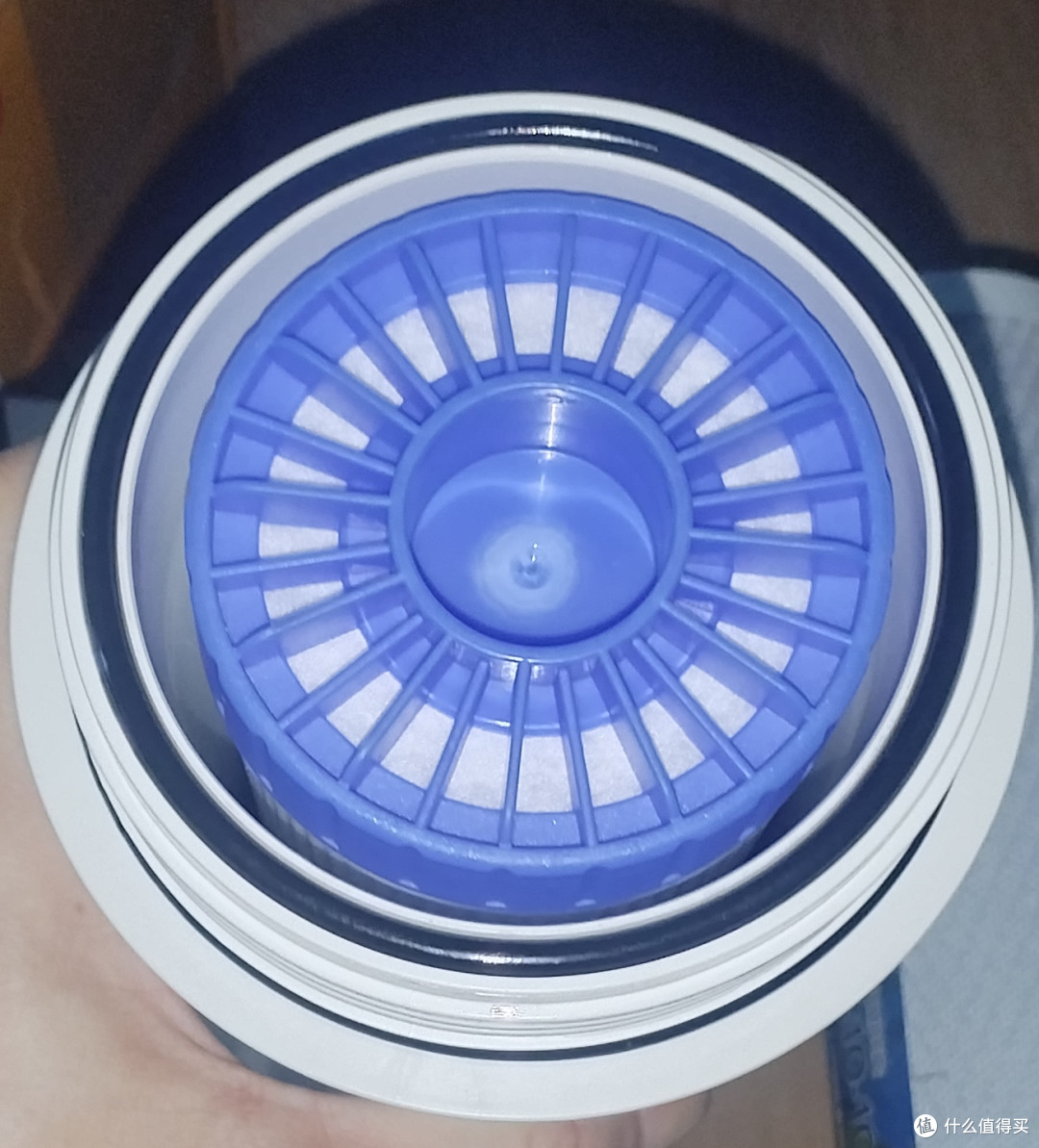

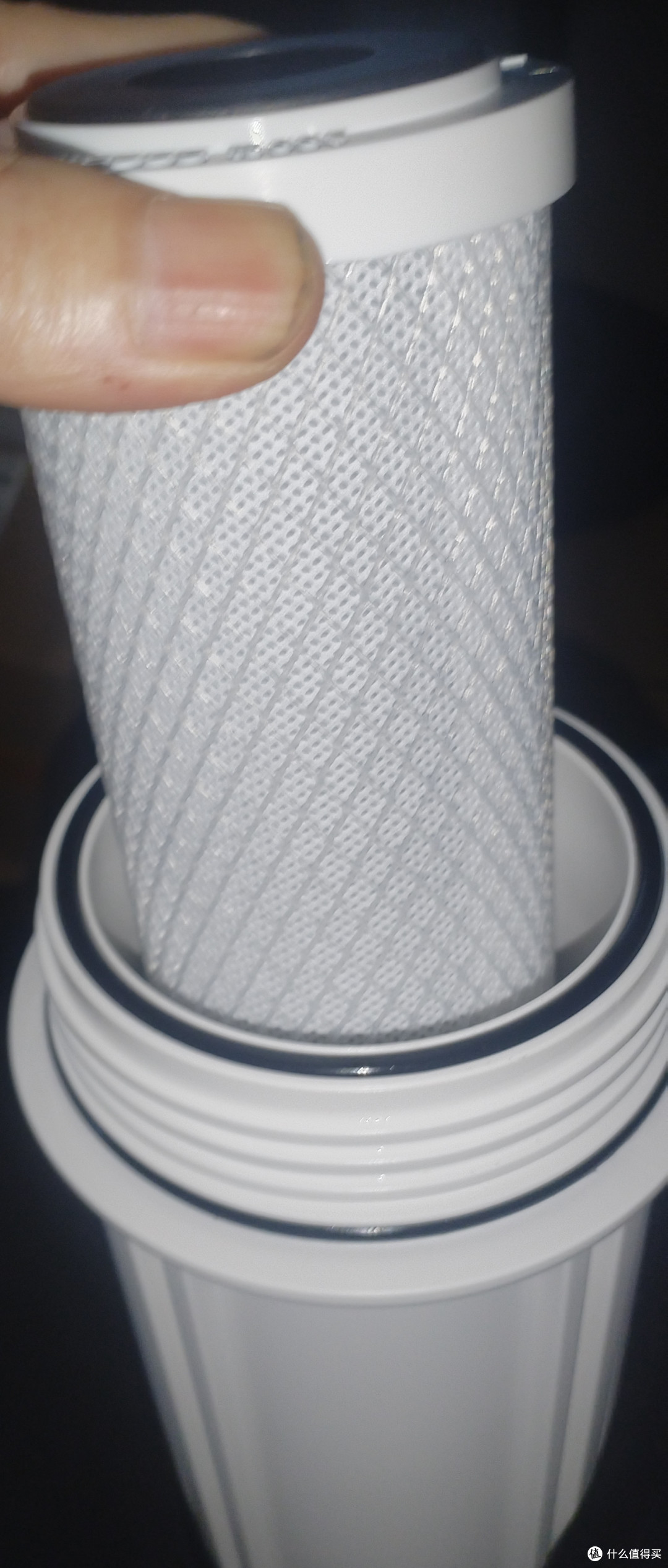

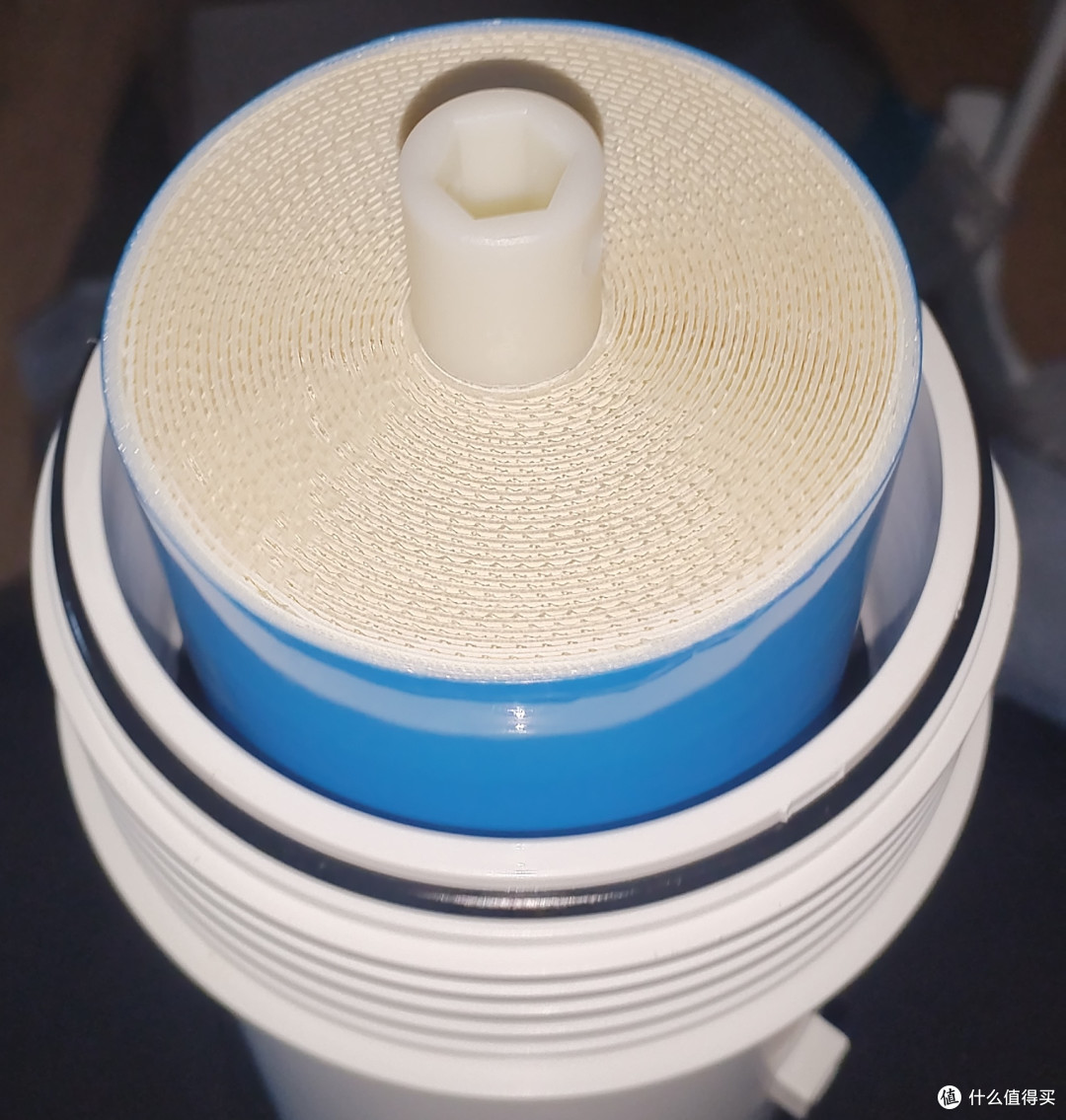

放入滤芯

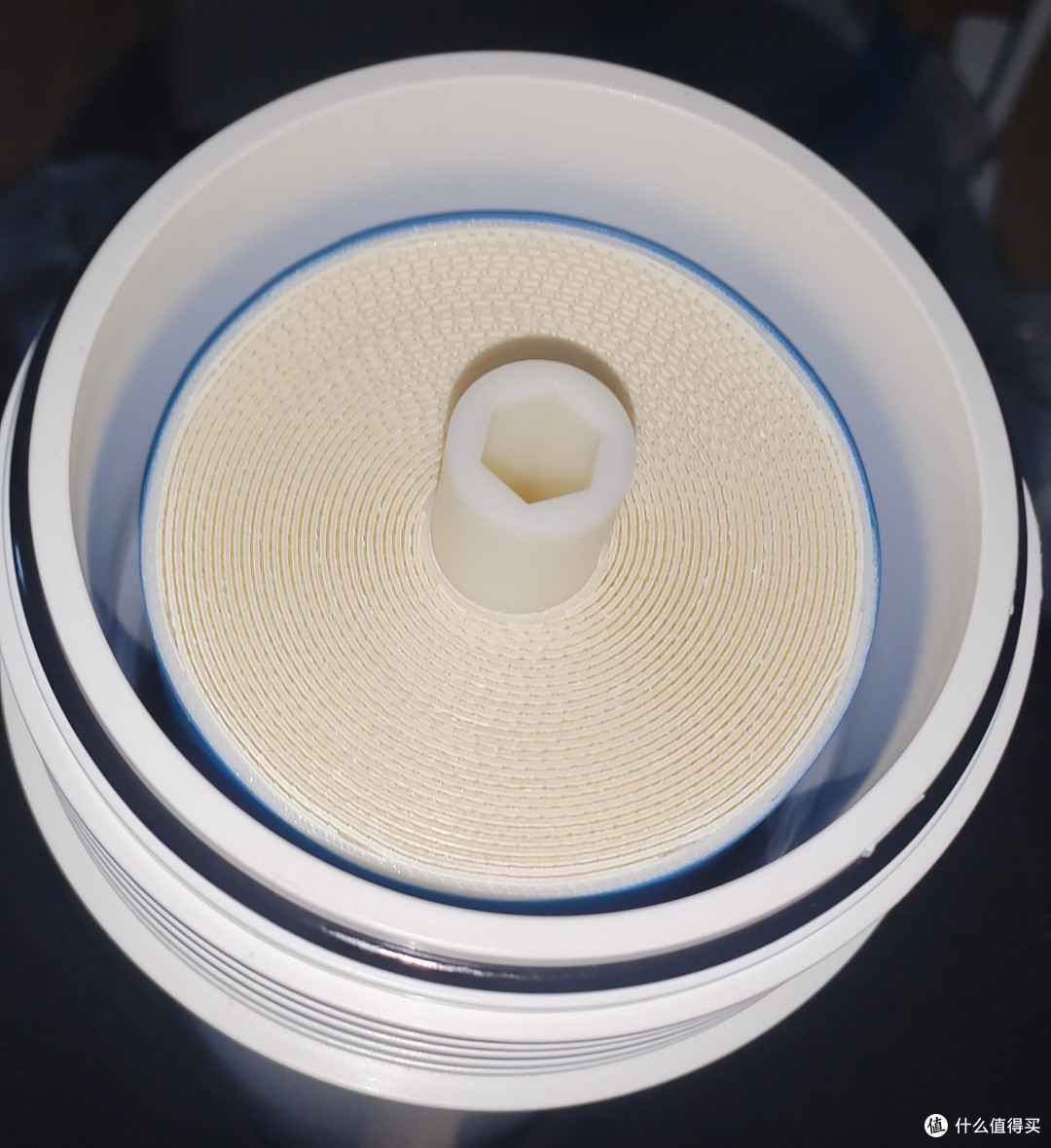

往下按压到底

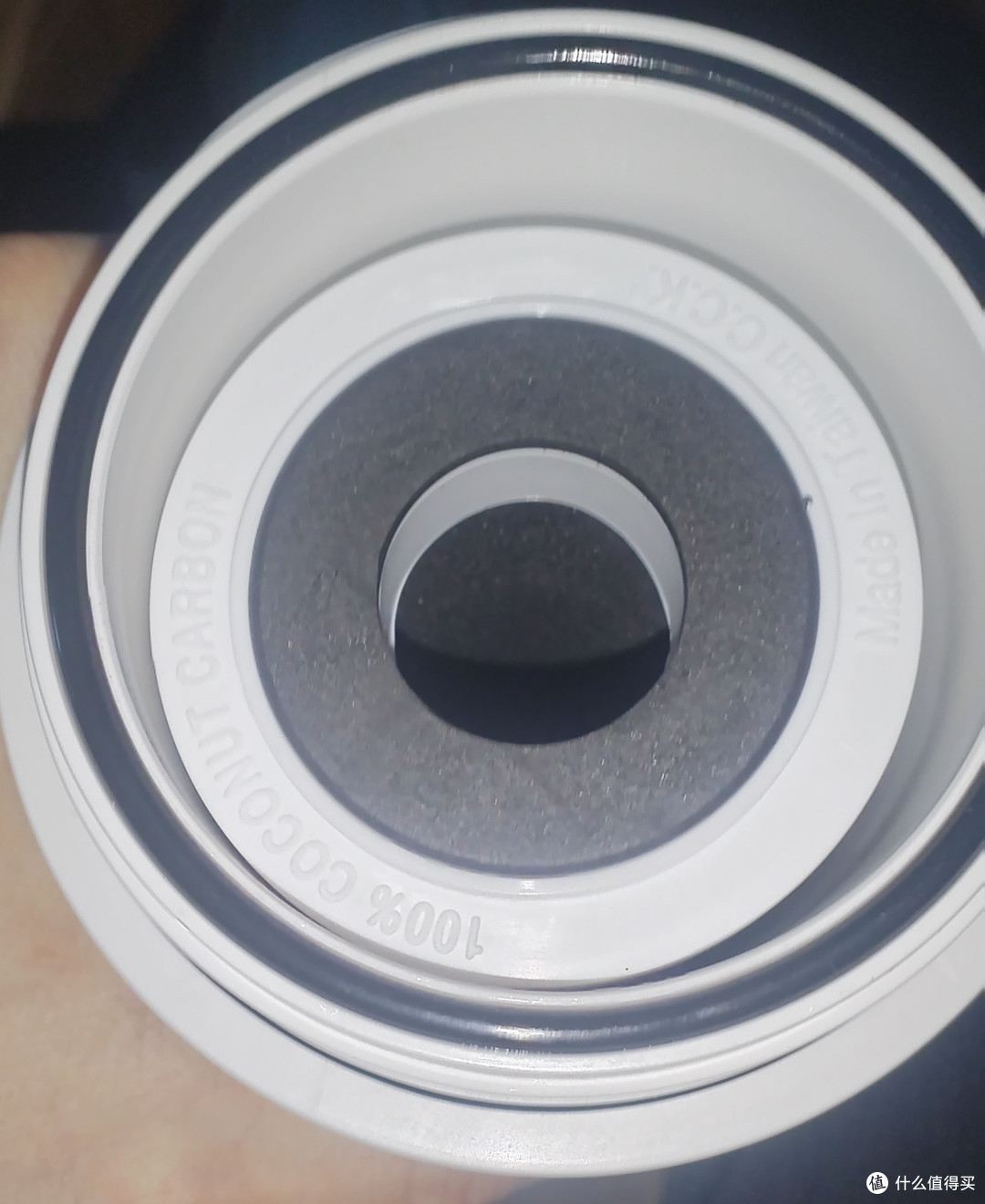

此滤芯需分方向 有密封圈的一端朝滤瓶的底部（即有两个出水口的那一端）

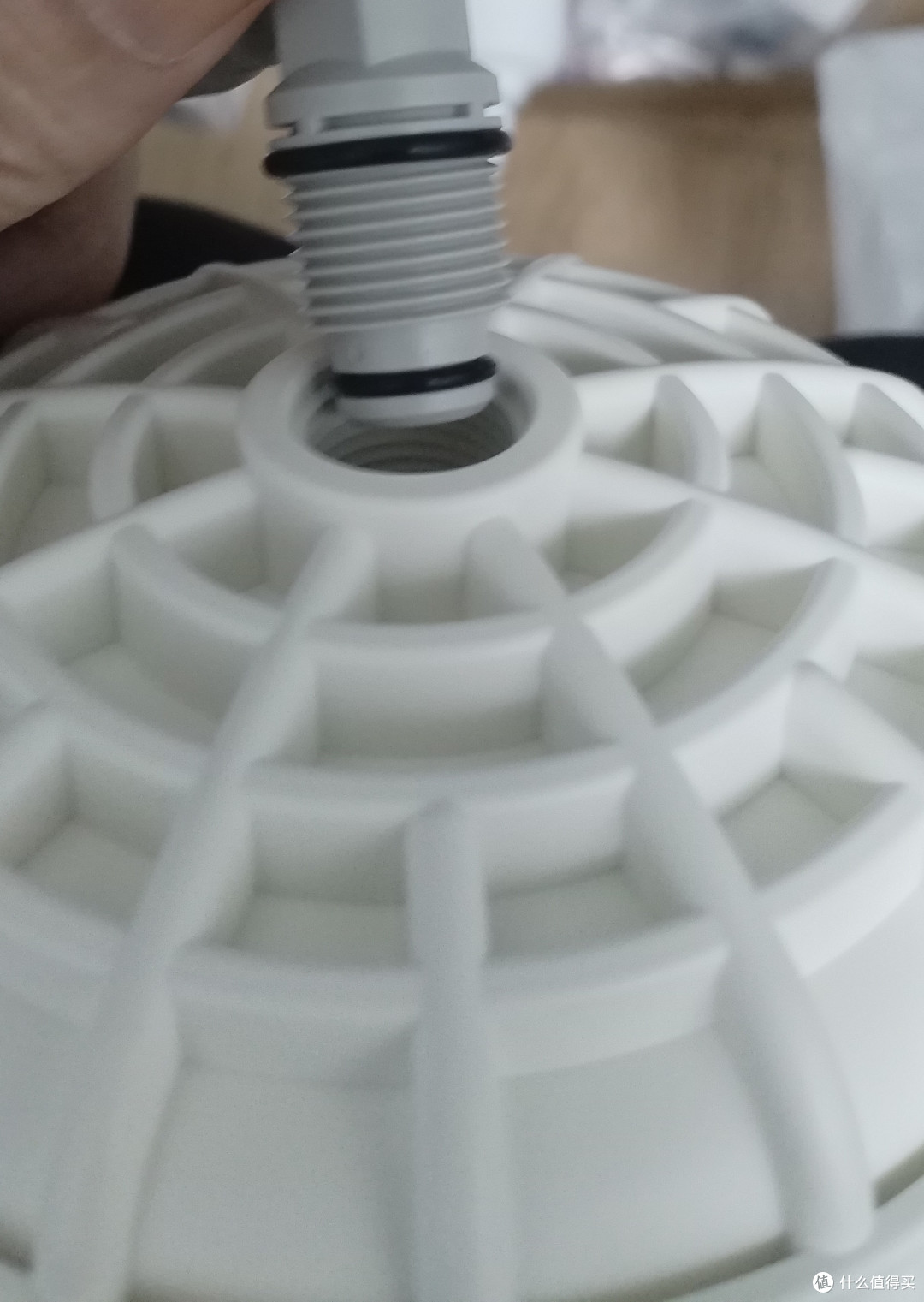

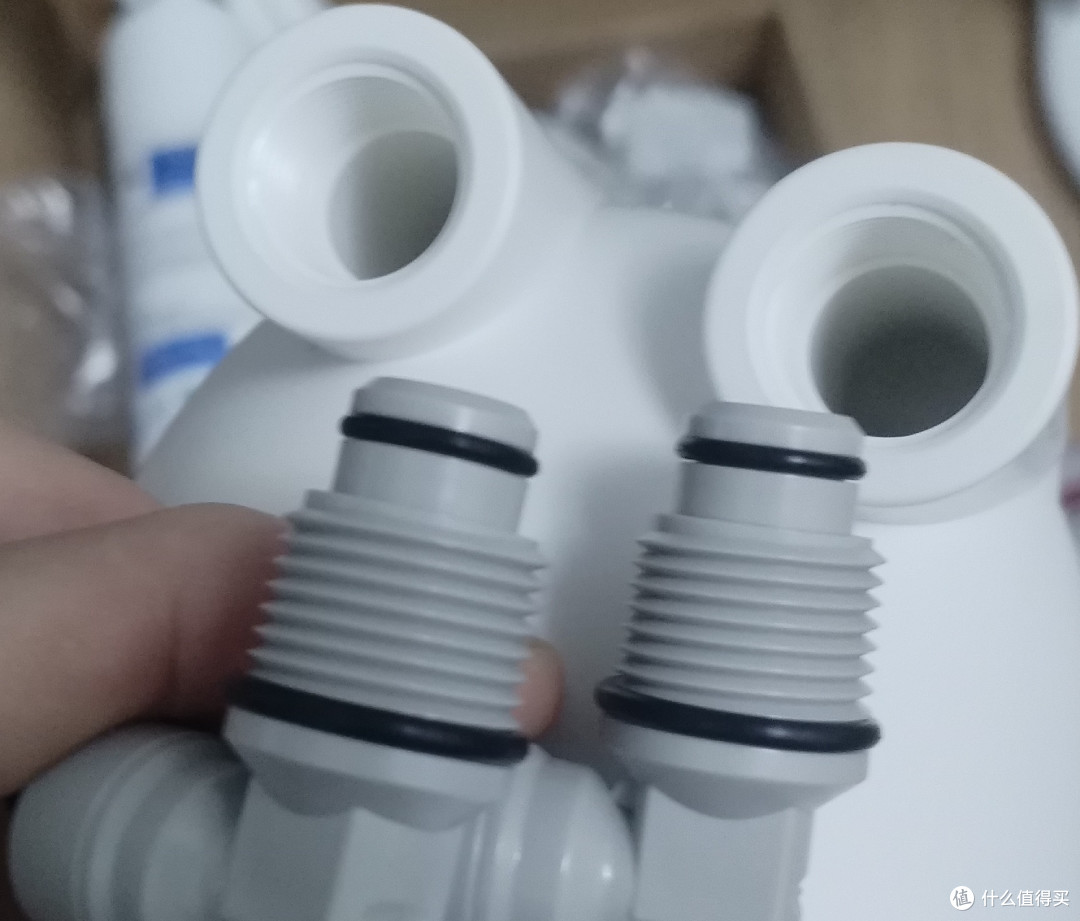

安装到位后盖好盖子用专用扳手将拧紧。并安装好两边的快接头。

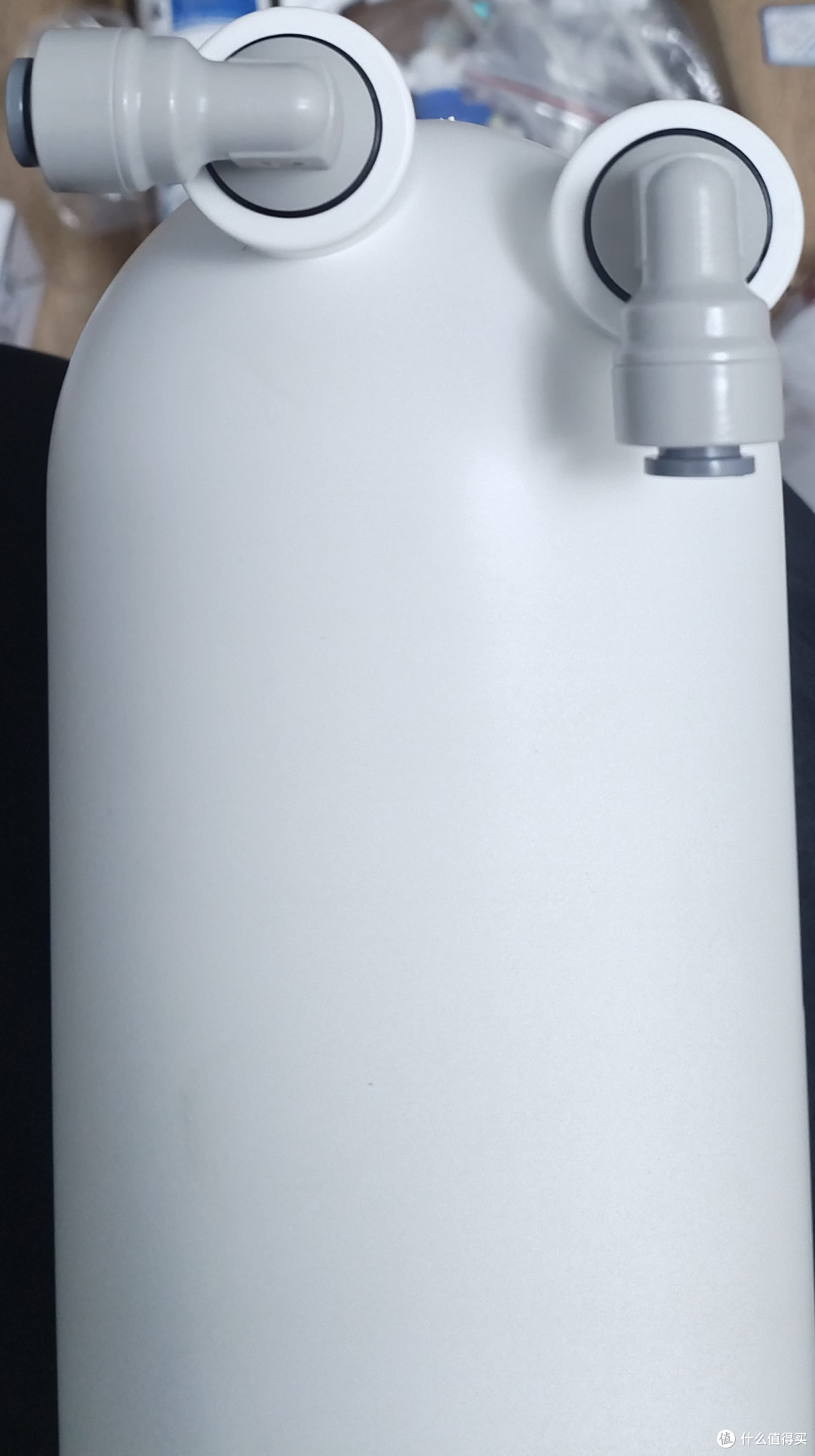

这是安装好后的样子

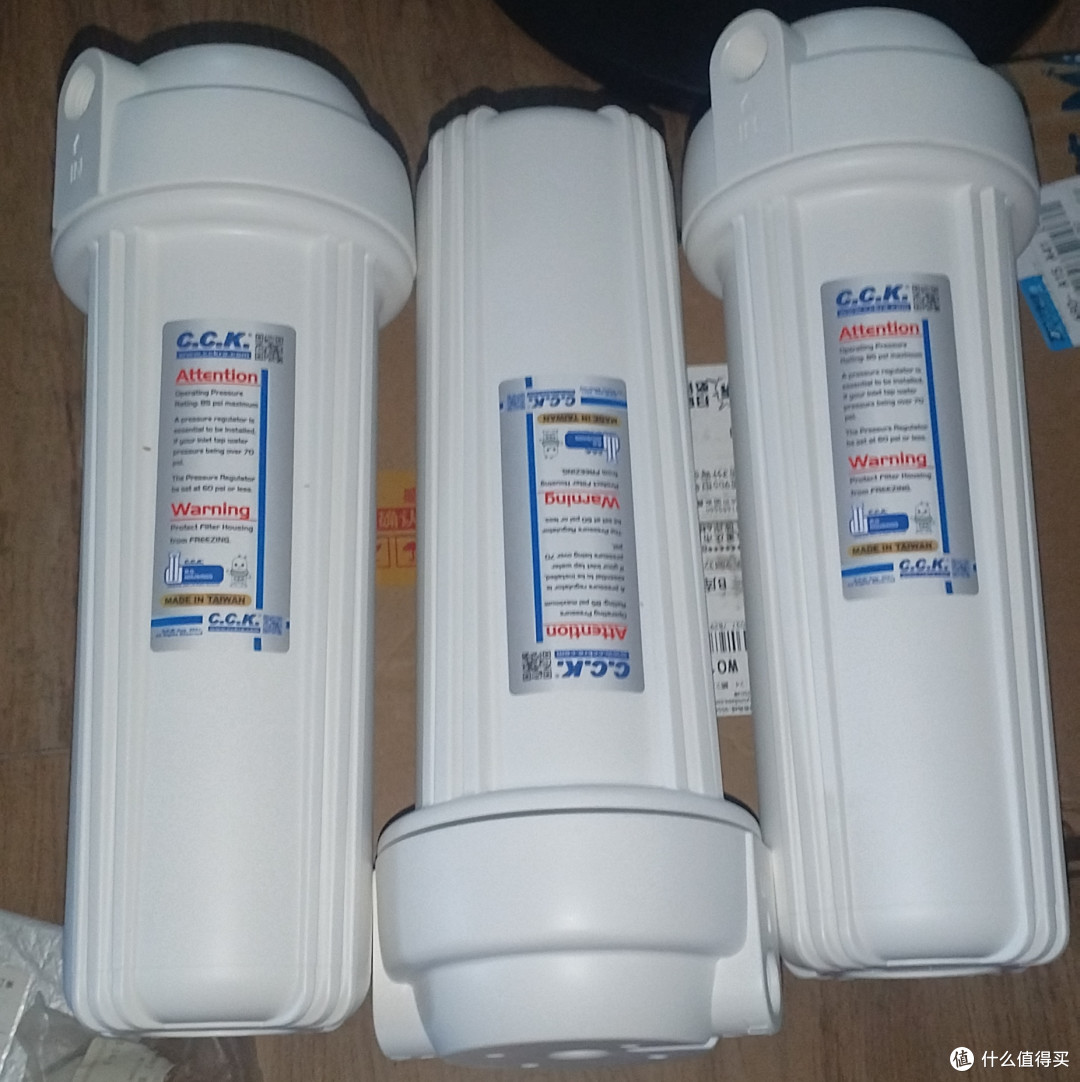

其他的三个滤瓶也将滤芯 快接头一并安装好。

这是安装好后样子 ，小T33是一体的直接插上2分的快接弯头即可。

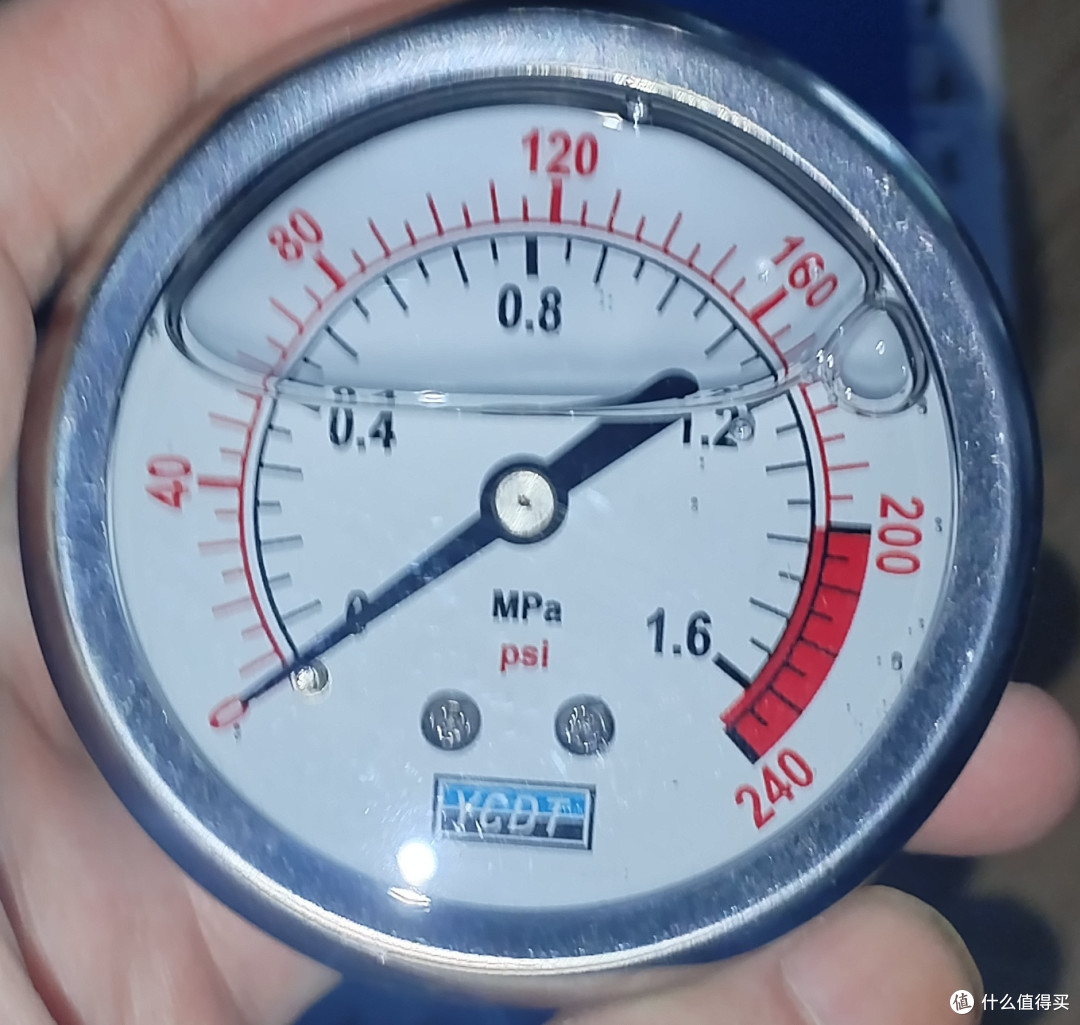

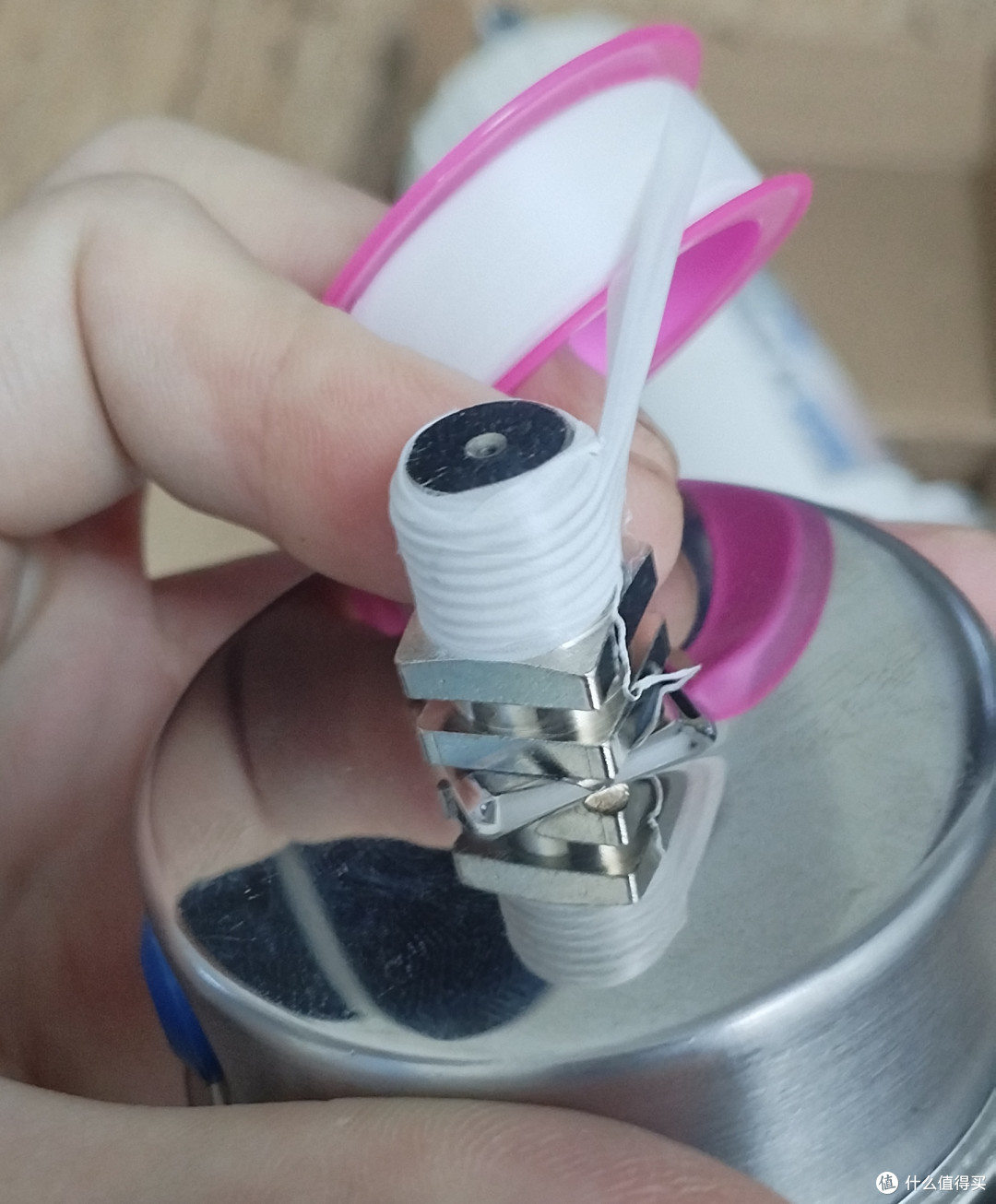

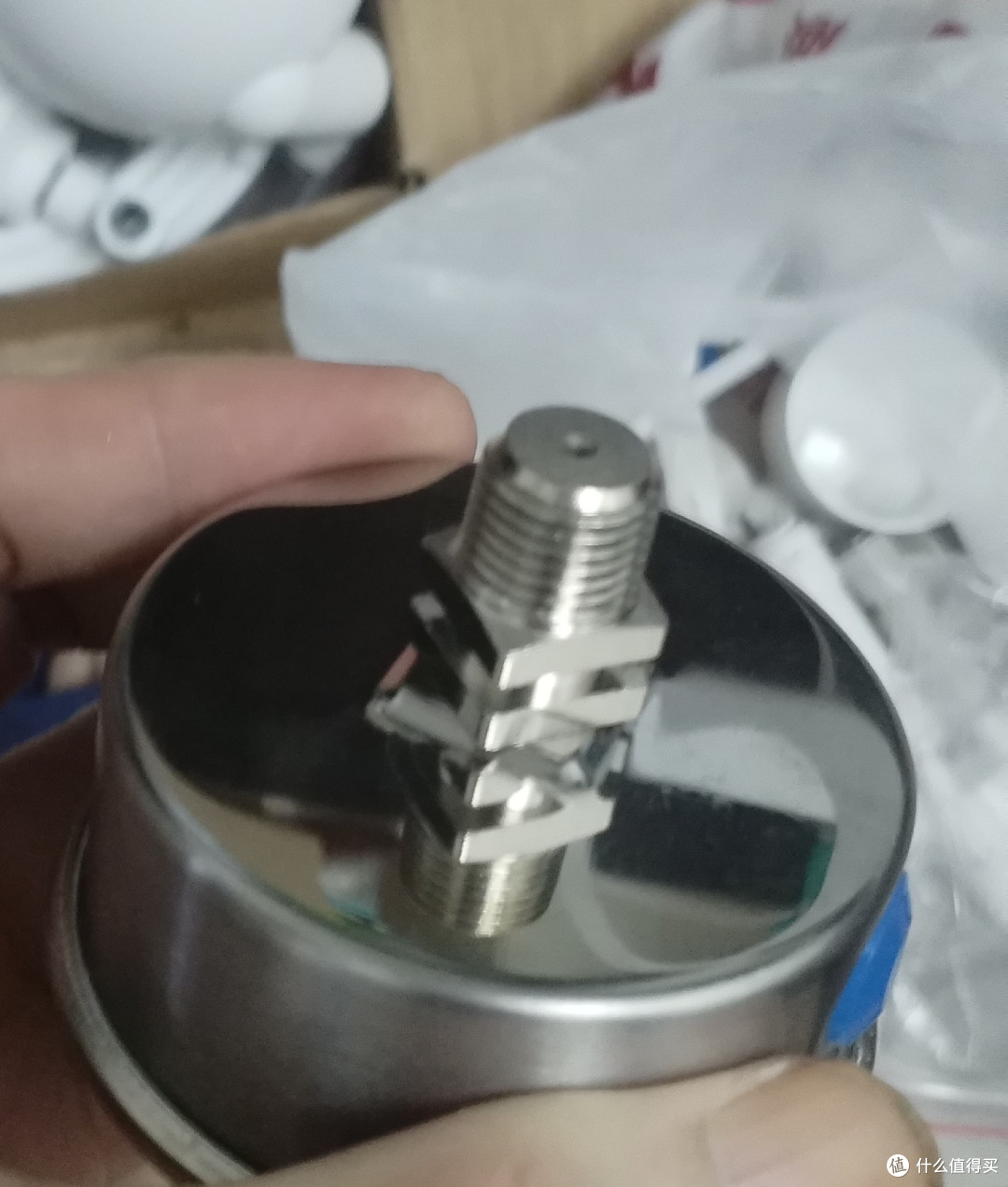

将水压压力表丝牙缠上生料带(买压力表会送)也可以买带快接头那种更省事

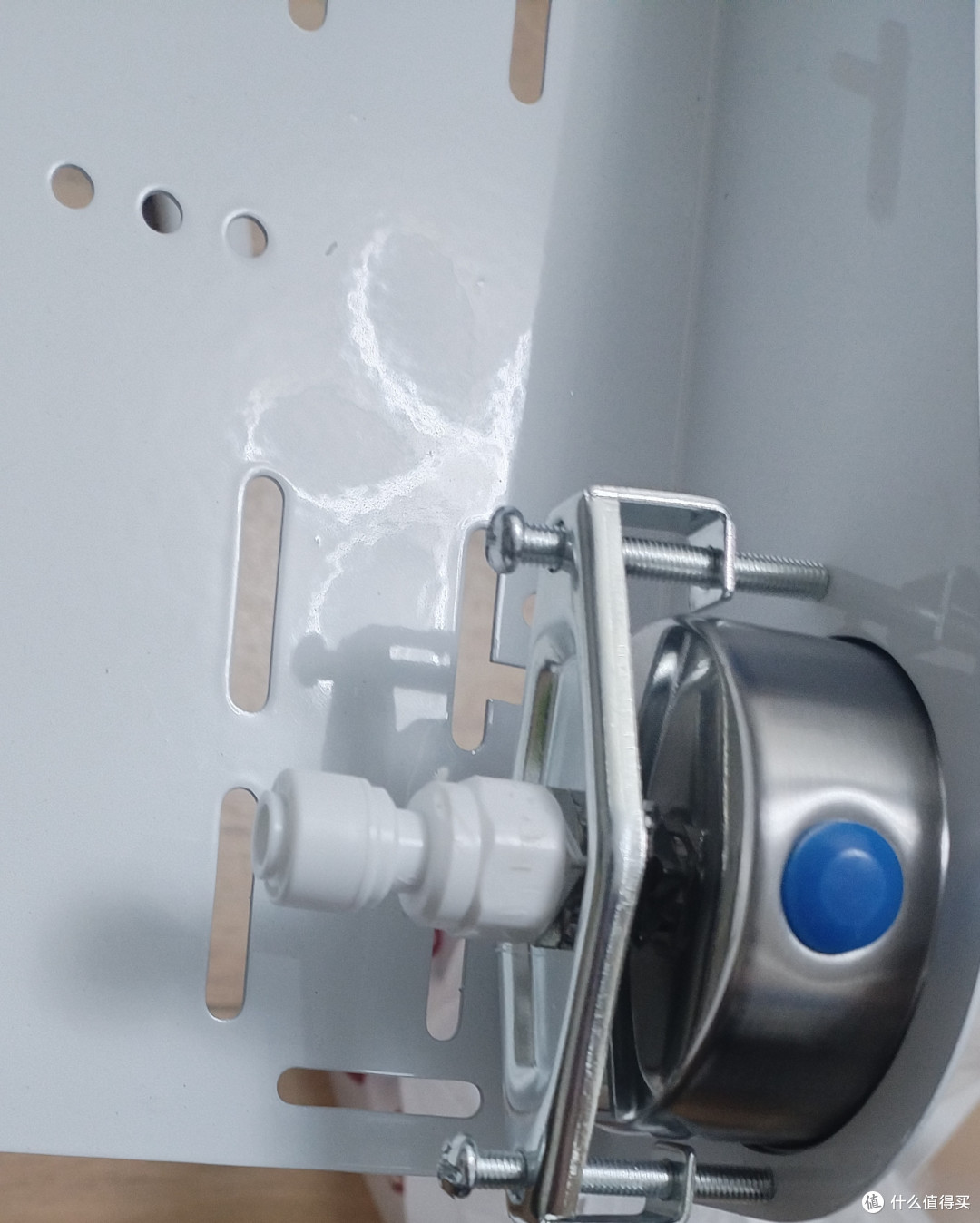

用螺丝支架将压力表固定到架子上

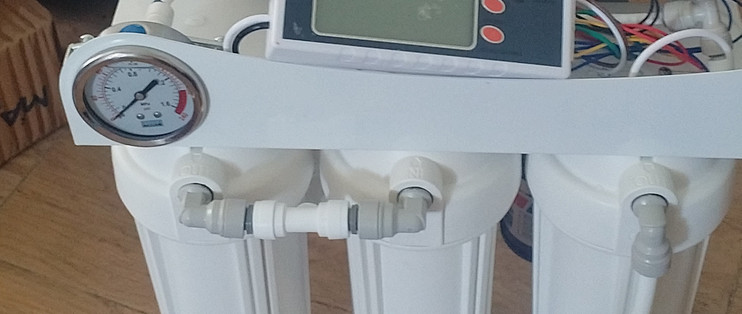

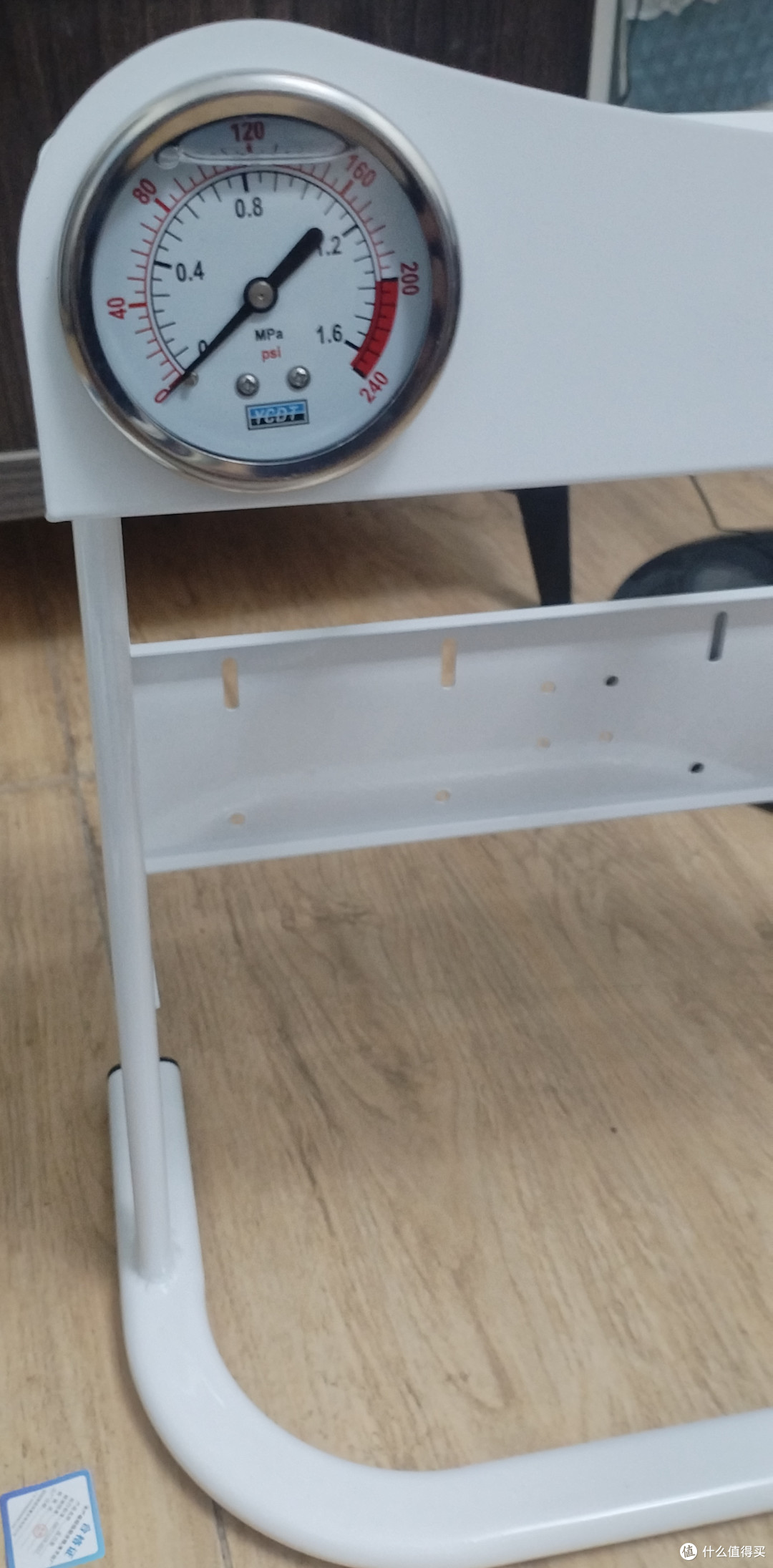

安装好就是这样

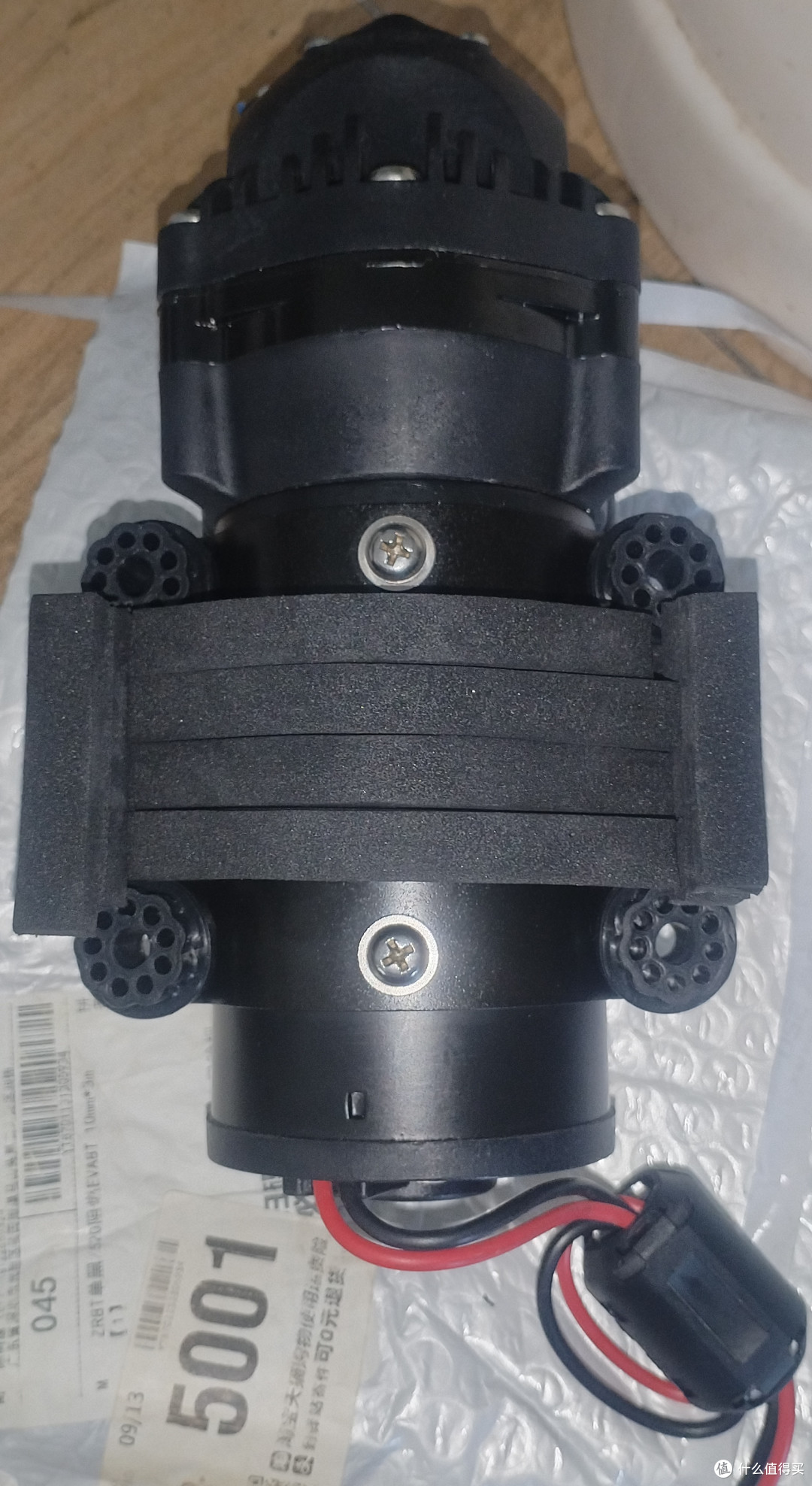

增压泵贴上减震棉

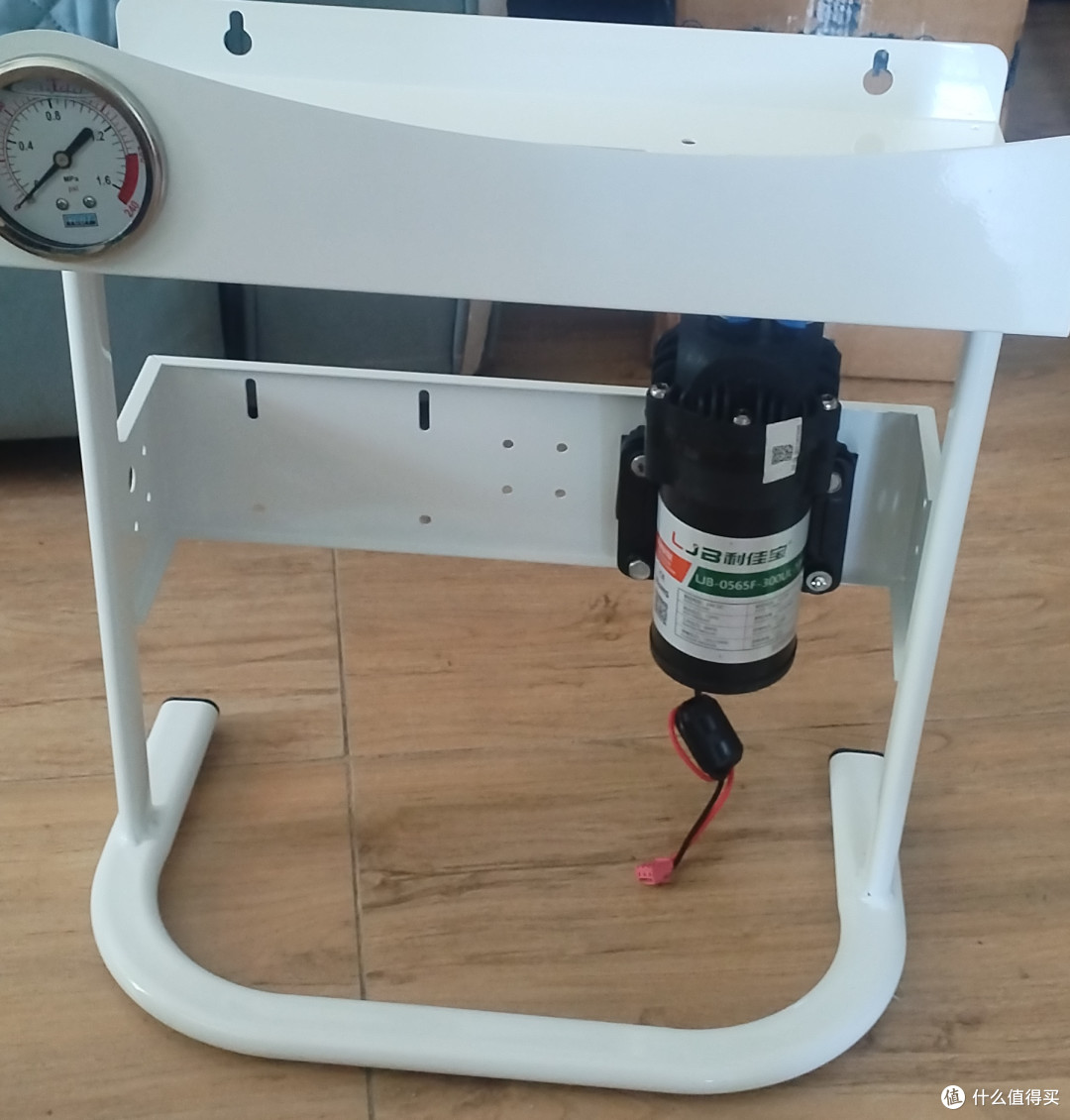

固定到架子上

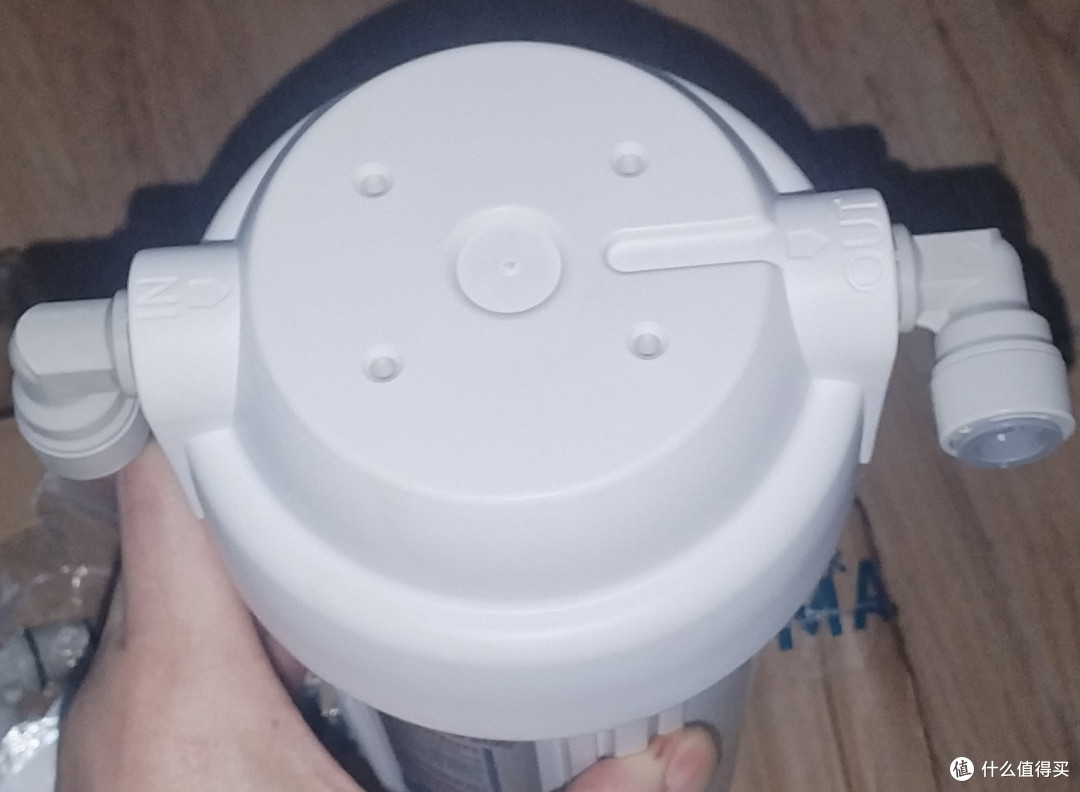

滤瓶上有四个螺丝固定孔注意上面的进出水标志(IN 为进OUT为出)及箭头方向即为水流方向

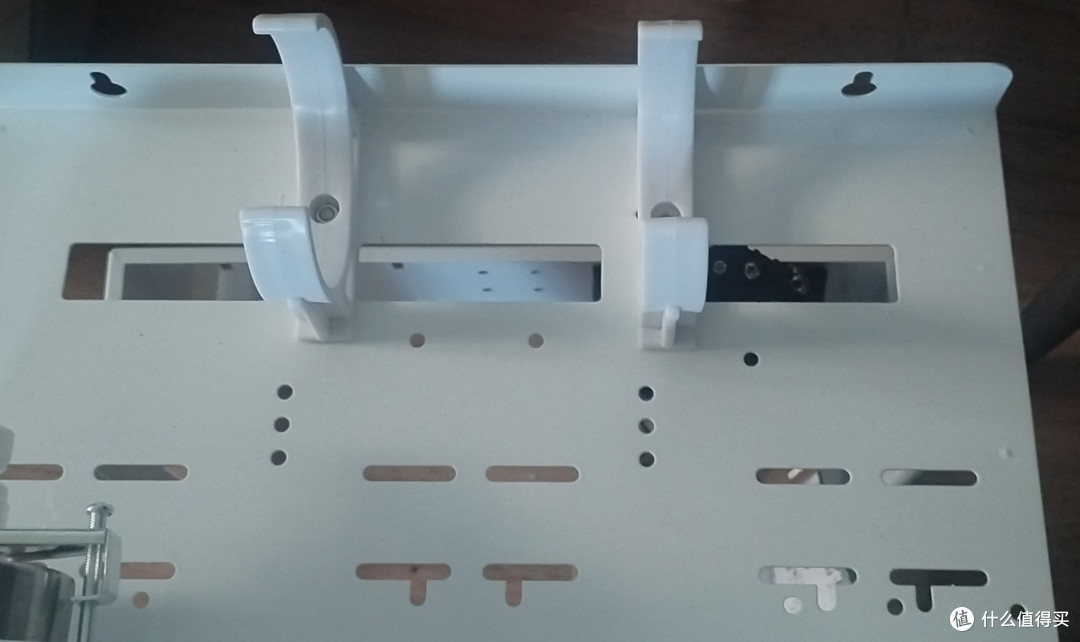

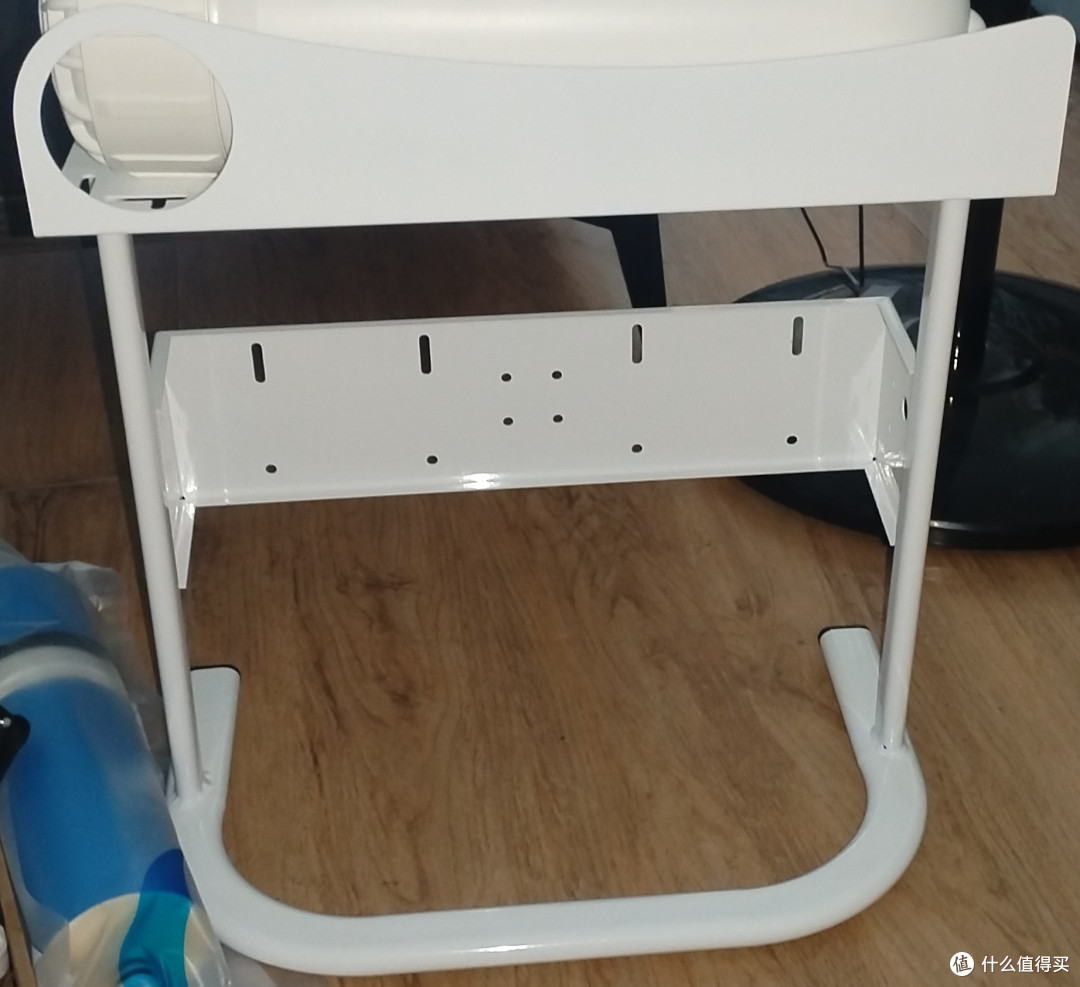

架子上的六个长条形的孔就是滤瓶的固定孔，对好位置用螺丝固定即可

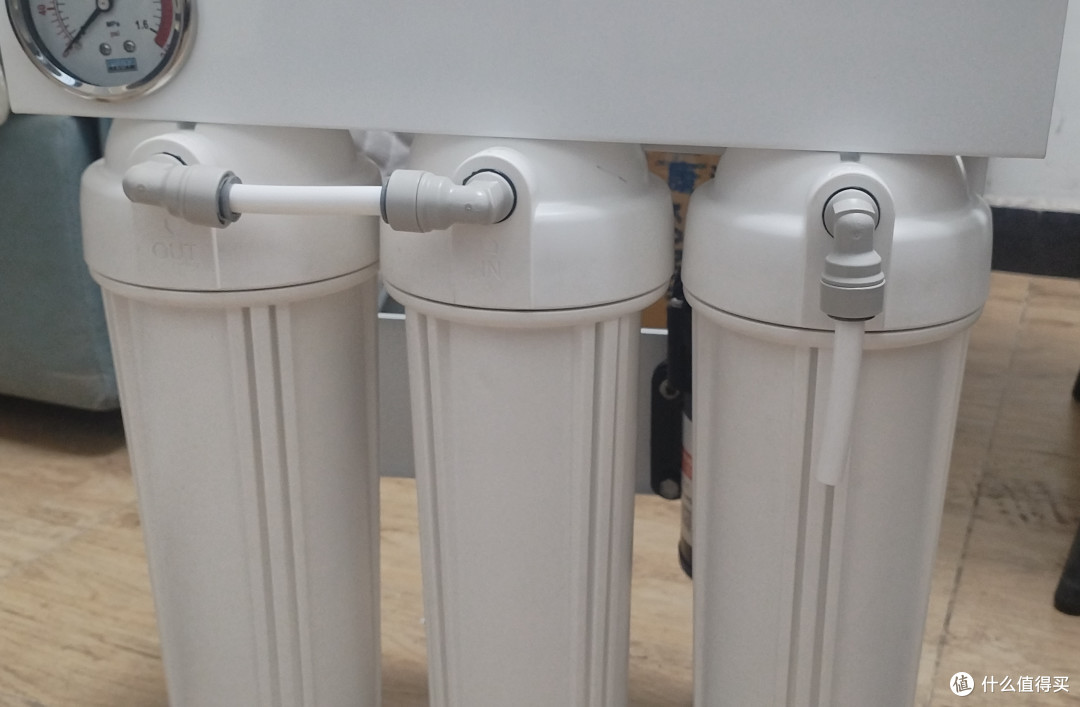

这就是固定好后的图片

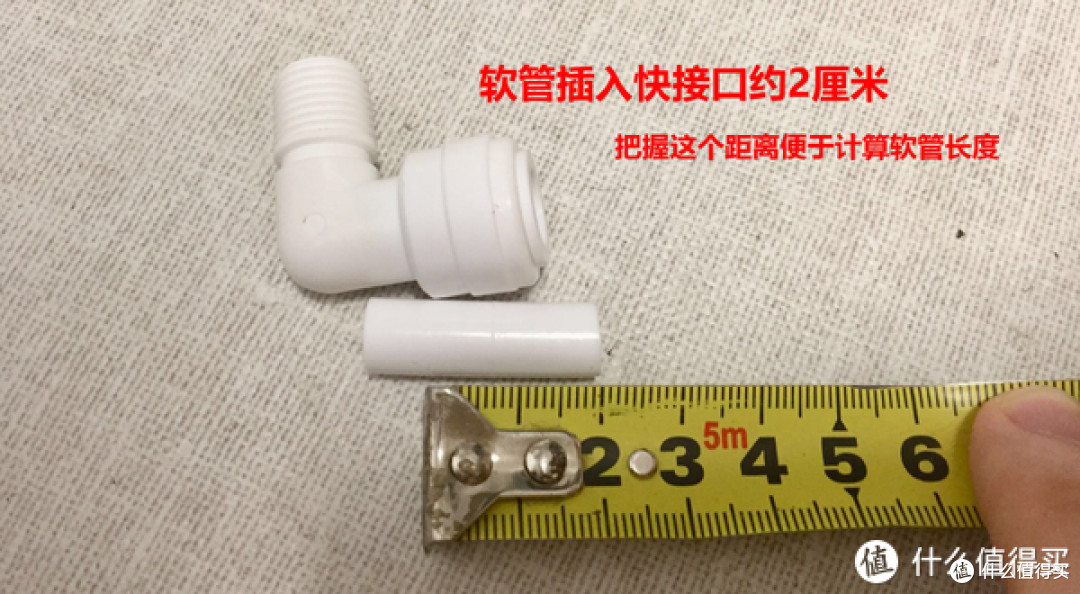

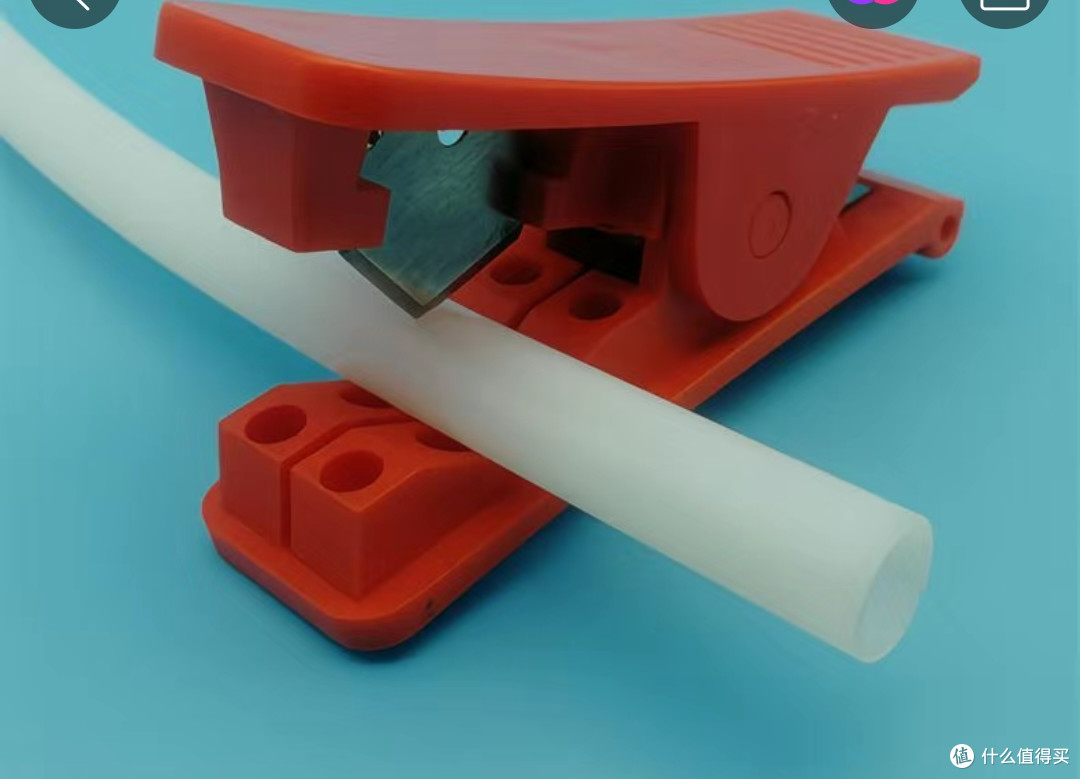

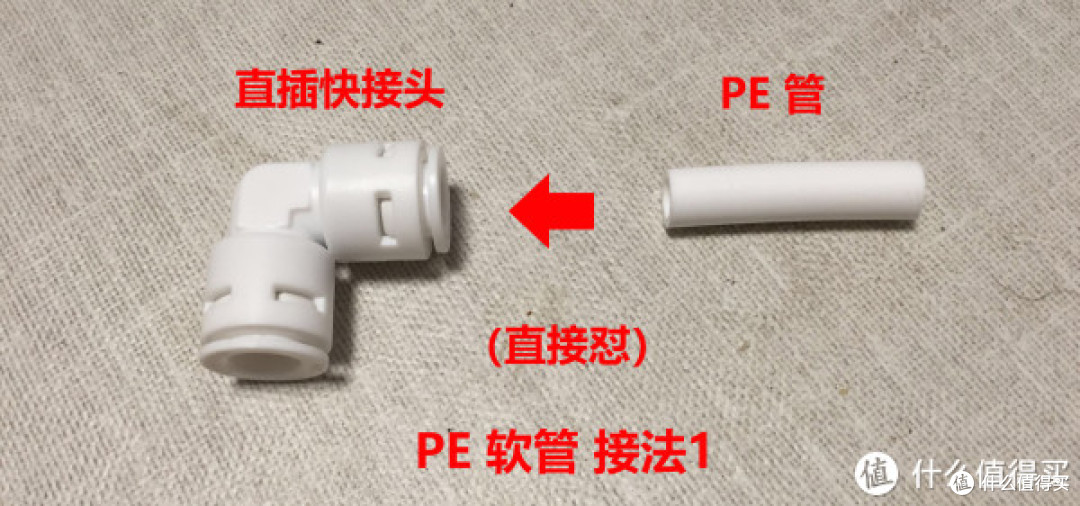

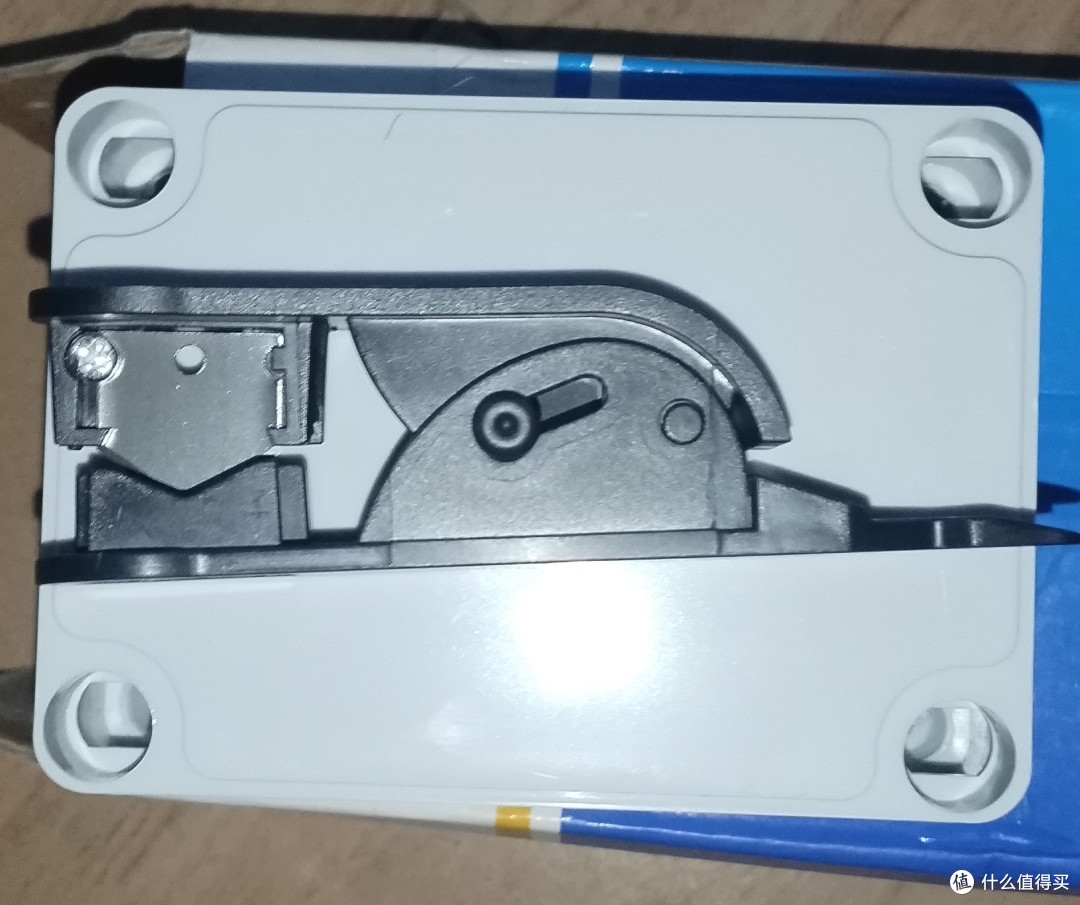

用PE割刀按上面尺寸裁好直接查到底即可

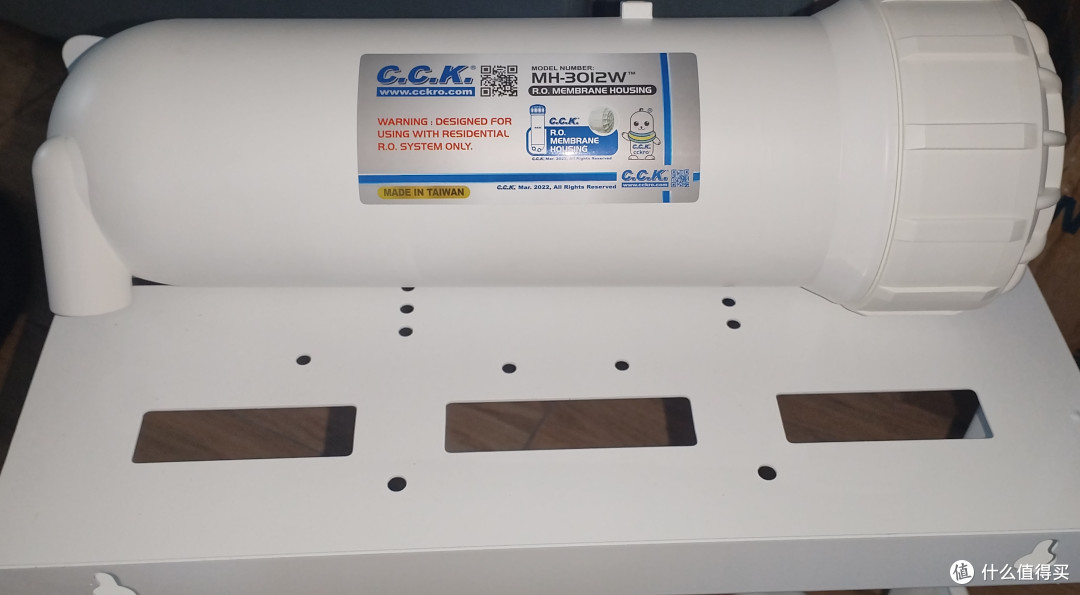

接下来就是将RO膜固定到架在子上

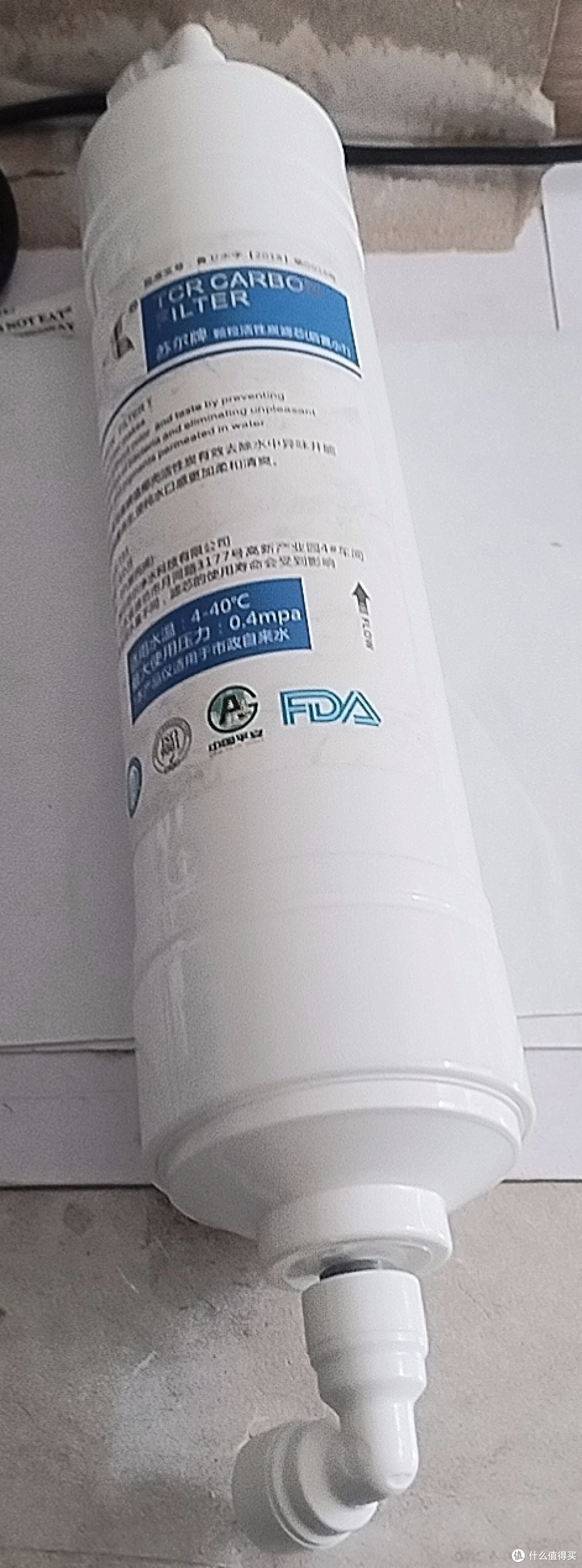

下一步将后置炭芯固定到ROI膜上

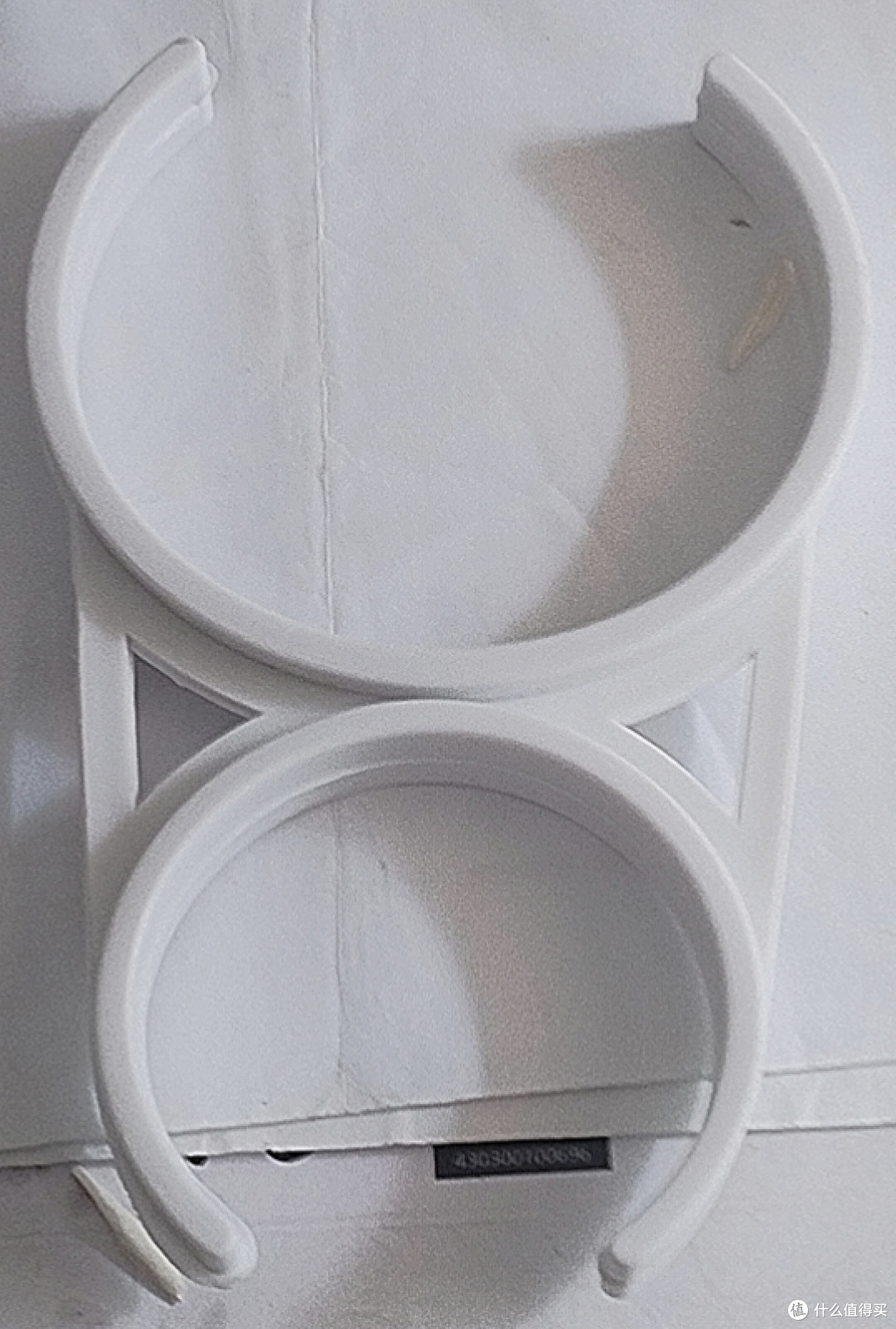

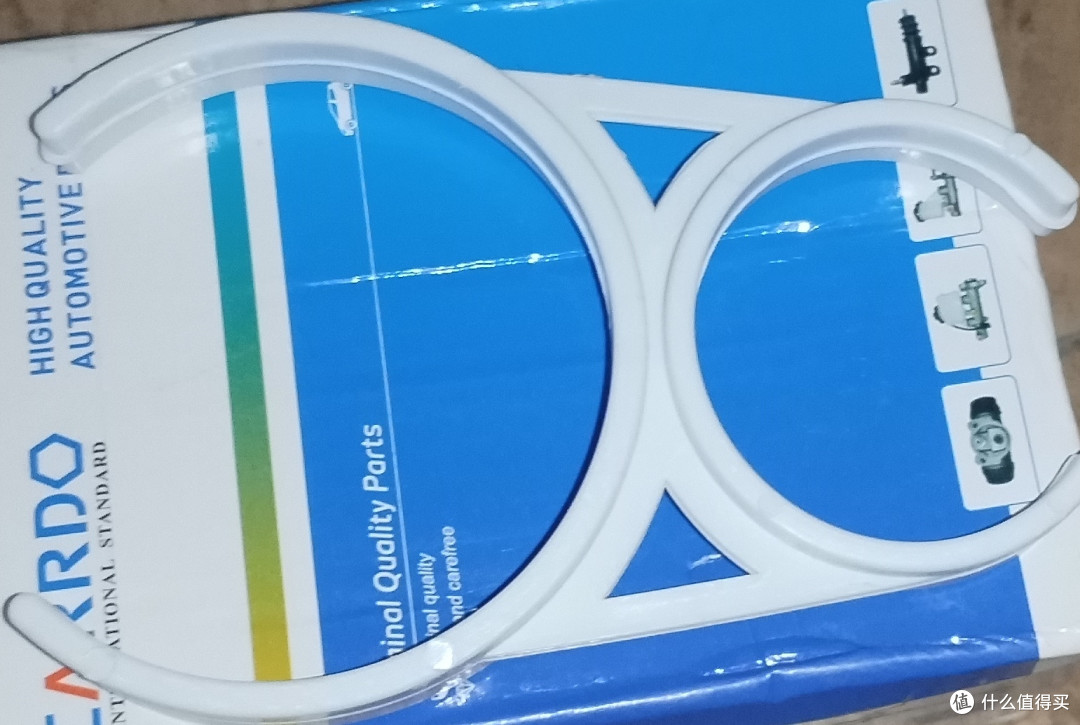

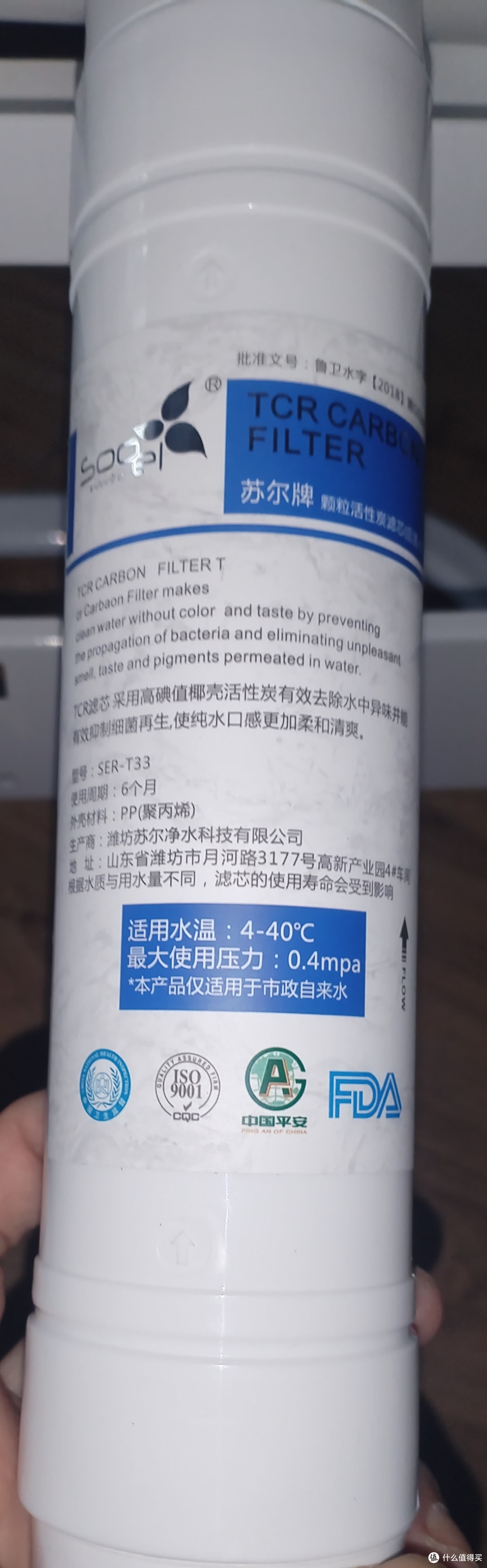

T33滤芯的固定夹

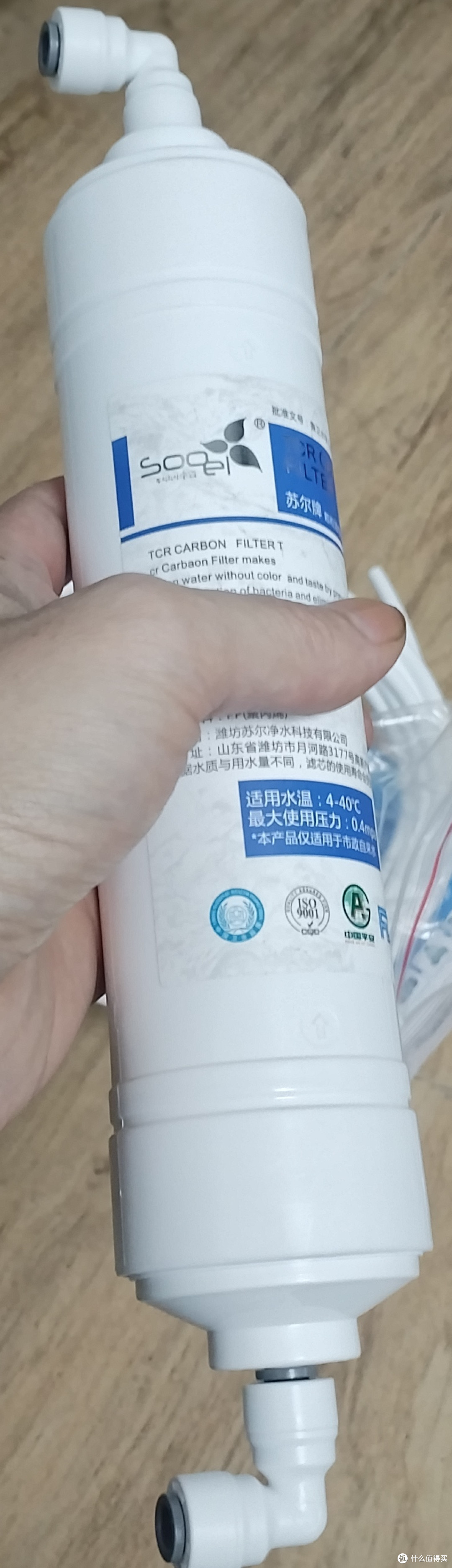

T33安装好2分快接头的样子

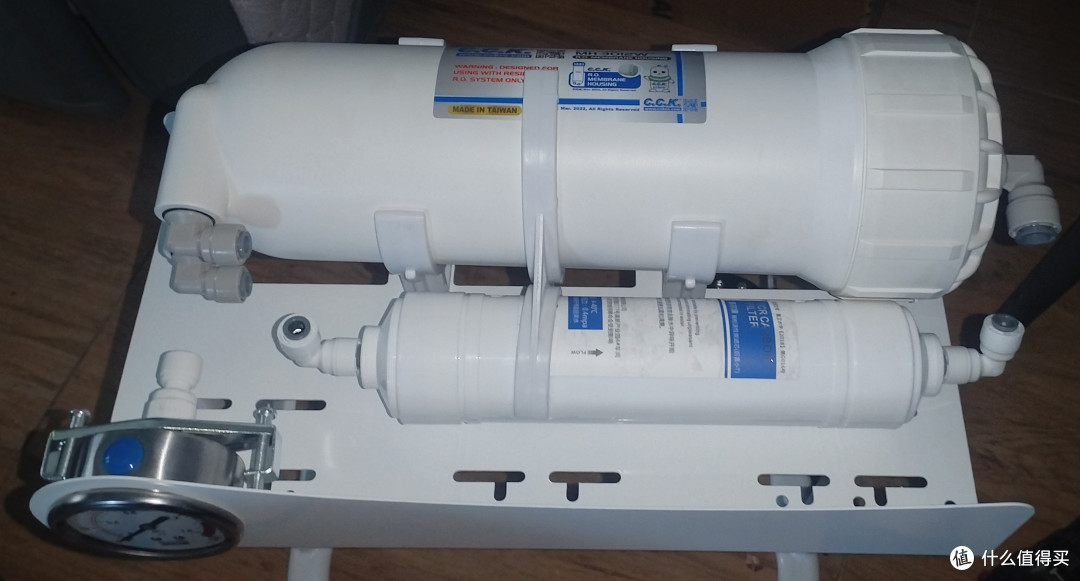

安装好的样子

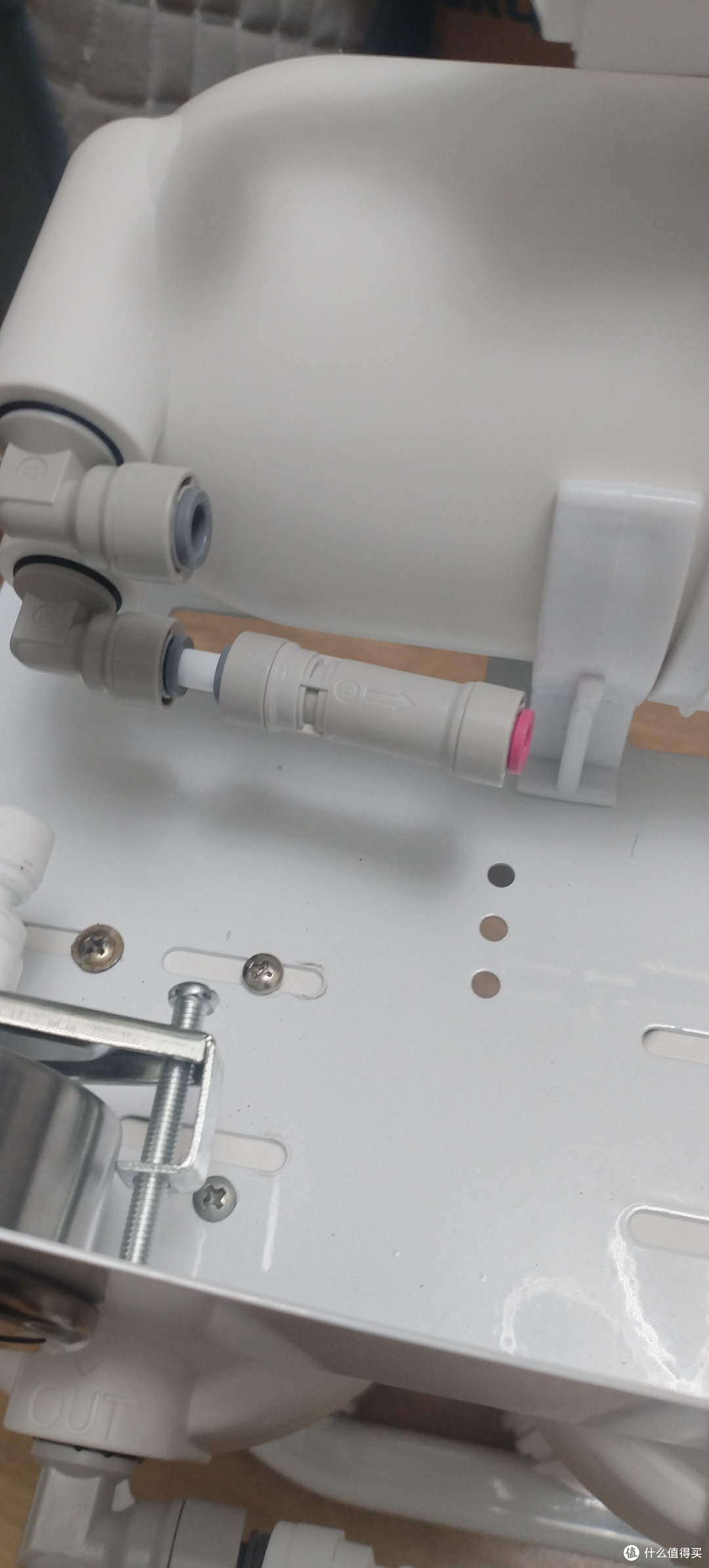

RO膜底部的两个口分别为纯水口和废水口注意区分。纯水出口按逆止阀上面的箭头方向安装

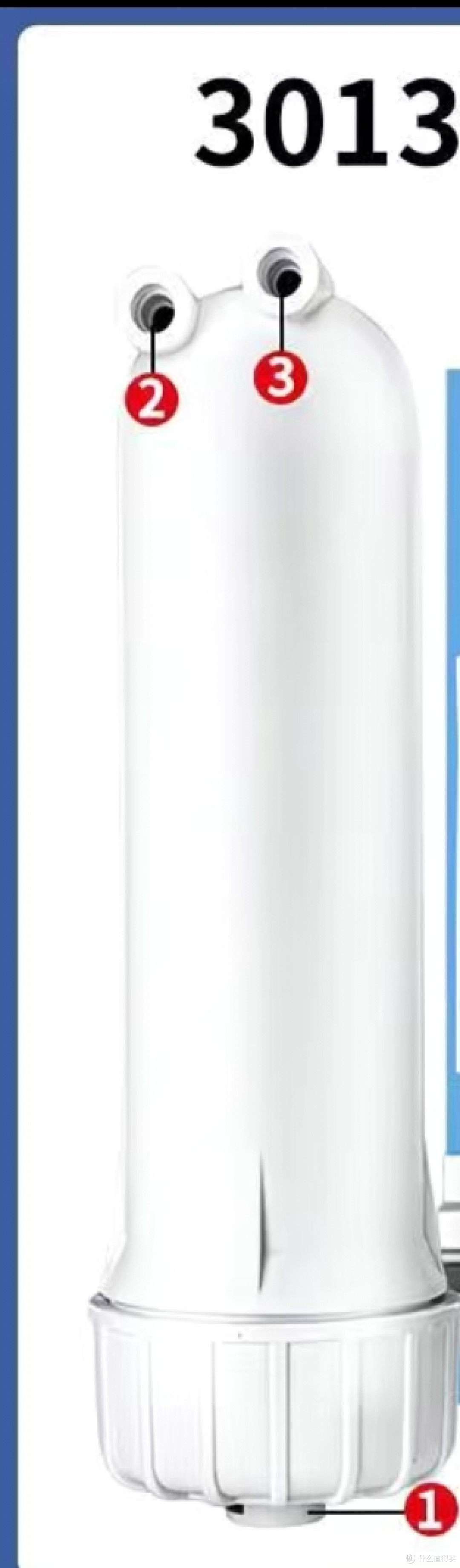

1为三分进水口 2为2分废水口3为2分纯水口

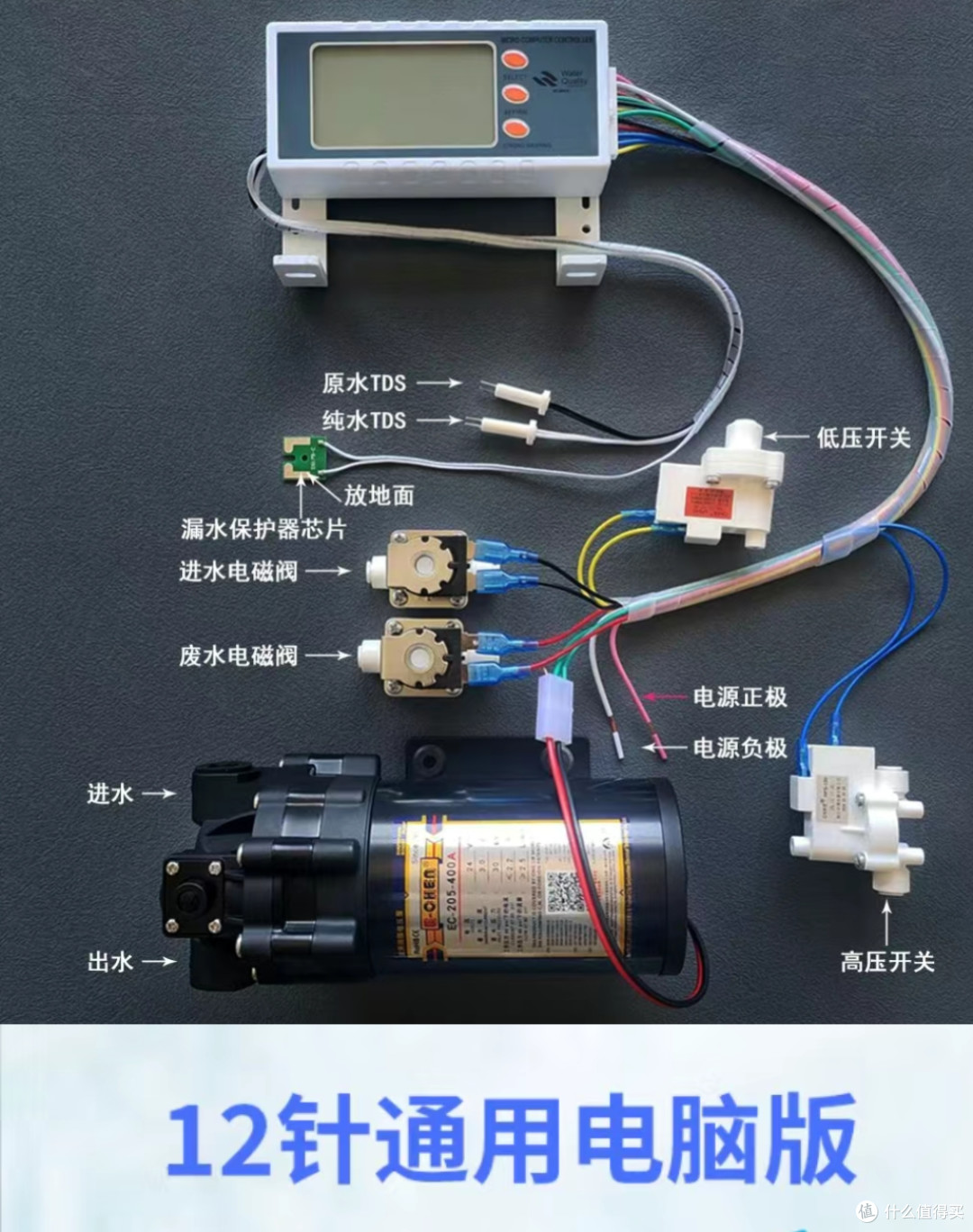

滤芯固定好了就安装电子控制元件

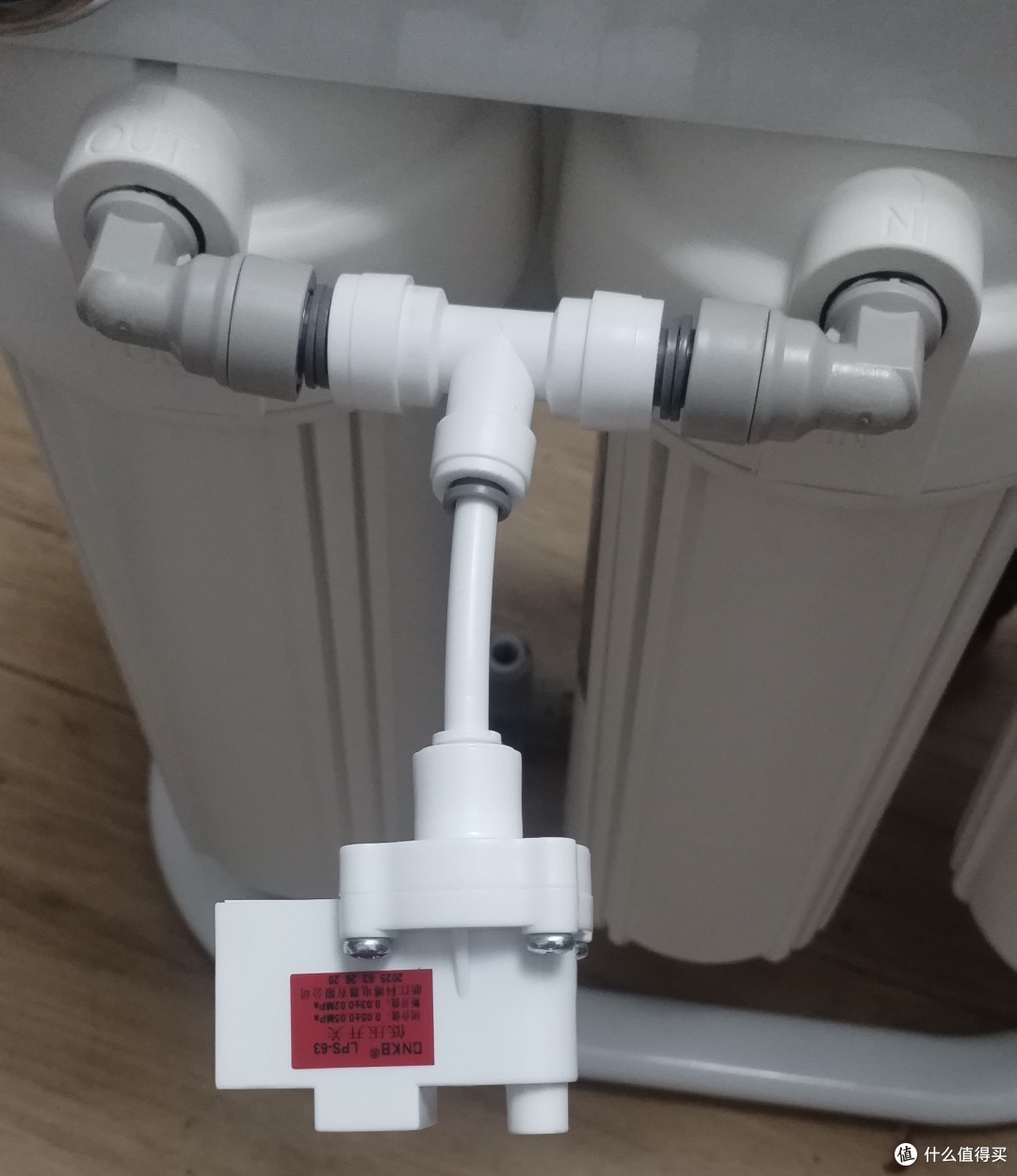

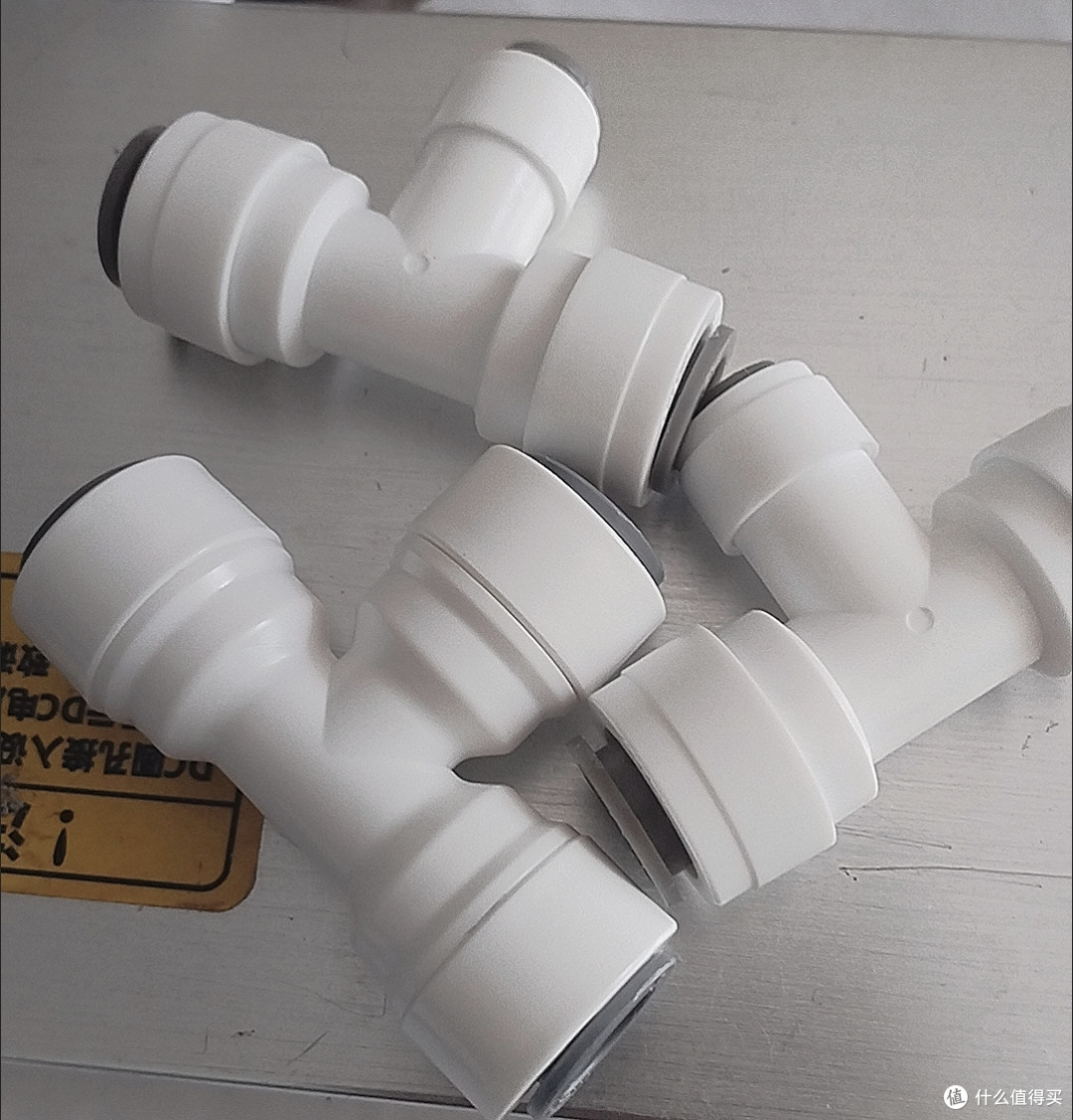

用了一个323三通快接头连接低压开关

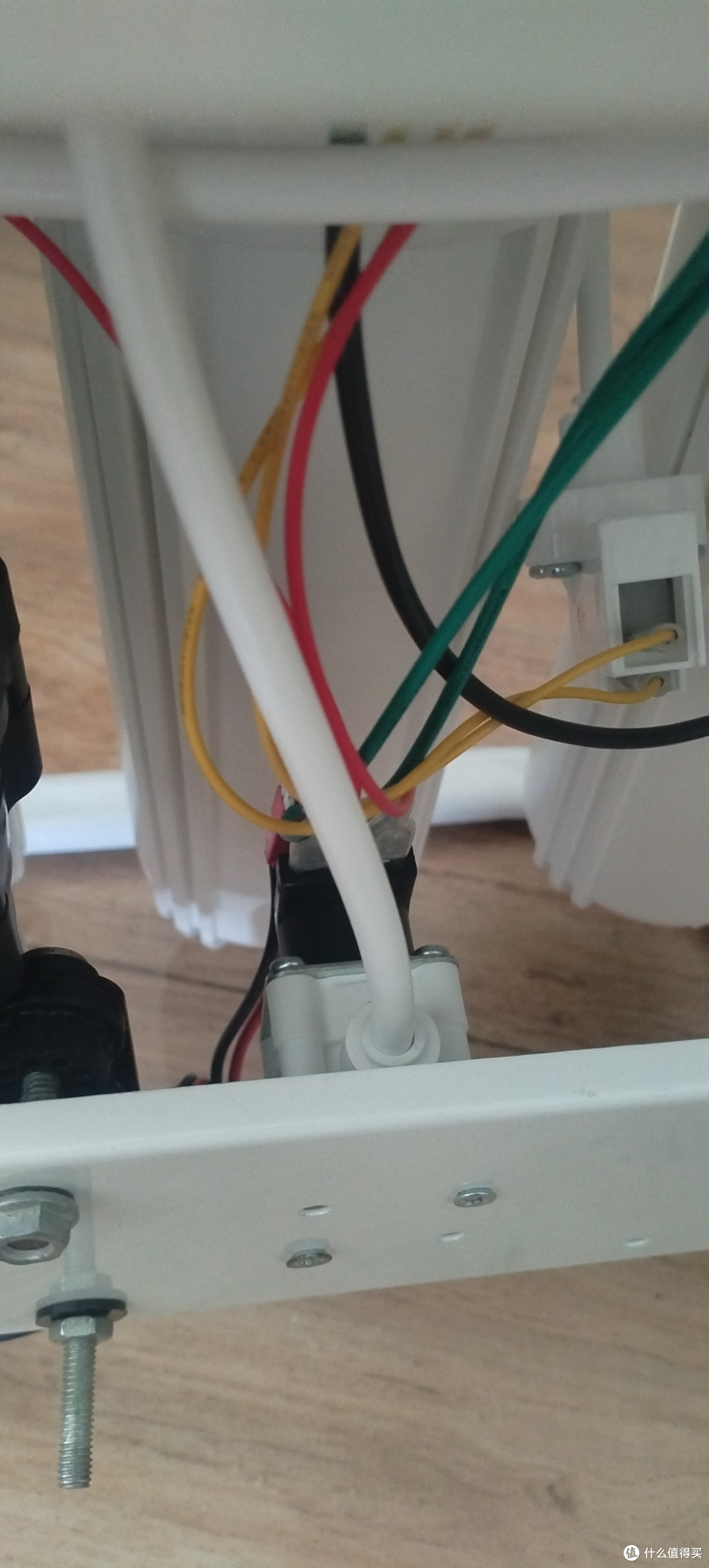

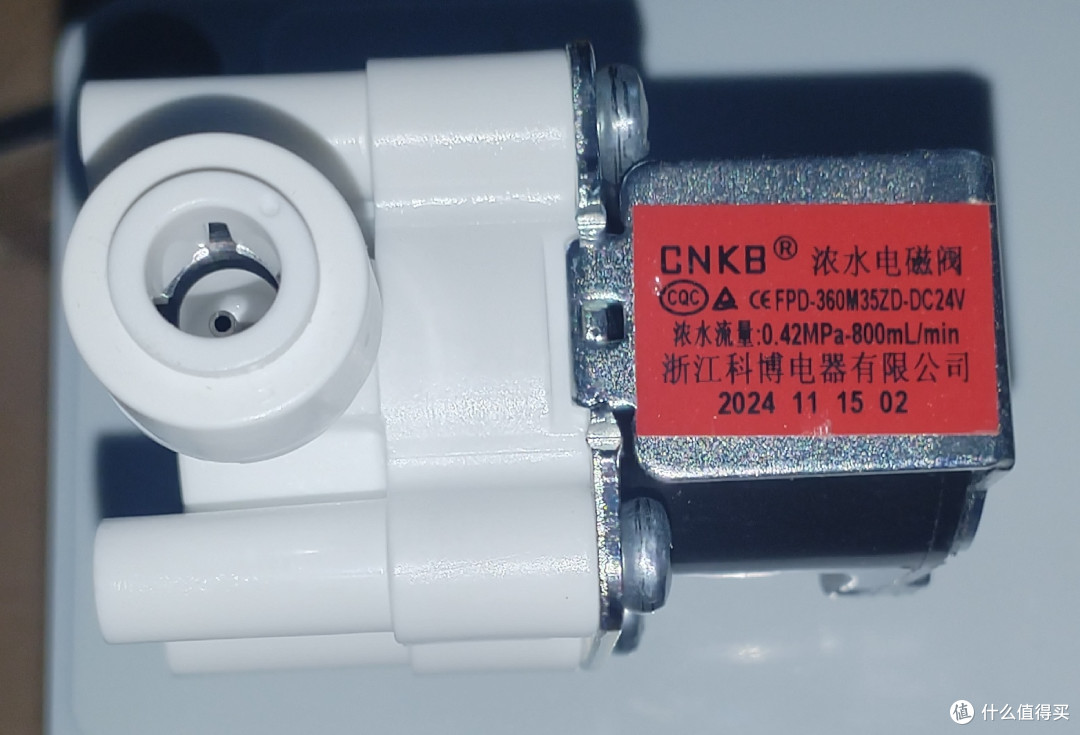

将废水电磁阀固定到架子上连接好PE管

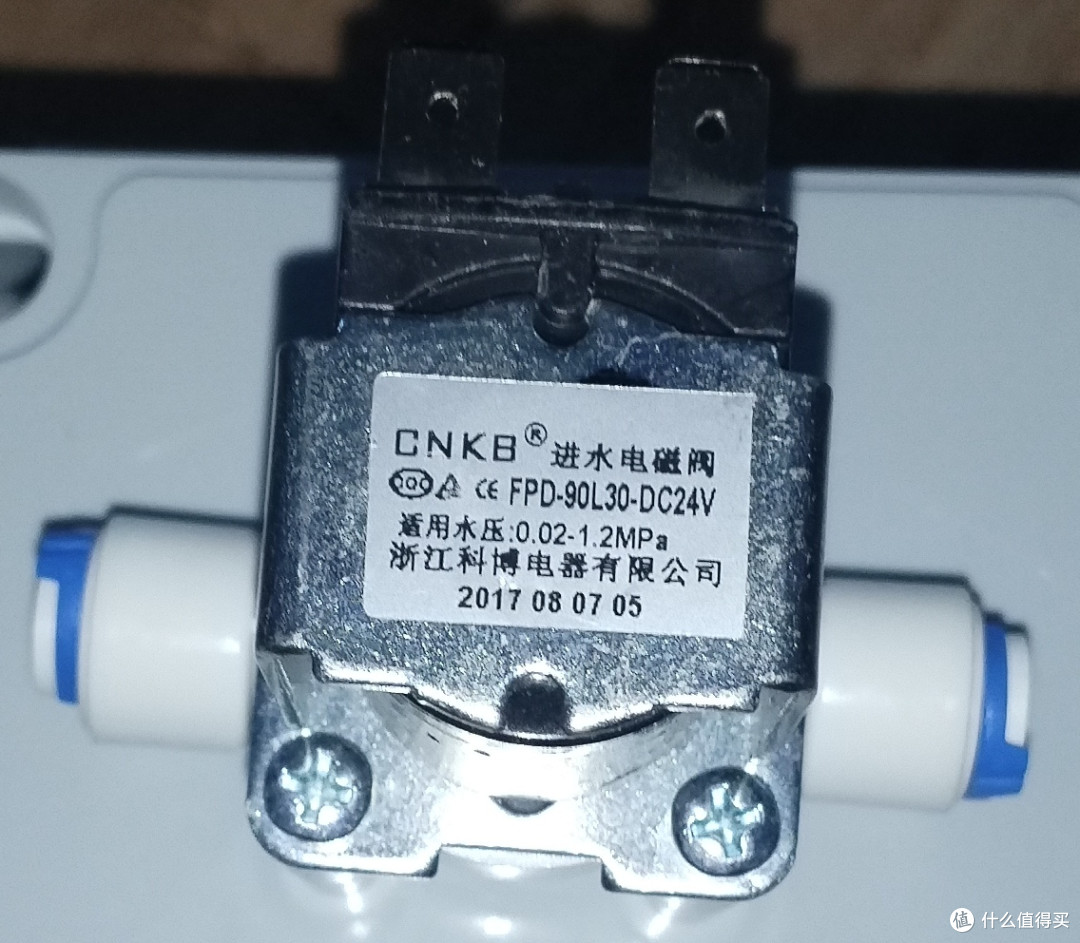

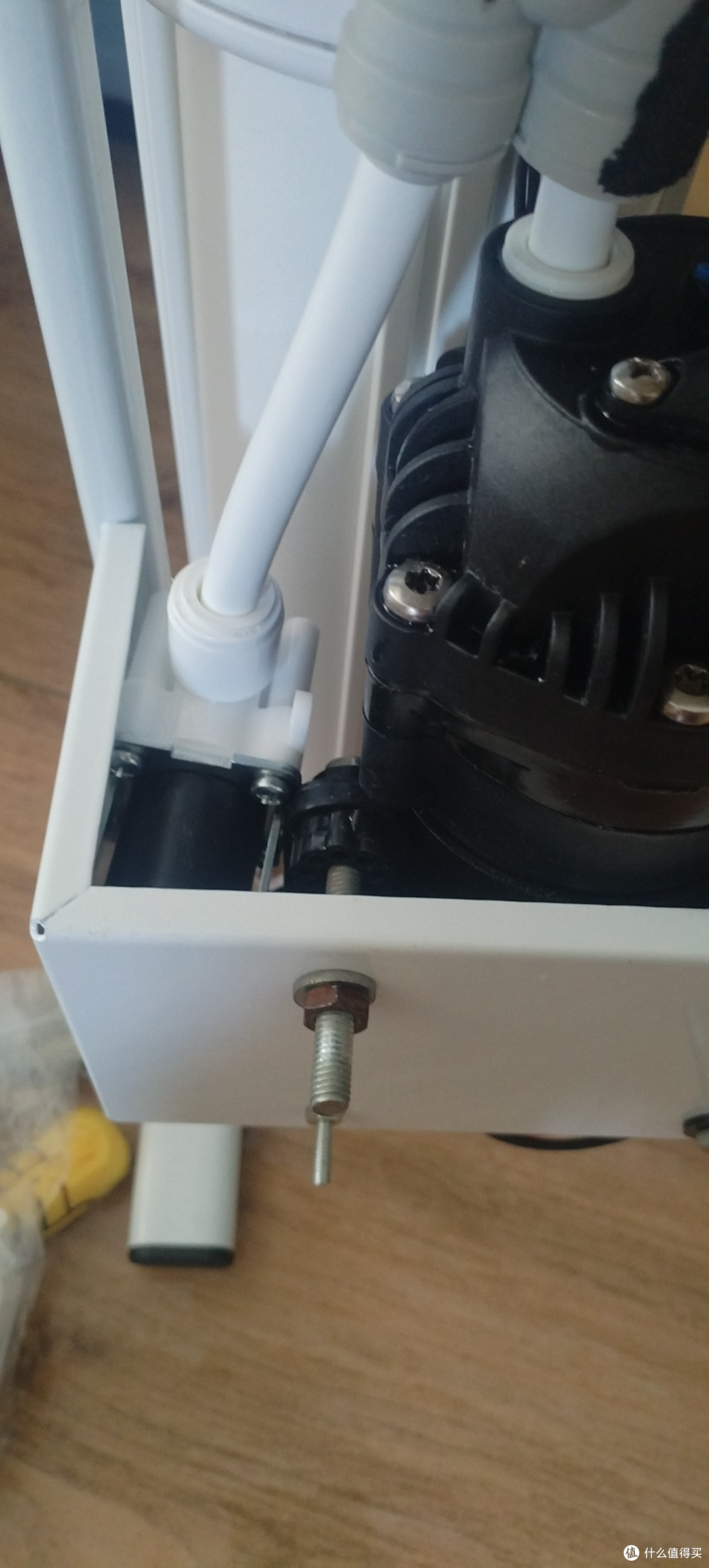

安装好进水电磁阀并接好PE管

高压开关接到逆止阀后面再接出水水龙头

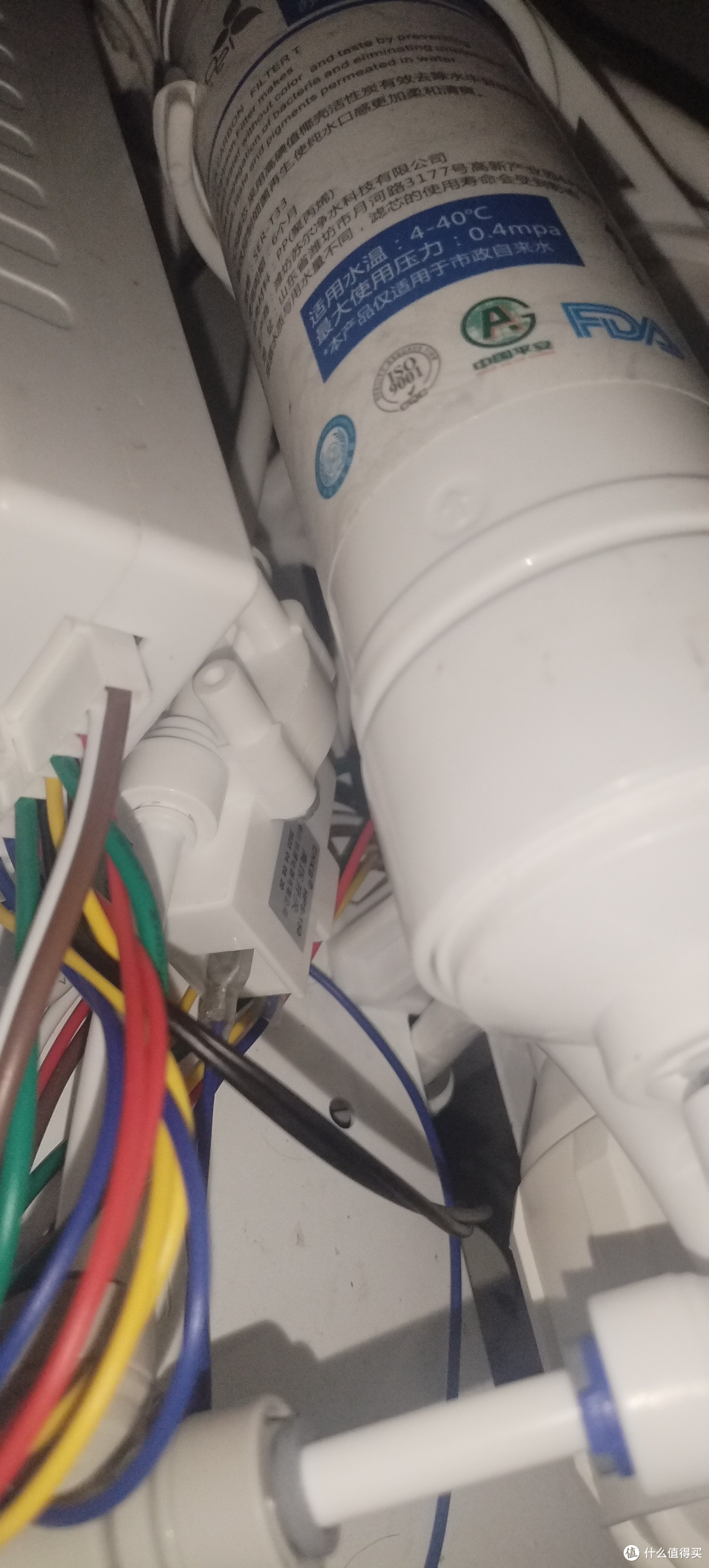

高压开关

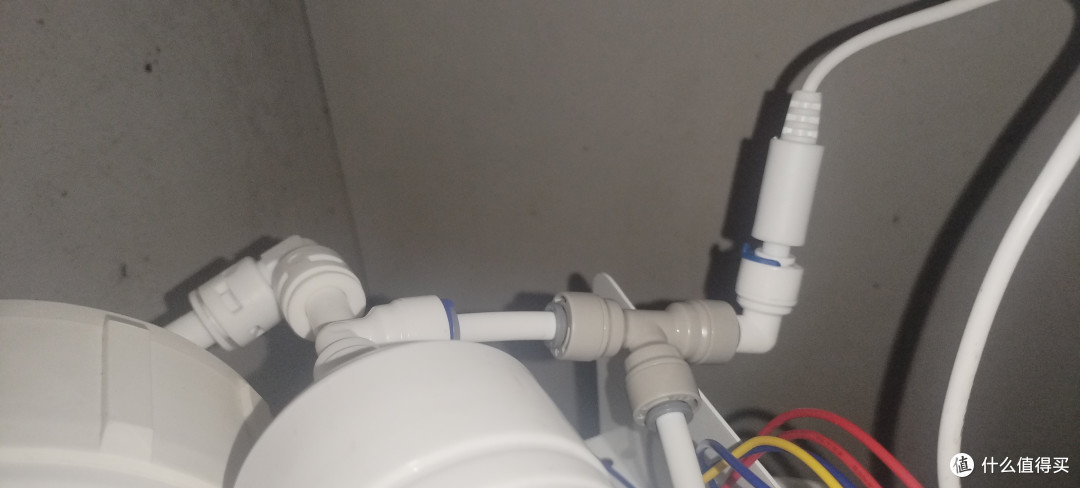

2分纯水TDS传感器安装位置

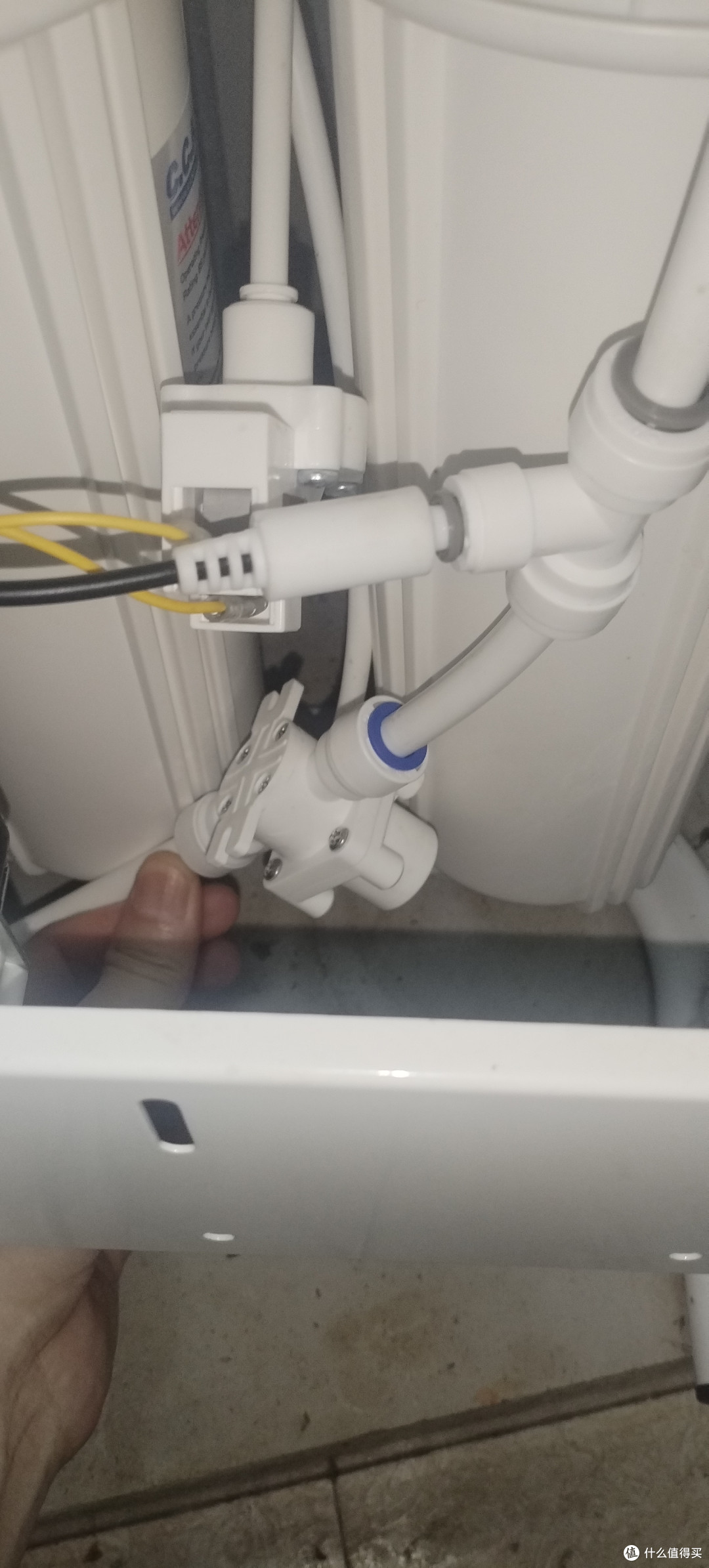

进水DTS传感器安装位置及减压阀安装位置

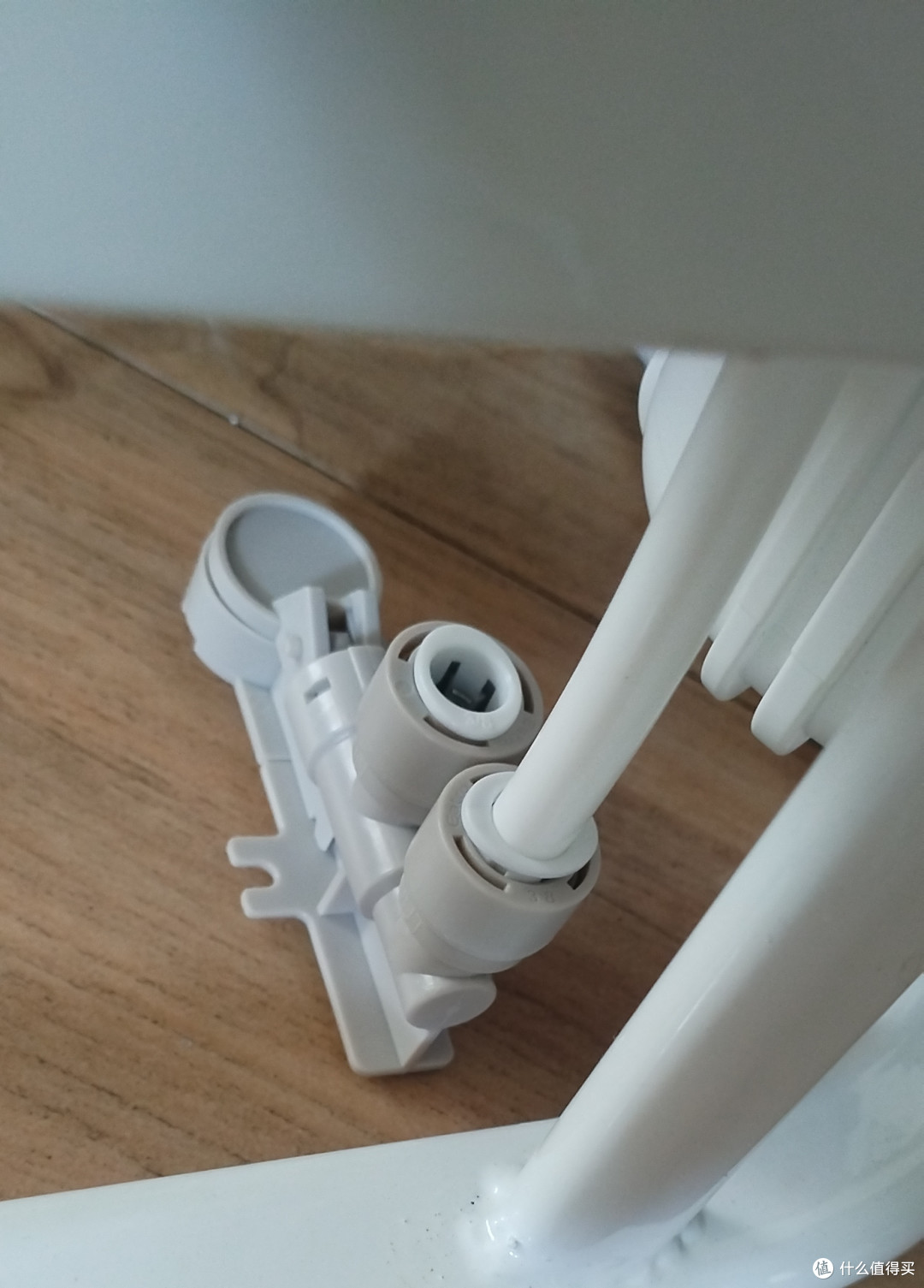

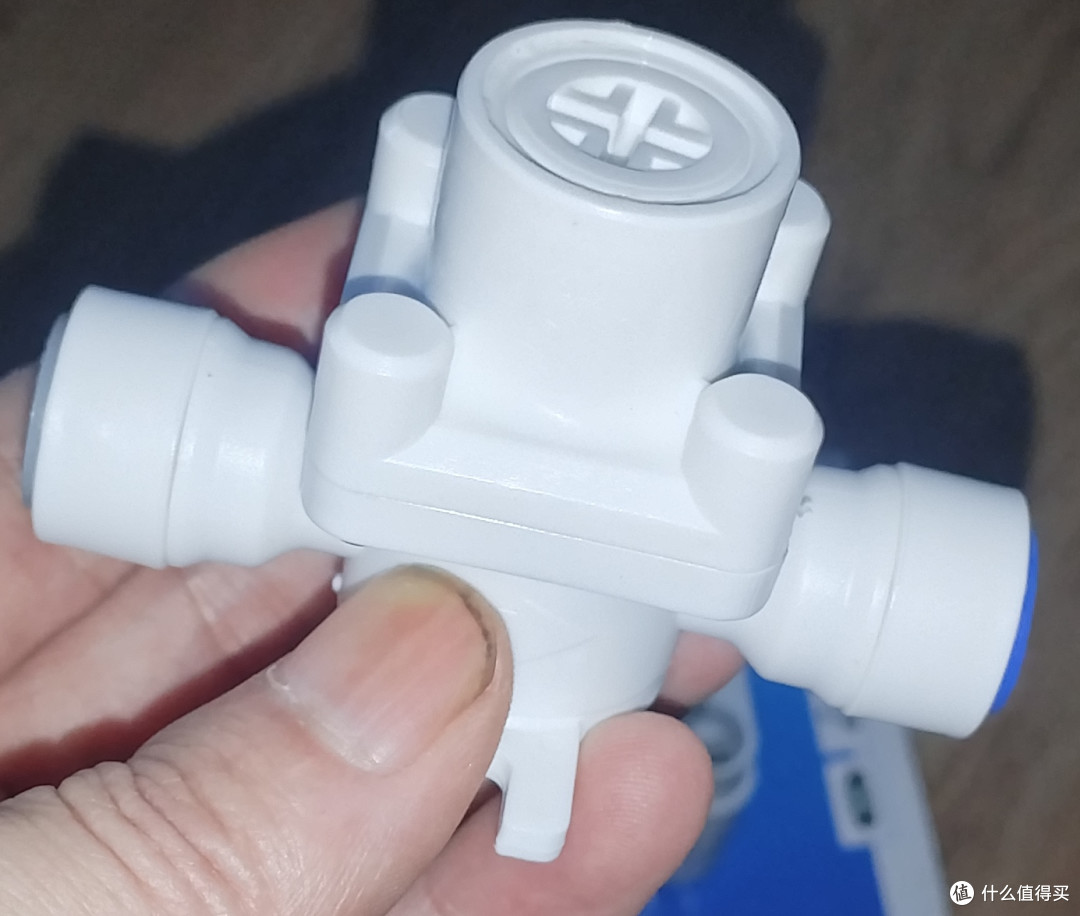

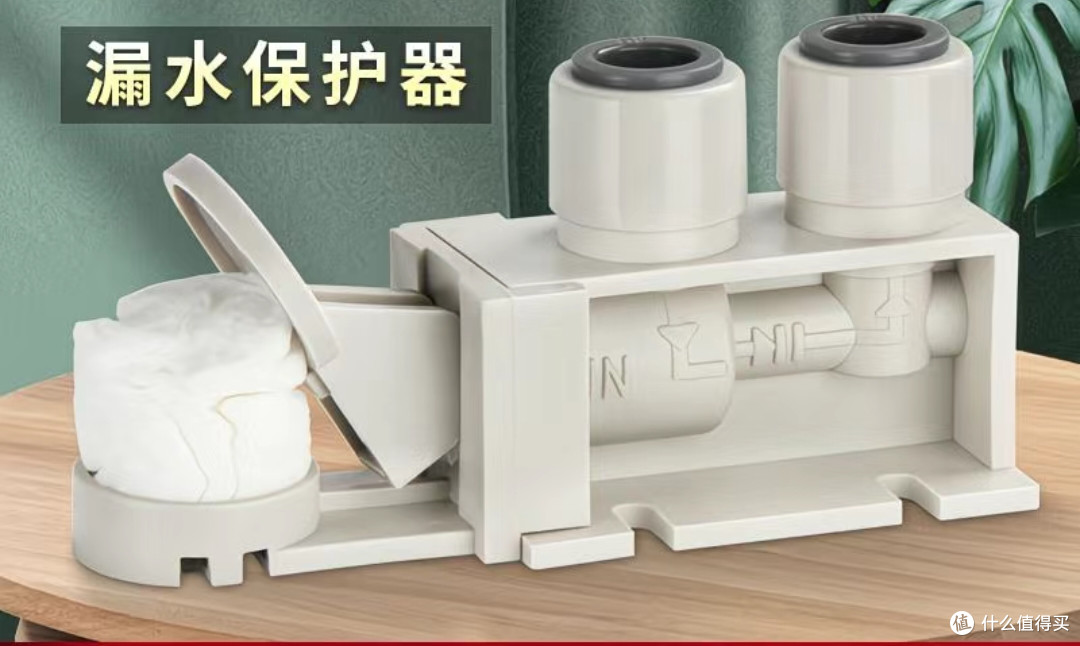

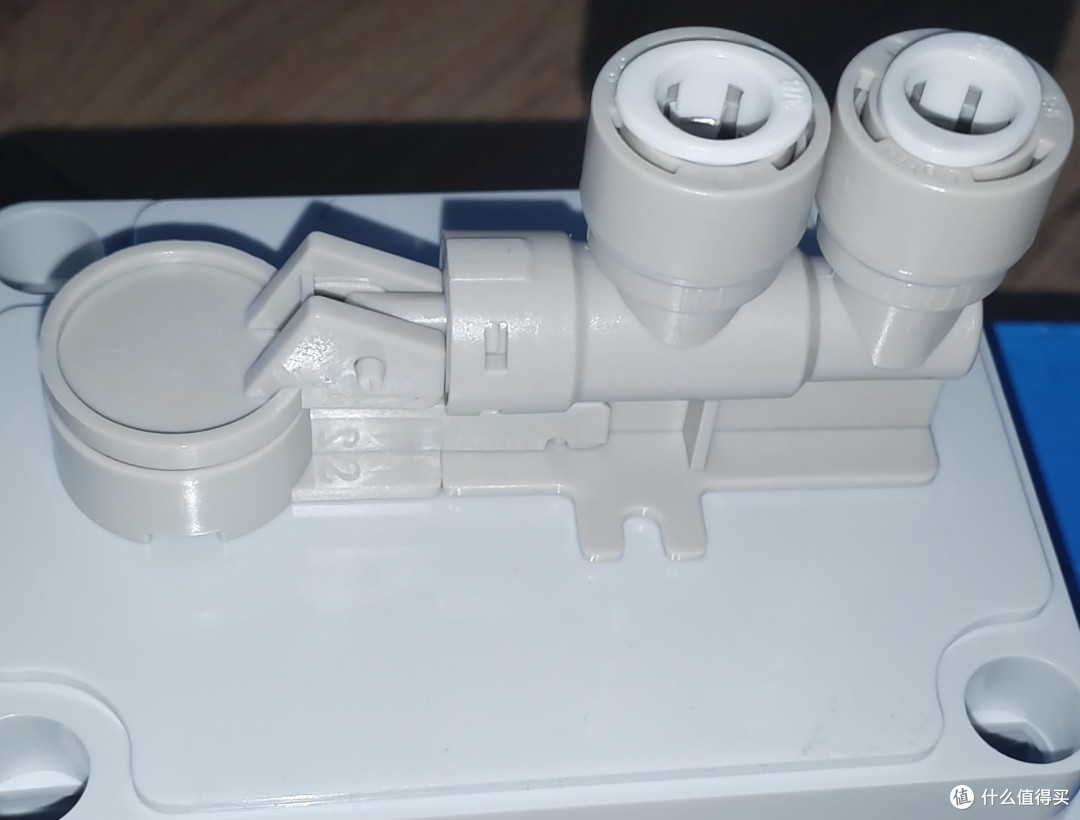

上图为漏水保护器安装位置 注意进出水口标志，在最前面的小圆孔里面放入配送海绵。原理利用海绵遇水膨胀顶起保护器切断进水。

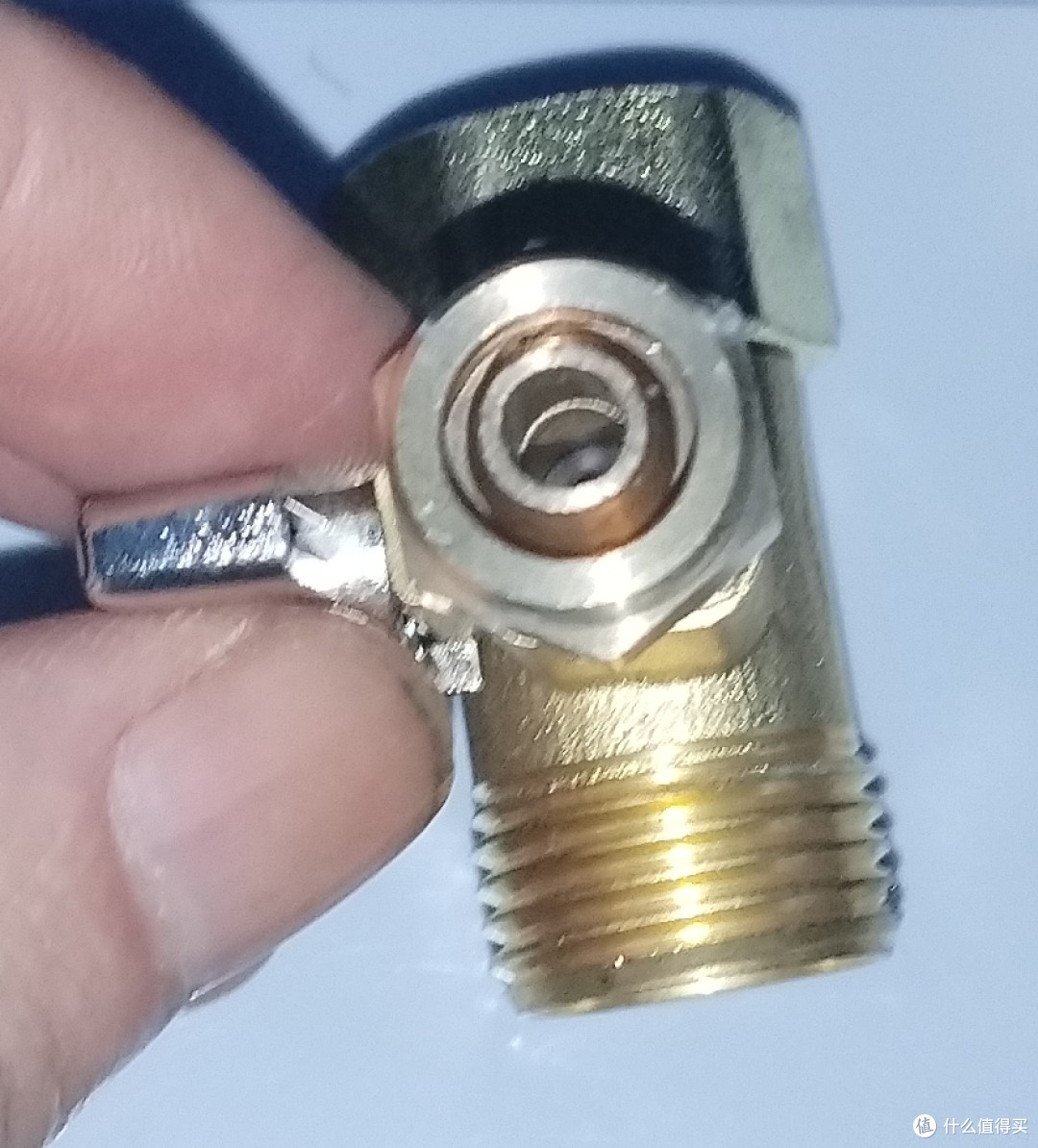

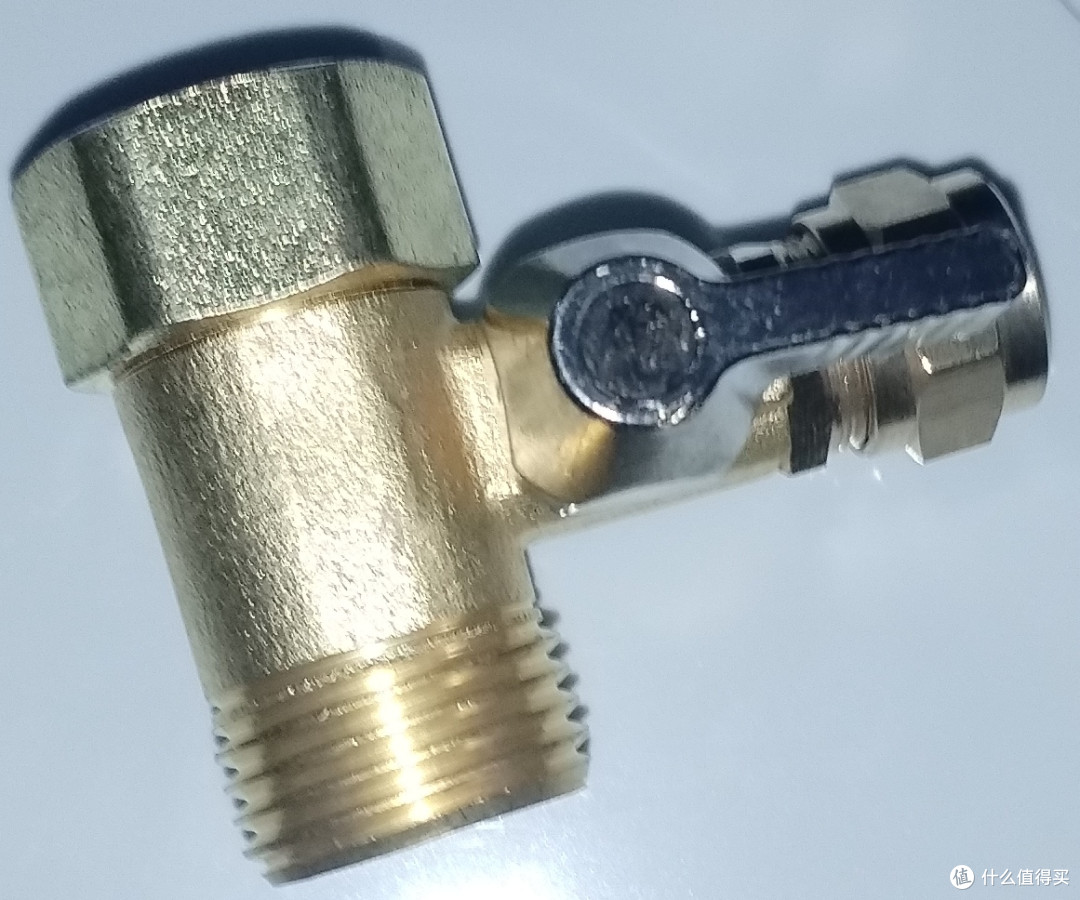

将此434三通接好三分PE管并接入到原厨房洗菜盆下面的冷水进水角阀上连通打开电源即可

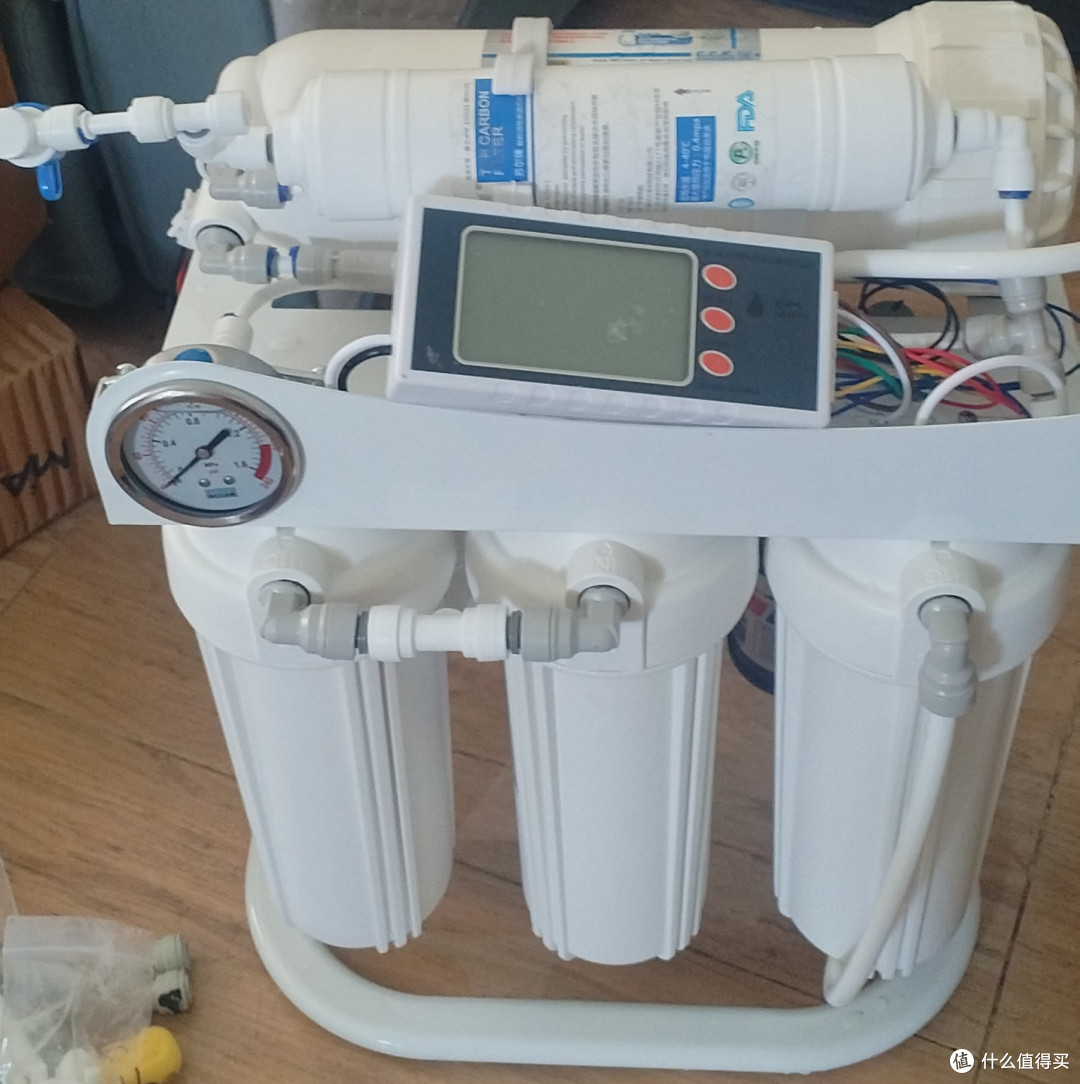

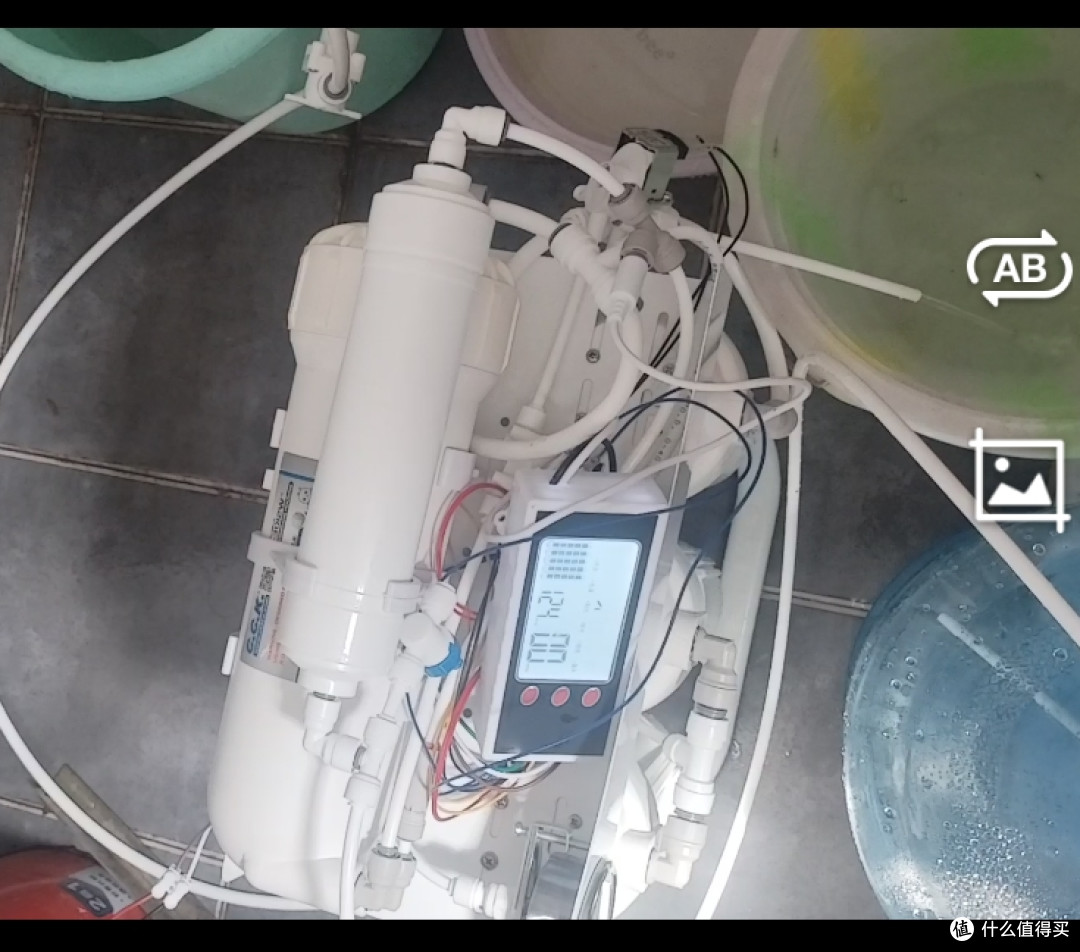

最后使用效果

后面就是用小米净水器配件改造接入米家。
