Jimi拆给你看 篇二：钉钉的黑科技打卡机里面有啥

创作立场声明：原创内容，转载请注明来源

官网10X9的钉钉M2打卡机里面究竟有啥，趁着 全面上线钉钉打卡机，给大家拆一台欣赏一下

外观欣赏

首先是包装欣赏，包装正面是大大的白色产品型号“M2”

包装一侧

包装另一侧

盒子背面有配置打卡机用的二维码，还标明了机器的序列号和MAC地址等信息

包装背面

 打开包装，首先映入眼帘的是打卡机主体，关机状态下像一个镜子，图片与实物不符 差评 ！

打卡机主体

背面有产品的型号，还有两个螺丝孔用来连接底座或者挂墙，凹陷进去的地方是电源接口，除了电源接口外无其他接口，凹陷处还贴有一个和盒子后面一样的序列号和MAC地址贴纸（只不过条码变成了二维码）

打卡机背面

拉近看一下，产品型号DWN01 电源12V1A

打卡机背后信息

盒子下层是配件，分别是磁吸支架、挂墙配件、电源适配器，还有一本说明书，没有入镜

包装下层

挂墙配件下面还有一层，是安装磁吸支架用的磁铁和挂墙用的螺丝

全部配件

电源是江西奥海科技生产，12V1A 圆口

12V1A电源

因为是拆机水文，就不开机给大家看了一

下面开拆

首先拧下背后所有螺丝，螺丝刀型号PH00，

拧下背后8颗螺丝

拧下螺丝后后盖就可以拿下来了

拆开后盖

打开时要注意，后盖和前面有两根线相连，不要弄断了

拆打开的样子

拆开两部分，后盖部分包含一圈LED灯、一个喇叭

左半部分

另一侧包含摄像头，光感应，液晶屏，主板，蓝牙天线

右半部分

下面看一下主板，主板为单面设计，大面的屏蔽罩下面就是主控和存储芯片了，因为屏蔽罩焊死的原因这里就不拆开看了，下面简单看下主板上的细节

主板全貌

主板左下角是一块纽扣电池，应该用于保存时间和设置

纽扣电池

纽扣电池右侧是一个重置开关，对应外壳的一个小孔

再向右，是一块集成度较高的模块，型号FN-Link 6223A-SRD，经查询，这是一块SDIO接口蓝牙双频WiFi二合一模块，他的旁边是一个黑色的天线

蓝牙wifi

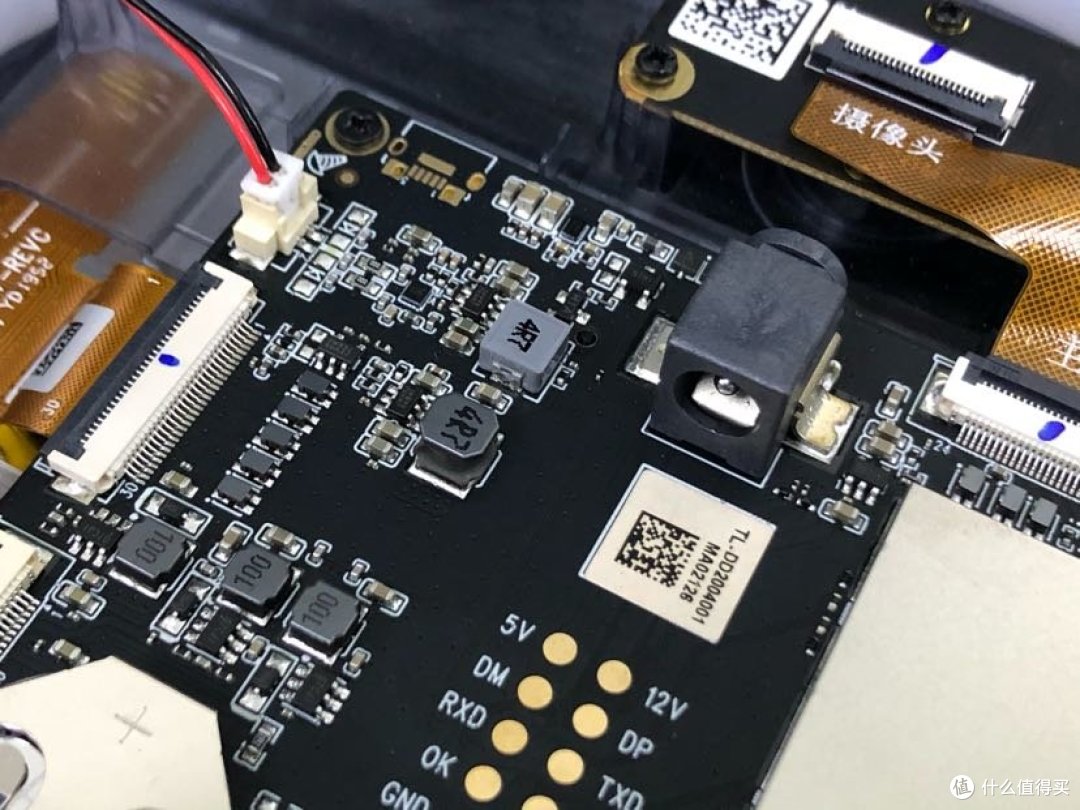

主板中间偏上的位置，有这台机器对外唯一的接口：12V 1A 的电源接口

电源接口

拆下左侧LED灯和喇叭的接头

喇叭和LED的接线

拆下喇叭和LED的接线

喇叭固定的很稳固，外壳留了一个开口，实测声音很响亮清晰

喇叭特写

LED灯板之间的连接也很稳固，使用了接口和软PCB连接

LED细节

右侧部分，摄像头的拆解需要先拆下软PCB排线，再拧下四颗螺丝

拆摄像头

摄像头固定在一块PCB板上

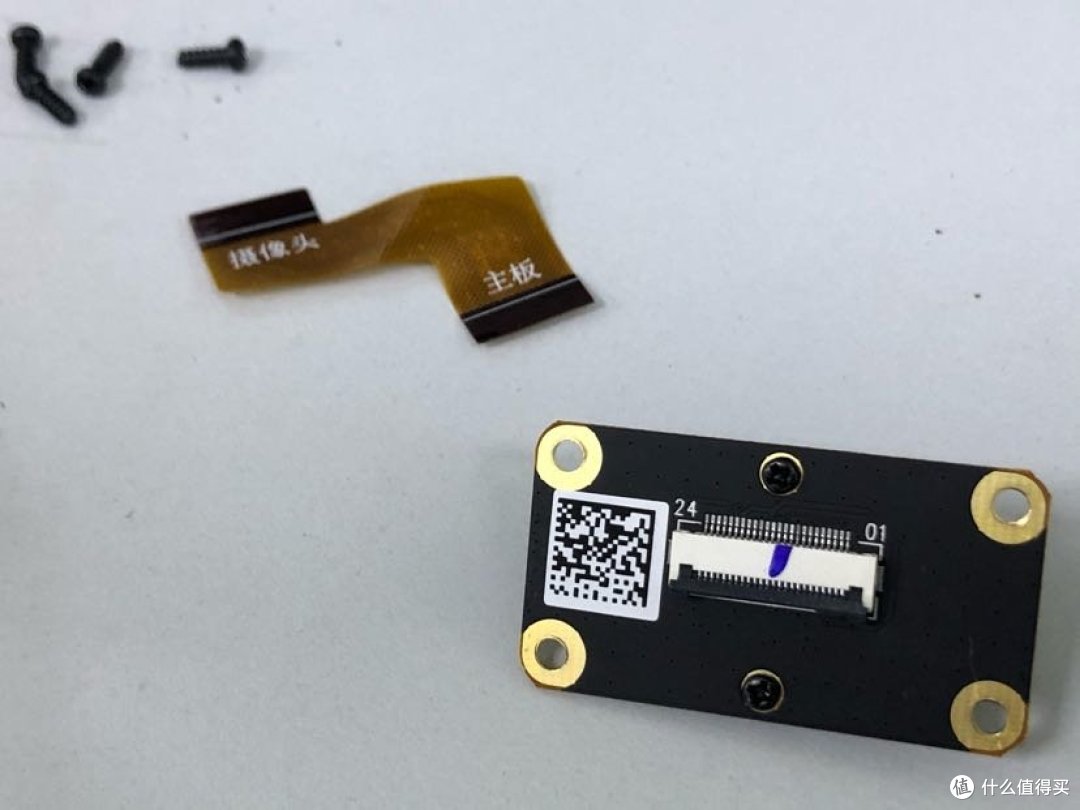

摄像头背面

 另一面的样子 很简单

摄像头

拆掉摄像头的样子，右侧的小PCB是光线感应器

拆掉摄像头的样子

拆下两颗螺丝就能取下光线感应器，它的作用是在光线弱时打开LED灯圈

光线感应器

放大看一下，只有一个元件

光线感应器

拆掉屏幕连接线之后，拧下主板四角螺丝，就可以取下主板，主板背面光秃秃的

主板背面

2.4G 的天线是用触点与主板相连的

天线

下面这张图看得清晰些，主板上一个弹片正好对准了天线

天线

去掉配件和主板的外壳，只剩下孤零零的屏幕了

屏幕是5寸的，分辨率挺高，配合摄像头能在3米内人脸打开，鉴于屏幕被贴在正面黑色面板下，就不再拆开了，下面是屏幕背面印刷的信息

屏幕信息

顺便展示下这个磁吸支架的安装，首先从配件包中取出磁柱并拧到机器背面预留的螺丝孔中

磁吸支架安装

再将支架吸到后面，完成，吸力很大很稳固

磁吸支架

当然之前忘了这步~插电。。。电源线可以丛支架的孔里穿出

别忘了通电

总结

特点：买软件送硬件，背后强大的阿里系软件支持；

速度快，相比之前用的其他家考勤机，速度和功能上了一个新高度

缺点：不写了，考勤机哪有优点
