封神的雷克沙读卡器内部如何

创作立场声明：原创内容，转载请注明来源

看了大妈的推送，买了一个号称是市面上最便宜的大品牌UHS- 的TF读卡器，今天给大家拆开看看内部

包装欣赏

首先是外包装，零售的卡式包装，一次性开启杜绝翻新

包装正面

包装背面有中文的介绍，可以看出是国内制造国内销售的产品

包装背面

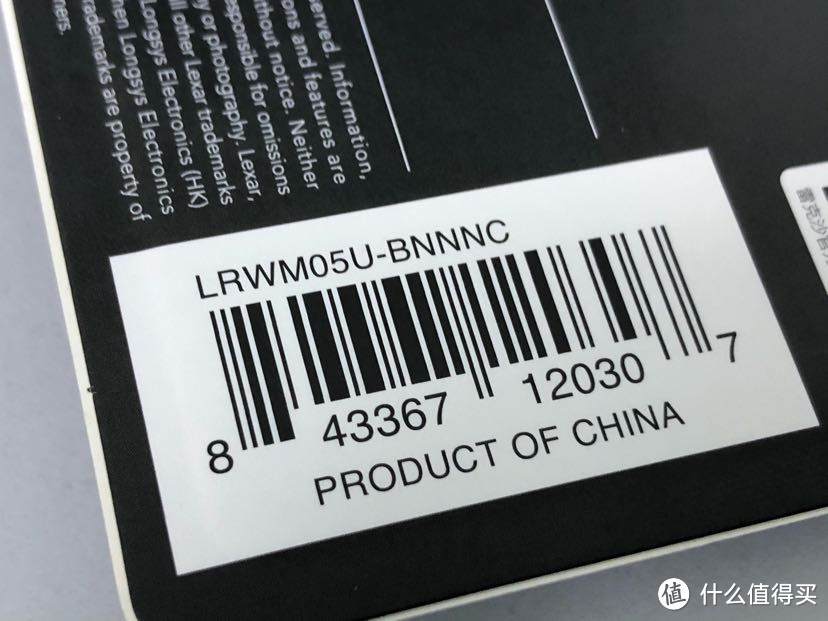

包装标明的型号是LRWM05U-BNNNC

型号

拆解环节

这款读卡器拆解很简单，先将读卡器文字多的那一面朝上，从USB口带接缝处将两个棕绿色塑料向下压，就能从后方推出整个结构，黑色塑料部分和绿色塑料部分通过挂绳孔附近的一个卡扣连接

拆掉USB头

翻到正面，可以看到触点是双排的，物理上支持UHS-II

从另一侧按下塑料即可推出内部结构

本次拆解属于无损拆解，可以很容易的取出读卡器塑料壳内的部分

取出内脏

PCB被放置在一个塑料托架里面，这张图可以看到USB3.0 的9个触点和UHS-II的双排触点

PCB一面全是触点

翻到背面，PCB被塑料托架很好的保护，没有使用牛屎芯片！

主芯片

取下托架，侧面看PCB很薄

PCB很薄

去掉托架，

正面金灿灿的触点

翻到背面，主芯片为Genesys GL3215，支持UHS-II

设计师通过硅脂将USB金属部分与芯片连接，将芯片的热量传导给USB口金属部分，避免温度过高

GL3215

来个全家福：读卡器由四个部分组成，分别是USB口、塑料支架、塑料外壳以及PCB板

全家福

总结

读卡器物理支持UHS-II，主芯片支持UHS-II，剩下的就不多说了，大家自己判断吧
