从修复到放弃,达尔优终结者樱桃红剪线键盘拆轴记

2019-11-01 19:30:40 7点赞 23收藏 6评论

画风清奇的#非正常购物研究#征稿活动,讲出你淘二手/捡垃圾/海淘的经历,晒出你的捡漏成果,丰富现代鬼市指南!我们有大量奖品等你来>点击这里查看活动详情<

本文核心是介绍我个人的拆轴方法,这是带灯的机械键盘,需要做灯珠和机械轴分离,希望对没拆过轴的值友有帮助。如果大家觉得自己还有更好的手法,欢迎评论分享。

购买理由

娜娜外设是键圈垃圾佬们薅二手货的聚集地之一,这里能买到便宜的二手耳机、鼠标、键盘,也能买到便宜的键帽。

前段时间买到一把35元包邮的达尔优终结者樱桃红剪线键盘,想来修复了可以做个纪念。

从修复到放弃,达尔优终结者樱桃红剪线键盘拆轴记

到手后,对键盘进行简单清理和拆解,擦拭键帽时用力过猛,轴帽断了。

从修复到放弃,达尔优终结者樱桃红剪线键盘拆轴记

拧掉众多螺丝发现问题比我想象中的要复杂:

一、钢板锈蚀严重:我用酒精清理了一次定位板,晾干后发现太多锈蚀迹象,必须拆掉打磨重新上漆。

已经用酒精清理,剩余是锈蚀已经用酒精清理,剩余是锈蚀

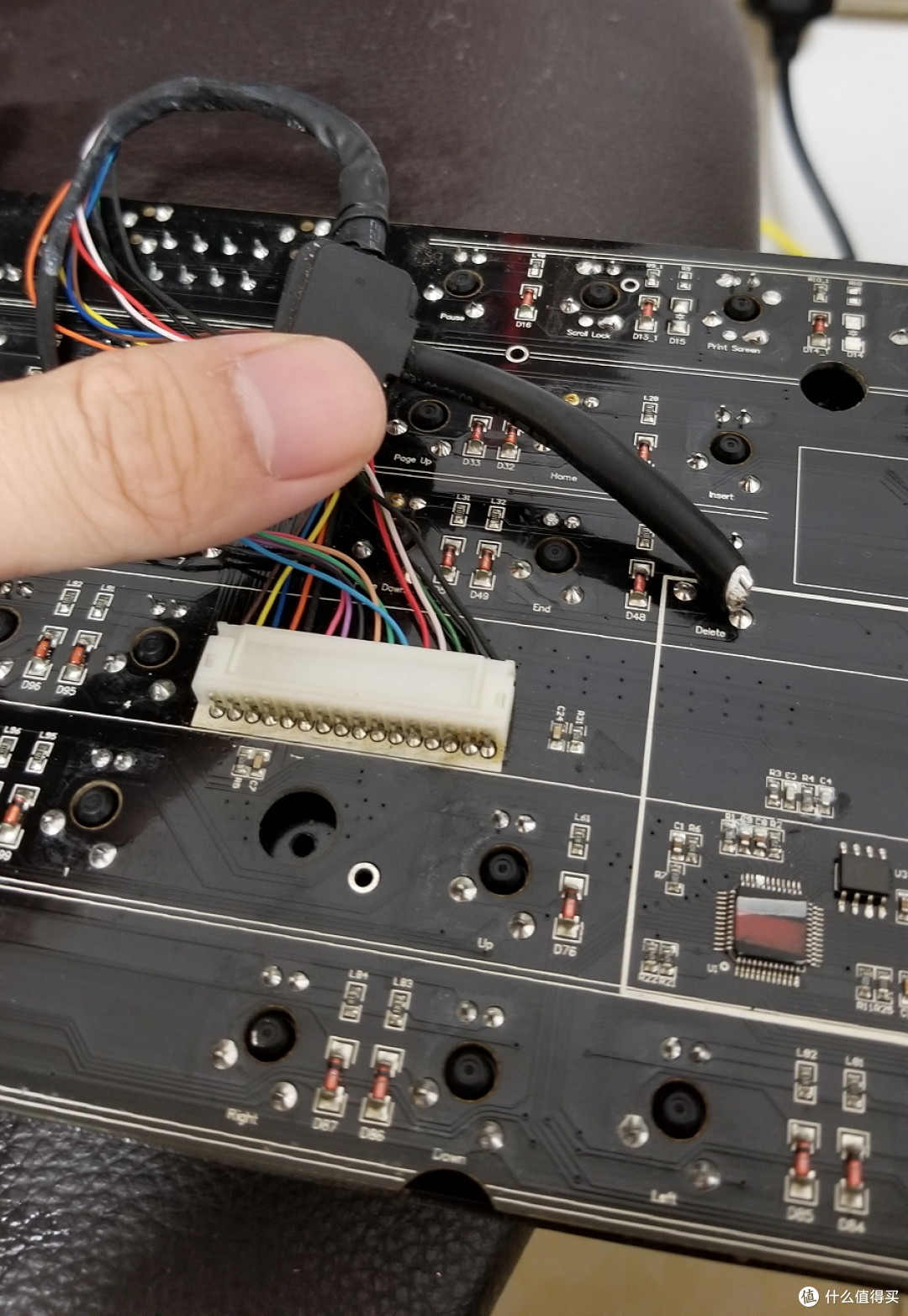

二、这网吧键盘具有多功能娱乐功能,接口pin数跟常规接口差距巨大,常规的都是5p端子,我数了下这个端子16p,淘宝没找到商家。

从修复到放弃,达尔优终结者樱桃红剪线键盘拆轴记

简单考虑后,决定放弃修复,拆掉樱桃红轴备用。


操作过程

这把键盘采用了Cherry的红轴,起35,终60,手感比较轻盈。线性轴直上直下,触发键程2.0mm,敲击时更加轻松,能很好兼顾游戏和打字的使用需求。 敲击寿命5000万次,外号养老轴,有很高的复用价值,二手市场也能做到0.6元一颗。

【图】

这把机械轴嵌入了灯珠,需要先拆掉灯珠再拆下轴,作案工具如下,其中吸锡线走了个过场,并没有用↓↓↓

从修复到放弃,达尔优终结者樱桃红剪线键盘拆轴记

建议主板搭在两根板凳中间,下方留出空间取轴和灯↓↓↓

从修复到放弃,达尔优终结者樱桃红剪线键盘拆轴记

由于焊点氧化,电烙铁怼上去无法把锡化开,所以每个焊点都需要补点锡再操作。

拆灯珠

下面画圈的地方是灯珠的焊点,挨得很近,补锡后电烙铁同时操作即可拆除↓↓↓

,

拆灯珠的方法是:一化、二按、三拔。一化:用电烙铁把两个焊点同时化开。二按:化开后,用电烙铁可以轻松把灯珠引脚往下按。三拔:往下按的灯珠等于出来一半了,此时电烙铁持续加热焊点,手从底部扣住露出来的灯珠,轻松拔出。

用小工具辅助,可以防止烫伤用小工具辅助,可以防止烫伤


拆轴

剩下两颗大焊点就是机械轴的引脚了,同样先补锡,再用电烙铁化开,吸锡器迅速怼到焊盘上,基本都能清理干净。如果一次不干净,再加热怼一下即可。再不行,就只能补锡重新操作。

从修复到放弃,达尔优终结者樱桃红剪线键盘拆轴记

也可以配合空心针隔离引脚与焊盘的锡,不过空心针会让引脚留锡,我现在不用了。

空心针空心针

弄完之后,一地的灯珠和锡渣↓↓↓

从修复到放弃,达尔优终结者樱桃红剪线键盘拆轴记

红轴引脚的锡还比较干净,理论能上热插拔轴座,后续用超声波清洗机清理干净、晾干,就可以上热插拔键盘测试触发了。

从修复到放弃,达尔优终结者樱桃红剪线键盘拆轴记

最后夹带一下众测商品,EraClean超声波清洗机,还是可以清理碎小垃圾的。

清理缝隙污垢真的有用,我用EraClean超声波清洗机洗键盘轴背景最近买了一批拆机Cherry轴,虽然能全触发,但是卖相着实一般,轴盖周围有灰,部分轴体按起来略涩,估计是有进灰。客制化圈很多玩家喜欢用超声波清洗机清洗轴体,一来省事,二来可以方便清理缝隙中的异物。我最近就一直想买一台来用,结果看到站内有EraClean的众测,果断申请,结果运气很好获得了一个名额叁拾而立| 1 评论11 收藏2查看详情
