客厅预埋HDMI线接线实录

家庭装修中，客厅投影仪成为越来越多人的选择，为了大屏，我家就选择了投影仪，放弃了电视，虽然现在的投影仪越来越智能，搭载的系统也很完善，但是客厅投影仪一旦安装完成，特别是吊投安装的，基本就不会再移动了，但在家庭中接游戏机、电脑、高清电视盒子的需求也存在。我在装修中选择了预埋HDMI线，选择的是绿联9米的HDMI2.1的线，由于穿线管比较细，切了一端的HDMI接头，这就为后面装修收尾埋了雷。

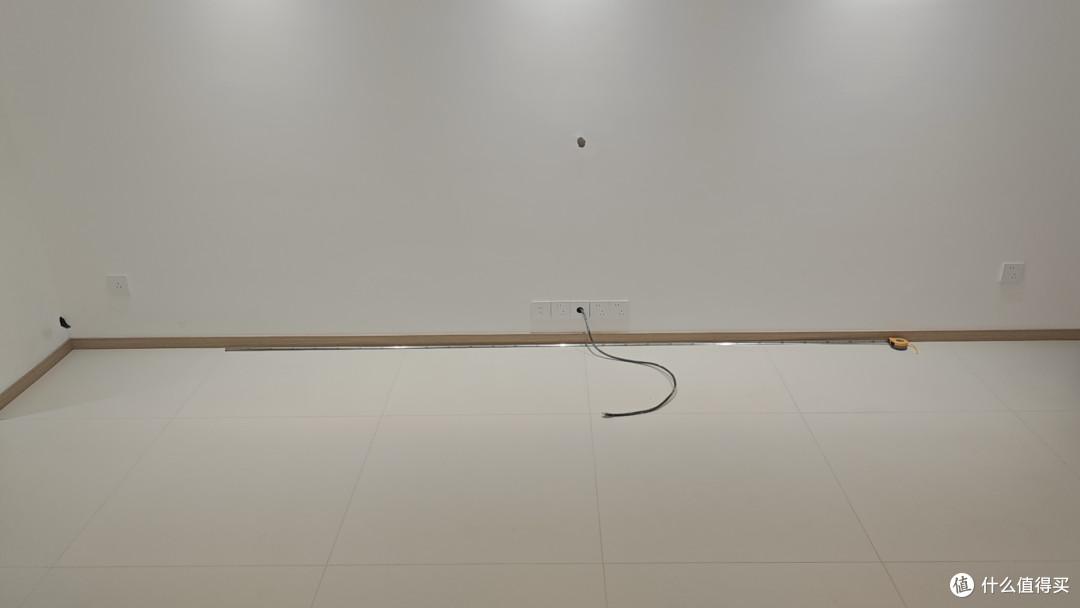

电视柜预留HDMI线

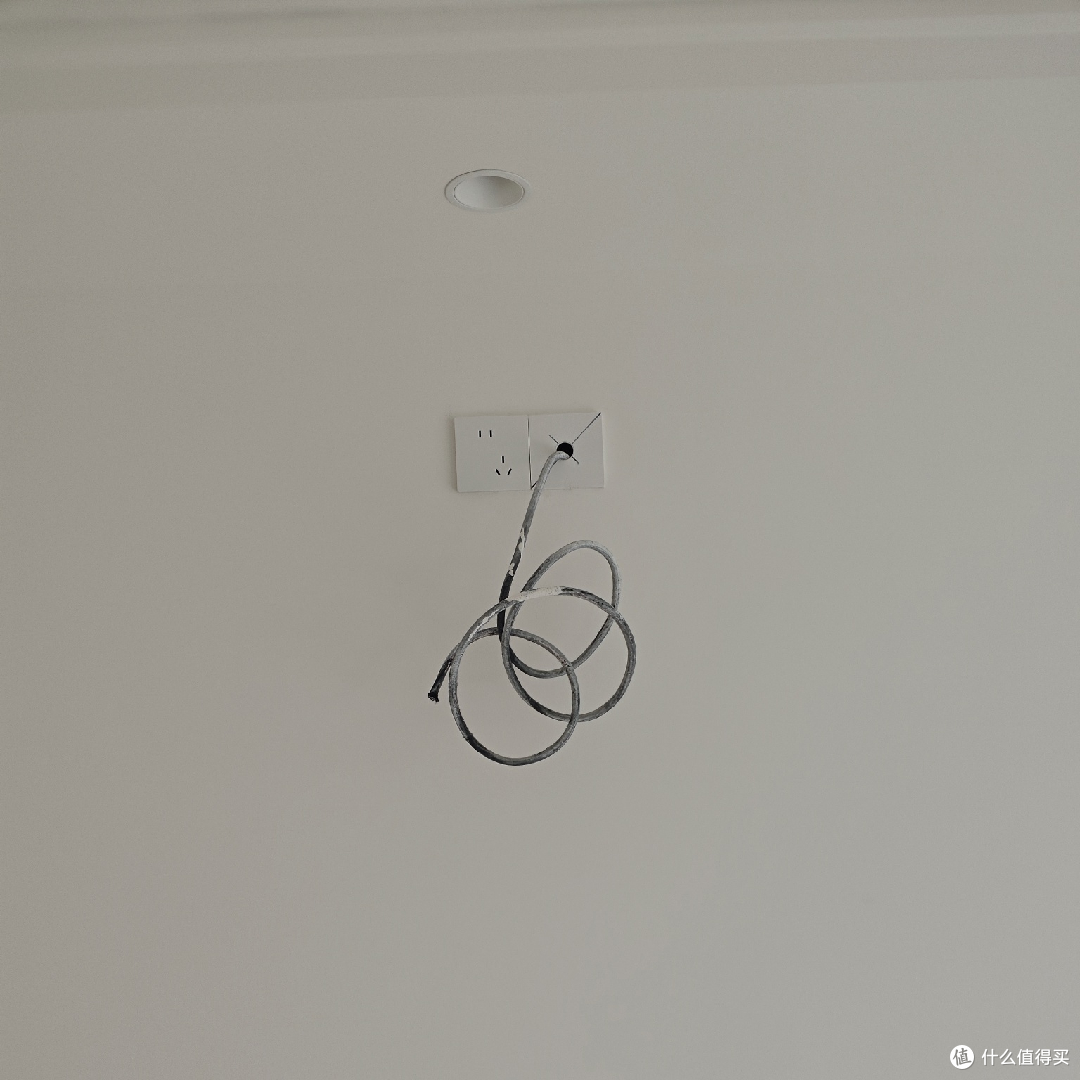

投影预留HDMI线

预埋就得考虑接线问题，装修完成后很崩溃，两端都伸出了长长的线，很丑，也影响设备安装，最开始选择绿联的HDMI免焊插头，安装后才发现购买的爱普生5700TX投影HDMI接口比较深，大插头直接怼不进去。

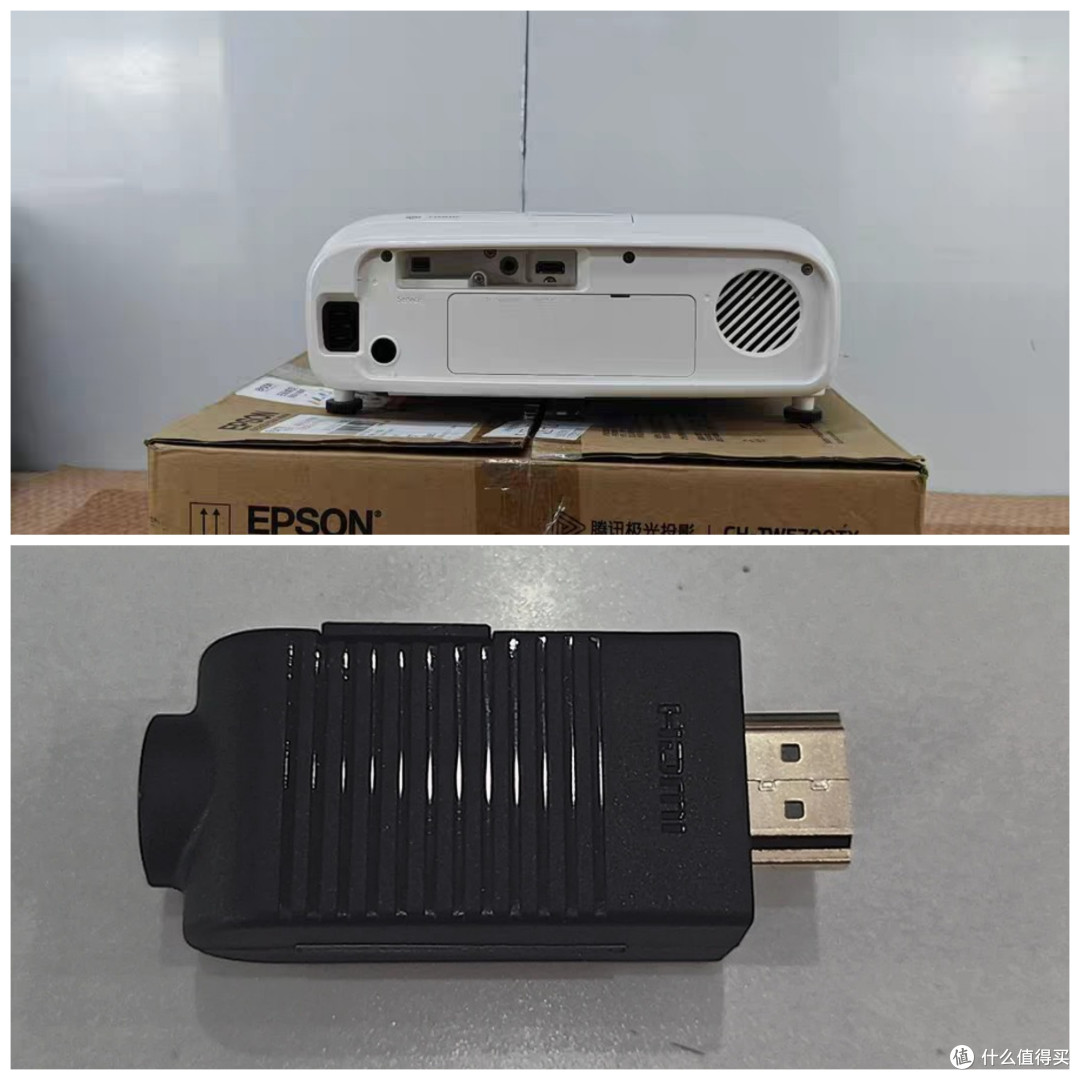

投影接口和免焊接口

随后各种翻找，找到了这种HDMI免焊插座。

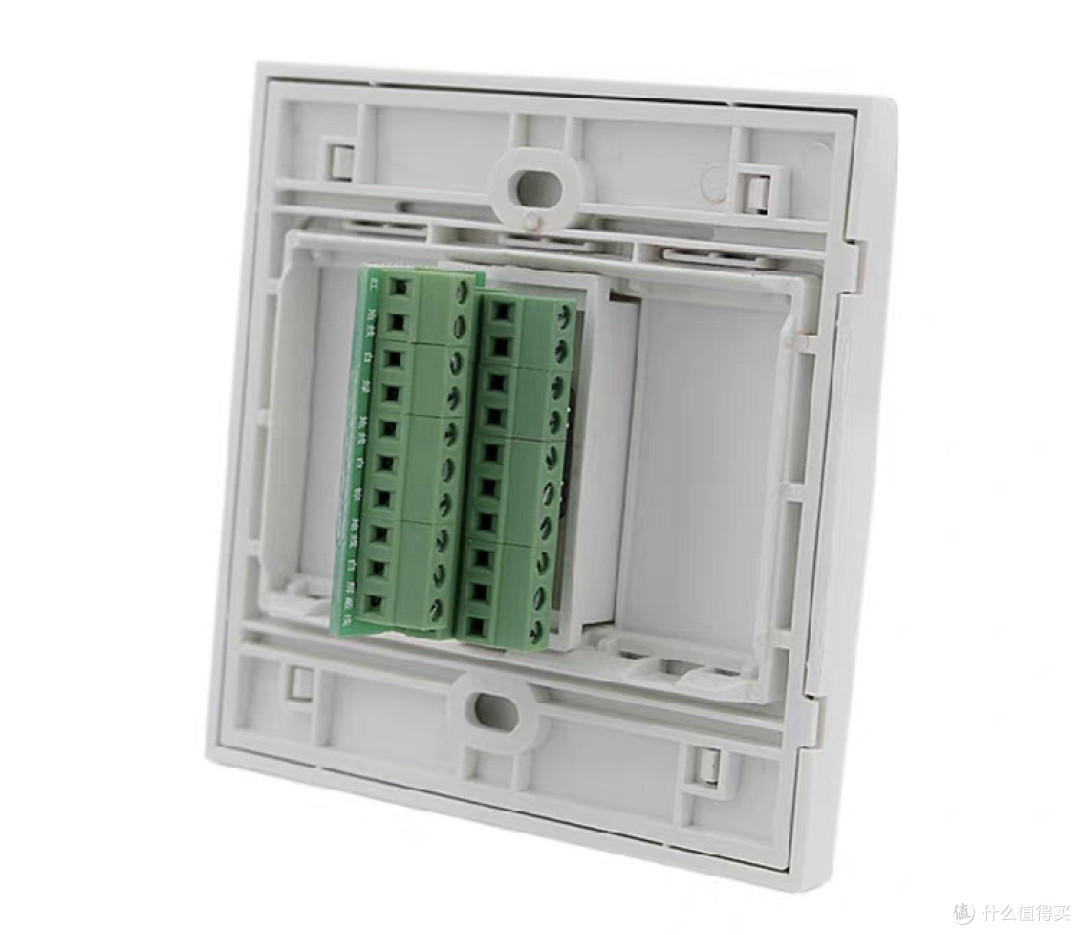

免焊HDMI插座

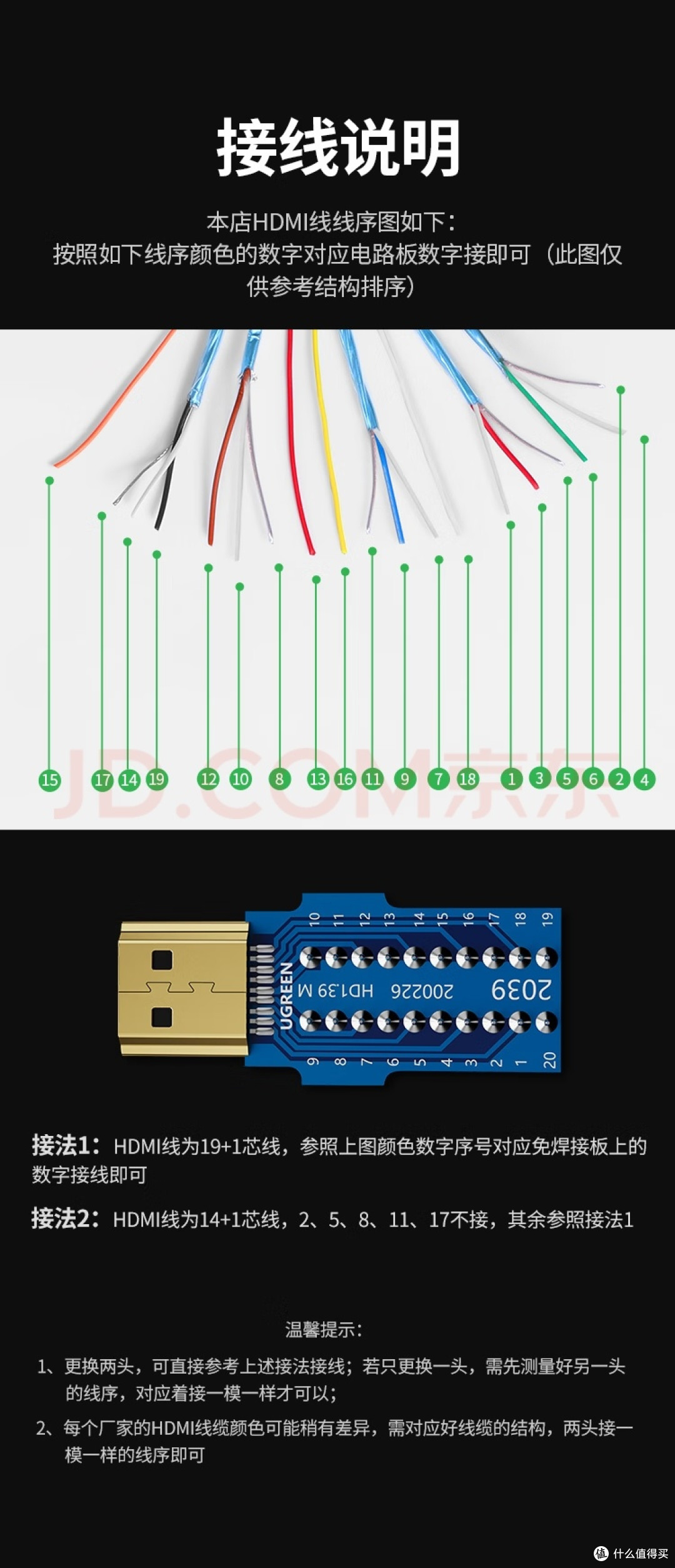

绿联的HDMI线芯接线图

本以为线序和线芯颜色都有标准或者是公版的，但按照绿联的线序来接免焊接插座，完全没有信号。随后又开始按照免焊插座的线口颜色标注开始接线。

前面的颜色和线芯颜色一组一一对应，不过接完了，始终有几组颜色线芯和免焊插座上面标注对不上，又开始各种翻，我这个免焊插座，预埋HDMI线前就买好了，本来是备用方案（过插座信号会有损失），安装时店铺已经没了，商家当时也没有留接线图。本着总能碰到同款的原则，开始在各个平台找有没有带接线图的免焊插座商家，找到了两种，我买的这个对应的（接线图2）但在应用中和绿联线芯颜色有几条对不上。开始试错，接了几次也没信号。

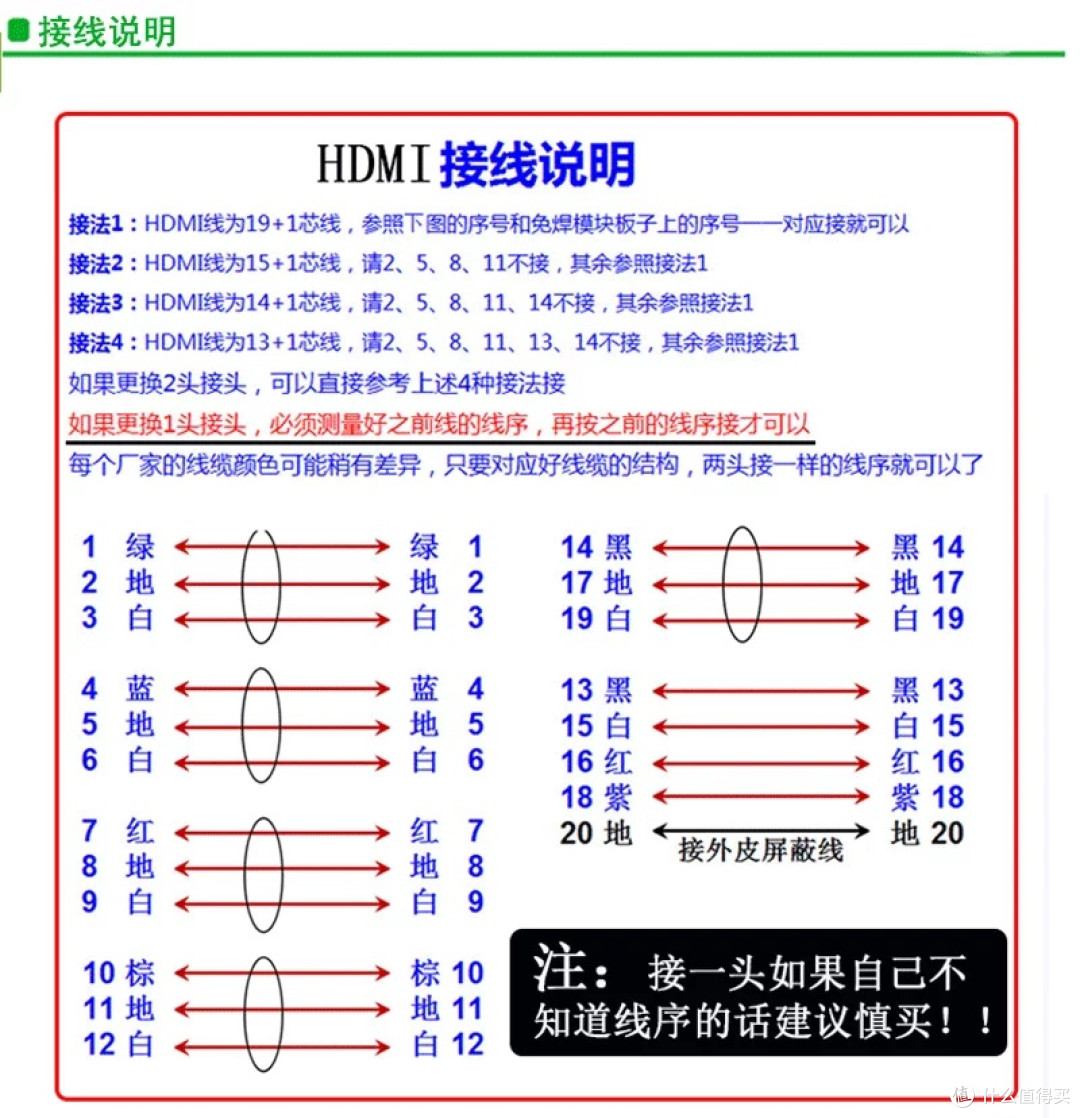

网上HDMI插座接线图1

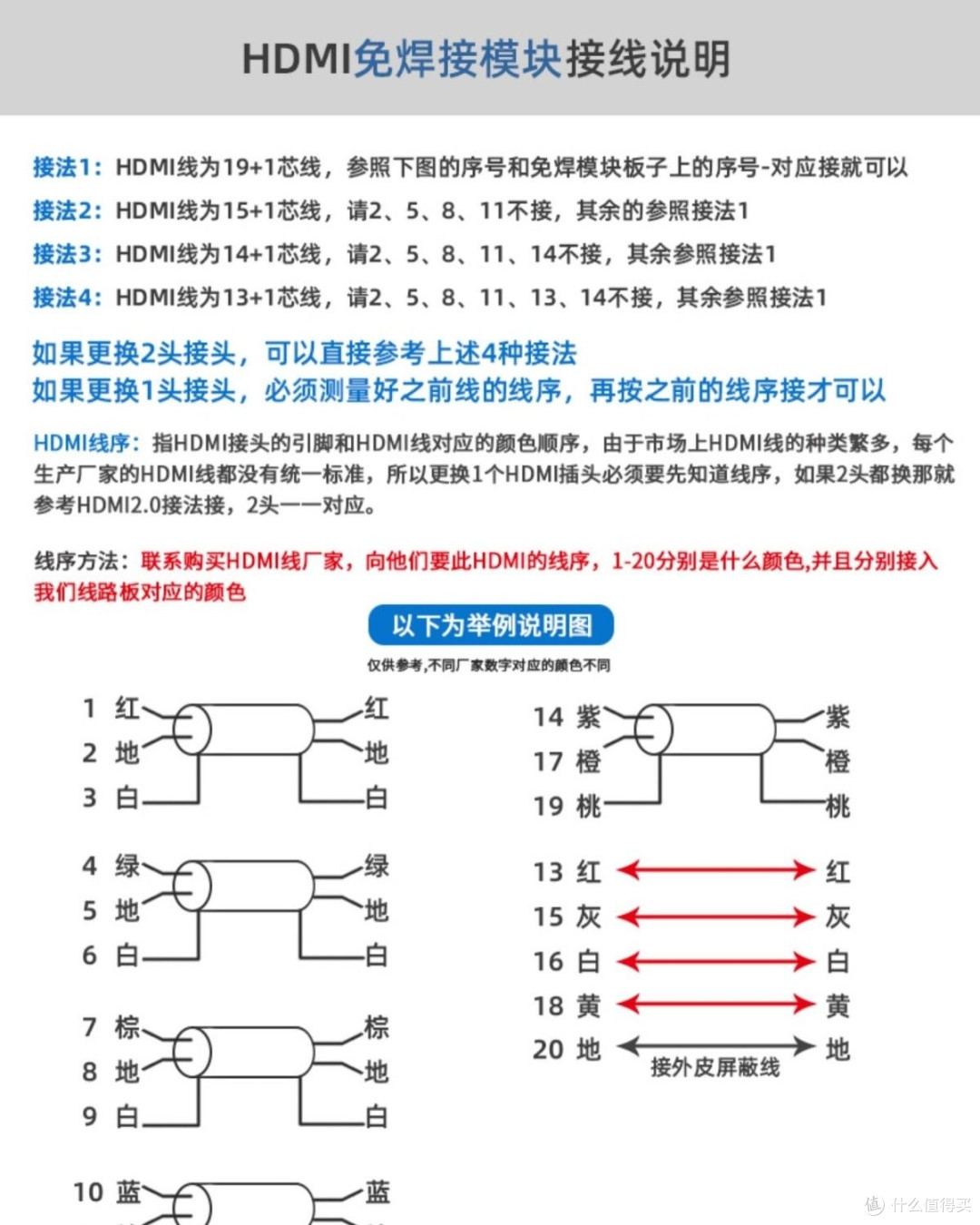

接线图2

最后找规律，发现绿联的黑地白在接线座里面对应的就是免焊插座的紫橙桃，桃色对应的就是白色，橙色对应的是和黑地白的地线，绿联橙色反而对应的接线座的灰色。

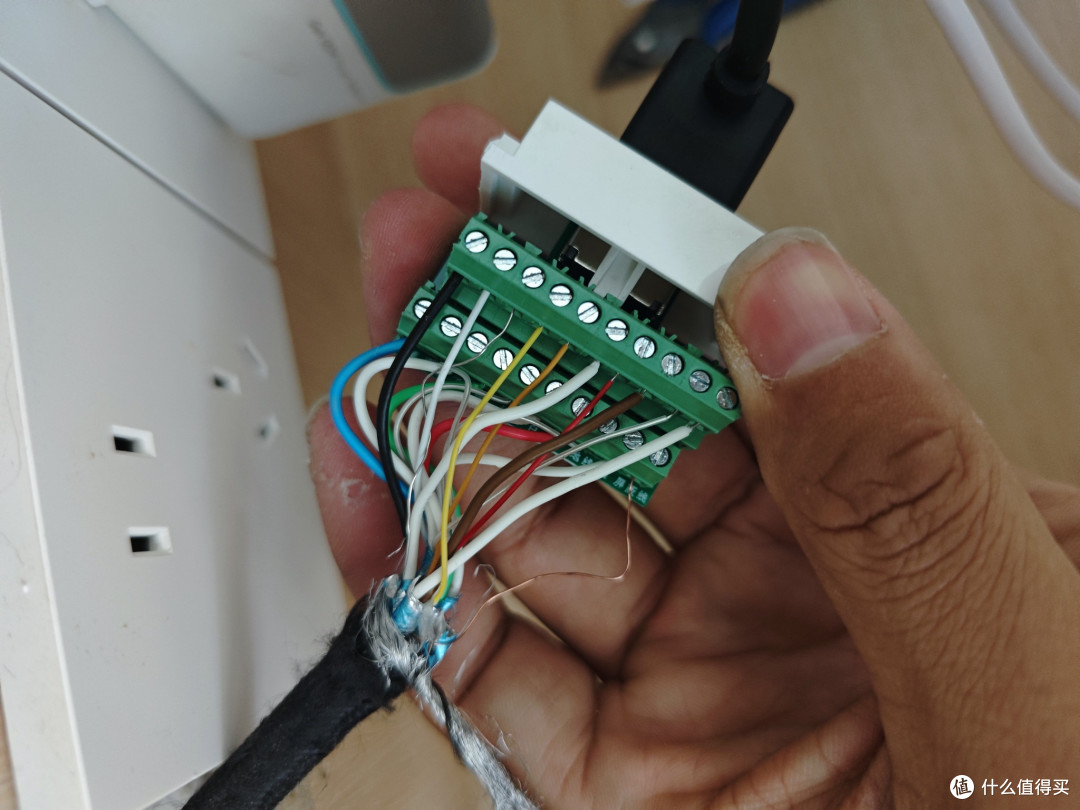

这个是试错的一次，只是演示免焊座接法。

具体接法还得按照图二和备注线芯色来接。

信号ping通的那一刻是喜悦的，不过最后安装完成才发现绿联官方也有这种接线座的。

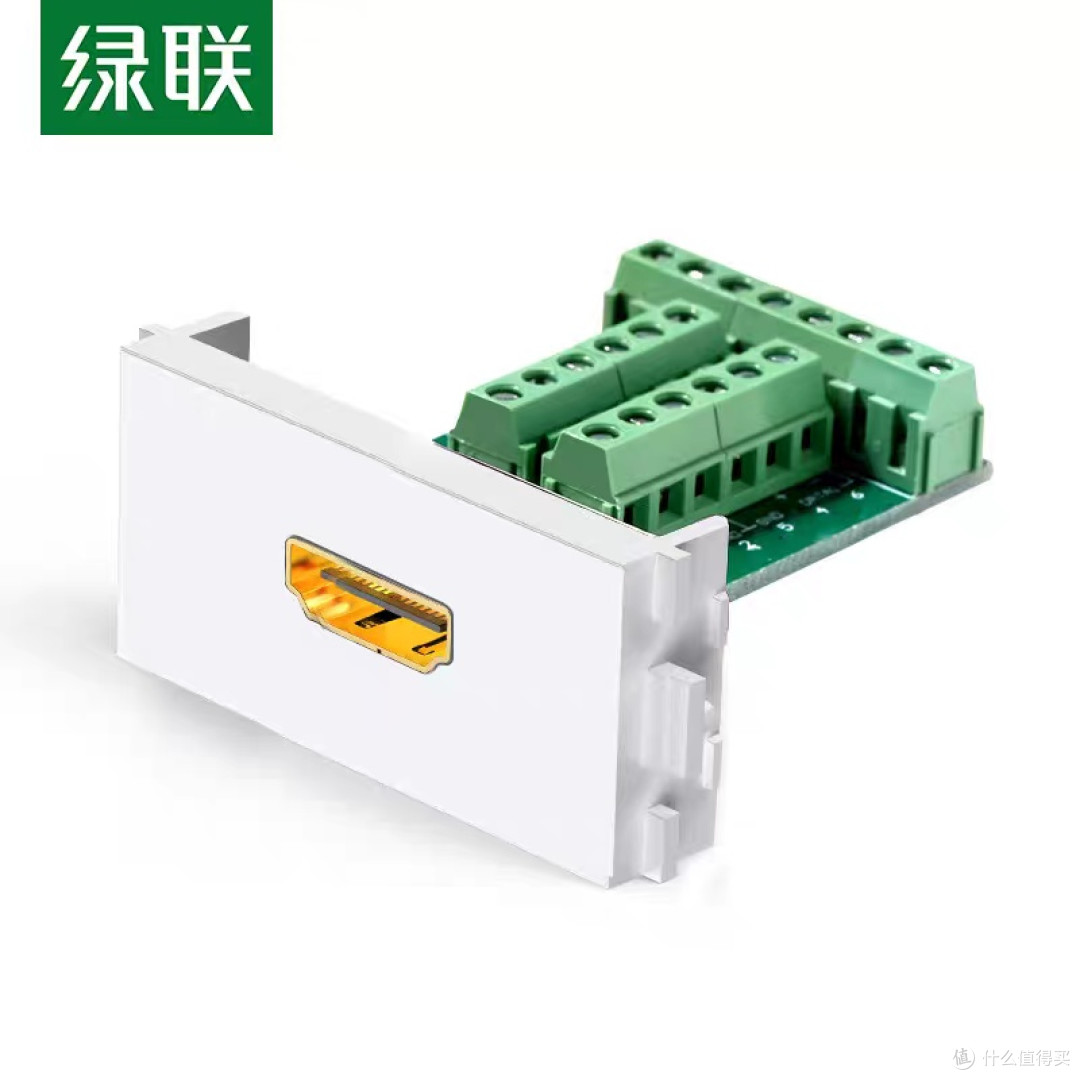

绿联官方接线座

绿联的线芯可以按照上面（绿联的HDMI线芯接线图）来接。

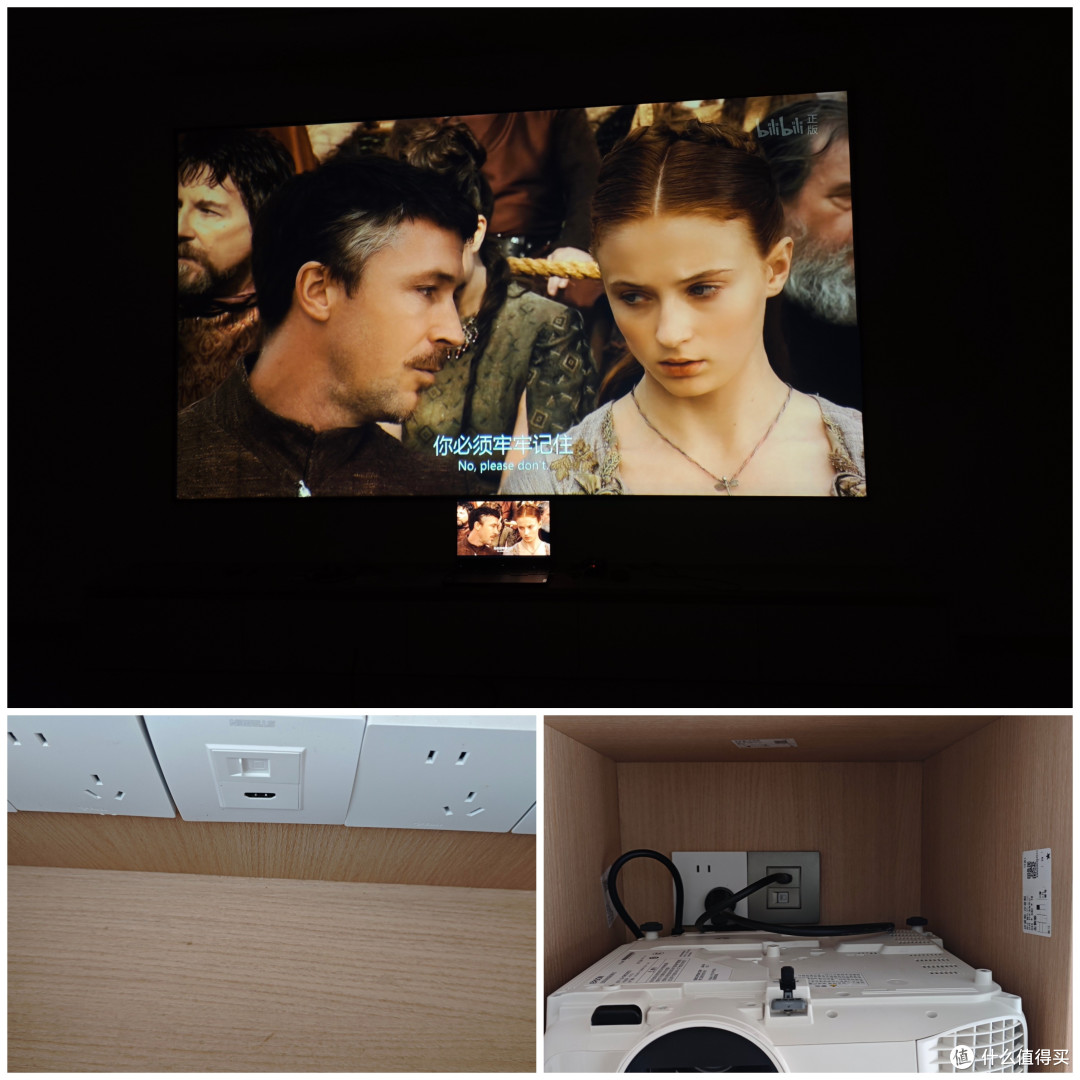

成品

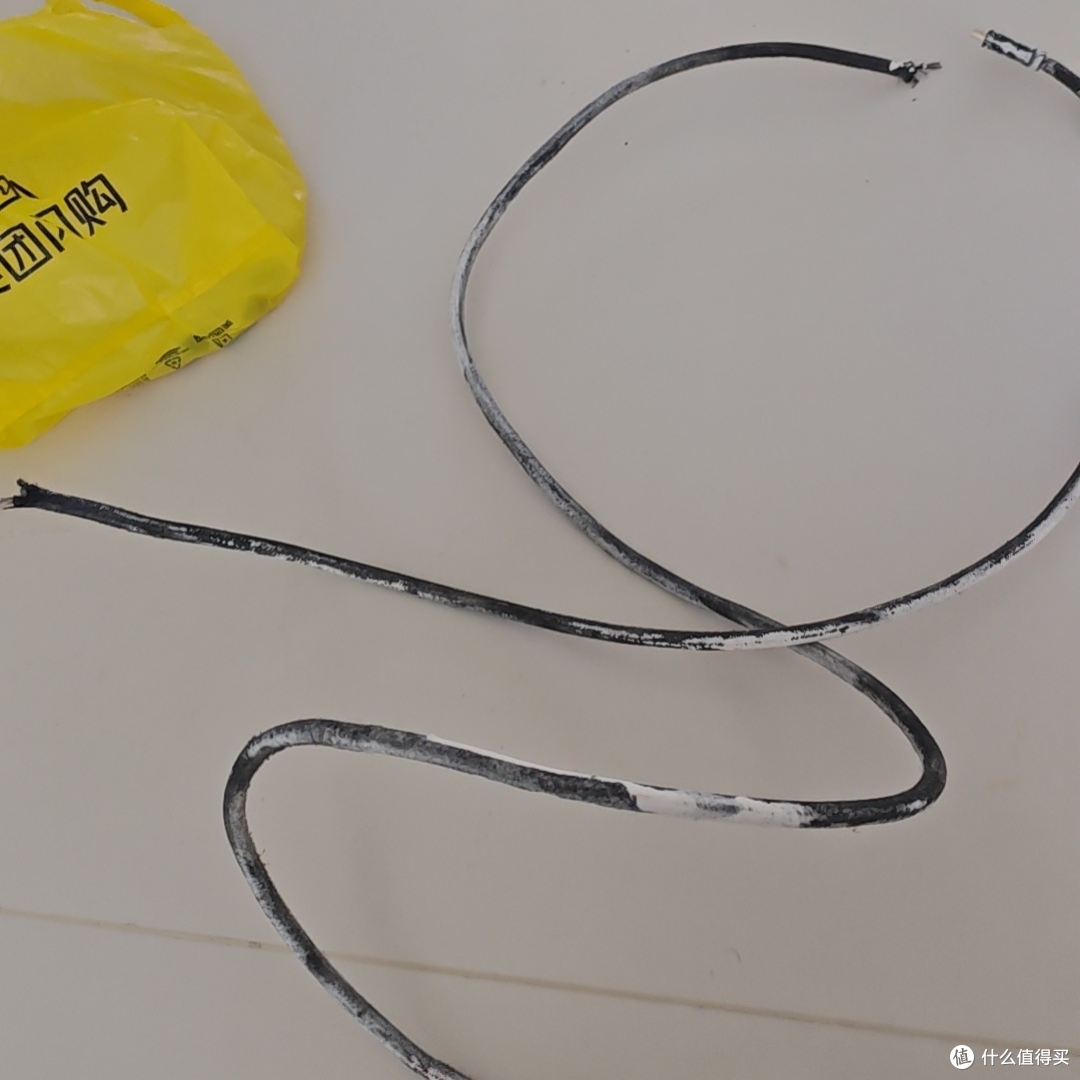

裁下来的线，电视柜和投影仪柜终于清爽了

不过，对于准备装修和即将装修的陌生朋友，建议可以预埋HDMI光纤线（♥这个是有方向的要注意，也不能弯折♥），经过接线座始终会有信号损失HDMI2.1会变成2.0，不过4k对于普通家庭来说足够了。

总之，装修的坑千千万，希望这个分享能帮助到陌生的人。
