一键断电!米家直流变频落地扇改造
家里有两台米家直流变频落地扇,挺好用的,就是这风扇得长按住一个按钮三秒钟以上才能关机,老人小孩用起来不方便,经常会忘记关风扇,一直想把它改造一下,看看能不能改成短按就能关机。
冥思苦想了好几天。
方案一:在风扇电机后面增加一个开关,不用的时候就把它关掉,相当于手动断电。但是有个缺点是关起来相当于是永久断电,没办法直接用小爱的把它唤醒。
方案二:在风扇的顶部增加一个常闭型的按钮,串接上12伏电源,就相当于一直通着电,按下的时候会把12伏切断。感觉这方案挺不错的,但是在选择元件的时候遇上了问题,这风扇后面有摇头机构和电机,内部空间很小,还要打孔装配,我觉得会比较困难,并且按钮不是轻触式的,多按几次会让风扇上下摇动,时间长了可能会松动。
方案三:在风扇底座上装一个常闭型的开关,按下后切断12伏的电,实际效果跟方案二是一样的,但是底座的内部空间比较大,方便接线,并且按钮够大的话,还可以做成脚踏开关的,只要轻轻踩一脚就可以了,老人小孩都会用!
事不宜迟,可以找配件了,先是挑了一种叫蘑菇头按钮开关的,造型挺好看,就像地铁上的紧急停车按钮一样,可是后来发现这种按钮太高了,没办法完全插入底座里面,这风扇的底座只有三厘米厚,于是作罢。挑来挑去最后觉得还是用简单粗暴的方式吧,于是买了两个门禁开关,开工。
这种门禁开关实际上就是一开双控的开关增加了一个弹簧,可以选择按下断开或者是按下接通,通过不同的接线方式实现。
先用内六角扳手把风扇底座取下,然后拆掉底部9个螺丝,底座的上下板是用卡扣固定的,用一个塑料卡片插进去撬开即可分离。里面很简洁,就是一个开关电源,直接输出12伏到连接杆插座。黄线就是12伏的正极,把它从中间剪断。

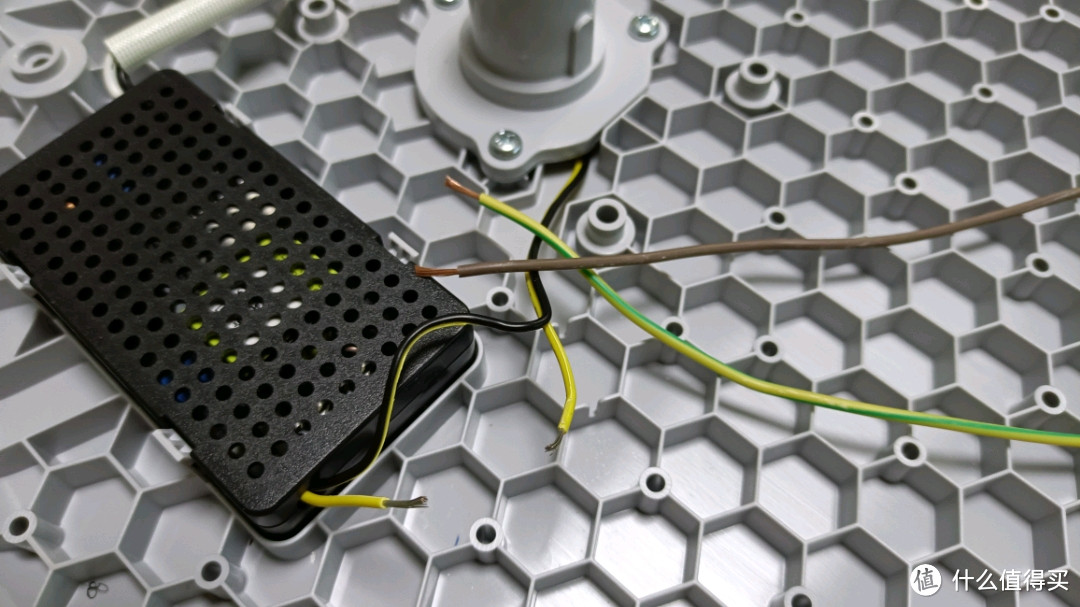

准备两根15厘米长的线,分别接到黄线的两头。
把开关底板贴在风扇底座的上盖上,用电钻打个定位孔,壳子很软,用自攻螺丝直接拧穿也行。
线从底座穿上来接到开关对应的位置,一定得是常闭的,就是按一下断开的状态,可以事先用万用表量一下通断,标记好要接的位置。
哟吼,装好了!让我们来试一下。这里应该要有一个视频或者动图,但是我不会添加。实际效果就是风扇运行中轻踩一下开关就关闭了,多踩几下也不会再打开。要开的话还是按顶部的按钮或是通过小爱开机。
把另外一个风扇也改装好了,改装一个只花十几分钟,挺简单的。改完了以后让家人都轮流试了一遍。儿子说不错,老婆说特别丑!!
但是我觉得丑不是问题!我哪有时间去按着等三秒钟关机啊,一秒钟几十万上下的。
