前言
本期拆解带来的是全汉2000W碳化硅服务器电源，型号为FSP2000-20FM，这款电源支持100-127V和200-240V交流输入，还支持240V直流输入。直流输出电压为12V，输出电流163.6A，待机电源输出电压12V，输出电流3A，具有80PLUS白金牌转换效率。
这款服务器电源采用标准CRPS185尺寸，采用PFC+移相全桥+同步整流架构，内置安森美碳化硅开关管和英飞凌碳化硅二极管。下面服务器电源网就带来全汉这款碳化硅服务器电源的拆解，一起看看内部的做工和用料。
全汉2000W白金牌碳化硅服务器电源外观
全汉2000W服务器电源采用镀锌钢板外壳，机身正面粘贴信息标签。

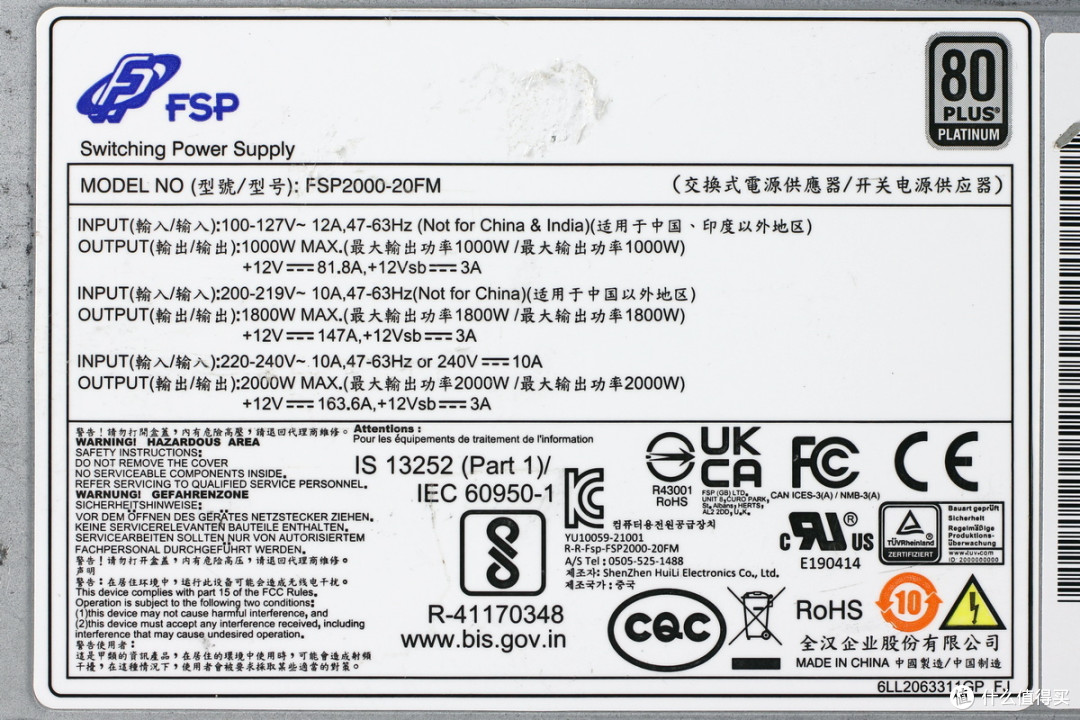

电源信息标签特写
型号：FSP2000-20FM
交流输入：100-127V~，47-63Hz
直流输出：1000W MAX
+12V ⎓ 81.8A，+12Vsb ⎓ 3A
交流输入：200-219V~，47-63Hz
直流输出：1800W MAX
+12V ⎓ 147A，+12Vsb ⎓ 3A
交流输入：220-240V~，50/60Hz，10A
直流输入：240V ⎓10A
直流输出：2000W MAX
+12V ⎓ 163.6A，+12Vsb ⎓ 3A
全汉企业股份有限公司 中国制造
电源输入端设有散热风扇，机身正面设有接地弹片。
输入端设有散热风扇，品字电源插座，安装提手和指示灯。
壳体背面设有接地弹片。
壳体侧面固定锁舌特写。

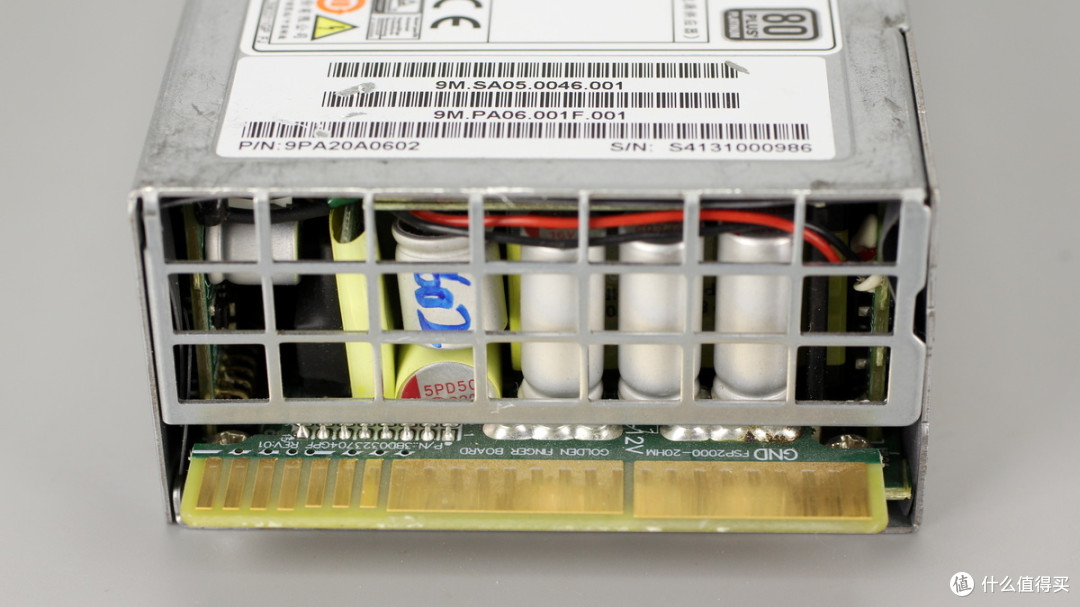

输出端设有散热格栅和PCB金手指。
测得电源模块长度约为185mm。
电源模块宽度约为73.5mm。
电源模块厚度约为39mm。
测得电源模块重量约为1070g。
全汉2000W白金牌碳化硅服务器电源拆解
看完了全汉这款服务器电源的外观展示，下面就进行拆解，一起看看内部的做工和用料。
首先拧开固定螺丝，拆开电源外壳，PCBA模块包裹麦拉片绝缘。
拧下固定螺丝，取出PCBA模块，壳体内部设有麦拉片绝缘。

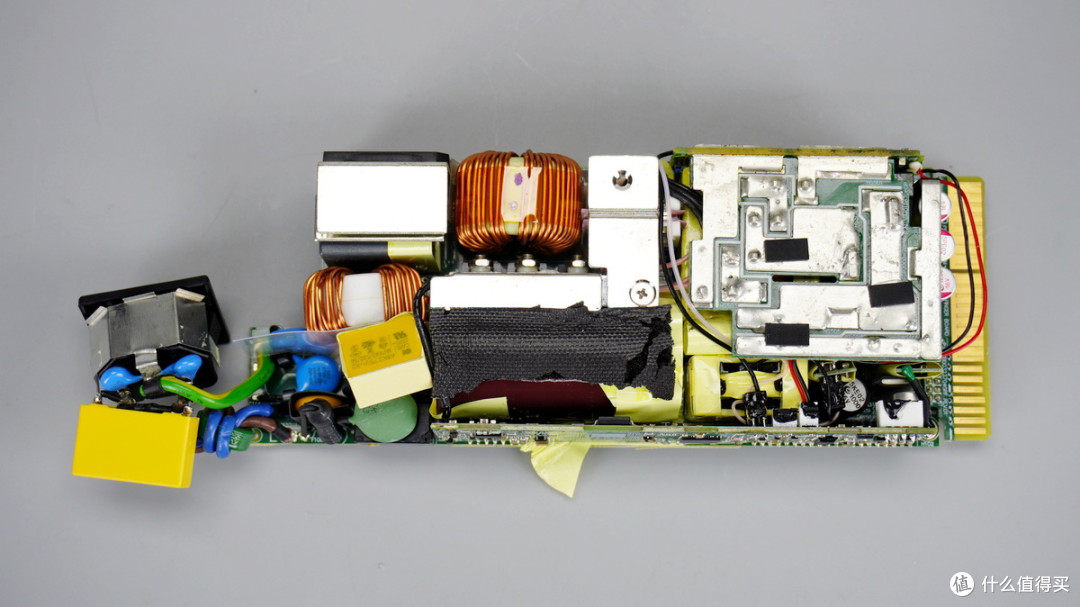

PCBA模块正面一览，左侧为交流输入端，设有保险丝，压敏电阻，共模电感，安规X2电容，继电器和热敏电阻，上方设有整流桥散热片。右侧设有PFC升压电感，下方散热片为PFC开关管和PFC整流管散热。
下方设有高压滤波电容，右侧上方设有移相全桥开关管散热片。散热片右侧设有变压器，变压器上方设有同步整流小板，右侧设有滤波电感和滤波电容，下方设有待机电源变压器，滤波电容和控制小板。
PCBA模块背面设有电流取样电阻，隔离驱动器，隔离光耦，电流取样电阻和输出控制管。
侧面设有继电器，热敏电阻和控制小板。
另一面设有整流桥，PFC升压电感，移相全桥开关管，电流互感器和同步整流小板。

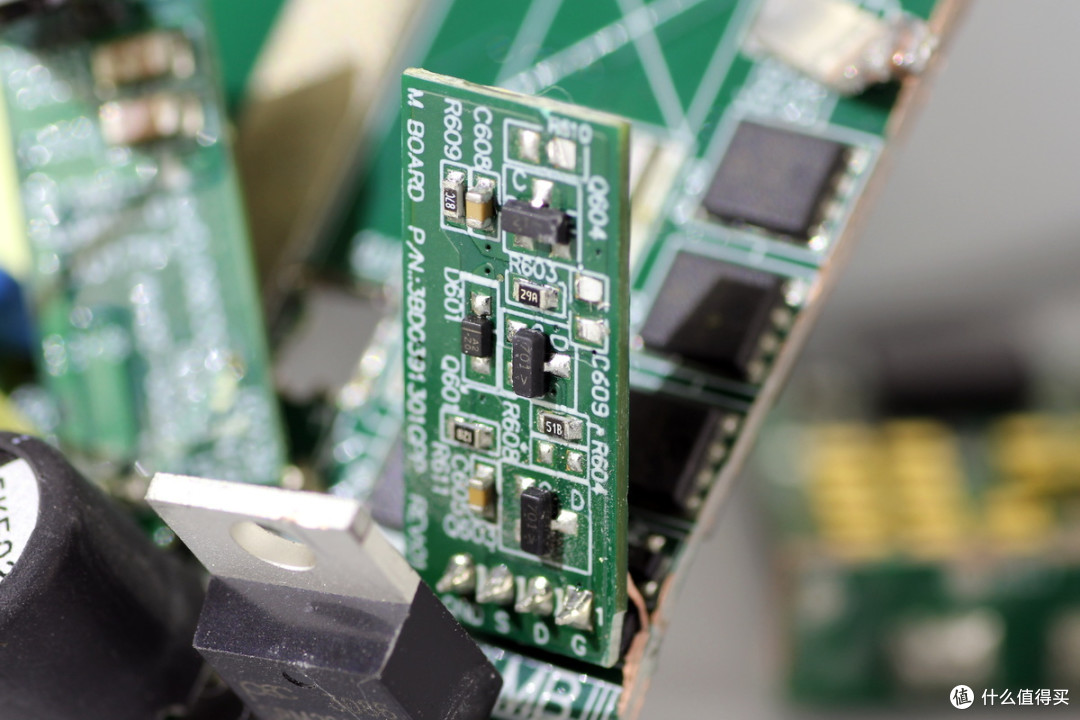

输出端设有固态滤波电容，整流管外套热缩管绝缘，垂直小板和滤波电容缠绕胶带绝缘。
PCBA模块和金手指小板通过铜柱焊接连接。
焊接拆下滤波电感，安规X2电容，切割PCB拆下整流桥等器件，继续进行拆解。
安规X2电容来自凯励，规格为1μF。

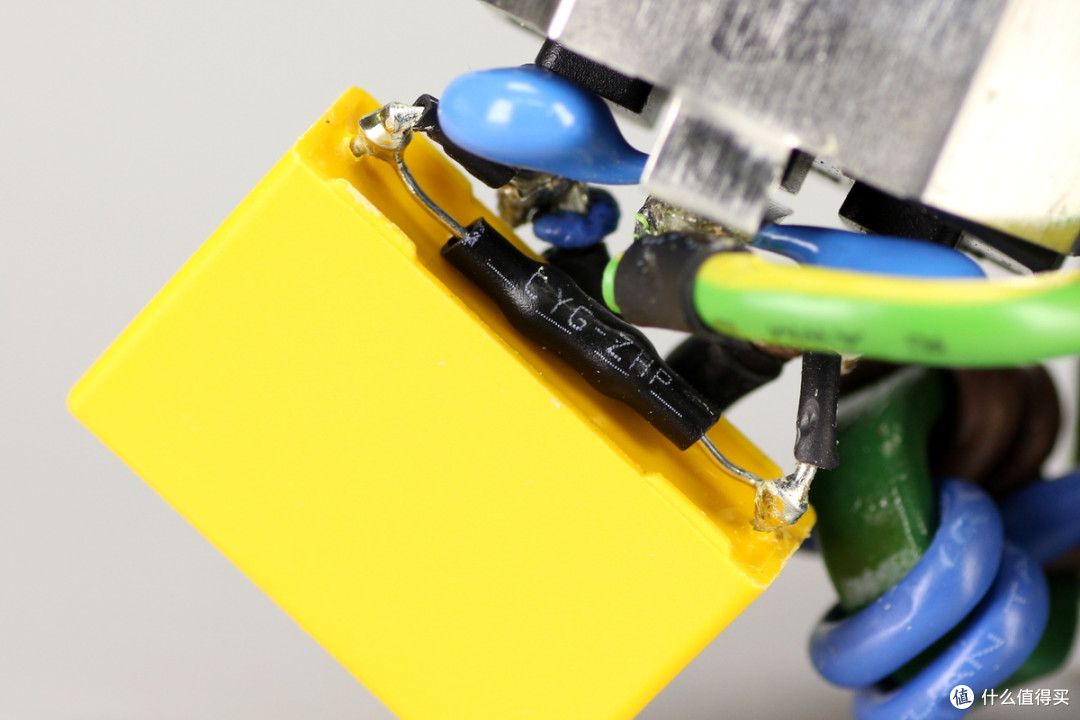

X电容放电电阻外套热缩管绝缘。
Y电容来自TDK，料号CD152M。
电源线穿过磁环抑制高频干扰。
保险丝外套热缩管绝缘。

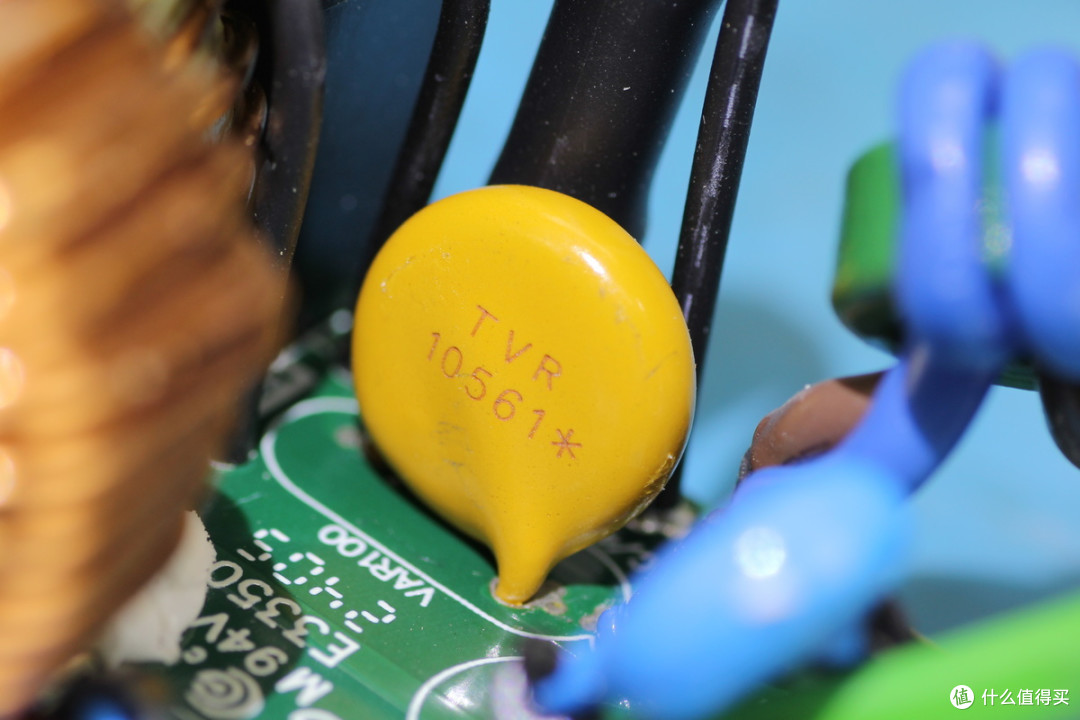

压敏电阻料号TVR10561，用于吸收过压浪涌。
Y电容来自成功工业，料号472M。
安规X2电容来自凯励，规格为0.68μF。
热敏电阻料号SCK 333。
继电器来自宏发，型号HF32FV-G/12-HTF，为超小型功率继电器，内置一组常开触点，具备10A触点切换能力，线圈电压为12V。
滤波电感采用漆包线绕制。
共模电感采用漆包线绕制。
共模电感侧面设有气体放电管。
安规X2电容来自华容，规格为2.2μF。

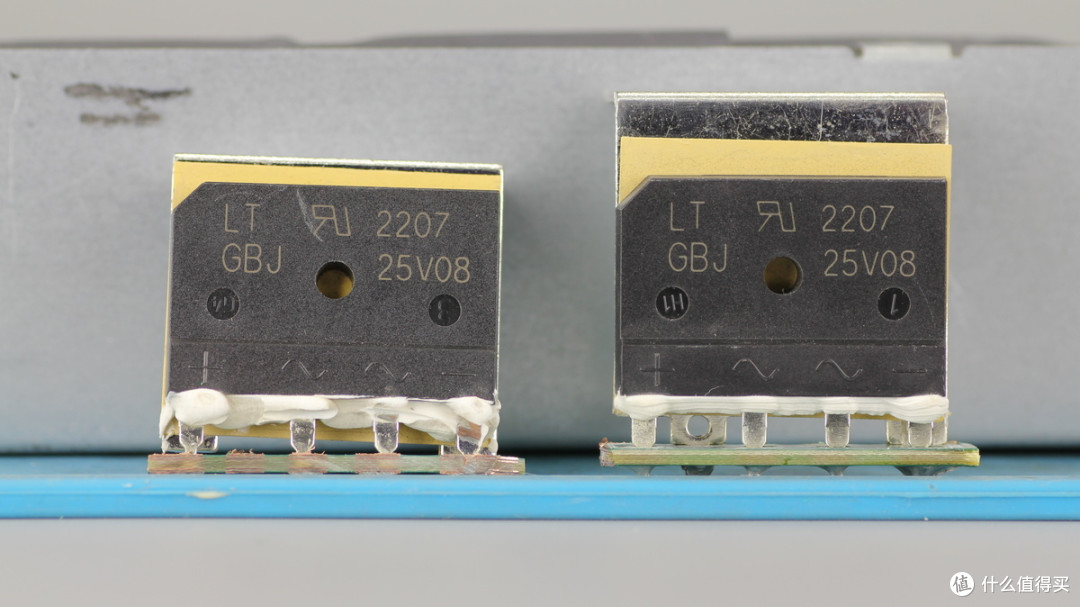

整流桥来自达尔，型号GBJ25V08，为低压降整流桥，规格为800V25A，采用GBJ封装，使用两颗并联。
散热片固定PFC开关管和PFC整流管。

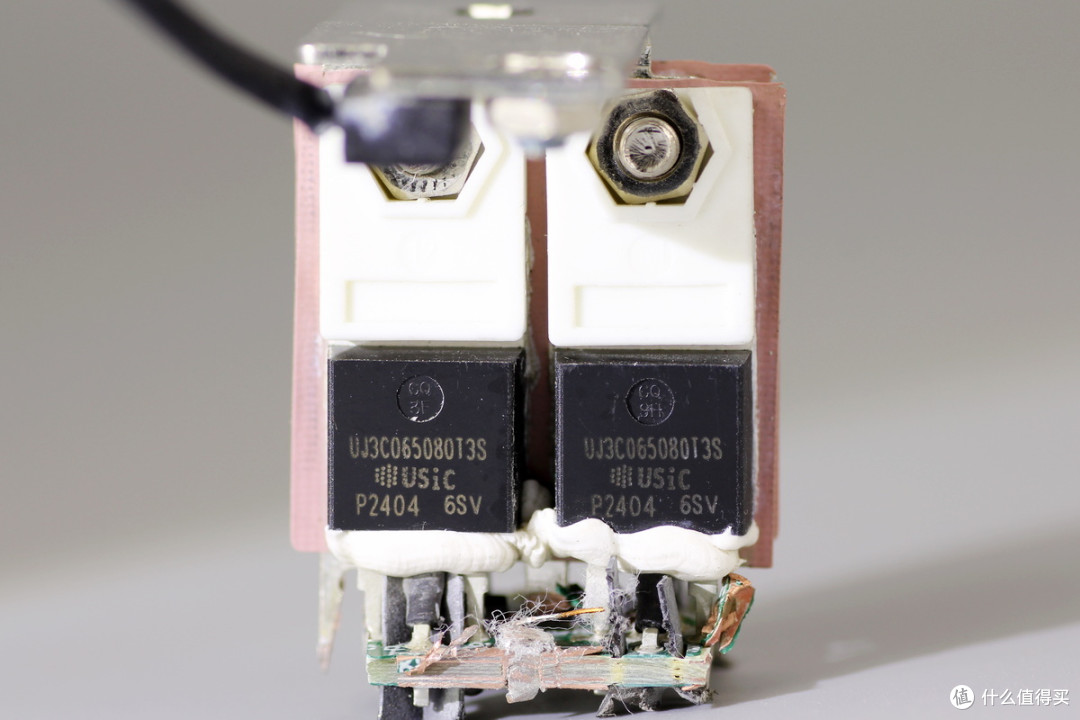

PFC开关管来自安森美，型号UJ3C065080T3S，为共源共栅碳化硅结型场效应晶体管，耐压650V，导阻80mΩ，采用TO-220封装。
驱动器来自英飞凌，丝印81，型号1EDN8511B，是一颗单通道低侧栅极驱动器，支持4A拉电流和8A灌电流，采用SOT23-6封装。
PFC整流管来自英飞凌，丝印D1065C6，型号IDH10G65C6，为第六代碳化硅肖特基二极管，规格为650V 10A，采用TO220-2封装。
PFC升压电感采用漆包线绕制在磁环上。

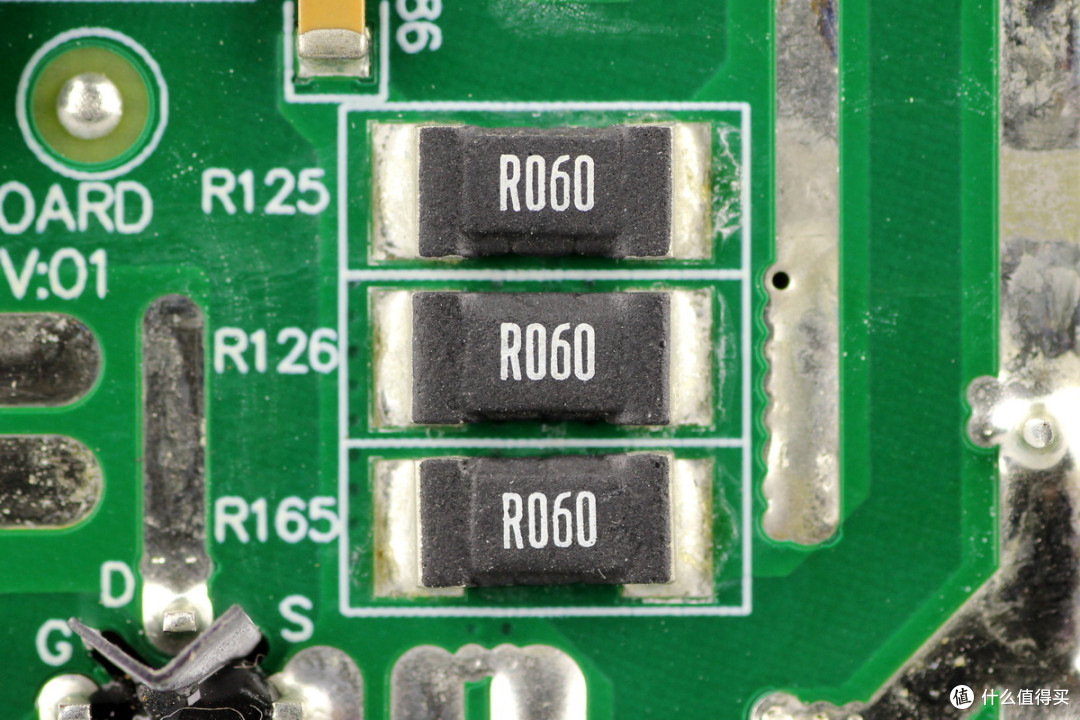

三颗60mΩ电阻并联，用于检测PFC开关管电流。
旁路二极管来自达尔，型号S8JC，规格为600V8A，采用SMC封装。
高压滤波电容来自贵弥功，为KMZ系列电解电容，规格为450V820μF。
移相全桥开关管来自安森美，型号UJ3C065080T3S，与PFC开关管型号相同。
散热片另一面两颗开关管型号相同。
散热片固定热敏电阻检测温度。
驱动器来自德州仪器，型号UCC21540，为增强型隔离式双通道栅极驱动器，具备4A/6A电流能力，具备禁用功能和可编程死区时间，支持GaN，IBGT和硅MOS应用，采用SOICDW16封装。
二极管来自强茂，型号QDT8A06S，为超快恢复二极管，规格为600V 8A，采用TO-252封装。
另一颗二极管型号相同。
检测变压器初级电流的互感器特写。

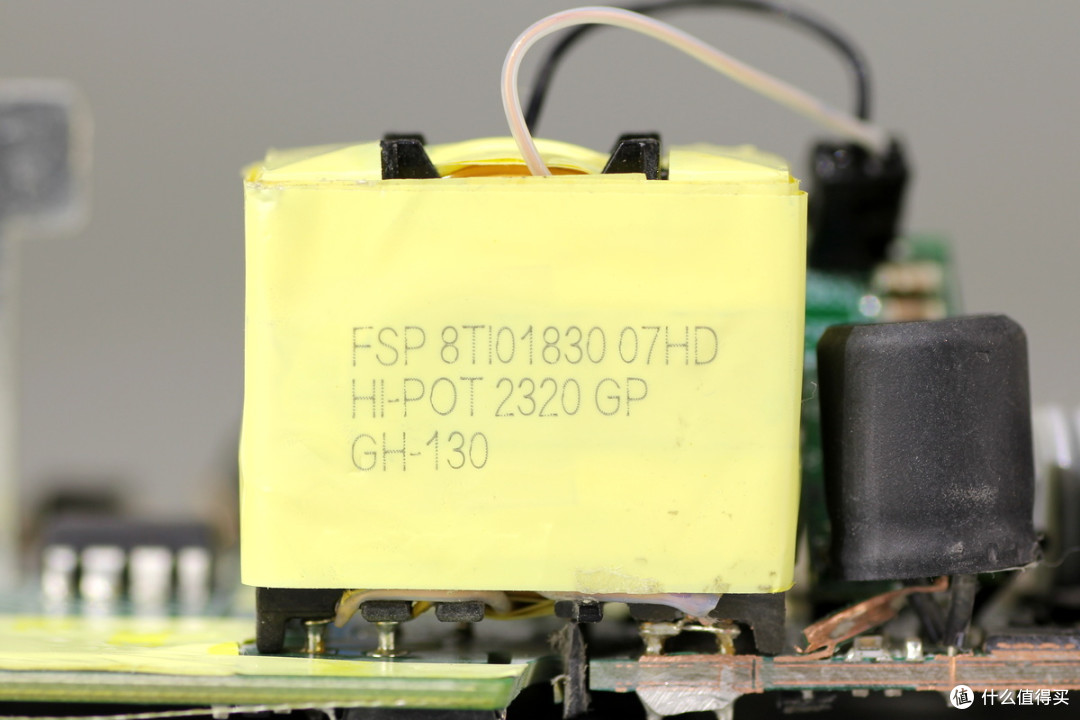

变压器和谐振电感，同步整流小板通过铜条焊接连接。
另一面铜条连接到同步整流小板。

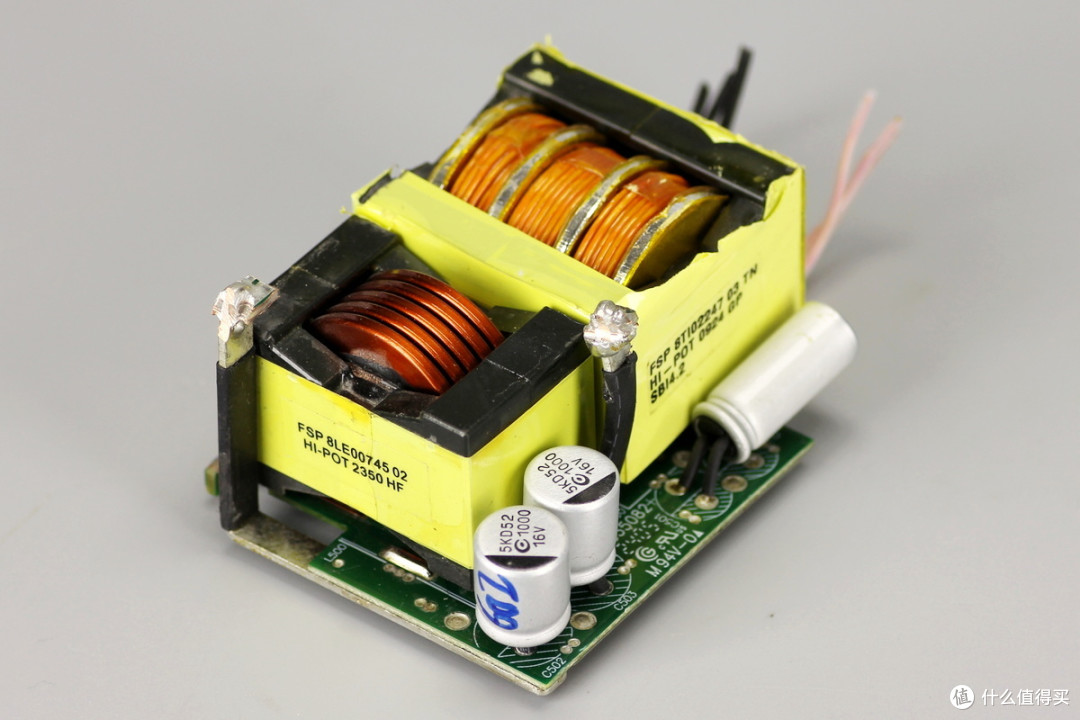

变压器和谐振电感底部焊接PCB，焊接滤波电容。
变压器初级采用绝缘线绕制，次级采用铜片焊接。
谐振电感采用扁铜线绕制。

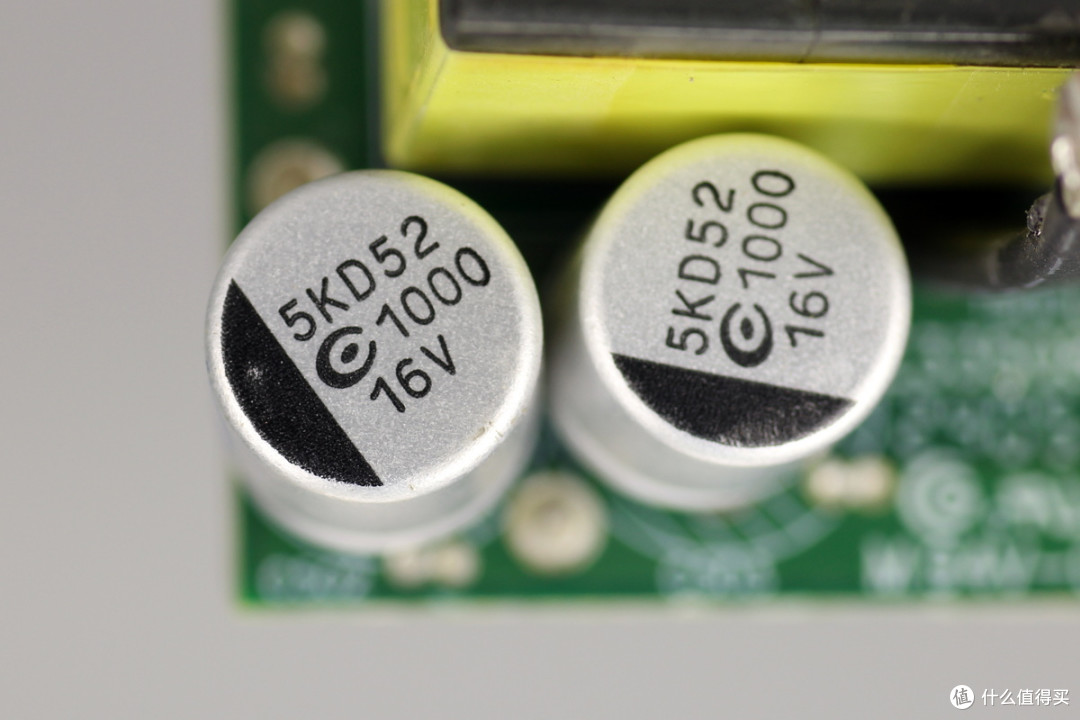

两颗滤波电容来自钰邦，规格为1000μF16V。

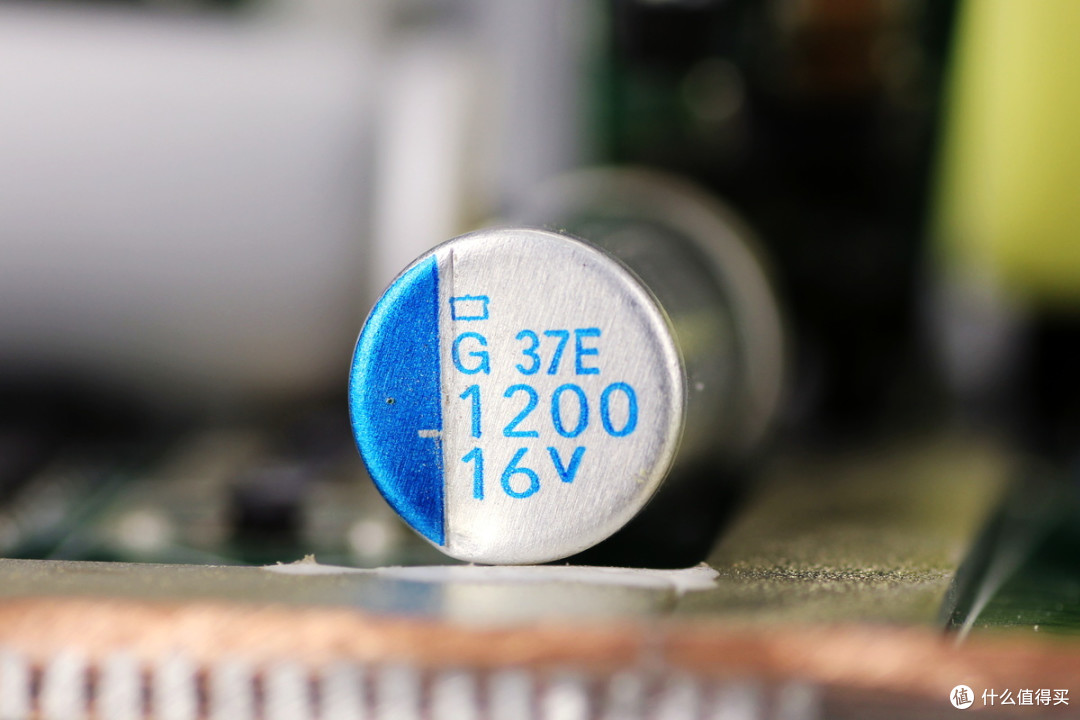

滤波电容来自贵弥功，规格为1200μF16V。

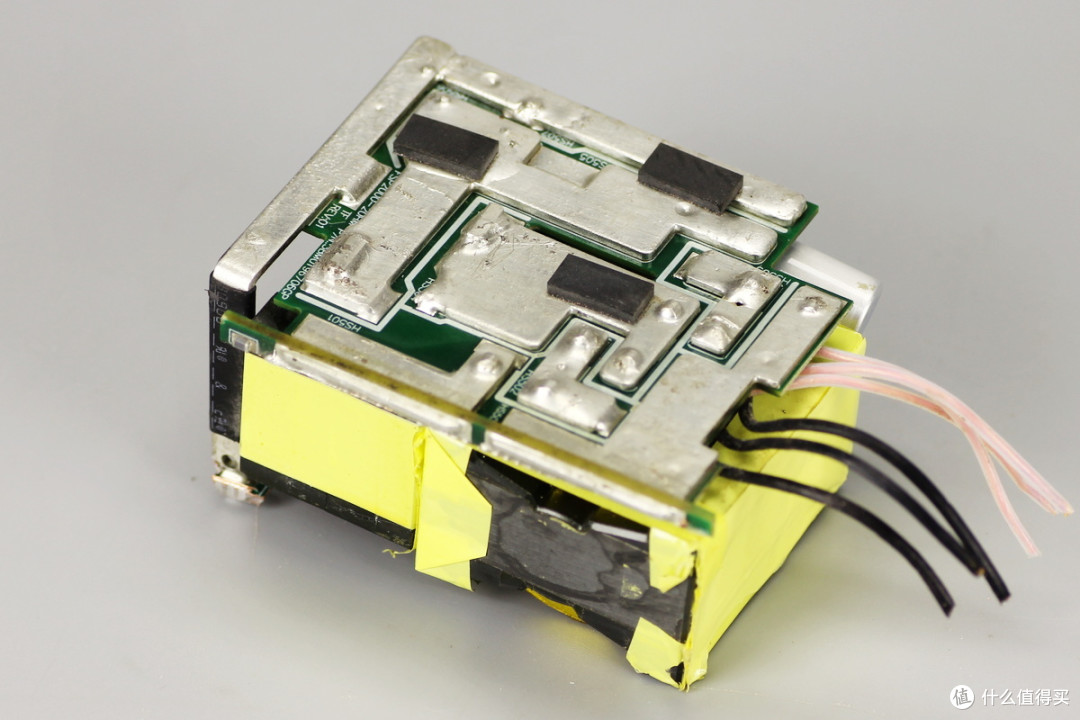

变压器侧面焊接同步整流小板，小板焊接同步整流管和NTC热敏电阻。

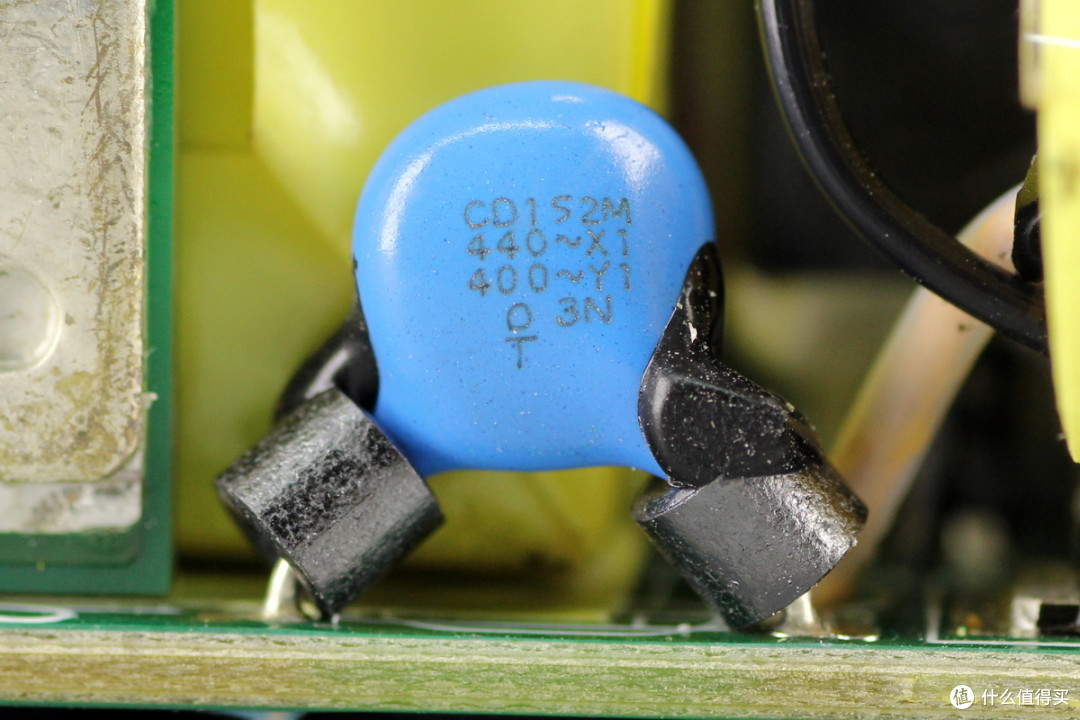

小板右下角焊接Y电容，来自TDK，料号CD152M。
小板另一面焊接同步整流管和驱动器。

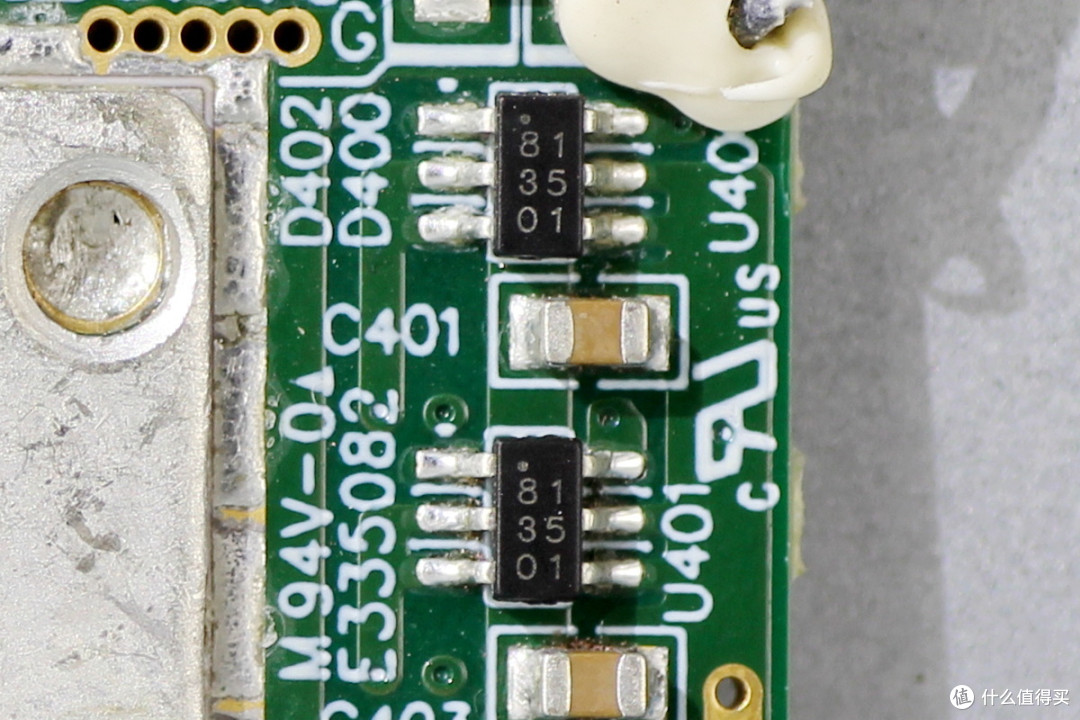

驱动器采用英飞凌1EDN8511B。

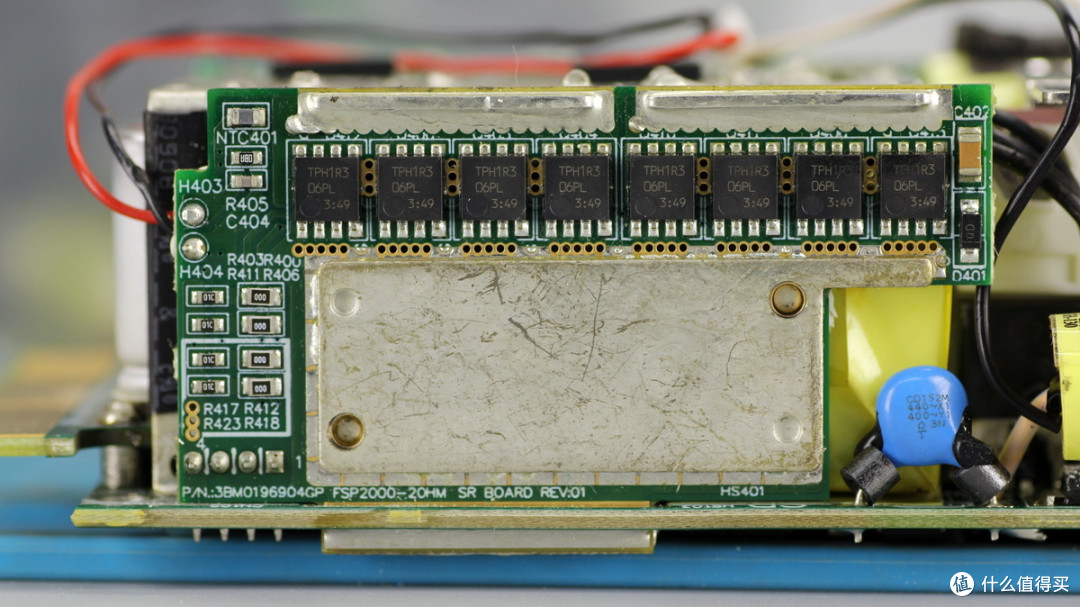

同步整流管来自东芝，型号TPH1R306PL，NMOS，耐压60V，导阻1mΩ，采用SOP Advance封装，共设有16颗。
输出滤波电容来自钰邦，规格为1200μF16V。

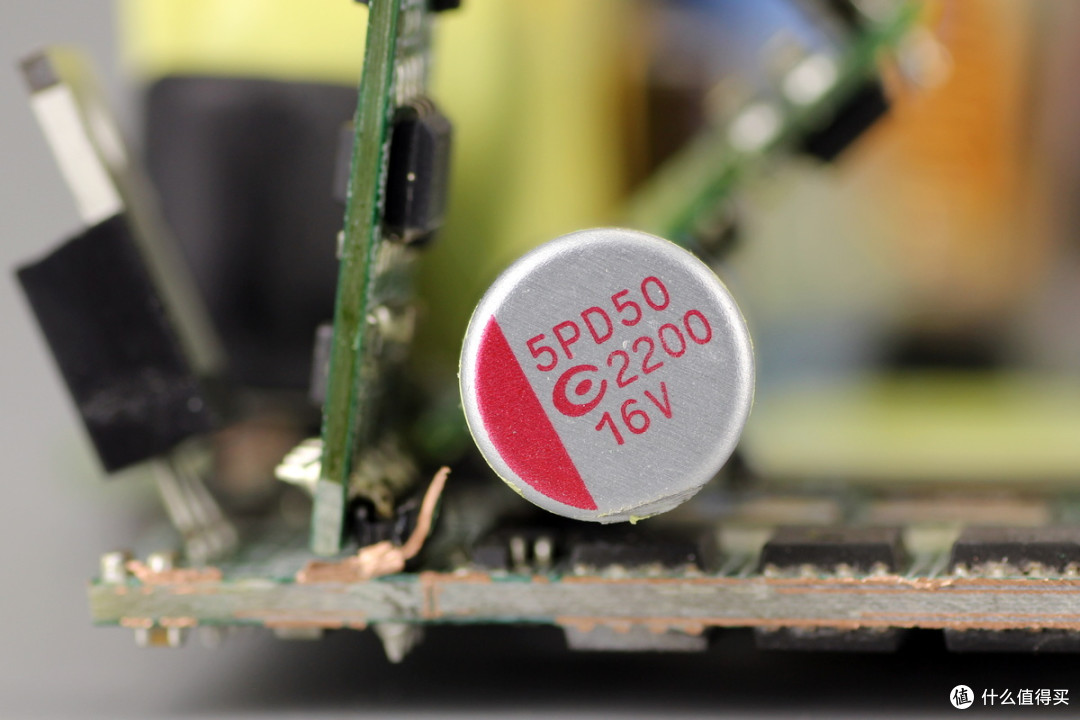

滤波电容规格为2200μF16V。

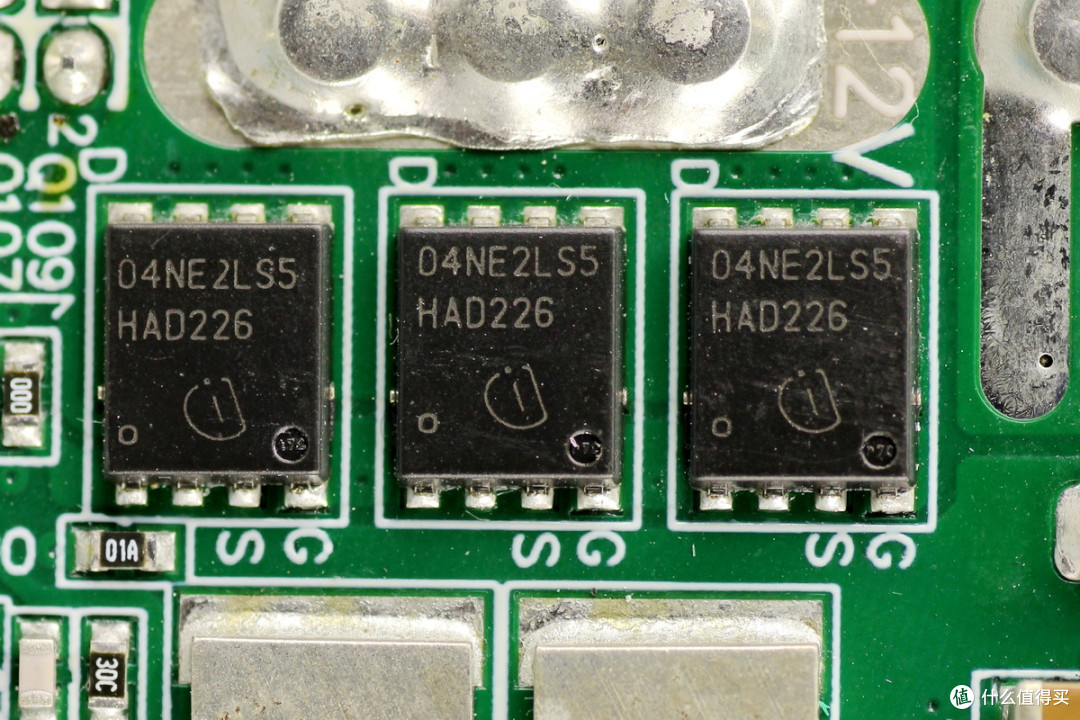

输出控制管来自英飞凌，型号BSC004NE2LS5，NMOS，耐压25V，导阻0.45mΩ，采用TDSON-8封装。

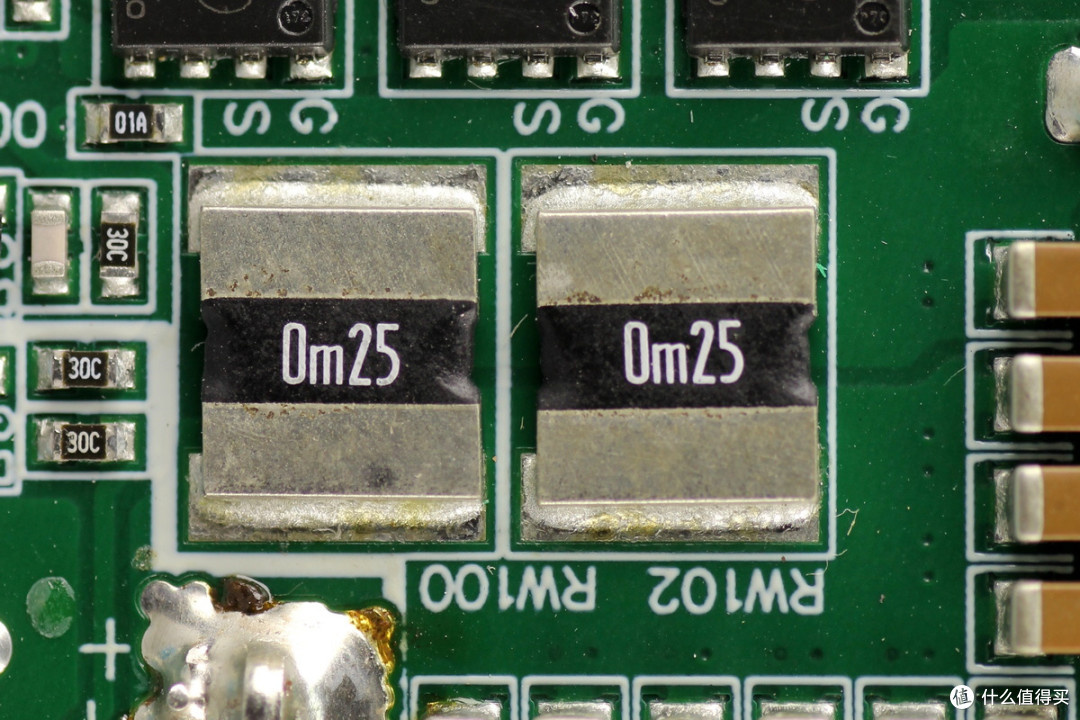

电流取样电阻规格为0.25mΩ。
另一面设有3颗同型号的输出控制管。
电流取样电阻规格为0.25mΩ。
输出控制管来自AOS万国半导体，型号AONS34306，NMOS，采用DFN5*6封装。
另一颗输出控制管型号相同。

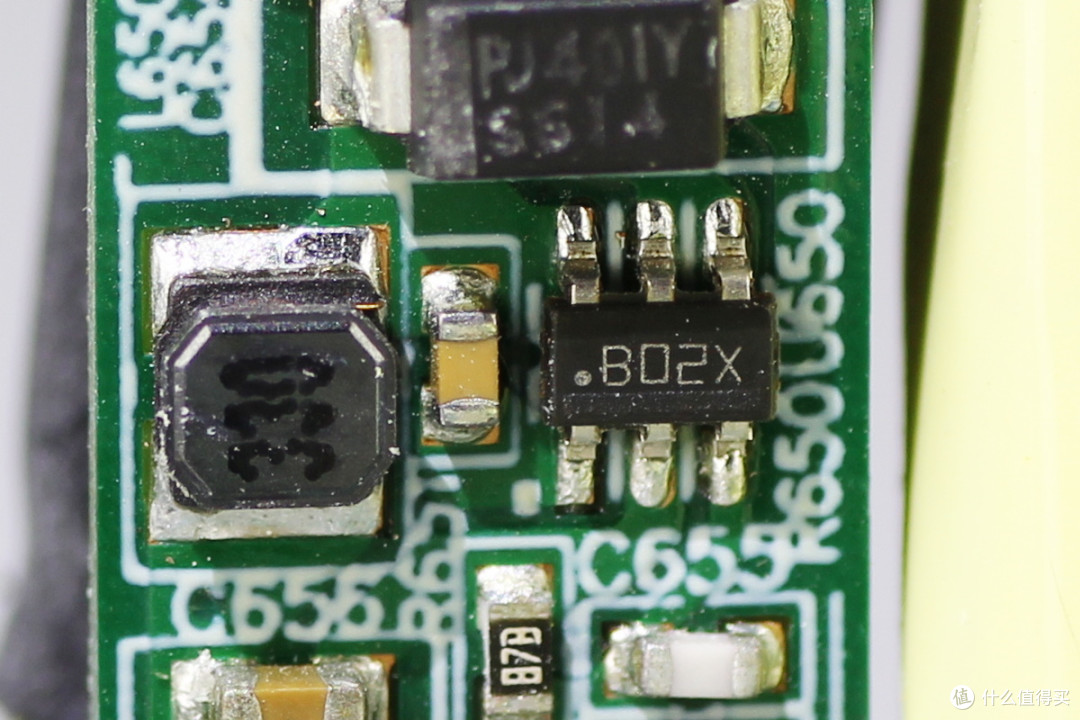

降压芯片来自德州仪器，丝印B02X，型号LMR14006，是一颗4-40V输入电压的降压转换器，输出电流600mA，具备过电流保护和过热保护，采用TSOT-6L封装。

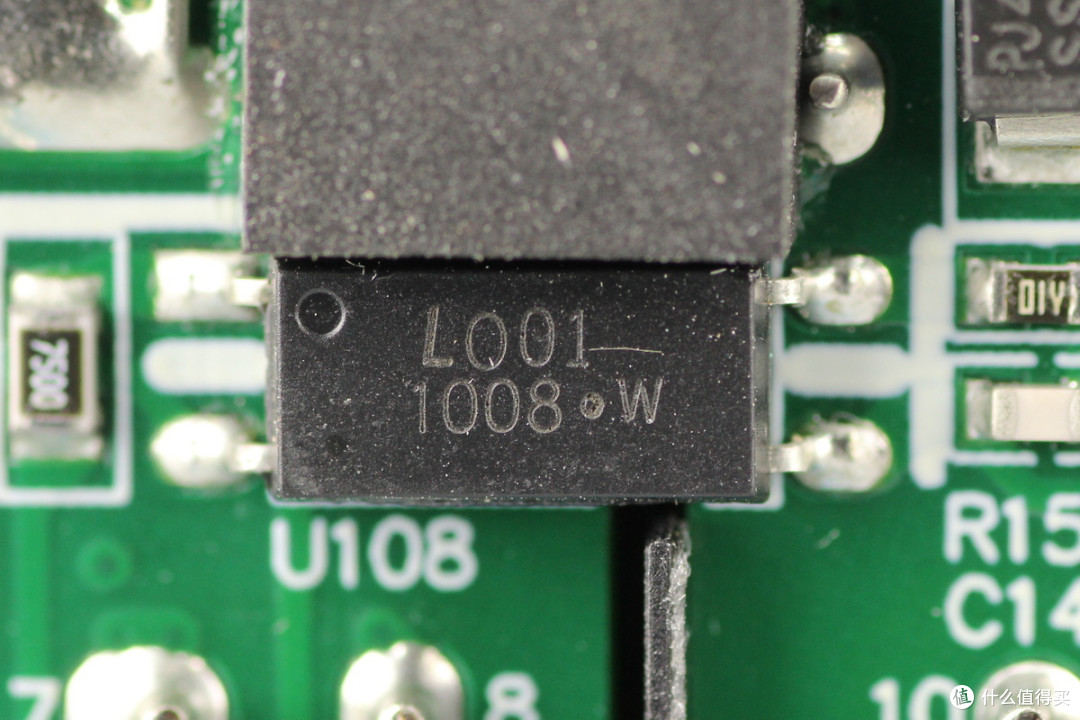

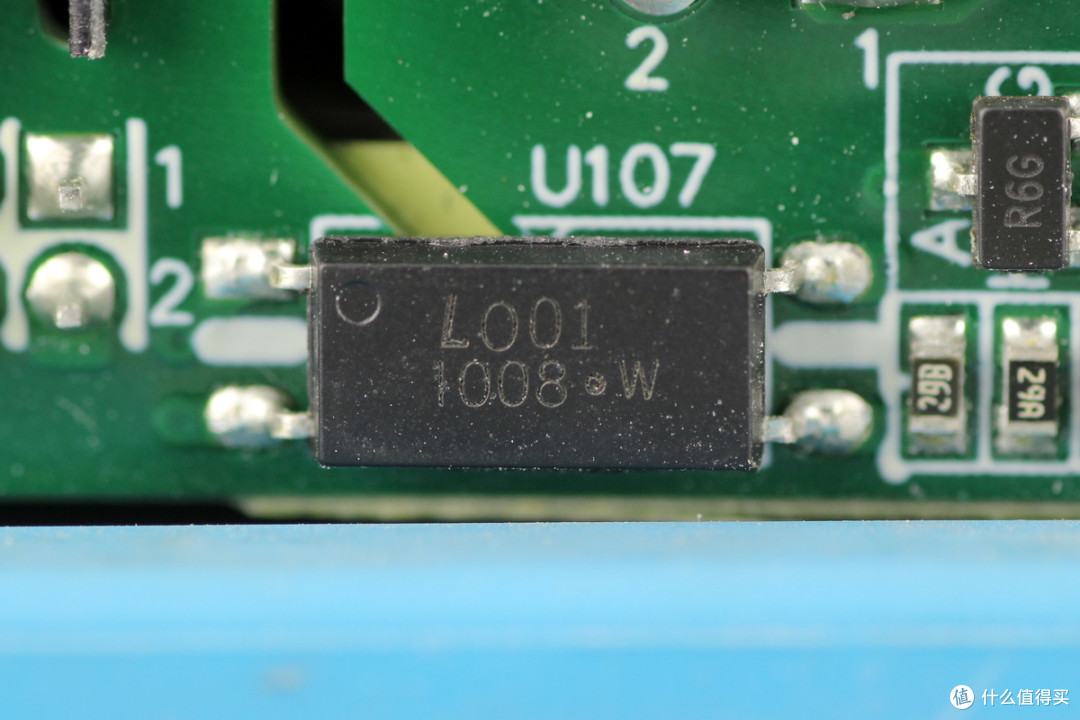

光耦来自光宝，型号LTV1008。
另一颗光耦型号相同。
待机电源芯片来自英飞凌，型号ICE3AR0680JZ，为 CoolSET™‑F3R 系列集成 800V CoolMOS 的反激 AC‑DC 控制器，支持100kHz开关频率，支持主动突发模式低待机功耗，采用DIP‑7封装。
为主控芯片供电的滤波电容来自贵弥功，规格为35V47μF。
变压器严密缠绕胶带绝缘。

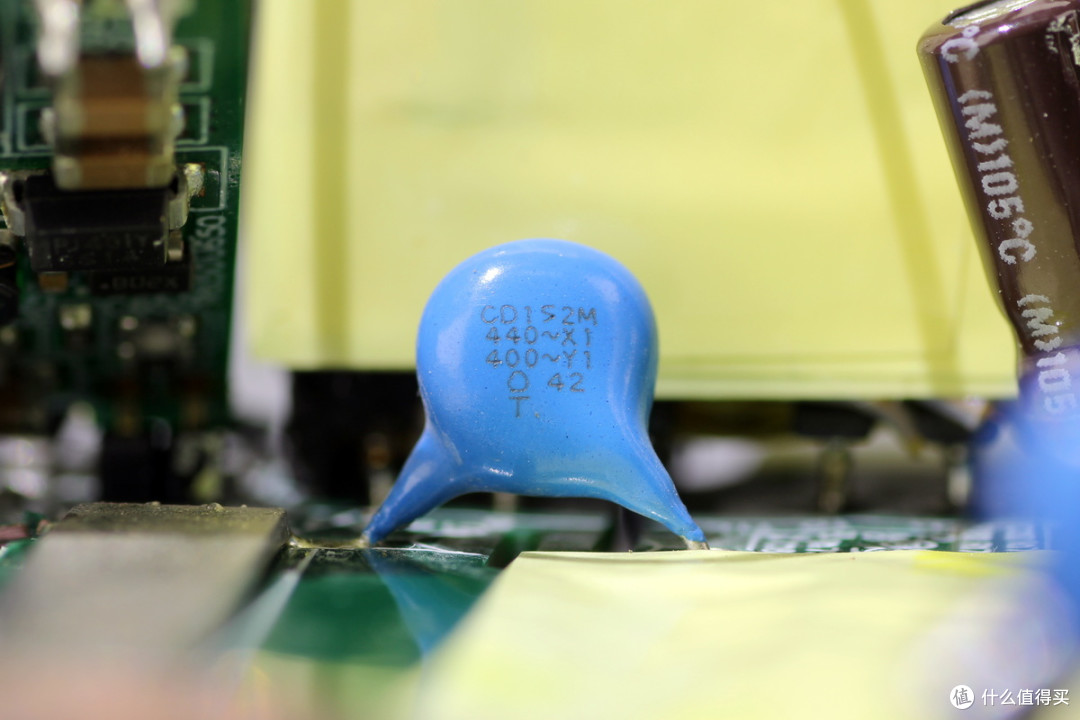

蓝色Y电容料号CD152M。
整流管来自强茂，型号SBM2045VCT，为超低压降肖特基二极管，规格为45V20A，采用TO-220AB封装。
滤波电容来自钰邦，规格为1000μF16V。
在整流管和滤波电容后面焊接两片小板。

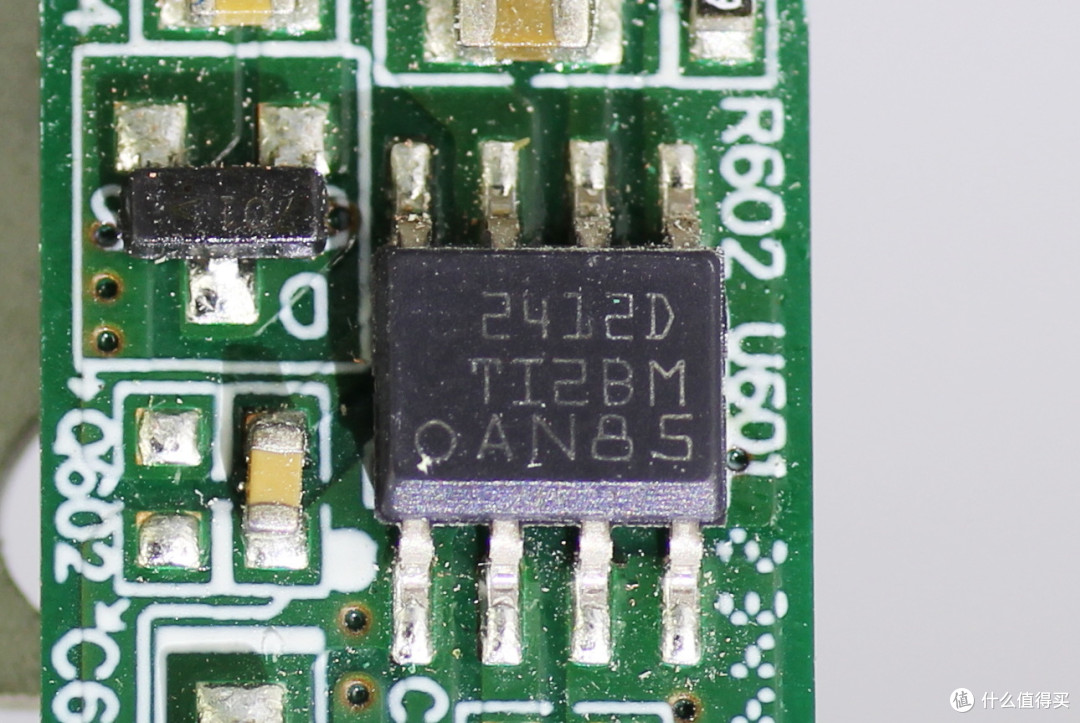

理想二极管控制器来自德州仪器，型号TPS2412，用于控制ORing二极管，支持3-16.5V工作电压范围，内部集成电荷泵，采用SOIC8封装。
小板背面特写。
另一块小板设有德州仪器LMR14006降压芯片。
小板背面设有滤波电容。

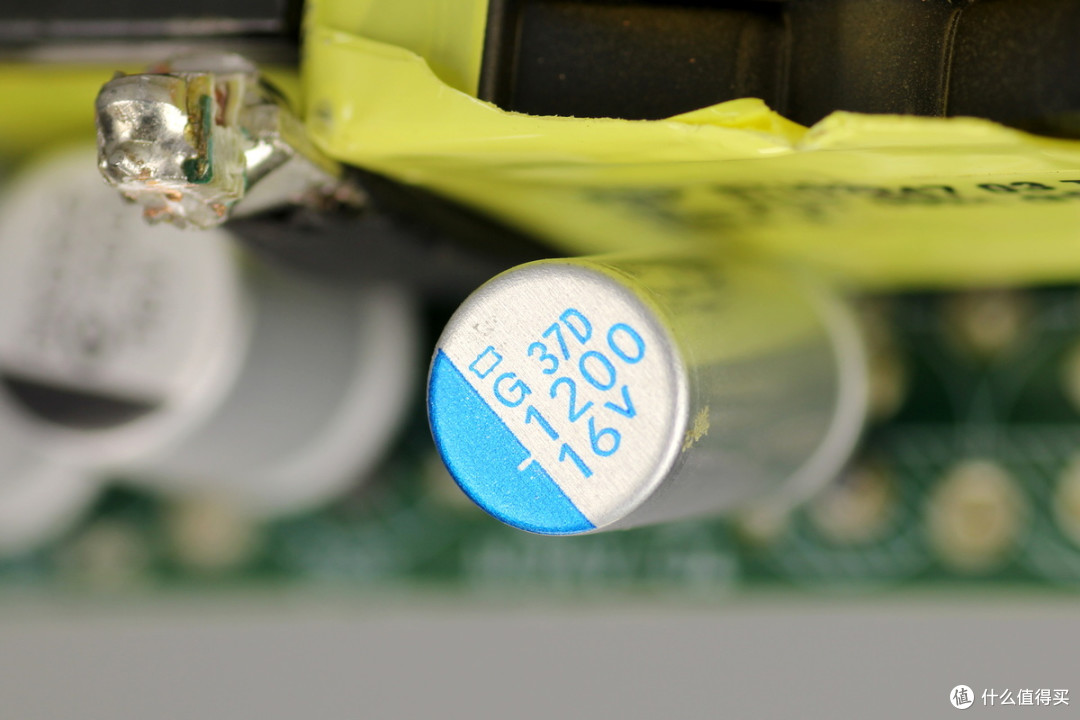

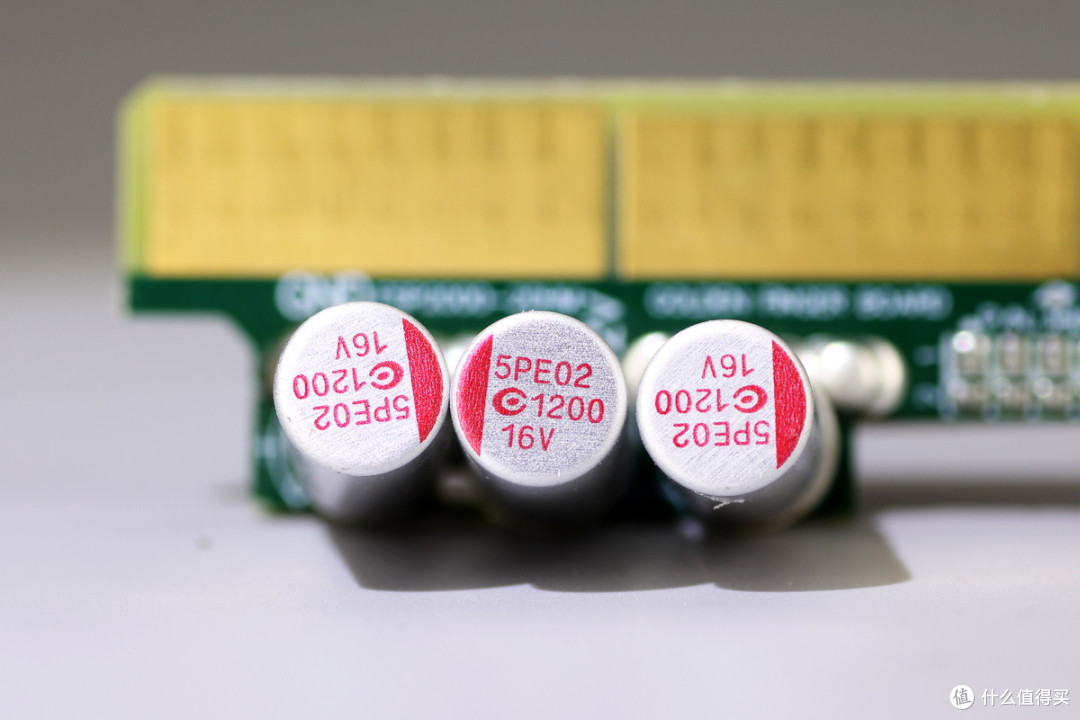

滤波电容来自贵弥功，规格为1200μF16V。
控制小板外侧设有PFC控制器，移相全桥控制器和运放。
小板另一面设有反馈光耦，降压芯片，运放和滤波电容。

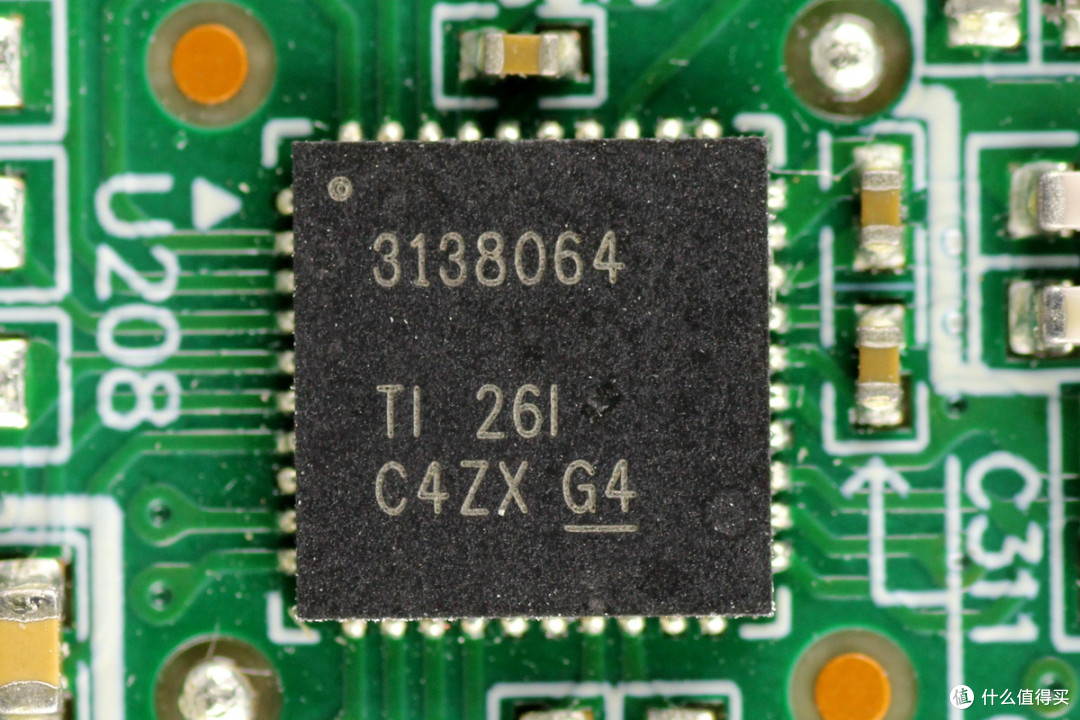

PFC控制器来自德州仪器，型号UCD3138064，为数字电源控制器，芯片内部集成64kB闪存存储器，具备SPI和I2C接口，支持移相全桥，单路和交错PFC，无桥PFC，硬开关全桥和半桥，半桥LLC和全桥LLC应用，采用VQFN40封装。

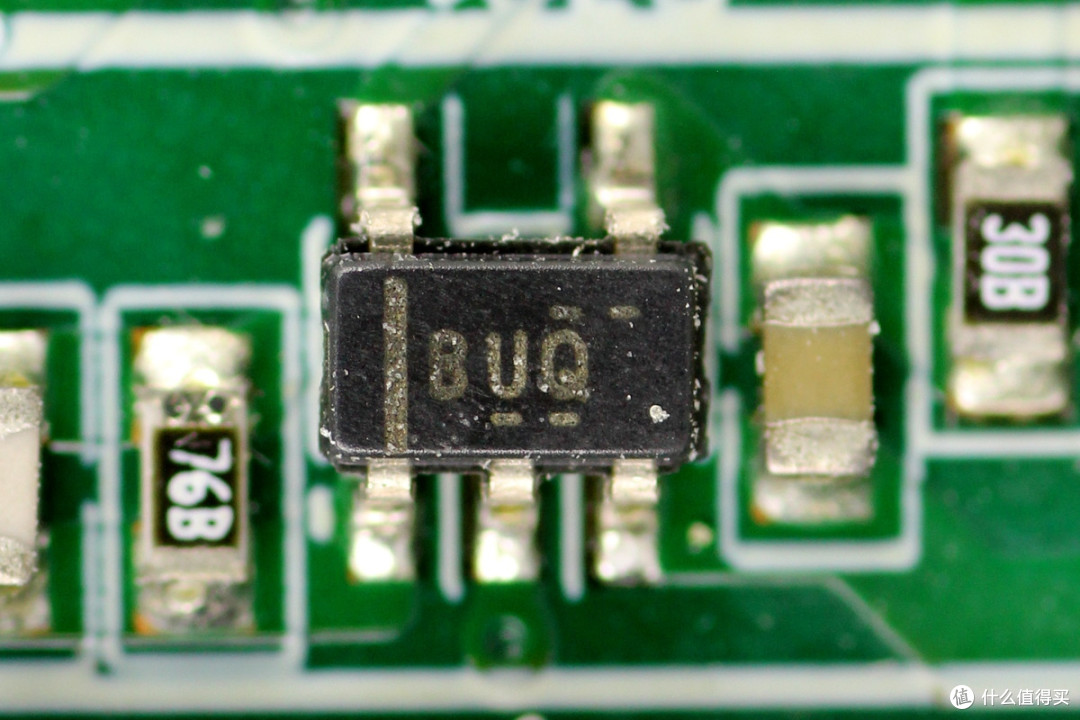

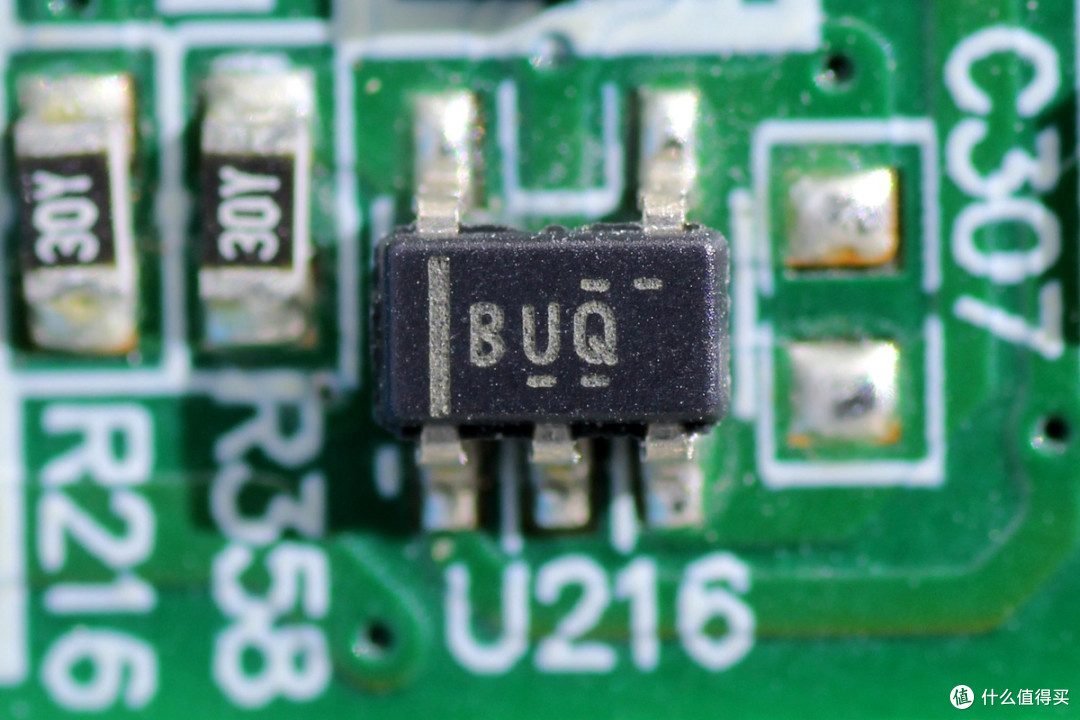

运放来自德州仪器，丝印BUQ，型号OPA376，是一颗精密低静态电流运放，支持轨对轨输入输出，采用SOT-23封装。
另一颗运放型号相同。

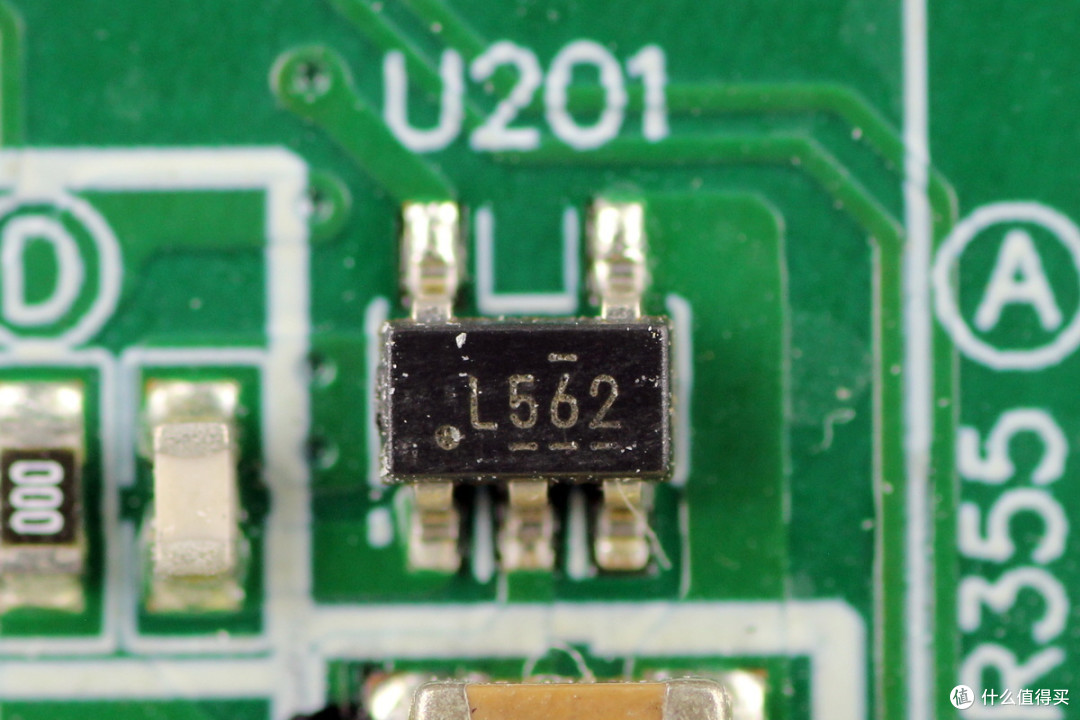

同步降压芯片来自德州仪器，丝印L562，型号TPS560200，支持17V输入电压，输出电流500mA，芯片内部集成开关管，采用SOT-23封装。
33μH降压电感特写。

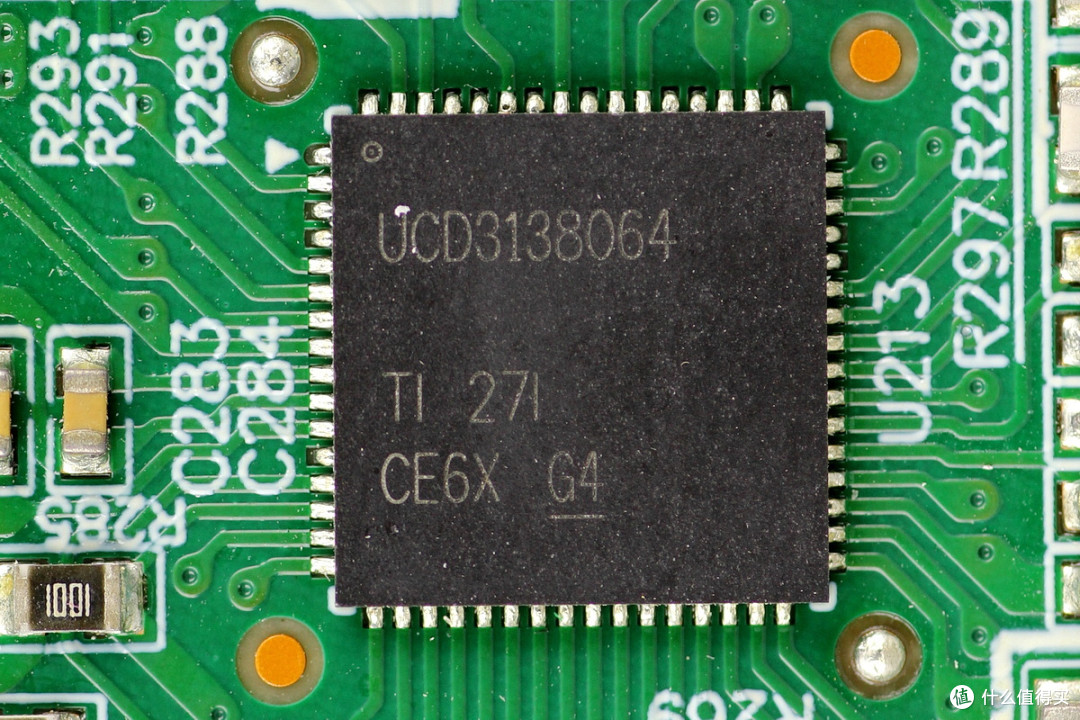

移相全桥控制器来自德州仪器，型号UCD3138064，与PFC控制器型号相同，采用VQFN64封装。
运放来自意法半导体，型号LM324，为低功耗，低偏置电流4运放，支持3-30V供电电压，采用SO-14封装。
同步降压芯片采用德州仪器TPS560200。
33μH降压电感特写。
丝印FC333的芯片特写。
可调电阻打胶固定。

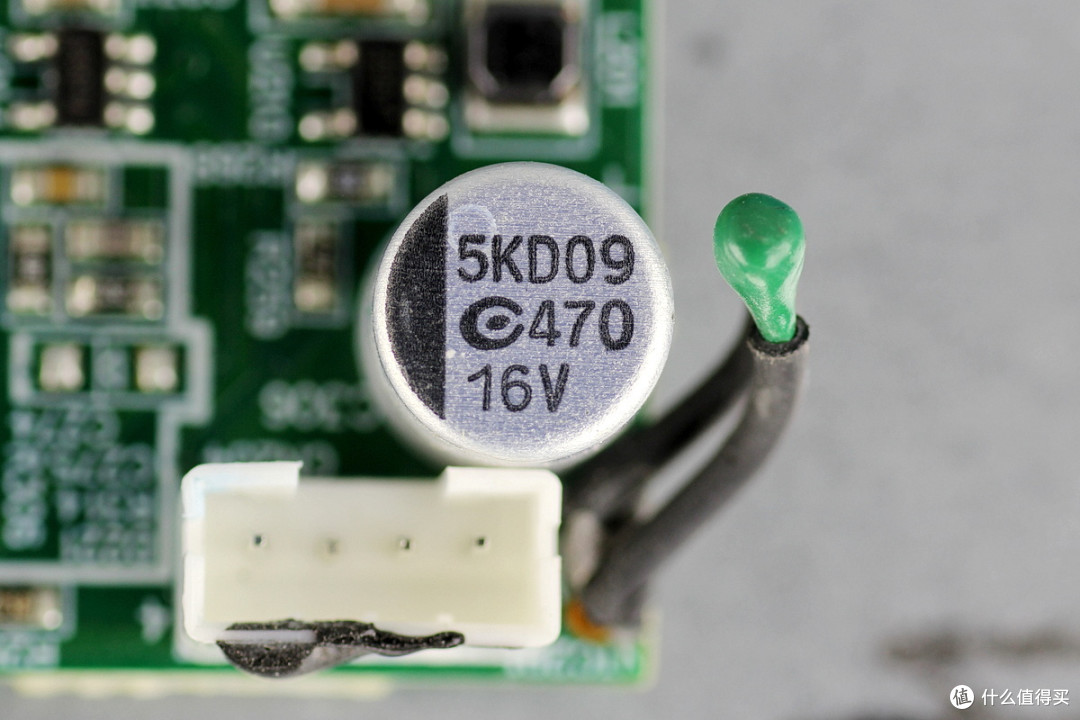

滤波电容来自钰邦，规格为470μF16V。
热敏电阻引脚外套热缩管绝缘。
光宝LTV1008光耦用于隔离通信。

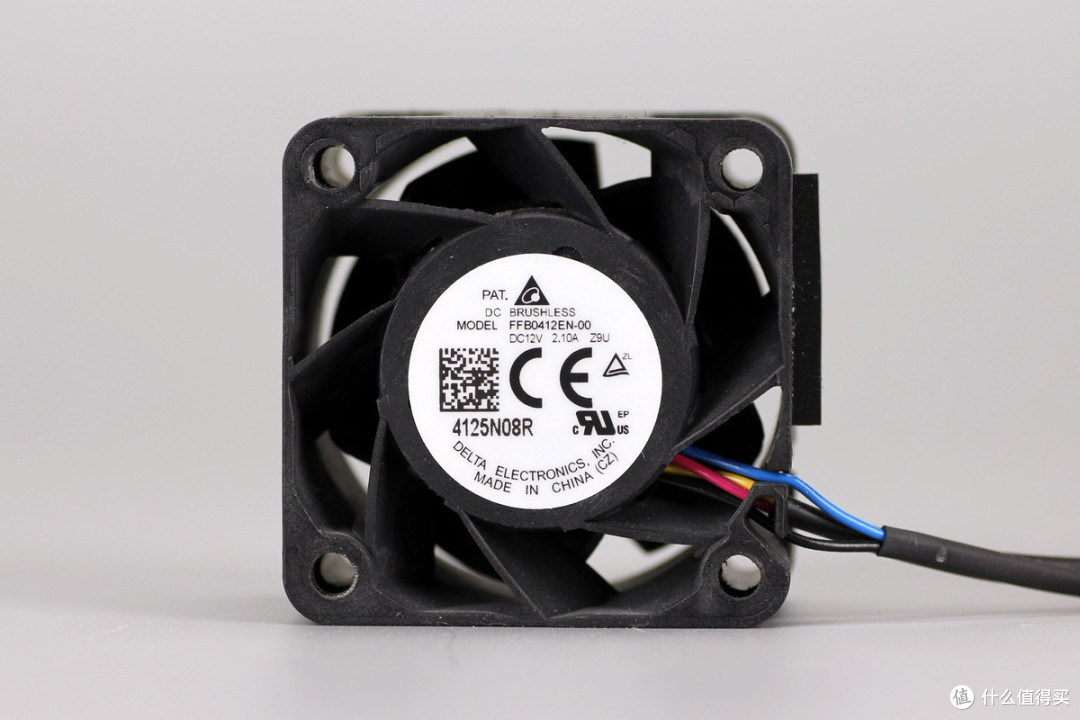

散热风扇来自台达，型号FFB0412EN-00，规格为12V 2.1A，中国制造，并设有静叶片。
全部拆解一览，来张全家福。
服务器电源网拆解总结
最后附上全汉2000W碳化硅服务器电源的核心器件清单，方便大家查阅。
全汉这款服务器电源型号为FSP2000-20FM，支持100-127V和200-240V交流输入，还支持240V直流输入。电源主路输出电压为12V，输出电流163.6A，待机电源输出电压12V，输出电流3A，具备白金牌转换效率，额定输出功率为2000W。电源内部设有散热风扇，从尾部连接器处吸入空气，从交流输入端吹出散热。
服务器电源网通过拆解了解到，全汉这款电源采用PFC+移相全桥+同步整流架构，采用两颗德州仪器UCD3138064分别用于PFC和移相全桥控制，PFC开关管和移相全桥开关管采用安森美UJ3C065080T3S碳化硅开关管，PFC整流管采用英飞凌IDH10G65C6碳化硅二极管，同步整流管使用东芝TPH1R306PL。
使用英飞凌1EDN8511B驱动器用于PFC开关管和同步整流管驱动，使用德州仪器UCC21540隔离驱动器用于移相全桥开关管驱动，待机电源芯片采用英飞凌ICE3AR0680JZ。使用贵弥功高压电容滤波，输出使用钰邦和贵弥功固态电容滤波，内部做工用料扎实可靠。
