抢滩PD热潮，联想 LS-45WTCPD USB-C电源适配器实测及拆解

USB PD的兴起，让PD电源适配器市场日渐欣欣向荣。IT大佬联想集团也推出了一款USB-C PD电源适配器，功率45W，话不多说，下面对该款电源进行实测及拆解。

一、开箱

外包装十分简洁，与联想电源周边系列风格一致。

背面是相关参数。
型号：LS-45WTCPD
输入：100-240V 50/60Hz 1.5A
输出：5V/3A、9V/3A、12V/3A、15V/3A、20V/2.25A
由帝闻企业股份有限公司生产。

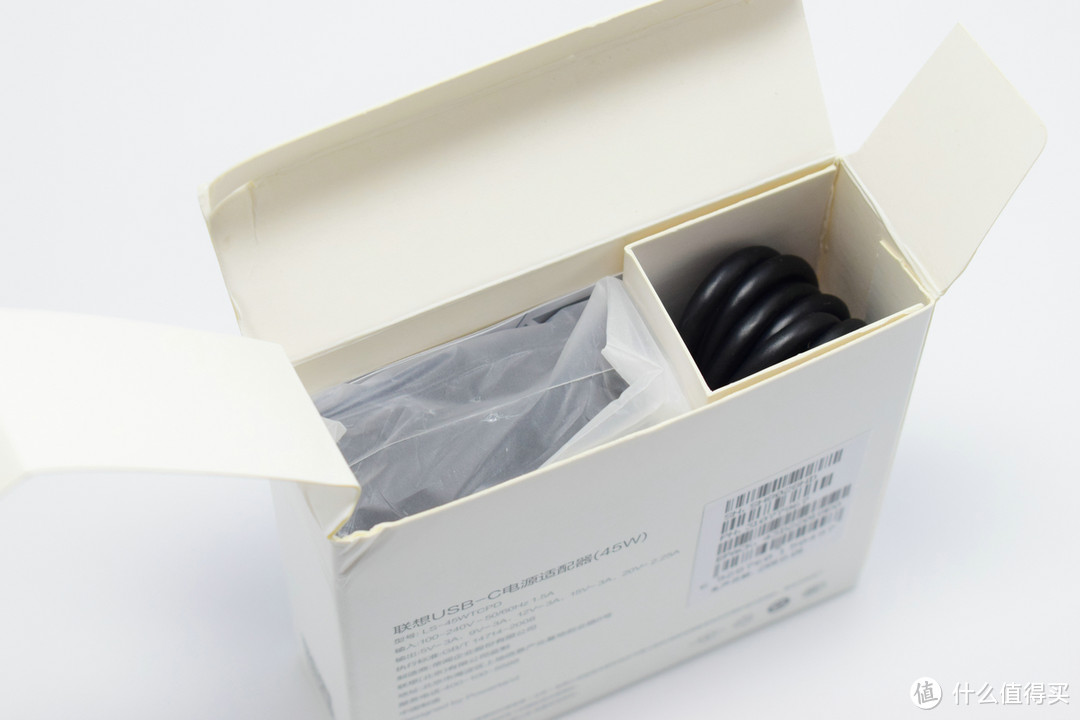

内部用卡纸分隔出两个部分，分别放置电源适配器和C-C线缆。

盒内所有配件。

联想PD电源适配器外形方正，与小米的不带线款45WPD电源适配器极其相似。外观颜色全黑，表面有仿肤质涂层，手感细腻。

电源适配器顶面有联想白色丝印Logo以及一个Type-C输出母座。

AC插头是方便收纳携带的折叠插头，铭牌内容与外包装盒一致。

高度约为57mm。

长度约为59mm。

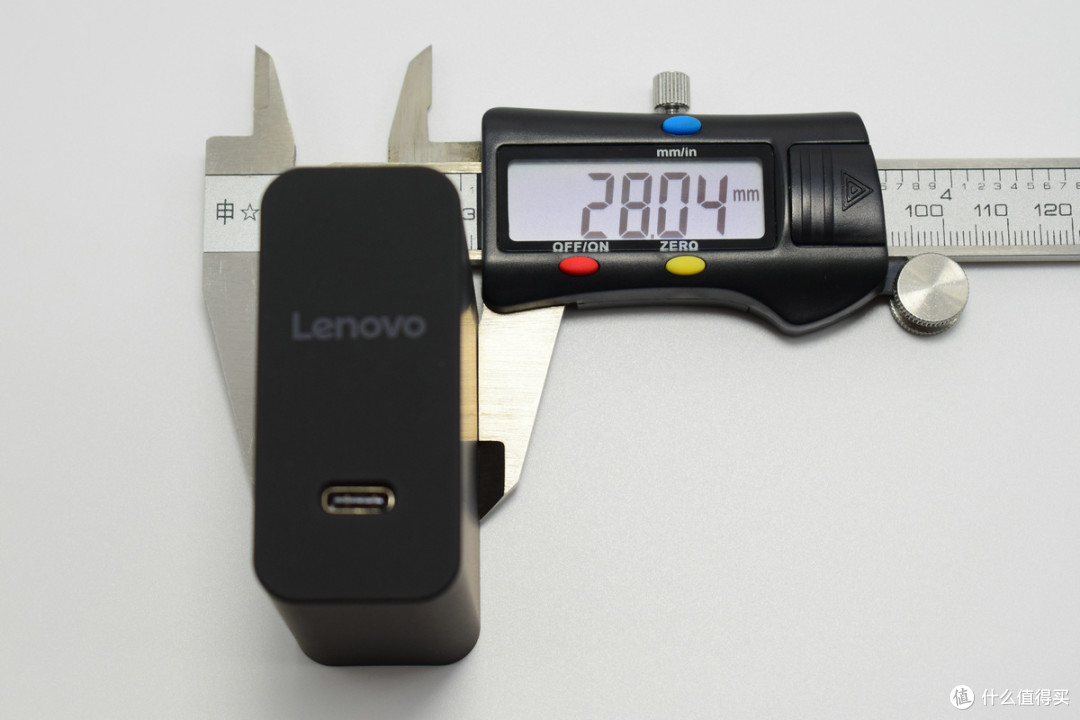

宽度约为28mm。整体尺寸十分接近小米45W（不带线款）PD电源，但是两者并非同一模具，且联想 LS-45WTCPD 的外壳要略小一点点。

重量106g。

附件是一根长度1.5m的C-C线缆，外观和整体做工都不错。

Type-C插头也是全针设计。

二、实测

使用 POWER-Z KT001 测试PD报文，显示结果与电源适配器标示一致。

联想 LS-45WTCPD 电源适配器除PD外，还支持QC2.0、QC3.0快充协议。但是当仪器进行快充协议嗅探，申请QC2.0 20V档电压时，电源适配器会断开输出，因此无法显示嗅探协议列表。

PD 5V 档，负载可拉高约至3.5A。

PD 9V 档，负载可拉高约至3.5A。

PD 12V 档，负载可拉高约至3.5A。

PD 15V 档，负载可拉高约至3.2A。

PD 20V 档，负载可拉高约至2.3A。

对小米 Air 笔记本供电，可输出 19.9V/1.94A/38.9W。

对紫米10移动电源供电，可输出 14.9V/2.64A/39.3W。

对联想PD移动电源供电，可输出 8.87V/1.64A/14.6W。

对坚果Pro2手机供电，可输出 8.94V/1.72A/15.3W。

三、拆解

拆解由AC插头面入手，撬开封盖。

PCB通过外壳内部两道滑槽进行定位固定。

元件面顶视图一览，可见两片贴有黄色绝缘胶带的散热片，整个PCB呈“L”形，缺口处用于放置AC折叠插头组件。

AC输入端保护及EMI电路包括保险、X电容、共模电感。

全桥整流后的一次侧滤波电源为一枚82微法/400V 电容，来自SUSCON（台湾冠坤）。从此角度看，属于保护电路的NTC空缺未安装。

保险旁是蓝色的Y电容，脚上套有磁环。

二次侧低压输出滤波为两枚固态电容，Type-C输出母座安装在一块独立PCB小板上。

拆除散热片后，开关变压器有DVE（帝闻）Logo，两枚固态滤波电容规格为680微法/25V。

一次侧开关管为 TK10A60W，N-MOSFET，来自东芝。

TK10A60W 简略规格书。

另一片散热片上的共阴肖特基对管，标记比较浅和模糊，印字为 LT 7B37 G40H100CTW，应该来自光宝。这枚肖特基对管用于二次侧DC整流，该电源并没有采用目前已经广泛使用的SR方案。

由于没有使用SR技术，PCB背面元器件较少，主要是位于左上的 LD5760E，来自通嘉科技的PWM控制器，与前述的东芝TK10A60W组成一次侧电路。左下方的白色器件为CT1019光耦，用于电压反馈。

通嘉科技 LD5760E 主要特性。

Type-C输出为独立的一块PCB小板，小板尾部有塑胶封套，用于绝缘和定位。

分离塑胶封套后，可见PCB小板上有IC和MOSFET各一。

14脚IC为 WT6632F ，来自伟诠的 USB PD 控制器，同时支持QC2.0和QC3.0协议。粉色框内是丝印为 B3115 的贴片MOSFET，用于Vbus开关。

伟诠 WT6632F 主要特性。

小板背面只有一些阻容等器件，拆解介绍到此。

四、总结
