手搓铝型材高箱飘窗床，卧室空间利用最大化，自制门板教程~

前几篇我做了铝型材橱柜、吊柜、办公桌和收纳柜，慢慢学会了组装、切板和封边，今天这篇发完之后门板和柜子也能自己打了，不用再辛苦去等定制，所有工序都能自己独立完成了。

我这间主卧面积比较小，长4米宽3米，有个宽85的飘窗贯穿全屋，考虑过很多方案都没法把飘窗空间利用起来，直接在房中间摆一张床的话会浪费不少空间。后来想到可以在飘窗旁边做个1米宽的小床架，铺上180cm床垫不就是1米8大床了吗？卧室里剩下的空间还可以摆电脑桌、打柜子。这段时间很忙，其实已经完成好几个月了，今天抽空来分享一下吧。

一、准备工作

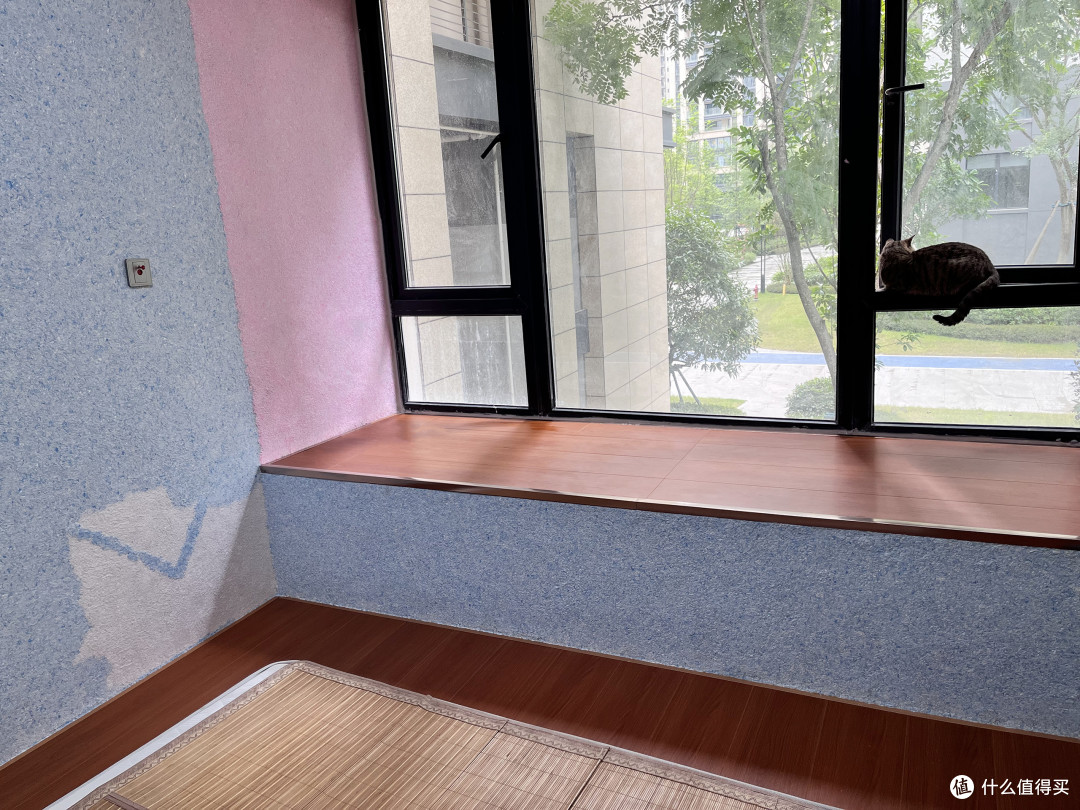

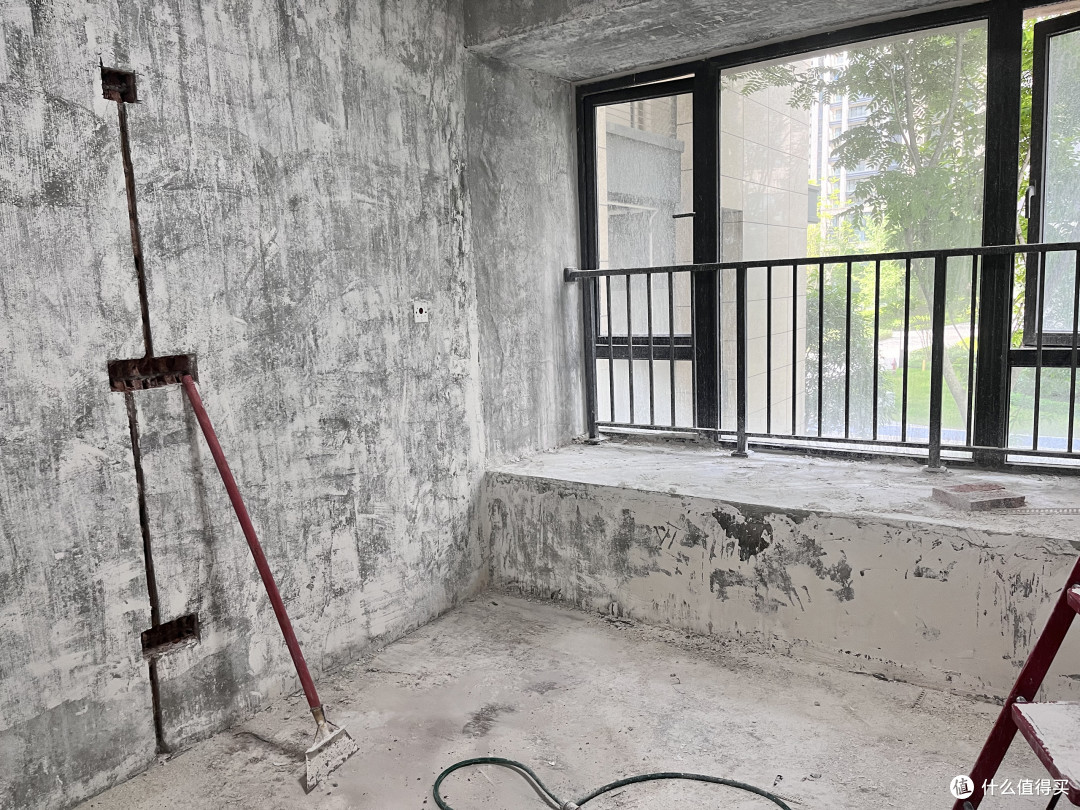

如图，开发商的毛坯房是刮了白墙的，先是费了很大劲把墙皮铲完，然后把铁栏杆拆掉了，以后万一需要再装一个好看点的就行了。接着在墙上切好插座孔，穿好线，插座预留的比较多，全屋加起来有20多个，全都是自己一个人干的，花了不少时间。（我这个飘窗是混凝土浇筑的，强度没有任何问题）

之后再接好线装好插座、把墙面刷了一下，全屋铺好了瓷砖，并且在卧室瓷砖上铺了一层木地板，飘窗因为太长了去定制石材很贵，就用剩下的木地板给铺了一层，喜欢卧室里踩着木地板的感觉。

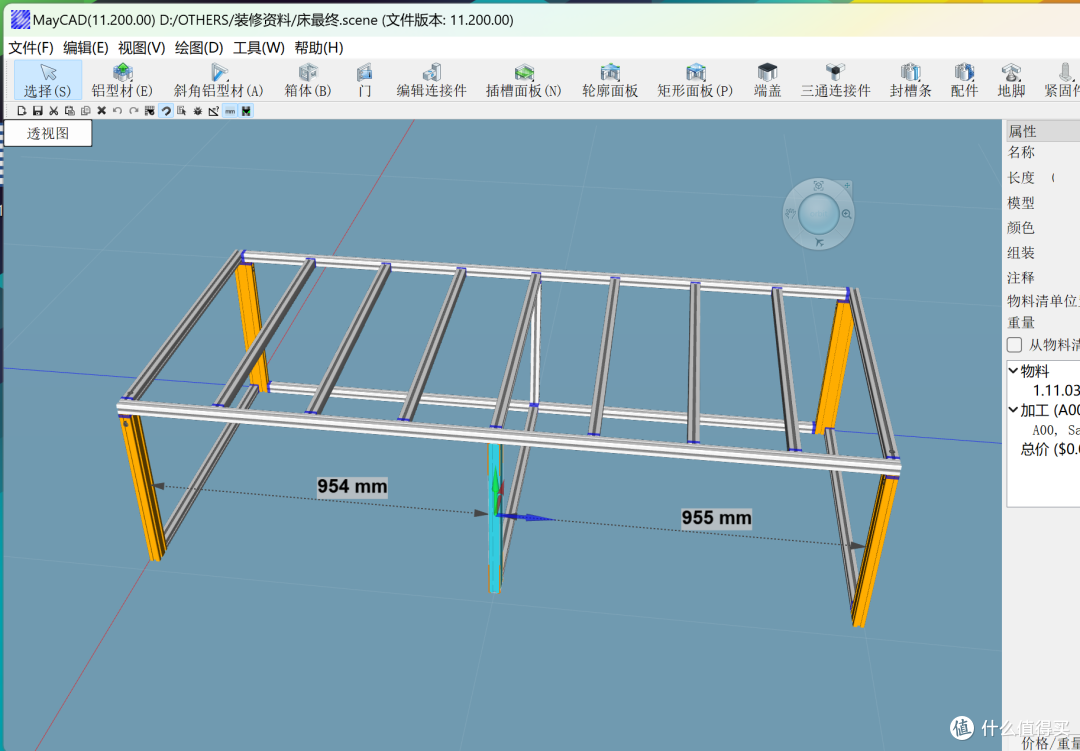

准备完毕之后用MayCAD软件建模，决定床的结构。床脚是五根3060铝型材，就是图上橙色的。排骨架不太承重，用了6条1.5厚的3030铝型材，剩下的几条则是用的2.2厚的3030型材。飘窗宽度有85cm的缘故，床架就只需要做1米宽、2米长、高度55cm和飘窗持平，前面没有拉横杆的原因是床下可以放东西，方便进出。结构很简单，没做圆角之类的装饰，所以用料较少，成本360元(当时2.2厚3030铝型材22一米、2.0厚3060铝型材34一米)：

二、组装床架

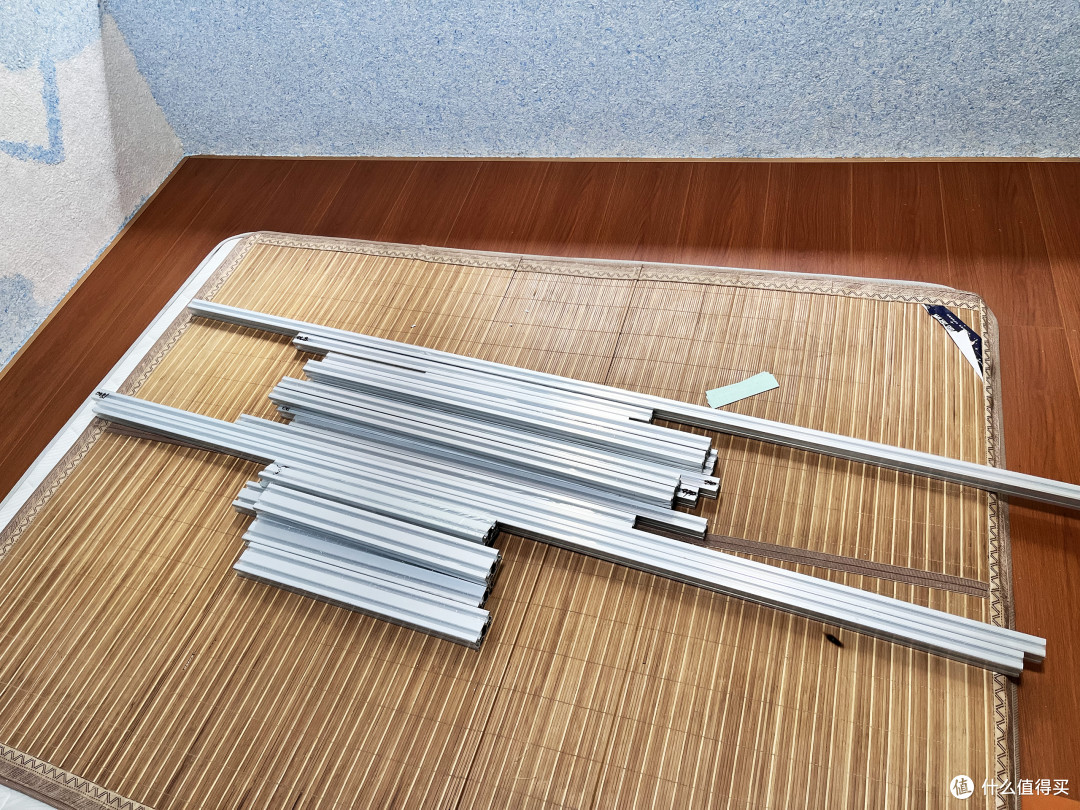

收到货之后开始组装，一张床就这么几根，配件和上次桌子用的一样的，主结构用3060铝角码、其他地方用3030铝角码连接，M6不锈钢螺丝，这里就不重复介绍了，需要了解配件可以看我上一篇DIY铝型材书桌里的内容。

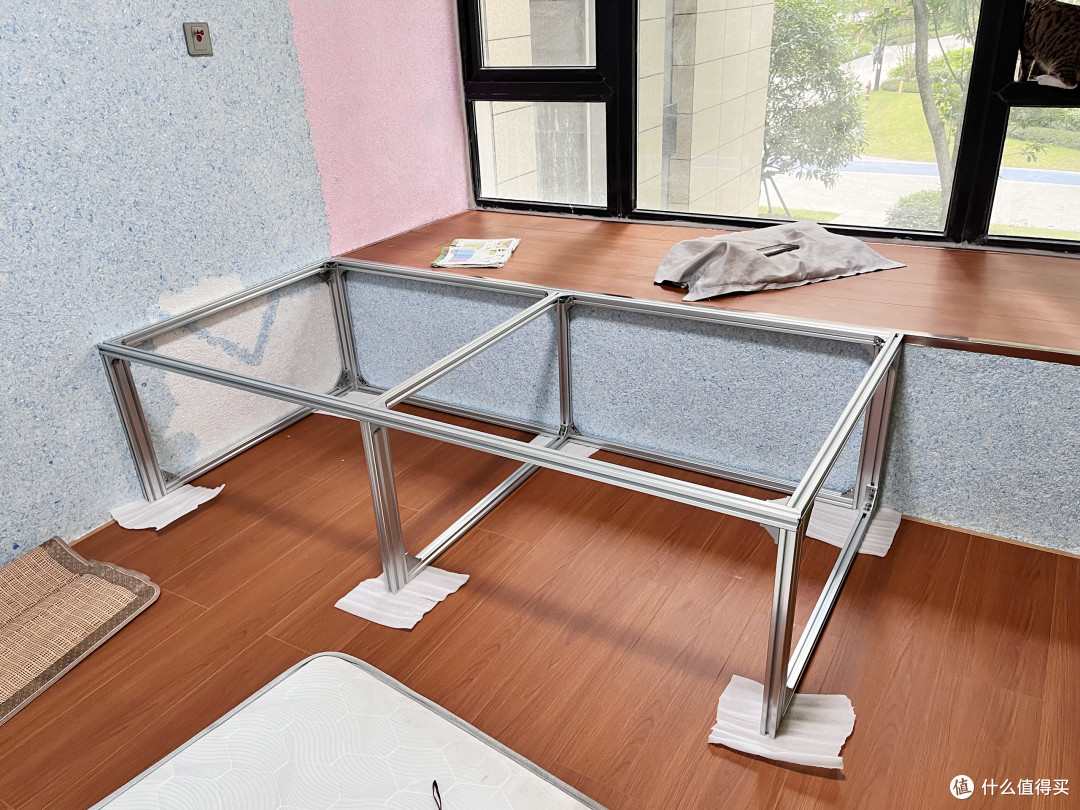

框架组装很简单，半个小时不到就搞定了，干活的时候地上铺了个废垫子，避免损伤到地板。3030+3060很稳固了，一点也不晃：

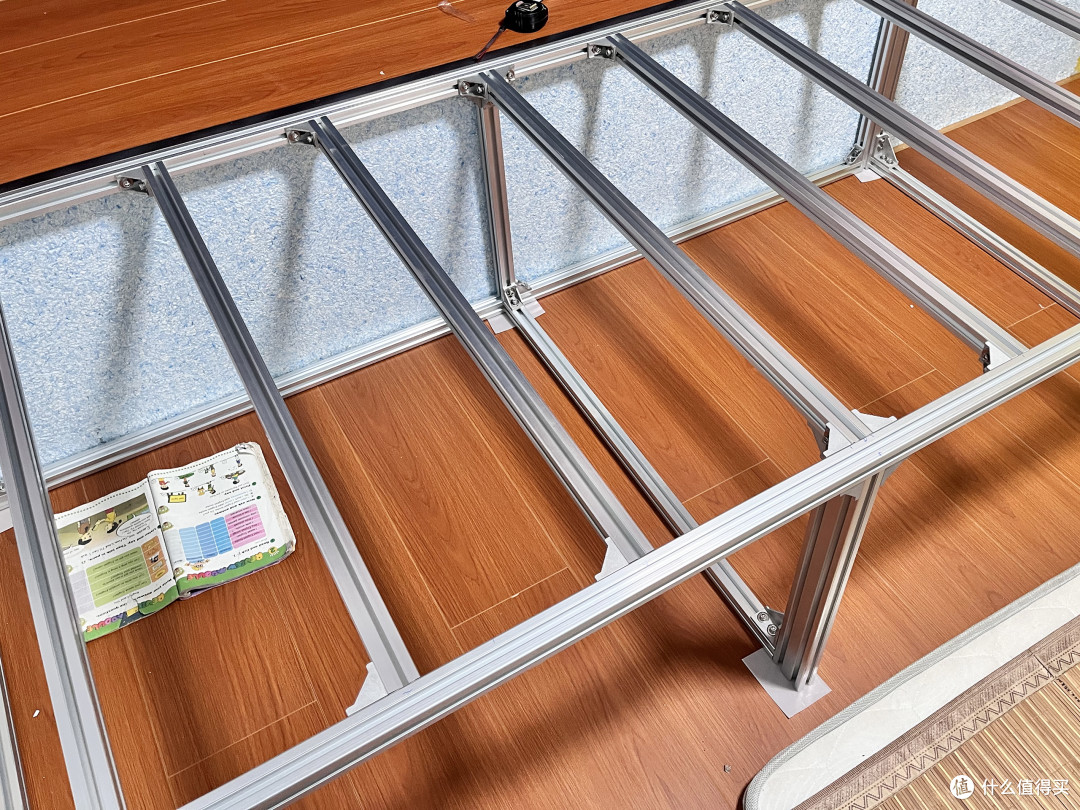

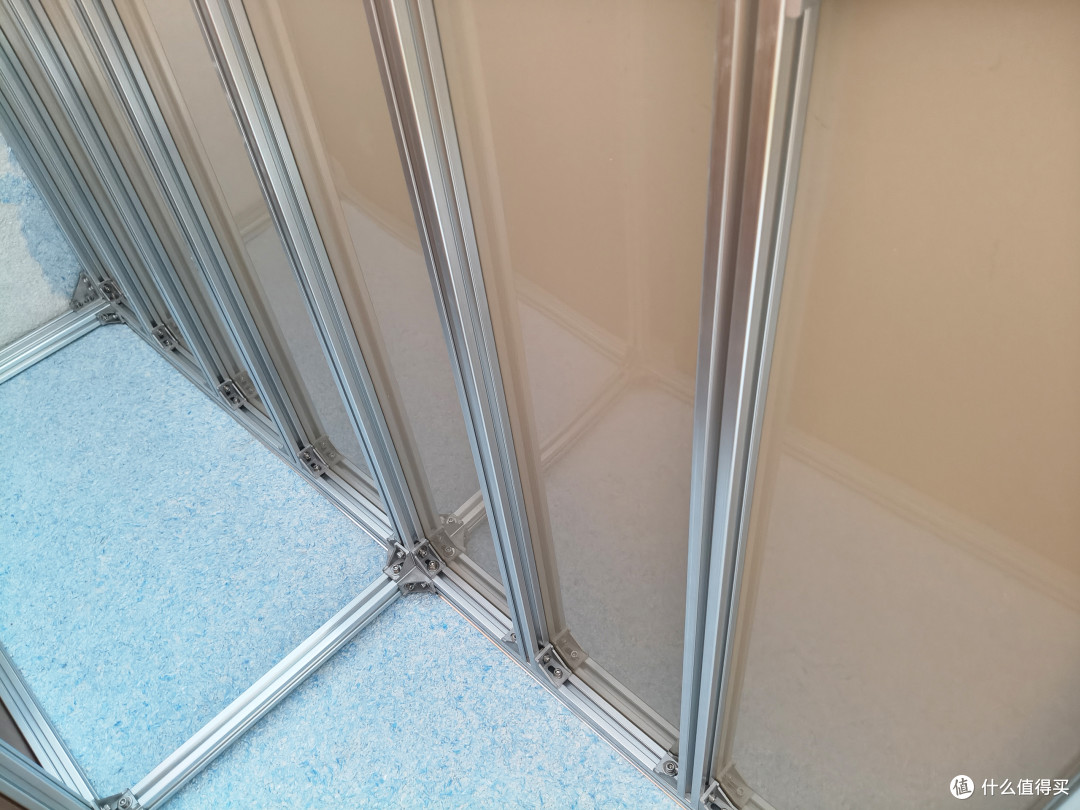

把骨架装好后床架就完工了，拍照时每一根骨架只装了一个角码，后面还是都补齐了。

排骨架之间的空隙太宽了，有二三十厘米，再填上8根要100多元，而且要等上几天时间，所以就切了一片之前做挡板剩下的PP板铺在上面搞定，之后再用电钻打了一些孔透气：

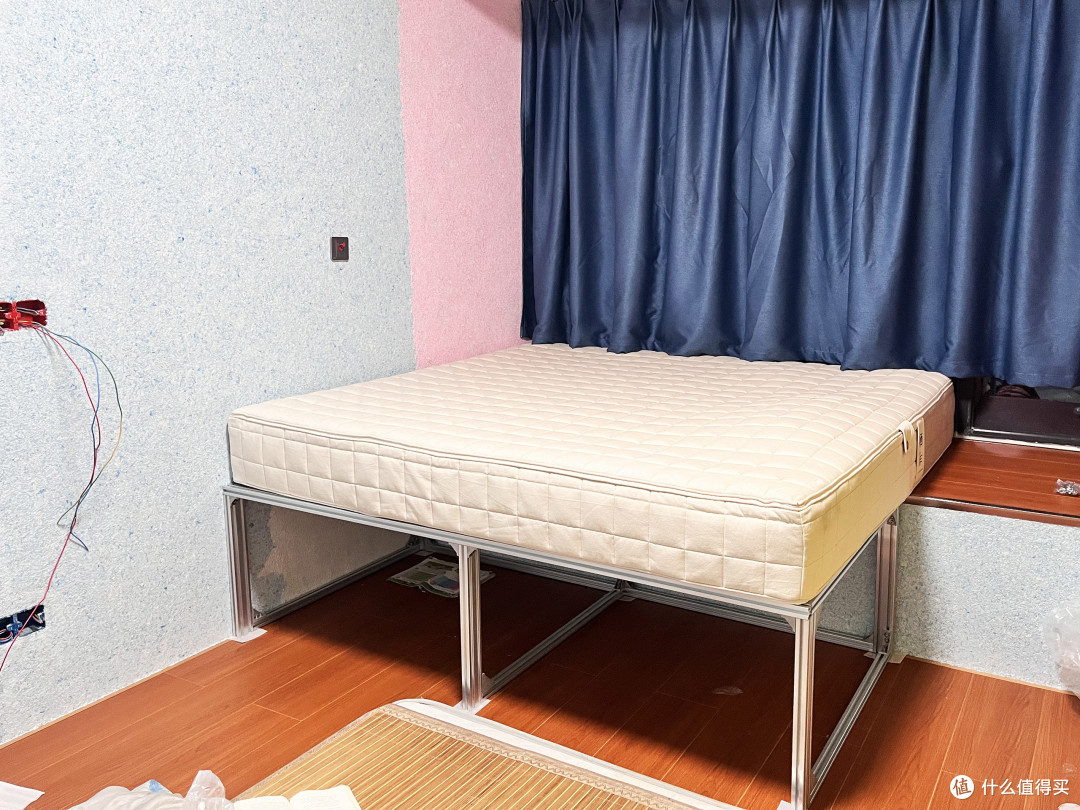

床垫到了之后放上去试了下刚刚好，床垫是栖作旷野2代，26cm厚，1.8X2米的，床垫也很厚实，在床上跳架子都不会摇晃。

三、制作门板、安装铰链

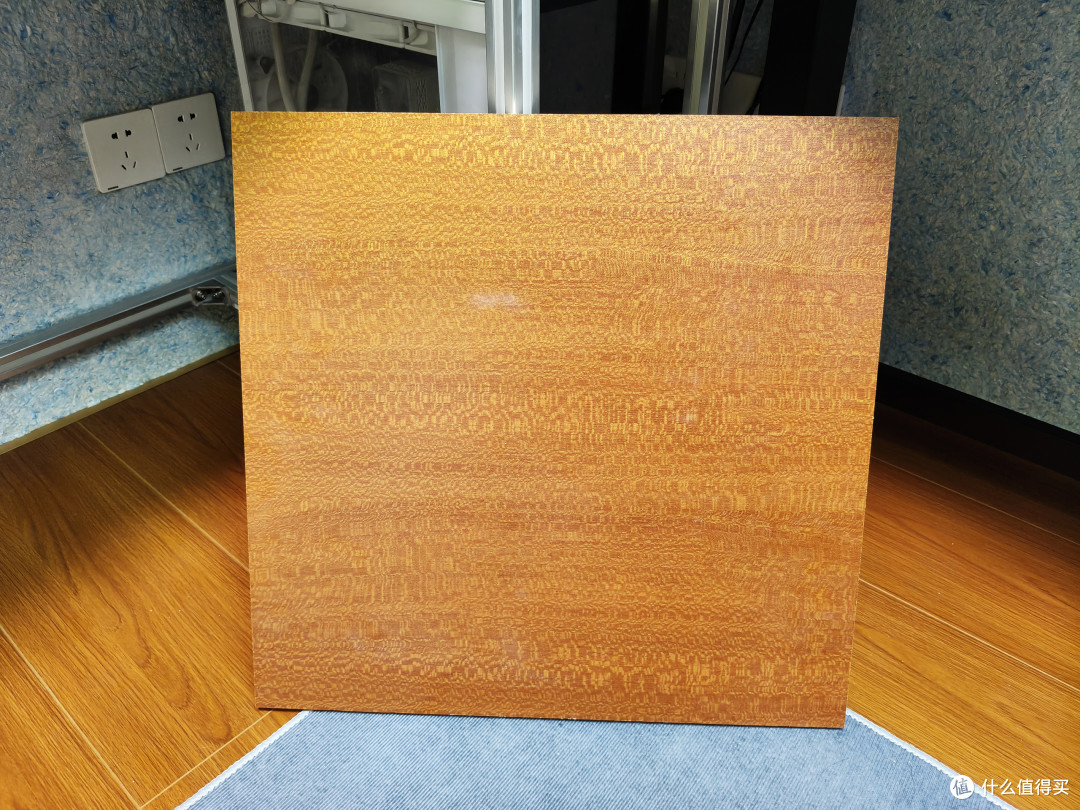

床架需要用4片门板和一片侧板封起来，这里就不准备定昂贵的铝柜门了，毕竟都用上木地板了，也不需要考虑什么甲醛之类的了。和上一篇做桌子一样，量好尺寸自己切好板子并且封好边备用：

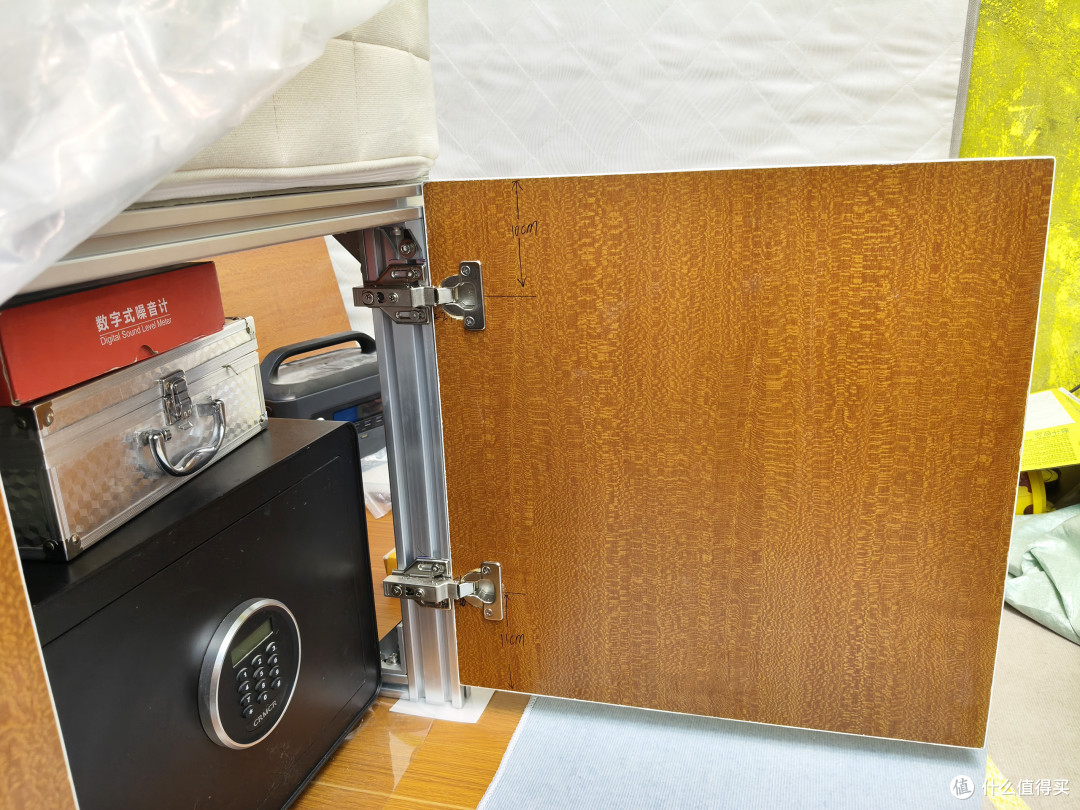

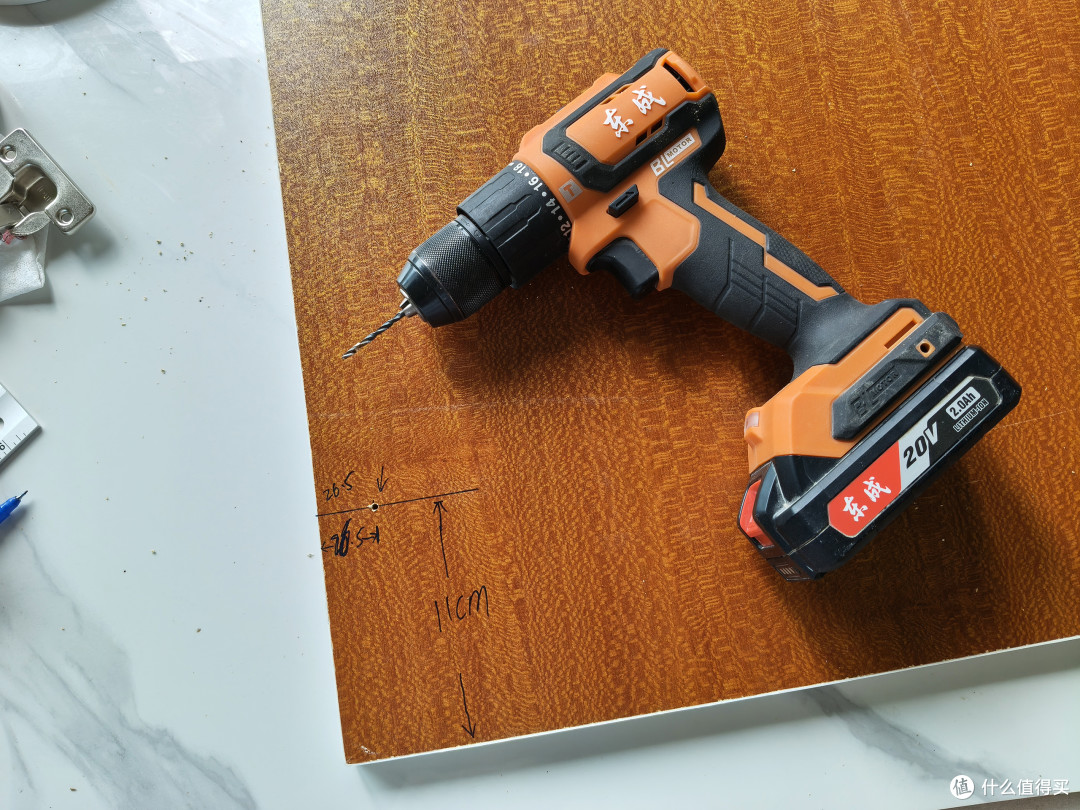

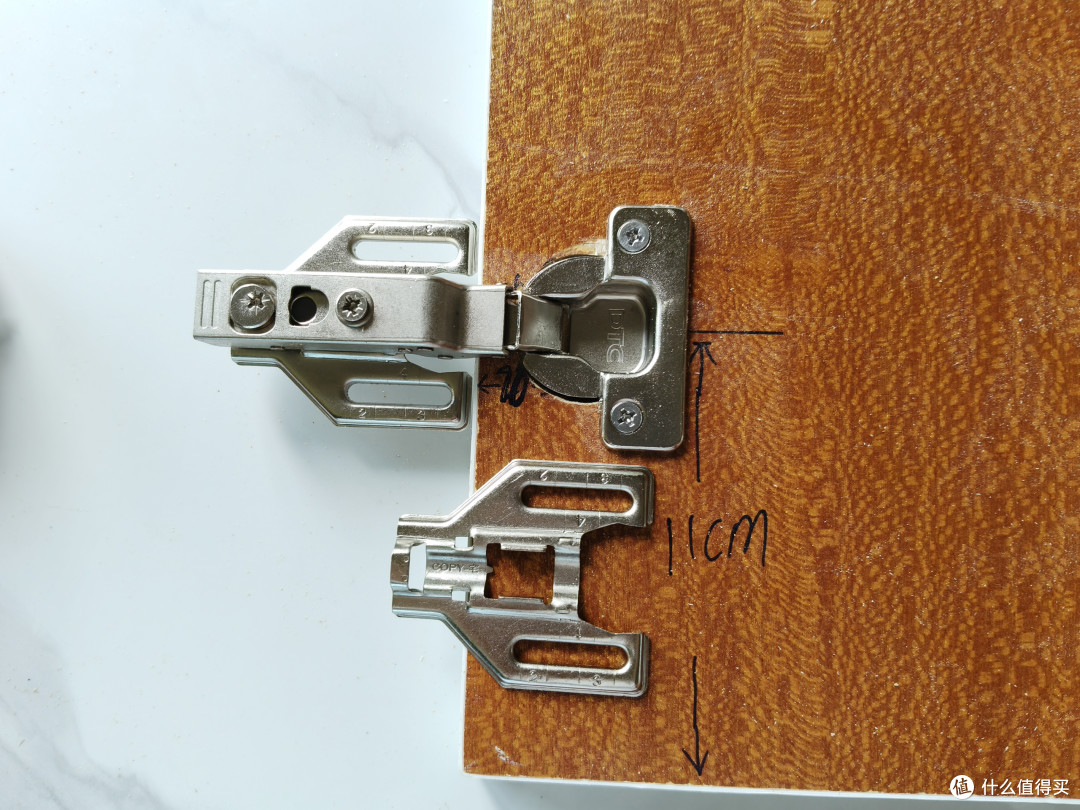

难点就在铰链上，注意以下操作仅适用于3030铝型材。3030型材比较宽，市面上普通铰链都盖不住30型材柱子，必须要买专用的铰链。我给门板开铰链口，先画线打个孔进行定位，先留出上下铰链的距离，避免和角码打架，我用的3060角码比较宽，所以上下留了11cm；特殊铰链需要边距需要留9mm，铰链孔直径是35mm，半径就是17.5,17.5+9=26.5，在26.5的位置打孔就行了：

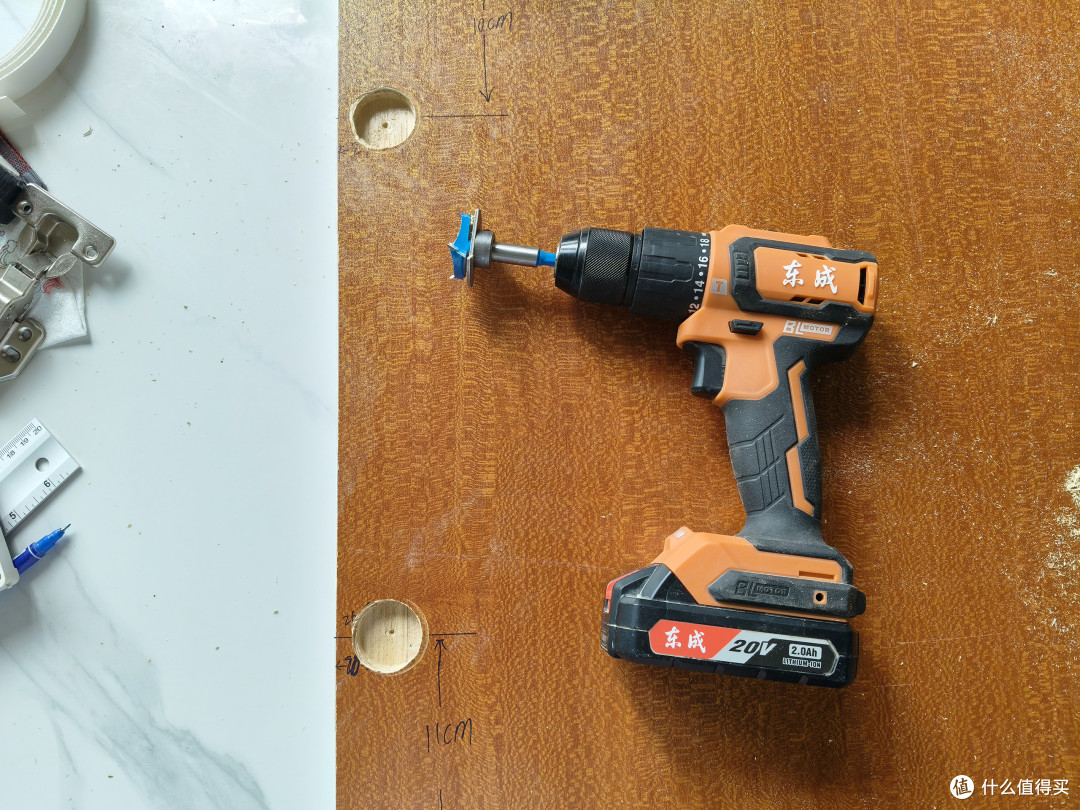

给电钻安装上35mm专用铰链开孔器，开出铰链孔：

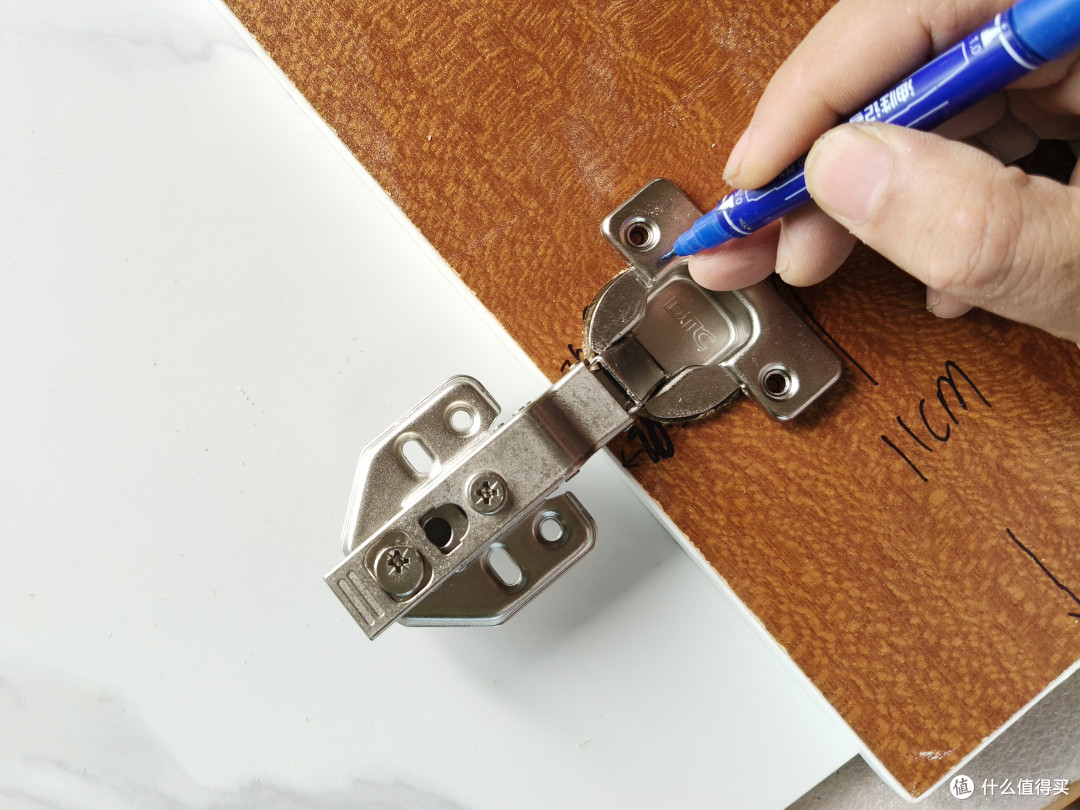

拿铰链试一下，摆正后画出铰链螺丝孔，再用3.5mm钻头打两个小孔用于安装铰链。先打孔再安装螺丝可以避免一些板材开裂：

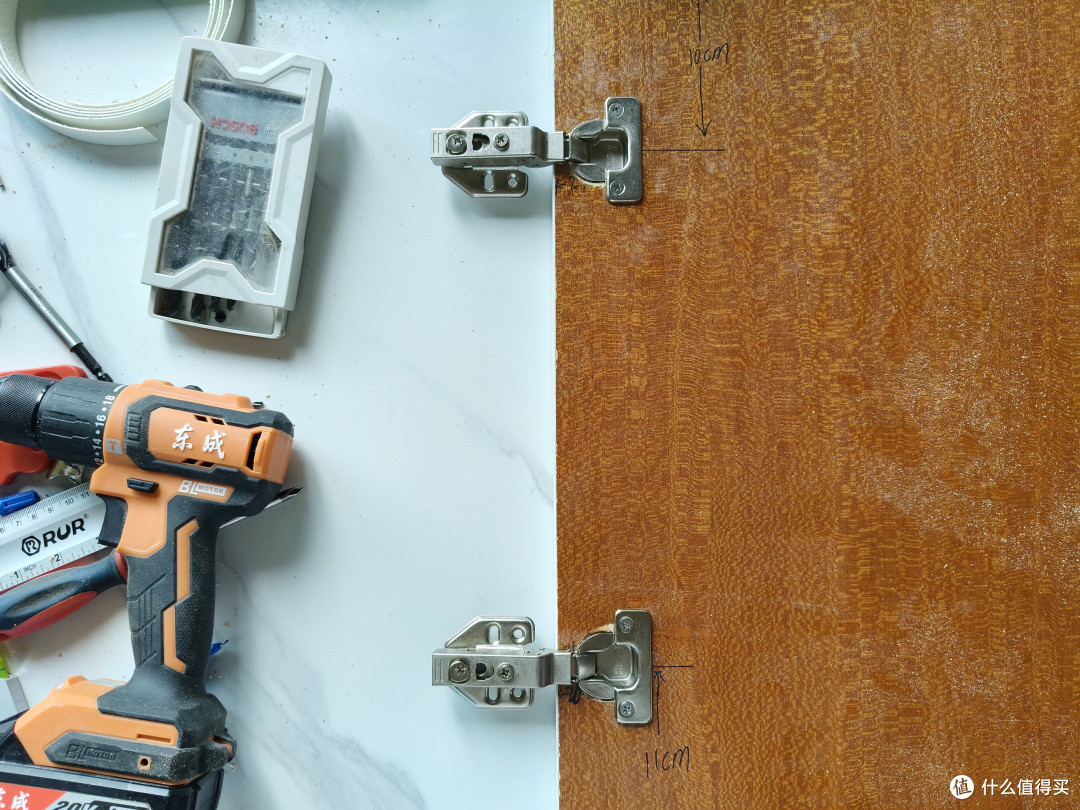

用两颗不锈钢自攻螺丝把铰链固定在门板上，自攻螺丝是4.2mm的：

30和40系列铝型材很不好适配合适的铰链，我之前买了好几种都不合适。后来找到有个叫“COPY-宅”的大佬自己定制了30铝型材专用的东泰铰链底座，把原来铰链的底座拆下来换上自定底座就能直接安装在30铝型材上了：

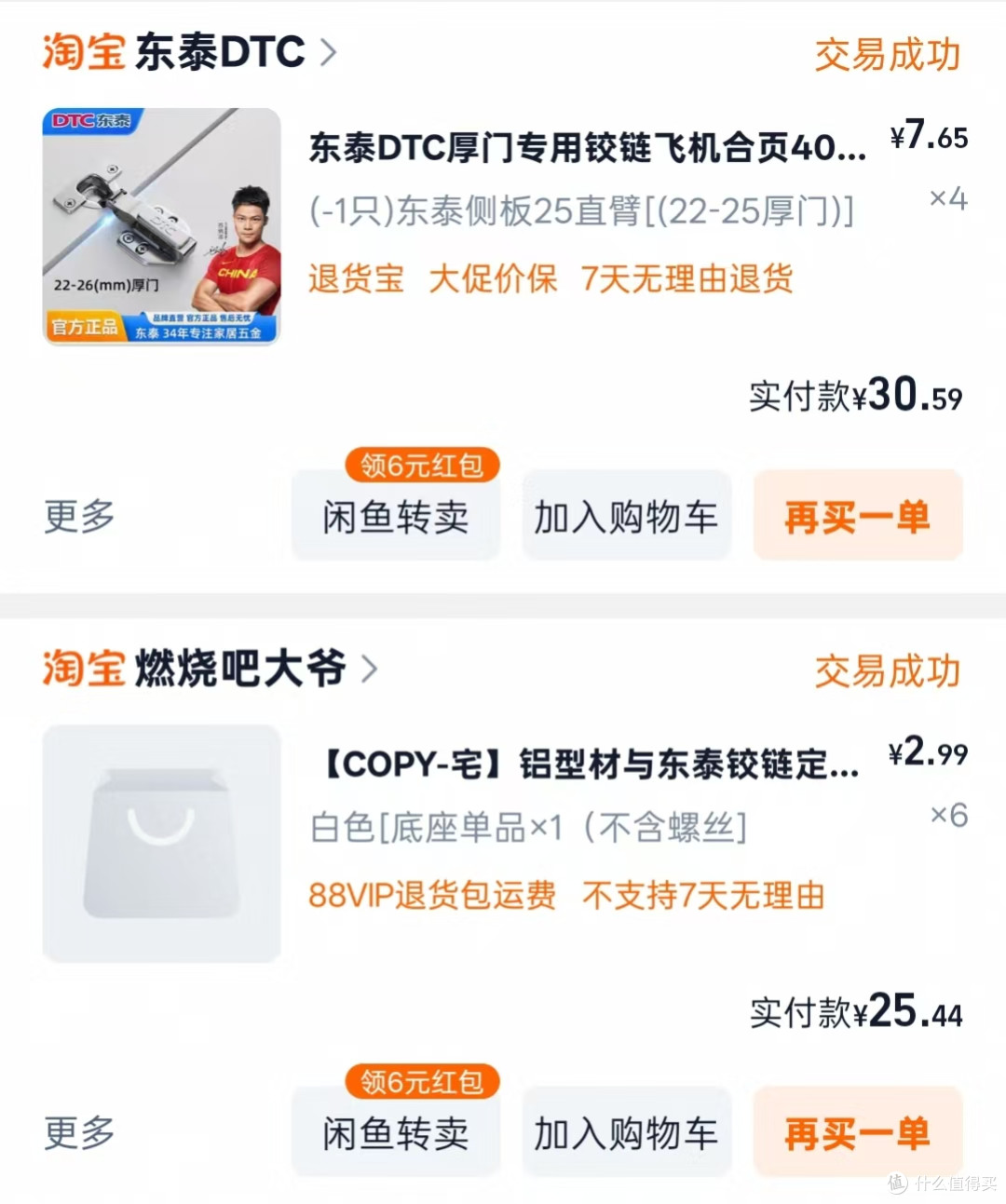

除了底座外，铰链也得买东泰厚门专用的铰链，买错了就用不了，可以在买定制底座时让这位大佬给你发详细资料即可，铰链加底座加起来也就十几块钱一付：

先扶着门板在铝型材上画好底座位置，再把定制底座取下来固定在铝型材上，这里建议使用M5*12的不锈钢平机螺丝，用M6的话放不进底座螺丝孔里，安装在铝型材上的里面的T型或者滑块螺母对应也要3030 M5的：

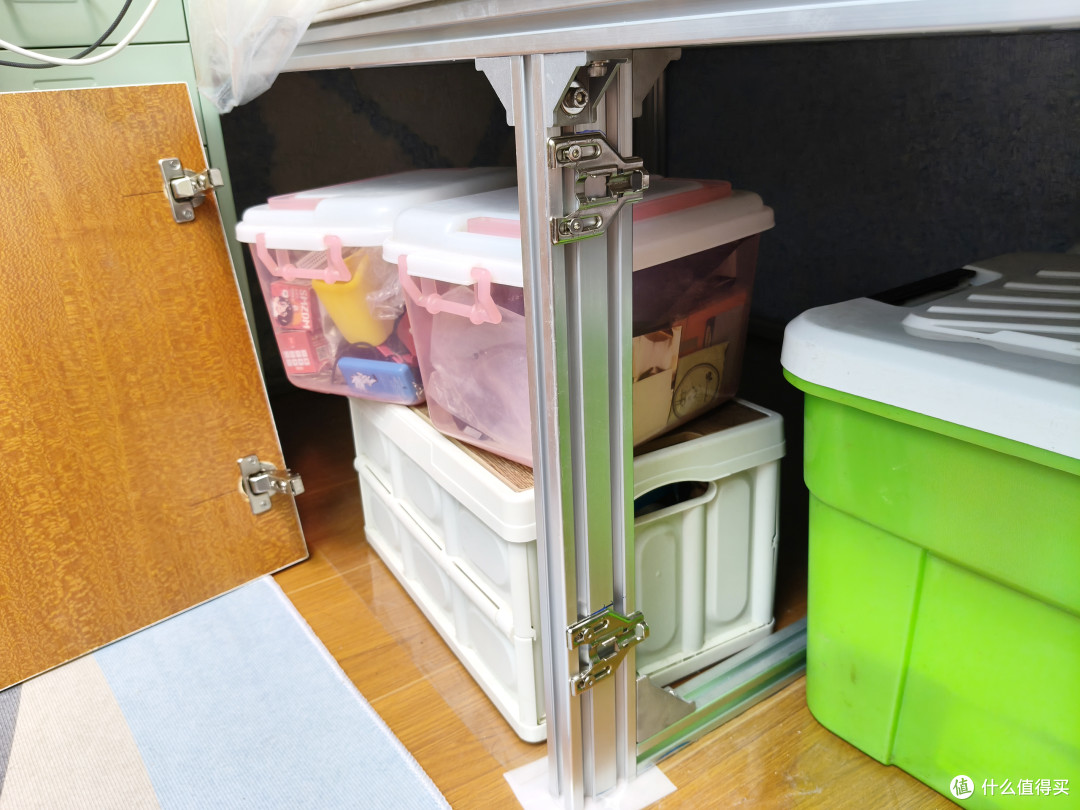

把铰链卡在底座上，至此门板安装完成：

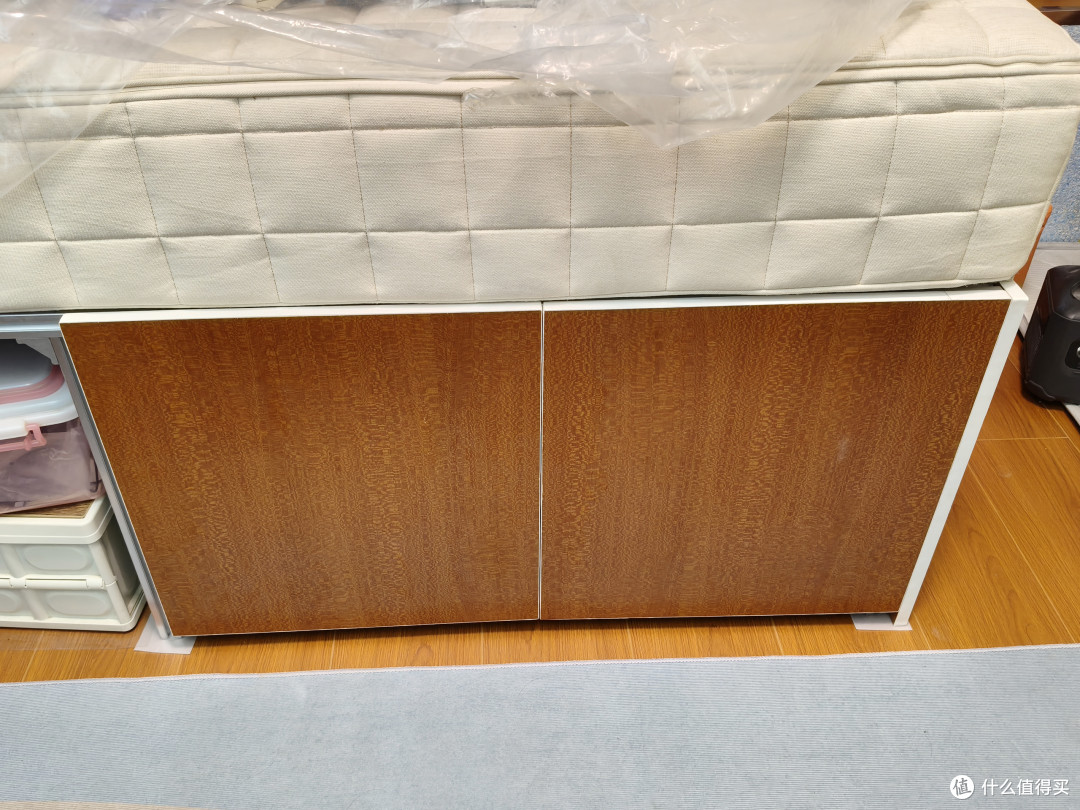

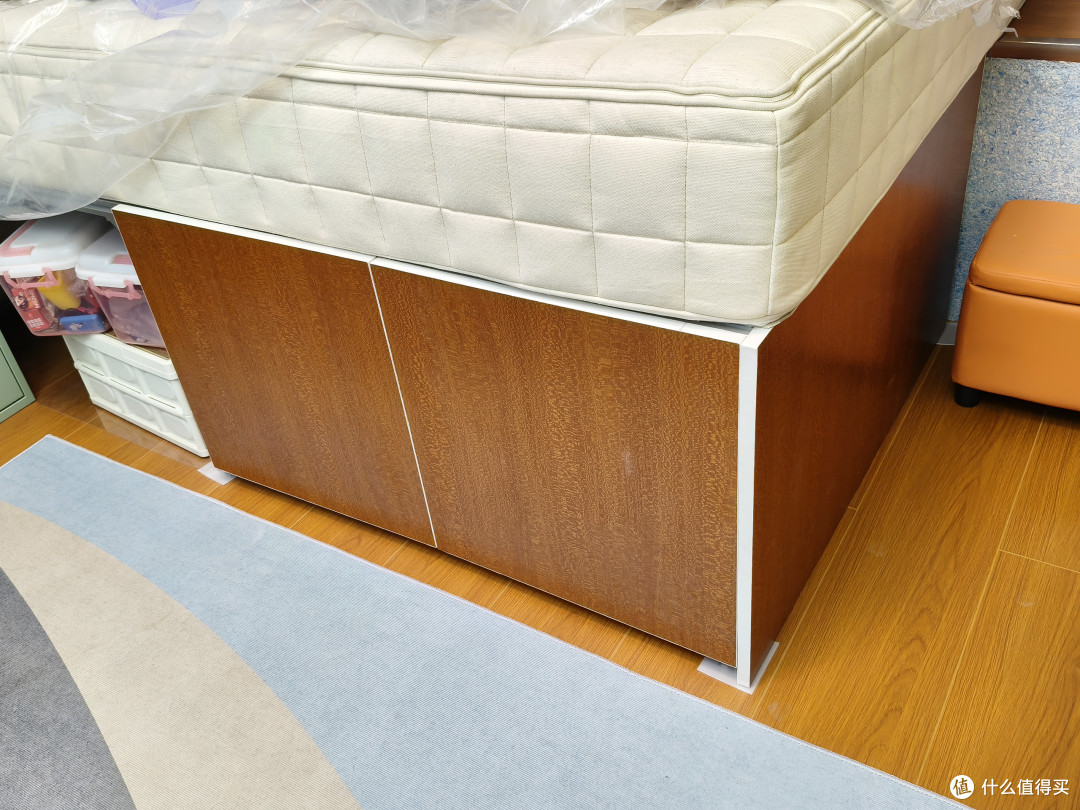

可以看到门板把铝型材立柱完美的盖住了，这时门板是不平整的，通过铰链上的螺丝把门板高度、缝隙调整好即可。

侧板则是切了一块整板封住，板子用4个3030专用的平面铝角码固定，之前DIY桌子里有介绍。这两扇门调整完成后，继续用相同的办法装完左侧两扇门。

四、制作抽屉车

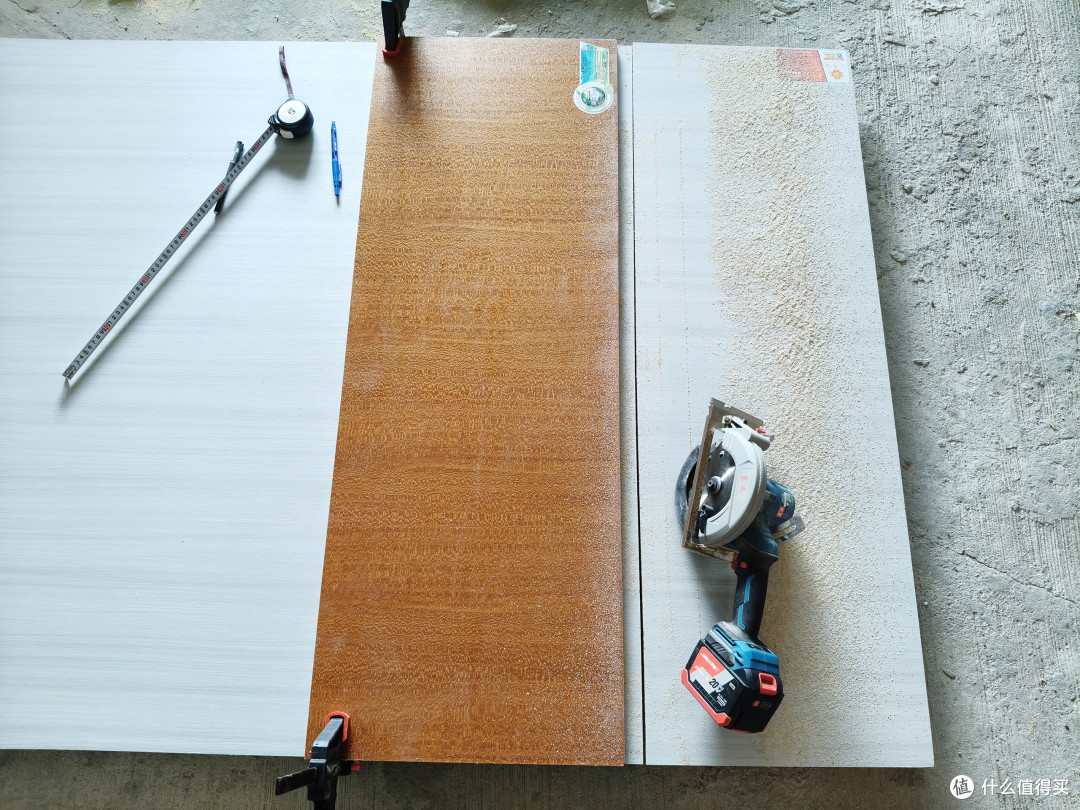

1米X2米的床架下还是可以放不少东西的，之前是准备放一些收纳箱在里面，后来发现一米太深了，去拿最里面的东西得爬进去一点才能拿到，所以就计划做抽屉方便抽取。后来想到做成普通抽屉的话尺寸太大，用滑轨不能放特别重的东西，于是灵光一闪决定做成成本更低且不会出故障的小车车，以后万一改变布局，车车还可以拿出来单独用。这里顺便介绍一下我是怎么切大板的，大板是2.4米X1.2米规格，需要很大一个工作台才能切，一般人没有这样的条件，所以我是在院子里给地上垫上砖头，然后用电圆锯切的，砖头垫在切口两侧，保证板子切开后不能翘起，要不然会卡锯片:

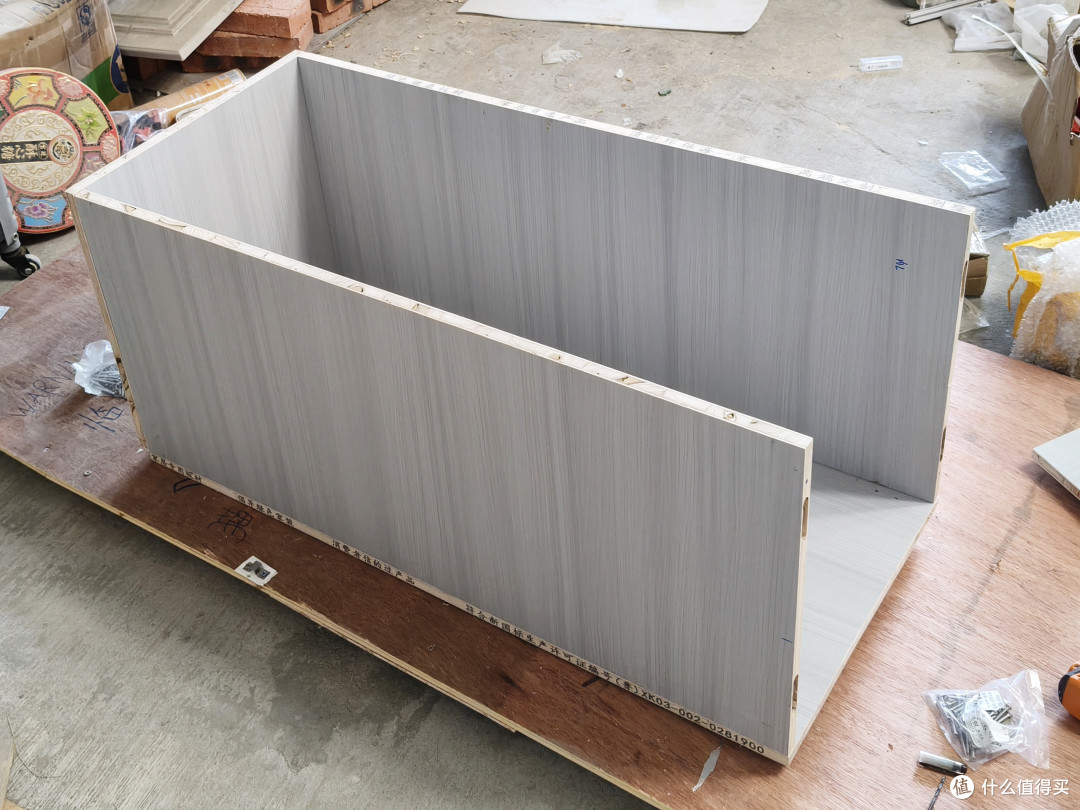

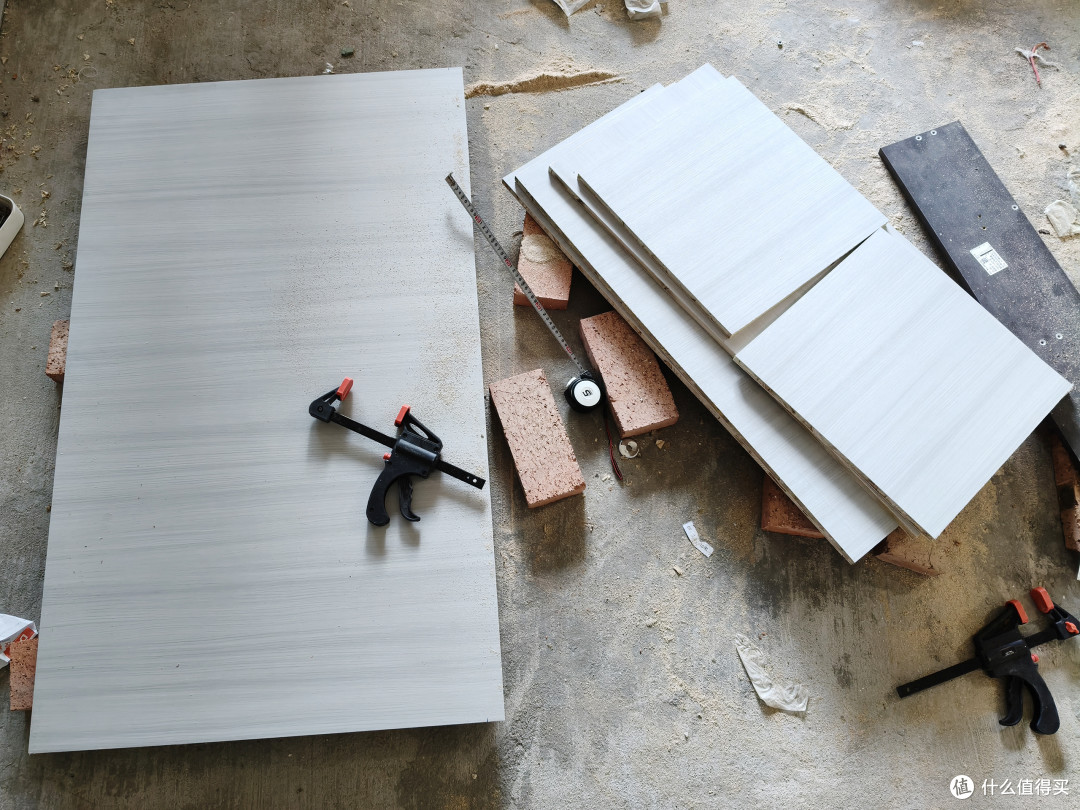

抽屉车结构超简单，就是一个没有盖子的盒子，只需要5块板子，画好图切好后，一张整板就只剩下这么一小块了，还好一张16mm的板子只要160，这块板子是之前买来备用的，所以颜色啥的也就无所谓了。

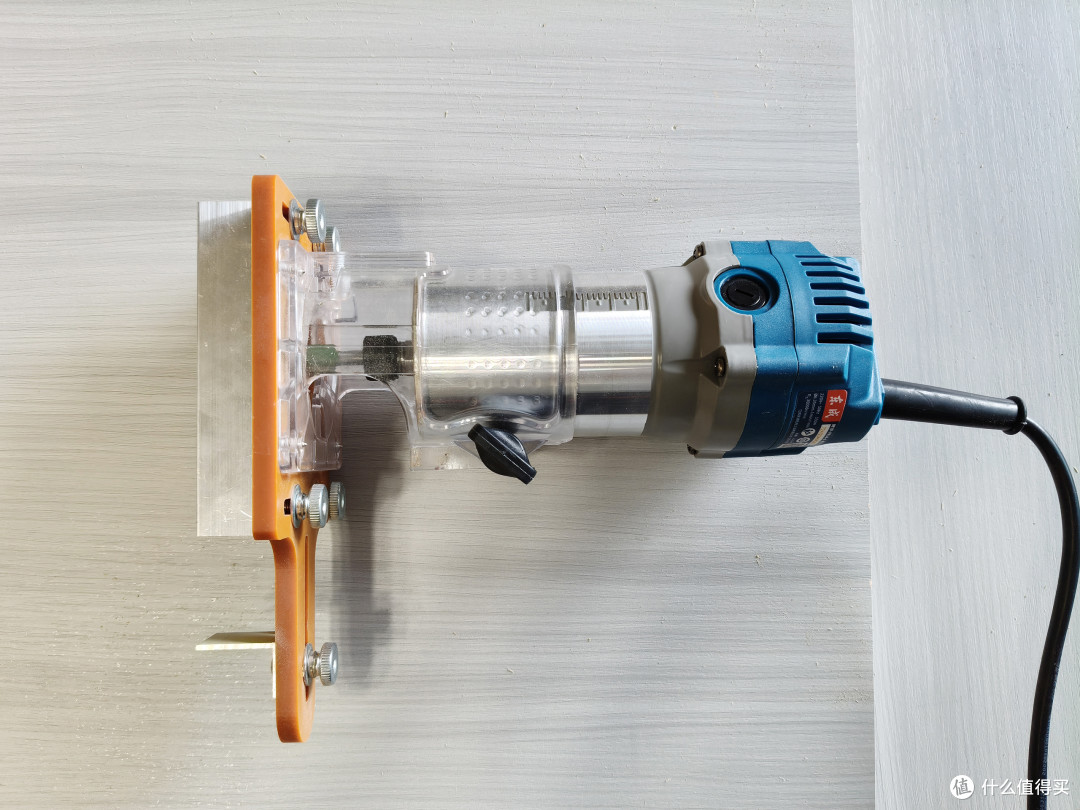

给修边机装上二合一连接件的模具，并且调整好开孔深度，用的是11*30的直刀：

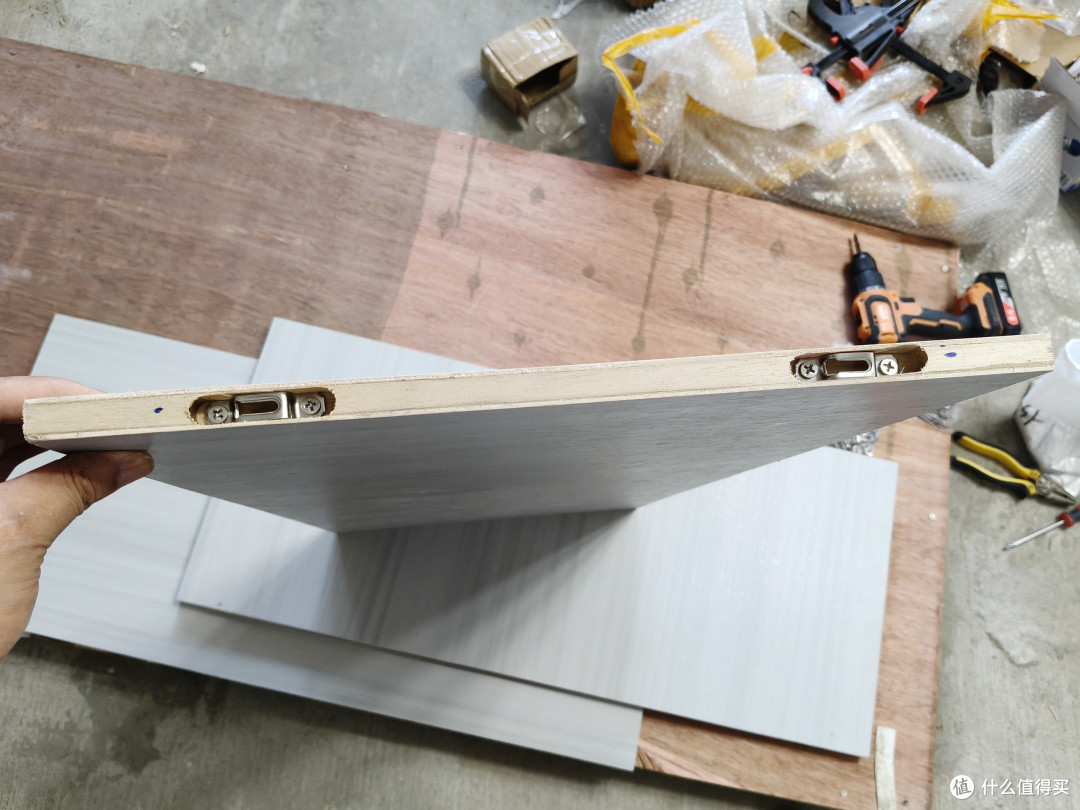

用修边机在板子两侧开好槽之后，在里面安装上不锈钢二合一连接件：

在另一块板子对应的位置上打上二合一连接件螺丝，然后两块板子卡在一起就可以了。当然没有或者不会用修边机也可以用自攻螺丝或者钉子代替。

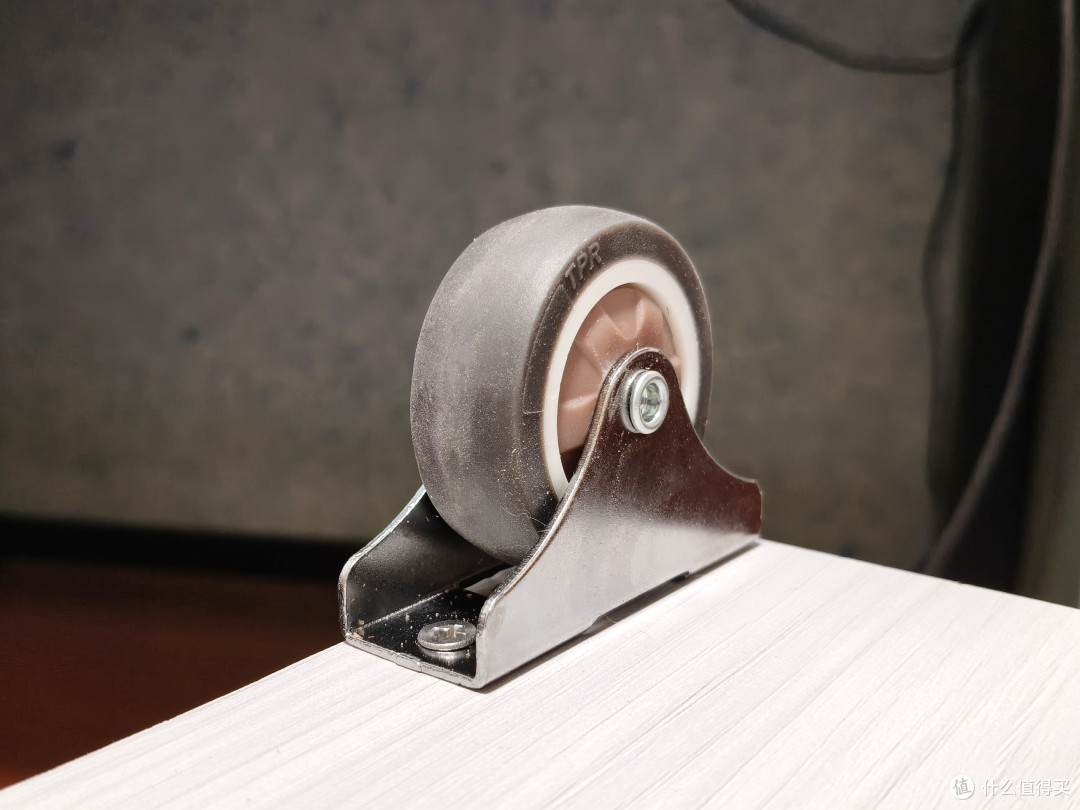

固定好板子之后在底部四个角上装上2寸的导轨轮，用两颗螺丝拧紧就可以了。导轨轮比较便宜，4个只要十几块钱：

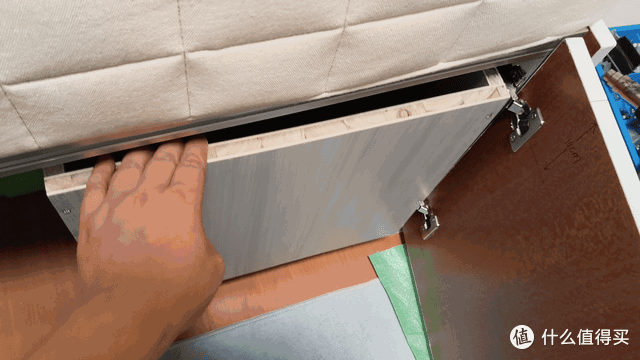

试了下抽屉车特别丝滑，取放物品都很方便。

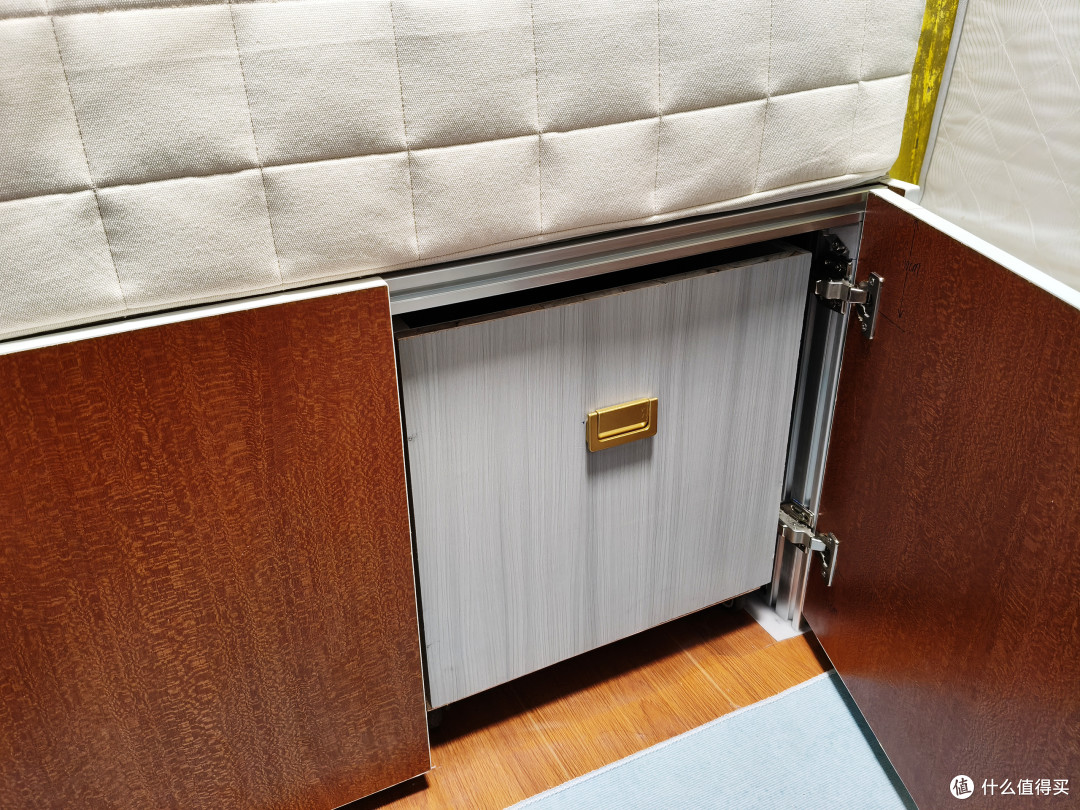

最后装个铝合金折叠拉手，至此全部搞定。其实直接用抽屉板子当做门板也是可以的，那样还不用装铰链了，只是没有我这个方案灵活。

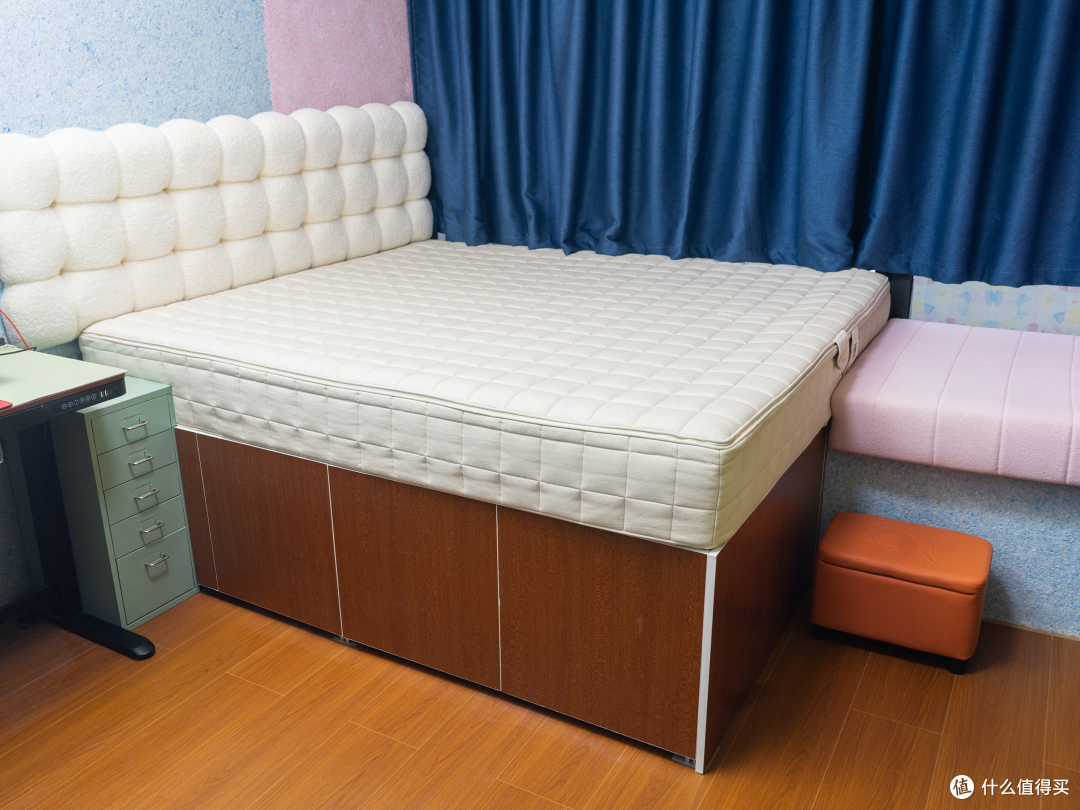

一切搞定之后，买了个泡芙靠垫放在床头，当时恍惚了买错了，买成2米长2米宽的了，超出了一截，考虑到太大了换货不方便就留下了；旁边买了个仿宜家的铁柜子做床头柜想偷个懒，后来才发现这玩意儿是样子货，巨难用，滑轨都没有，空了自己diy一个吧；床尾飘窗上定做了个飘窗垫放在上面。铝型材的好处就不用多说了吧，万一哪天想起不想做飘窗床了，需要改个布局，把床架拆掉重新设计就行，简单的很。先这样吧，虽然比不上专业设计，但卧室一切都是自己动手打造的，心里还是美滋滋的。
