饼の聊箱 篇四十四:让外貌协会成员兴奋的ITX机箱,乔家一物BO 100+R7 5800X搭建体验
创作立场声明:钱乃身外之物,他只是会时不时变一种形态陪伴在你身边,自费购入。未经许可严禁转载。
乔家一物的BO 100采用了双层包装,外包装为黄色的普通纸皮箱,内部才是真正的超厚彩盒原包,正因为有外层包装保护这次的彩盒包装才没有被快递毁容,盒控福音,不过同位乔家一物的I 100 PRO为啥就没这个待遇咧!
得益于乔家一物BO100的皮带,机箱终于可以一手直接从包装里面提出来了,这过程有点爽,不用像以往那样还要倒置或者两手插进两边夹出来。

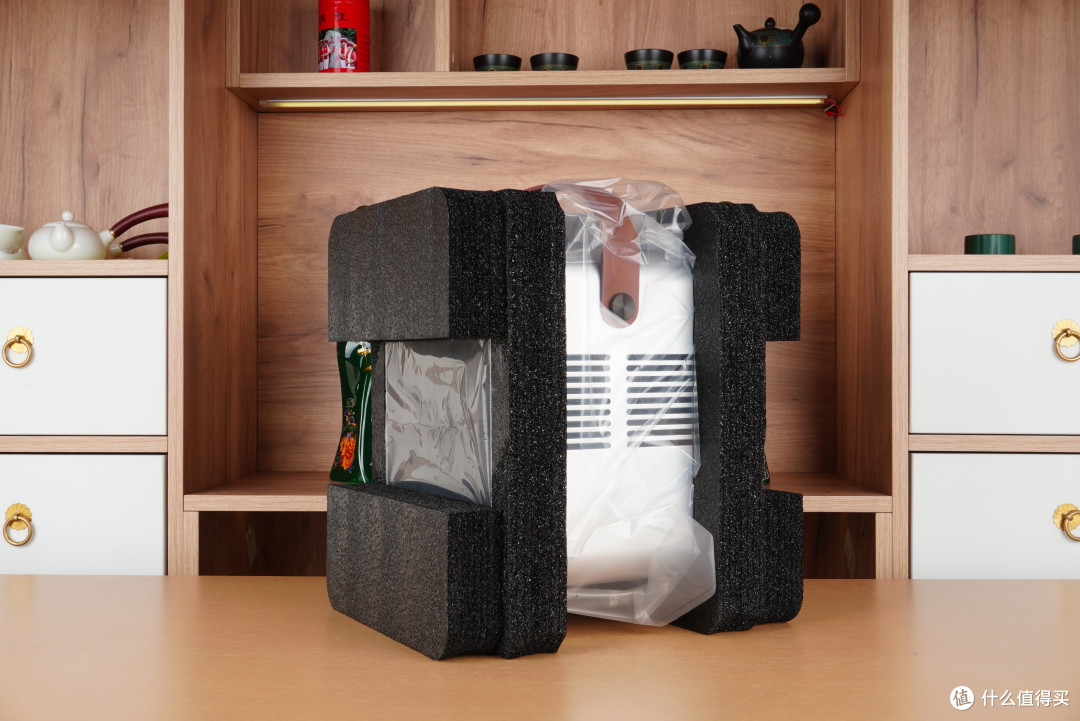

保护还算挺到位的。
附带的螺丝收纳盒做工很不错,所有需要用到的螺丝都均已帮用户分类好,到手就用。
乔家一物给我的第一印象就是贼像我亲戚送我老妈的那台小型烤箱,相似的外形,相似的玻璃前面板,我一度以为他里面会飘出蛋糕香味来。
乔家一物BO 100打破了以往机箱概有的形态,外部经过四次弯折的2mm铝合金机身,带来一体成型的圆润形态,造就了令人耳目一新的外形。铝合金的表面也采用足够细腻的磨砂工艺,边缘处理也明显优于以往型号的做工。

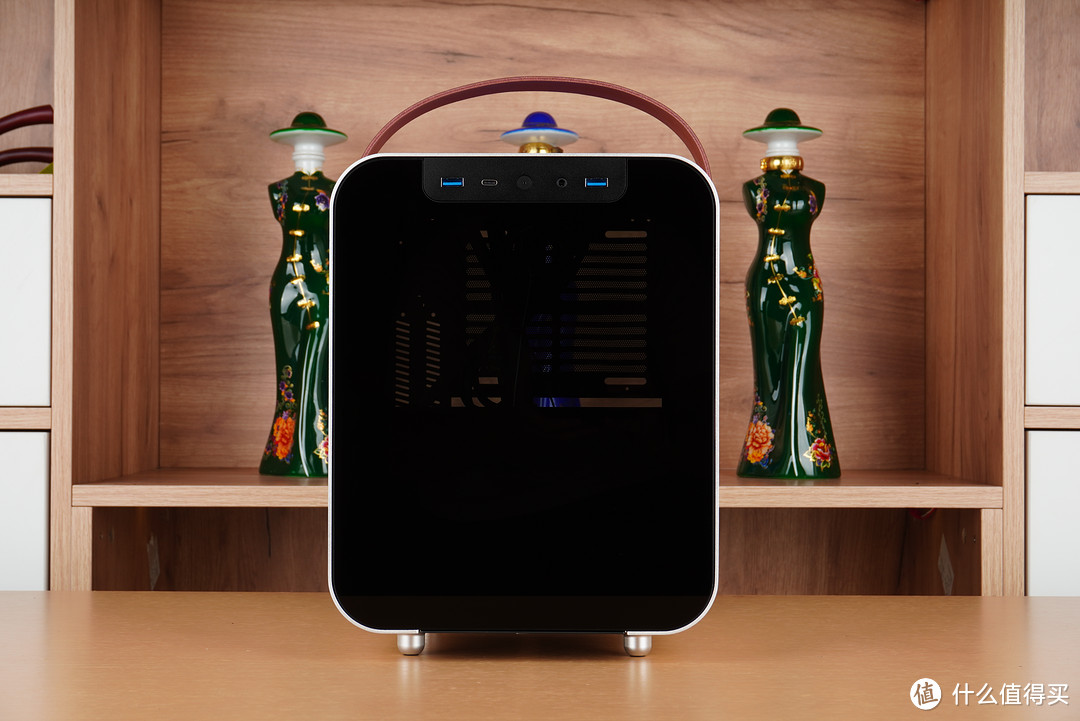

正面玻璃为了容纳下I.O接口做成了“刘海屏”,从正面角度看过去有点像一台矮矮胖胖的iPhone。
机箱顶部的皮质提手可以说是整个机箱设计的点睛之笔,有跟没有可能会让这个箱子外形形成极端的不同风格。提手为具备一定韧性的全粒面皮革,有一定的的弧度,不会软塌下去。
机箱底部为四个实心的高脚垫,这个角度看过去又像柯基的小短腿一样,有点可爱。
BO 100作为一款ITX机箱,又有着如此独特的造型设计,乔思伯为了不影响整体机箱颜值仅在左右两边以及底部开设了散热孔,相信大家也很关心这款机箱的散热问题,这点我后面也会在下文测试给大家看看。
从机箱背面也可以基本猜到机箱内部的安装结构了,一个12厘米风扇位,主板为卧式,显卡则为竖插,底部为电源安装位置。

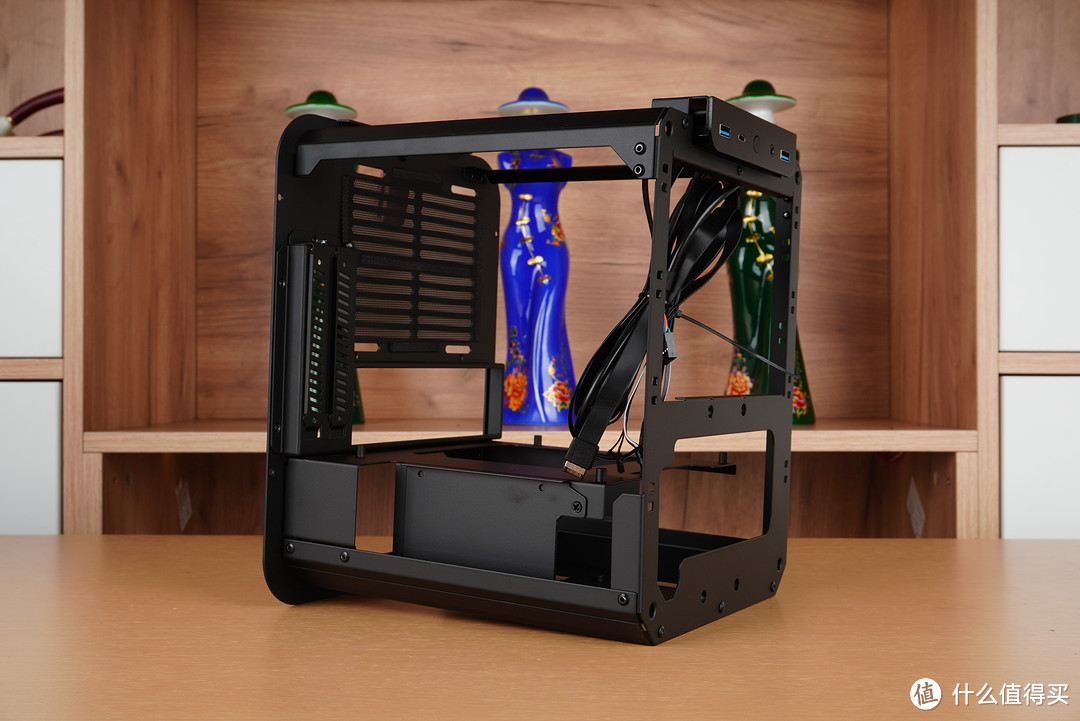

乔家一物BO 100一体化的外观设计让BO 100不存在了侧面开启的方式,转而采用了之前在母品牌乔思伯V8上出现的内外胆抽拉式设计,拧下固定螺丝,拉着后部的皮质提手即可轻松拉出下图的内胆机架。
乔家一物BO 100的内胆抽拉安装设计相较于乔思伯V8要更复杂一点,BO 100比V8要多了一套中层框架隐藏于外铝箱的内部,用于加强整体的结构强度,并且在安装过程中通过内胆与中层框架的衔接,滑入滑出要更为顺畅,也减少了层与层之间的空隙。
内胆与中框接触的部位也增加了特氟龙PTFE材质,增加抽拉结构顺滑度的同时也避免框架之间直接摩擦导致漆面的划伤。
乔家一物BO 100的内胆框架,显卡长度需要控制在207mm以内,也就是目前标准的双风扇显卡也是不可以的,必须是短的双风扇显卡才可以,槽位为2槽,不过能达到这个长度的显卡都基本是2槽厚度。
主板横置设计,DTX主板也是支持的。
背部有一个12厘米的风扇位,可以安装120冷排,要是在用风冷的时候整个位置务必上一把风扇,散热会有很大的改进。
底部电源仓支持SFX以及SFX-L的电源。
在电源仓侧面有一个2.5寸SSD的安装盘位。
在电源仓里面也就是电源后面还有一个2.5寸的SSD安装盘位。
框架前部的底下则有一个3.5寸HDD的安装盘位,基本是把空间都利用完毕了,满打满算最多可以同时安装2个SSD以及一个HDD,数量方面应该是足够ITX用户需求的了。下面就来实际装机体验一下实际的空间参数,例如显卡支持长度以及大家最关心的散热器高度支持,先简单看看所用的配件。
CPU用了新买的锐龙R7 5800X,主要是用来加大对这个机箱的散热压力,并且也可以给想用这个机箱来组小钢炮的人提供一个温度参考。其实乔家一物BO 100我个人是觉得办公机或者小钢炮都是可以的,他的外形放哪都好看。
主板是华硕ROGSTRIX B550-I GAMING。
内存是影驰的星耀DDR4-36008G*2,由于这个机箱是能够展示内存灯效的,所以大家在选购内存时候一定要选个自己喜欢的RGB内存。
显卡方面暂时用一张GTX1050顶替,为啥没新卡?众所周知的原因了。不过目前各大显卡厂都推出了各自的“空气”RTX3060Ti/3060短卡版本,微星目前发布了RTX 3060 Ti AERO与RTX 3060 AERO,华硕则发布了DUAL GeForce RTX 3060,技嘉方面则有传统的IXOC系列短卡产品线,索泰也发布了一张白色的短卡,要是后续想用乔家一物BO 100组装一台真正的小钢炮也不是未尝不可的。
硅脂选了散热大厂九州风神的EX750散热硅脂,导热系数为6.2W/m.k。
电源选择了先马新出的金钻650WSFX电源。这个电源可谓是SFX电源市场的杀价小能手,具体评测我也做了,可以翻看我之前的文章。
线材方面先马金钻依旧是延续了国产厂家一贯的大方手法,数量给足给够,一看这排开的数量就知道远比一般SFX电源的线材数量要多上不少。显卡供电线则全系标配了两条双6+2PIN的线材,CPU供电线方面金钻系列600W打上的功率版本都给足了两条8PIN线材。
先马金钻配置的92mm智能风扇根据电源负载情况来自动调节转速,达到静音散热的效果,不过比较遗憾的是缺少低负载停转特性,要是先马能在后续产品加上风扇低负载停转的话就更好。

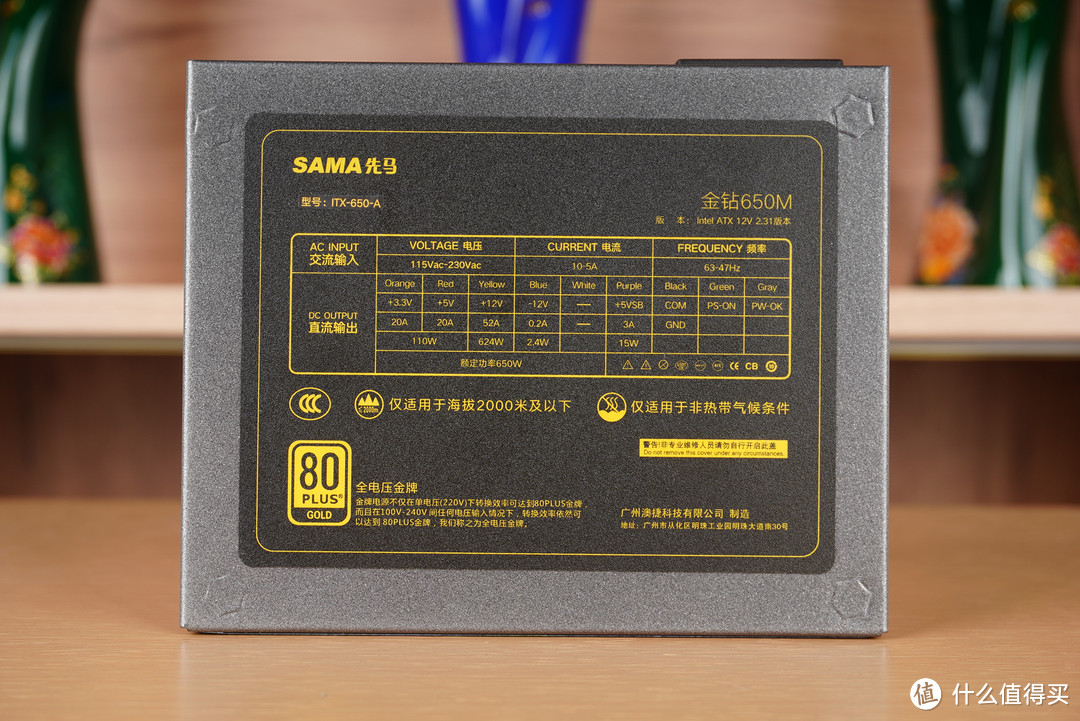

先马金钻650M电源额定功率为650W,基于主动式PFC+半桥LLC谐振拓扑+同步整流+DC to DC结构打造,单路+12V输出设计,其中+12V最高电流为52A,相当于额定输出624W;+5V与+3.3V均为额定20A输出,联合输出功率为额定110W;+5V待机输出电流最高3A,-12V则为额定0.3A输出。从输出参数来看,先马金钻650M完全可以满足绝大部分平台特别是迷你小钢炮平台的使用需求。

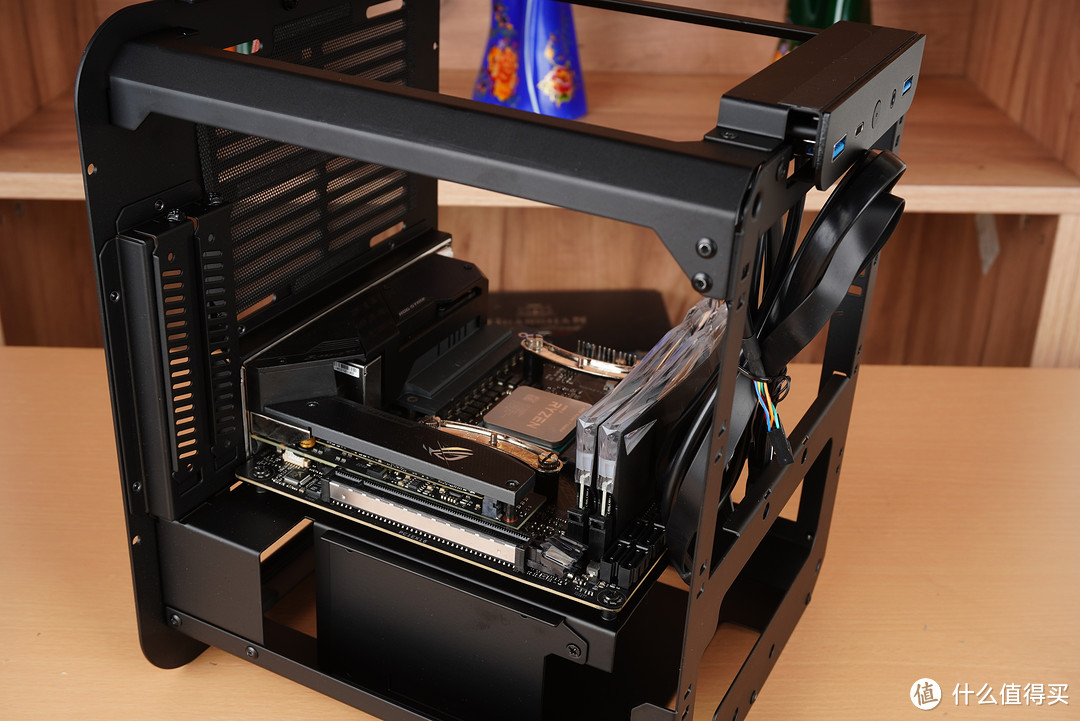

乔家一物BO 100在装机时候得益于几乎全开放式的内胆,安装起来是没什么难度的,不过注意的一点是在安装高塔散热器时候需要先把主板安装进机箱后再安装散热器,不然会塞不进机箱。
乔家一物BO 100的散热器兼容高度官方标称158mm以内,因此类似九州风扇AS500 PLUS这种旗舰级单塔散热器则会安装不进,百元级普通的单塔散热器则没什么问题。另外乔家一物BO 100这种ITX机箱我个人并不推荐安装下压式的散热器,毕竟塔式散热器是足够空间,而下压式散热器往往其实更多是ITX机箱的散热杀手,会把机箱内部仅存的风道搅得乱七八糟,散热表现会很难看的。
双塔散热器方面我测试了手上的乔思伯CR-2000是可以完美兼容。
最近利民新出的PA120双塔散热器也是可以完美放入。
利民的另外一款明星单品FS140也是同样可以安装入。不过所有双塔的散热器均不能安装前置风扇,除非你使用的是非马甲内存条,那样就可以把前置风扇也安装上。
我最后还是选择了利民PA120作为这次装机散热器,顺带测试一下能否压住R7 5800X。
至于机箱顶部那一坨前面板的线材,则利用机箱框架边来进行走线隐藏,乔家一物也在这里设计了扎线孔。
处理完毕后就可以拥有一个干干净净的前脸了,也不会挡住内存展示。
电源直接上框架推入机箱内部即可。

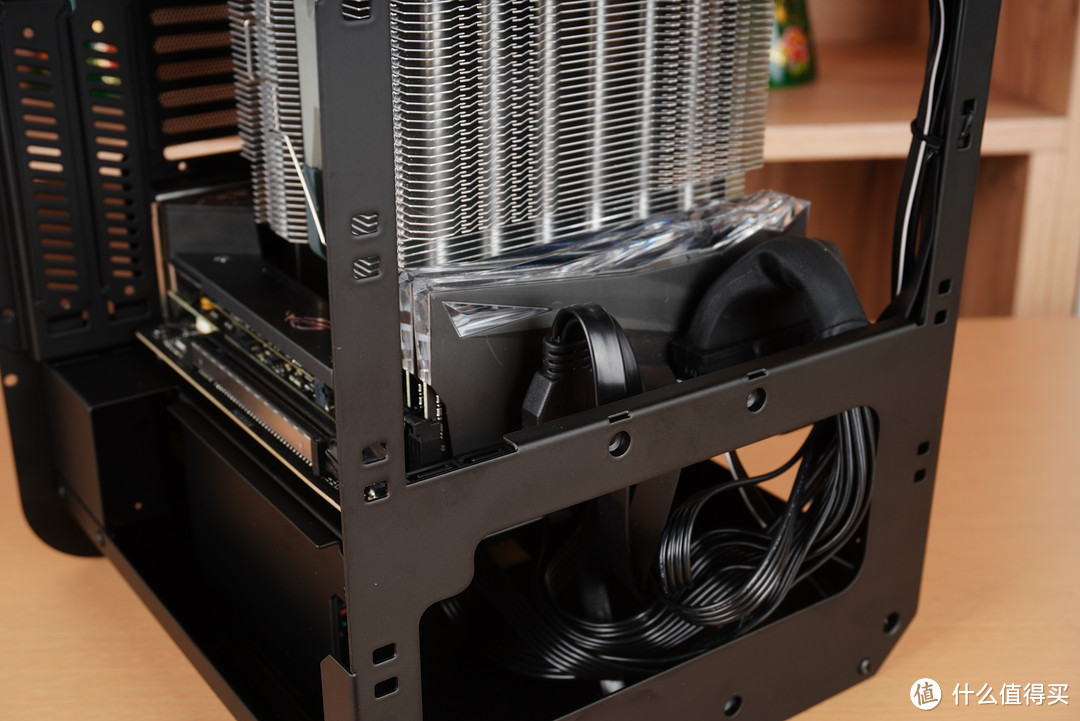

理线的话也可以说很轻松,因为压根不存在理线这种操作,直接怼上去,剩余线材全部堆在电源仓里面就可以了,套上外框后事全部遮挡住看不见的。

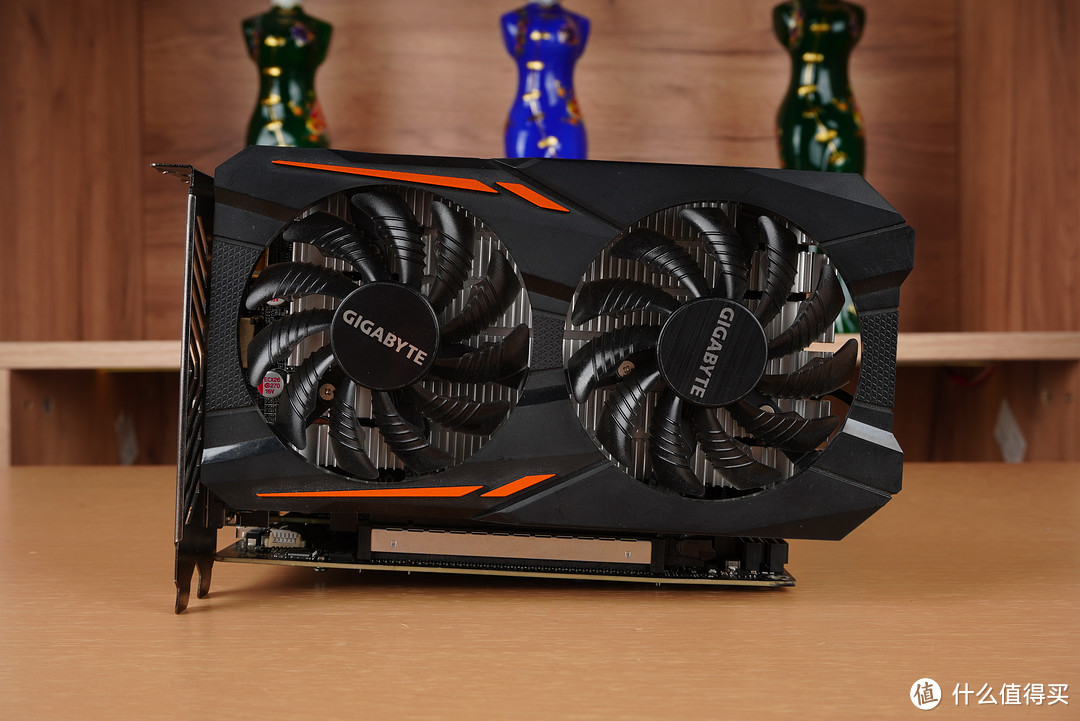

最后显卡,大家可以看到类似技嘉GTX1050这种双风扇的短卡都只是刚好勉强可以装下,可见BO 100的长度有多短。
哦对,差点忘了背部的风扇,补上补上。
最后把组装完成的内胆推回进外框即完成安装了。
可以看到机箱前面板的玻璃实际上是只有上半部分可以透视的,下半部分是完全黑化遮挡的,完全不用担心看到内部的东西。下面就来测试一下大家最关心的温度表现问题。
由于锐龙R7 5800X自身原因,所有散热器的温度数字都是众生平等的,因此只能够通过核心频率以及电压来判断实际的散热环境有无影响到性能。通过一段时间的双烤测试后,CPU温度来到了78°C,核心温度来到了89°C,数值是很高,但这对于R75800X是正常无比,因为频率方面却依旧保持在了全核心4.5GHz左右的频率,核心电压也依然维持在1.312V的高位,这点证明乔家一物BO 100的散热能力是没什么大问题的,可以满足CPU在默频情况下的正常使用;而显卡温度方面GTX1050最高达到了67°C,显得稍微高了点,但也在正常范围内,毕竟显卡还是有一个独立的进风口的。总体来看乔家一物BO 100是绝对算不上焖罐的,至于那些张口闭口就“大闷罐”的人还是上手试试比较好。其实我也很纳闷张口闭口“大闷罐”所谓“玩家”,是不是硬件满载温度等于室温才不叫热,那么呵护硬件是打算跟他们过一辈子?

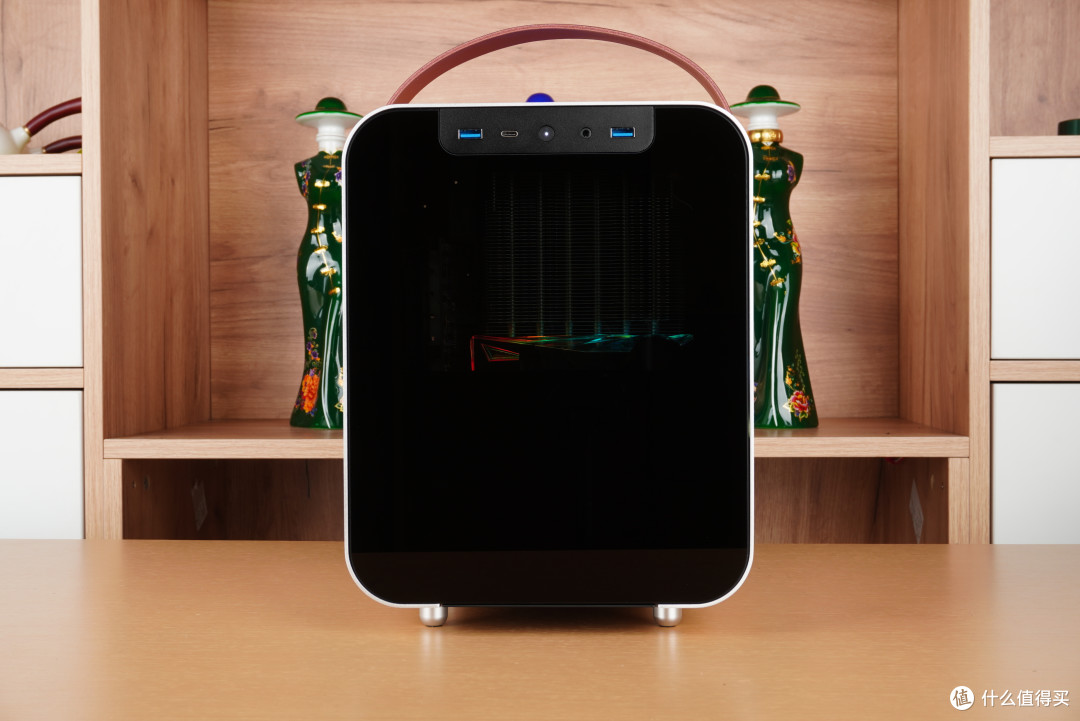

总的来说乔家一物BO100这个ITX机箱的确是能够让人耳目一新,整体的设计更趋向于追求差异化以及高端化的感觉,作为桌面的高端饰品也是够格的。产品实际所呈现出的设计感与工艺精度应该是能够让大部分购买它的玩家都满意,前提是不带偏见去审视一样事物。相对于之前玩的I 100 PRO注重硬件扩展性,这款BO 100更注重的则是外形设计的突破,我是没想到乔思伯能够有一天也推出这种充满设计感的产品。这也让人非常期待“JONSPLUS/乔家一物”的下一款产品又会给我们带来怎样的惊喜。不过最后还是落实到价格层面的话,乔家一物BO 100这个设计是能够匹配他的售价的,不过作为玩家是肯定希望他还会有进一步的下探空间。最后来看看亮机效果。
