前言

随着NAS逐步被广大用户和玩家所接受，如何选购并搭建一台适合自身需求的NAS就成为摆在面前的首要问题，成品NAS虽然有着不错的易用性和软件支持，但往往价格较高，要获得更好的硬件性能还需要付出更多的金钱，所以利用常规硬件自行搭建NAS成了另一条路线，价格相对合理，并且能获得不错的硬件性能和灵活扩展能力。

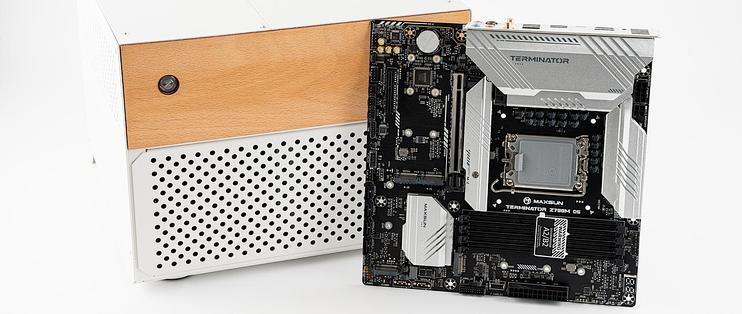

今天分享利用最新的英特尔十三代酷睿平台搭建个人NAS服务器，目标是能实现高性能转码，支持容器和虚拟机运行，并拥有不错的存储扩展能力，外型方面也要有一定的科技感，并且还要能很好的融入家具环境。目标确定下来后，就是硬件的选择了，NAS机箱方面选择了宝藏盒NAS机箱，在安装Flex电源的场景下，可以安装8个3.5寸硬盘，最大支持MATX规格的主板，拥有4个半高槽位的PCI扩展槽位，支持80mm以内的下压式散热器和2个120mm风扇，主板方面，选择了随13代平台上市的铭瑄Z790终结者主板，MATX规格，最高支持i9-13900K处理器，拥有不错的供电和散热配置，并自带4个SATA3.0接口和5个M.2硬盘插槽（支持PCIe4.0 x4 NVMe），非常适合作为NAS主板。

平台展示

首先简单展示下此次的各类硬件，主板方面为铭瑄MS-终结者Z790M D5 WiFi主板，包装采用了较为简约的设计，正面包括主板型号和散热装甲简图，并标注了支持13代酷睿处理器和采用Z790芯片组。

包装背面是主板的特性说明、详细的规格参数和I/O接口说明。

附件方面，包括产品保修卡、2条SATA线缆和M.2螺丝包。

主板本体部分，采用黑色PCB，覆盖了大面积的银白色散热装甲，布局规整，颜值在线。

主板背面，焊点饱满，PCB表面处理非常干净。

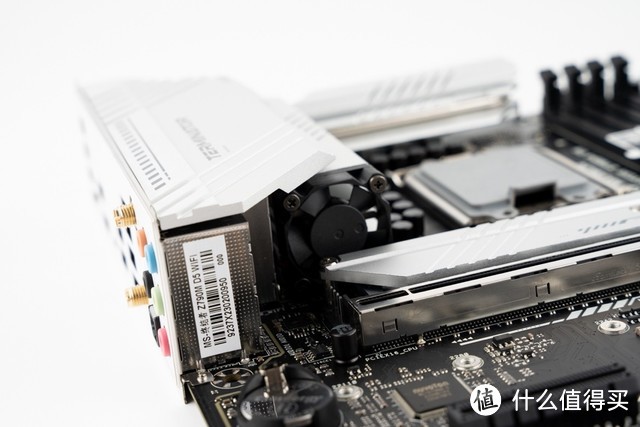

铭瑄这块主板在散热装甲方面做了不少功夫，供电部分的散热装甲非常厚实，表面印有TERMINATOR的字样，并开有格栅开工，增大散热面积，两块装甲之间采用了6mm镀镍铜管连接，并搭载了一把温控自启停低噪散热风扇辅助，能充分发挥处理器的性能。

供电部分的散热风扇。

供电部分，采用8+1+1相供电，通过RT3628AEPWM主控芯片，为每相配备50ADr.Mos，能稳定释放13代酷睿异构性能，带来出色的性能体验，相较成品NAS，性能成倍增加。

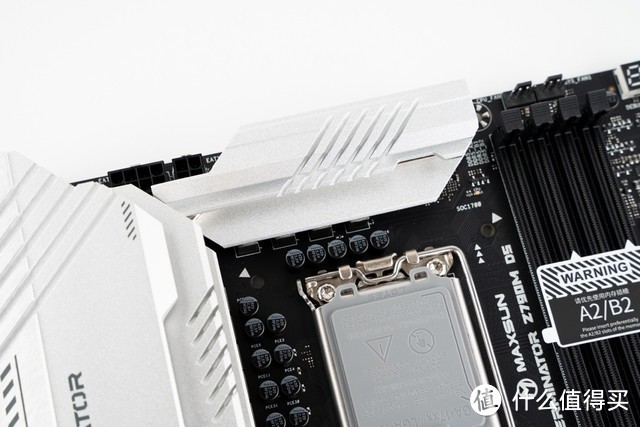

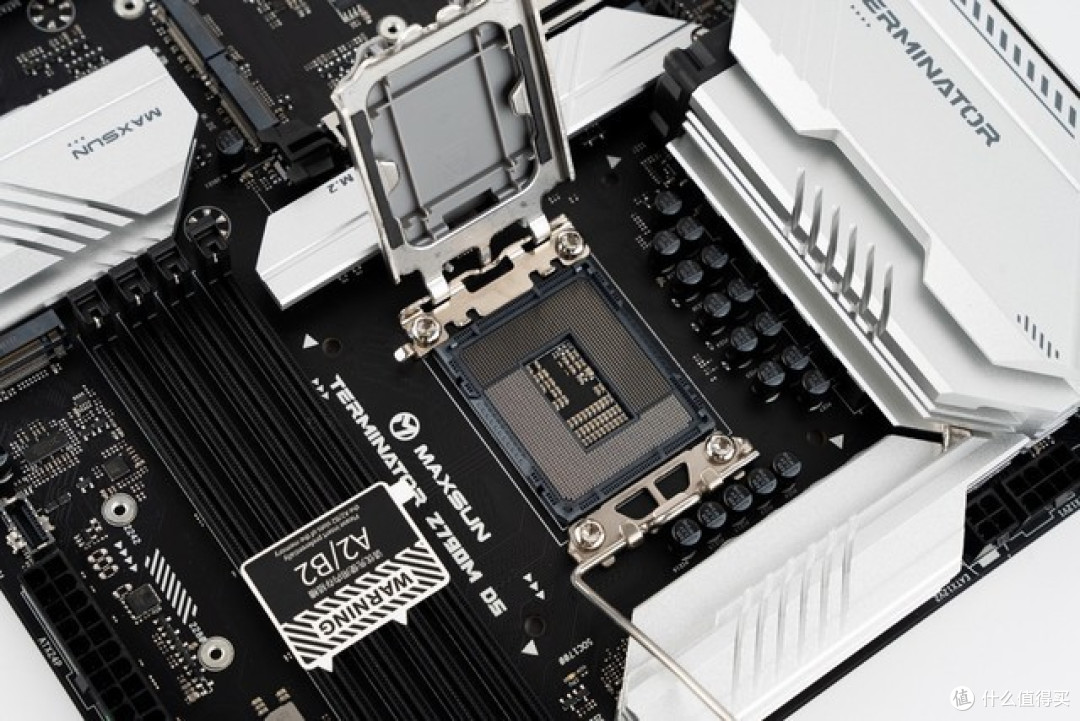

LGA1700插槽，带有灰色的接口保护罩。

密集的CPU针脚。

CPU供电接口方面，为8Pin+4Pin，PL2功耗为253W，满足13代各类CPU的供电输入需求。

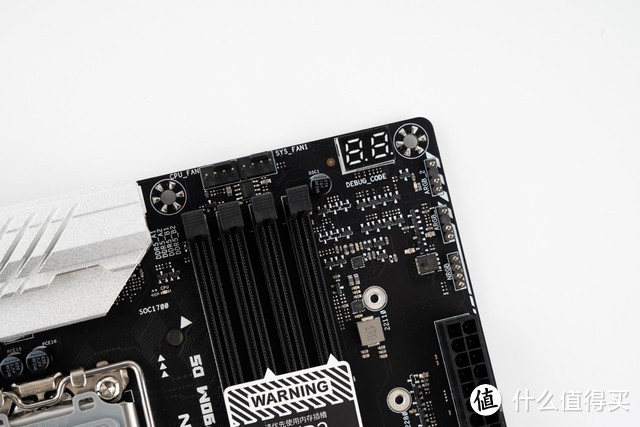

主板自带2位侦错DEBUG灯，能根据显示码查看主板状态。

内存插槽方面，这块主板配备了4条DDR5内存插槽，采用强化接口，并通过优化的线路布局，获得更稳定纯净的信号，拥有超强的超频能力，实测能稳定运行在7000MHz。对于NAS平台，采用DDR5内存，能获得优异的内存性能表现，而且4条插槽具备了强大的扩展能力，大容量NAS系统不是梦。

主板24Pin供电接口，前置的USB3.2接口组位于主板侧边中部位置，包含一组USB5Gbps 19Pin接口和一个USB3.2 Gen2x2 20Gbps Type-C接口。

主板自带2位侦错DEBUG灯。

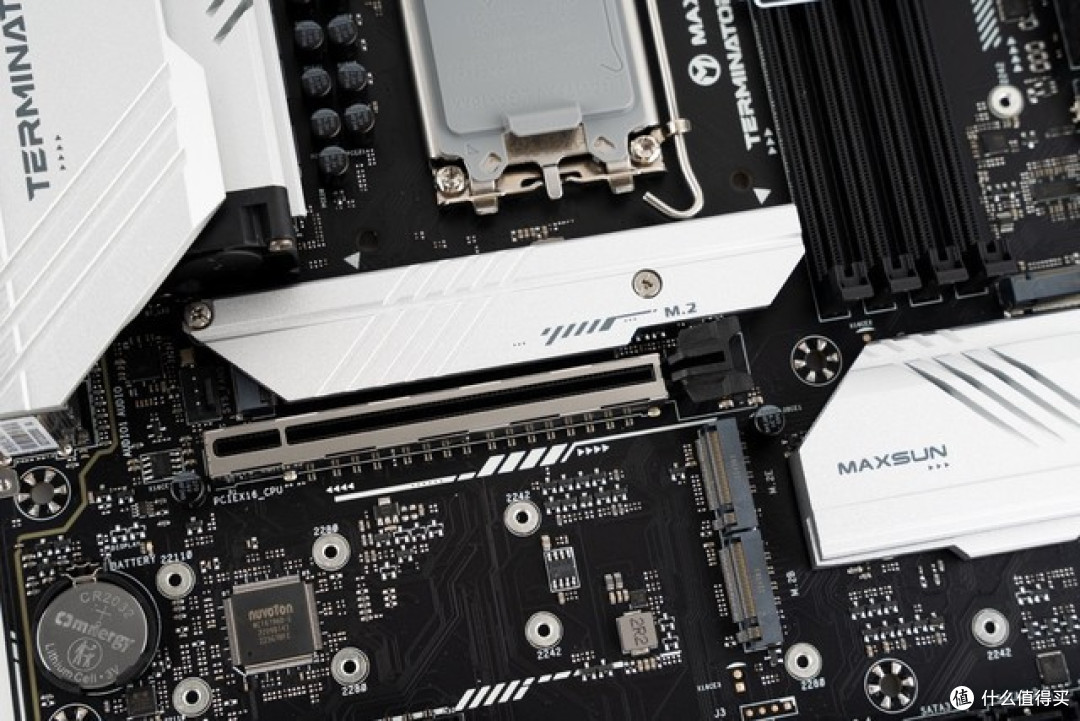

第一条M.2SSD插槽采用了银白色散热装甲，能充分发挥M.2SSD的性能，并维持运行稳定。

芯片组散热片，上面印有铭瑄的英文logo，并开有散热格栅增强散热。

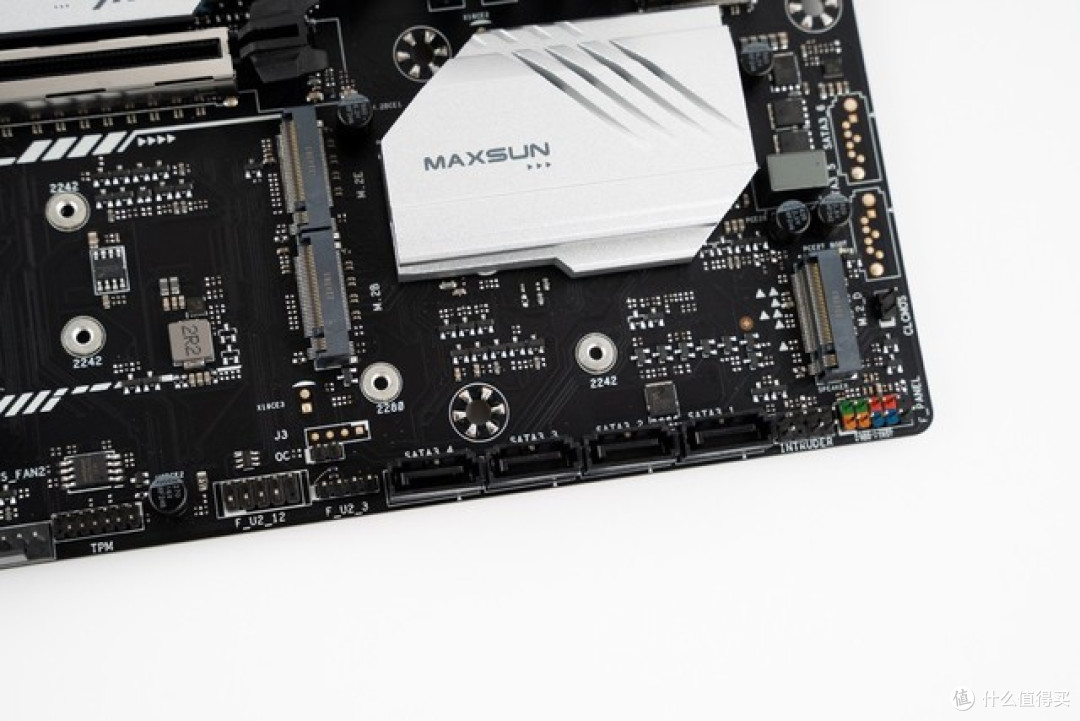

4个SATA接口采用立式布置，位于主板右下方，方便插拔。

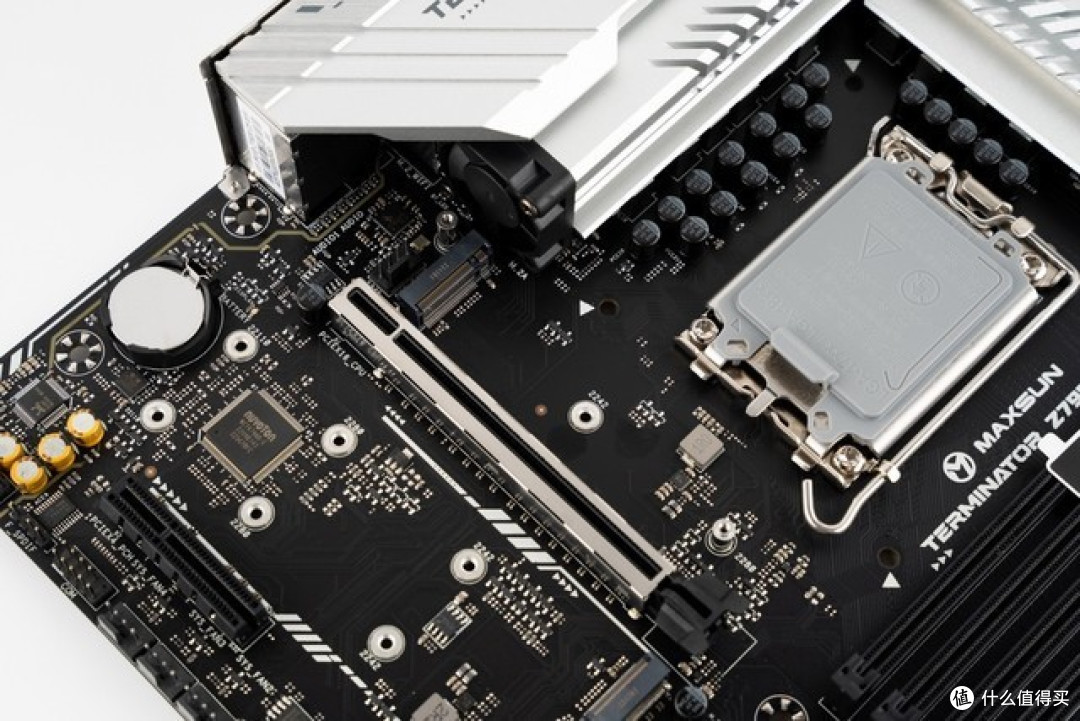

显卡插槽采用了PCIe5.0规格，并做了金属包边加固。

另一条PCIe插槽为x4开放式插槽，适合安装x4或者x8的万兆网卡。

集成声卡。

主板的主要跳线接口位于主板下方区域，方便插接。

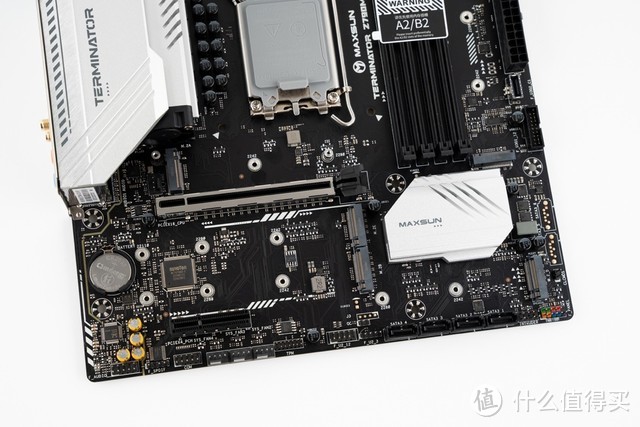

这块主板带有5个M.2SSD接口，均为PCIe4.0x4速率，均支持NVMe协议，支持RAID阵列，除了第一条配备了散热装甲外，另外4条没有配备散热装甲，槽位1和槽位2最大支持2280规格，槽位2/3/4支持22110规格，可以使用服务器规格的M.2SSD。

插槽1，支持2280规格。

散热装甲背面贴有导热垫。

插槽2，支持22110规格。

插槽3、插槽4，支持22110规格。

支持2280规格。

主板I/O接口部分，包括4个USB2.0接口、CLRMOS按钮、DP1.4接口、HDMI1.4接口、Type-C接口、4个USB3.2接口、1个2.5GLAN接口、WiFi6E无线接口（标配AX211无线网卡，支持6GHz频段、支持蓝牙5.3）、5个3.5mm+1个S/PDIF光纤口音频接口组合。

主板背面细节，做工很精致。

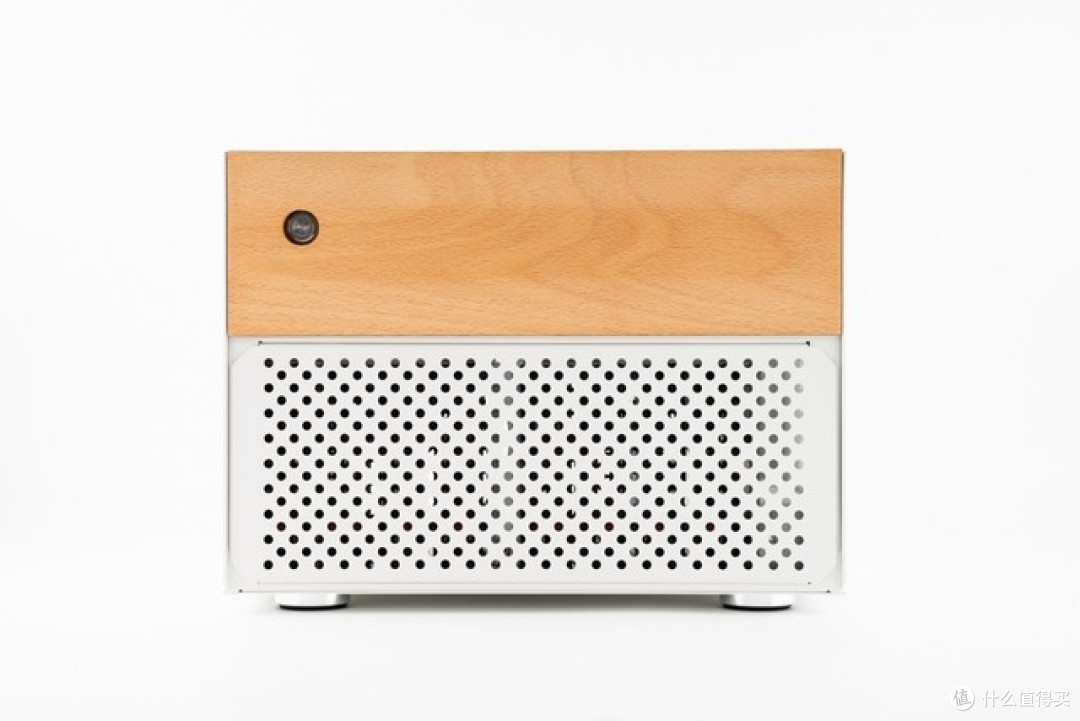

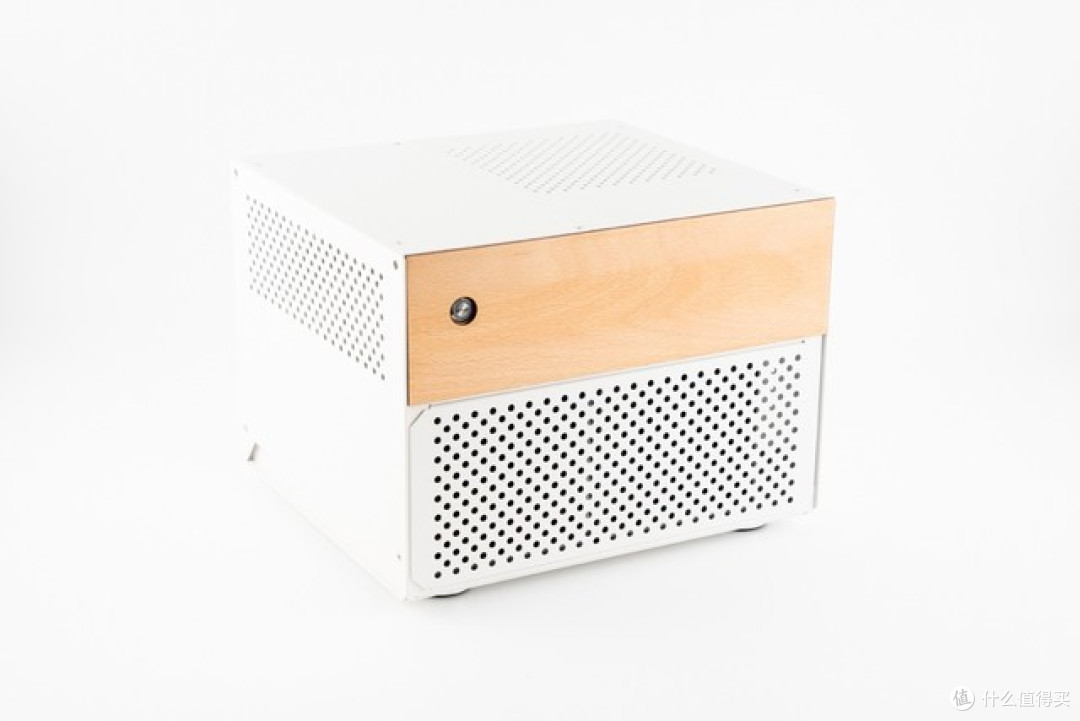

此次试用的NAS机箱，来自斐虹工业的宝藏盒NAS机箱，机箱前面板采用了木纹装饰板，下方为可抽拉硬盘安装区域，装饰板部分可以替换成监控面板。

机箱背面，上方为主板区域，下方为硬盘安装区域，可以安装2把12cm后置排风风扇，为硬盘部分散热。

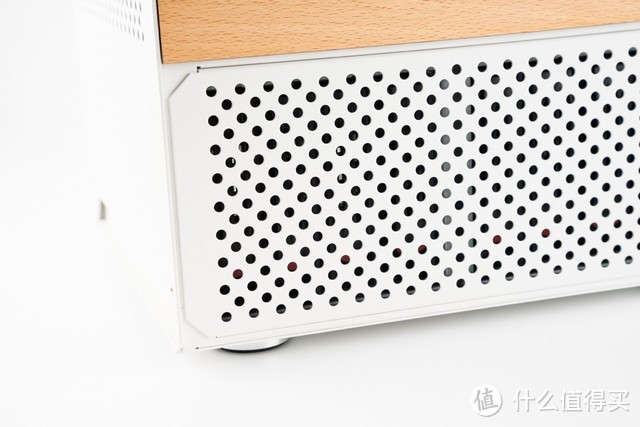

机箱侧面，开有散热网孔。

俯视角度。

电源开关。

硬盘架前面板采用磁吸方式固定，方便拆卸。

4个半高槽位的PCI扩展槽位，可以拓展万兆网卡和RAID阵列卡等。

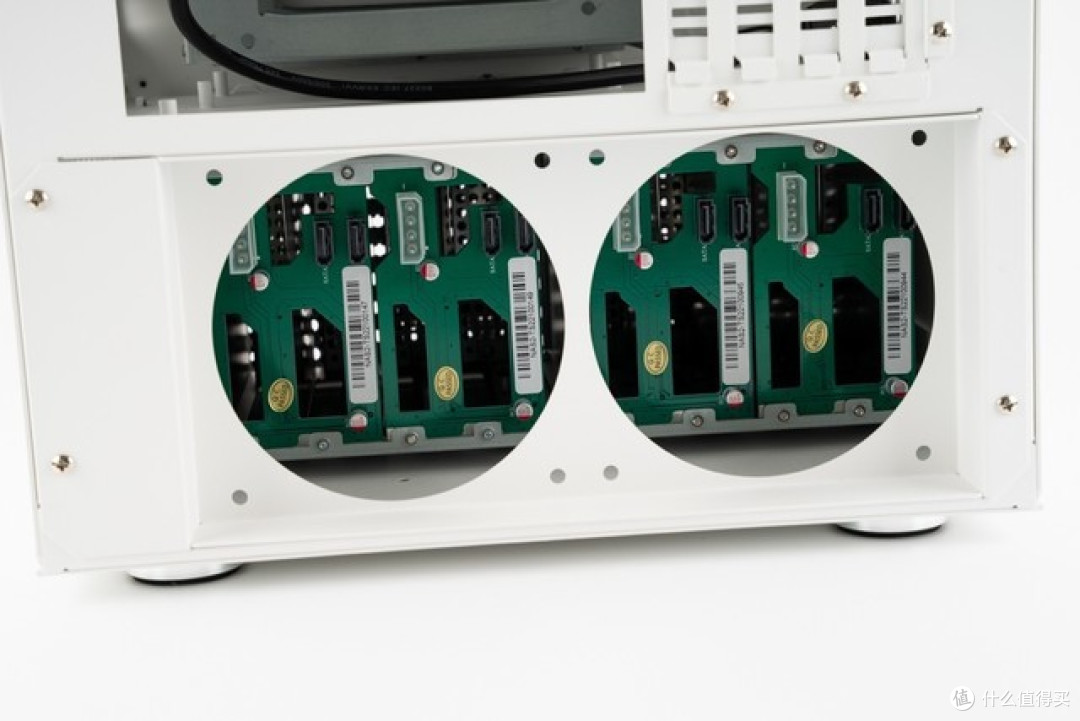

后置风扇位，可以看到内部硬盘架的PCB板。

前置抽拉硬盘位，采用服务器型的硬盘抽拉设计，方便增加和替换硬盘。

顶盖采用螺丝固定，拆除后，可以看到上方区域的MATX主板安装区域，正好适合此次的铭瑄MS-终结者Z790M D5 WiFi主板。

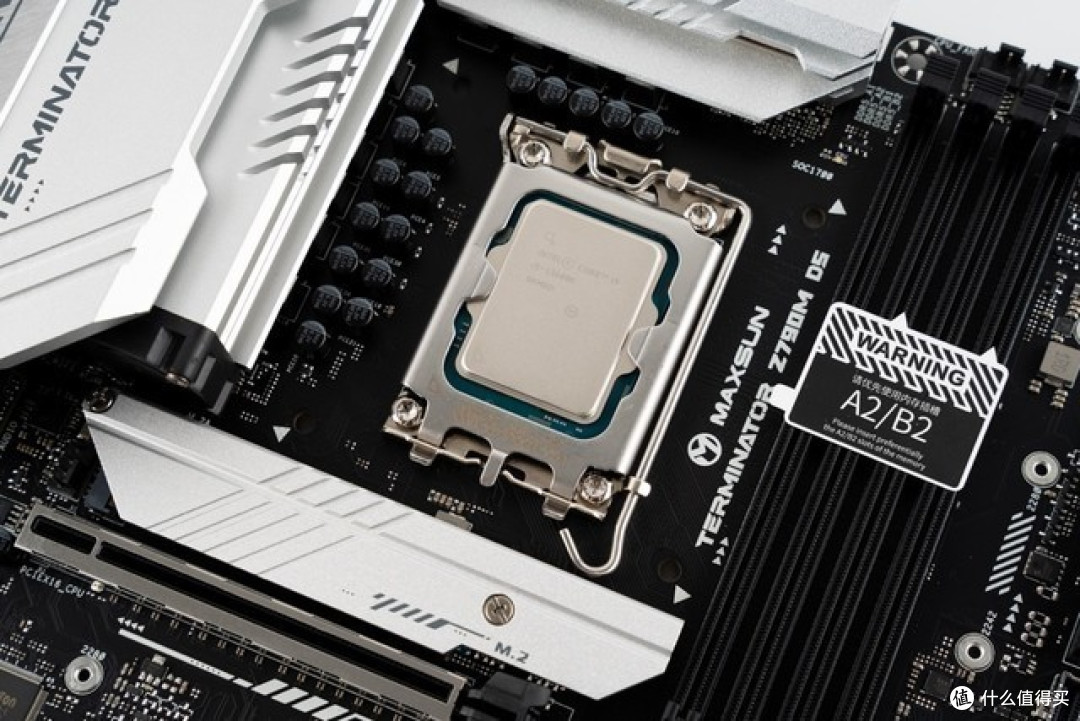

CPU方面，这次使用了13代酷睿i5-13600K，6个性能核心和8个能效核心，异构设计。

散热器使用了利民AXP120-X67BLACK ARGB 67mm下压式散热器，配备C12015B-S风扇，6x6mm热管设计，能够压制150W左右功耗的CPU。

安装后的硬件平台。

内存方面使用了光威天策 皓月白 DDR5 640032GB（16GBx2）海力士A-die CL32，与散热器完美兼容，主板也能充分发挥其性能。

SSD方面，使用了影驰名人堂 HOF Pro 30 2TB作为系统盘。

存储方面使用了2片三星PM9A11TB组成RAID1。

其余两个M.2槽位空余留作后期扩展，由于暂时没有大容量存储的需求，所以暂时没有使用3.5寸硬盘，不过后续可以使用主板自带的4个SATA接口进行扩展，利用x4的PCI插槽也可以安装RAID扩展卡，实现多个硬盘的接入。

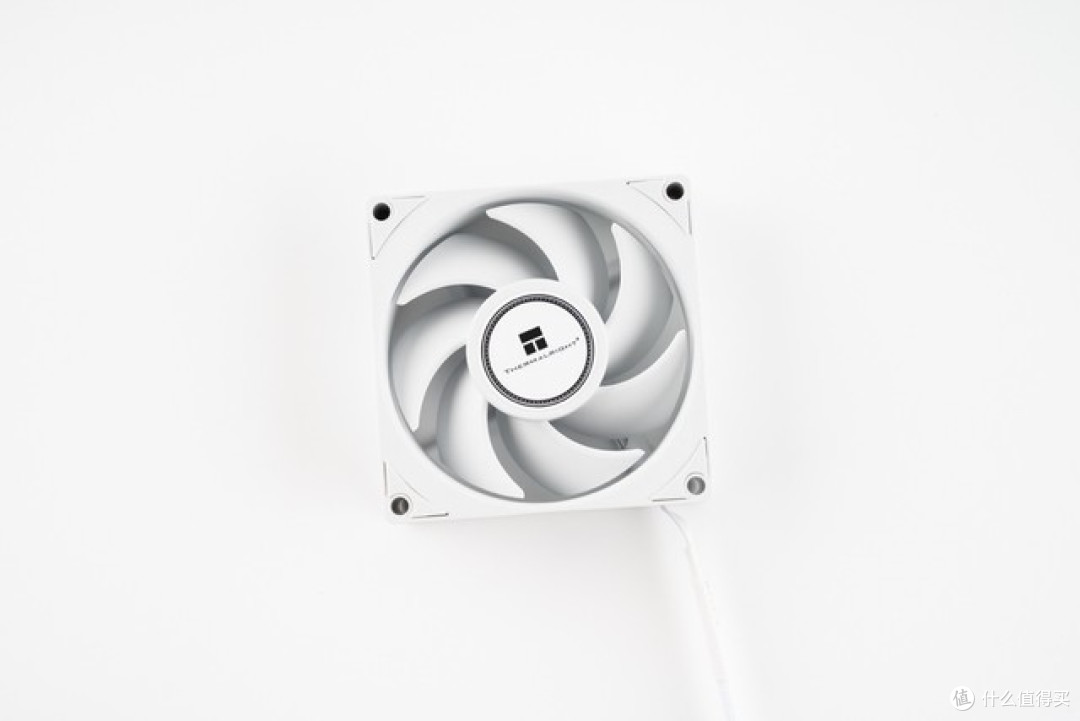

考虑到机箱上方主板区域的散热，还添加了一把8cmTL-B8W作为排风。

电源方面使用了Flex规格的全汉FSP Flex-500G，1U小尺寸，80Plus银牌认证，包装正面有产品简图、型号和特征说明。

包装背面是详细的规格数据。

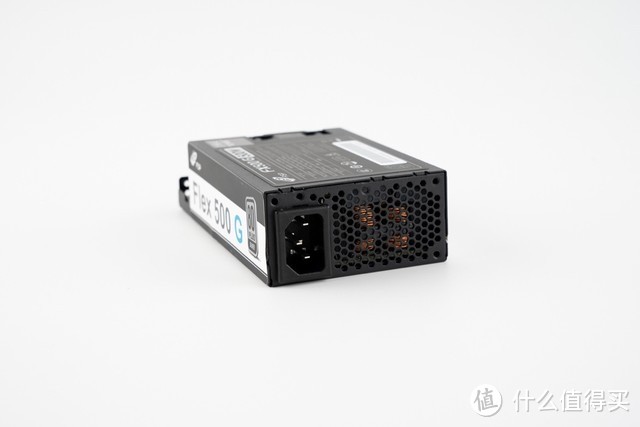

电源本体，体积非常小，1U尺寸，全模组设计，支持风扇启停。电源使用全日系电容，增强稳定性，延长电源使用寿命。

电源侧面，贴有型号贴纸。

电源接口部分。

内置40mm滚珠风扇，支持低负载时停转。

全模组接口。

Flex电源的安装方式。

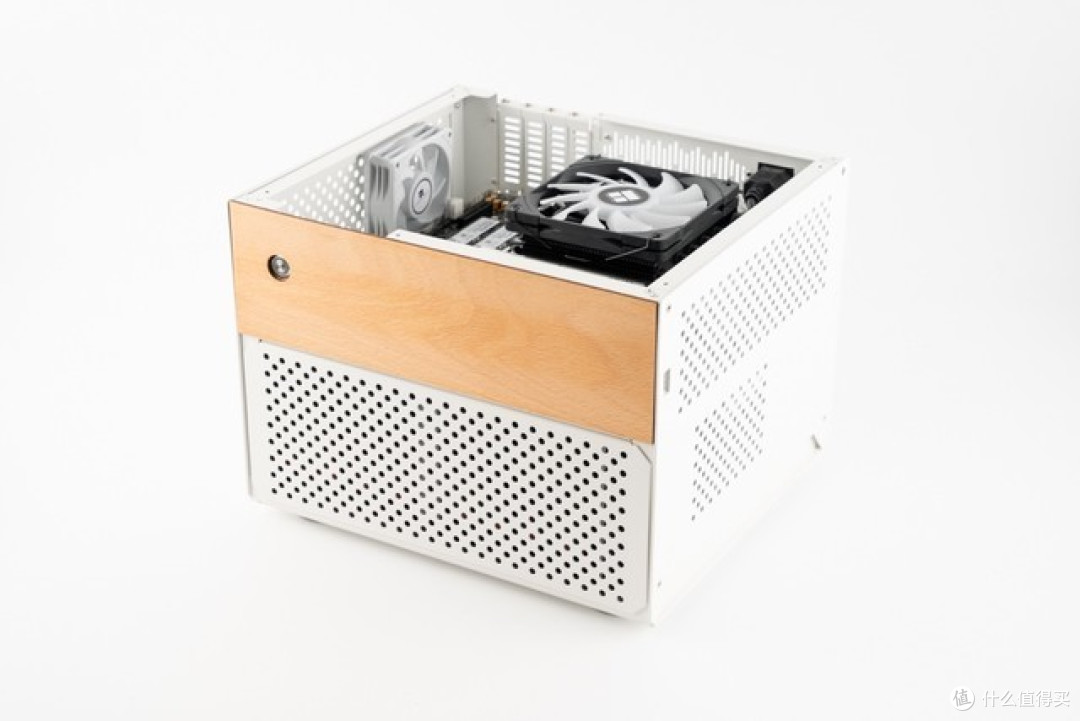

最终装机展示，NAS主机硬件装机部分就完成了。

性能测试

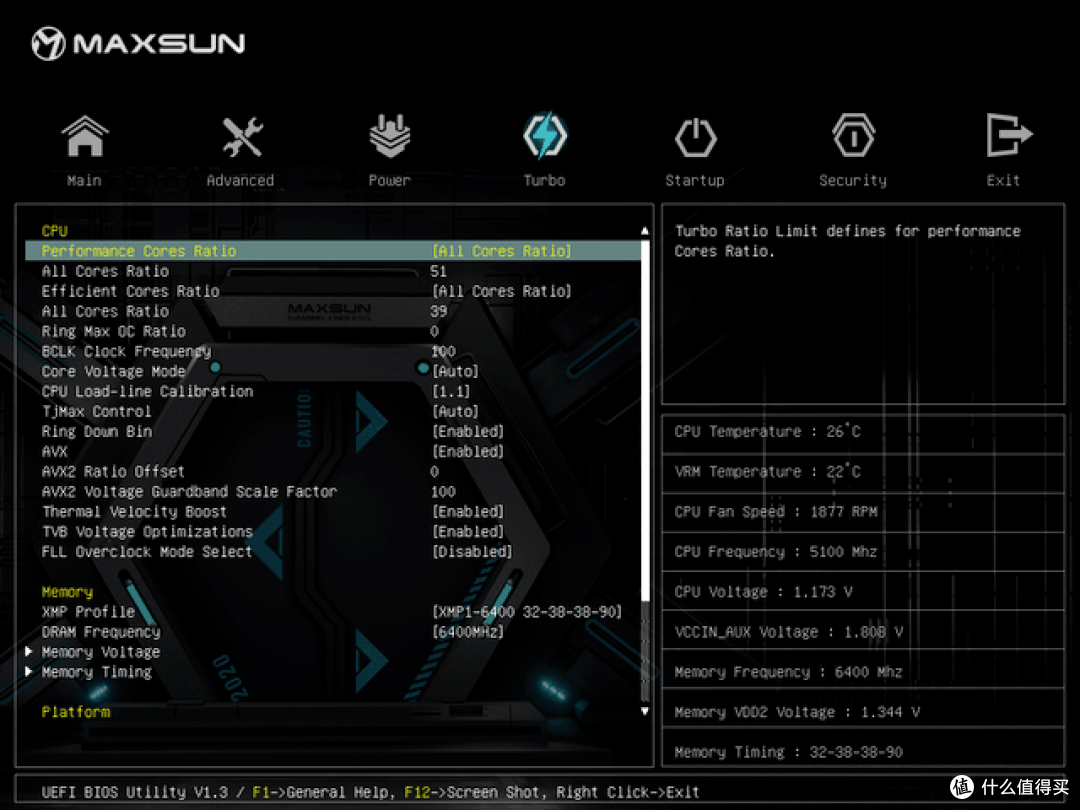

启动后，进入BIOS，界面还是铭瑄BIOS标准的风格，首先将CPU功耗解锁，并设置到最高睿频，充分释放硬件性能。

开启内存XMP配置。

在Windows11操作系统中测试相关性能。CPU-Z截图，可以看到性能核心已经运行在最高睿频。

主板信息，已经升级到最新的BIOS版本。

内存信息，已经运行在6400MHz。

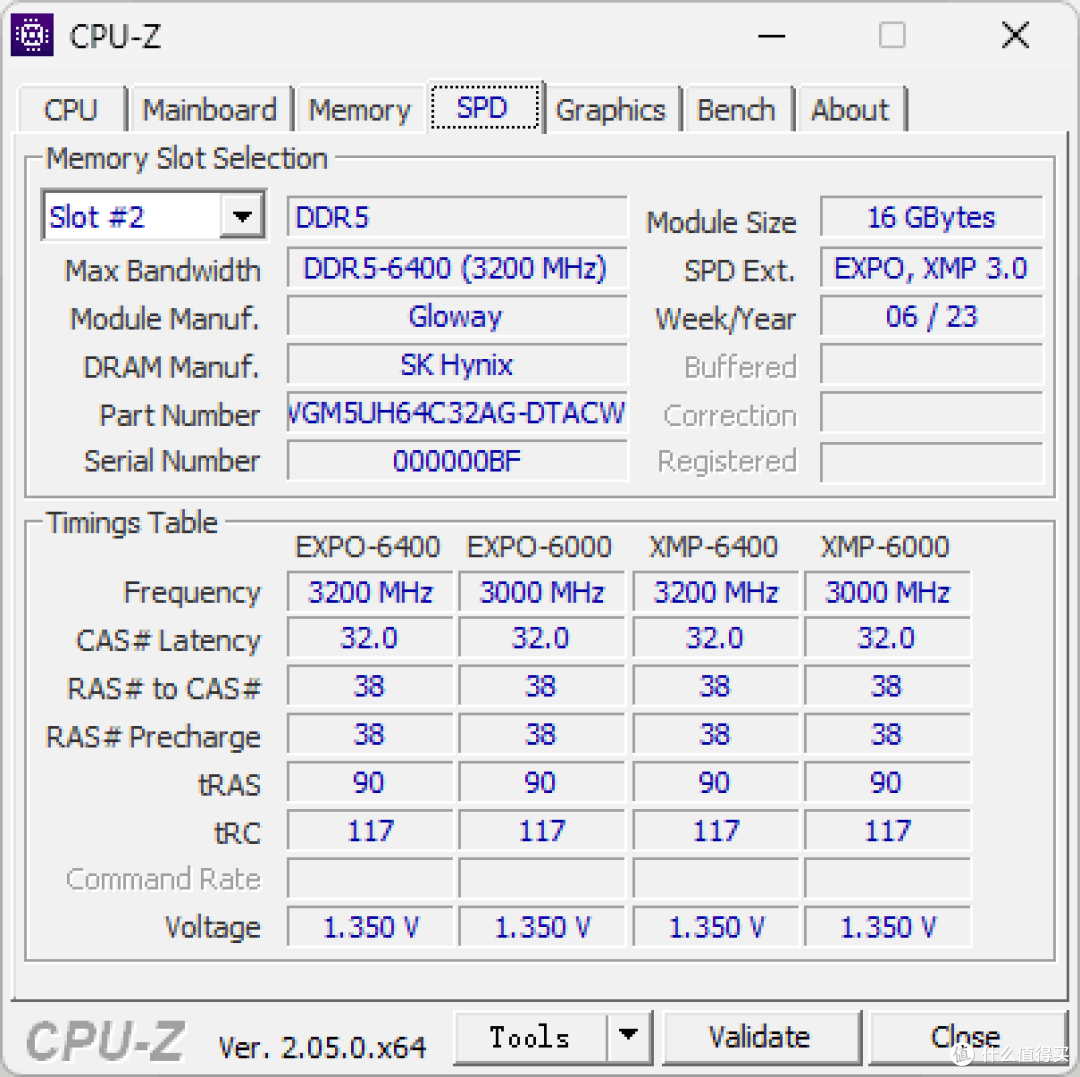

内存部分，使用的为海力士A-Die颗粒。

集成显卡信息。

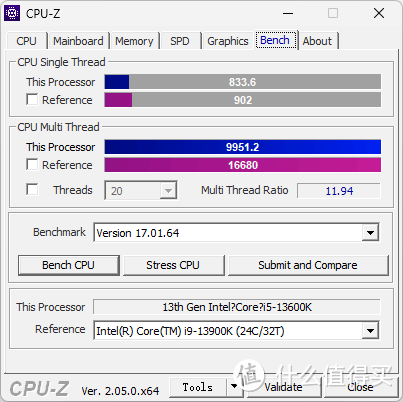

CPU-Z性能跑分，跑分成绩正常。

GPU-Z信息。

Cinebench R23测试结果，CPU多核为24256pts。

Cinebench R23测试结果，CPU单核为1997pts。

AIDA64内存性能测试。

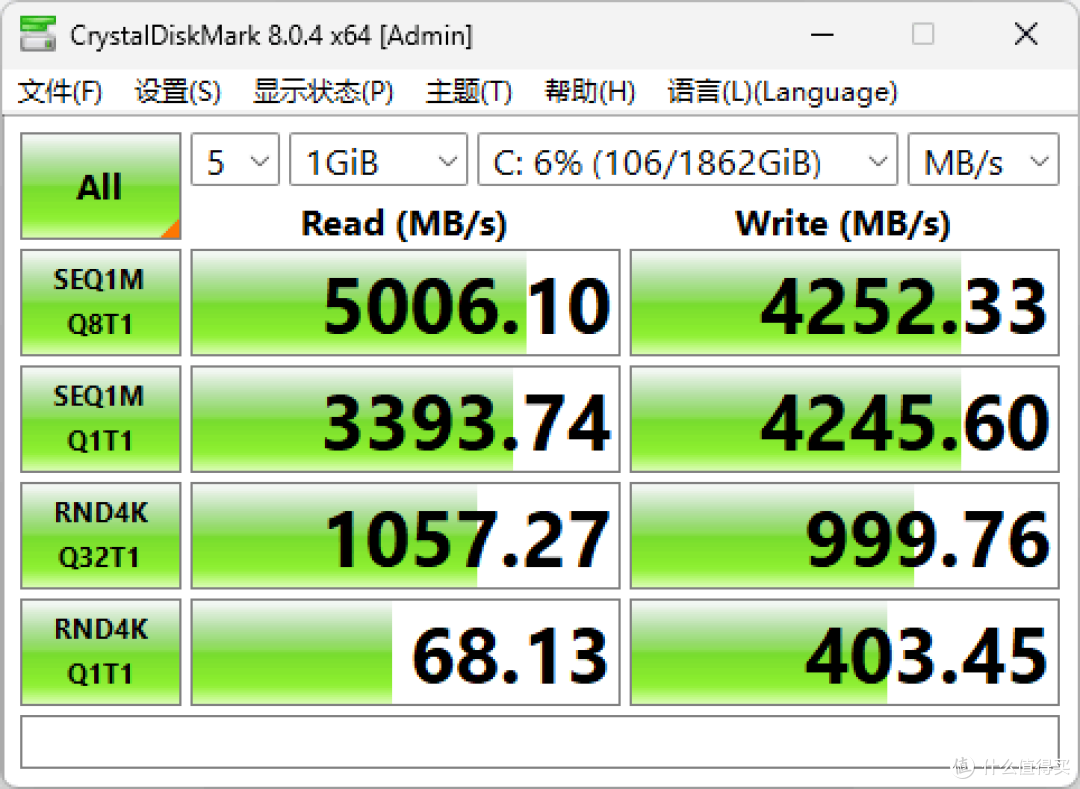

影驰名人堂 HOF Pro 30 2TB 性能测试。

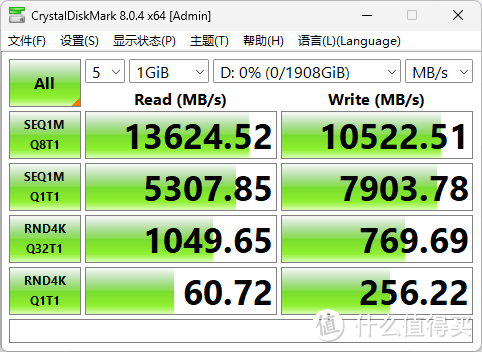

数据存储盘使用了RAID0进行性能测试，速度非常可观。

鲁大师硬件信息。

鲁大师硬件跑分，1651557分。

散热方面，AIDA64FPU 拷机测试，i3-13600KP核5.1Hz，E核3.9GHz，测试10分钟。

CPU P核核心平均温度：82℃85℃ 86℃ 88℃ 83℃ 90℃。

CPU E核核心平均温度：77℃77℃ 77℃ 77℃ 80℃ 80℃ 80℃ 80℃。

NAS系统搭建

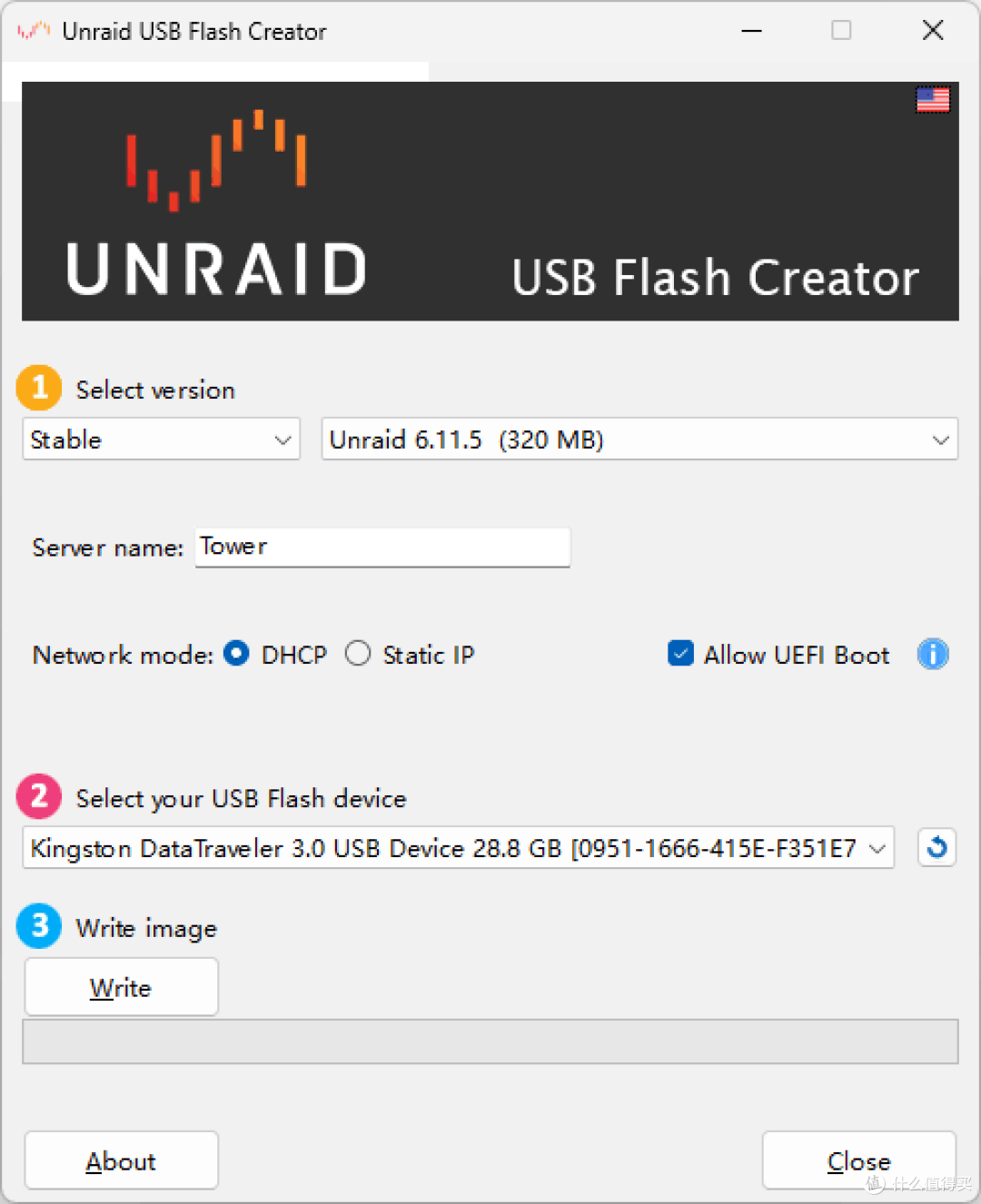

这里使用UNRAIDNAS系统来进行系统搭建，利用官方工具制作UNRAID系统U盘。

下载完成后，利用U盘引导进入UNRAID系统，首先为登录及设置密码。

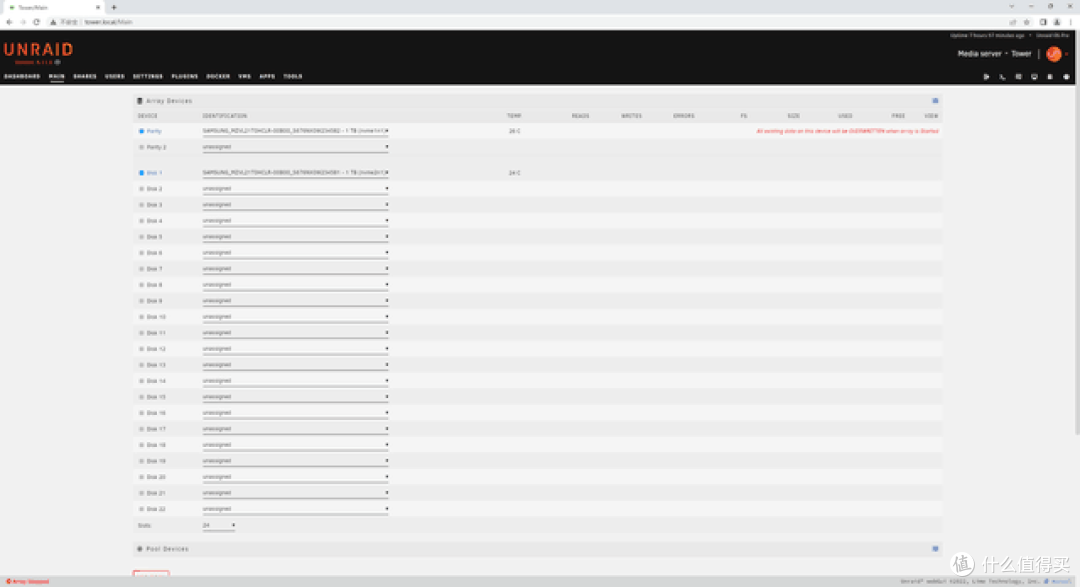

首次进入系统，需要对使用的磁盘进行配置，包括主硬盘和阵列硬盘。

配置好后开始磁盘分区及校验操作。

主硬盘配置完成后，还需要对存储数据的数据盘进行格式化，才能进行数据存储。

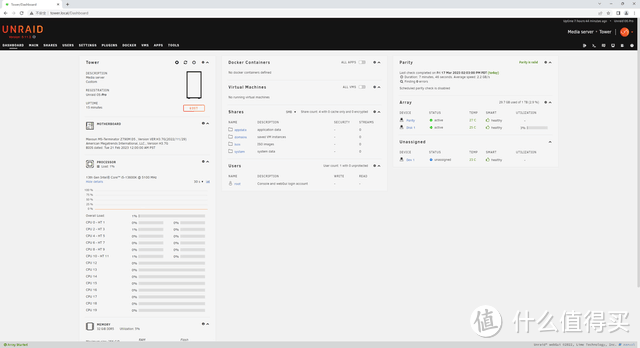

UNRAID配置完成后，系统相关的信息，可以看到主板信息，还有CPUi5-13600K大小核已经正常运行，频率已经达到标称的睿频，并且已经能直接驱动核显。

利用UNRAID可以开展共享文件的配置，设置不同的共享文件目录。

用户管理，可以根据需要增加访问用户并进行相关的权限管理。

用户设置。

插件管理页面，可以自己安装容器等功能。例如安装jellyfinDocker容器就可以实现硬件转码。

容器管理功能，可以开展容器管理，并通过容器实现NAS的各种个性化功能。

虚拟机管理功能，利用NAS实现各类虚拟机的建立和管理。

可以根据需求为虚拟机分配不同的硬件资源。

App管理功能。

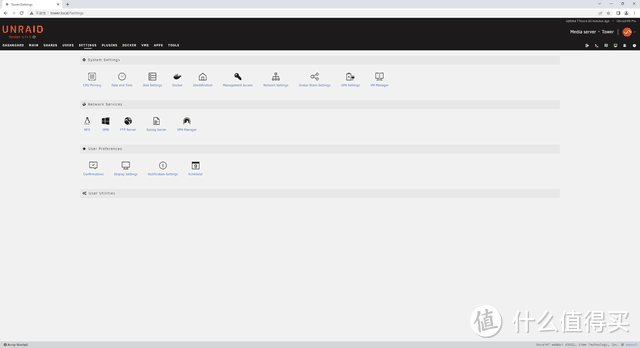

工具界面，可以对NAS系统进行各种设置和管理。

小结

以上就是使用铭瑄MS-终结者Z790M D5 + 宝藏盒NAS机箱搭建DIYNAS服务器的经验分享了，主板带有5个M.2SSD插槽和4个SATA接口，具备极限的扩展能力，这样就能完全利用上宝藏盒机箱的全部存储位，组建一台性能强劲、存储空间极大的NAS服务器，同时主板高规格的供电规格、豪华用料和精致做工，即使不作为NAS主板，作为日用主机或者电竞主机，也是非常不错的，目前主板定价在1500元左右，价位相较其他品牌Z790DDR5主板极具竞争力，对于广大追求性能的用户和玩家，是一个不错的选择。
