打破魔咒！华为新款麒麟处理器主频终于突破3GHz：5年后冲击5GHz

今年秋季即将发布的新一代麒麟处理器，即将打破一个困扰多年的性能瓶颈。

在此之前，受限于纯DUV工艺的物理上限，麒麟处理器的超大核主频始终没能迈过3GHz这道坎。

此前，纯平面DUV工艺的手机处理器主频天花板约为2.9GHz，这一记录由2019年的麒麟 990 4G 保持。（麒麟9000作为台积电5nm的绝唱不在讨论之列）

直到EUV工艺普及后，2020年的骁龙865 Plus才首次将手机处理器主频推上3GHz大关。

对华为来说，这道门槛靠传统制程升级已经跨不过去。

既然无法在晶体管尺寸的空间缩放这条路上继续跟进，那就换一个维度，从时间上挖出性能潜力。

今年5月正式发布的 τ（韬）缩放定律，就是这套新思路的理论核心。

和沿用了六十年的摩尔定律不同，τ定律不再执着于缩小晶体管的几何尺寸，而是把所有影响性能的时间消耗都纳入优化范围。

小到晶体管的开关延迟、导线上的信号传输延迟，大到计算单元运算、内存数据访问的耗时，全链路压缩数据处理的总时间成本。

把这套理论落到芯片设计上，核心工程技术叫做逻辑折叠。

很多人会把它和常见的3D堆叠缓存混为一谈，其实两者根本不是一回事。

AMD的3D V-Cache只是在计算裸片上额外堆叠一层缓存，本质上还是计算+存储的上下堆叠。

而华为的逻辑折叠，是把同一个计算逻辑单元本身拆成多层，通过超细间距的混合键合技术，垂直堆叠在多块有源裸片上。

这个改动带来的收益非常直接，关键信号的传输路径被大幅缩短。

在现代高性能处理器里，有相当一部分延迟和功耗，都消耗在驱动长距离走线和沿途的缓冲器上。

原本需要横向跨越很长距离的信号，现在可以通过垂直互连直接传输，相当于把绕远路改成了坐电梯。

导线长度缩短了，延迟自然降下来，主频和能效也就跟着提上去了。

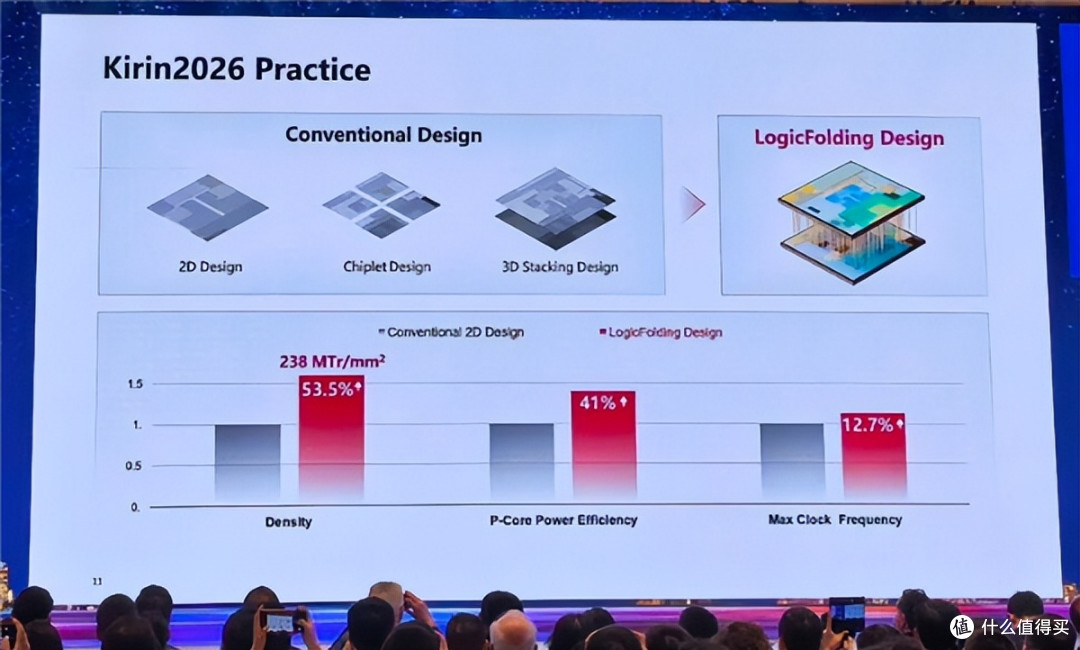

即将在今年秋季发布的麒麟2026处理器，就是首款完整落地τ定律的消费级芯片。

凭借逻辑折叠技术，这颗芯片的等效晶体管密度相比麒麟9030大幅提升了53.5%，达到238MTr / 平方毫米。

这意味着每平方毫米的芯片面积上，可以集成2.38亿个晶体管，理论上与Intel 18A工艺持平，接近台积电初代3nm的水平。

主频方面的提升同样明确。

目前，华为最新一代麒麟9030处理器还未采用逻辑折叠技术，超大核主频为2.75GHz。

而麒麟2026目前实验室原型核心已经能跑到3.1GHz到3.39GHz，量产版突破3GHz基本没有悬念。

这还只是这条技术路线的起点。

按照华为公布的长期路线图，2029年，麒麟超大核的目标主频将摸到4Ghz；到2031年，将达到5GHz，几乎在现有基础上实现翻倍。

同步提升的还有等效晶体管密度，2031年将达到等效1.4nm制程的同等水平。

从更长的十年周期来看，逻辑折叠技术还有充足的演进空间。

它会从目前关键路径的局部折叠，逐步发展为全规模、多层数的有源逻辑堆叠，单个封装内做到三层、四层甚至更多层的逻辑电路叠加。

更关键的是，这条不依赖极致光刻的演进路线，不仅工程上具备可行性，在成本层面也具备经济可行性。

当然，架构创新也离不开底层制程的支撑。

知名半导体分析机构 SemiAnalysis的最新拆解，把中芯国际第三代7nm级工艺的真实家底彻底摆到了台面上。

拆解的样本，就是华为麒麟9030这颗全程由DUV工艺制造的手机SoC。

拆解结果最亮眼的有两个数据。

一是最小金属间距做到了32.5nm，比Intel 18A工艺Panther Lake处理器多数高性能单元采用的 36nm 标称值还要紧凑。

二是晶体管密度估算值达到每平方毫米1.134亿只，超过了采用多层 EUV 光刻的台积电 N6 工艺（1.077亿个/平方毫米）。

能在没有EUV设备的前提下跑出这个密度，靠的是对DUV多重曝光技术的极致挖掘。

中芯在最关键的金属层采用了自对准四重图案化工艺，再配合深度设计工艺协同优化，同时通过减少鳍片数量、栅极上方直接布线、收紧单元隔离等手段压缩面积。

当然，这类方案也有代价，工艺复杂度上升，良率风险、成本和设计约束都会随之增加。

逻辑折叠的价值，正是在现有制程基础上，再挖出一代性能增量。

回过头看，从底层工艺的极致打磨，到顶层理论的全新探索，国产半导体的突围从来不是单点突破。

技术封锁没有拦住技术进步的脚步，只是逼着行业走出了一条不一样的技术路径。

我们当然要清醒认识到和国际一线水平的差距，追赶的路还有很长。

但更有价值的是，在摩尔定律整体放缓的今天，中国企业正在用自己的探索，为整个半导体行业寻找性能提升的新方向。

这种独立的技术探索，远比单一参数的突破，有着更长远的产业意义。
