首拆？80Plus入门新选——骨伽XTC500电源体验

创作立场声明：伟训最有名的两个事情，一个是搞出了骨伽这个还不错的独立品牌和系列产品，还有一个就是生产出了大名鼎鼎的红星*弹。所以这只80Plus白牌认证的骨伽新品到底如何呢？果断拆它Y的！

作为一个DIY老玩家，在给小白用户推荐电源时，我们往往就求一个“稳”字。不稳，说不定那就是会BOOM的（预备唱：红……）。BOOM完开不了机，用不了电脑还是小事，要是劣质电源直接把主板显卡之类一起BOOM掉，那就是白瞎了。所以归根结底，玩DIY啥都可以缩，电源，千万不要缩。

笔者这次白嫖了个骨伽XTC500电源，80Plus白牌认证的新品，额定500w的功率，网上相关的信息也不多，所以正好用一用，拆一拆。

一、开箱

说起骨伽这个品牌，可能大多数用户对它的印象是各种贼贵的外设，但事实上，这一家由台湾伟训在德国成立的品牌，最强项是机电套。尤其是电源，伟训作为业界代工大厂，积累了非常丰富的经验。

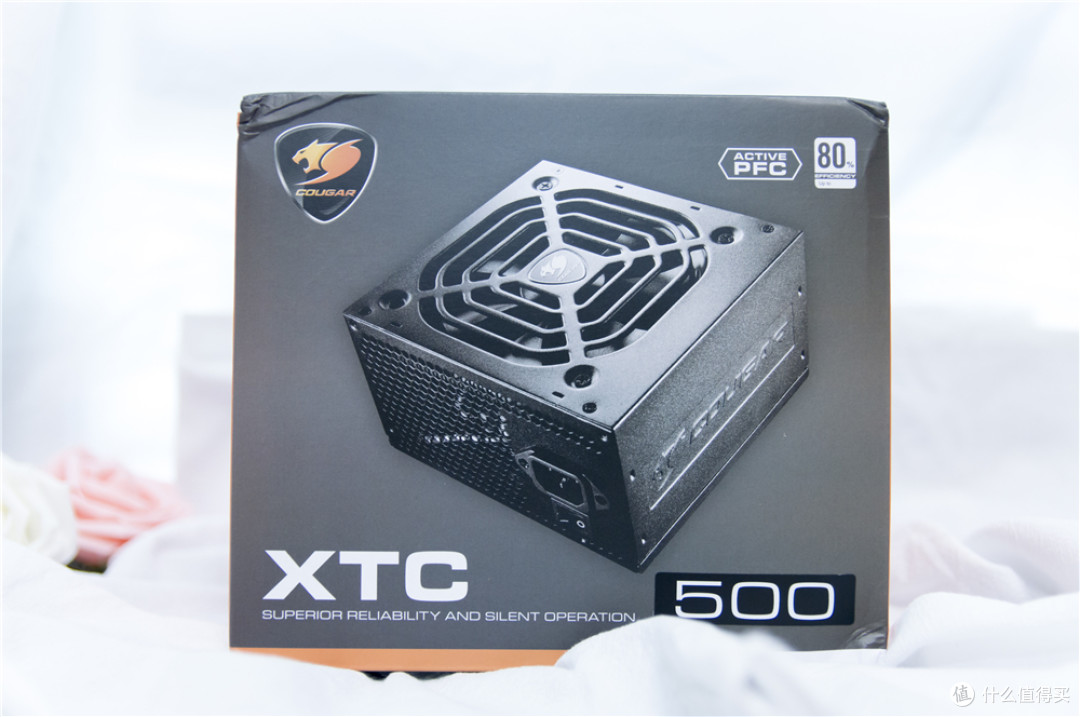

说回这款骨伽XTC500，作为入门款的电源，它的包装还是比较简洁的。基本上就是产品加LOGO这种非常常规的简单包装。

包装盒侧面能够看到一些相关参数，右上角有80Plus白牌认证标志，在输出上，这款电源的12V单路输出能达到38A，总计456w。

打开包装盒可以看到电源本体和配件，作为入门款产品，配件并不多。除了保卡说明书和“电饭锅”线之外，还送了几颗螺丝和绑带。

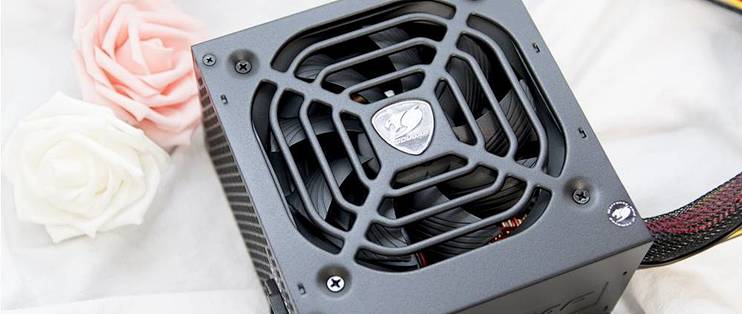

电源本体倒是有骨伽一贯的高颜值传统，虽然是传统ATX电源，但是这个LOGO还是很帅气的。

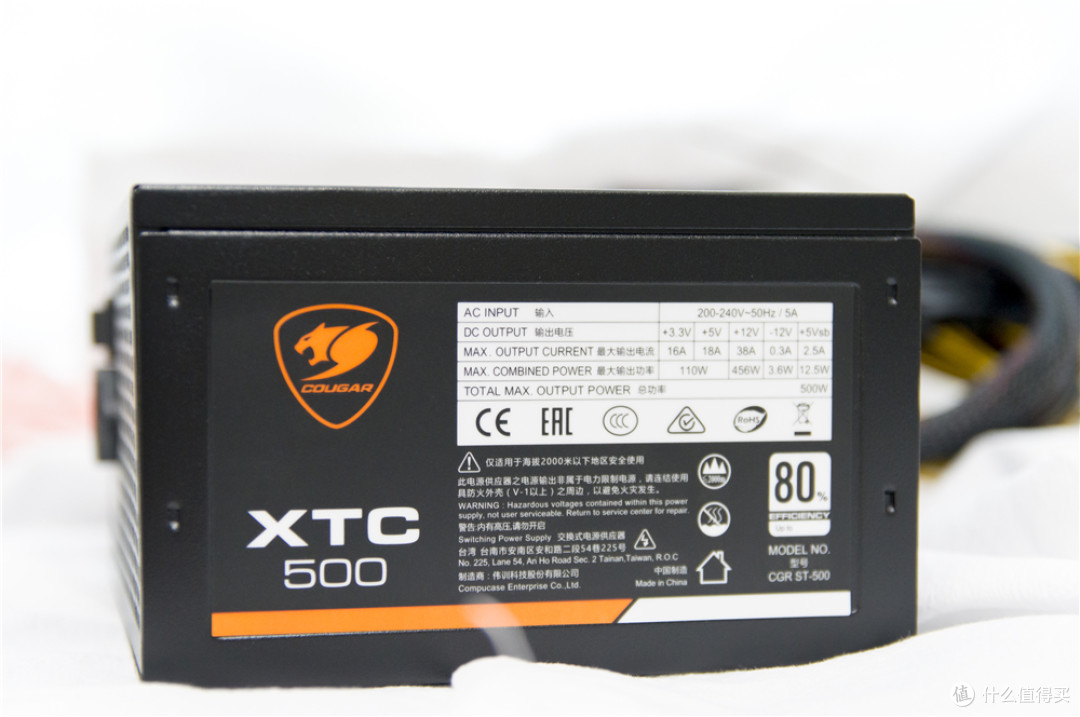

机身侧的铭牌上可以看到一些信息，电源由骨伽的母公司伟训生产 ，输入电压是200-240v，并不是宽幅。5v和3v输出总计110w，12v输出电流38a，总计456w，作为一款入门500w白牌电源而言，效率算是不错。

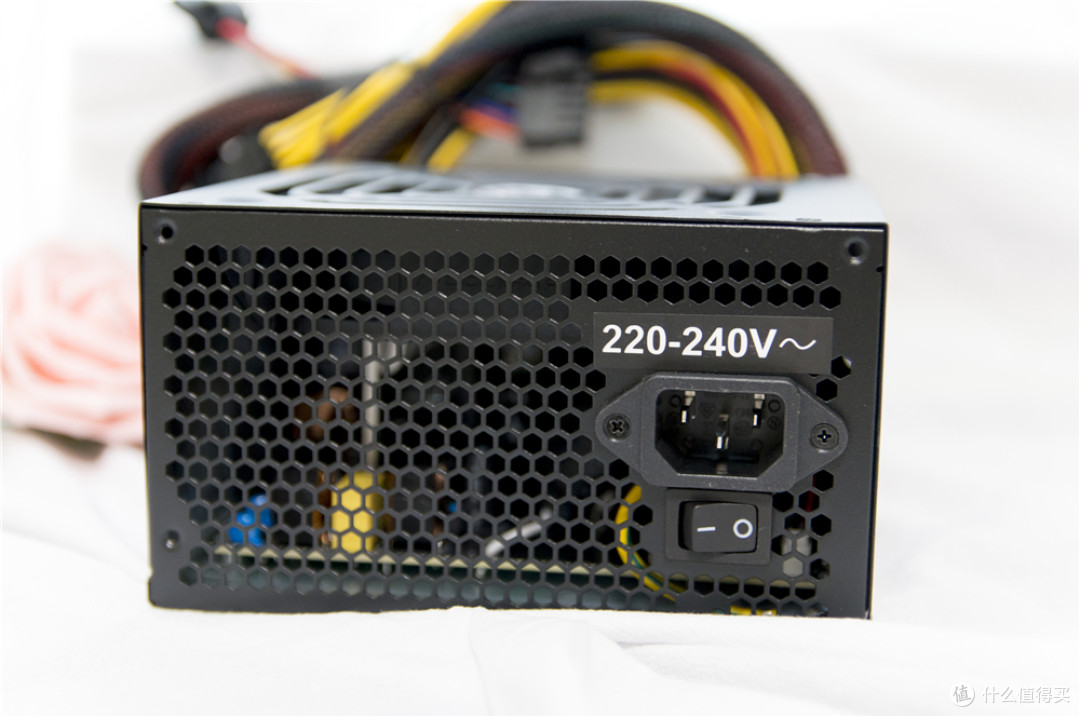

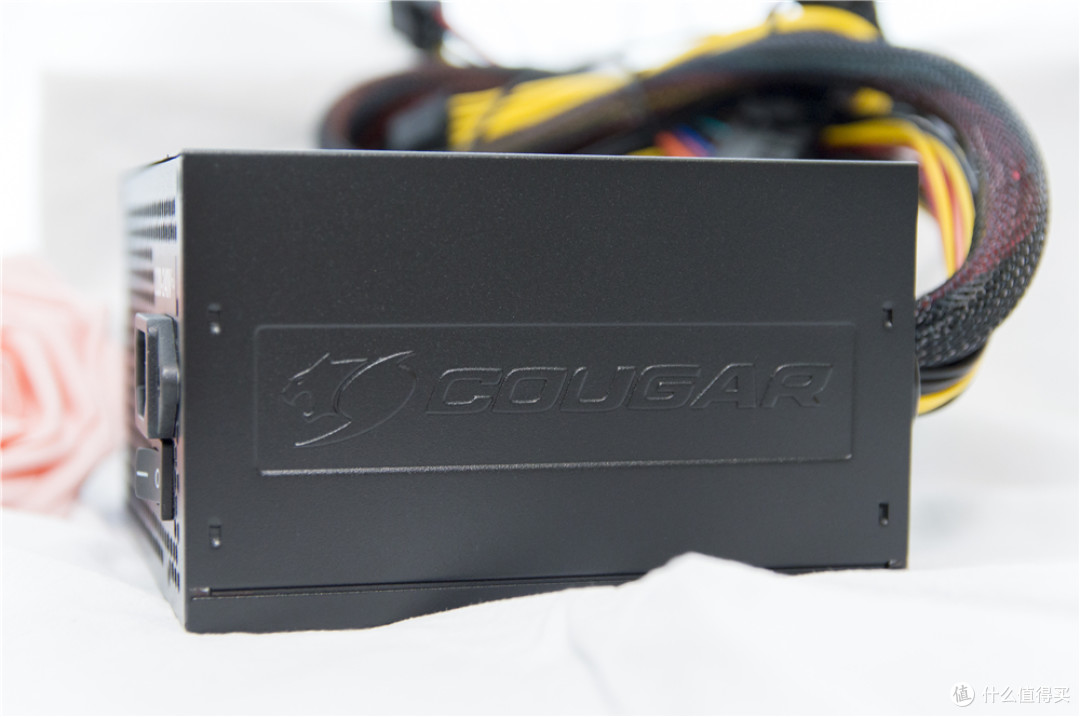

机身上同样可以看到骨伽的LOGO，骨伽XTC500也没有因为本身定位的原因把开关给阉割掉，算是比较良心的。

线材方面，骨伽XTC500并没有采用模组化设计，但是本身线材还是非常软的，算是我用过的非模组电原里最软的一类了，走线难度不会太高。在主要输出接口上，除了一组24pin之外，cpu供电是4+4p，pcie则有两组6+2，完全可以吃下目前主流的单卡配置。

二、拆解

说到电源，其实最主要的还是看方案和做工用料，咱们先上个称。

这款骨伽XTC500论重量其实不算太重，整机1.3kg左右的重量，和笔者手边的这款同样定位入门的安钛克VP450（全汉绿宝版本）比较接近。

电源拆解比较简单，基本上就是把肉眼能看到的螺丝全拧掉就可以了。

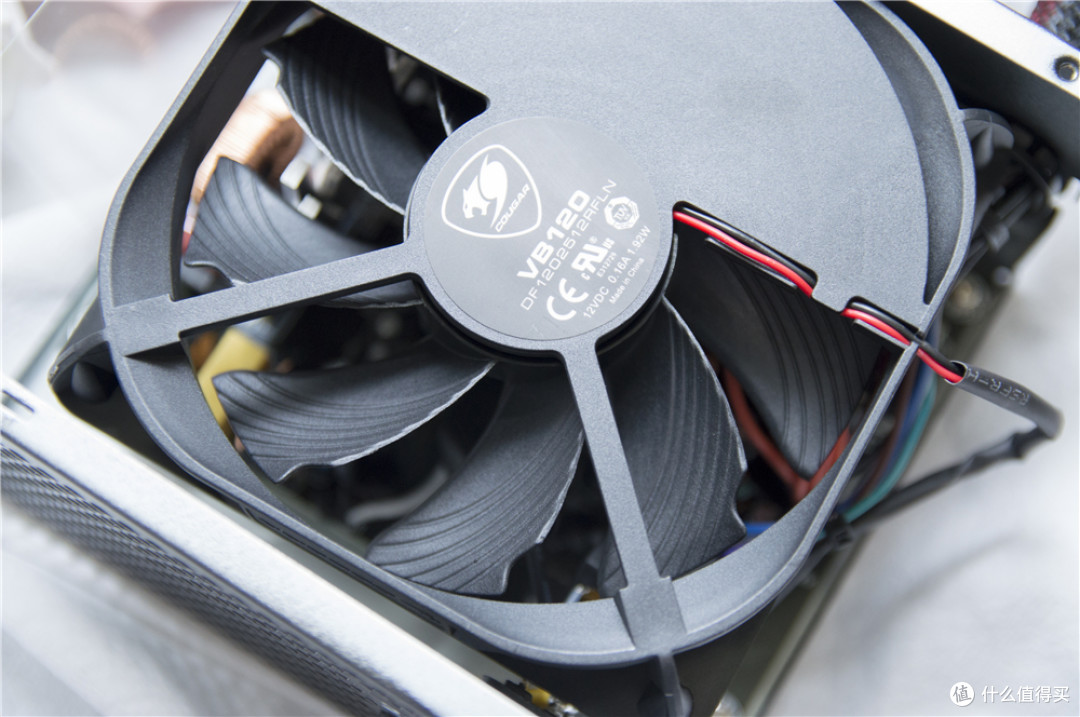

话说这是不是酷妈那把单卖79的风扇（型号一样 还请大佬们鉴定）

电源的散热风扇是一只大风扇，风扇框做了特别的整流设计，提效率，降低噪音。具体到产品型号是DF1202512RFLN，话说这是不是酷妈那把silencio fp120（各位大佬来鉴定一下啊）？上次拆酷冷的电源好像也是这个型号的风扇，狗东单卖要79块，如果确实是这把的话，那这只风扇是真的下了成本了。

完全拆解后结构图，典型的入门电源方案，主动式PFC+双管正激+单磁放大结构（如果我没看错的话应该是这样，至少我没找到第二个磁放大电感）。基本上是入门电源最常用的架构了，本身也是一个比较成熟的架构。

两级EMI滤波电路还是比较完善的，各种X电容，Y电容，电感都比较实在，至少光从这一点上看，这货肯定不会是炸弹了。

主电容来自台湾丰宾，入门电源里最常见的品牌。330μF-420v-85℃，基本上这个电容对于500w电源而言还是足够的。

开关管之类的东西拍不清楚，随便再放两张图大家自己看吧！

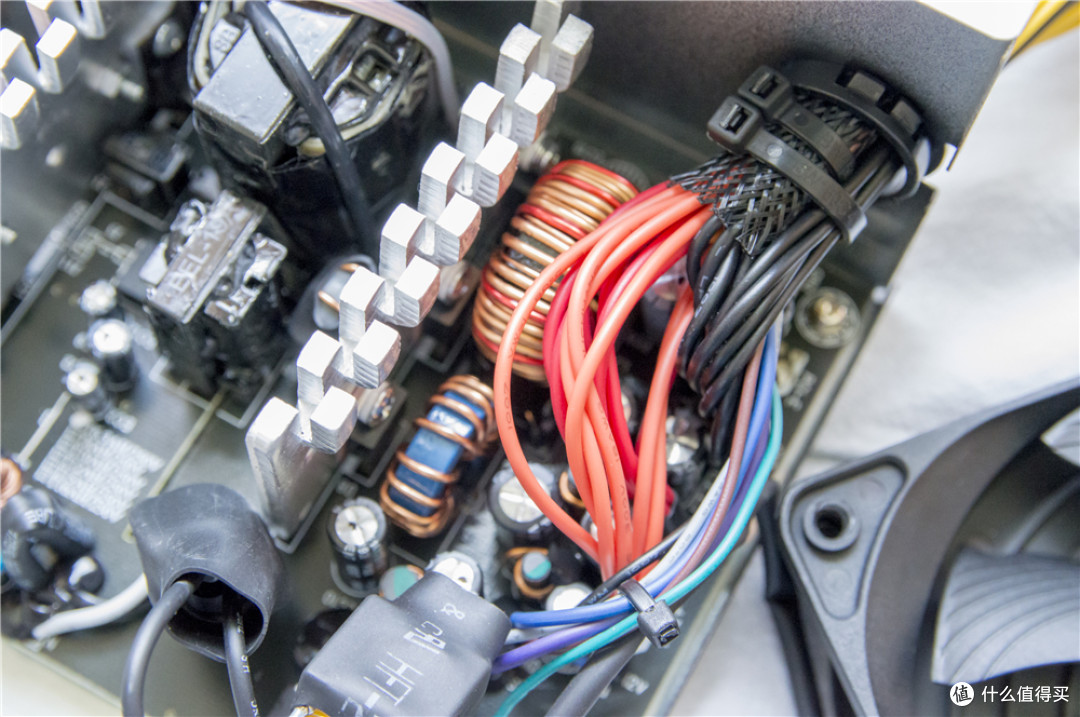

输出滤波电容部分还是全套的丰宾电容，并没有用一些奇奇怪怪的东西，入门定位而言算是非常的有良心。输出端电感的线圈绕制密度还是比较高的。

此外在输出线脚的位置，这款XTC500也都包了热缩管，能有效的防止短路什么的，做工还是不错的。

总结一下，就拆解的表现来看，这款骨伽XTC电源在方案上采用了一个比较主流和成熟的方案，做工用料也都不错，虽然没有日系电容，但全台系丰宾也算是非常良心了。在各个电路上，也没有哪里有什么明显的偷工减料。

三、上机

当然，拆机这个东西其实还不能证明电源全部实力，比如隔壁的全汉，它就有怎么缩都不会BOOM的黑科技，具体还是要上个机。

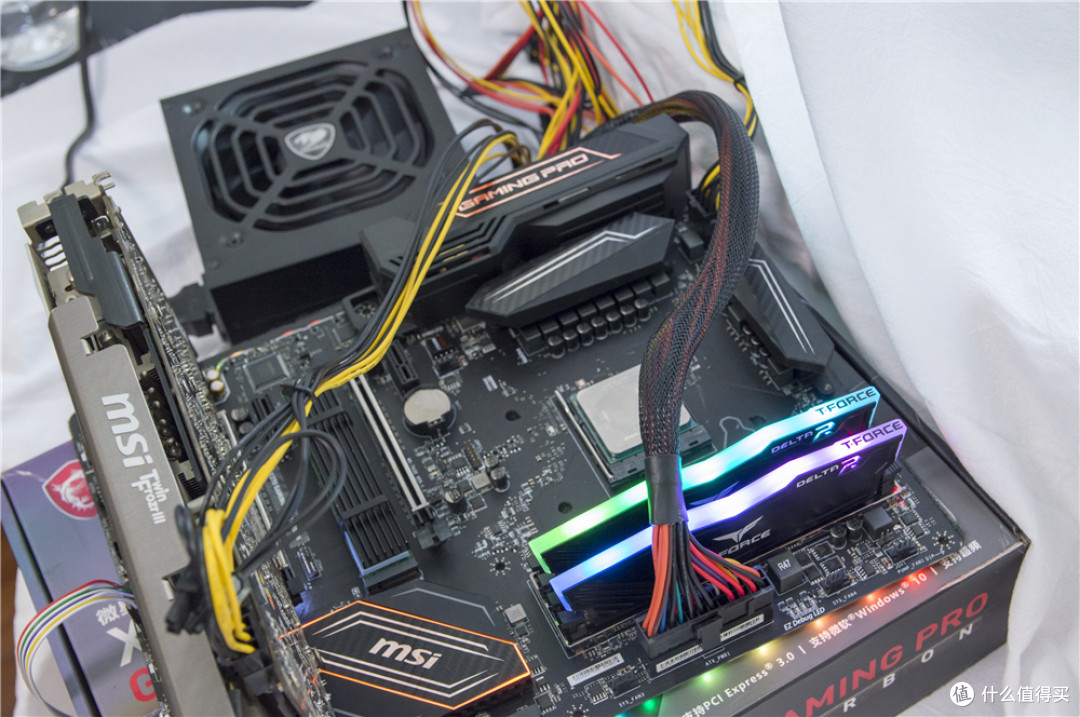

测试平台不是这一套 这个只是拿来亮个机的

上机之前先试一下，能不能一次点亮——结果是在这套笔者常用的测试平台轻松一次点亮了。然后我们就可以愉快的放到正式平台了（上面这套AM4只是用来点亮用的）。

测试平台主要配置：

CPU：Intel G4560

主板：映泰H170 GT3

内存：光威8G 2400MHz

显卡：微星HD 7870（这应该是我所有的显卡里功耗最高的一块了）

电源：骨伽XTC 500

其实这个平台的测试功耗基本还是完全达不到XTC500能承受的极限值，目测整机最高功耗也就300w左右，大概就是刚好能把骨伽XTC500喂到最高效率那块，而且它还能很稳的进行输出。总的来说，就是我本人觉得测试的意义不大。

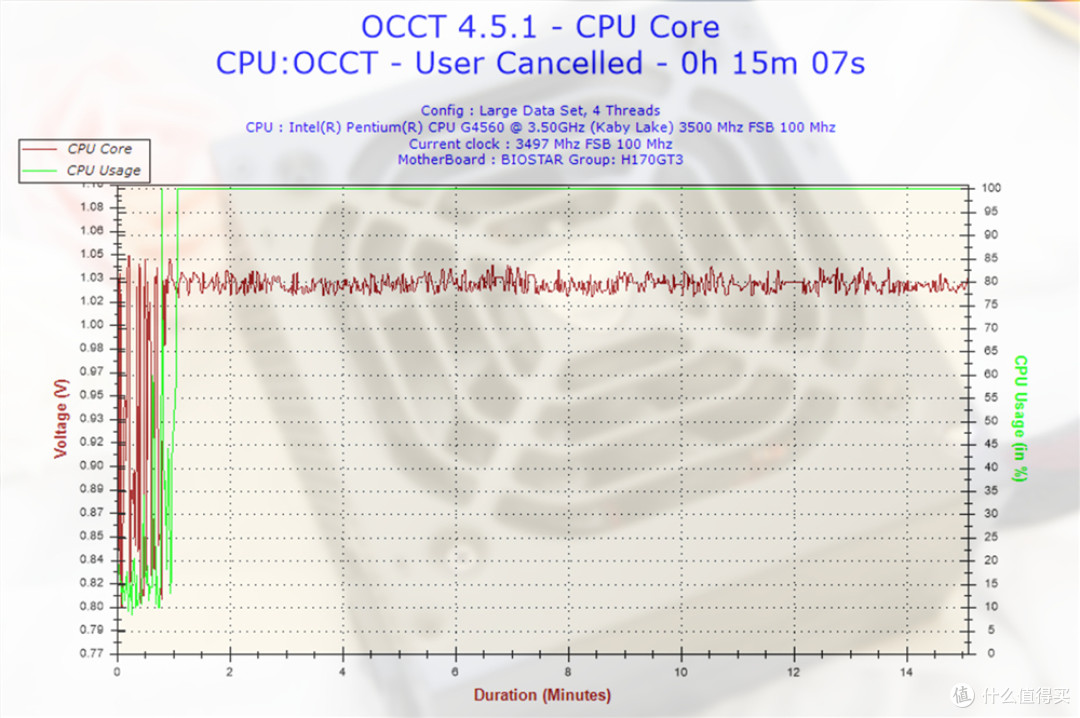

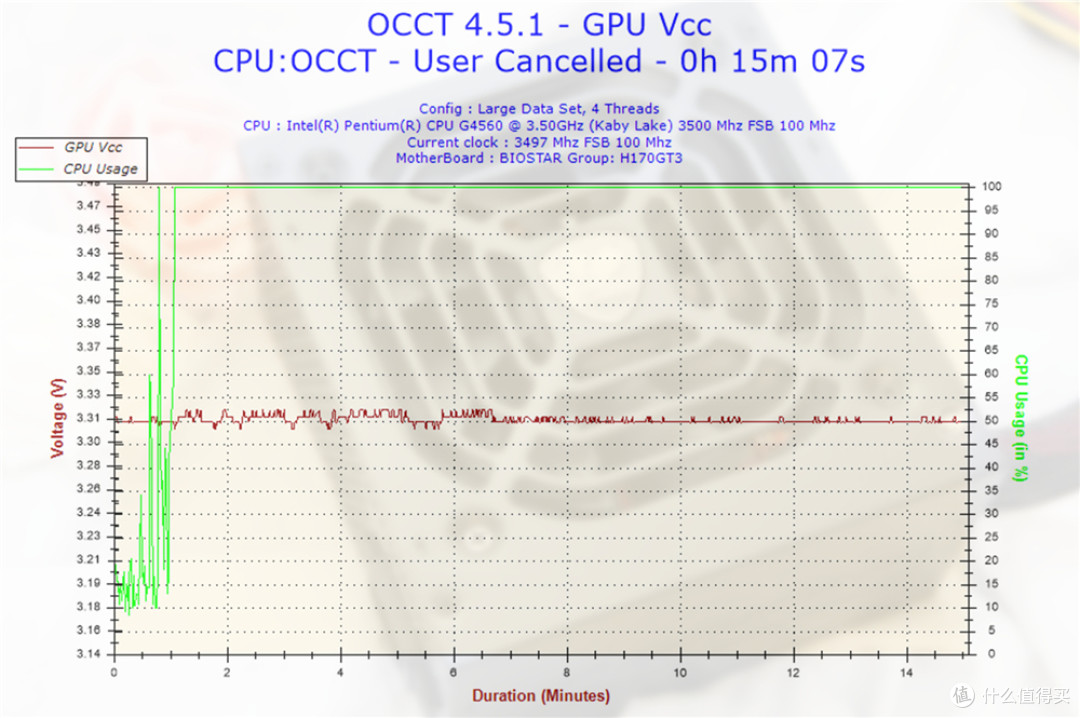

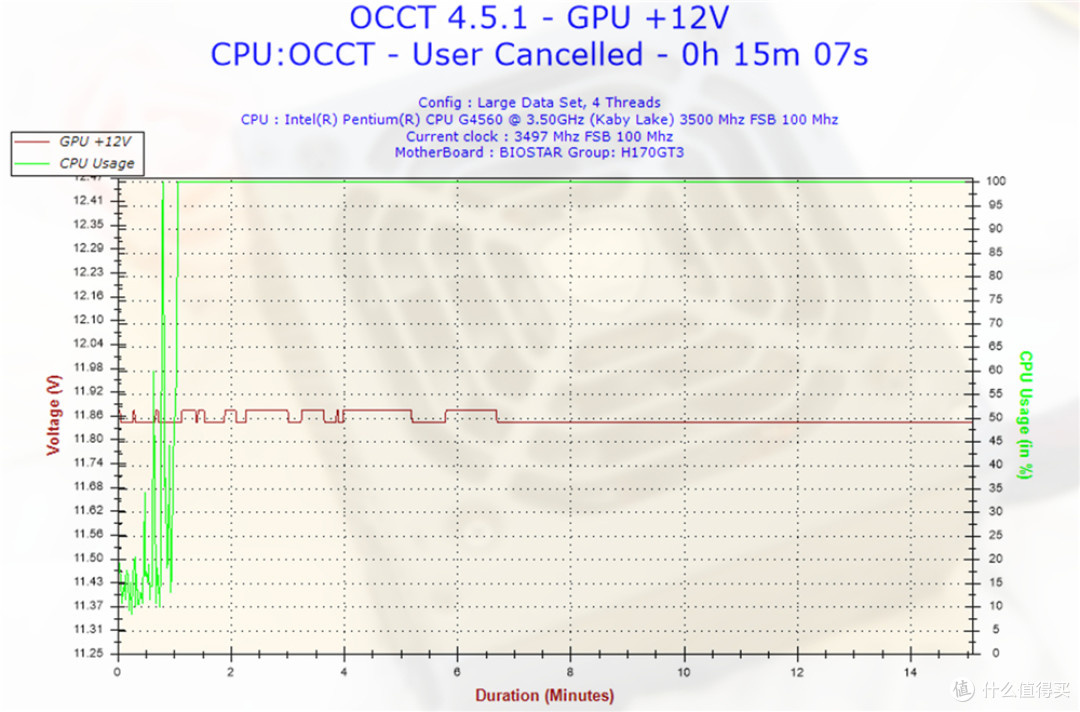

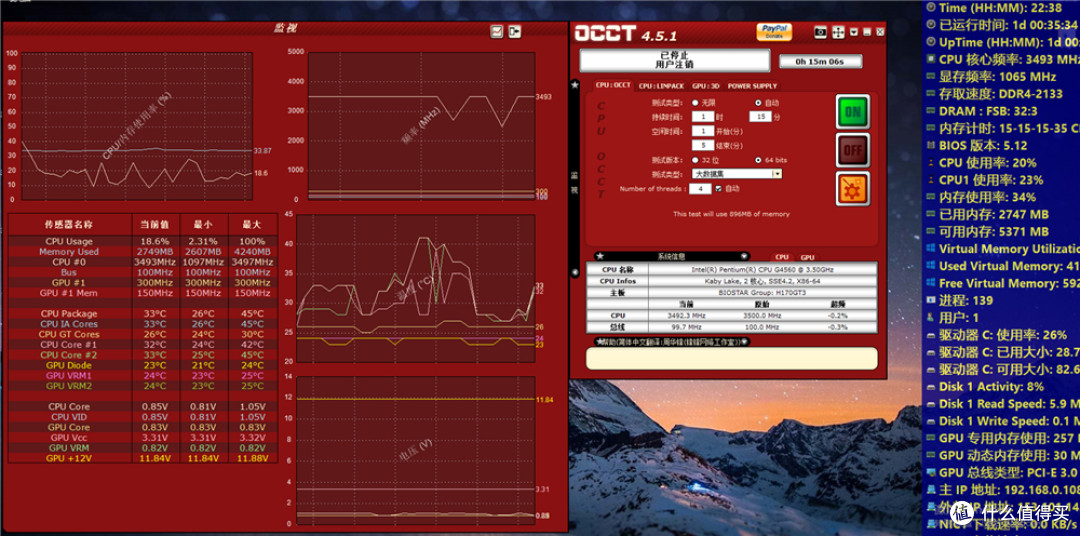

测试项目也没有啥特别的，就是单纯的双烤FPU+甜甜圈，然后再跑跑OCCT……毕竟手里没有专业设备，只能简单的测试下输出稳定性。关于纹波、保持时间等项目，还是需要专业设备测试的。

事实上在这个负载条件下，这款电源的输出还是比较稳定的。并没有什么电压偏离。

鉴于Steam最多的显卡目前依然是1060，功耗还比不上笔者这块上了年纪的非公HD7870，和CPU综合一下，基本上笔者这一套配置的功耗，和大多数主流玩家配置的功耗还是比较接近的。也就是说，这款骨伽XTC500电源，单吃下一套主流的单卡电竞主机肯定是毫无压力的。

至于在静音表现上，虽然我没做测试，但是和我目前用的酷冷V550 Gold这款40% Fanless其实在噪音上差别不大，至少肯定不如我的散热风扇噪音大。

四、总结

老生常谈，作为PC用户而言，其他都能缩，但电源真的不能缩，“稳”始终是电源的第一追求。通过一段时间的体验，我个人觉得这款伟训出品的骨伽XTC500，算是继承了骨伽品牌一贯不错的口碑。

骨伽XTC500虽然定位比较入门，只是一款80 Plus白牌电源，方案上也是比较常规的正激+单磁放大，不过这款500w电源单吃一套主流游戏配置（毕竟Steam还是1060的天下）基本上还是不存在什么问题的，此外本身更有着相当不错的静音表现。

不过我个人觉得吧，这款电源其实完全可以把价值79的风扇（如果我没看错的话）减个配，然后把省下来的成本加个DC-DC模块，优化下二次端的方案，会是一个更好的选择。我个人认为，这款骨伽XTC500目前269的售价也还有进一步下探的空间，如果后续有不错的特价的话，可以考虑来一个。
